十分钟了解 USB4
USB4 TM 特点、新功能重点
1. USB4TM只采用USB Type-C连接器,USB4TM信号采用双通道传输;而过去的连接器和USB Type-A 或Micro-B,仅支持单通道传输,无法支持USB4。
- USB传输速度最快支持40G(20Gbps x2),并可同时传送Display影音。旨在将多种协议组合到单个物理接口,可以动态共享USB4TM架构的整体速度与性能。3. 向下兼容USB 3.2,USB 2.0和Thunderbolt 3

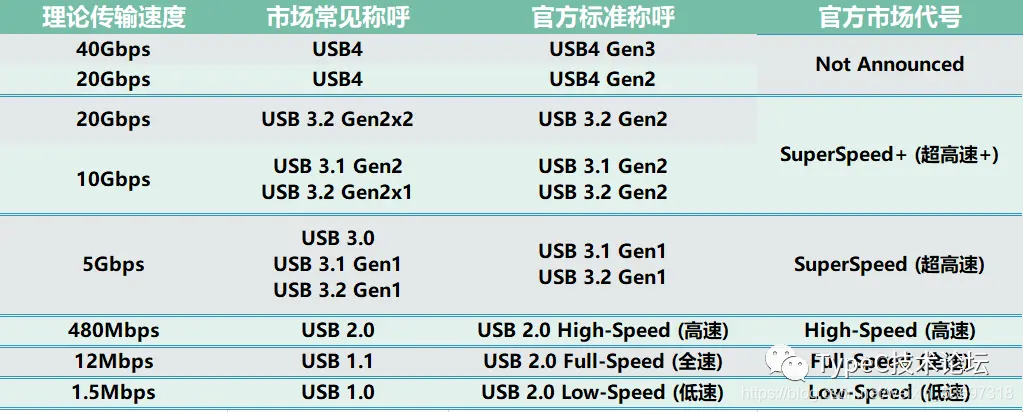

USB4 TM 接口与其他接口速度对比
USB4 TM与 USB 3.2区别
1. 透过USB Type-CTM连接器接口进行配置时,USB4TM 在功能上取代了USB 3.2,同时保留了USB 2.0。
-
USB 3.2 中定义的加强型SuperSpeed USB仍然是 USB4TM 数据传输的基本架构。
-
USB4TM 与 USB 3.2 的区别在于 USB4 是一种多面向连接的隧道架构,将多种协议组合到单个物理接口上,同时共享USB4 的总带宽和性能。
-
USB4TM 同时允许 USB 数据传输并其他用于显示的独立协议同时运行。
-
USB4TM 通过相同的双信道架构将性能扩展到20 Gbps & 40 Gbps。
-
Display 协议是基于 DisplayPort,Store 储存协议是基于 PCI Express。
USB4TM产品类型
-
USB4TM Host: 产品只有一个以上DFP
-
USB4 TM Hub: 产品有一个UFP,并且有一个或多个DFP
-
USB4TM Based Dock:产品有一个UFP,并且有一个或多个DFP,且产品内还有其他元件的功能,如存储装置或网络功能
-
USB4TM Device: 产品有一个UFP,没有任何的DFP。
USB4TM连接器与线缆重点 -

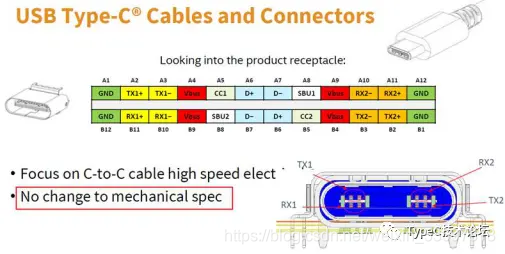

USB4TM只采用USB Type-C连接器
-
关于USB4TM被动线缆:只要特性符合測試要求長度不做管控。
-
关于USB4TM主动线缆:可支持的主动线缆最长为5公尺。
-

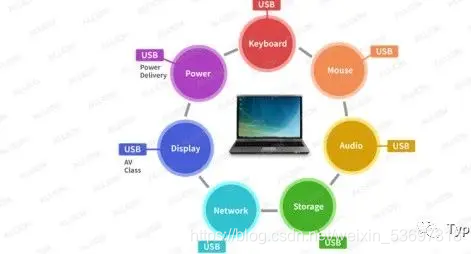

Type-C作为USB的一个接口界面,2020年USB协会预估会有超过20亿搭载Type-C连接器或是Type-C Cable出货到市场上, 到2023年预估有70亿的装置会搭载Type-C。USB的目标是能一统所有周边界面, 主要应用在Keyboard,Mouse, Audio,Storage,Network,Display和Power。
-
Full-Featured USB-C Cable (USB4 Gen3)主要测试重点项目在于High Speed Electrical, 跟以往USB 3.2 Type-C Cable不一样的是, IMR这一次变成informative. 依照协会测试规定, 厂商针对新增的Group B-8群组测试需提供50条样品, 由认证实验室随机抽取10pcs测试且认证数量需满足10pcs通过数据。
USB4 Type-C Receptacle High Speed Test Fixture / TFU-49R38
*参考:标准线缆组件(协会建议长度)

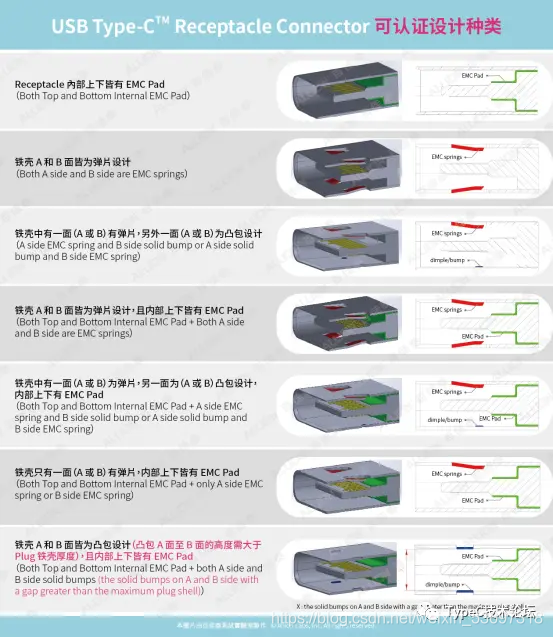

USB4TM与USB 3.2连接器的结构介绍
-USB 3.2、USB4TM是协会订出的通道协定、条件,只是同时套用在USB USB4TM这种类型的产品区实现,因此外观上是一样的(对于以下EMC的要求也是一样的)。

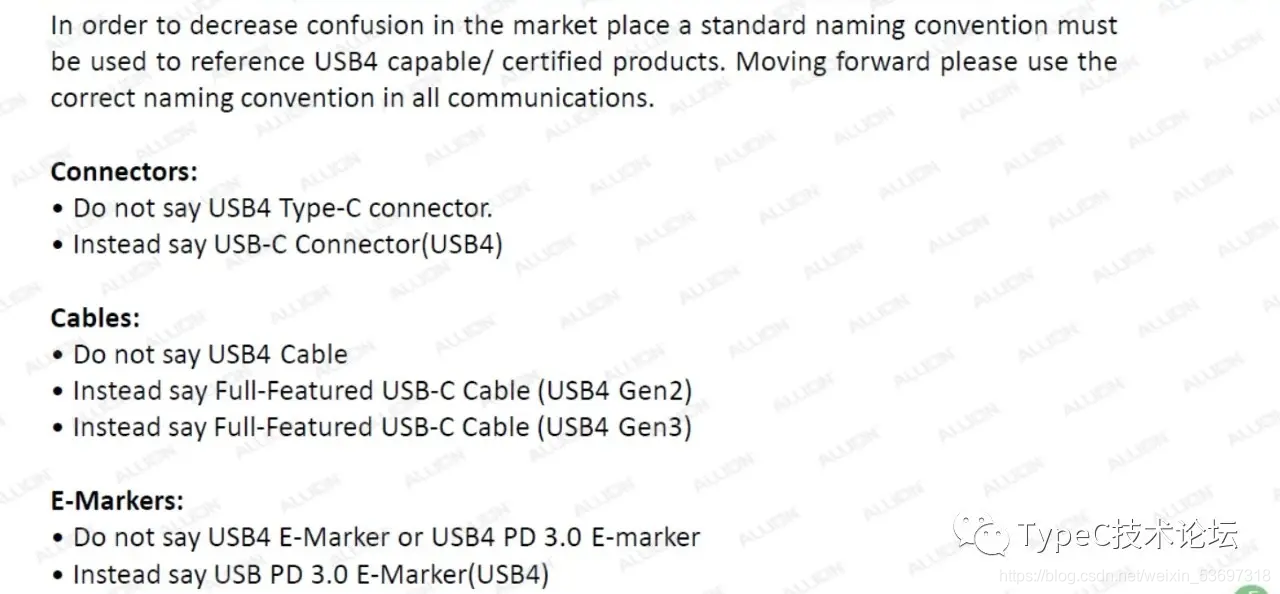

USB4 TM logo使用介紹
由于USB超高速10Gbps,USB超高速20Gbps和USB4TM 20Gbps的被动电缆都可提供最高到20Gbps的性能,因此针对这部分的Logo使用,USB-IF给出了以下答复:
- USB-IF将不赞同以下代表超高速10Gbps和超高速20Gbps的被动线缆Logo使用。
- 关于SS 10/SS 20被动电缆的认证将过渡到USB4TM 20Gbps,并且认证通过后,将统一使用以下Logo。
USB4 TM认证类别
USB4 TM产品与雷电3的兼容性
l USB4TM主机和外围设备可以自行选择是否需要兼容雷电3。
l USB4TM Hub应当在所有的下行端口(DFP)兼容雷电3,如果一个USB4TM Hub是基于USB4TM的Dock,它还额外的需要在所有上行端口兼容雷电3。
