TL494初步使用心得

一、功能概述

    TL494 器件在单个芯片上集成了构建脉宽调制 (PWM) 控制电路所需的所有功能。该器件主要设计用于电源控制，可灵活地根据具体应用来定制电源控制电路。TL494 器件包含两个误差放大器、一个片上可调节振荡器、一个死区时间控制 (DTC) 比较器、一个脉冲转 向控制触发器、一个 5V、5% 精度的稳压器以及一些输出控制电路。

    除了在电源控制电路上的应用，我主要使用的是其产生两路PWM波的功能，一般使用的PWM波多数为高电平5V，低电平0V，在一些特殊应用场所比如IGBT的开通需要的是+15V的电压，恰好TL494就可以实现。

    数据手册下载：TL494中文手册

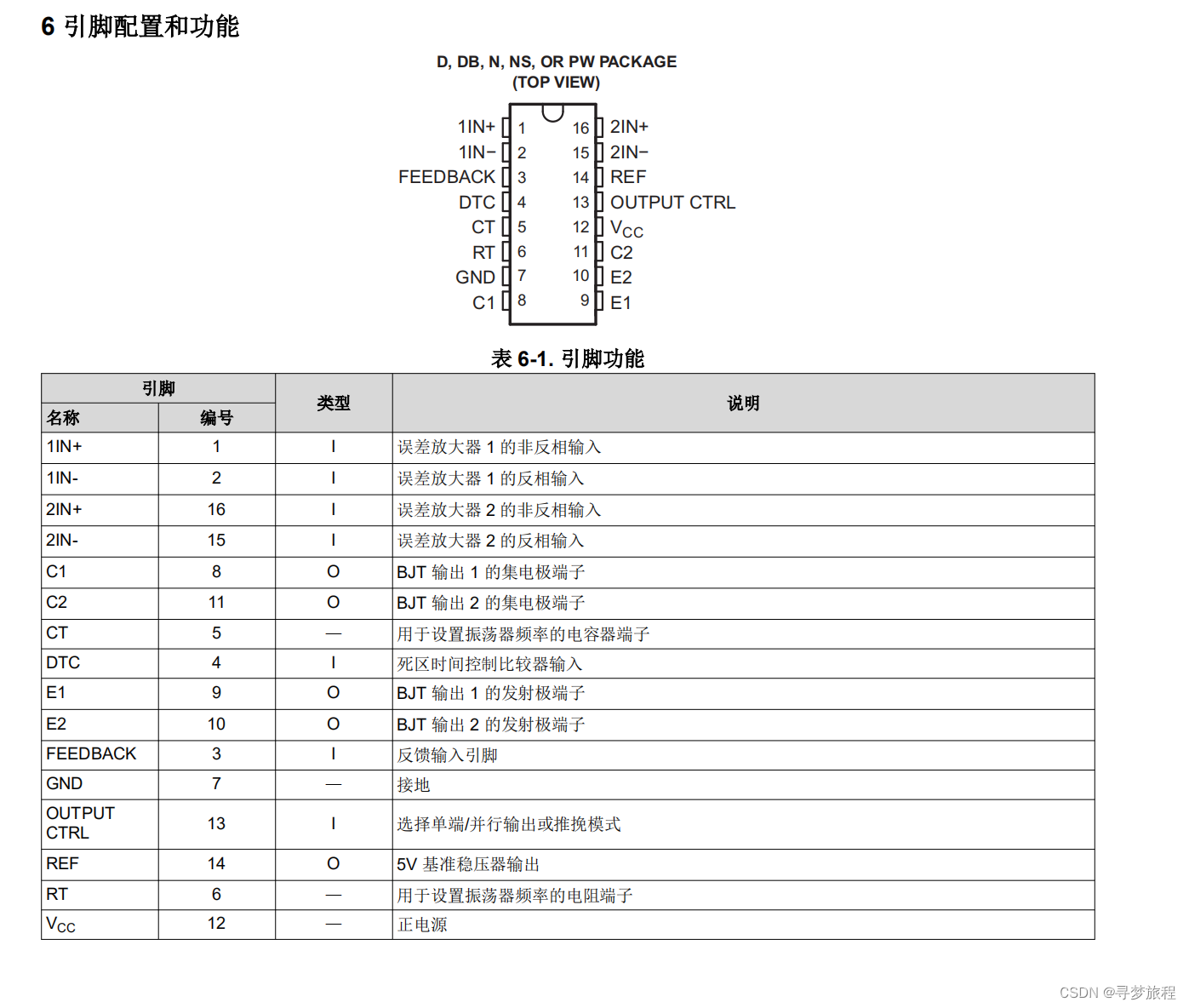

二、引脚构成

  TL494一共有16个引脚7#和12#为供电引脚，供电范围是7~40V最大极限41V；

  1#和2#引脚为一组误差放大器，一般用于电压检测；

  15#和16#引脚为另外一组误差放大器，一般用于电流检测；

  3#引脚为反馈输入引脚，作用和PID调节中的积分环节差不多；

  4#引脚用来调节死区时间，给4#引脚施加0-3.3V变化的电压，可以改变8#和11#引脚输出PWM波的占空比，电压越大占空比越大；

  5#引脚接用于设置振荡器频率的电容器；

  6#引脚用于接设置振荡器频率的电阻端子；

  8#和11#可以输出与供电电压相同的PWM波形；（如供电电压为15V，则输出PWM波形高电平为15V，不是平时使用的5V）

  9#和10#在使用时一般接地，用于做为8#和11#引脚输出的参考GND；（也有另外一种用法，就是将9#和11#引脚做为PWM输出，这一点我没有去深入研究，所以就不多写了）

  13#引脚用来控制输出模式，接GND为单端输出模式，8#和11#引脚输出相同的波形，可以连接在一起增强驱动能力。接5V为推挽输出模式，8#和11#引脚输出带有死区时间的相反波形；

  14#引脚为TL494自带的5V参考电压输出；

三、应用案例

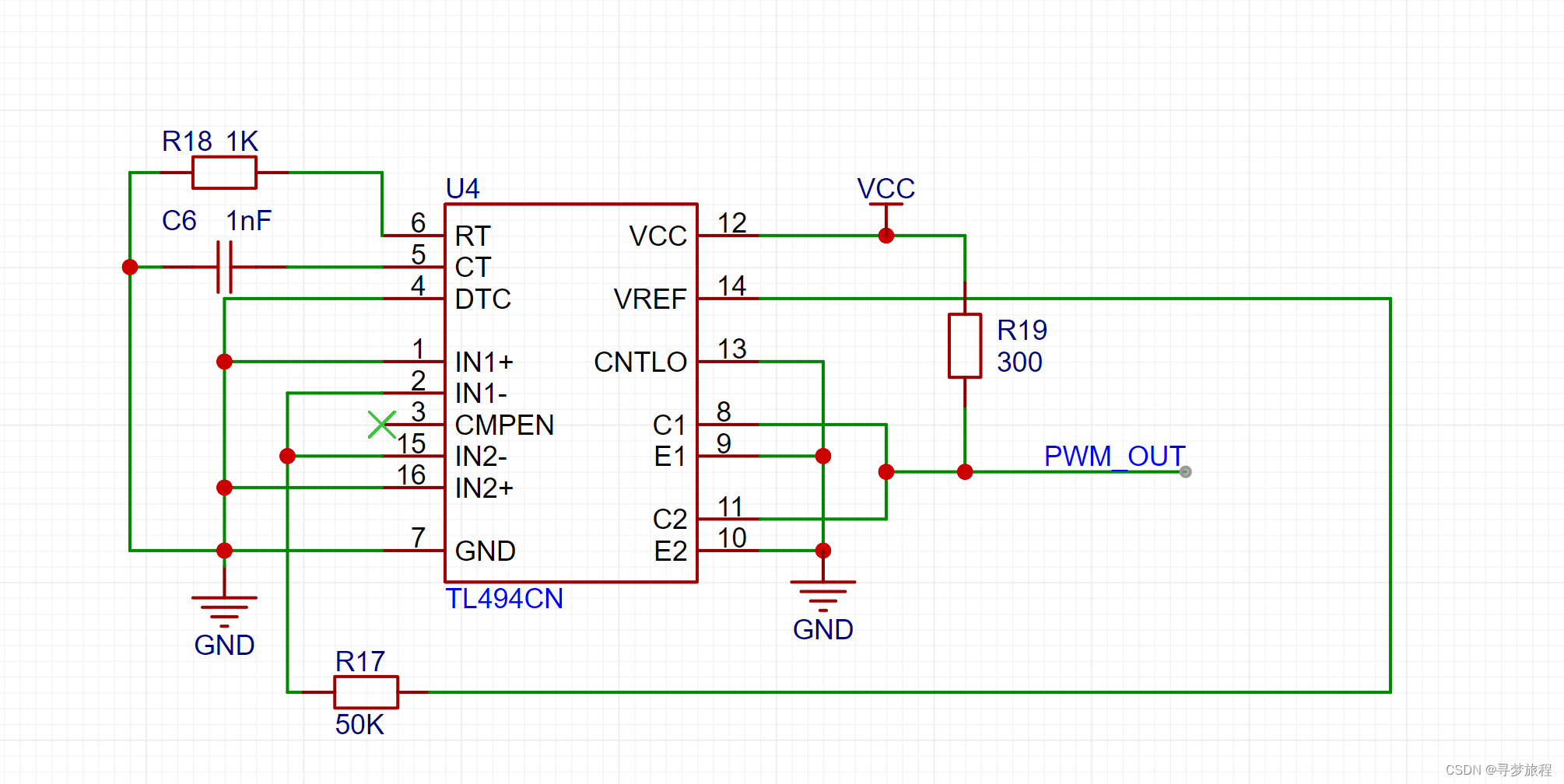

1.单端应用(仅使用PWM输出功能)

  在单端应用中13#接GND，1#和16#接GND，2#和15#引脚接VREF（+5V），当1#引脚电压小于2#引脚电压时TL494正常工作，同样16#引脚电压小于15#引脚电压时TL494正常工作。

单端应用中频率为

2.推挽应用（仅使用PWM输出功能）

在推挽应用中13#接VREF(+5V)，两个上拉的150Ω电阻需要使用3W以上的大功率电阻，不然会发热严重，推挽应用中频率为

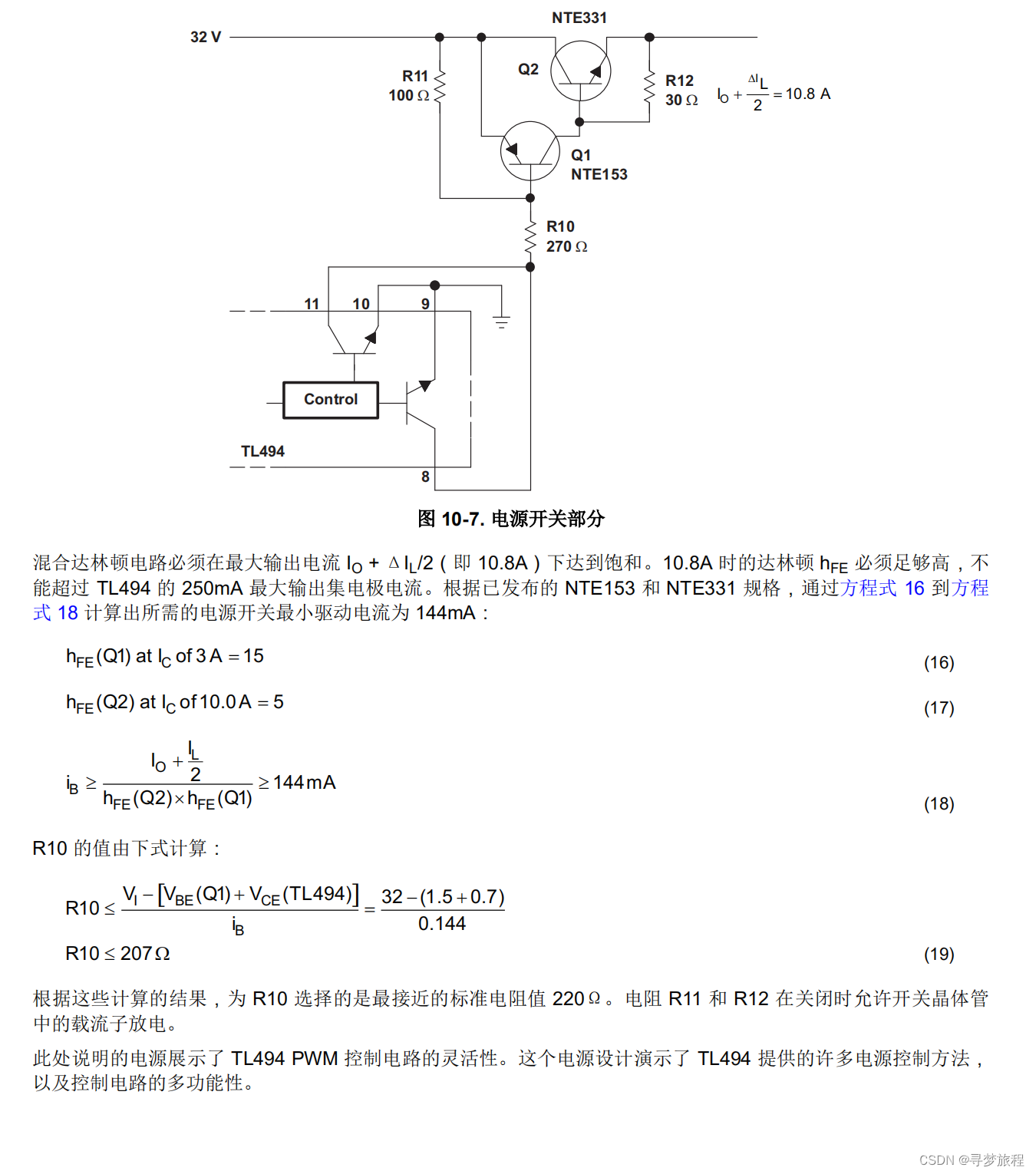

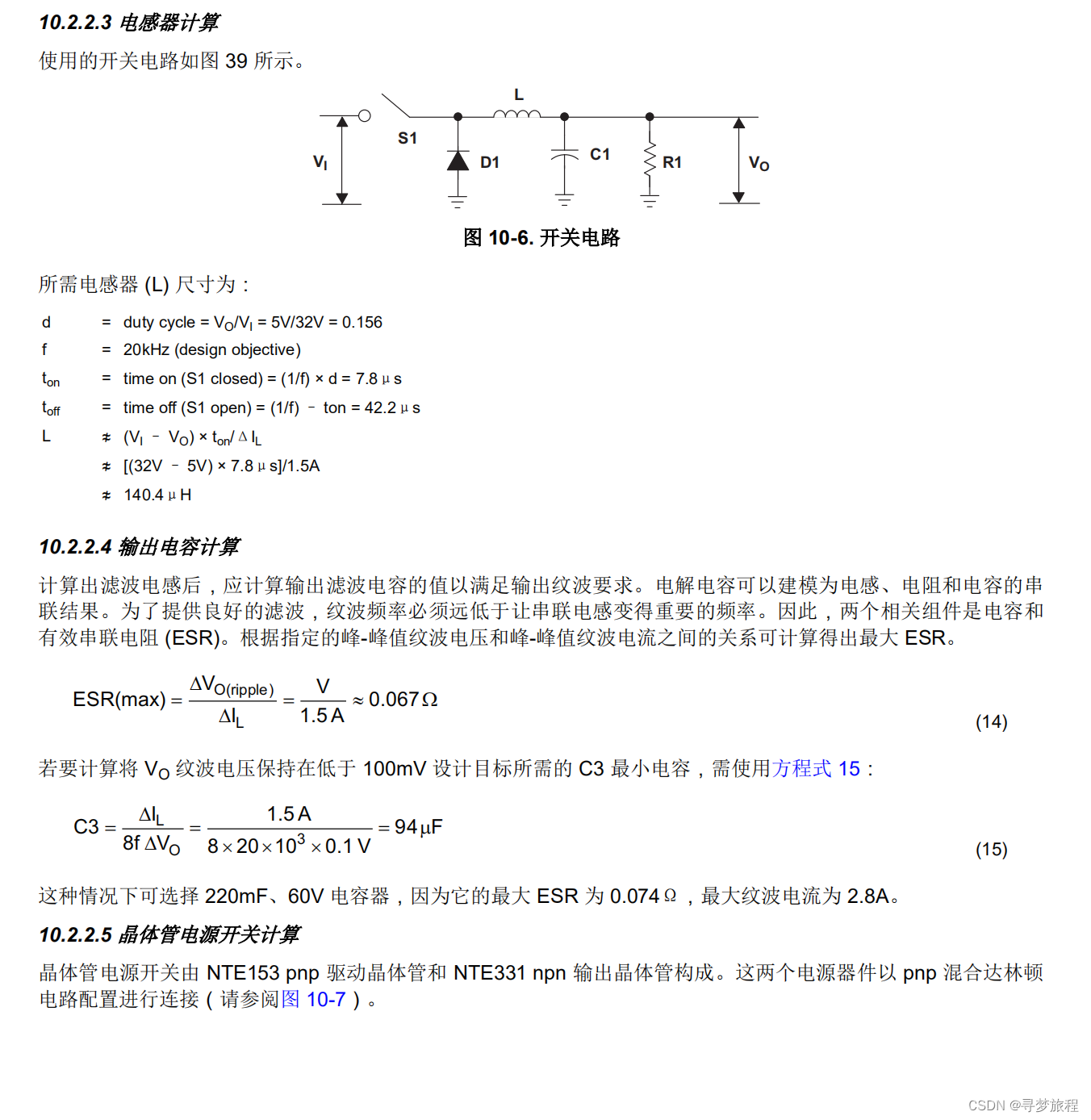

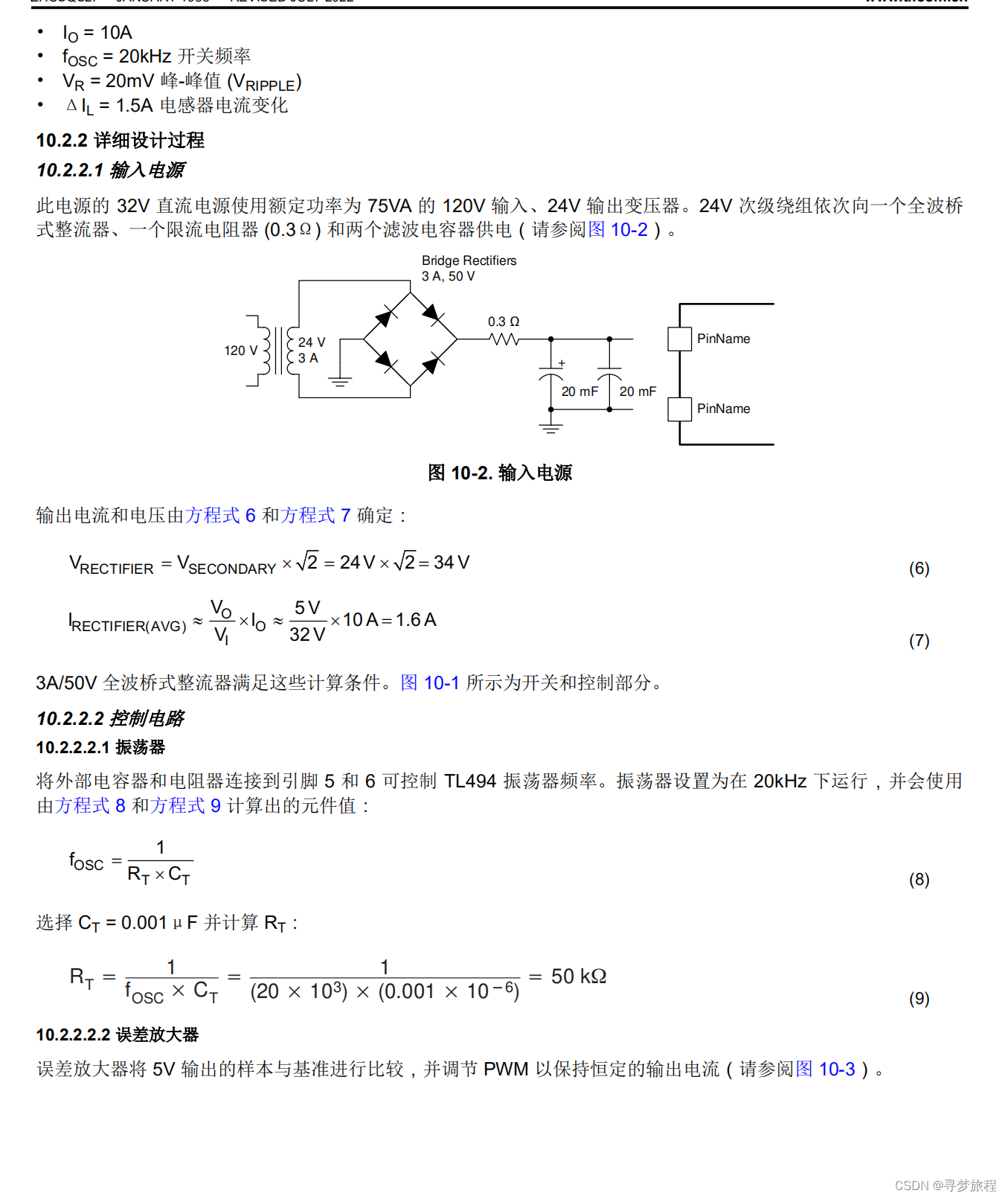

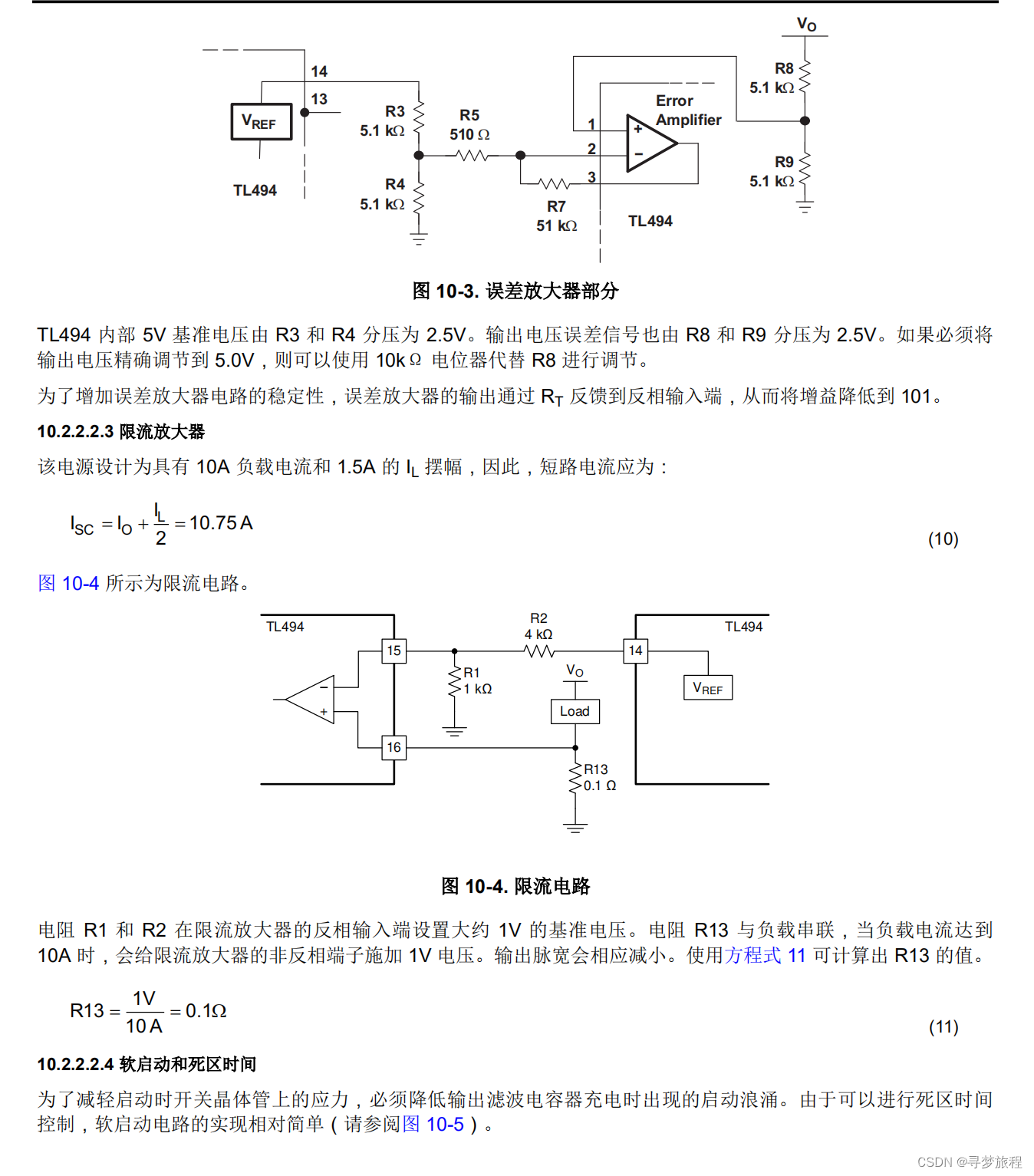

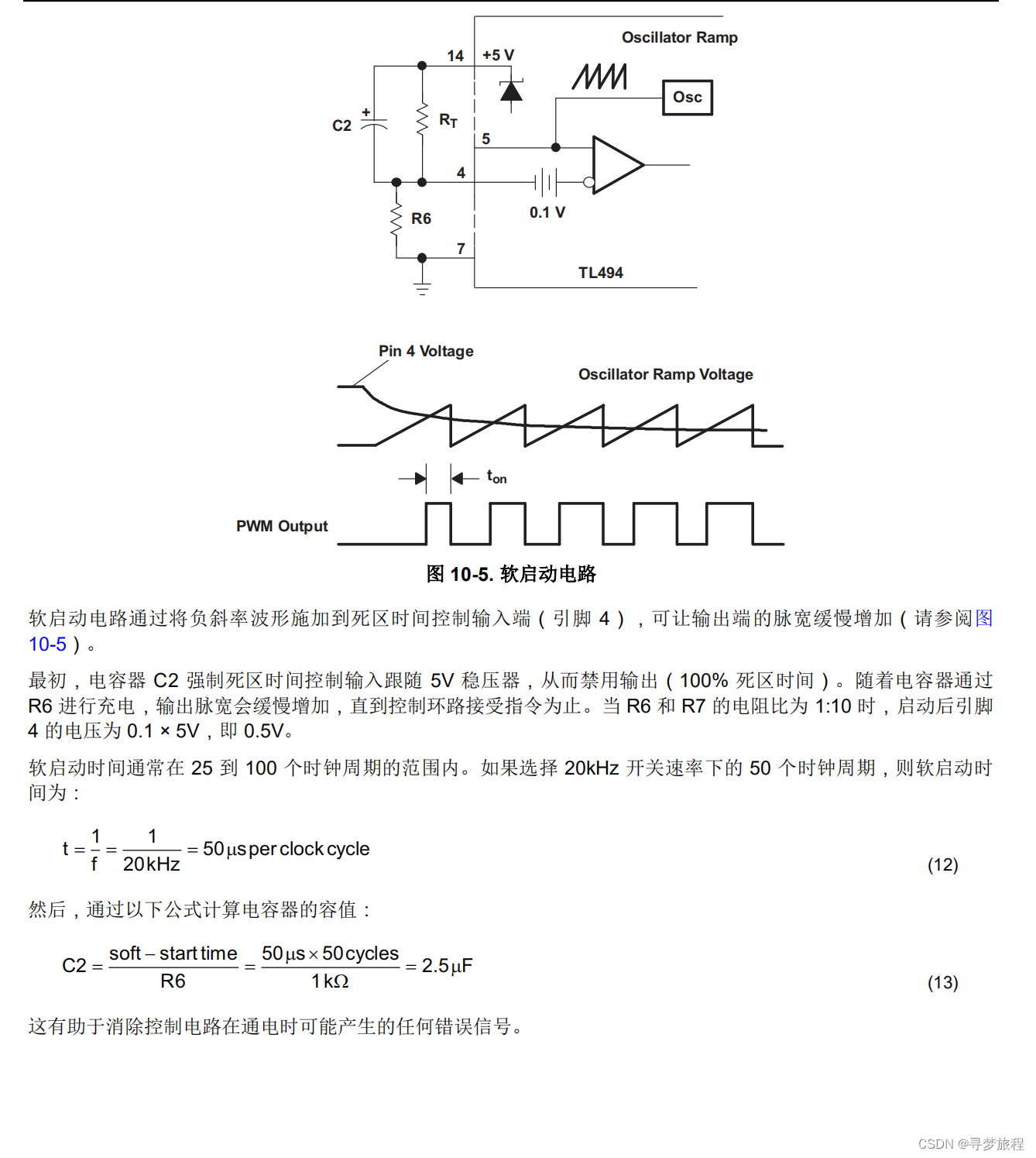

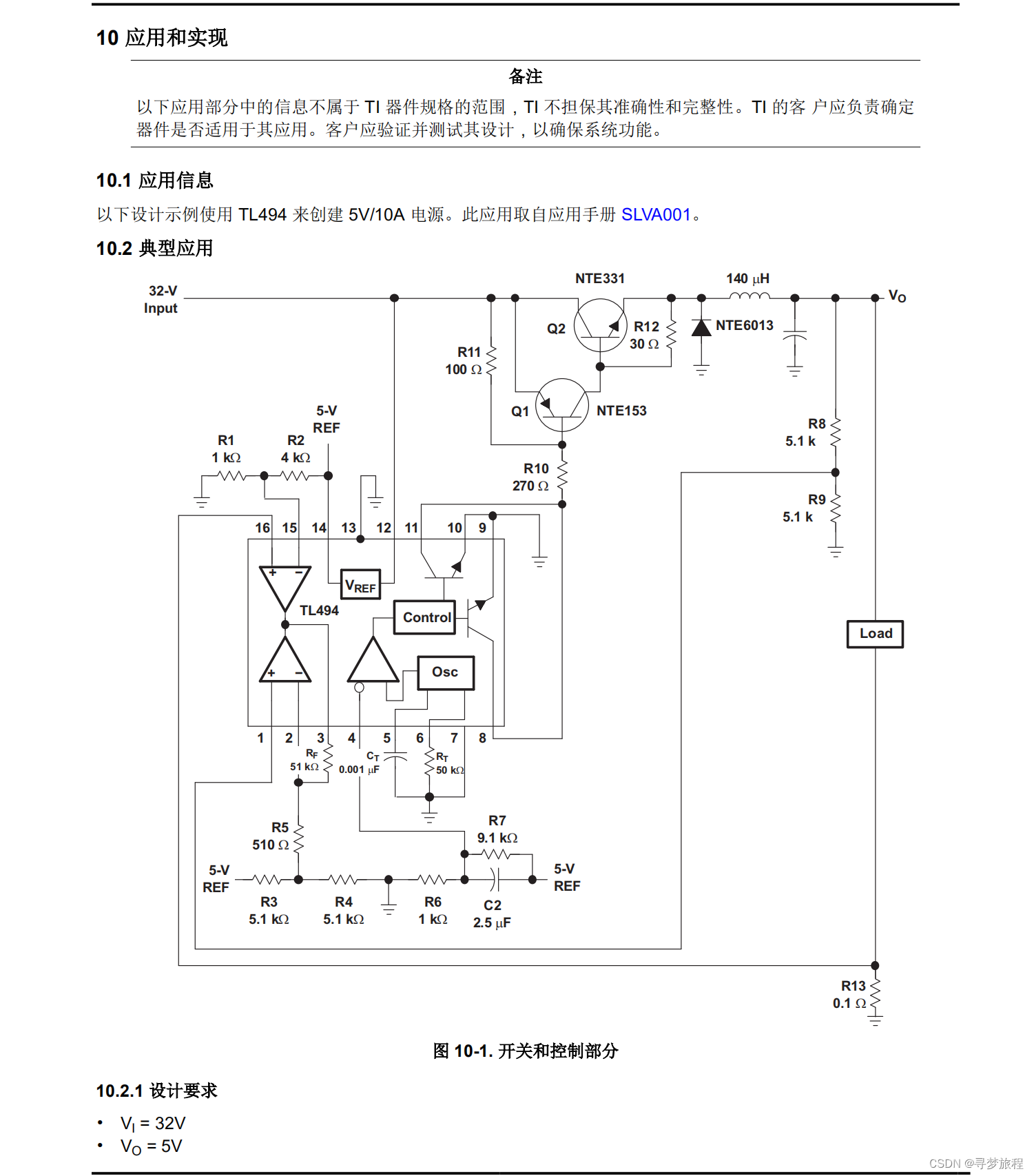

四、官方参考设计
