TL494电源芯片使用记录分享

        TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可以通过外部的一个电阻和一个电容进行调节，主要为开关电源控制器而设计。

        具体的信息可以参考手册：点击跳转

        近期用到TL494做电源，顺便在此记录一下。如果没了解过这个芯片的朋友可能看不懂下面写的，了解过的懂得都懂。

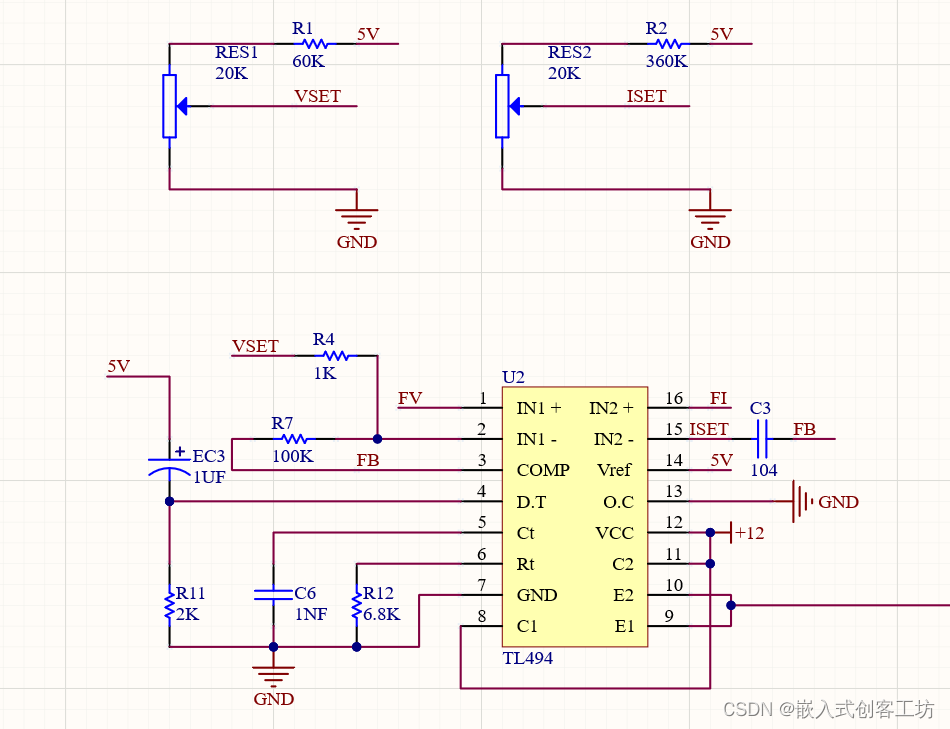

1.应用电路图

（1）对图中的几个网络标号解释一下：

• FV：后级电路电压采样的电压反馈值
• FI：后级电路检流电阻电流采样的电压反馈值
• FB：仅用于相同网络连接

 （2）引脚功能解释

        引脚功能结合我的应用电路图来描述

• 1#：该引脚一般用于后级电路电压采样。我取的输出电压的1/10
• 2#：该引脚用于输出电压调整。调整电位器可以控制输出电压
• 3#：此引脚在芯片内部与“PWM”比较器的同引脚相连
• 4#：用于软启动，防止一上电瞬间输出最大电压
• 5#、6#：用于调节开关频率。正常工作时，测量5号引脚1.5V左右，6号引脚3.5V左右
• 8#、9#、10#、11#：按上图示接的话，9、10号引脚输出的波形占空比和输出电压成正比；如果  9、10引脚接地，后级驱动电路输出取8和11引脚，则输出的波形占空比和输出电压成反比
• 12#：芯片电源输入端
• 13#：输出方式控制，该脚接地时，两个输出同步，用于驱动单端电路。接高电平时，两个输出管交替导通，可以用于驱动桥式、推挽式电路的两个开关管
• 14#：芯片内部5V基准电压输出
• 15#：该引脚通过和16引脚的反馈电压比较，用于限制最大电流
• 16#：该引脚一般用于后级电路检流电阻电流采样的电压反馈值

（3）整体分析:

        芯片在正常工作时， 1号引脚和2号引脚电压相等，实现调压的原理就是通过电位器改变2号引脚的电压，从而控制芯片的输出波形占空比，使1号引脚反馈的电压值和2号引脚相等。

        对于限流的原理，是16号引脚不能超过15号引脚的电压。15号引脚的电压通过电位器设定，若电流过大，检流电阻的电压会随之升高，16号反馈回来的电压也就随之升高，若超过15号引脚电压，则会关断输出，实现过流保护。
