多极磁环表面磁分布测量图的解释

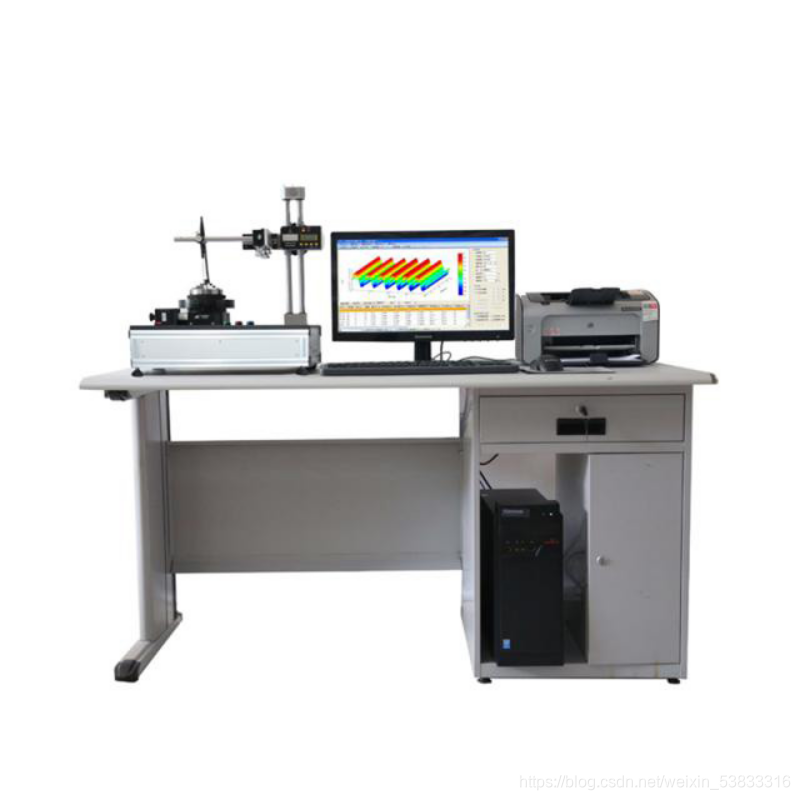

表面磁场分布测量仪系列设备是正确评价磁体磁化精度和检验磁环质量不可缺少的工具。以下是多极磁环表面磁分布测量图说明.方便客户使用我们的磁分布测量系列产品，更加便携。

　多极磁环表面磁场分布的测量曲线包括直角坐标图、极坐标图和谐波分析。以多极磁环为例。
　　磁力面积是指磁感应波形与各磁极角坐标之间围成的面积。单位为T *度(特斯拉x角度)。物理意义表示为磁感应对角度的积分。
　　半峰全宽(度)指每个磁极50%峰值点之间的角度。
　　角度是指每个极点顶点相对于这个极点的起点零点的度数。
　　磁极宽度(deg)是指每个磁极的始零点和终零点之间的度数。
　　占空比是指半最大值时的全宽度与平均极限宽度的比率。
　　平均值、最大值、最小值和标准差峰差：试验报告中所有N极和S极分别计算。
　　累计误差是指各参数按其最大值和最小值计算，累计误差=100(最大-最小值)/最小值。
　　极坐标是指取一个固定点O，称为极点，引入一条光线Ox，称为极轴，然后选择一个长度单位和角度的正方向(通常是逆时针方向)。对于平面上任意一点M，线段om的长度用表示(有时也用R表示)，表示从Ox到OM的角度，称为点M的极径，称为点M的极角，有序数对(，)称为点M的极坐标系，这样建立的坐标系称为极坐标系。一般m的极坐标单位是1(长度单位)，极坐标单位是rad(或)。
因此，高斯计高次谐波的频率必须等于基频的几倍。基频三倍的波叫三次谐波，基频五倍的波叫五次谐波，以此类推。不管多少谐波，都是正弦波。
