IP 防护等级技术白皮书

本期武汉海翎光电的小编为大家介绍一下交换机常见的关于IP防护等级的说法。

缩略语
IP：防护等级系统
IEC：国际电工委员会

1.1 产生背景
IP防护等级系统是由 IEC所起草。将电器依其防尘防湿气之特性加以分级，这套系统得到了多数欧洲国家的认可。

1.2 定义

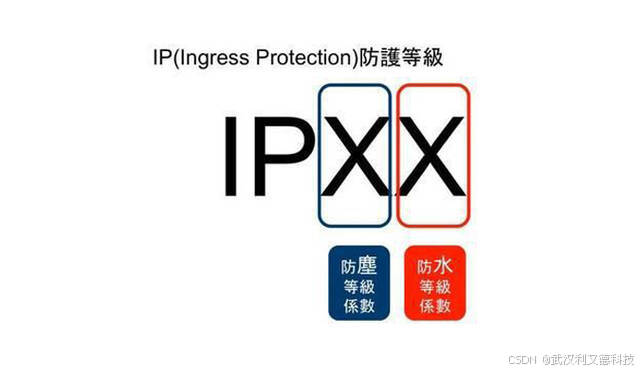

防护等级多以 IP 后跟随两个数字来表述，数字用来明确防护的等级。第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。I 代表防止固体异物进入的等级，最高级别是 6；第二个数字表明设备防水的程度。P 代表防止进水的等级，最高级别是 8。
例如：

标记字母	第 1 个标记数字	第 2 个标记数字
IP	6	6

2.IP 防护等级划分介绍
2.1 IP 防尘等级

数字	防护范围	说明
0	无防护	对外界的人或物无特殊防护
1	防止直径大于 50mm 的固体外物侵入	防止人体（如手掌）因意外而接触到电器内部的零件，防止较大尺寸（直径大于 50mm）的外物侵入
2	防止直径大于 12mm 的固体外物侵入	防止人的手指接触到电器内部的零件，防止中等尺寸（直径大于 12.5mm）的外物侵入
3	防止直径大于 2.5mm 的固体外物侵入	防止直径或厚度大于 2.5mm 的工具、电缆及类似的小型外物侵入而接触到电器内部的零件
4	防止直径大于 1.0mm 的固体外物侵入	防止直径或厚度大于 1.0mm 的工具、电缆及类似的小型外物侵入而接触到电器内部的零件
5	防止外物及灰尘	完全防止外物侵入，虽不能完全防止灰尘侵入，但灰尘的侵入量不会影响电器的正常运作
6	防止外物及灰尘	完全防止外物及灰尘侵入

表1:IP防尘等级划分表

数字	防护范围	说明
0	无防护	对水或湿气无特殊的防护
1	防止水滴侵入	垂直落下的水滴（如凝结水）不会对电器造成损坏
2	倾斜 15 度时仍可防止水滴侵入	当电器由垂直倾斜至 15 度时，滴水不会对电器造成损坏
3	防止喷洒的水侵入	防雨或防止与垂直的夹角小于 60 度的方向所喷洒的水侵入电器而造成损坏
4	防止飞溅的水侵入	防止各个方向飞溅而来的水侵入电器而造成损坏
5	防止喷射的水侵入	防止来自各个方向由喷嘴射出的水侵入电器而造成损坏
6	防止大浪侵入	装设于甲板上的电器，可防止因大浪的侵袭而造成的损坏
7	防止浸水时水的侵入	电器浸在水中一定时间或水压在一定的标准以下，可确保不因浸水而造成损坏
8	防止沉没时水的侵入	电器无限期沉没在指定的水压下，可确保不因浸水而造成损坏

表2:IP防水等级划分表


3.防水试验
3.1 试验范围
防水试验包括第二位特征数字为 1 至 8,即防护等级代码为 IPX1 至 IPX8。
3.2 各种等级的防水试验内容

（1）IPX1
1.方法名称：垂直滴水试验；
2.试验设备：滴水试验装置；
3.试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm；
4.试验条件：滴水量为 10.05mm/min；
5.持续时间：10 min

（2）IPX2
1.方法名称：倾斜 15°滴水试验；
2.试验设备：滴水试验装置；
3.试样放置：使试样的一个面与垂线成 15°角，样品顶部至滴水口的距离不大于 200mm 。每试验完一个面后，换另一个面，共四次；
4.试验条件：滴水量为 30.5mm/min
5.持续时间：4×2.5min（共 10min ）

（3）IPX3
①方法名称：淋水试验
②试验方法：

a.摆管式淋水试验
1.试验设备：摆管式淋水溅水试验装置；
2.试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转；
3.试验条件：水流量按摆管的喷水孔数计算，每孔为 0.07 L/min ，淋水时，摆管中点两边各 60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°，共120°，每次摆动( 2×120°) 约 4s；
4.试验时间：连续淋水 10min

b.喷头式淋水试验
1.试验设备：手持式淋水溅水试验装置；
2.试样放置：使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间；
3.试验条件：试验时应安装带平衡重物的挡板，水流量为 10L/min；
4.试验时间：按被检样品外壳表面积计算，每平方米为 1min (不包括安装面积)，最少 5min

（4）IPX4
①方法名称：溅水试验
②试验方法：

a.摆管式溅水试验
1.试验设备：摆管式淋水溅水试验装置；
2.试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转；
3.试验条件: 水流量按摆管的喷水孔数计算，每孔为 0.07 L/min，溅水时，喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约 360°。每次摆动(2×360°)约 12s；
4.试验时间：连续溅水 10 min

b.喷头式溅水试验
1.试验设备：手持式淋水溅水试验装置；
2.试样放置：使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间；
3.试验条件：拆去设备上安装带平衡重物的挡板，水流量为 10L/min；
4.试验时间：即按被检样品外壳表面积计算，每平方米为 1min (不包括安装面积) 最少 5min

（5）IPX5
1.方法名称：喷水试验；
2.试验设备：喷嘴的喷水口内径为 6.3mm；
3.试验条件：使试验样品至喷水口相距为 2.5m～3m ，水流量为 12.5 L/min ( 750 L/h )；
4.试验时间：按被检样品外壳表面积计算，每平方米为 1min (不包括安装面积) 最少 3min；

（6）IPX6
1.方法名称：强烈喷水试验；
2.试验设备：喷嘴的喷水口内径为 12.5mm；
3.试验条件：使试验样品至喷水口相距为 2.5m～3m ，水流量为 100L/min ( 6000 L/h )；
4.试验时间：按被检样品外壳表面积计算，每平方米为 1min（不包括安装面积）最少 3min

（7）IPX7
1.方法名称：短时浸水试验；
2.试验设备：浸水箱；
3.试验条件：其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为 0.15m；
4.试验时间：30min

（8）IPX8
1.方法名称：持续潜水试验；
2.试验设备，试验条件和试验时间：由供需（买卖）双方商定，其严酷程度应比 IPX7 高。
注意：另外,许多户外用电子产品也在强调漂浮能力。

4.参考文献
IEC 529-598
GB 700-86
GB 4208
IEC60529
