全国产硅压阻式压力芯体的工作原理

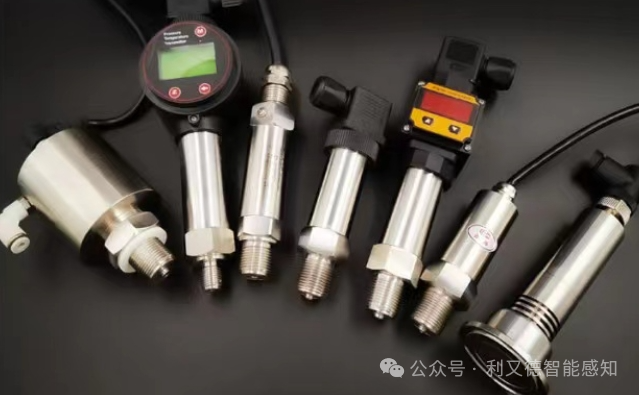

全国产硅压阻式压力芯体是制造压力传感器及压力变送器的核心部件，它作为一种高性能的压力敏感元件，在多个行业中发挥着重要作用。硅压阻式压力芯体的工作原理主要基于单晶硅的压阻效应。

就让武汉利又德小编为您进行详细的工作原理说明：

一、压阻效应

当压力作用在扩散硅薄膜上时，单晶硅受到外力作用，其晶格结构会发生形变，导致载流子（电子或空穴）的迁移率发生变化，进而引起电阻率的变化，最终使其电阻值发生变化。这种由于压力引起电阻率变化的现象称为压阻效应，使得硅压阻式压力芯体能够高灵敏度、高精度地感知压力变化。

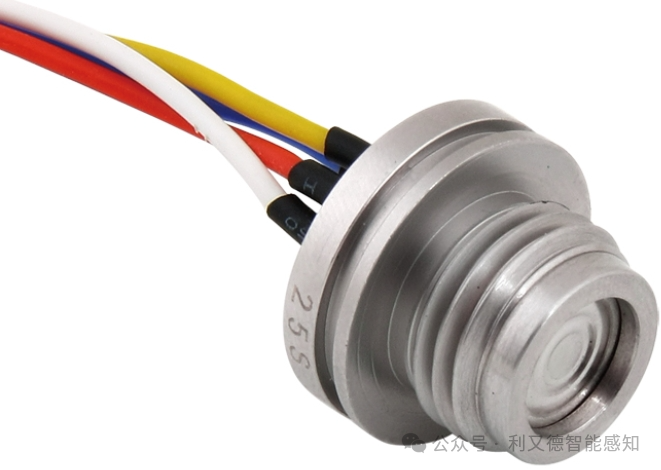

硅压阻式压力芯体主要由基体、波纹膜片和芯片三部分组成。芯片是核心部分，它采用单晶硅作为弹性元件，并在其上通过半导体工艺扩散出多个等值的半导体电阻应变薄膜（通常是P型或N型电阻条），这些电阻条被连接成惠斯通电桥结构。

二、技术特点

1、高灵敏度与高精度：硅压阻式压力芯体具有极高的灵敏度和精度，能够准确感知微小的压力变化。

2、低滞后与温度稳定性：其性能稳定，受温度影响小，能够在不同温度条件下保持较高的测量精度。

3、结构简单与体积小：硅压阻式压力芯体结构紧凑，体积小，便于在各种设备中集成使用。

4、易于批量生产：由于采用集成工艺制造，硅压阻式压力芯体易于实现大规模生产，降低成本。

5、耐腐蚀与抗污染：采用特殊材料和装配工艺，硅压阻式压力芯体能够抵抗各种腐蚀性介质和污染物的侵蚀。

三、应用领域

硅压阻式压力芯体作为高性能的压力敏感元件，具有结构尺寸小、重量轻、易集成、灵敏度高等优点，因此被广泛应用于多个领域。

1、工业自动化

过程控制：在石油化工、冶金、电力等行业中，硅压阻式压力芯体可用于监测和控制各种流体（如气体、液体）的压力，确保生产过程的稳定性和安全性。

设备监测：在机械设备中，如机床、泵、阀门等，压力芯体可用于监测设备的运行状态，及时发现并预防故障。

2、航空航天

飞行器监测：在航空航天领域，硅压阻式压力芯体可用于监测飞行器的气动压力、油压等关键参数，确保飞行器的安全飞行。

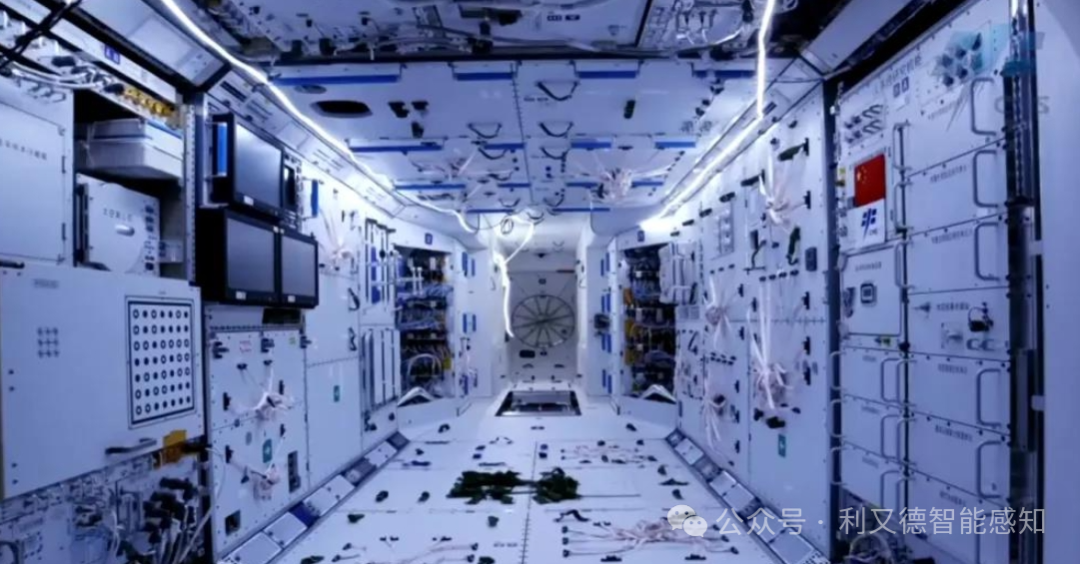

环境控制：在航天器的生命保障系统中，压力芯体可用于监测和调节舱内气压，为宇航员提供适宜的生活环境。

3、医疗设备

医疗监测：在医疗设备中，硅压阻式压力芯体可用于监测患者的血压、呼吸压力等生理参数，为医生提供准确的诊断依据。

手术辅助：在手术过程中，压力芯体可用于监测手术器械的压力，确保手术的安全性和精确度。

4、 能源环境

油气勘探：在油气勘探领域，压力芯体可用于监测油井的压力变化，帮助工程师了解地下油气资源的分布情况。

环境监测：在气象、环保等领域，压力芯体可用于监测大气压力、水质压力等环境参数，为环境保护和灾害预警提供数据支持。

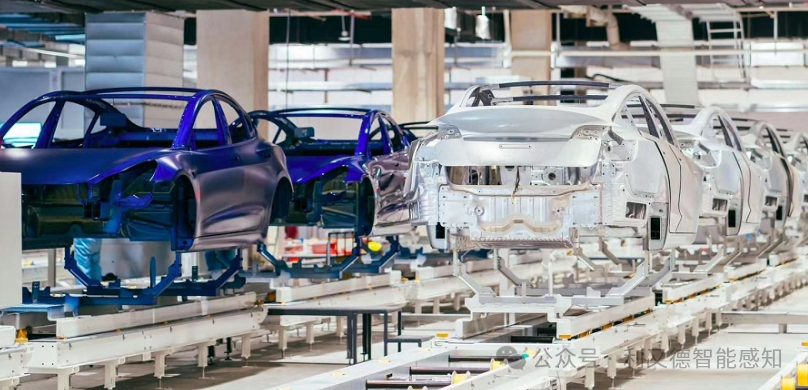

5、汽车制造

汽车安全：在汽车制造中，硅压阻式压力芯体可用于监测轮胎气压、刹车系统压力等关键参数，提高汽车的安全性能。

动力系统：在发动机等动力系统中，压力芯体可用于监测燃油压力、机油压力等，确保动力系统的正常运行。

6、科研实验

实验测量：在科研实验中，硅压阻式压力芯体可用于精确测量各种压力值，为科学研究提供可靠的数据支持。

综上所述，硅压阻式压力芯体凭借其优异的性能和广泛的应用范围，在工业自动化、航空航天、医疗设备、能源环境、汽车制造以及科研实验等多个领域都发挥着重要作用。

四、注意事项

1、使用与维护

避免硬物触碰：硅压阻式压力芯体的膜片是压力敏感部位，切勿用硬物（如螺丝刀、手指等）触碰，以免损坏膜片，影响测量精度。

注意介质兼容性：确保被测介质与芯体材质兼容，避免腐蚀性介质对芯体造成损害。

避免超量程使用：在使用过程中，应确保被测压力在芯体的量程范围内，避免超量程使用导致芯体损坏。

定期检查与维护：定期检查芯体的外观、接线、密封等部分，确保无损坏或松动。同时，根据使用情况进行必要的清洁和维护。

2、存储与运输

避免极端环境：在存储和运输过程中，应避免将芯体暴露在极端温度、湿度或腐蚀性环境中，以免对芯体造成损害。

轻拿轻放：在搬运和安装过程中，应轻拿轻放，避免剧烈震动或冲击导致芯体损坏。

综上所述，硅压阻式压力芯体是一种重要的传感器元件，在多个行业中发挥着不可替代的作用。随着科技的进步和制造工艺的不断提升，硅压阻式压力芯体的性能将不断提高。未来，它们将更加智能化、网络化，实现远程监控和自动控制。同时，随着新能源、智能制造等领域的快速发展，硅压阻式压力芯体的市场需求也将持续增长，应用前景将更加广阔。
