三菱GX Work2 PLC工控仿真

一、新建工程

1.软件用户界面功能介绍

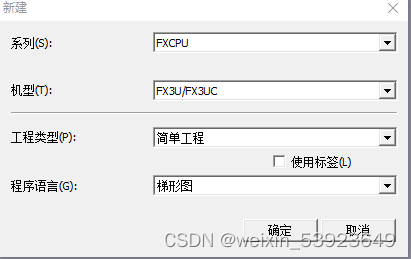

（1）根据PLC系列机型选择对应CPU

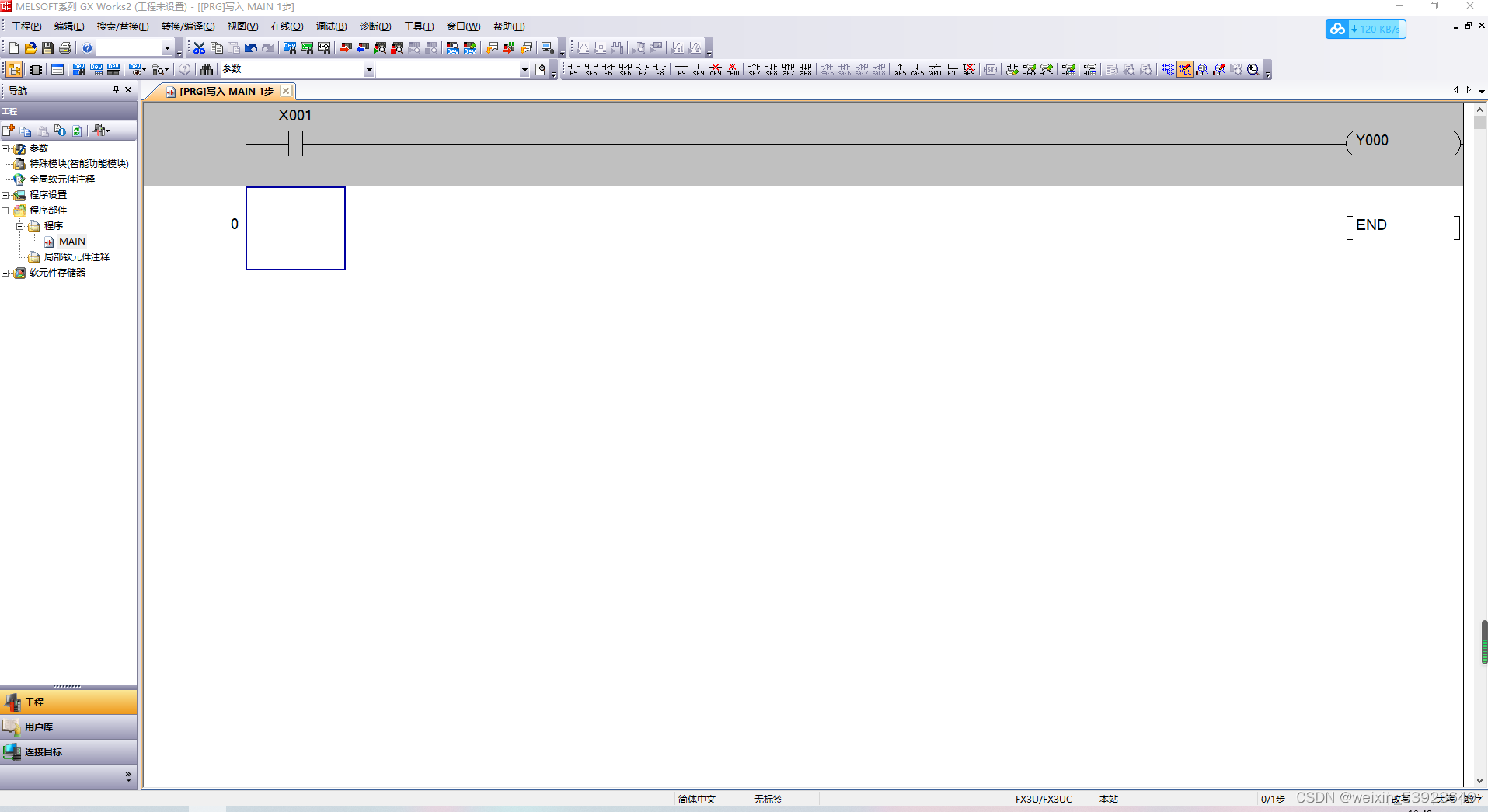

 (2)案例编写完成，点击转换/编译按钮

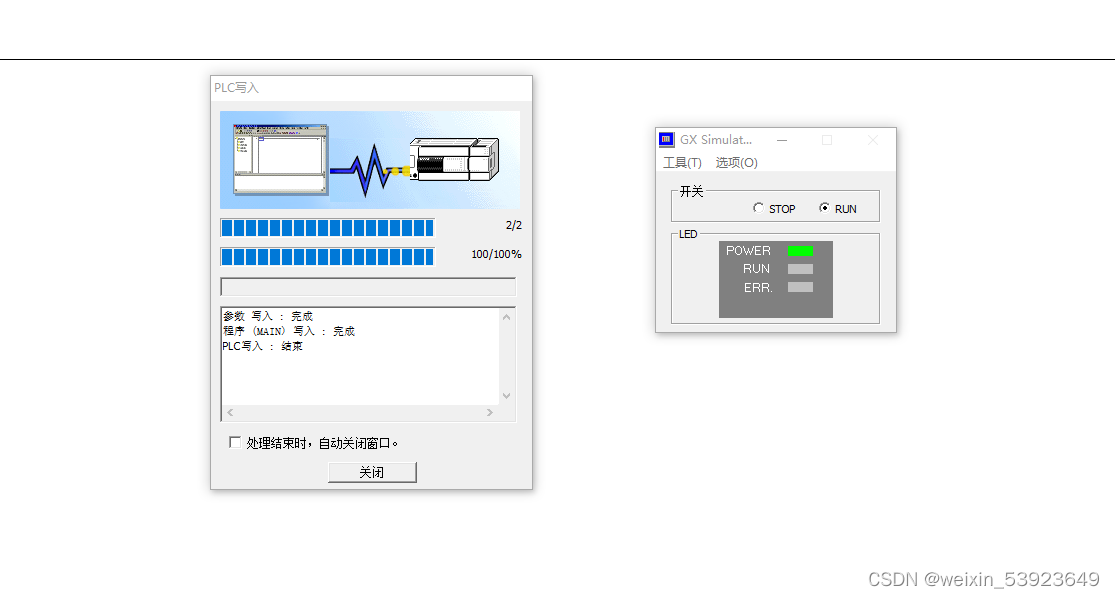

 （3）转换完成后，点击调试模拟开始/停止程序

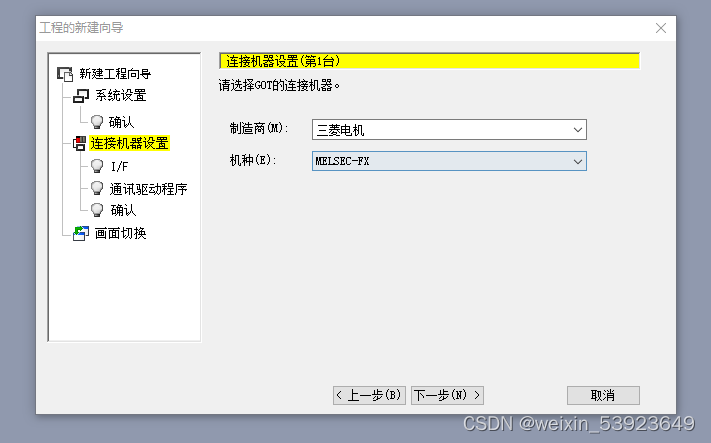

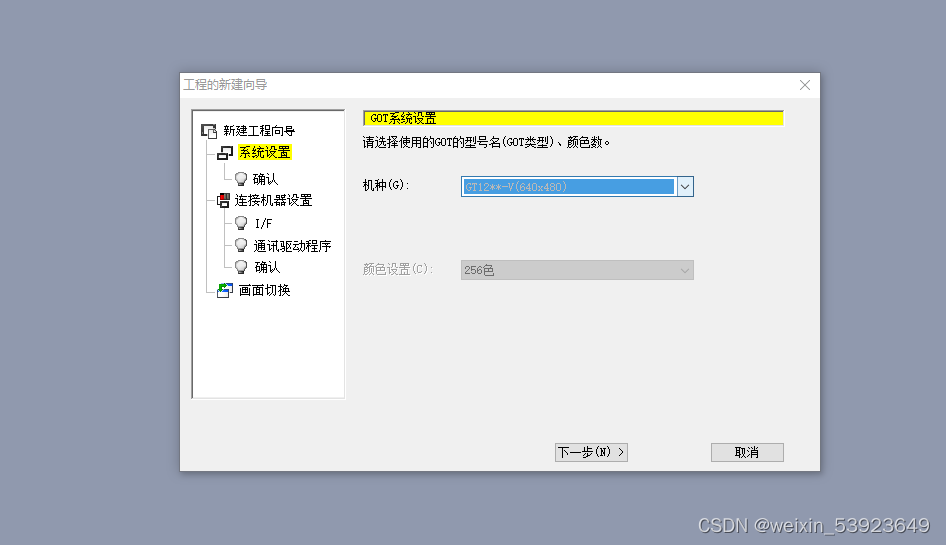

 (4)打开GT Designer3(是三菱电机推出的PLC触摸屏模拟软件，用于仿真PLC触摸屏的操作界面)>>>机种选择FX--GT12系列

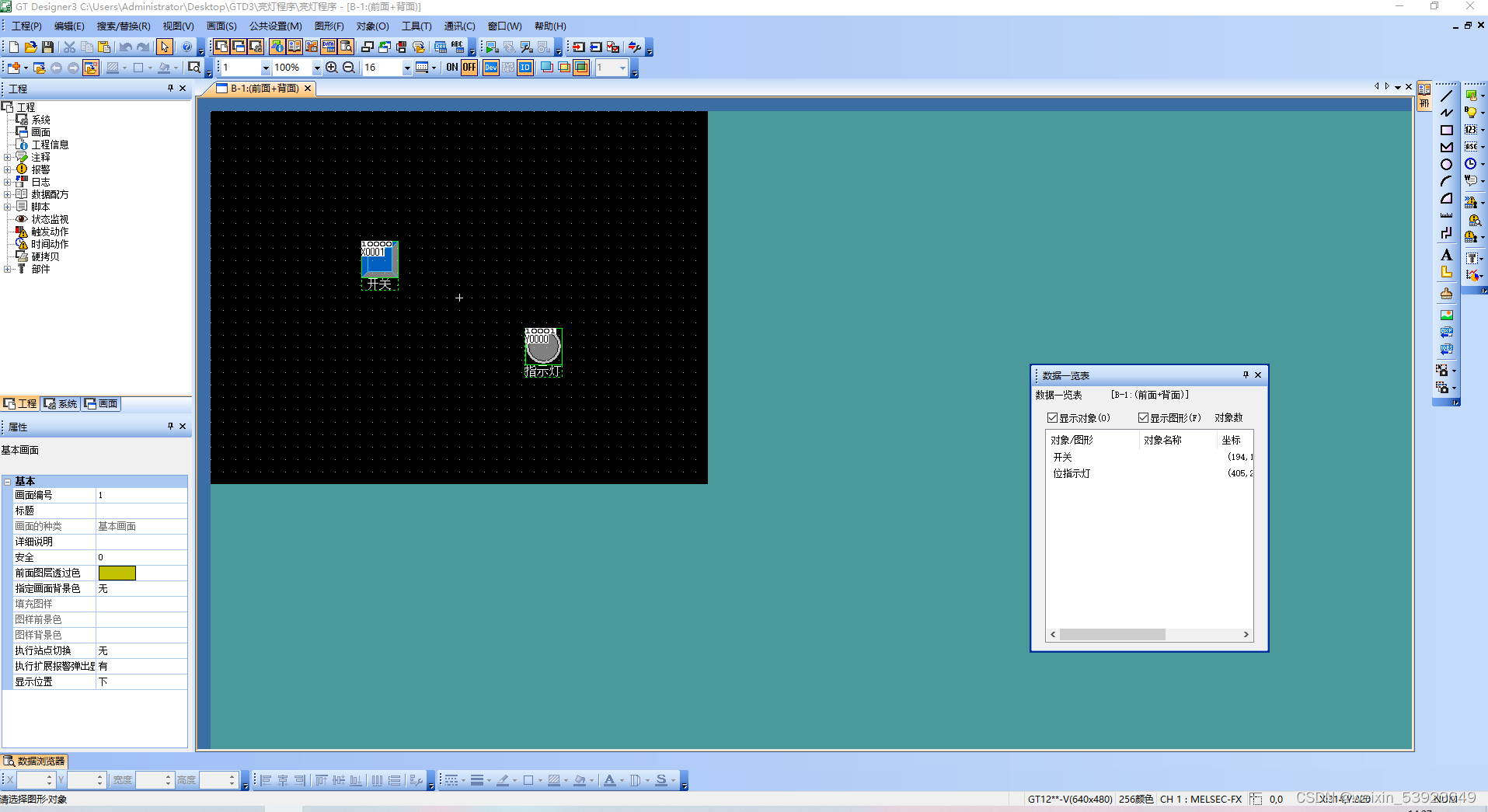

 （5）绘制HMI应用画面>>>保存

 （6）启动GTSimulator3（是用于调试PLC程序在触摸屏仿真界面上运行的程序）>>>选择对应机种（GT12模拟器）

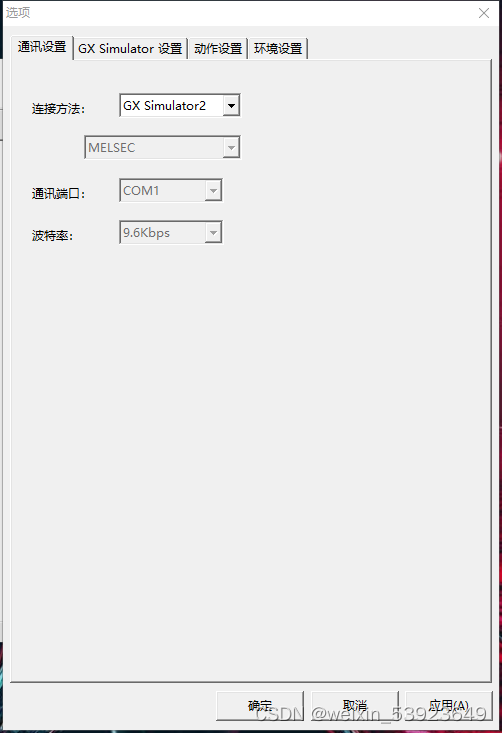

 ①点击模拟>>>选项>>>通讯设置>>>连接方式>>>GX Simulator2

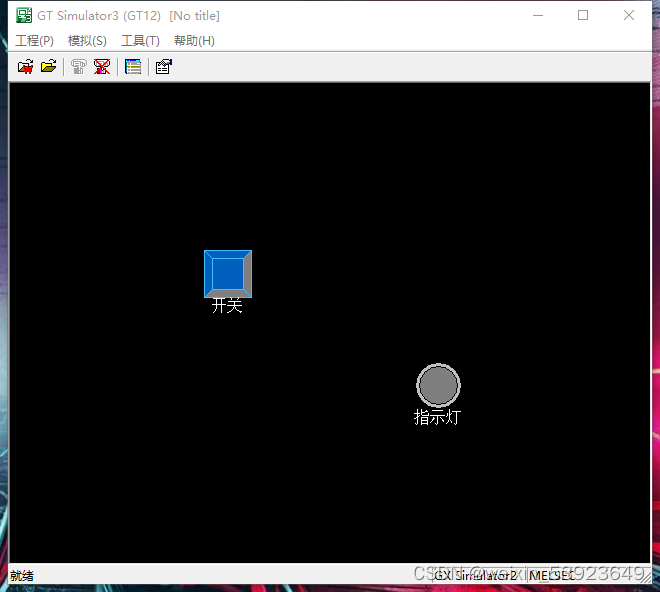

②点击模拟>>>启动

③点击工程>>>选择在GTDesigner3已保存的项目打开
