ggplot2的组图拓展包（1）：patchwork（中篇）

---

专注系列化、高质量的R语言教程

推文索引 | 联系小编 | 付费合集

---

上篇和上篇续介绍了使用操作符进行组图的方法，这里默认读者已经能够理解各种操作符在本篇推文中的使用场景。本篇目录如下：

• 0 示例图形

• 6 plot_layout函数（下）

  • 6.1 guides参数

  • 6.2 guide_area函数

  • 6.3 design参数

  • 6.4 area函数

• 7 plot_annotation函数

  • 7.1 添加标题

  • 7.2 子图编号

• 8 inset_element函数

0 示例图形

首先，参考官方文档^[1]，生成如下4个ggplot对象：

library(ggplot2)
p1 <- ggplot(mtcars) +
  geom_point(aes(mpg, disp/100, col = hp)) +
  ggtitle('Plot 1')

p2 <- ggplot(mtcars) +
  geom_point(aes(mpg, wt, col = hp)) +
  ggtitle('Plot 2')

p3 <- ggplot(mtcars) +
  geom_point(aes(hp, wt, colour = mpg)) +
  scale_colour_continuous(low = "white", high = "red") +
  ggtitle('Plot 3')

p4 <- ggplot(mtcars) +
  geom_bar(aes(gear)) +
  facet_wrap(~cyl) +
  ggtitle('Plot 4')

6 plot_layout函数（下）

patchwork（上篇）2.2节已经介绍了plot_layout()函数的部分功能。

通过前面两篇推文的学习，读者大概已经能够理解嵌套水平的概念了。plot_layout()函数组图布局是针对当前嵌套水平的子图。

library(patchwork)

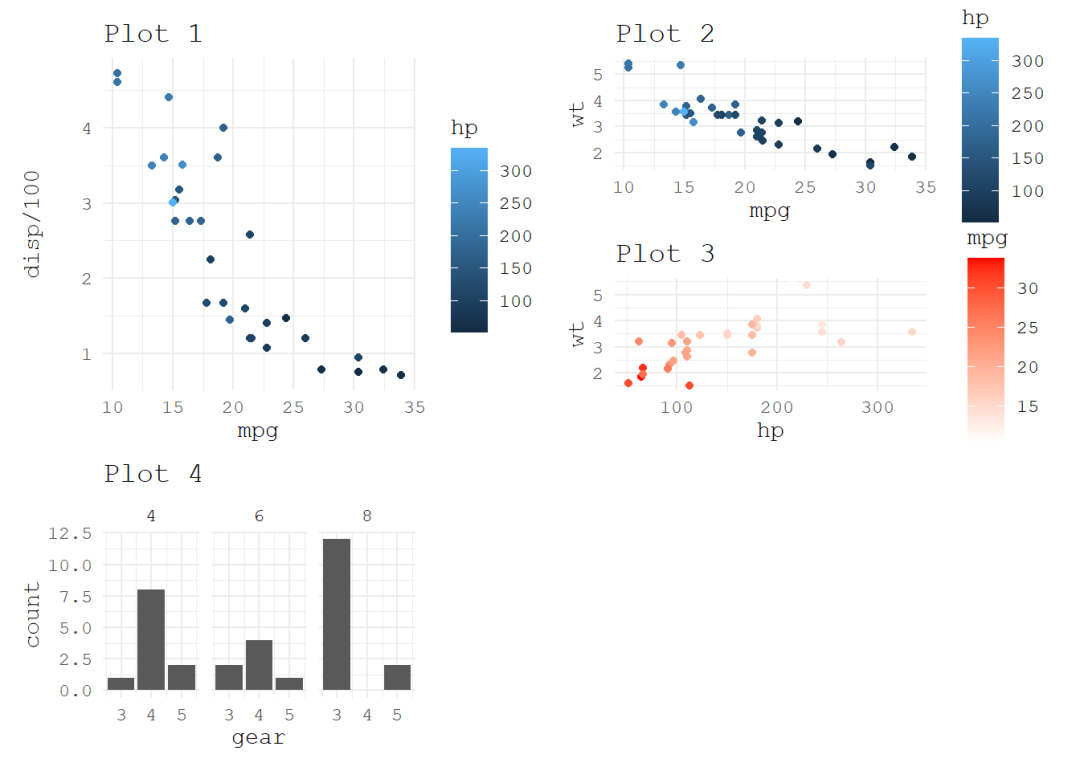

p1 + p2/p3 + p4 +
  plot_layout(nrow = 2, heights = c(2,1)) &
  theme_minimal(base_family = "mono")

• p2和p3处于低一层次的嵌套水平，因此共同占据一个子图位置。

6.1 guides参数

guides参数用来调整图例，它有三个取值情况，其中guides = "collect"比较有用，它表示把所有子图的图例集中一起，并删除重复图例。

集中后的图例默认放在整幅图的右侧：

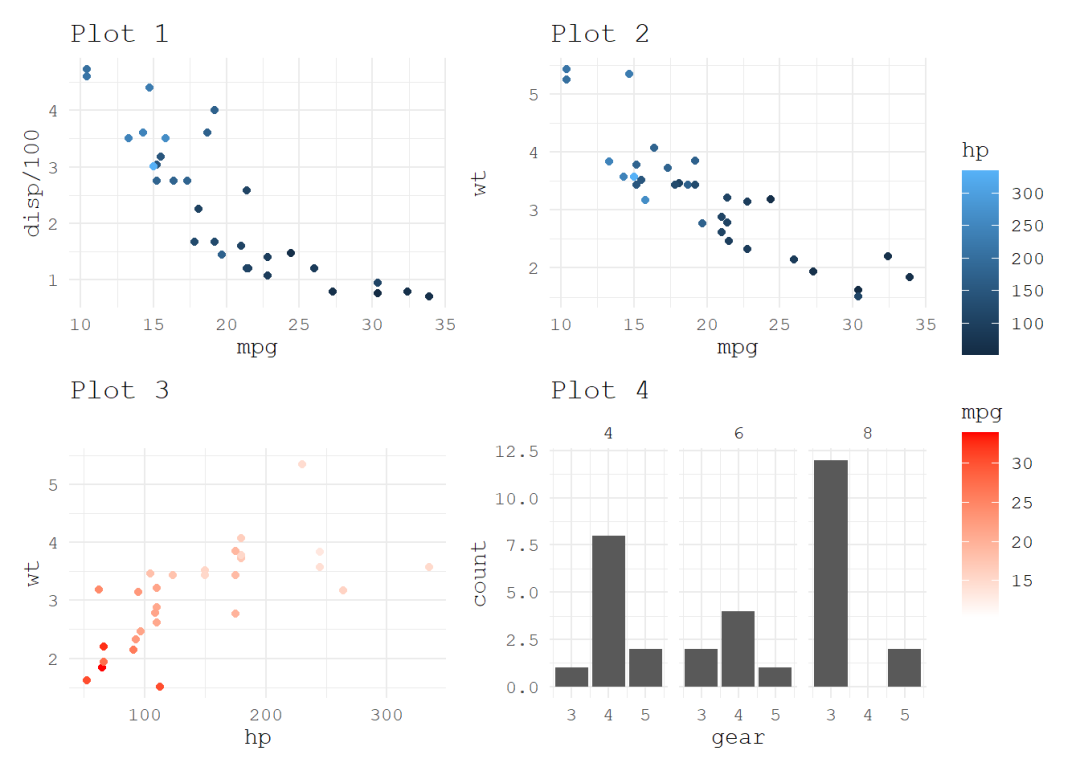

p1 + p2 + p3 + p4 +
  plot_layout(nrow = 2, guides = "collect") &
  theme_minimal(base_family = "mono")

• p1和p2的图例相同，集中放置后只保留一个。

使用theme()函数调整图例位置：

p1 + p2 + p3 + p4 +
  plot_layout(nrow = 2, guides = "collect") &
  theme_minimal(base_family = "mono") &
  theme(legend.position = "left")

6.2 guide_area函数

guide_area()是一个辅助函数，用来配合guides = "collect"使用。它可以将集中后的图例视为一个子图，参与组图空间的分配：

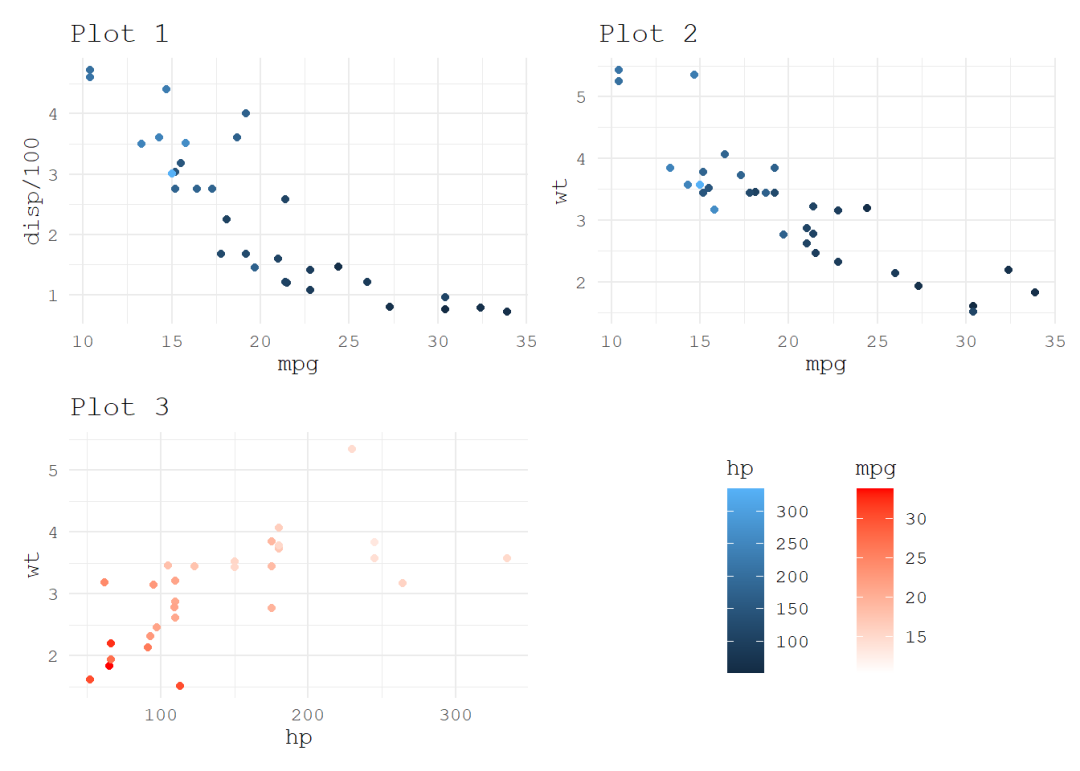

p1 + p2 + p3 +
  guide_area() + ## 该函数
  plot_layout(nrow = 2, guides = "collect") &
  theme_minimal(base_family = "mono") &
  theme(legend.box = "horizontal")

• 使用guide_area()函数后图例得以和其他子图一样占据单独的位置。
