51单片机实现数码管显示

本次的实现效果方式采用模拟进行，芯片为AT89C51,开发软件为keil5,proteus

上代码

代码如下:

#include <reg51.h>

void delay(unsigned int i);//延时函数

unsigned int i=0;

void main() {
    unsigned char button=0,flag=0;
    unsigned char digitCodes[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0xbf};
    P0 = 0xff; // 初始化P0口为高电平，准备读取按键状态
    P1 = digitCodes[8]; // 初始显示空格

    while (1) {
        if(flag==0)//如果没有其他的选手按下
				{
				button = P0; // 第一次读取按键状态
        delay(1200); // 延时消抖
        button = P0; // 第二次读取按键状态

					if (button != 0xff) { // 如果有按键被按下
            for (i = 0; i < 8; i++) {
							if((button & (1 << i)) == 0)
								{//检测是那一个按键按下，进行位比较
                  P1 = digitCodes[i]; // 显示对应的数字
									flag=1;
							  }
            }
				}
			}
    }
}

void delay(unsigned int i) {
    unsigned int k;
    for (k = 0; k < i; k++);
}

效果展示

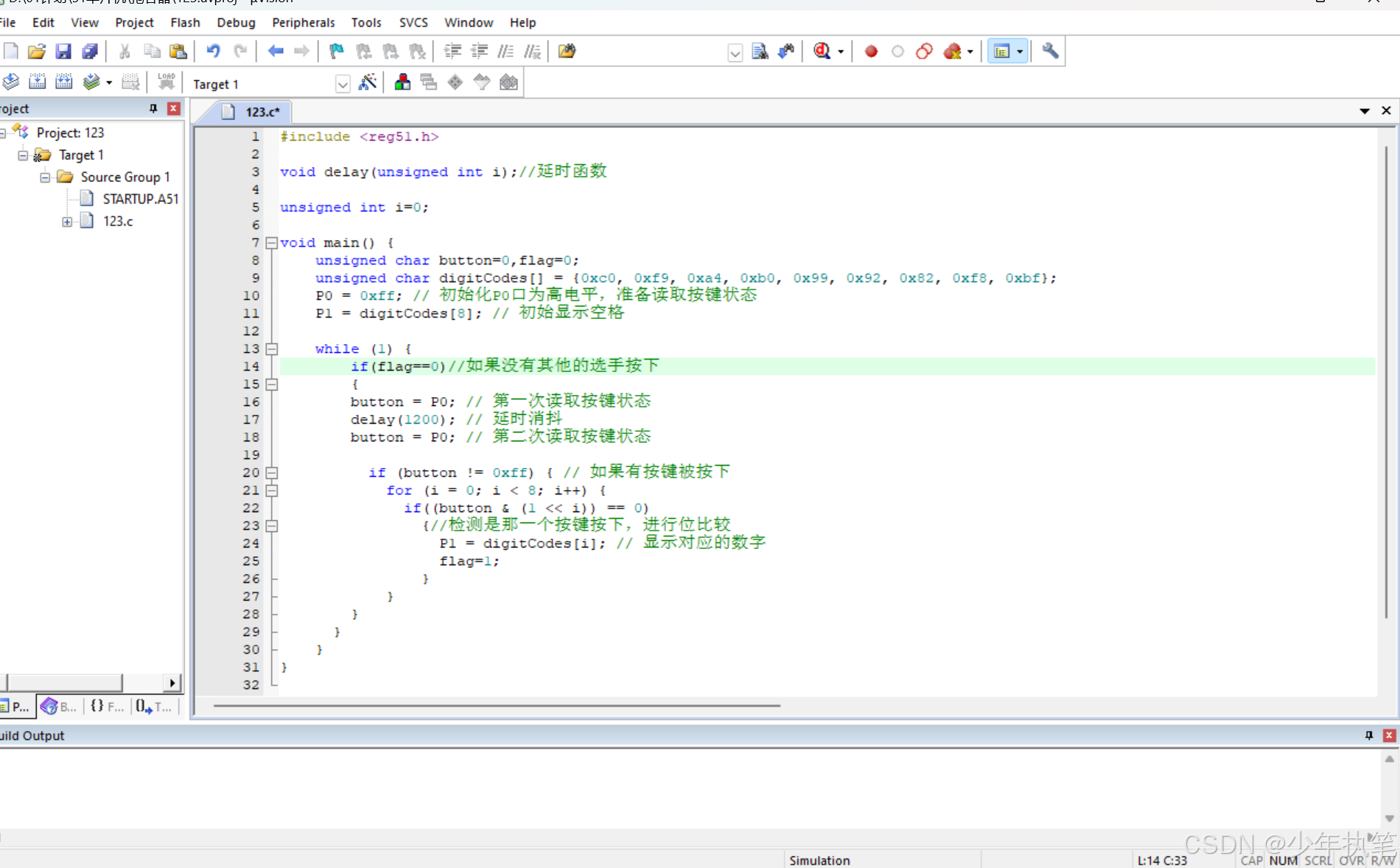

keil5开发界面
在这里插入图片描述

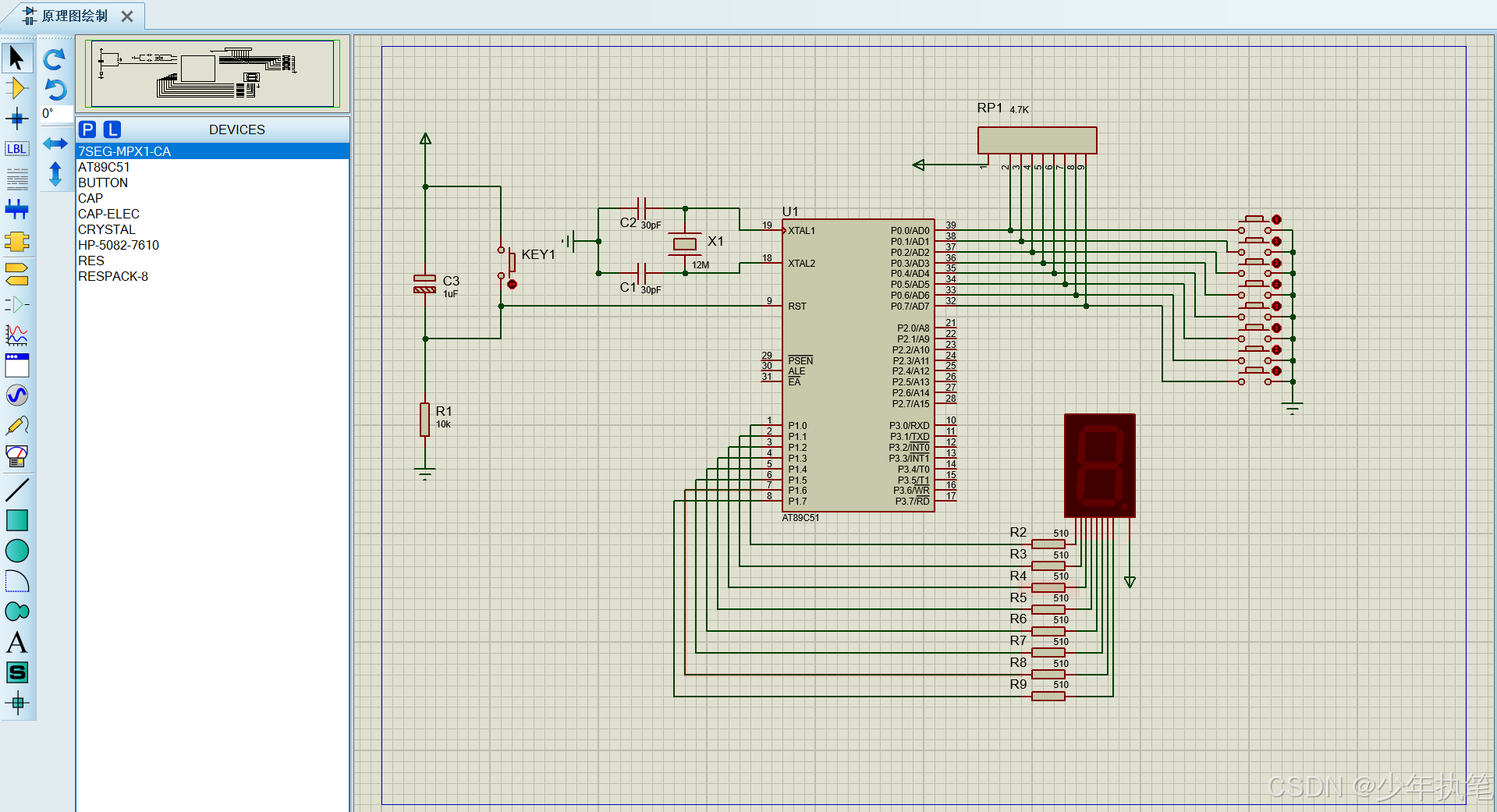

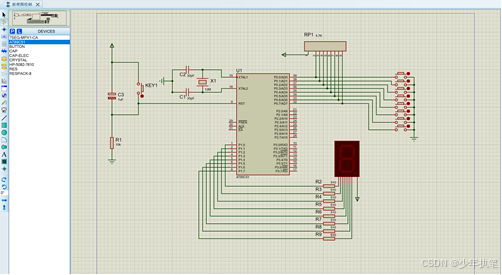

proteus界面：

介绍

一、系统概述
8路抢答器系统是一个用于竞赛或活动中的抢答环节的设备，能够准确、快速地判断哪位参赛者最先按下抢答按钮，并在数码管上显示该参赛者的编号。系统由输入电路、优先判断电路、编码与显示电路以及控制电路等组成。
二、硬件设计

输入电路设计：使用八个按钮作为八路输入，每个按钮连接到一个数字电路输入端。当参赛者按下按钮时，输入电路会检测到这个信号。
优先判断电路设计：设计一个优先编码器，用于检测并判断最先按下按钮的输入信号。优先编码器能够处理多个同时输入的信号，并输出最先到达信号的编码。
编码与显示电路设计：使用编码器对优先级信号进行编码，然后通过译码器解码并显示在数码管上。这样，观众和主持人都可以清晰地看到哪个参赛者最先抢答。
控制电路设计：设计一个控制电路，用于接收控制开关的信号，并根据信号控制抢答环节的启动、结束以及必要的控制操作。
三、程序设计
程序设计：程序主要实现以下功能：
1.检测并判断最先按下抢答按钮的选手编号。
2.将选手编号显示在数码管上。
3.控制抢答环节的启动和重新开始。
四、仿真过程
1 仿真软件选择：选用适合数字电路仿真的软件，本次实训选择Proteus进行仿真设计。
2 搭建仿真电路：在Proteus中搭建与数字电路设计相对应的仿真电路，包括输入电路、优先编码电路、锁存与显示电路以及控制电路（数码管，AT89C51芯片,电阻，按键，电容，晶振）。
3 设置仿真参数：根据设计需求，设置仿真参数，如输入信号的波形、频率等。

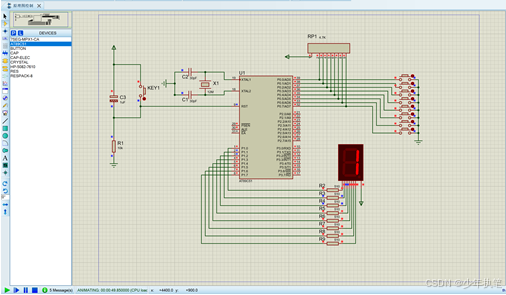

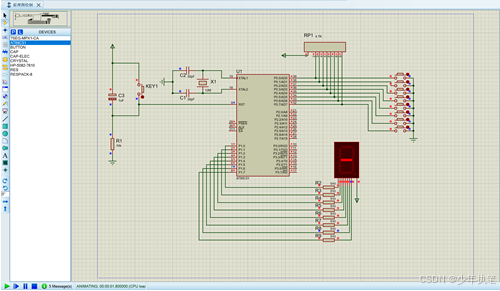

4运行仿真并观察结果：启动仿真，观察数码管的结果，选手是否抢答，按下是否能正确显示
