三级管简介

三极管是电子电路中最重要的器件，它最主要的功能是电流放大和开关作用。

三极管按材料分有两种：锗管和硅管。但使用最多的是硅管。

PNP和NPN两者除了电源极性不同外，其工作原理都是相同的。

常见的三极管为9012、s8550、9013、s8050.单片机应用电路中三极管主要的作用就是开关作用。其中9012与8550为pnp型三极管，可以通用。

硅管和锗管的区别

1：导通电压不同

硅管导通电压0.7v，锗管0.3。

2：正向电阻不同

硅管正向电阻几千欧，锗管几百欧。

3：导热性不同

硅管热稳定性比锗管好很多。

PS:现在市面上包括公司里都是用硅管了，锗管基本看不见了，所以了解一下就好。

三极管的工作状态

三极管的原理三极管有截止、放大、饱和三种工作状态

放大状态主要应用于模拟电路中，且用法和计算方法也比较复杂

而数字电路主要使用的是三极管的开关特性，即只用到了截止与饱和两种状态。

三极管的工作原理

以NPN型三极管为例来说说它的工作原理。

它就是一个以b（基极）电流Ib来驱动流过ce的电流Ic的器件，它的工作原理很像一个可控制的阀门

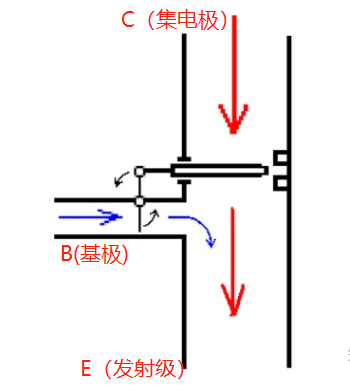

左边细管子里蓝色的小水流冲动杠杆使大水管的阀门开大，就可允许较大红色的水流通过这个阀门。在放大状态中，当蓝色水流越大，也就使大管中红色的水流更大。如果放大倍数是100，那么当蓝色小水流为1千克/小时，那么就允许大管子流过100千克/小时的水。同理，当三极管的放大倍数为100时，当Ib（基极电流）为1mA时，就允许100mA的电流通过Ice。

当b（基极）没电压时，阀门没打开，即为截止状态。

当b（基极）电压与e 极（发射级）在0.7V内时，阀门开了一半，即为放大状态。

当b（基极）比 e 极（发射级）高 0.7V时，阀门开了一半，即为饱和状态。

PS：具体的饱和电流不是固定的，得根据电路来算，网上有现成公式，不过也是μA级的微电流，所以只用截止和饱和两种状态的话直接用MCU信号就可以控制（基极）了。

PNP和NPN的区别

导通电流方向不同：

NPN:三极管导通，电流从c极流向e极。

PNP:三极管导通，电流从e极流向c极。

导通条件不同：

NPN： 当小电流从B至E时（B为+，E为-）， 大电流开始可在C至E流动。流动时只能是单方向（C为+，E为-）

可以这么理解：看箭头方向，朝外为NPN，B到E箭头方向有小电流时，则C到E会有大电流；

PNP：当小电流从E至B时（E为+，B为-），大电流开始可在E至C流动。流动时只能是单方向（E为+，C为-）

可以这么理解：看箭头方向，朝内为PNP，E到B箭头方向有小电流时，则E到C会有大电流；
