LDR6290-QFN28 做Type-C台式显示器 一线通大功率PD3.0 快充与在线升级的运用

LDR6290 PD3.0芯片，是专门为解决大功率台式显示器一线通。随着市场USB-C HOST端设备的实用性普及，周边设备也跟着相应改变。

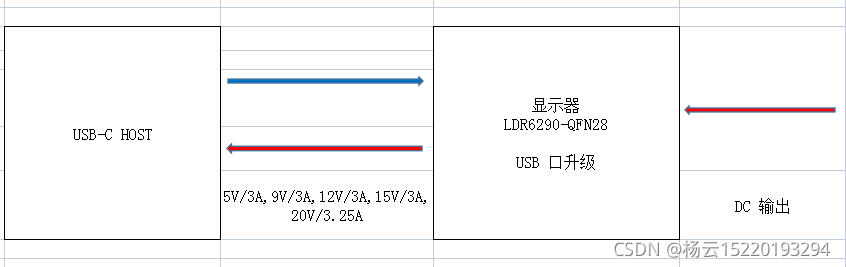

从实用性出发，LDR公司在2021年7月推出了最新的一线通PD3.0芯片LDR6290.通过台式显示器设备的DC电源，直接给USB-C HOST端供电。电压可以调整配置，目前出最大65W 请看图：

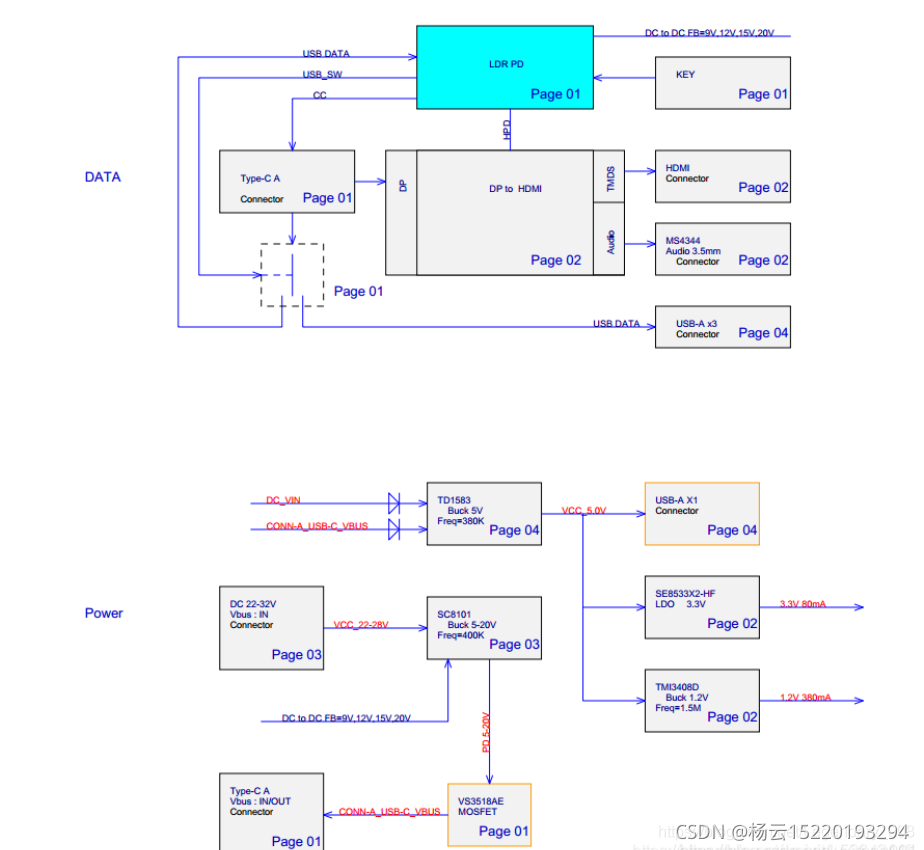

 LDR6290，单USB Type-C接口桌面显示器专用解决方案，主要框架如下:

上图分别从Date和Power两个方面阐述了LDR6290的主要框架。首先从Date上面来看，通过与LDR6290 CC PIN的协议通讯，USB Type-C接口输入DP信号与Date信号，给到单USB Type-C接口桌面显示器的相关功能模块，实现音视频显示与USB3.0/2.0的功能。

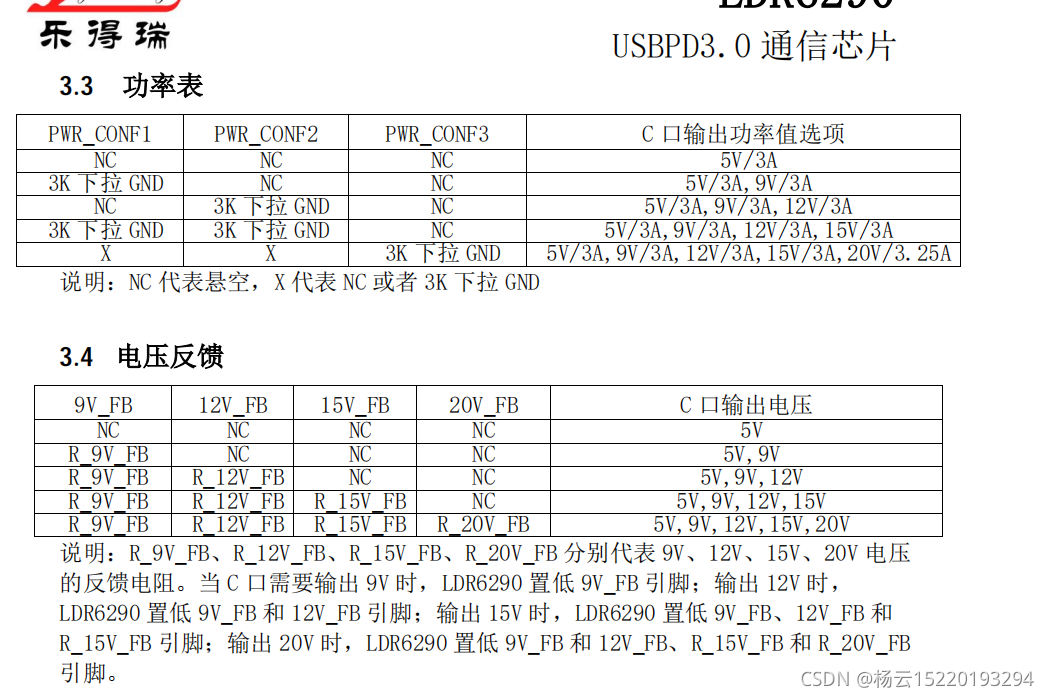

再从Power上面来看，DC接口的22V-32V的电源输入，经过DC-DC芯片，从USB Type-C接口输出5V-9V-12V-15V-20V的电压，当然这个电压输出多少，决定于插入单USB Type-C接口桌面显示器的手机或者显示器跟LDR6290的CC协议通讯，再由LDR6290控制DC-DC芯片的FB产生。**
LDR6290采用QFN封装28PIN 4*4

特点：
应用简要LDR6290
一：芯片内置了 USB 上拉电阻，DP 和 DM 引脚应该直接连接到 USB 总线上。
二：LDR6290 芯片内置了电源上电复位电路，还提供了低电平有效的外部复位输入引
脚。
三：LDR6290 芯片已经内置时钟发生器，无需外部晶体及震荡电容。
四：LDR6290 芯片支持 5V 电源电压或者 3.3V 电源电压。当使用 5V 工作电压时，
五：LDR6290 芯片的 VDD 引脚输入外部 5V 电源，并且 V33 引脚应该外接容量为
0.1uF 的电源退耦电容。当使用 3.3V 工作电压时，LDR6290 芯片的 V33 引脚应该
与 VDD 引脚相连接，同时输入外部的 3.3V 电源，并且与 LDR6290 芯片相连接的
其它电路的工作电压不能超过 3.3V。
六：LDR6290 可以支持 Billboard 描述符，根据弹出窗口的不同知道问题所在。
七：LDR6290具备了LDR6282的兼容性 并且封装PIN少 同样具备了可以在线升级功能 特别是在任天堂游戏机兼容的可选型 灵活的电压配置选择 等

欢迎做台式的朋友留言沟通，更多资料随后有时间会整理出来。
