简述FE2.1-USB2.0一托七应用及设计要点

FE2.1是汤铭的USB2.0多口HUB芯片，简单理解就是一口A2.0（480M）进出七口2.0的芯片。这样的芯片避开了一托四2.0芯片级联出现的复位时序等问题，是做多口2.0应用的比较好的芯片。为啥要用老的HUB-A2.0芯片来做文章呢！其实是很多朋友都在问这样的芯片。

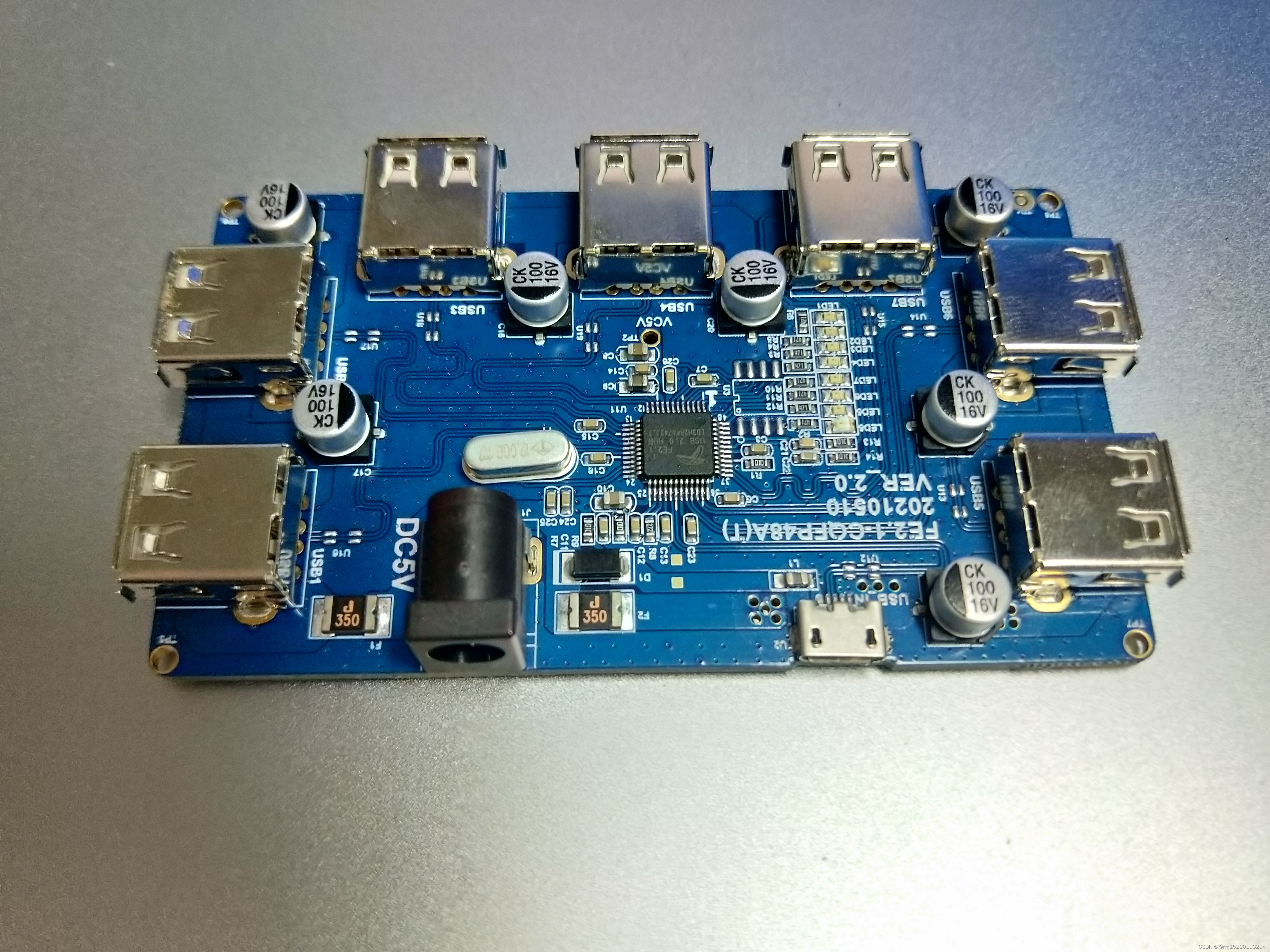

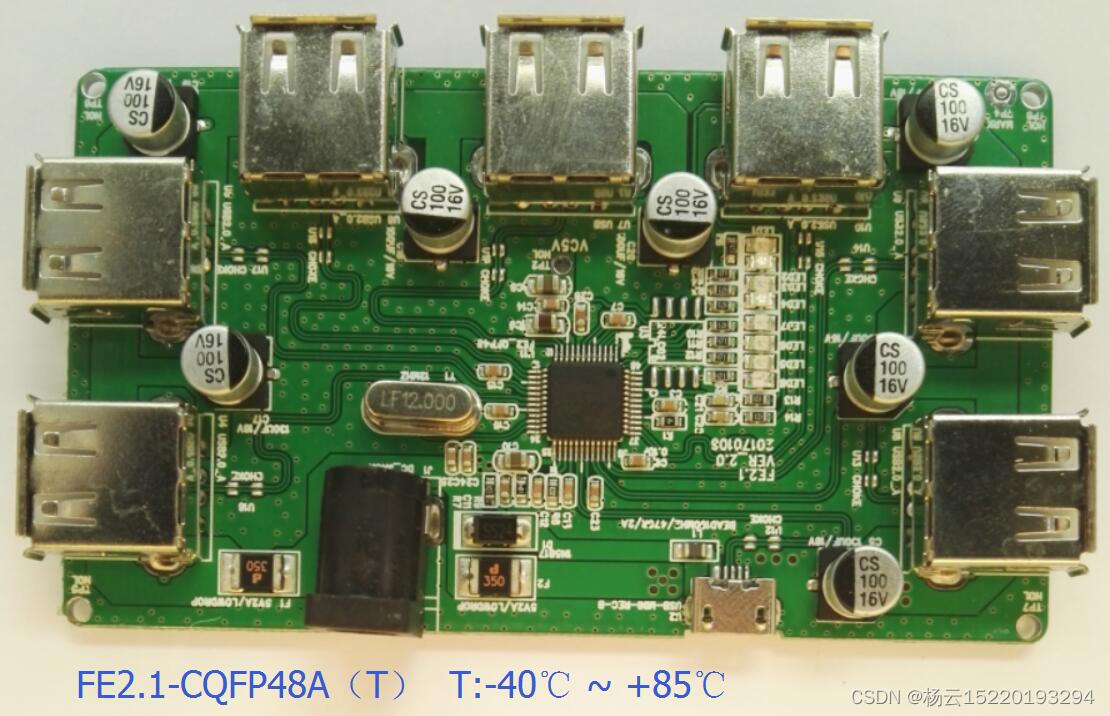

FE2.1封装为两种48-LQFP与64-LQFP。同时也分为商规（0-70°）与工规(-40-85°)

设计大致注意事项：
1）(DP//DM)数据线串电阻：不可以串联大于2.2R电阻，否则数据通讯不稳定。推荐：按参考原理图数据线上放共模电感；参数：90欧400mA。

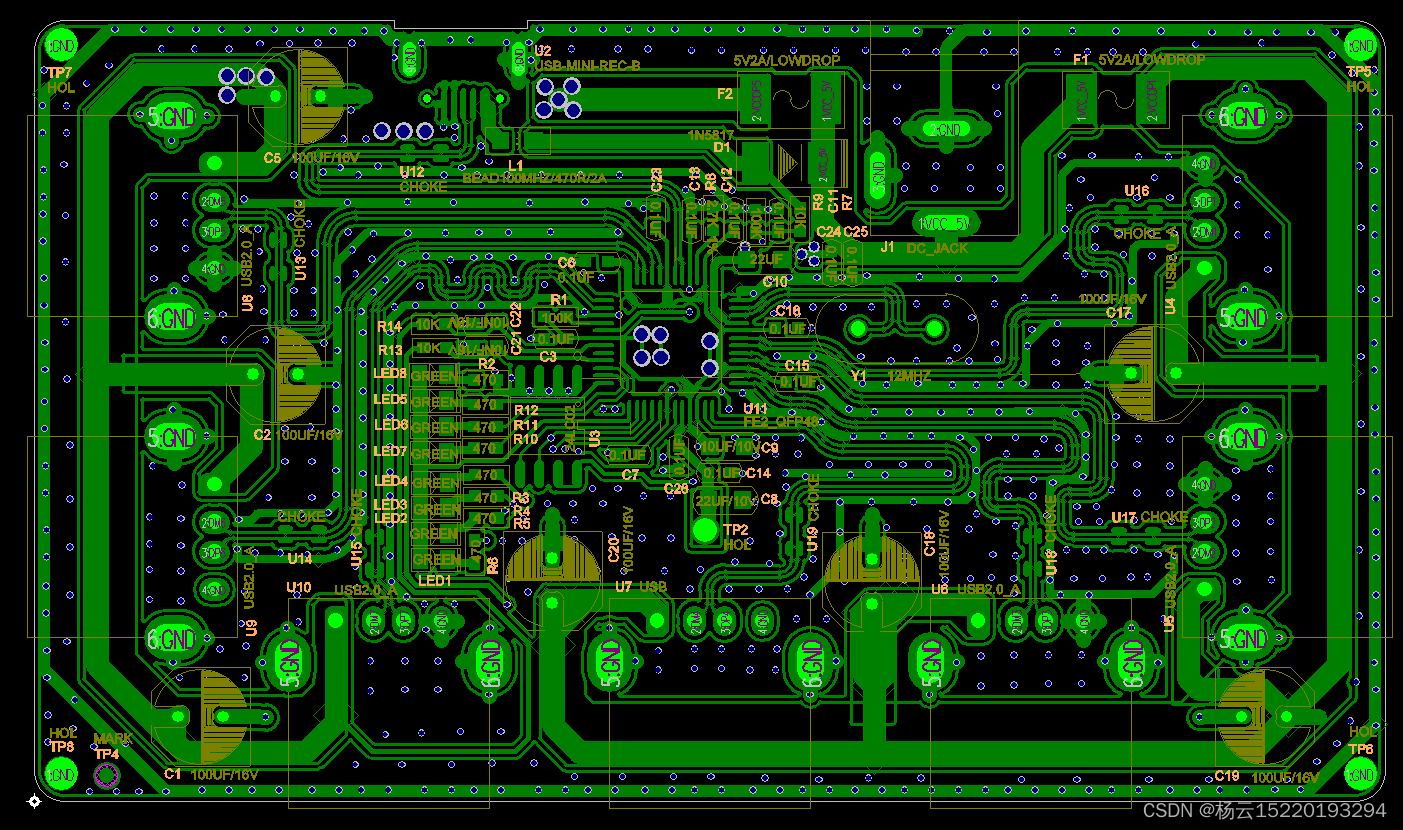

2）(DP//DM)数据线PCB LAYOUT：
a)走差分线不可以分开走线，过障碍必须两根线同时绕行，切勿在DM/DP中间有其它数据线或地线和过孔。
b)推荐LAYOUT 10-8-6-8-10 mil。10 mil数据线离包地铜皮距离；8 mil(DP/DM)数据线PCB线宽；6 mil数据线DP/DM间距。
c)数据两边包铜必须放延数据线放地过孔对，同一侧边地过孔间距约1.5mM。
d)数据线PCB 走线长度不得长于15CM；不得短于3CM。推荐DP/DP PCB设计线长3-5CM。原厂测试发现DP/DM在PCB上线长超过5CM时，眼图变形；短于2CM时，HUB对静电极为敏感。
e)数据线LAYOU时不要超过15个弯道，两对过孔。尽量弧形走线；尽量避免小角度转角；（切勿90度转角）
f)数据线差分线组，尽量等长，如果做不了等长也不要一根直线另一根走蛇形线；同组DM/DP长度相差不超过3mM不会出数据丢包问题。

2）电源设计
超过5V电源接入HUB板。最好预留可供调试的器件，比如电源共模电感；电源地与主板地隔离不要共地。HUB 5V输入电源串0805磁珠，当电源不稳定时可以改成1-2R电阻。
如果主电源超过9V，建议改成用3.3V给HUB供电；防止HUB芯片被浪涌电流损坏。浪涌电流有可能会透过DM/DP将HUB芯片损坏；请设计时一定注意。

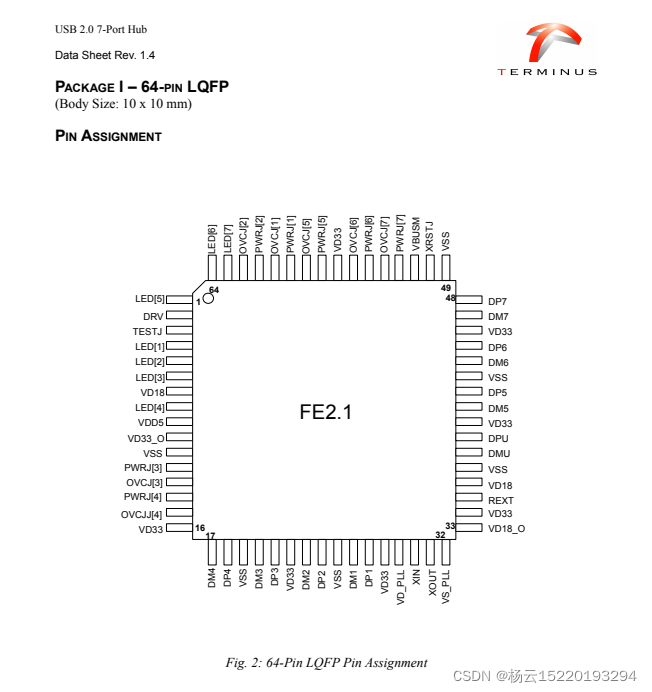

一 特殊管脚说明
1）43/45脚__OVCJ, 漏电检测。与44脚组合使用，如不需检测则接10K电阻上拉到5V（可以10K上拉到3.3V但不可以空置）
按标准线路画板，此脚高电平为正常工作状态，低电平为保护状态。
45-OVCJ1：关联1、2、3、4（Port）
43-OVCJ5：关联5、6、7（Port）
2）27脚__REXT,外挂电阻2.7K_1%。此电阻为IC参考电电压电阻，画板时这个电阻不能受到其它信号干扰。此电阻须良好的与大地相接。如果要过孔与地相接，请两以上过孔。
3）40脚__XRSTJ,复位脚，请按标准原理图画板，不要用软件长时间强拉至低电平。
此脚长时低电平，IC处于复位工作状态。（非正常工作）

4. 41脚__VBUSM,USB检测脚。（10K拉高到3.3V ，所有USB无通迅5秒后进入休眠）
   高电平：USB接入:IC进入工作状态。
   低电平：USB弹出，IC进入休眠状态。
   5）1脚__DRV,工作指示灯输出
   接指示灯或空置：数据通讯模式。（与LED1//LED7组成，USB通迅指示灯）（有数据通讯时，端口对应指示灯亮。其它时间灯不亮）
   6）44脚__POWRJ,漏电保护。与43/45脚组合使用。当43/45脚低电位时，发出高电平，启动保护IC截止USB POT 电压。（不用保护时空置）


如果有用到的朋友，需要更多咨询可以留言交流。
