首先在NVMe上运用:

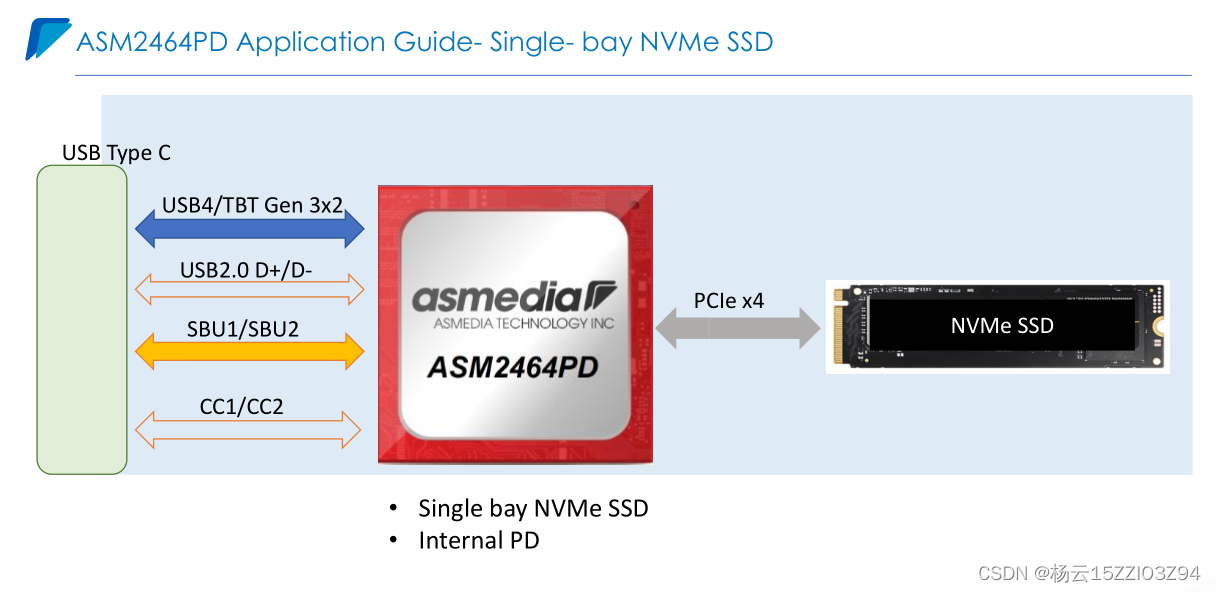

一：ASM2464PD（现在可以做带PD的方案）
在这里插入图片描述

二：ASM2464PDX

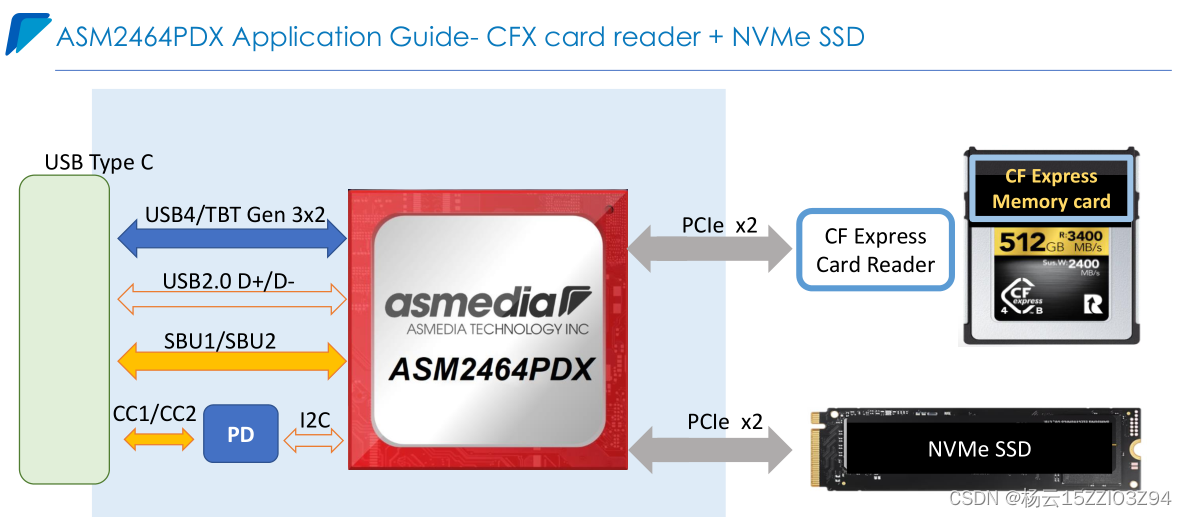

1： Application Guide- CFX card reader + NVMe SSD

在这里插入图片描述

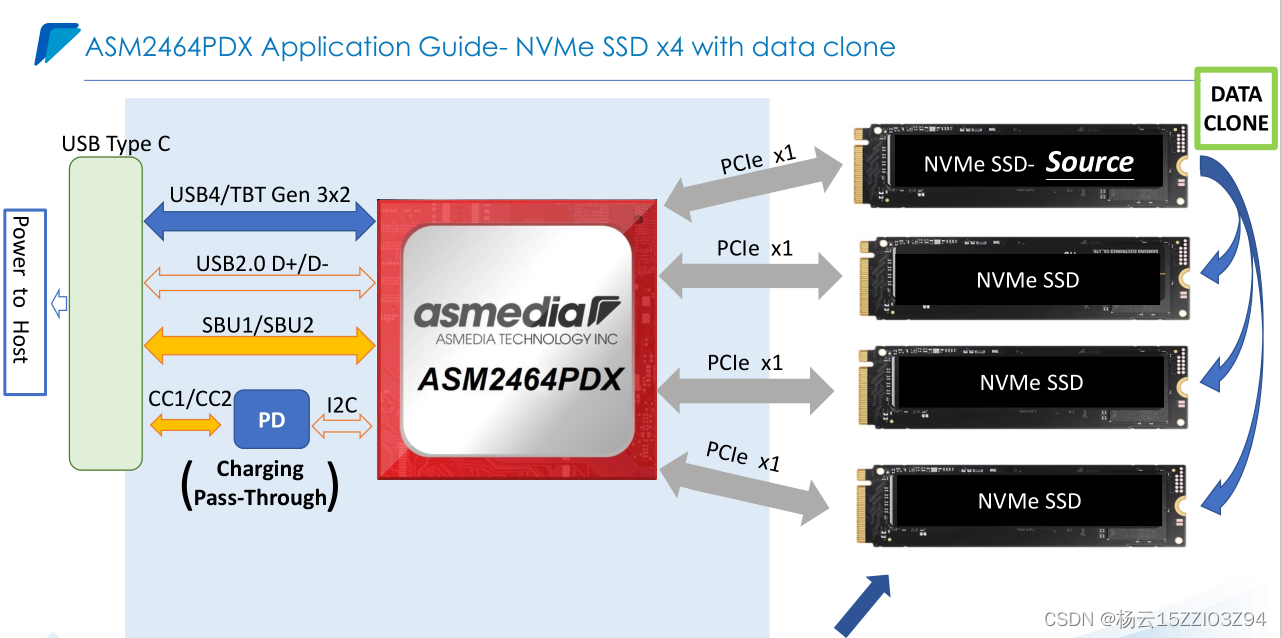

2：ASM2464PDX Application Guide- NVMe SSD x4 with data clone
在这里插入图片描述

三：在NVMe SSD运用的兼容设备如下:TBT 5 / TBT 4 / TBT 3 USB 4- 40G USB 3.2 Gen2x2- 20G USB 3.2 Gen 2x1- 10G USB 3.2 Gen 1- 5G USB 3.2 Gen 1- 5G。

在PCIE上运用

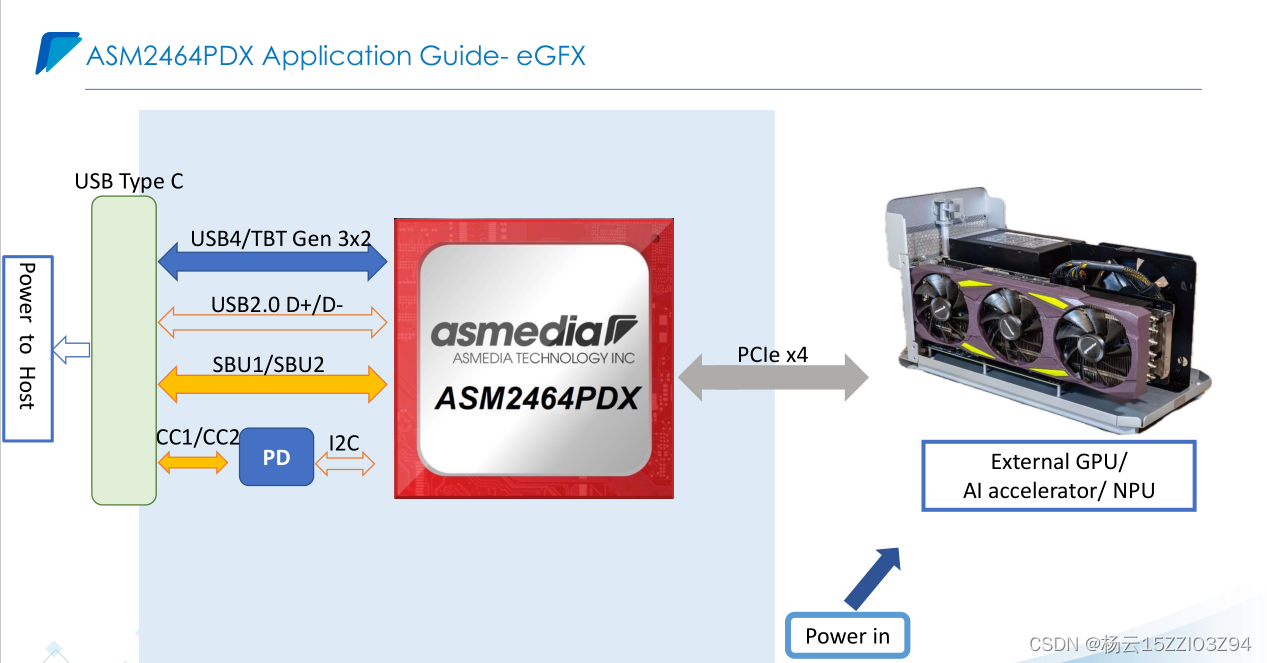

1：ASM2464PDX Application Guide- eGFX
在这里插入图片描述

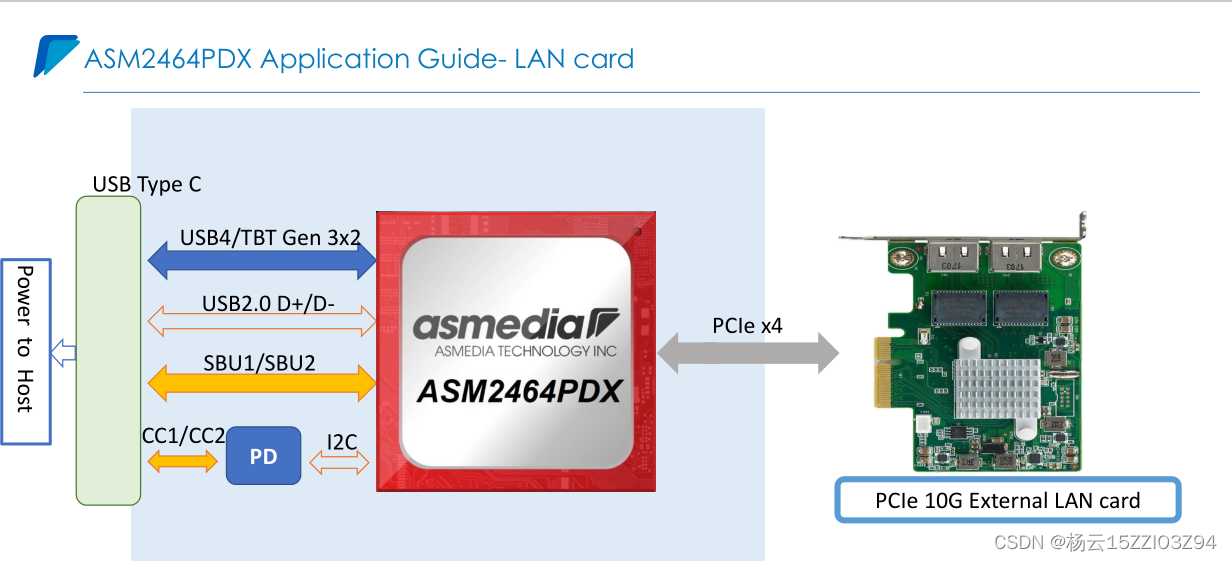

2：ASM2464PDX Application Guide- LAN card
在这里插入图片描述

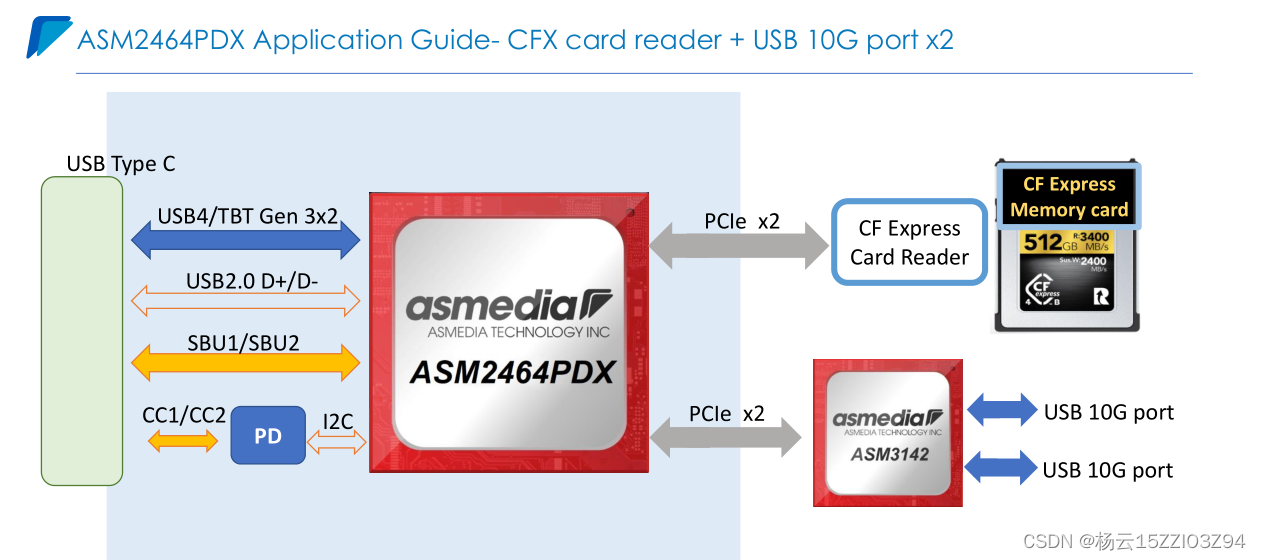

3：ASM2464PDX Application Guide- CFX card reader + USB 10G port x2
在这里插入图片描述

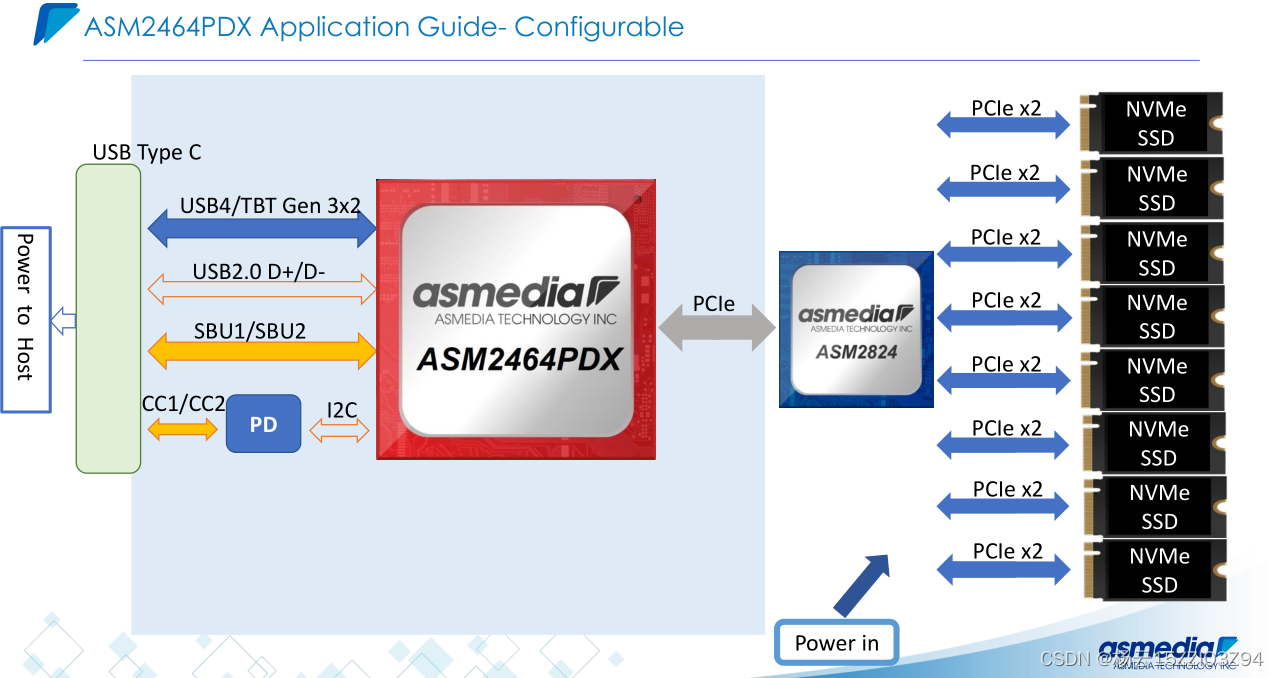

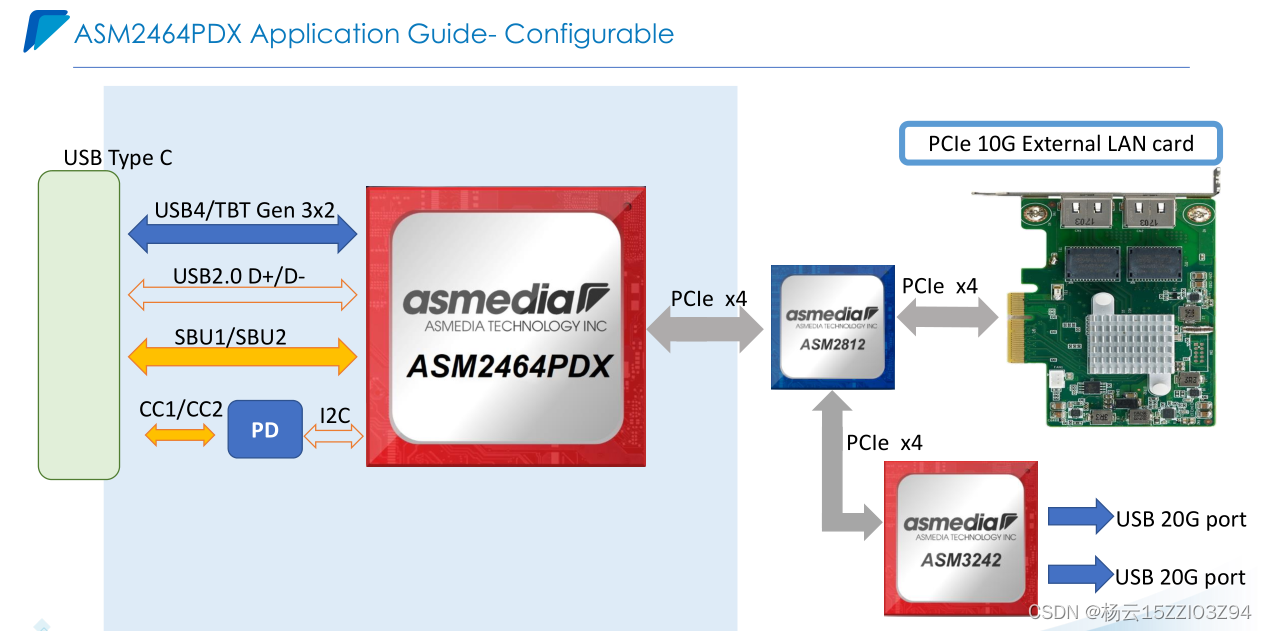

4：ASM2464PDX Application Guide- Configurable
在这里插入图片描述

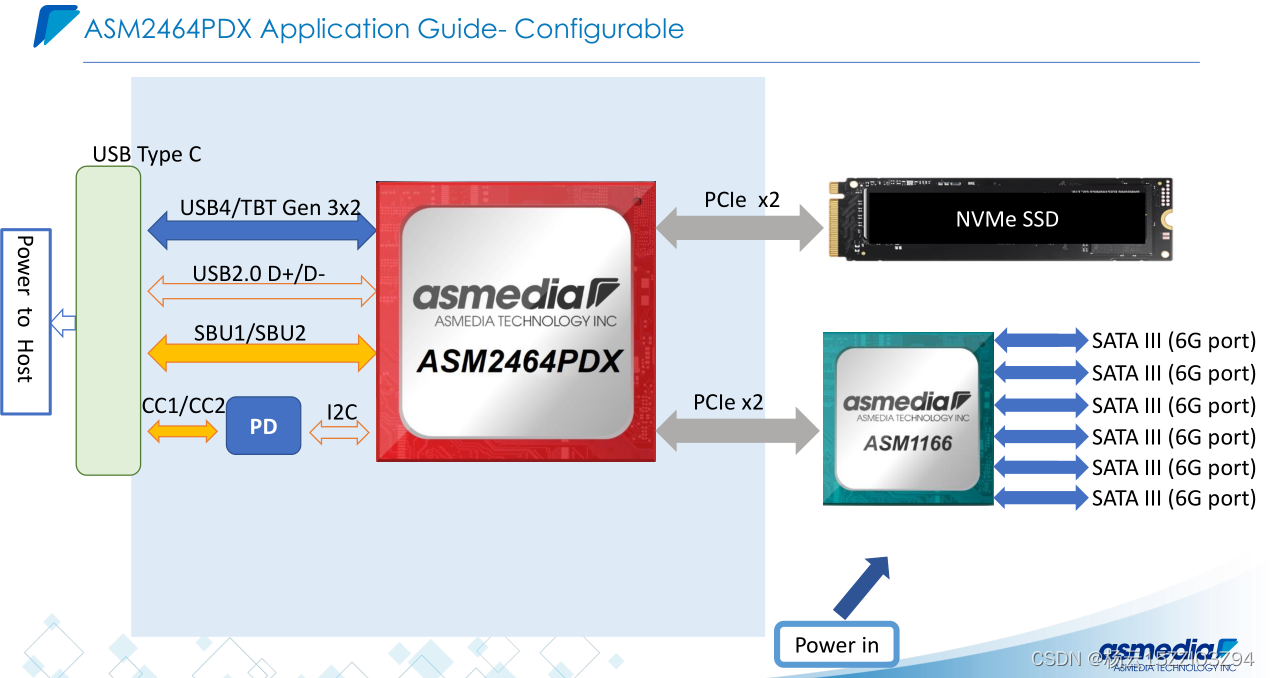

5：ASM2464PDX Application Guide- Configurable
在这里插入图片描述

6：ASM2464PDX Application Guide- Configurable
在这里插入图片描述

7：ASM2464PDX Application Guide- Configurable
在这里插入图片描述

8：ASM2464PDX在PCIE运用兼容设备 USB 4 & TBT 3, 4 ,5
总结：ASM2464PD主要运用USB4转NVMe,ASM2464PDX主要用USB4转PCIE。为避免走弯路，浪费资源。支持制度，设计，打样，生产等服务 ！期待深入交流合作。
