网络安全等级保护测评 S3A3 安全物理环境 详解

概要

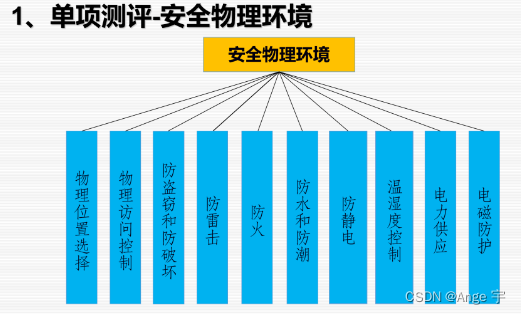

网络安全等级保护S3A3安全物理环境中主要包括以下10个部分：

物理位置选择、物理访问控制、防盗窃和防破坏、防雷击、防火、防水和防潮、防静电、温湿度控制、电力供应、电磁防护

主要参考以下7个资料：

• GB-T 22239-2019 信息安全技术 网络安全等级保护基本要求

• GB-T 28448-2019 信息安全技术 网络安全等级保护测评要求

• 网络安全等级保护基本要求（通用要求部分）应用指南

• 网络安全等级保护基本要求（扩展要求部分）应用指南

• 网络安全等级测评师培训教材（初级）2021版

• 网络安全等级保护测评安全物理环境测评指导书

• T-ISEAA 001-2020 网络安全等级保护测评高风险判定指引

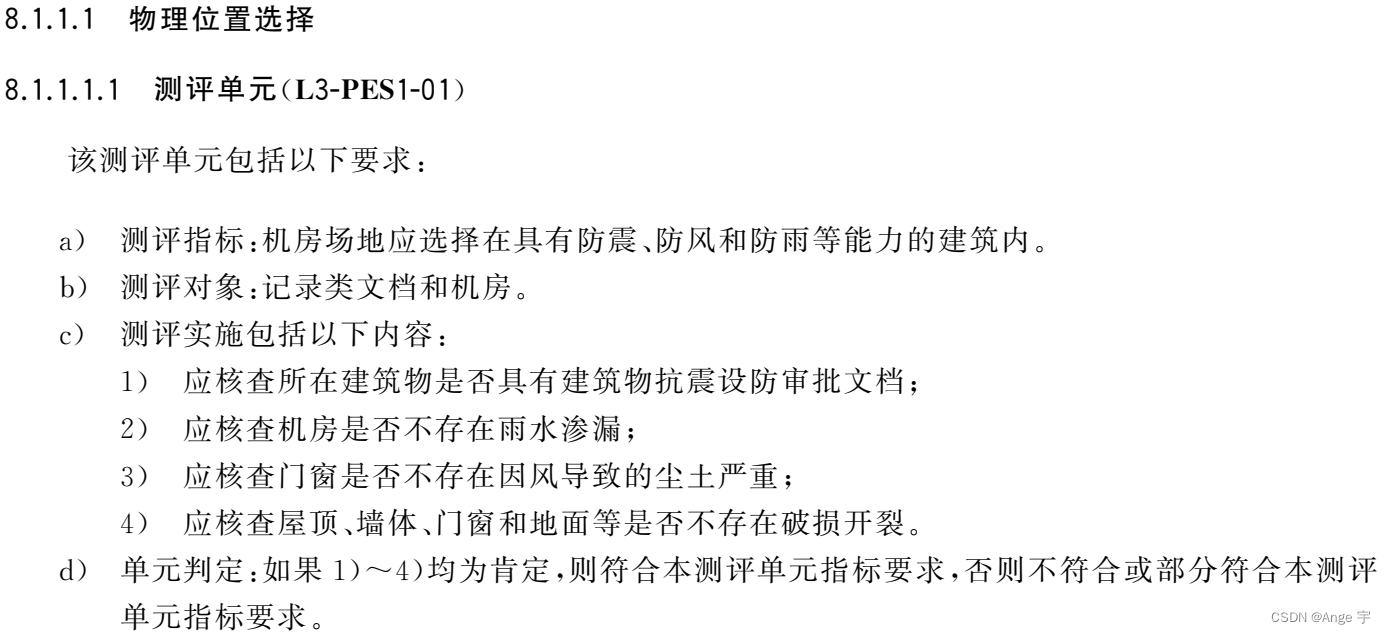

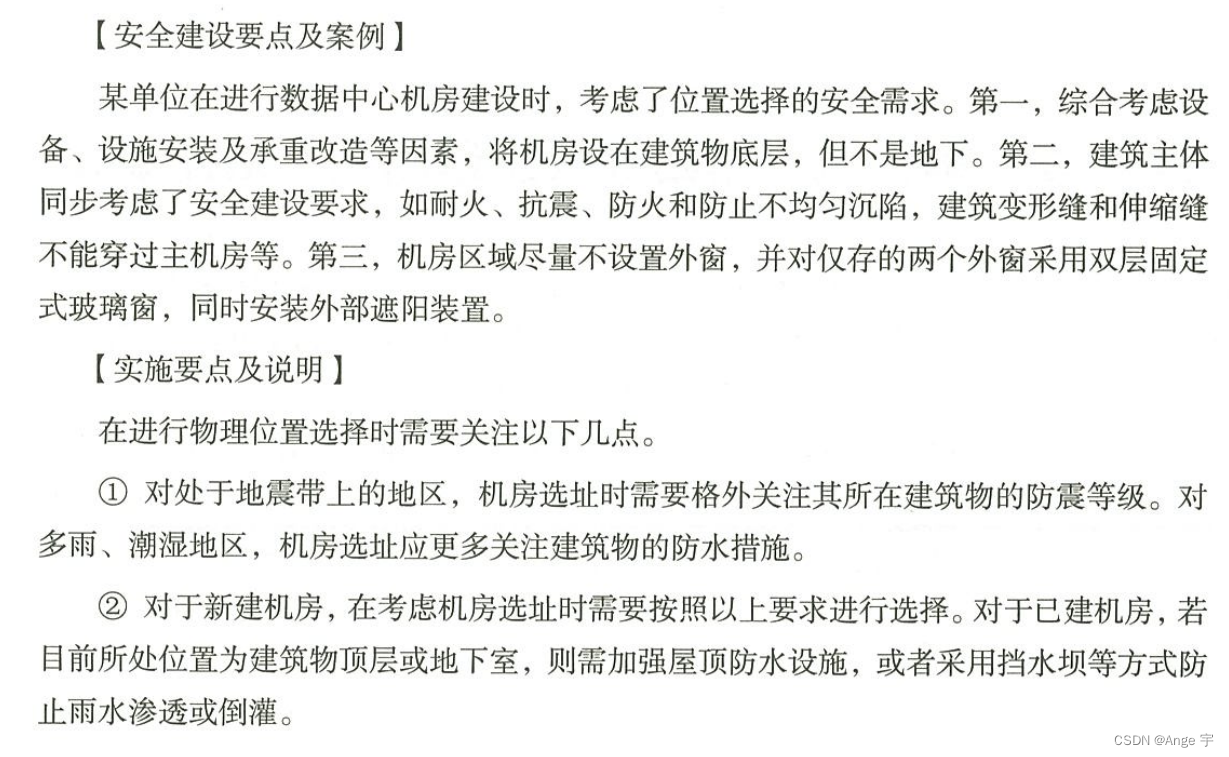

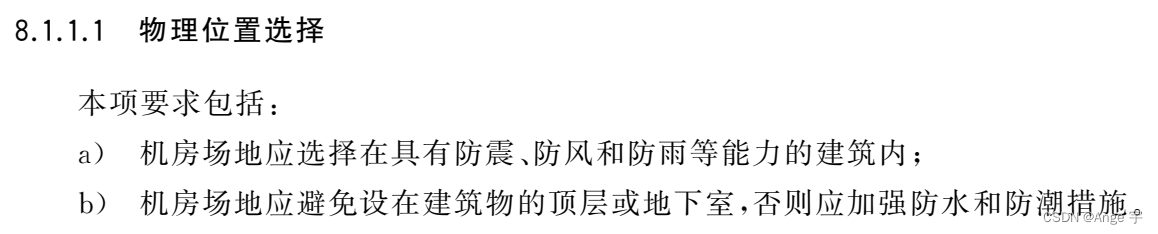

物理位置选择

基本要求

测评要求

应用指南

a）机房场地应选择在具有防震、防风和防雨等能力的建筑内。

测评实施关注对象

1）抗震设防审批文档
2）天花板
3）门窗
4）屋顶、墙体、地面

结果记录

1）经核查，机房具有机房验收文档，包含大楼抗震设防审批文档；
2）经核查，机房天花板不存在雨水渗透；
3）经核查，机房无窗户；
4）经核查，机房屋顶、墙体、地面不存在破损开裂。

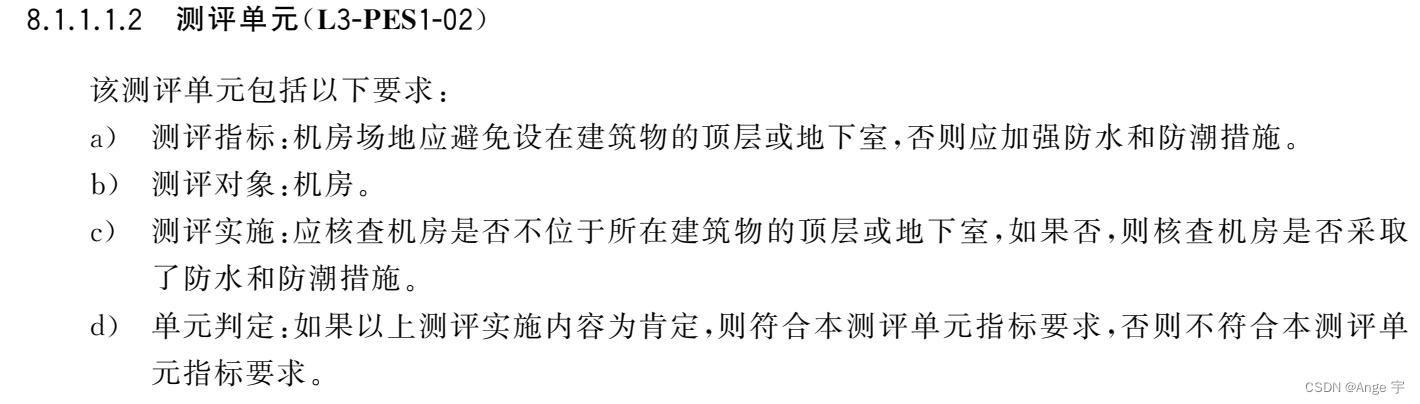

b）机房场地应避免设在建筑物的顶层或地下室，否则应加强防水和防潮措施。

测评实施关注对象

机房场地

结果记录

经核查：机房位于XXX省XXX市XXX路2号调度大楼5楼，不处于建筑物顶层或地下室，已采取基本防水措施，无水渗漏现象。

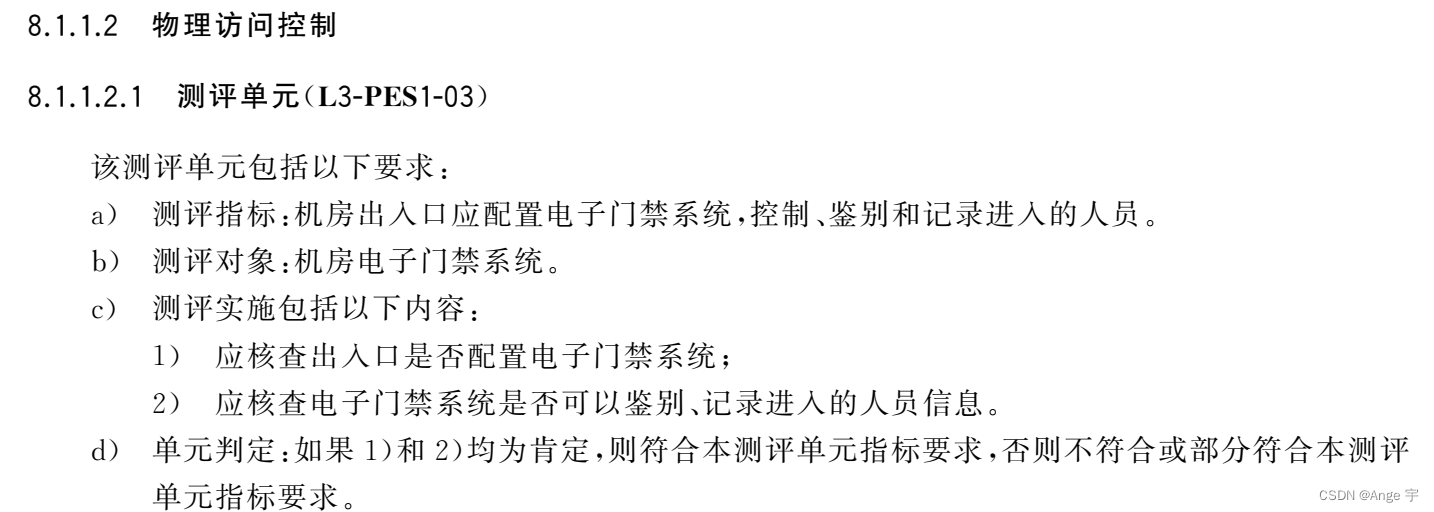

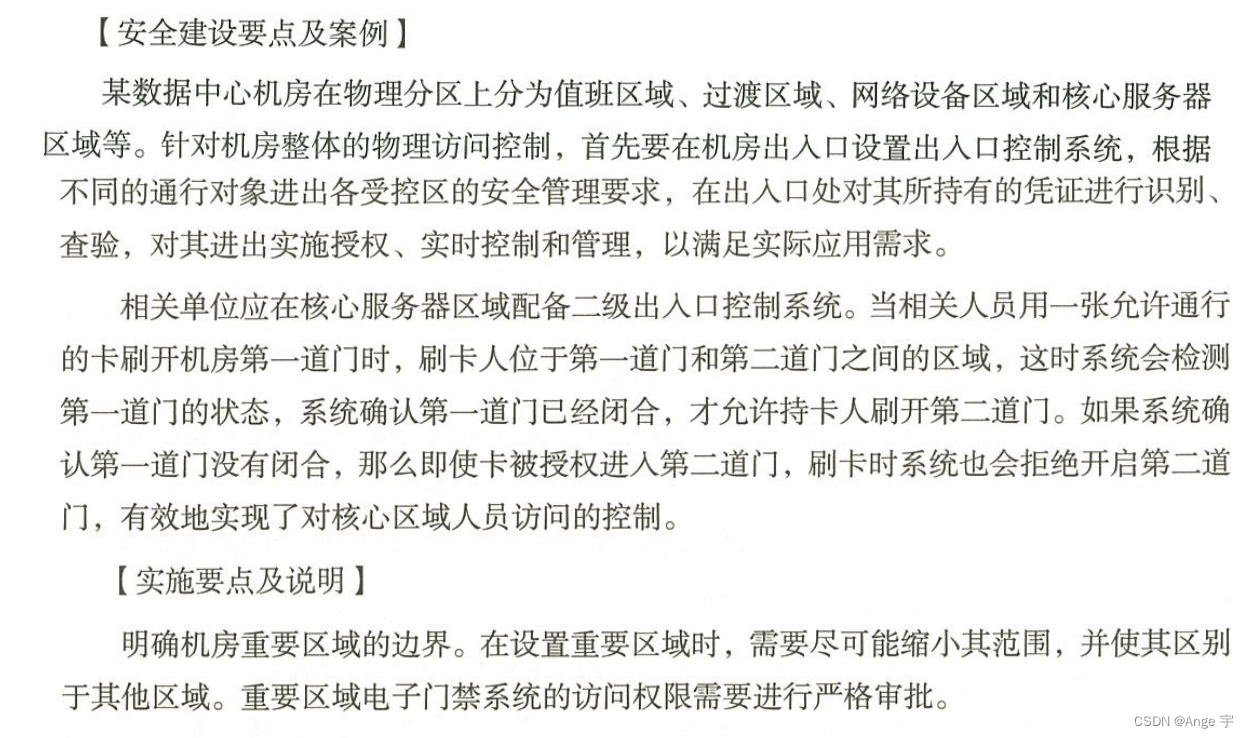

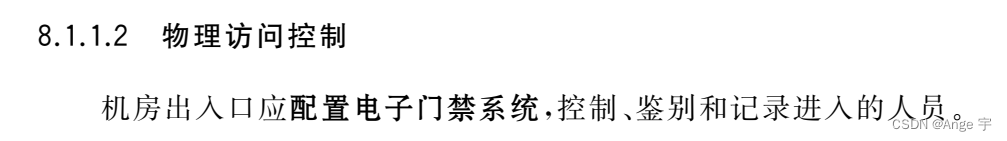

物理访问控制-a高

基本要求

应用指南

a）机房出入口应配置电子门禁系统，控制、鉴别和记录进入的人员。

测评实施关注对象

机房电子门禁系统

结果记录

1）经核查，XXX机房出入口配置有指纹、密码、ID卡、人脸识别门禁系统；
2）经核查，电子门禁系统工作正常，可以鉴别、记录进入的人员信息。

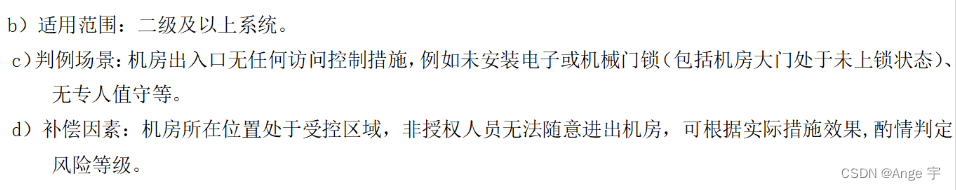

高风险判定指引

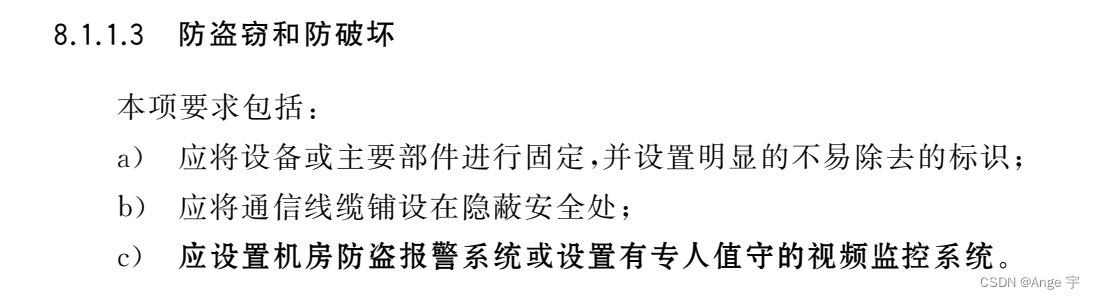

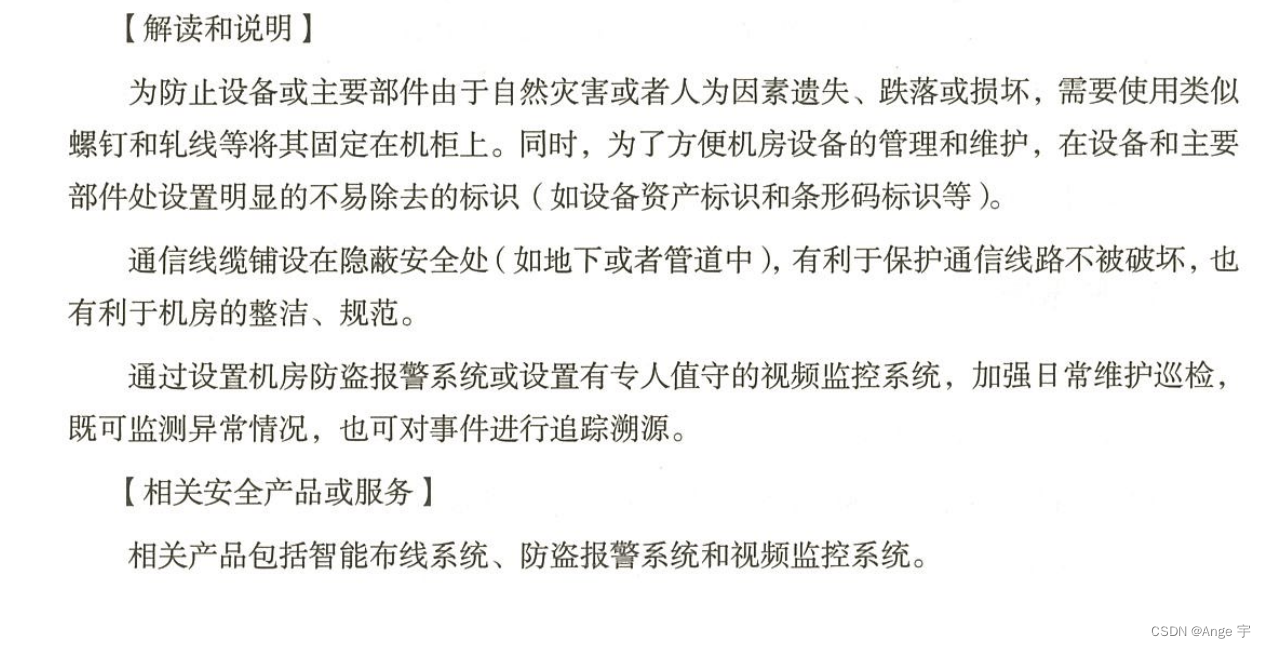

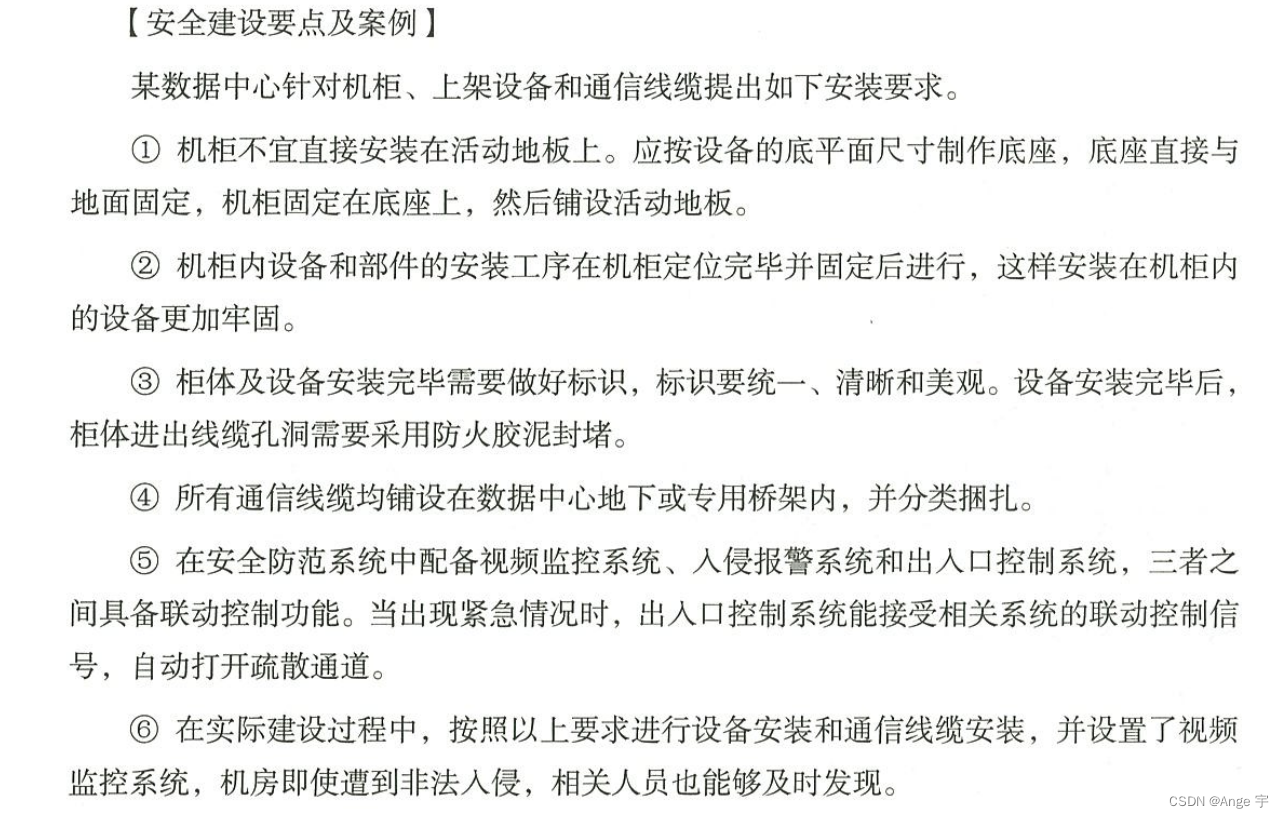

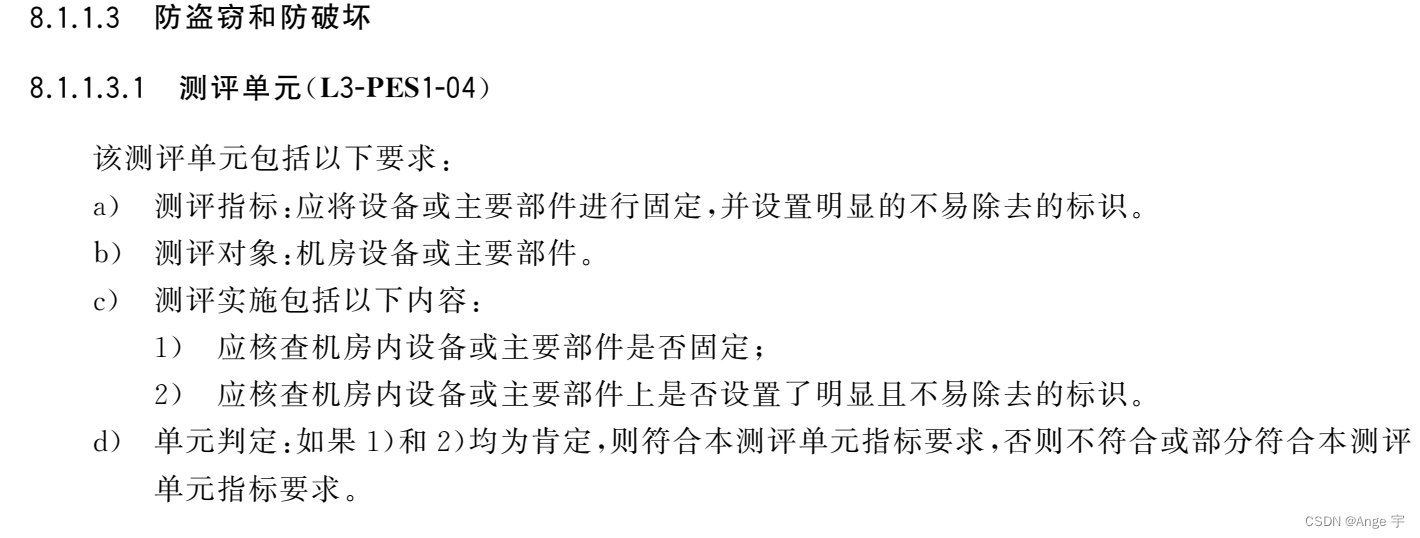

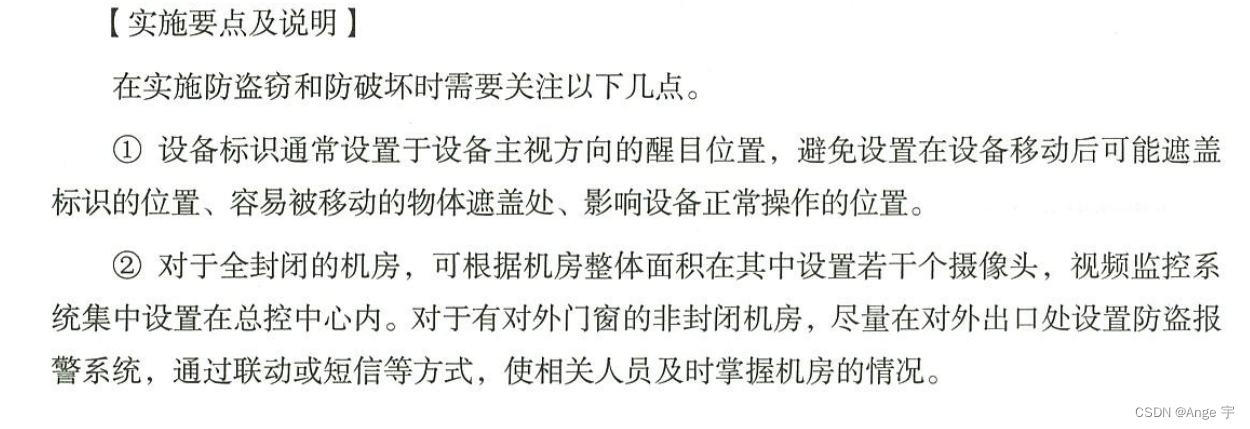

防盗窃和防破坏-c高

基本要求

测评要求

应用指南

a）应将设备或主要部件进行固定，并设置明显的不易除去的标识。

测评实施关注对象

机房内设备或主要部件

结果记录

1）经核查，XXX机房内设备均固定在机柜内，机柜与地面钢架联接；
2）经核查，设备均设置了不易除去的标签。

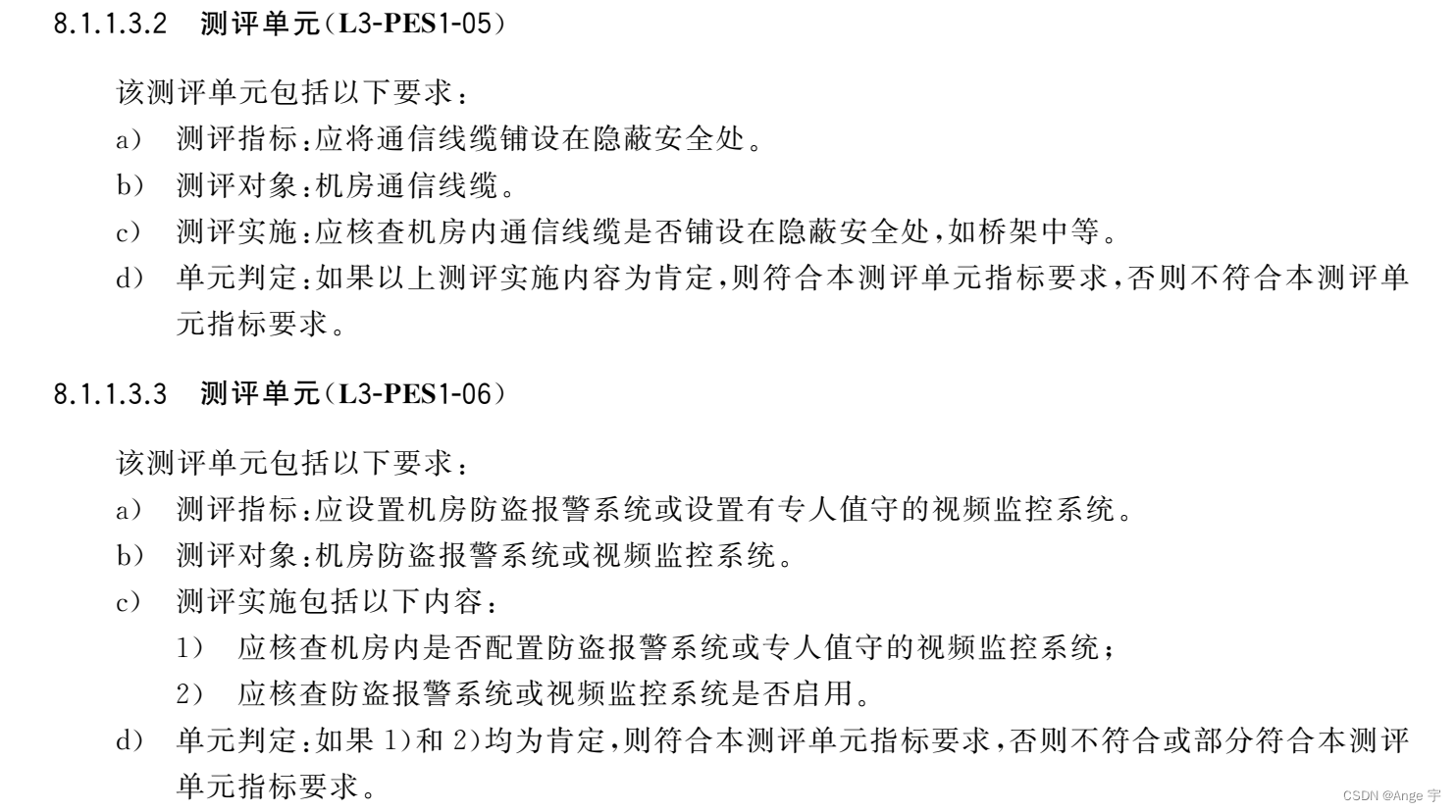

b）应将通信线缆铺设在隐蔽安全处。

测评实施关注对象

机房通信线缆

结果记录

经核查，XXX机房内通信线缆均铺设在桥架内。

c）应设置机房防盗报警系统或设置有专人值守的视频监控系统。

测评实施关注对象

机房防盗报警系统或视频监控系统

结果记录

1）经核查，XXX机房部署视频监控系统，设有运维监控室专人24小时值守；
2）经核查，视频监控系统正常启用，视频监控画面显示正常。

或者

经核查：1、机房设置有6个视频监控且运行正常，监控范围可覆盖整个机房，设置有专人进行7*24小时值守；2、视频监控系统运行正常，可以实现机房的实时监控。

高风险判定指引

防雷击

基本要求

测评要求

应用指南

a）应将各类机柜、设施和设备等通过接地系统安全接地。

测评实施关注对象

机房内机柜、设施和设备接地情况

结果记录

经核查，XXX机房内机柜、设施和设备均已通过接地系统安全接地。

b）应采取措施防止感应雷，例如设置防雷保安器或过压保护装置等。

测评实施关注对象

机房防雷设施

结果记录

1）经核查，XXX机房配电箱、配电柜内设置防雷保护器；
2）经核查，防雷装置通过国家有关部门的技术检测。

防火-a高

基本要求

测评要求

应用指南

a）机房应设置火灾自动消防系统，能够自动检测火情、自动报警，并自动灭火。

测评实施关注对象

机房防火措施，包括消防系统、消防设备、灭火器

结果记录

1）经核查，XXX机房的三楼和四楼均已部署火灾自动消防系统，能够自动检测火情、自动报警，并自动灭火；
2）经核查，现场检测火灾自动消防系统工作正常。

或者

经核查：1、机房已设置4台90kg柜式七氟丙烷气体灭火装置HFC-227ea，设置有4个二氧化碳灭火器，已安装6个烟感报警器，3个温感报警器，安装有火灾声光警报器、火灾报警控制器JB-QB-GST200、气体灭火控制器GST-QKP04/2且运行正常；2、七氟丙烷自动灭火装置、二氧化碳灭火器、火灾声光警报器、火灾报警控制器JB-QB-GST200、气体灭火控制器GST-QKP04/2均处于正常状态，具有定期维护记录且已更新至最新日期，可以实现机房的自动检测火情、自动报警和自动灭火。

高风险判定指引

b）机房及相关的工作房间和辅助房应采用具有耐火等级的建筑材料。

测评实施关注对象

机房验收类文档

结果记录

经核查，XXX机房采用耐火等级二级的建筑材料。

或者

经核查：机房采用钢筋混凝土以及防火铁板等耐火材料建造，具有耐火强度。

c）应对机房划分区域进行管理，区域和区域之间设置隔离防火措施。

测评实施关注对象

机房区域和区域之间隔离防火措施

结果记录

1）经访谈机房管理员，机房进行了区域划分，分为值班区域、过渡区域、网络设备区域、安全设备区域和核心服务器区域等；
2）经核查，机房划分区域进行管理，区域和区域之间设置物理隔离防火措施。

或者

经核查：1、机房机柜已划分为2排，各排之间留有一定安全距离，具有防火措施；2、设备均处于机柜内，机柜之间具有一定间距，机柜底下已刷防火漆，具备防火措施。

防水和防潮

基本要求

测评要求

应用指南

a）应采取措施防止雨水通过机房窗户、屋顶和墙壁渗透。

测评实施关注对象

机房窗户、屋顶和墙壁

结果记录

经核查，机房内屋顶、墙壁均采取了防雨水渗透处理措施。

或者

经核查：机房已采取防雨水渗透的措施，无窗户，屋顶和墙壁均已采取密封措施以防雨水渗透，未出现漏水、渗透或返潮现象。

b）应采取措施防止机房内水蒸气结露和地下积水的转移与渗透。

测评实施关注对象

机房水蒸气和地下积水

结果记录

1）经核查，机房精密空调底部区域制作有挡水围堰；
2）经核查，空调区域都安装漏水报警器。

或者

经核查：1、机房已配备3组VERTIV精密空调，1组阔航柜式正压型洁净新风机XJG-2500以防止水蒸气结露，控制机房温湿度；2、空调机组下已设置漏水检测绳且已连接安之源动环系统，可以在湿度过大时提供报警，亦可防止地下积水的转移与渗透。

c）应安装对水敏感的检测仪表或元件，对机房进行防水检测和报警。

测评实施关注对象

机房防水检测设施

结果记录

1）经核查，机房空调区域都安装漏水报警器；
2）经核查，漏水报警器处于正常工作状态。

或者

经核查：1、空调机组下已设置漏水检测绳且已连接安之源动环系统，可以在湿度过大时提供报警；2、经核查有防水检测装置且运行正常。

防静电

基本要求

测评要求

应用指南

a）应采用防静电地板或地面并采用必要的接地防静电措施。

测评实施关注对象

防静电地板或地面；接地防静电措施

结果记录

1）经核查，机房采用防静电地板；
2）经核查，机房采用必要的接地防静电措施,同时地板下安装等电位铜带。

或者

经核查：1、机房地面已设置防静电地板进行铺设；2、机房内已采取接地防静电措施，进入机房需佩戴安全帽、穿绝缘鞋等均可有效防止静电的产生。

b）应采取措施防止静电的产生，例如采用静电消除器、佩戴防静电手环等。

测评实施关注对象

静电消除器、佩戴防静电手环

结果记录

经核查，机房采用佩戴鞋套措施防止静电的产生。

或者

经核查：机柜内已配备防静电手环等静电消除设备，操作过程中会避免产生静电而引起安全事故。

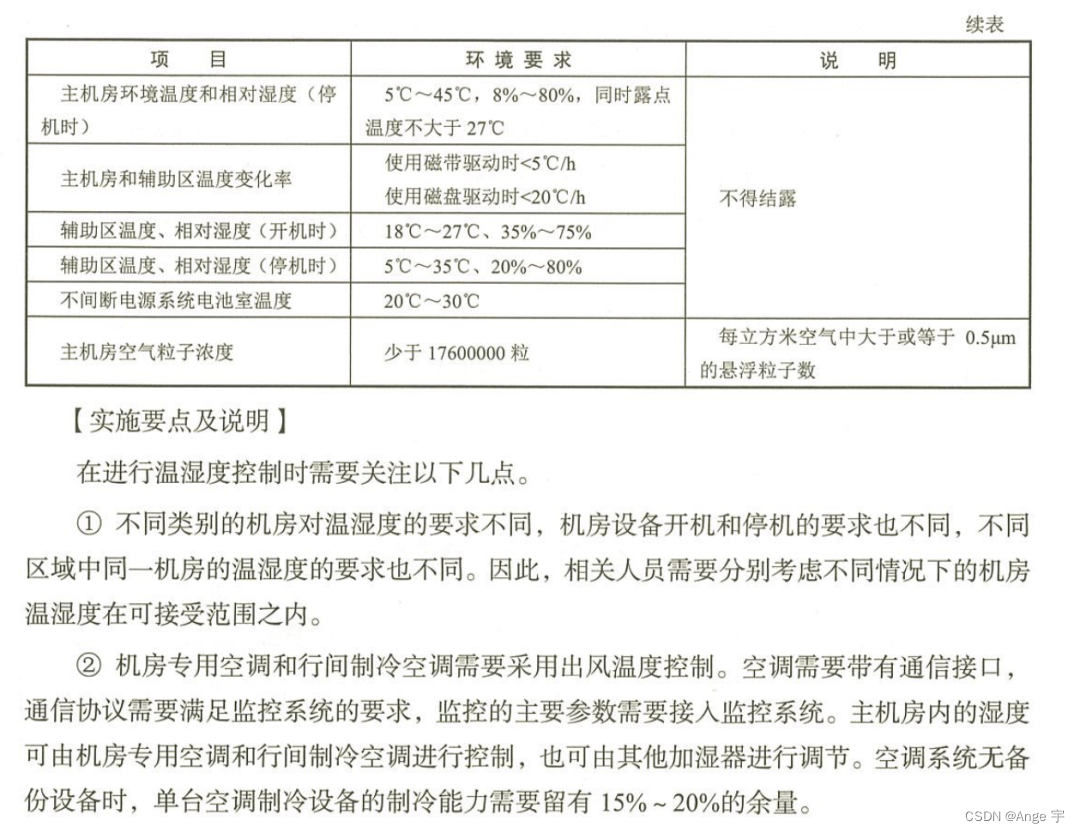

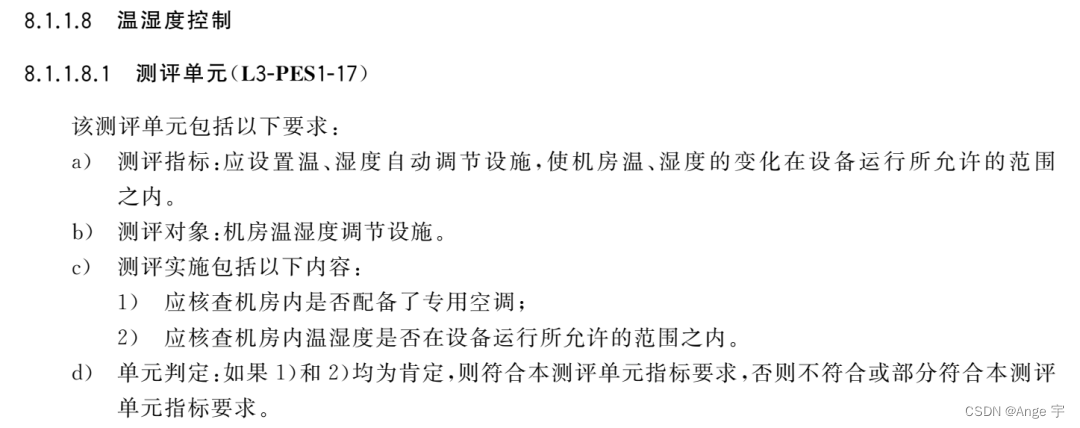

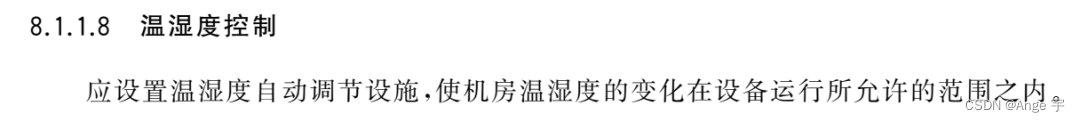

温湿度控制

测评要求

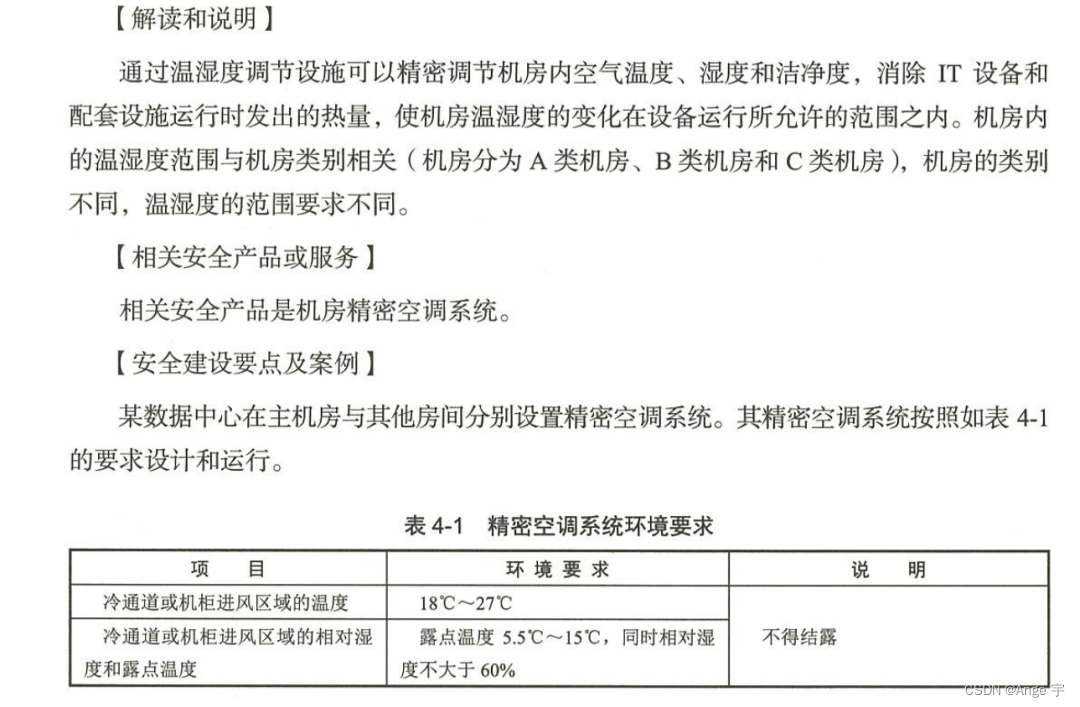

应用指南

a）应设置温湿度自动调节设施，使机房温湿度的变化在设备运行所允许的范围之内。

测评实施关注对象

机房温湿度调节设施

结果记录

1）经核查，机房部署有精密空调；
2）经核查，机房精密空调具备自动调节温湿度功能，温度范围为22℃到24℃，湿度为40%~60%。目前温度23℃，湿度为50%，温湿度在设备运行所允许的范围之内。

或者

经核查：1、机房已配备3组VERTIV精密空调，1组阔航柜式正压型洁净新风机XJG-2500，可以有效控制机房温湿度；2、机房已设置温湿度检测仪，可以保证机房温湿度在设备运行所允许的范围内，实时监测到机房温度20℃，湿度42.8%RH。

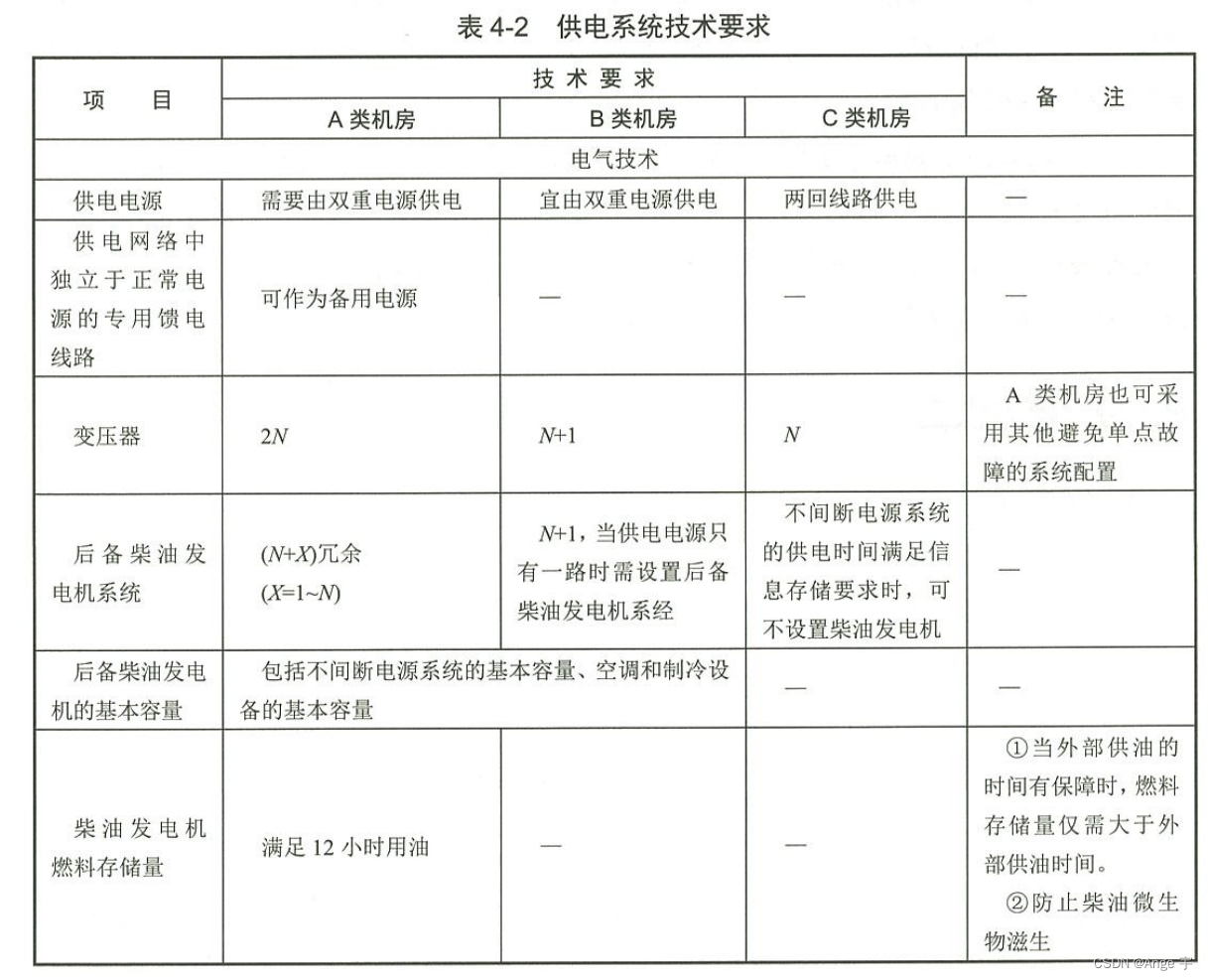

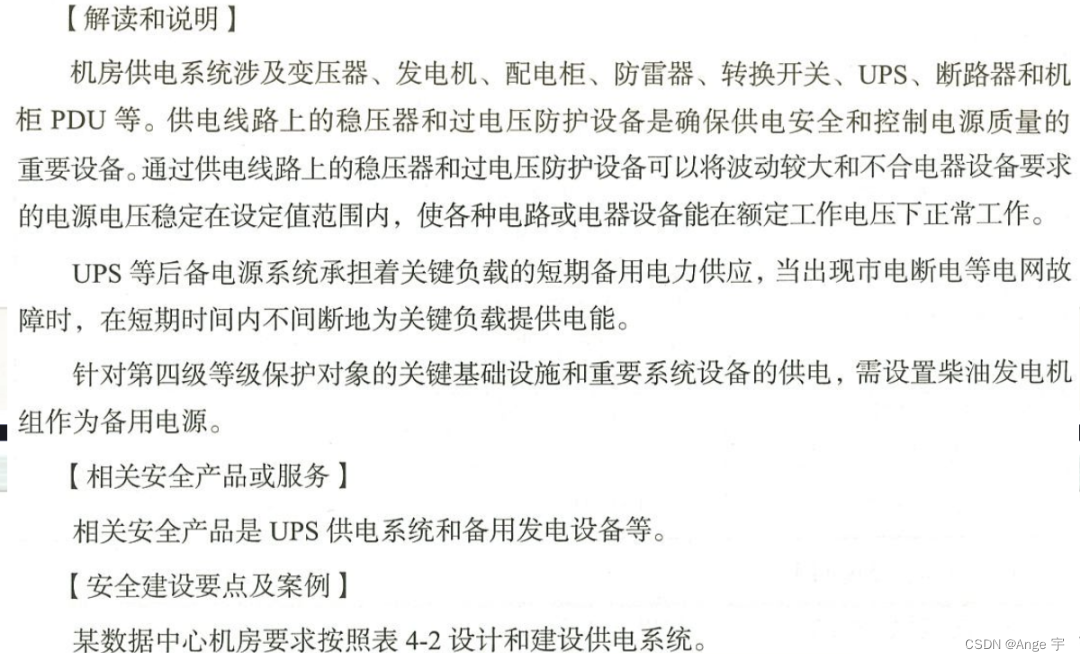

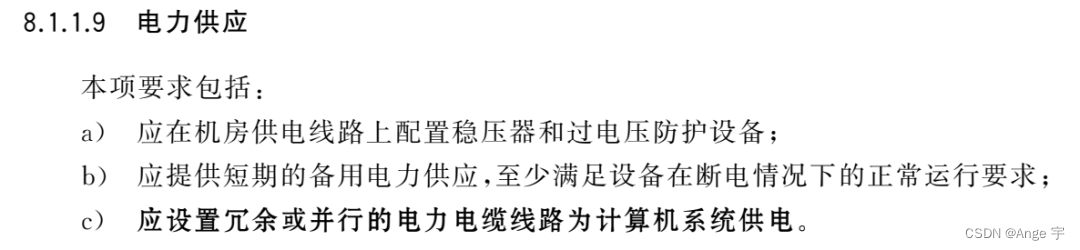

电力供应

基本要求

测评要求

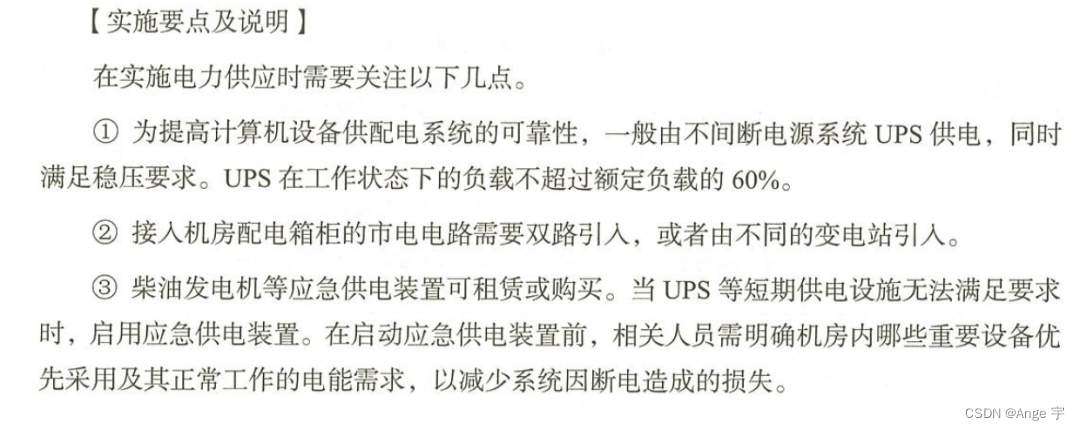

应用指南

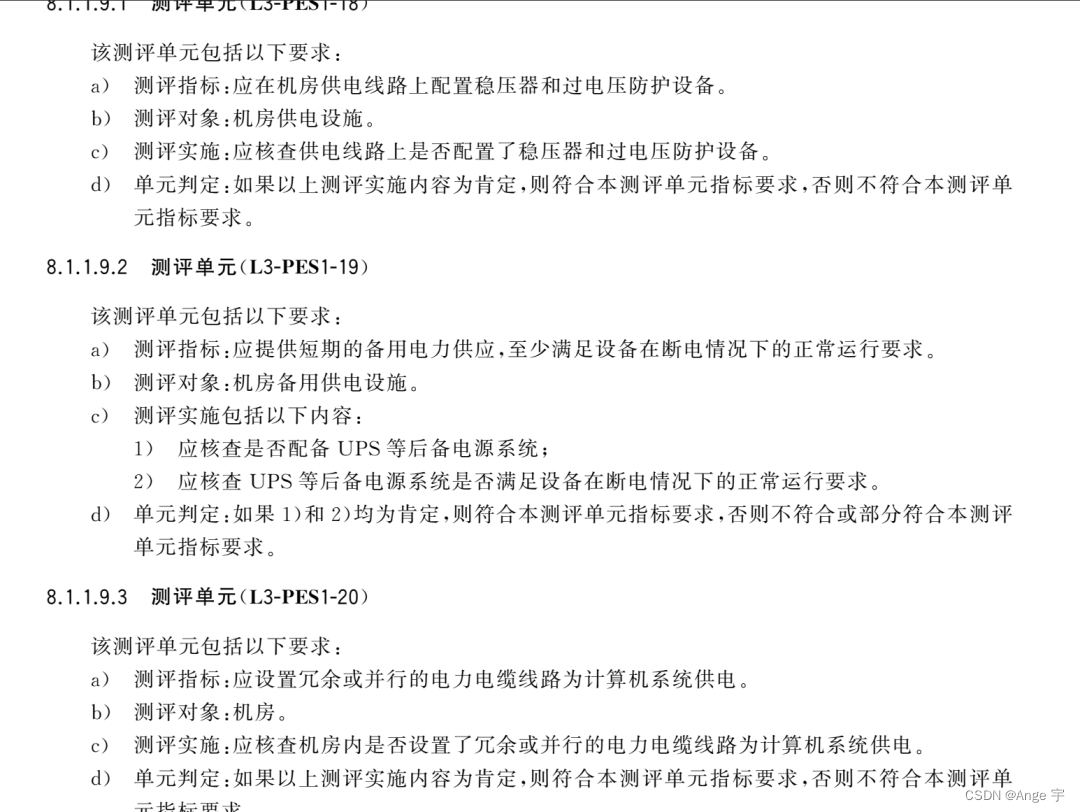

a）应在机房供电线路上配置稳压器和过电压防护设备。

测评实施关注对象

机房供电设施；稳压器和过电压防护设备

结果记录

经核查，机房配置了稳压器和过电压防护设备；稳压器和过电压防护设备可正常使用。

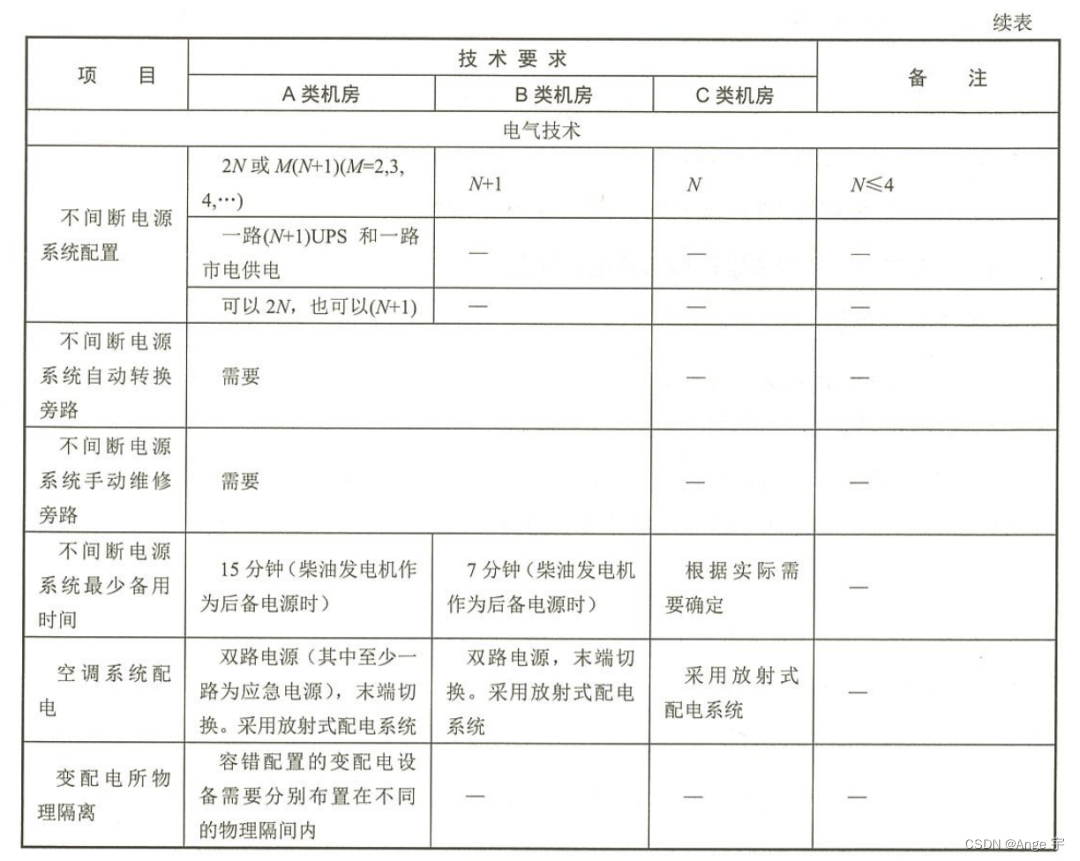

b）应提供短期的备用电力供应，至少满足设备在断电情况下的正常运行要求。

测评实施关注对象

机房备用供电设施；UPS

结果记录

1）经核查，机房配备双路不间断电源（UPS）备用供电系统；
2）经核查，UPS设备配置蓄电池，在市电断电情况下可以正常使用1小时；备用供电系统存在运行切换记录和检修维护记录。

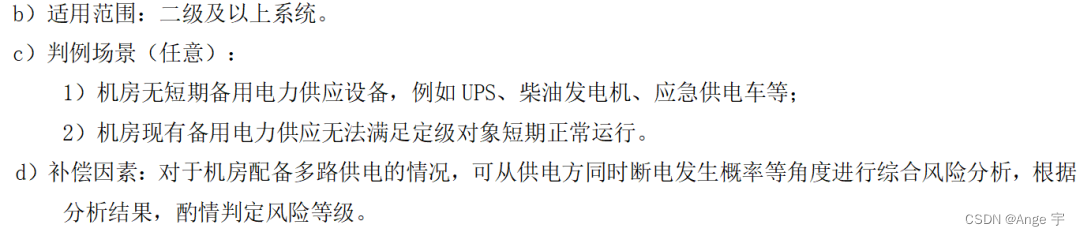

高风险判定指引

c）应设置冗余或并行的电力电缆线路为计算机系统供电。

测评实施关注对象

机房电力电缆线路

结果记录

经核查，机房设置双路并行的电力电缆线路为计算机系统供电。

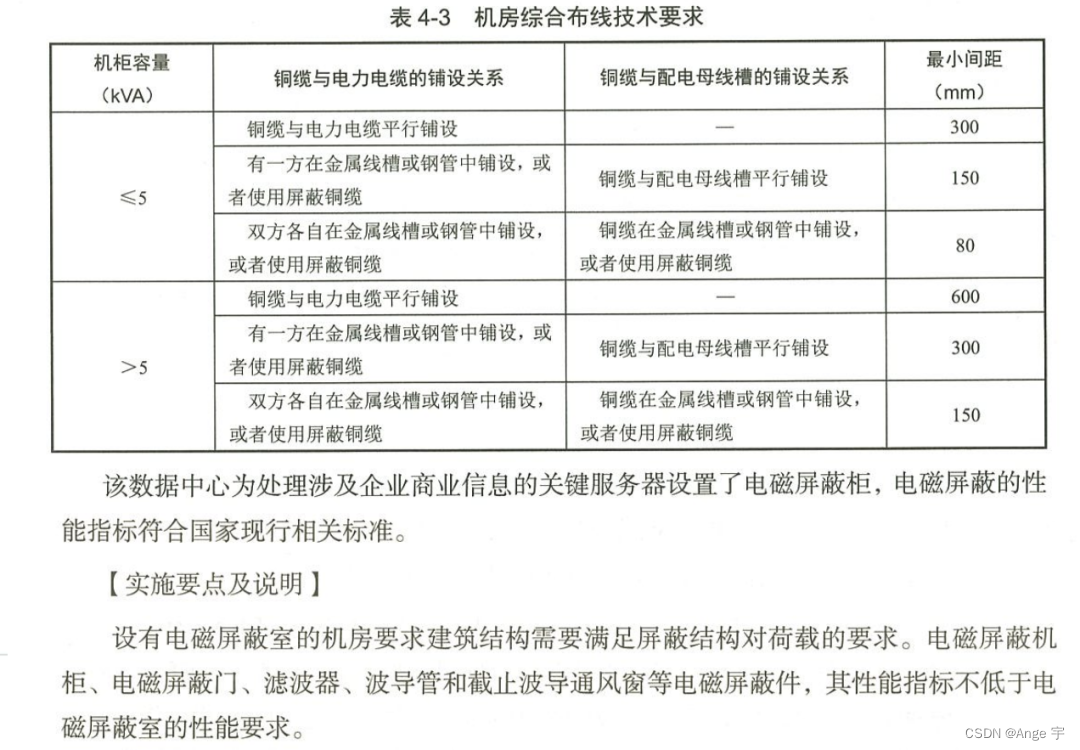

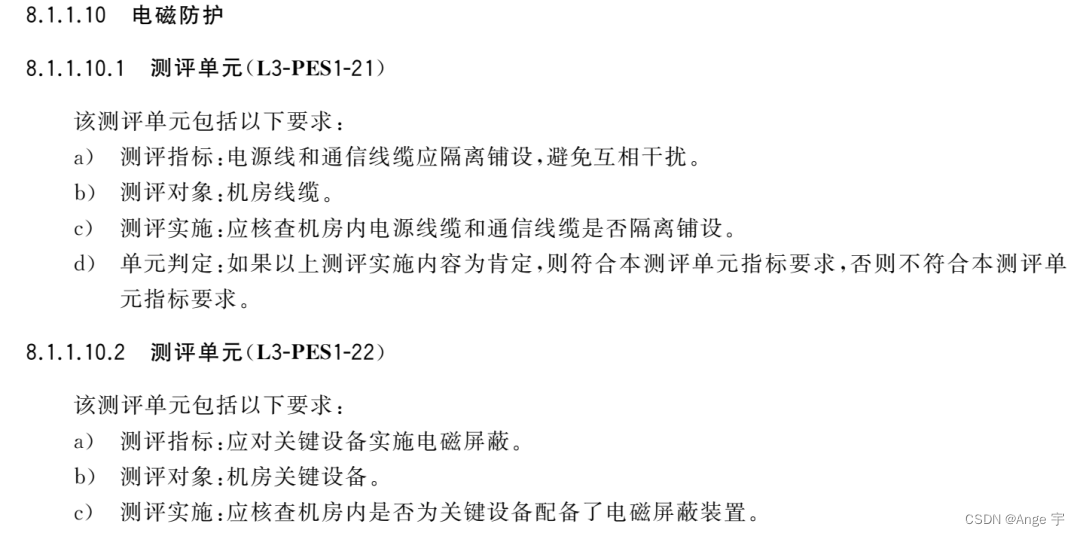

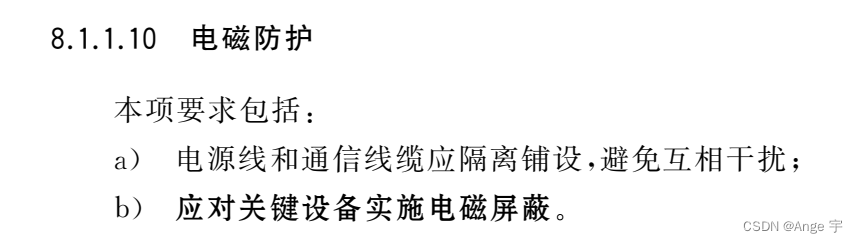

电磁防护

基本要求

应用指南

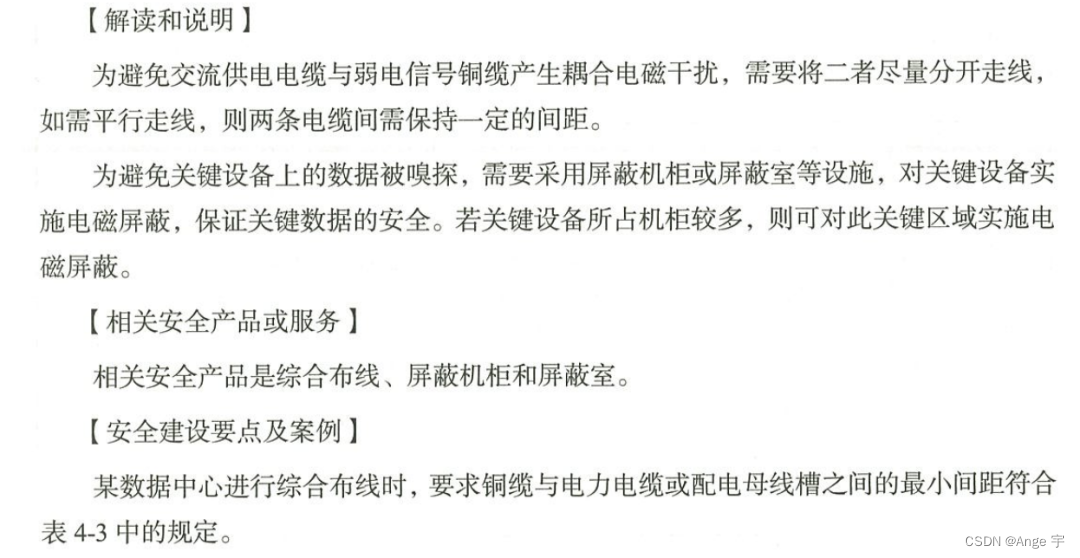

a）电源线和通信线缆应隔离铺设，避免互相干扰。

测评实施关注对象

机房电源线和通信线缆

结果记录

经核查，机房内电源线和通信线缆铺设在不同的桥架内，相互隔离。

或者

经核查：机房光纤、通信线缆隔离铺设于机柜桥架上，强电铺设于地下线槽中。

b）应对关键设备实施电磁屏蔽。

测评实施关注对象

机房关键设备

结果记录

经核查，机房未对关键设备实施电磁屏蔽。
