在Origin9.1的英文版中，处理图像相交问题并求取交点坐标是常见的需求。通过Gadgets菜单下的Intersect工具，可以方便地进行操作。首先设置相交区域，然后在Options中开启IntersectionLabel，调整角度和尺寸以适应需求。对于多交点情况，可手动调整进行精确设置，确保了数据分析的精确性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

使用版本origin9.1(英文版)

在处理图线时，我们总会遇见图像相交的情况，如何求取交点坐标也成为我们使用origin必要的一个工具，下面我们就来针对图像交点来说明：
原图像

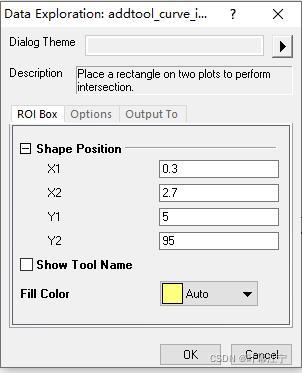

那如何处理呢？，我们选择菜单栏Gadgets（中文版的快速分析）下的intersect（相交）…工具，在出现如下的窗口进行区域设置：
操作窗口
对选定范围进行设置，也可以点击确认手动进行调整：

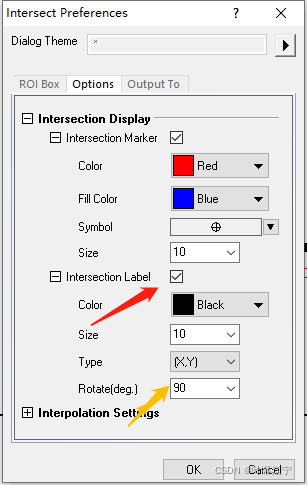

在该窗口下选择options选项，展开Intersection Display，勾选Intersection label默认标签为横纵坐标，我们通过调整角度和尺寸来达到我们的要求：

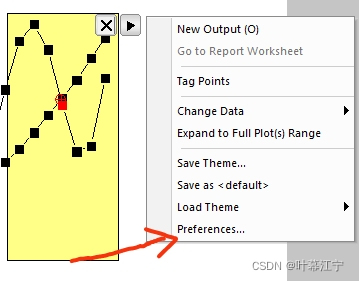

也可以在图像中点击Preferences…进行操作，步骤和上面一致操作窗口
多交点，可以通过手动调整来进行设置。
