Buck电路输入电容计算方法详解，再也不用死记硬背!

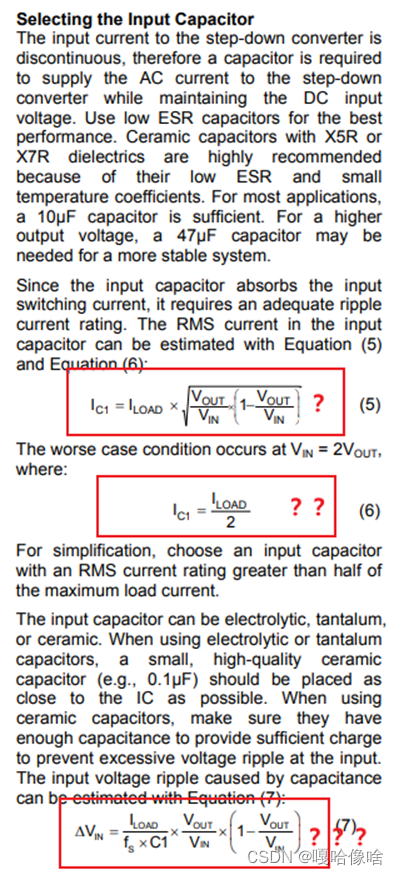

     在进行DCDC设计的时候，我们根据芯片手册看到的输入电容选择如下图所示，那么到底都是怎么来的呢？





电流参数计算

Buck电路中输入电容纹波电流的有效值计算公式推导过程如下：

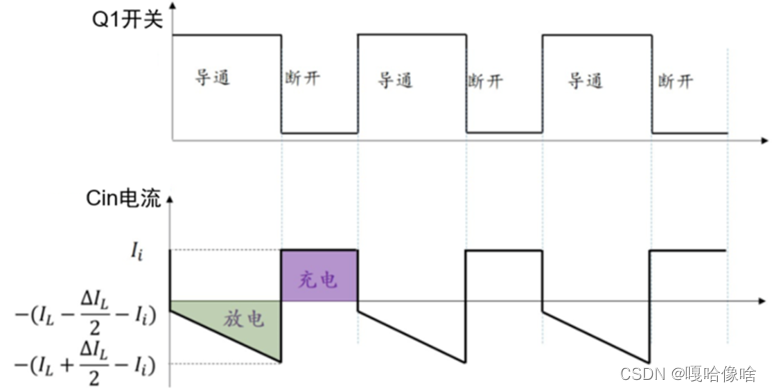

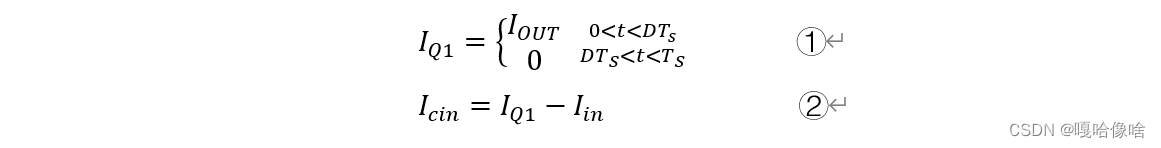

根据上图可以得到如下公式：



根据BUCK电路占空比公式：



能量守恒定律:



所以，可以得到如下公式：



将①③代入②得：

由有效值的积分公式，可以得出输入电容的有效值电流计算如下：

 由上述公式可知，当

也就是占空比D=0.5时， 输入电容纹波电流最大，此时：

输入电容：选择RMS额定电流大于最大负载电流的即可。

电压参数计算

      不仅要考虑输入电容的RMS电流，还要考虑其对输入电压纹波的影响。由于一个周期内，电容的充电电荷量和放电电荷量必然是一样。为了简便计算，对充电过程（也就是上管断开，此时电源只对输入电容进行充电）进行分析，因为此时充电电流就是输入电流，为Iin。根据电荷量计算公式，可以得到如下公式：

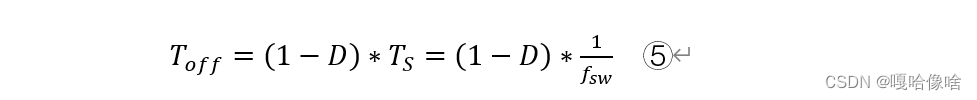

其中，
∆Vin 为输入电容两端允许的最大纹波电压。

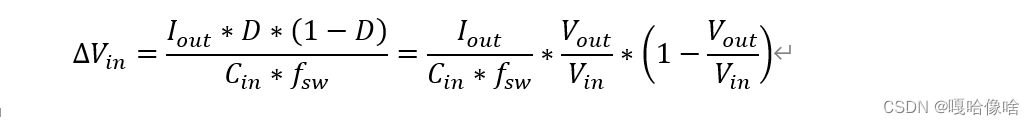

将③⑤代入④可得到纹波电压计算公式：

 Ps：这个就是文章开头所示datasheet里面给出的计算公式。

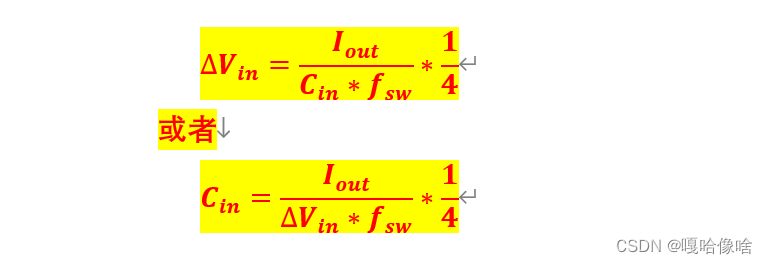

代入之前讨论的最恶劣的情况Vout=0.5Vin后，得到：

其中，为开关频率，为输出最大电流。此时的为最小值。实际取值最好不小于计算值。

 由于实际使用的电容都不可能为理想电容，必定会带来一些寄生参数。如果将ESR代入考虑的话，分析如下：



由于实际使用的电容都不可能为理想电容，必定会带来一些寄生参数。如果将ESR代入考虑的话，分析如下：

当上管断开时，ESR上面产生的压降是恒定的，为：

 当上管导通时，ESR上产生的最大压降为：



则一个周期的ESR纹波电压为：

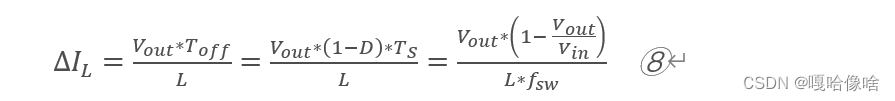

已知：

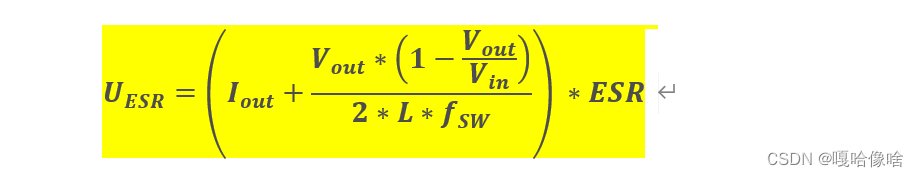

将⑦⑧代入⑥得到由ESR带来的输入电压纹波为：

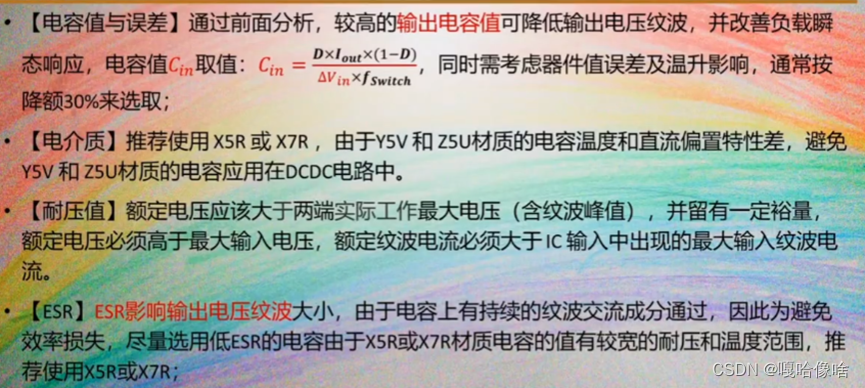

通过以上分析，电容选型需要注意以下几点：
