0.前言

本章主要介绍电容相关知识以及其在电源电路中的应用与计算。
本文同时作为《【元器件】5.电容》章节。

文章目录

0.前言
1.电容的基础知识
2.电容的应用场景
3.电容的实例计算

1.电容的基础知识

1.1电容是什么?

电容有两个含义:
一是电容量，指在给定电位差下的电荷储藏量。这里的电容是一个物理量，指容纳电荷的能力;
二是电容器，两个相互靠近但不接触的导体，构成了电容器。这里的电容是一种电子元器件，可以理解为存储电荷的容器。
本课程所谓之“电容”乃指电子元器件，即电容器。

1.2电容器的工作原理

在两个电极之间施加电压，电荷在电场中受力而移动，而电极之间的介质阻碍了电荷的移动，导致电荷在此滞留。
换一个角度，“滞留”意味着“储存”，意即电容器是存储电荷的容器。

1.3电容器的容值

在这里插入图片描述

其中：
ε是两极之间的绝缘材料的介电常数
S是电容极板的正对面积
d为电容极板的距离
k是静电力常量
增大电容器的容量的途径:
使用更好的介质
增大两极的正对面积
减少两极的距离

1.4电容器容量单位

一个电容器存储1库仑电量，两极之间的电势差是1伏，那么定义电容器的电容值是1法拉(F),C=Q/U。
达到法拉级别的电容，被称为超级电容，它对标的是电池。因此，法拉是一个较大的单位，而在日常电子电路设计中常用的电容单位是微法(uF)、纳法(nF)和皮法(pF)
它们与法拉(F)的对应关系如下:
微法(1uF=10^-6F)
纳法(1nF=10^-9F)
皮法(1pF=10^-12F)

1.5电容器的分类

电容器的种类繁多，分类方式各异。从实用的角度来分类，可以简单分为:有极性电容和无极性电容。
这是很重要的两个分类方式，有极性电容(譬如，铝电解电容、钮电容），在应用时务必注意，当正负极极性接反时会导致器件损坏，甚至产生严重后果，如钮电容会因极性反接而产生明火。

铝电解电容

内含储存电荷的电解质材料，俗称电解液
容量大、体积大、有极性
通常在电源电路或中频、低频电路中起电源滤波，退耦等作用

缺点:

电解液易蒸发，所以寿命受温度影响大
ESR(等效串联电阻)较大

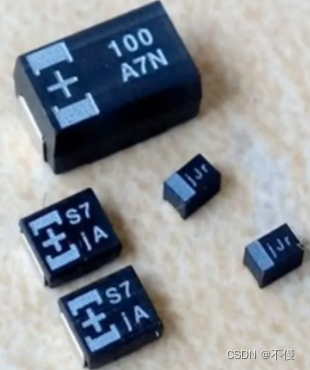

钽电容

全称钮电解电容，电解电容的一种
无电解液，金属钥做介质，适合高温下工作
容量密度高，较小体积获得较大容量√寿命长和可靠性高

相对铝电解电容:

容量较小
价格高
耐电压及电流能力较弱

固态电容

采用固态导电高分子材料取代电解液
大大降低ESR
改善温度及频率特性

目前商品化的固态铝电解电容主要有两类

有机半导电解电容oS-CON)
物导体铝电解电容PC-CON)

有机半导体铝电解电容(OS-CON)

结构与液态铝电解电容相似，多采用直插立式封装方式。
使用固态的有机半导体浸膏替代电解液
提高各项电气性能，有效解决电解液易蒸发、易泄漏、易燃等诸多问题

在外观上，区别固态电容和电解电容:

铝电解电容顶部是否有“K”或“十”以及“T”等字形的压痕槽
压痕槽是为了泄压
固态电容无需压痕槽

聚合物导体铝电解电容(PC-CON)

结合了铝电解电容和钮电容的特点
采用高电导率的聚合物材料作为阴极
片式叠层铝电解电容器
在额定电压范围内，无需降压使用
极低的等效串联电阻(ESR)
允许通过更大纹波电流
在高频下，阻抗曲线呈现近似理想电容器特性
在频率变化情况下，电容量非常稳定
仅少数几家生产此类电容器(松下、红宝石、基美、国光等)

多层陶瓷电容器(MLCC: Multi-Layer Ceramic Capacitor)

无极性
以陶瓷作为电介质
数百层不足1um的薄电介质基板精确地叠加在一起
涵盖低容值的范围
实现电子设备的小型化、高性能化，尤其不可或缺

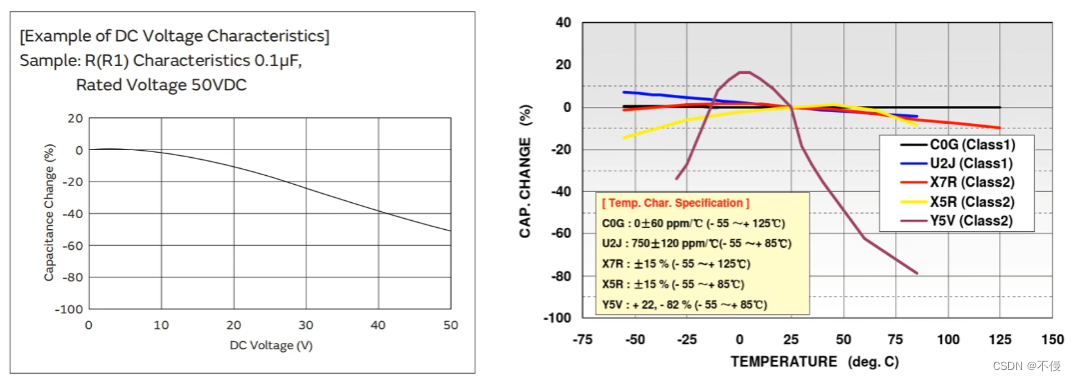

MLCC由于施加电压、使用温度变化，会使静电容量减少

MLCC的温度特性
按照温度特性、材质、生产工艺，MLCC分类:NPO、COG、Y5V、Z5U、X7R、X5R等。
NPO、COG温度特性平稳、容值小、价格高;
Y5V、Z5U温度特性大、容值大、价格低;
X7R、X5R则介于以上两种之间。
NPO.X7R.X5F.X5P.X5R.XRS.X5T.Y5U.Y5V.Z5U.Z5V…

MLCC的噪音
电介质受电压作用发生变形(畸变)
施加可听频率(20 Hz~20 kHz)的电压，产生振动，并且传递到基板，随着振动增强从而产生噪音。

MLCC的安装方式
选择PCB弯曲或绕曲时芯片承受压力最小的位置进行安装。

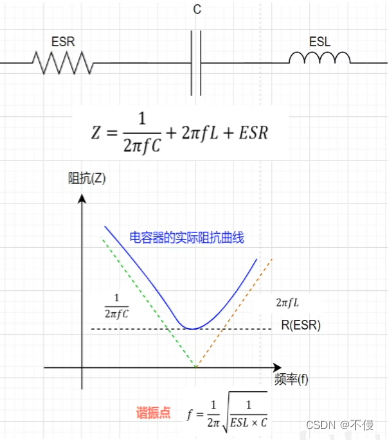

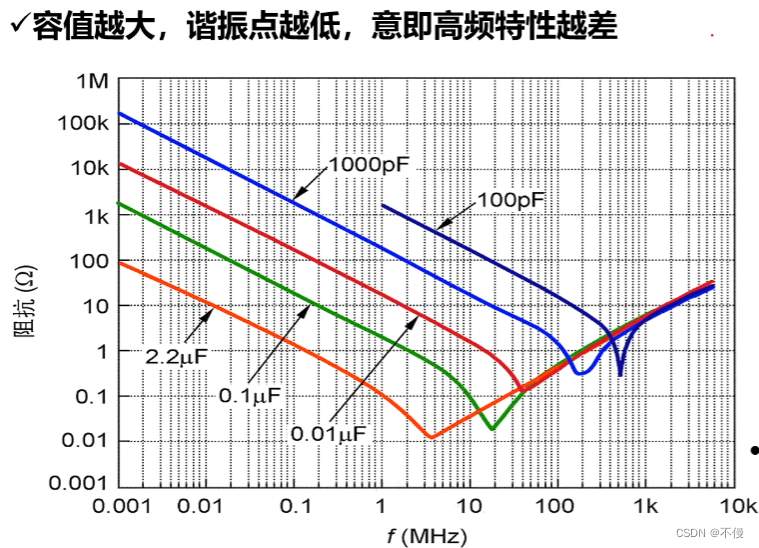

1.6电容器的频率特性

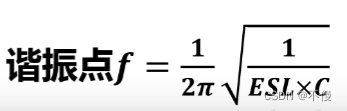

在这里插入图片描述

电容器的电容值并非一成不变的，而是随着输入信号的频率而发生变化的，甚至会发生特性的“翻转”，即当信号的频率超过谐振频率之后，电容器将表现为感性。
通俗的理解，电容器具有“隔直通交”的特性，也就是说电容器是对直流信号是隔断的，而对于一定频率的信号却是可“直通”过去的。
实际中多大小配合使用。

2.电容的应用场景

本文主要介绍开关电源中的应用场景，其他部分应用，可详见《电容应用分析精粹-从电容放电到高速PCB设计》一书。

2.1开关电源中的电容器的主要应用场景

电容的主要作用:

储能
滤波
电容的辅助作用:
时域应用:软启动
频域应用:相位补偿

2.2电容与储能

储存电荷是电容器的最朴素、最原始的应用场景。

储能的基本要求:

容量大
内耗小

应用场景:

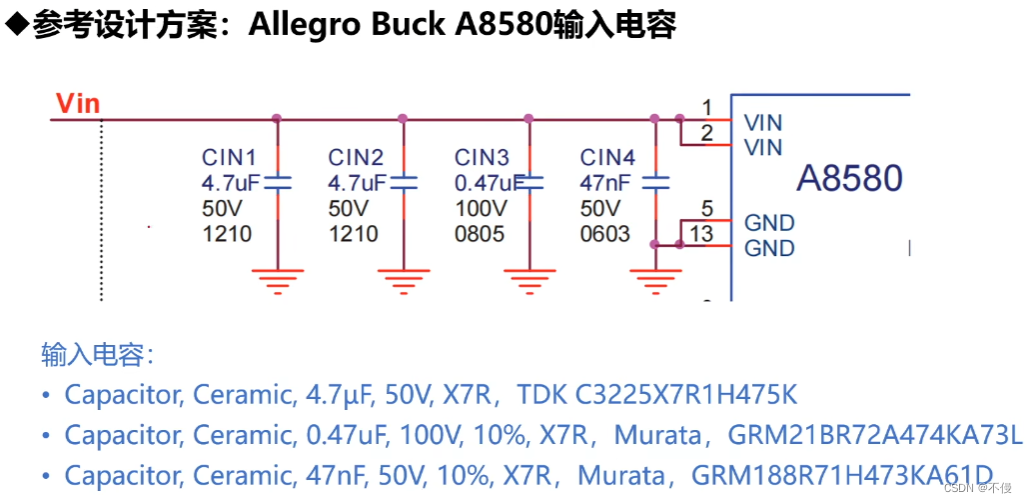

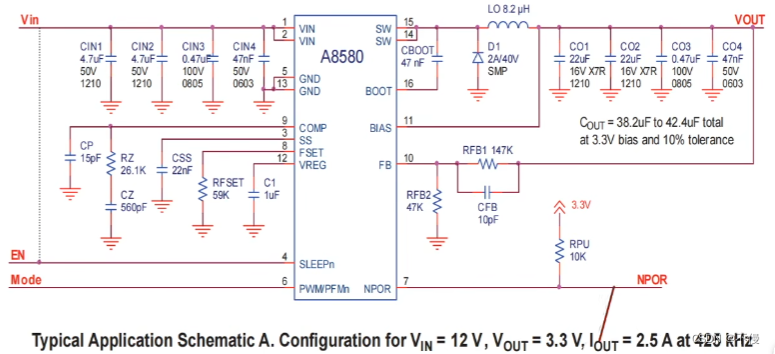

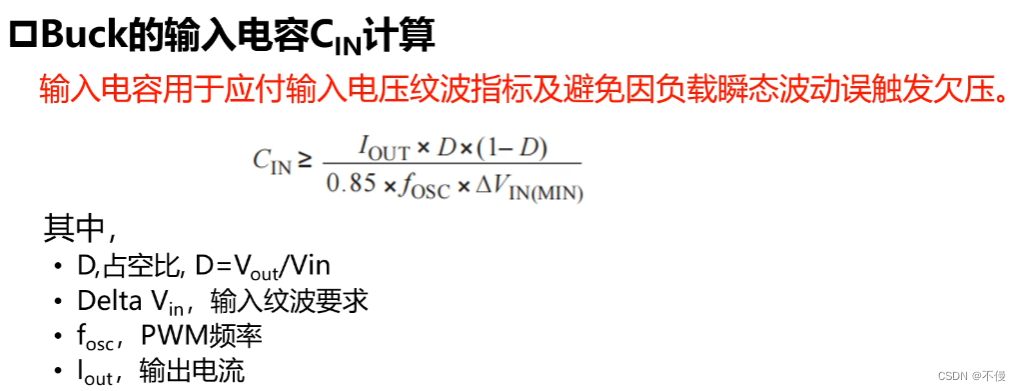

电源模块的输入与输出电容

电容选择:

铝电解电容
钮电容√固态电容
聚合物电容
大容量的陶瓷电容

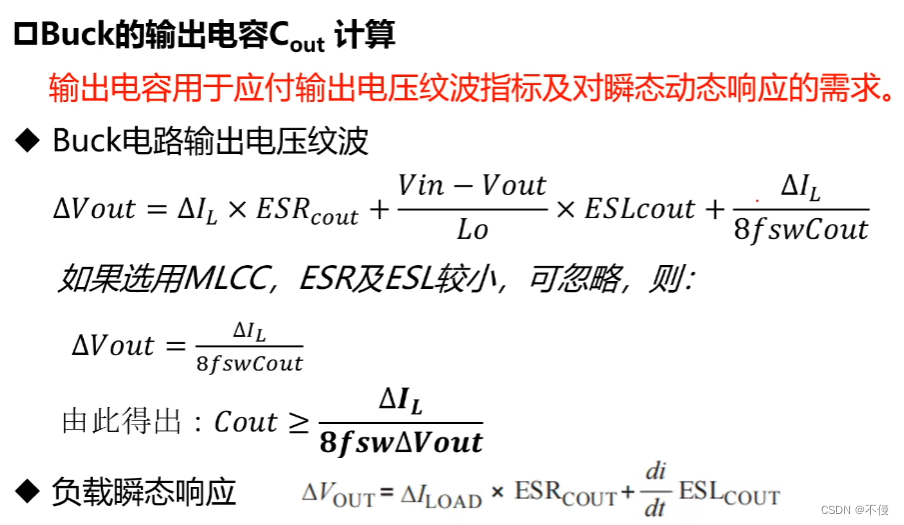

考量指标:

输出电压纹波
电容的ESR

2.2电容与滤波

工作原理:

电容单独使用，或与电阻、电感配合使用
利用电容的频率特性(阻抗随频率增加而下降)，阻断直流而导走一定频率的噪音信号（隔直通交)

应用场景:

电源模块的输入与输出滤波器
去耦电容与旁路电容
信号滤波器（低通、高通、带通等)√隔直电容

电容选择:

扼流线圈+铝电解电容
陶瓷电容

考量指标:

滤波器的截止频率
电容的谐振频率

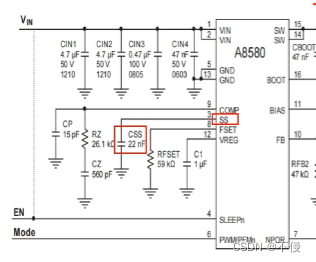

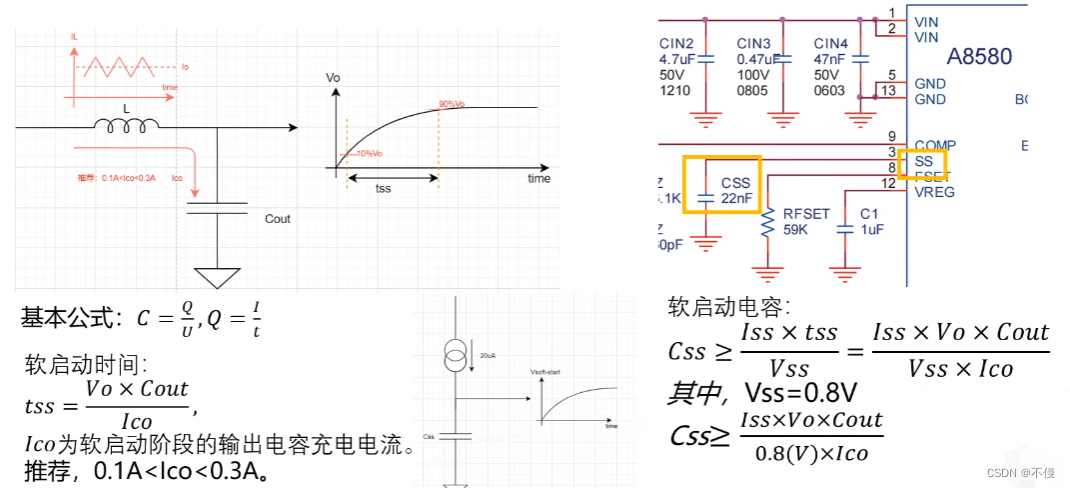

2.3软起动电容（时域应用）

为了保证输出电压温度，输出电容较大，但输出电压波动大会产生较大的浪涌电流，浪涌电流可能会出发限流保护，因此为了减小浪涌电流所以需要软起动。
电容充电过程，电压不能突变，是一个缓慢上升的过程，这个过程被用于开关电源的软启动过程。

在这里插入图片描述

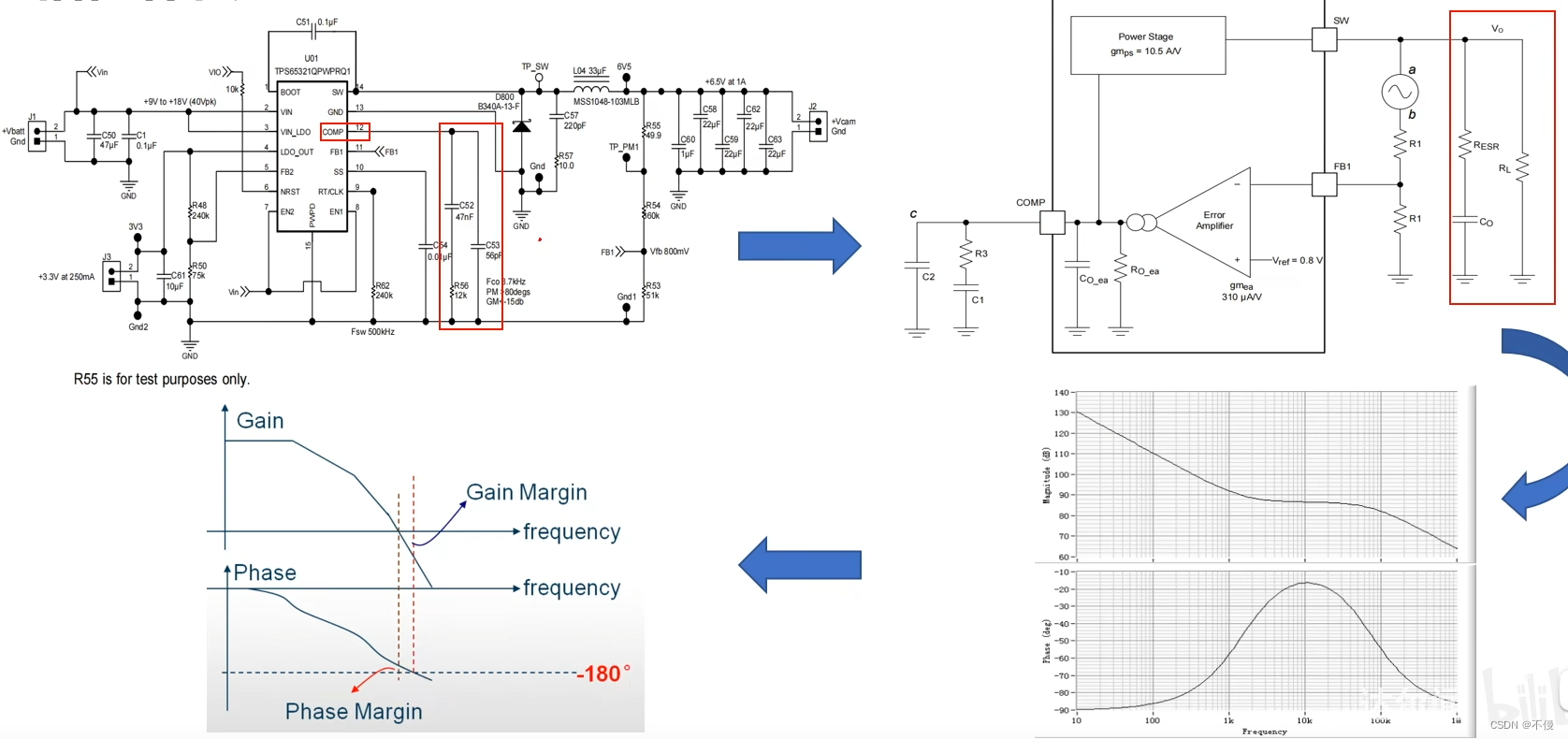

2.4相位补偿（频域应用）

根据经典控制理论，负反馈回路要稳定，那么他的开环幅频特性在穿越0dB点时，对应相位与180°相位偏移之间的差叫做相位裕量，此相位裕量需要大于45°；同时相位穿越180°对应上来的增益叫做增益裕量，此增益裕量要大于6dB，如此系统回路才能稳定。
但电源回路里用到了大电感和大输出电容，导致它的相位损失比较严重，因此要做外部加一个相位补偿的网络，在幅频穿越0dB附近，把相位以及增益都抬起来，使其产生足够的裕量，这就是相位补偿。
详见自动控制理论频域补偿校正相关知识。
