『技术知识』体相位全息光栅

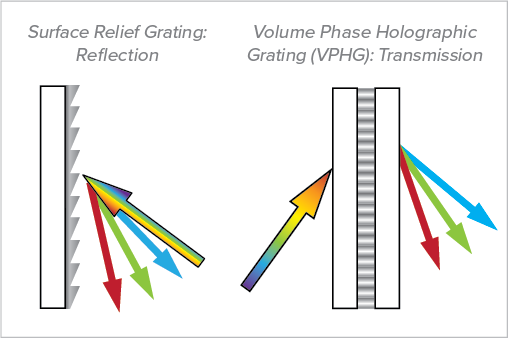

典型的表面浮雕光栅通常不如体相光栅厚实。它们多数被涂以反射表面，并作为反射光栅使用。这些光栅结构常常被“闪耀”处理，以便在特定的波长和几何配置下有效工作。

相比之下，体积相位光栅可以比标准的表面浮雕光栅更厚，并且它们没有开放的凹槽。它们的工作原理是基于介质中折射率的变化（即指数调制），通过调整介质的厚度和折射率调制，使其能够在不同的波长下工作。体相光栅通常被用作透射光栅。

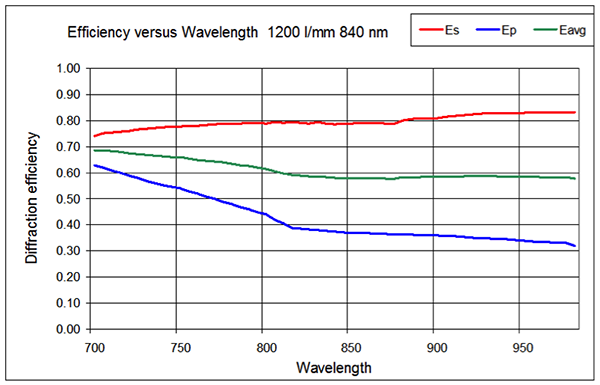

对于高密度表面浮雕光栅，存在一个偏振相关损耗（PDL）的问题。随着光栅频率的增加，P偏振光的衍射效率（DE）会下降。图3.展示了一个线距为1200线/mm的高效SR光栅，其中P偏振光随着波长的增加而表现出衰减。

图3.高效表面修复格栅1200 l/mm

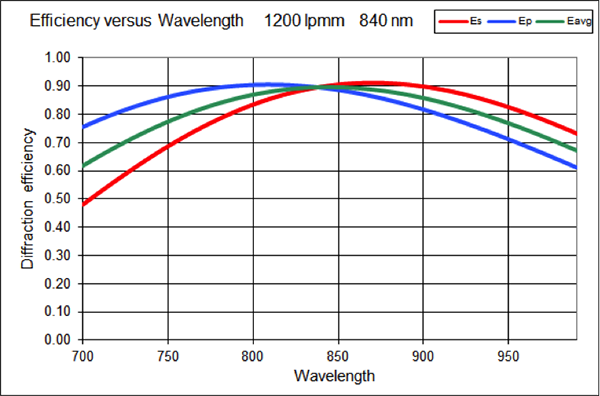

当折射率调制得到恰当调整时，线距为1200 l/mm的标准体积相位光栅（见图4）相较于标准SR光栅（见图3）表现出更低的偏振依赖性。

图4.标准体积相位1200 l/mm

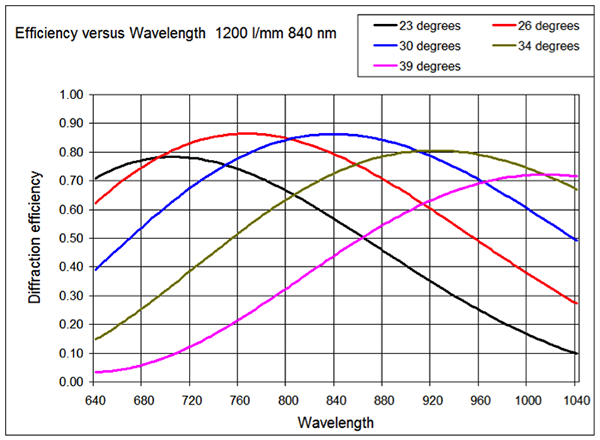

体相光栅的另一个优点是能够改变入射角，以有利于光谱的某个区域，从而获得更高的效率。图5.显示了1200 l/mm光栅效率曲线如何随着入射角通过一系列角度的变化而变化。

图5.体相光栅峰值效率随不同衍射角的变化

此扫描功能适用于天文学应用。为了收集到更多来自遥远恒星的光子，可以根据实际需求调整光栅，使其偏向光谱中的特定区域。

Wasatch Photonics公司的VPH体相位全息光栅拥有独特的优势，在整个适用波长范围内，具有高效率以及极低的偏振相关度。作为光谱学专家，可以根据您的具体应用需求如尺寸、波长和色散等，定制各类体积相位光栅，武汉东隆科技有限公司作为美国Wasatch Photonics公司在中国大陆、香港及台湾区域的唯一一家代理竭诚为各位设计者们提供量身定制的全套解决方案。
