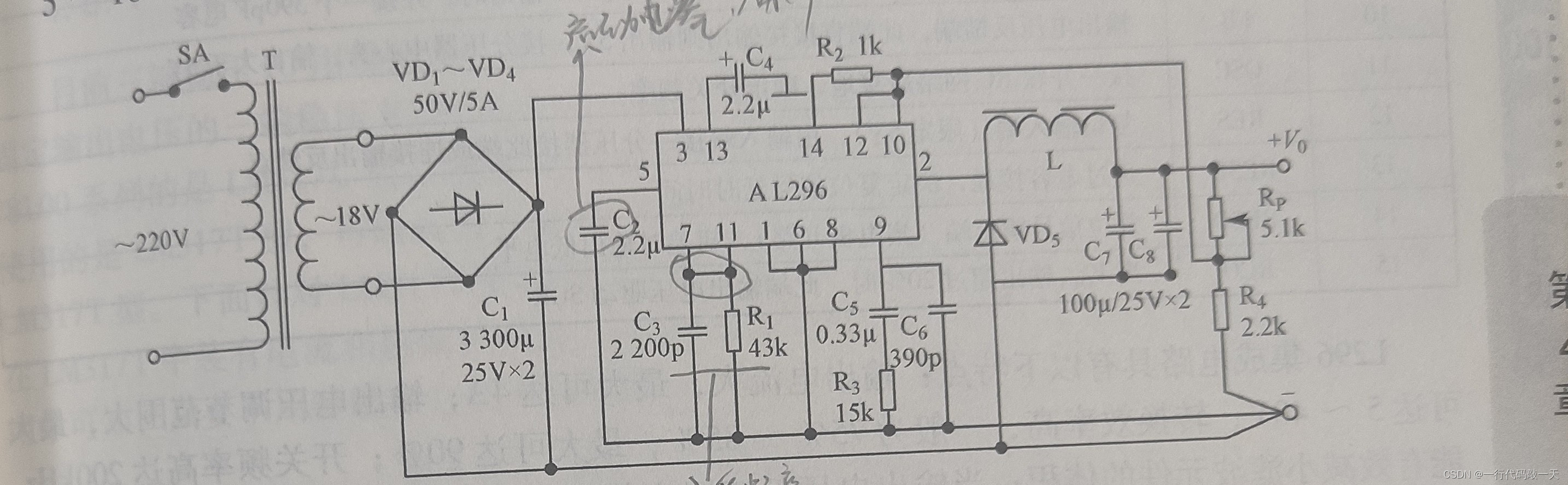

本文介绍了一款基于L296的电压可调范围为5V至16V的电源设计，最大输出电流4A，适用于电子实验。电路包括软启动、过载保护和频率补偿等功能，通过调整电阻实现电压调节，并具备良好的电压和负载调整率。
最大输出电流可达4A，能满足业余爱好者进行各种电子实验的需要。
采用意大利最新开关电源稳压集成电路制作的 5 ～ 16V可调稳压电源。
1;CR:当Vout输出超过标准值百分之二十时，触发外接SCR，以保护负载电路。不用此功能时，该端接地
2;Vout：稳压器输出，5-40V
3;Vin：稳压器输入，9-46V
4;Ilim：与地端接一电阻，以决定限定电流，当电阻33KΩ时，限流为2.5A；开路时，限流为8A
5;SS:软启动，外接2.2-4.7uf电容，确定软启动时间常数
6;SHDN:此
