浅谈《串联型直流稳压电源工作原理及制作》

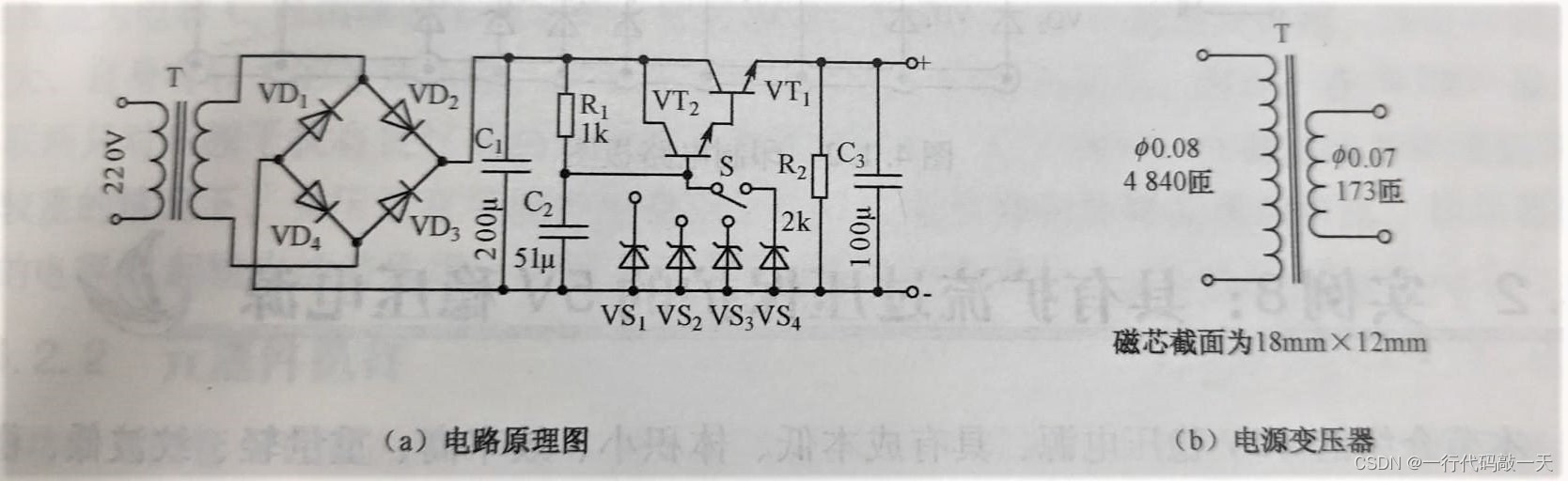

如上图所示,我们简单聊一聊该电路的基本工作原理。

一、该电路的整体原理:市电经变压器T降压为7.5V交流电, 然后经VD1~ VD4整流、C1滤波,变为较为平直的直流电后,再送至 VT,和 VT,及稳压管 VS构成的稳压电路进行稳压。

该电路的工作原理是:当输入电压升高时,由于 VT2和 VT1组合在一起构成复合管,基极接在稳压管 VS 的负极上,虽然输出电压有升高趋势,但复合管的基极电压保持不变,于是复合管的发射结电压下降,使得复合管的集电极与发射极之间的电压增大,使得输出电压下降,从而抵消了电压上升的影响,使输出电压趋于稳定;当输出电压有减小的趋势时,复合调整管的集电极和发射极之间的管压降会自动地变小,维持输出电压不变。

该输出电压的分挡调节,是靠调整复合管基极接在不同稳压值的稳压管上实现的。这4
只稳压管的稳压值分别为3V、4.5V、6V、7.5V,当用分线开关 S 将晶体管 VT2的基极分别
置于这4 只稳压管时,其输出电压分别为1.5V、3V、4.5V、6V。


二、元器件选择
VT1采用3DA1 型大功率 NPN 硅管,可用 3DA4、3DD4、3DD0L等型号的管子替代。VT2选用NPN型小功率硅管,可选用 3DG4、3DG6、3DK3 等替代型号࿰
