ADS学习：谐波分析和参数扫描

谐波分析

1.新建工作区，新建原理图

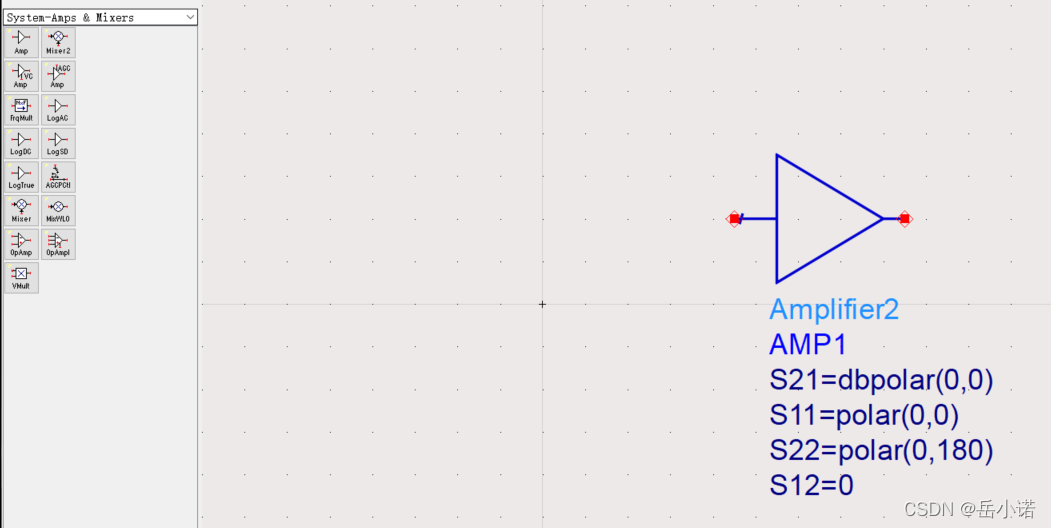

2.放置一个放大器模型

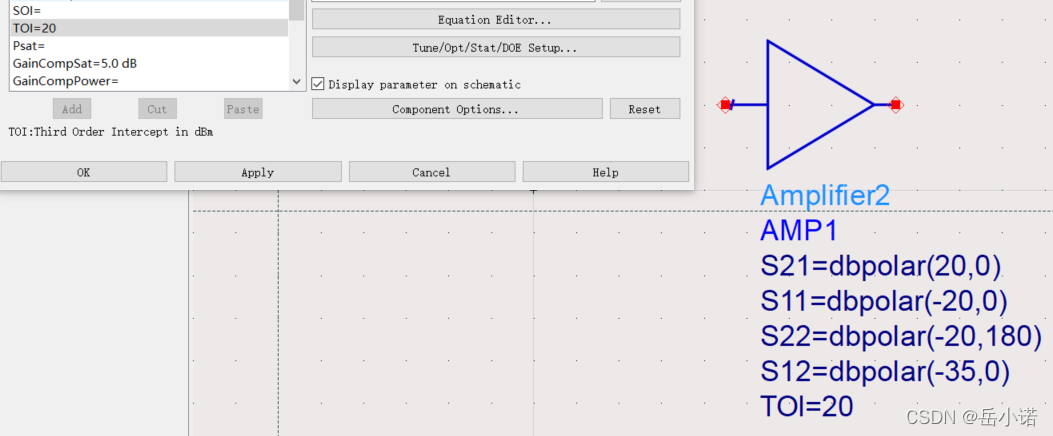

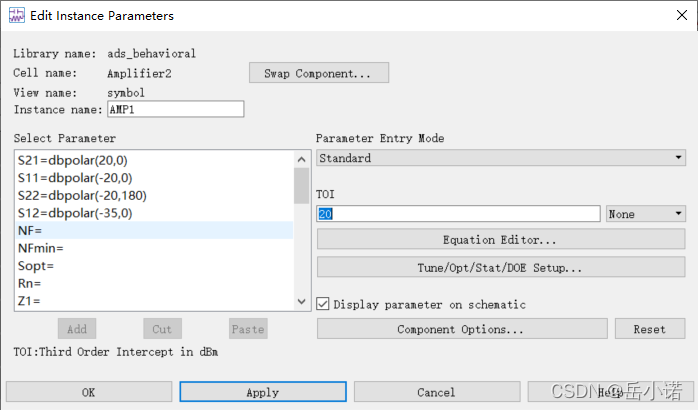

3.设置参数

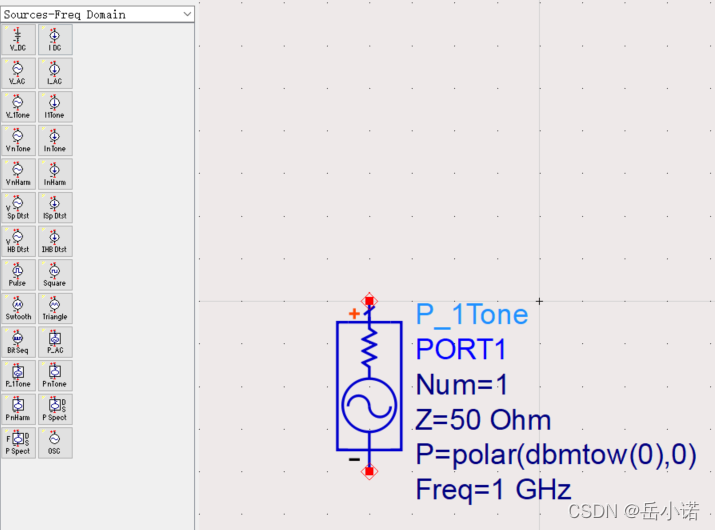

4.放置功率源激励

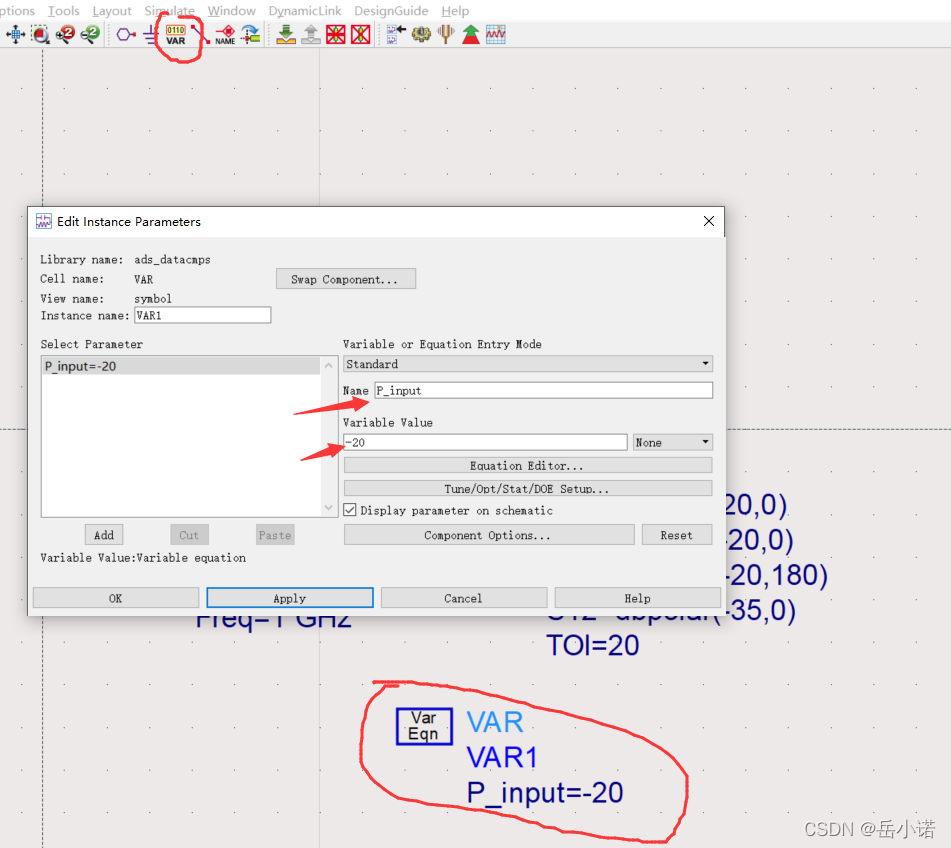

5.定义变量



6.设置功率源参数

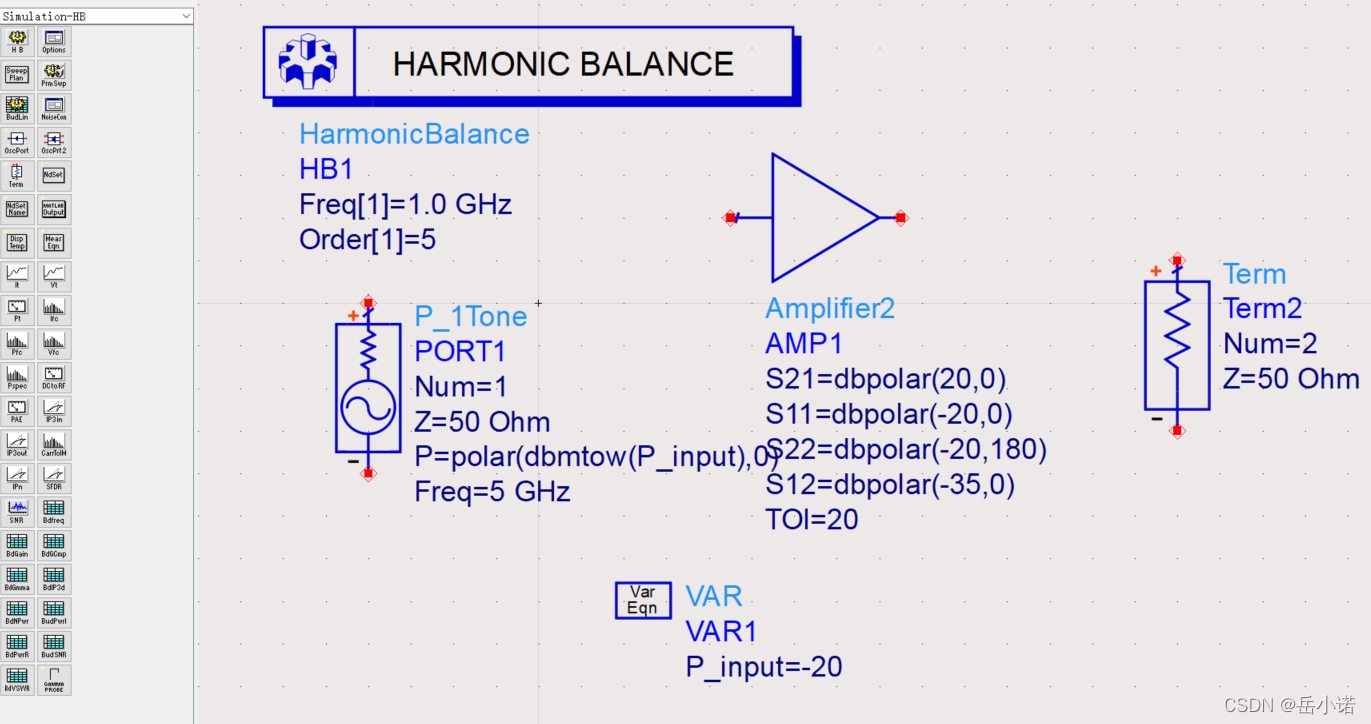

7.放置端口负载和谐波平衡仿真控件

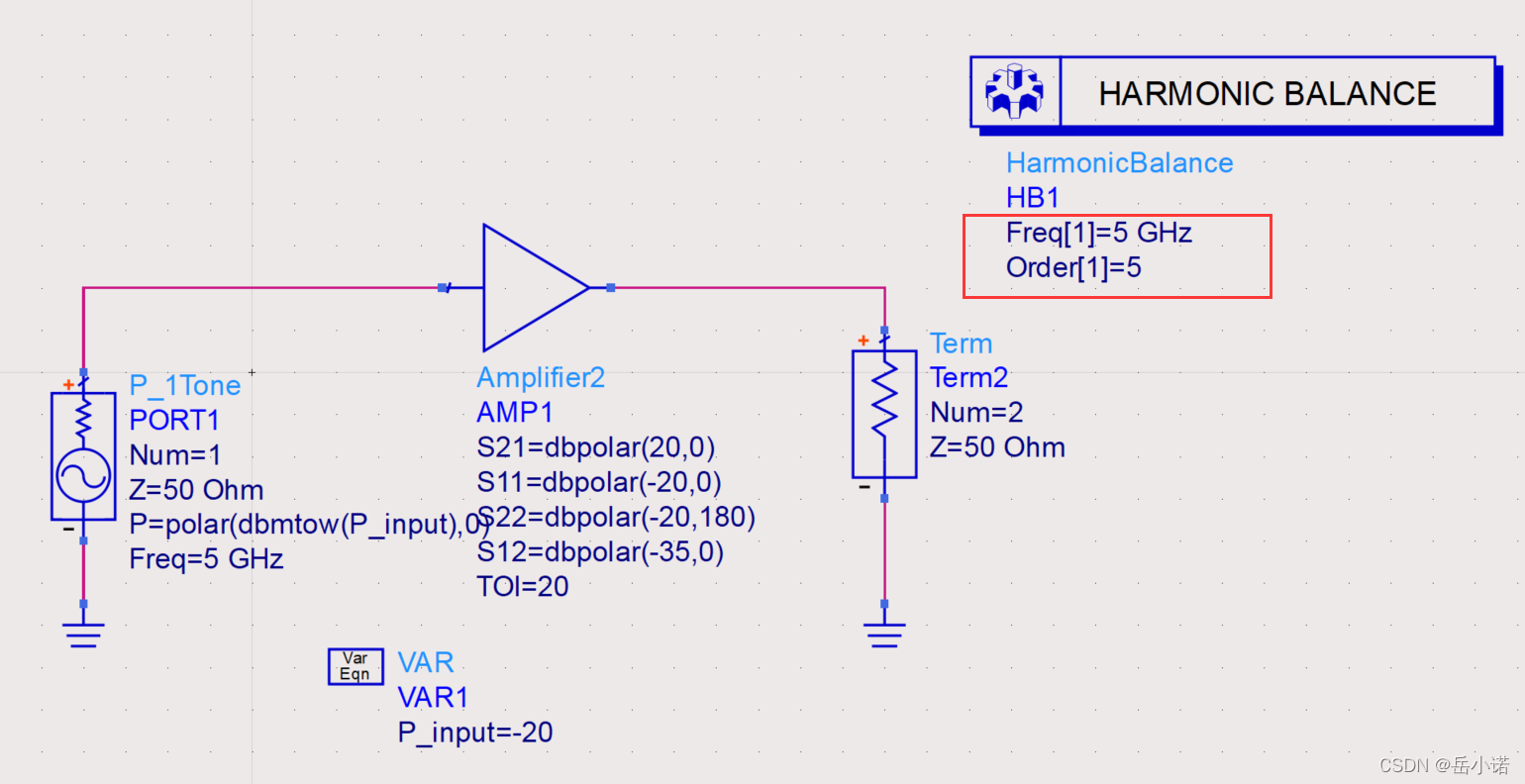

8.连线并设置分析控件的参数

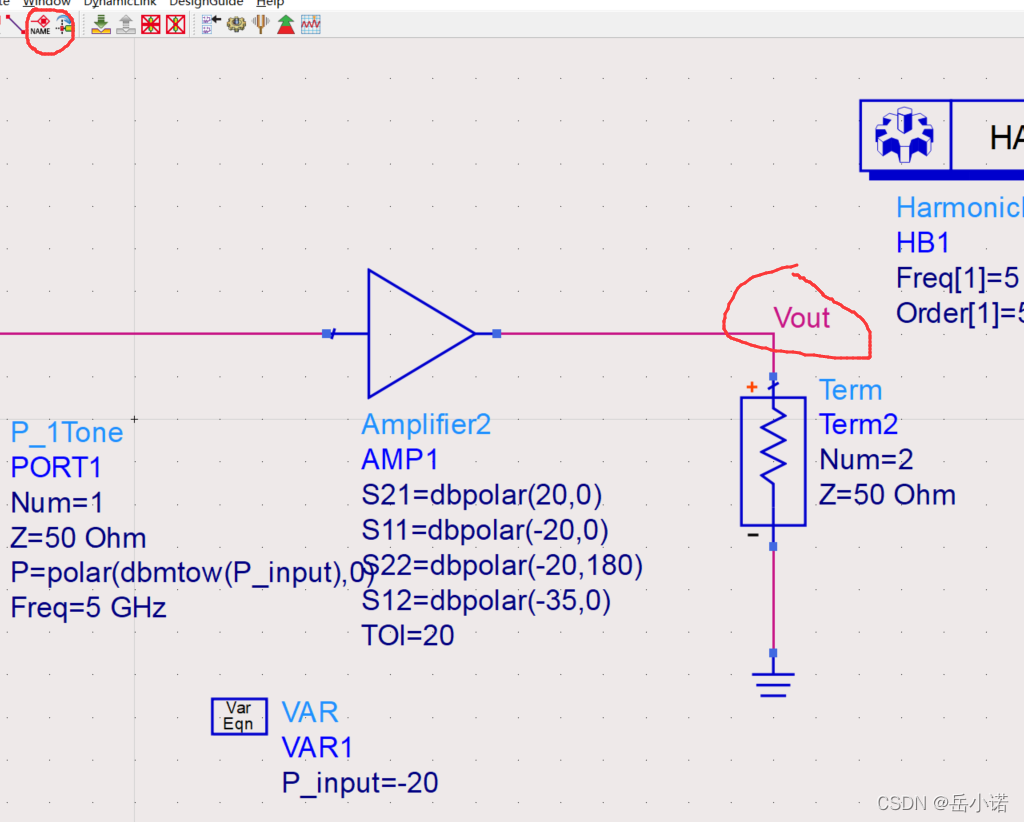

9.增加节点名称

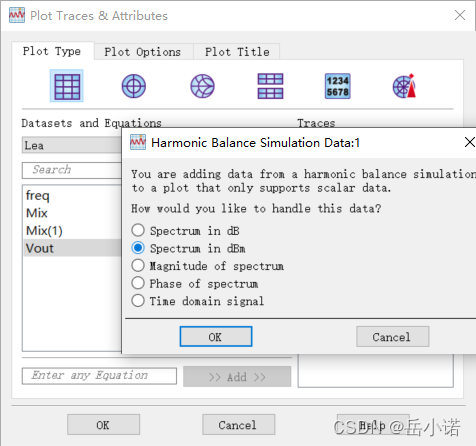

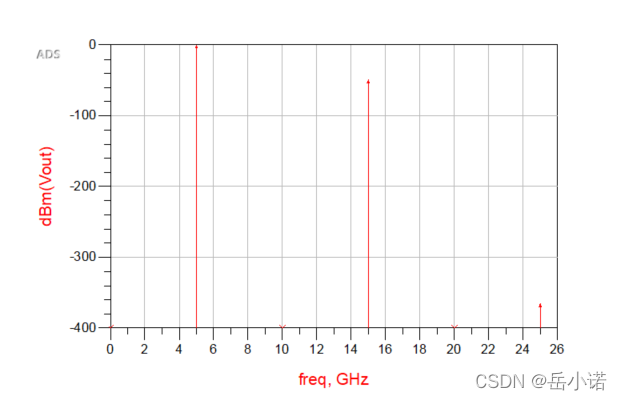

10.运行仿真并查看结果

由于放大器的非线性，会在输出端产生齐次谐波分量。

参数扫描

查看输出随输入功率的变化情况

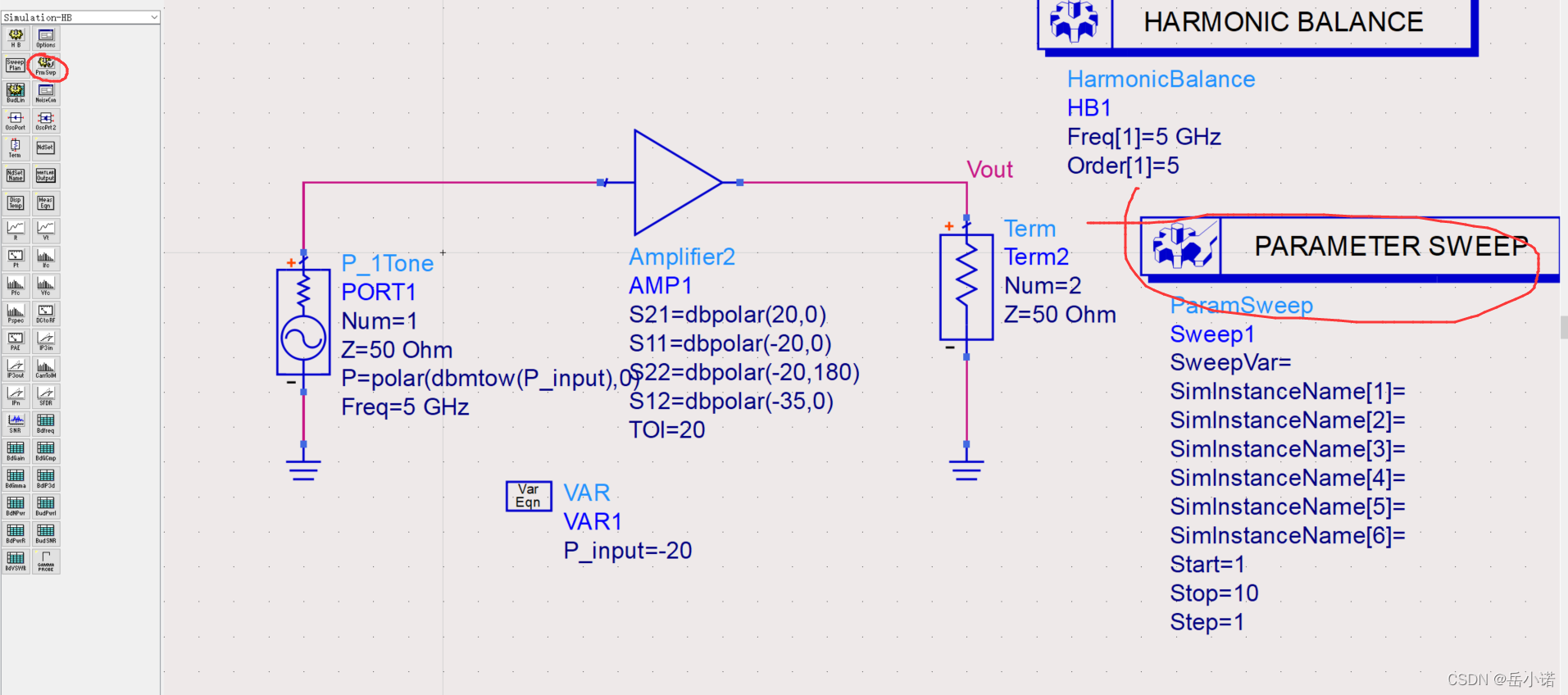

1.放置参数扫描分析控件

2.设置参数

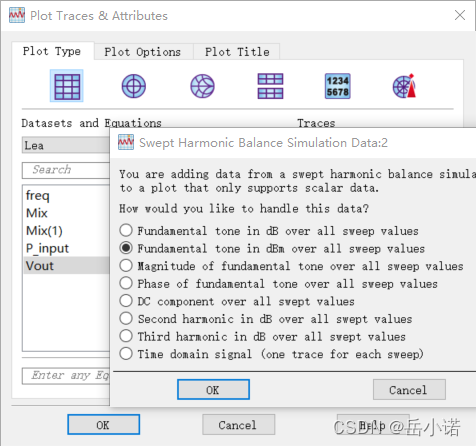

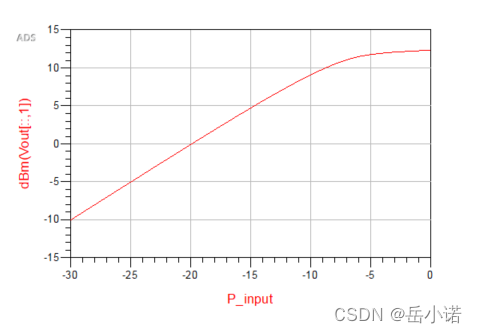

3.运行分析，查看结果（基波分量）



可见随着输入功率增大，放大器逐渐工作于非线性区。

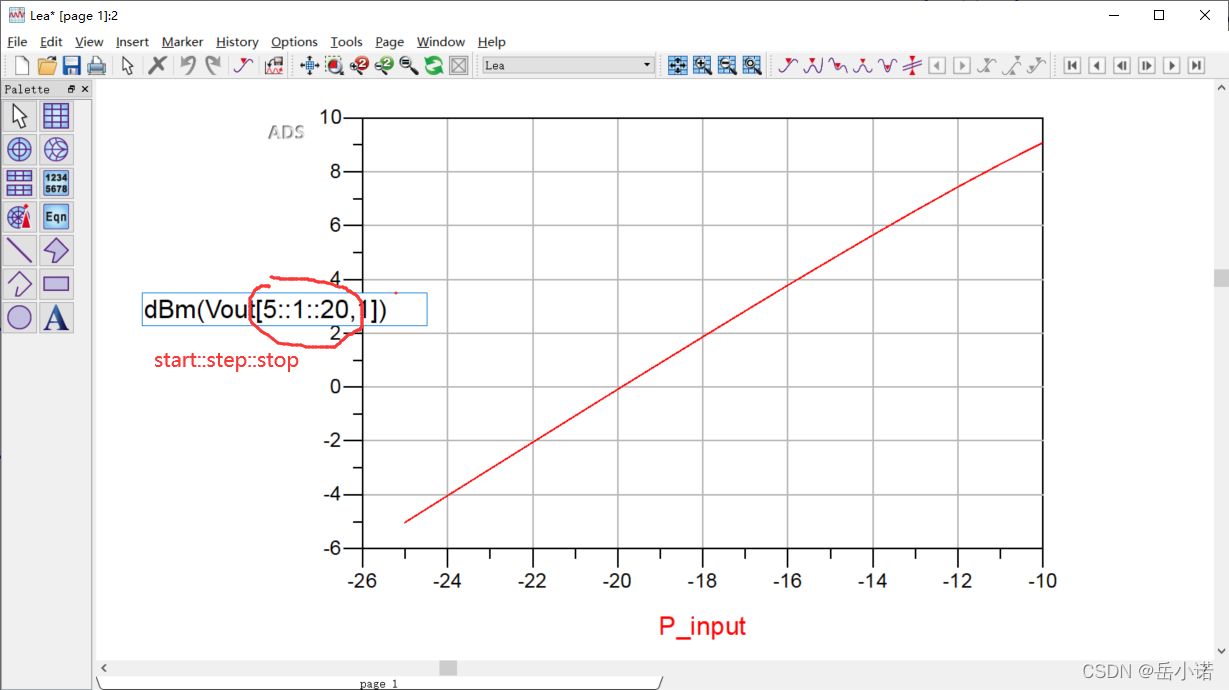

4.截取一个区间

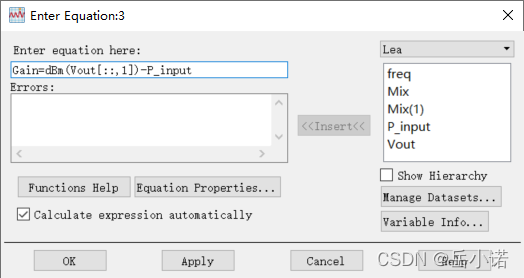

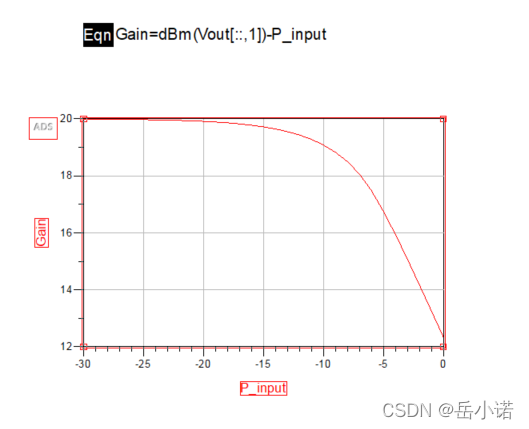

5.定义输出表达式

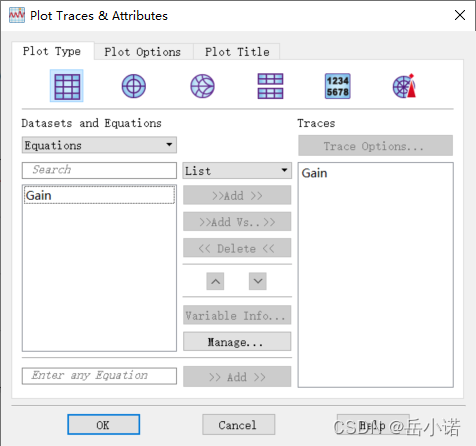

6.查看结果
