ADS学习：原理图和layout协同仿真

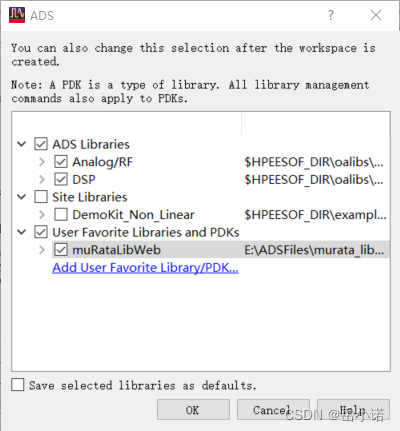

1.新建工作区，注意元件库选择上muRata元件库

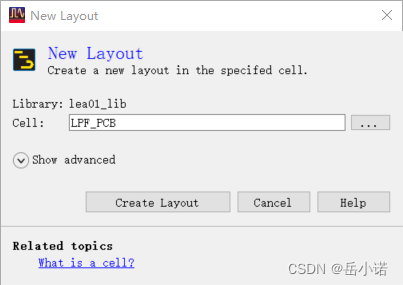

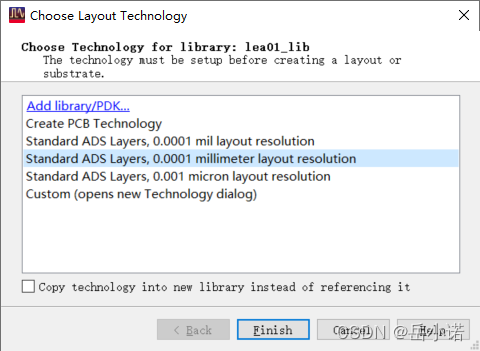

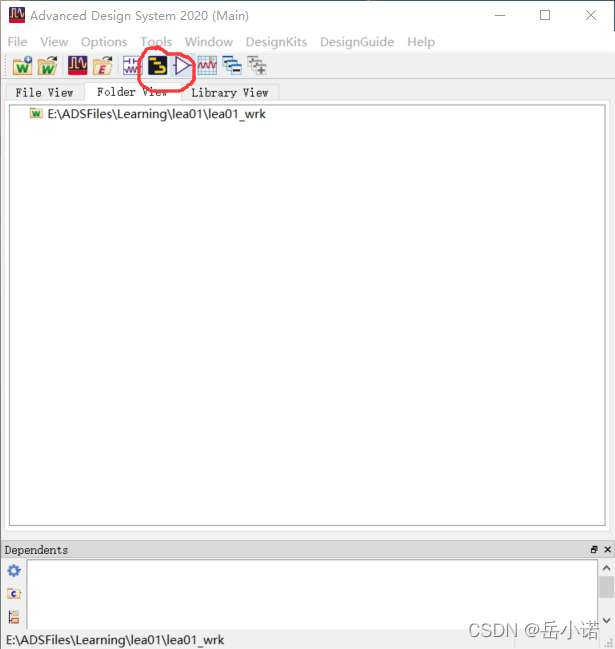

2.新建layout，命名如图

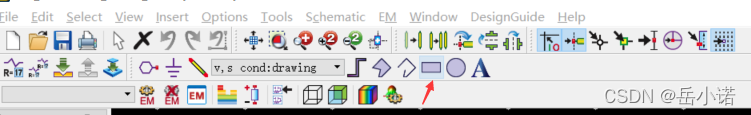

3.单位选择mm

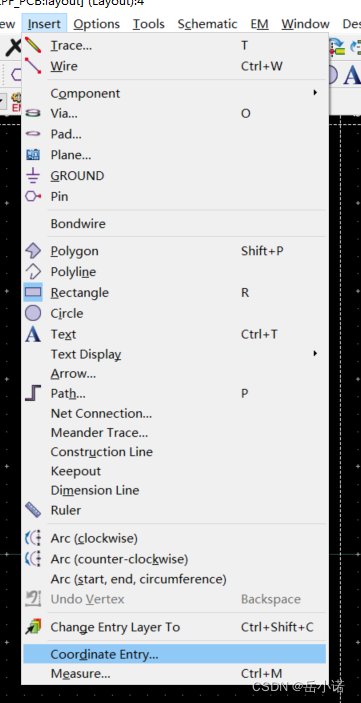

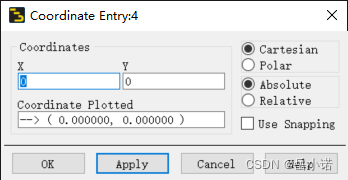

4.选中矩形，插入坐标系，使用坐标系来创建

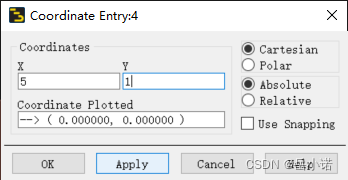

5. 起点(0,0)，终点(5,1)，创建第一个矩形

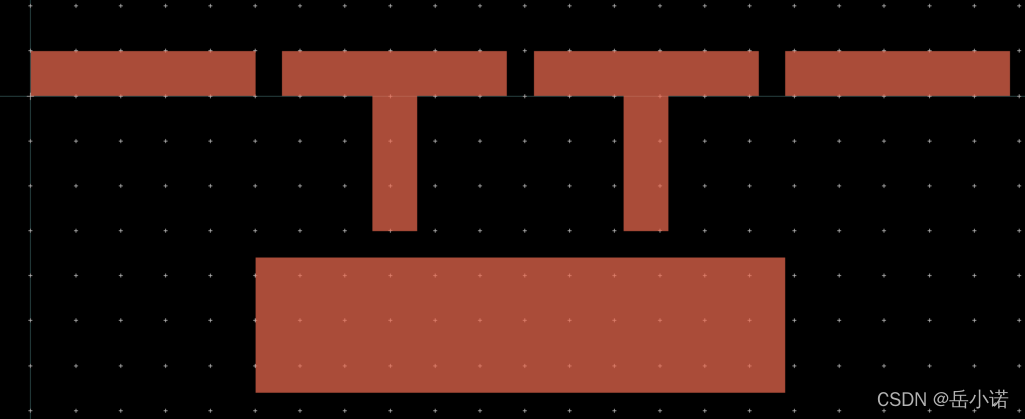

6.使用同样的方法创建剩余矩形，坐标如下，结果如图

(5.6,0)  (10.6,1)

(11.2,0)  (16.2,1)

(16.8,0)  (21.8,1)

(7.6,0)  (8.6,-3)

(13.2,0)  (14.2,-3)

(5.0,-3.6)  (16.8,-6.6)

 7.当前板层设置为

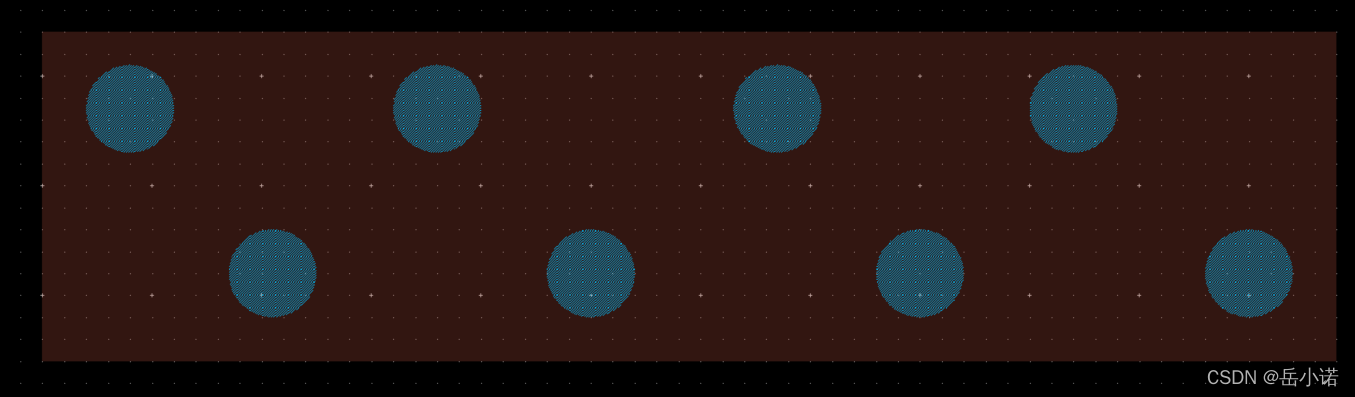

8.创建圆面，尺寸无严格要求





注：最好是建立第一个，后面七个复制粘贴，底边对其，使其美观

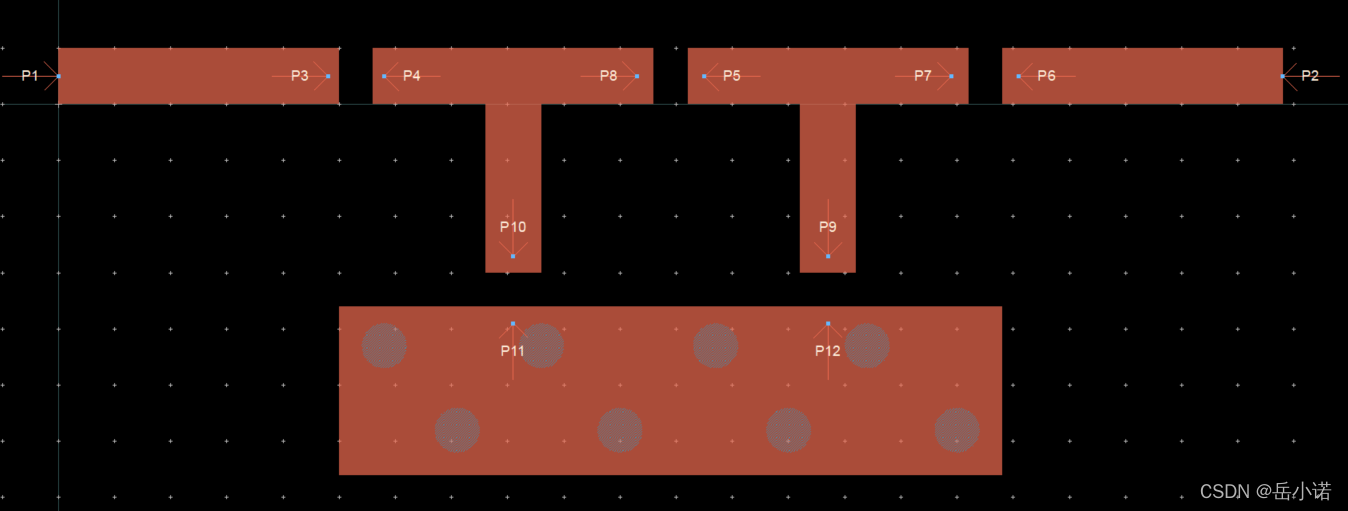

9.切换到导电层，添加引脚

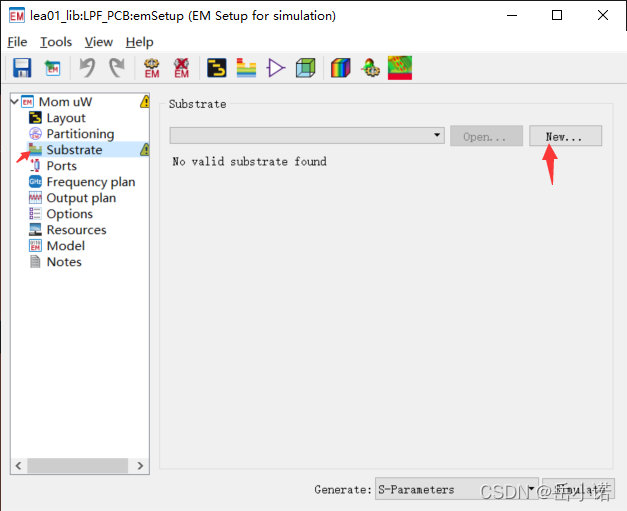

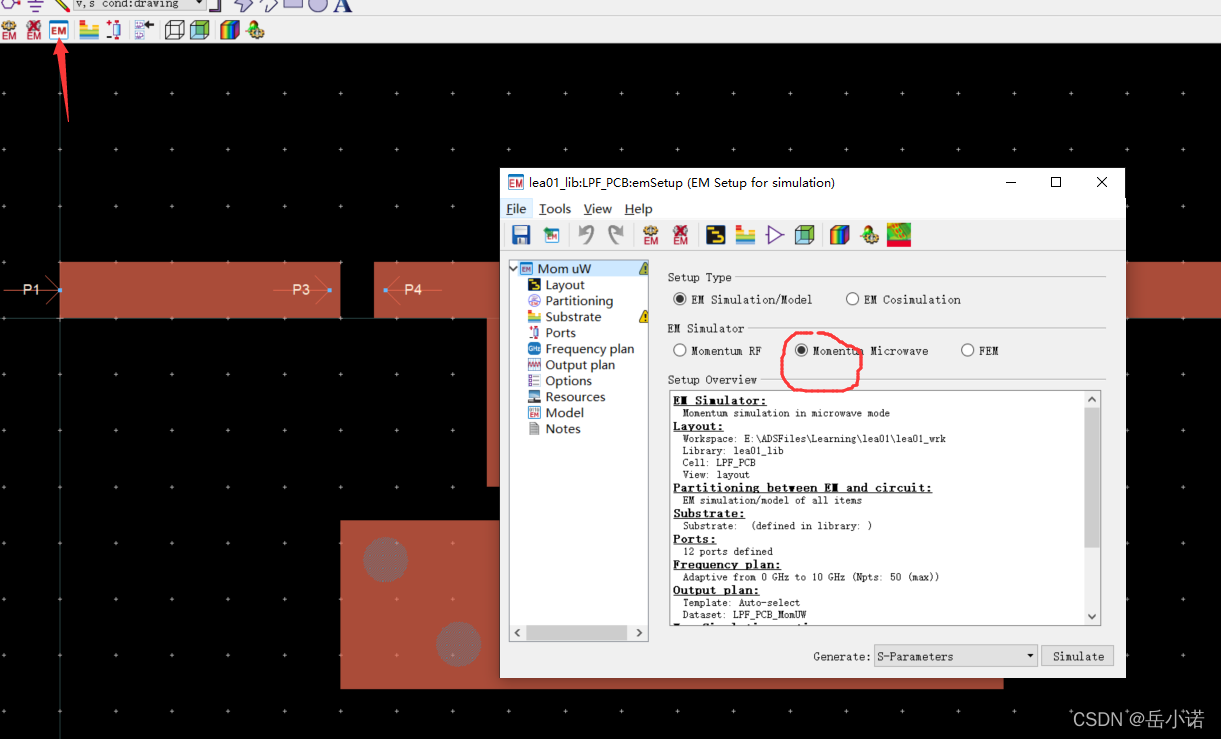

10.打开电磁仿真设置

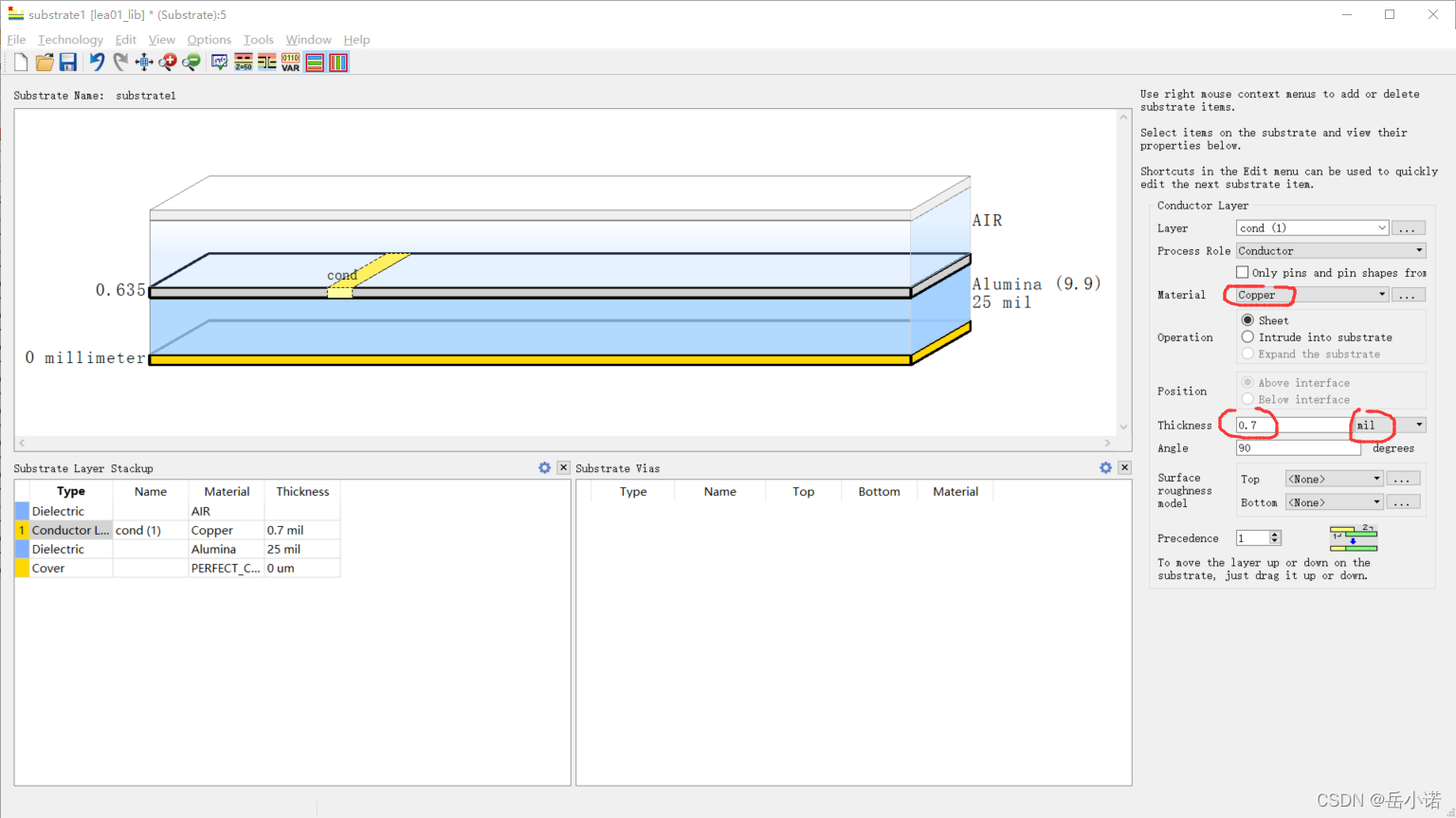

 选中导体层

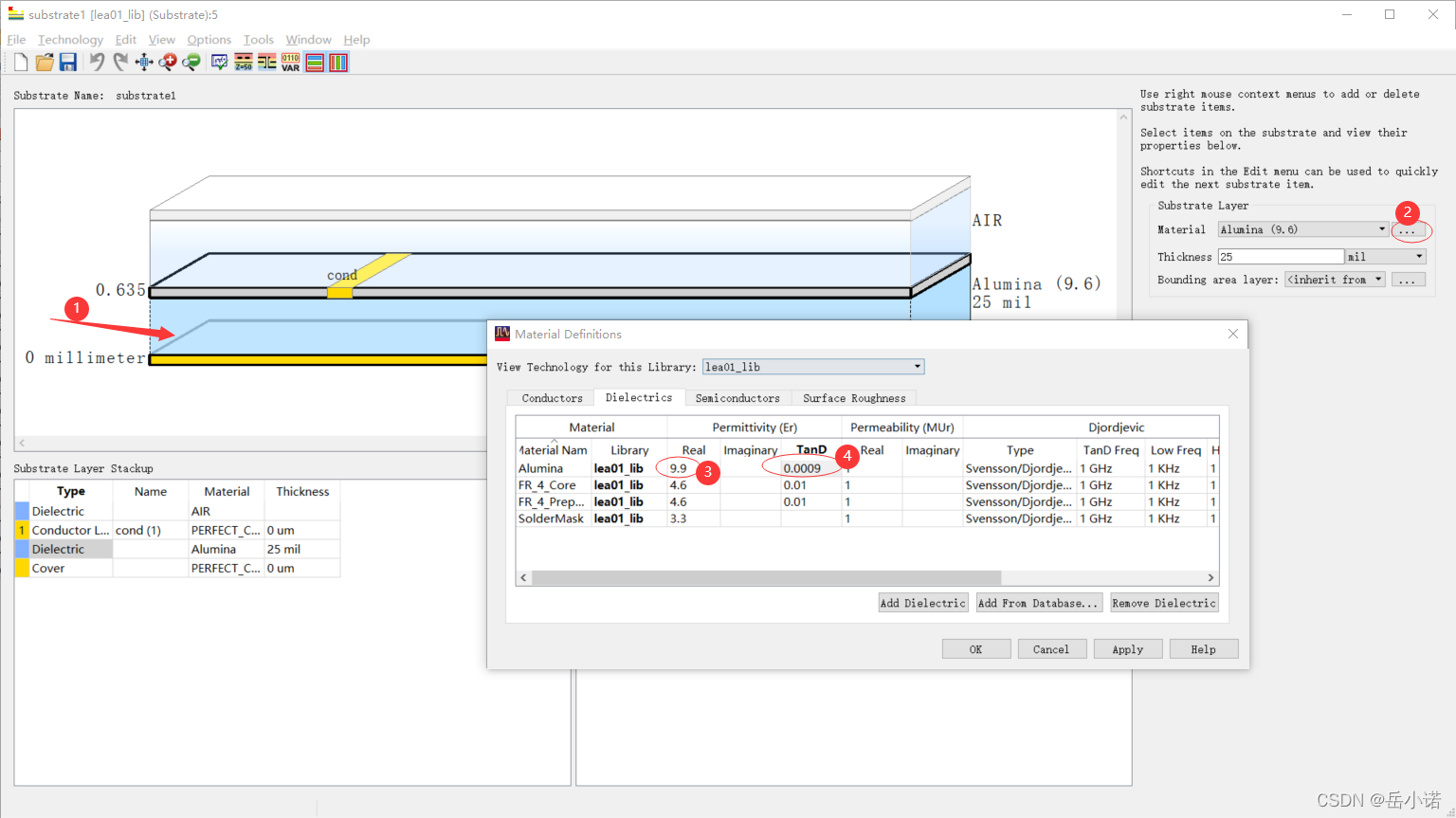

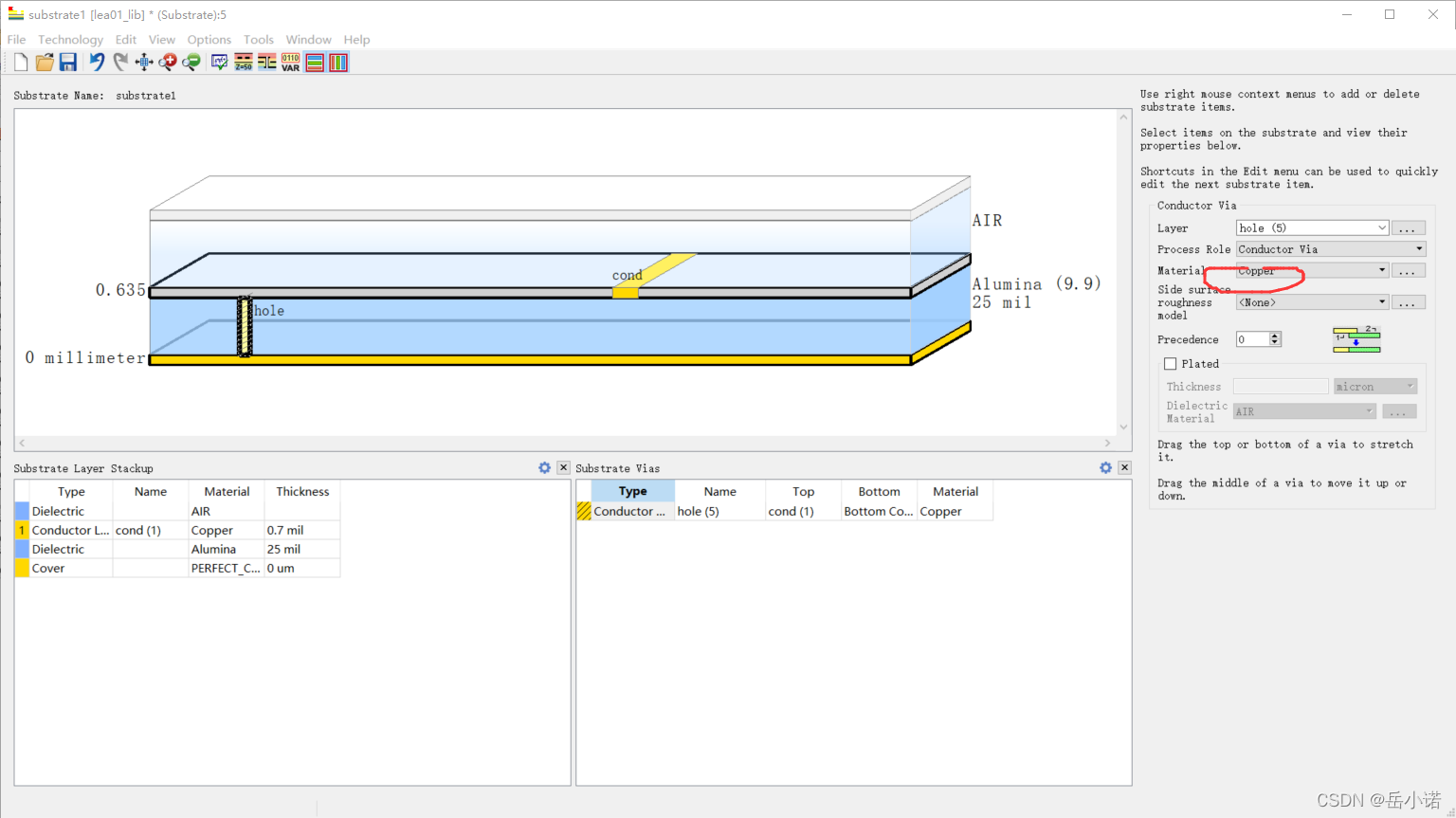

11.添加过孔，右键单击介质层

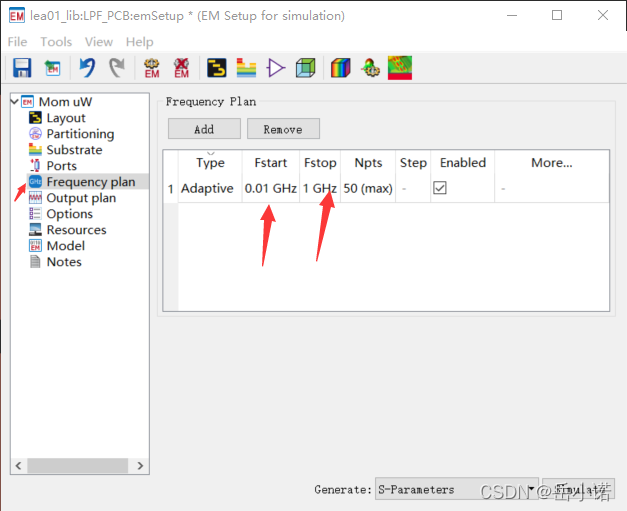

 12.仿真频率设置

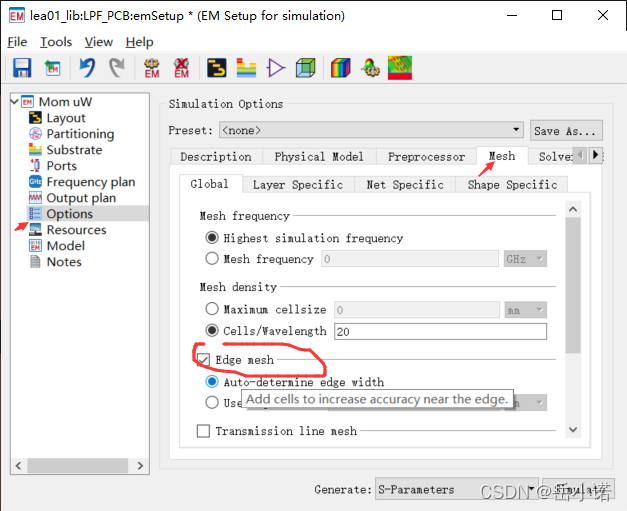

13.网格剖分设置

14.创建emModel

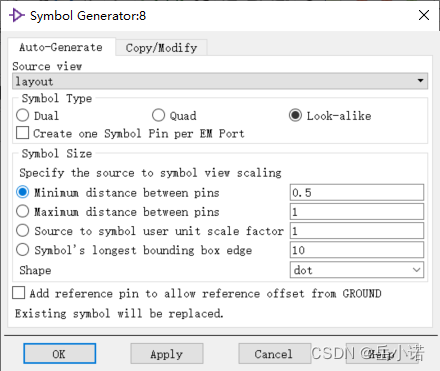

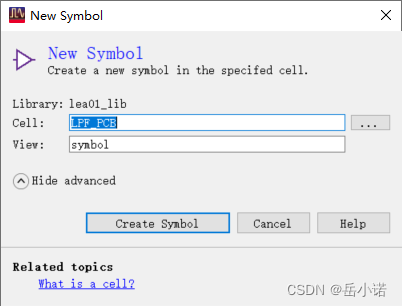

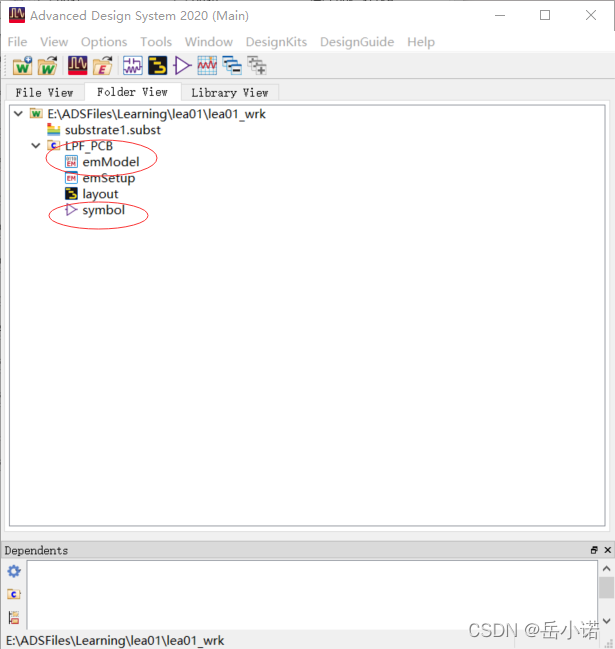

15.创建symbol

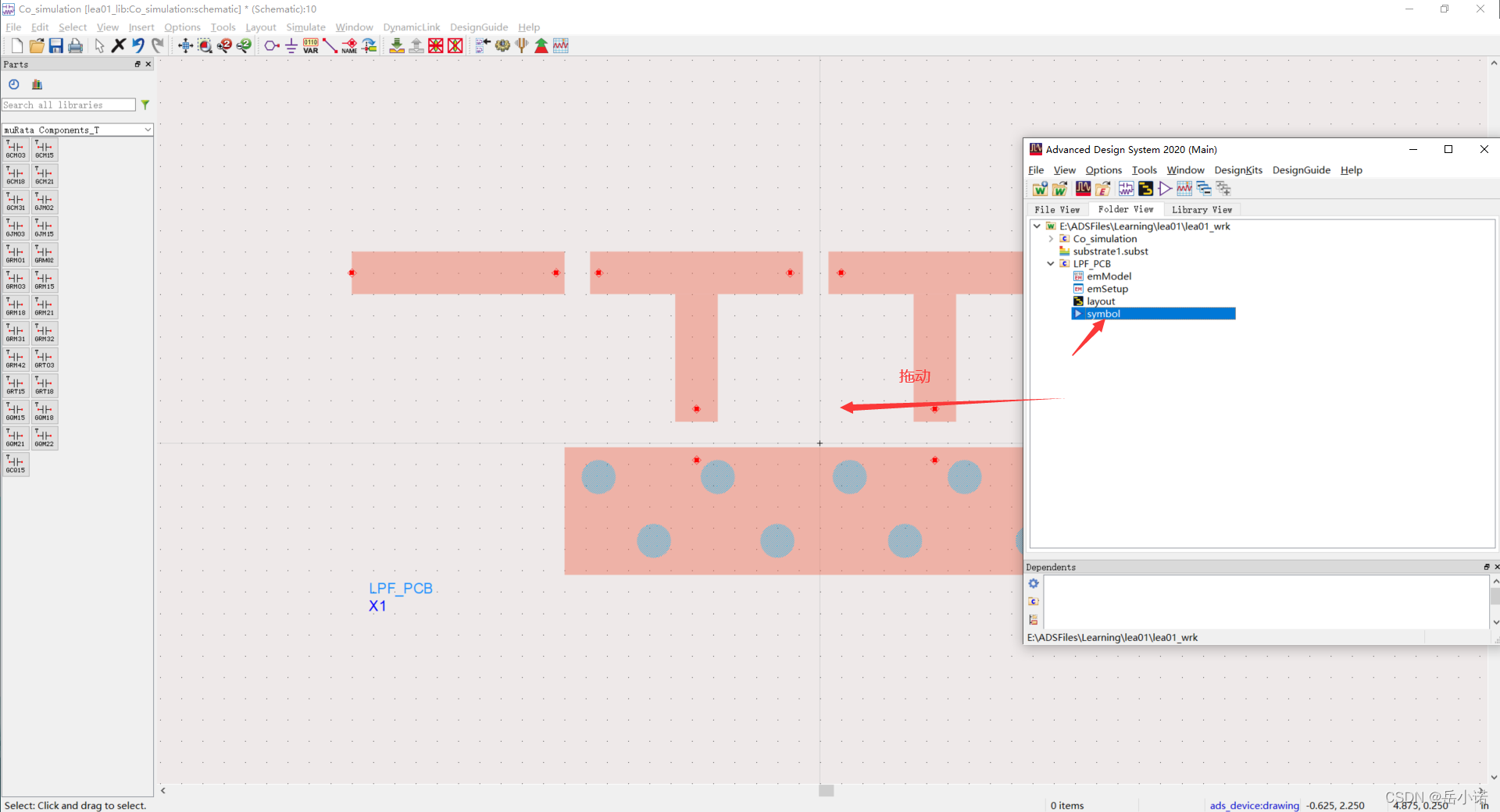

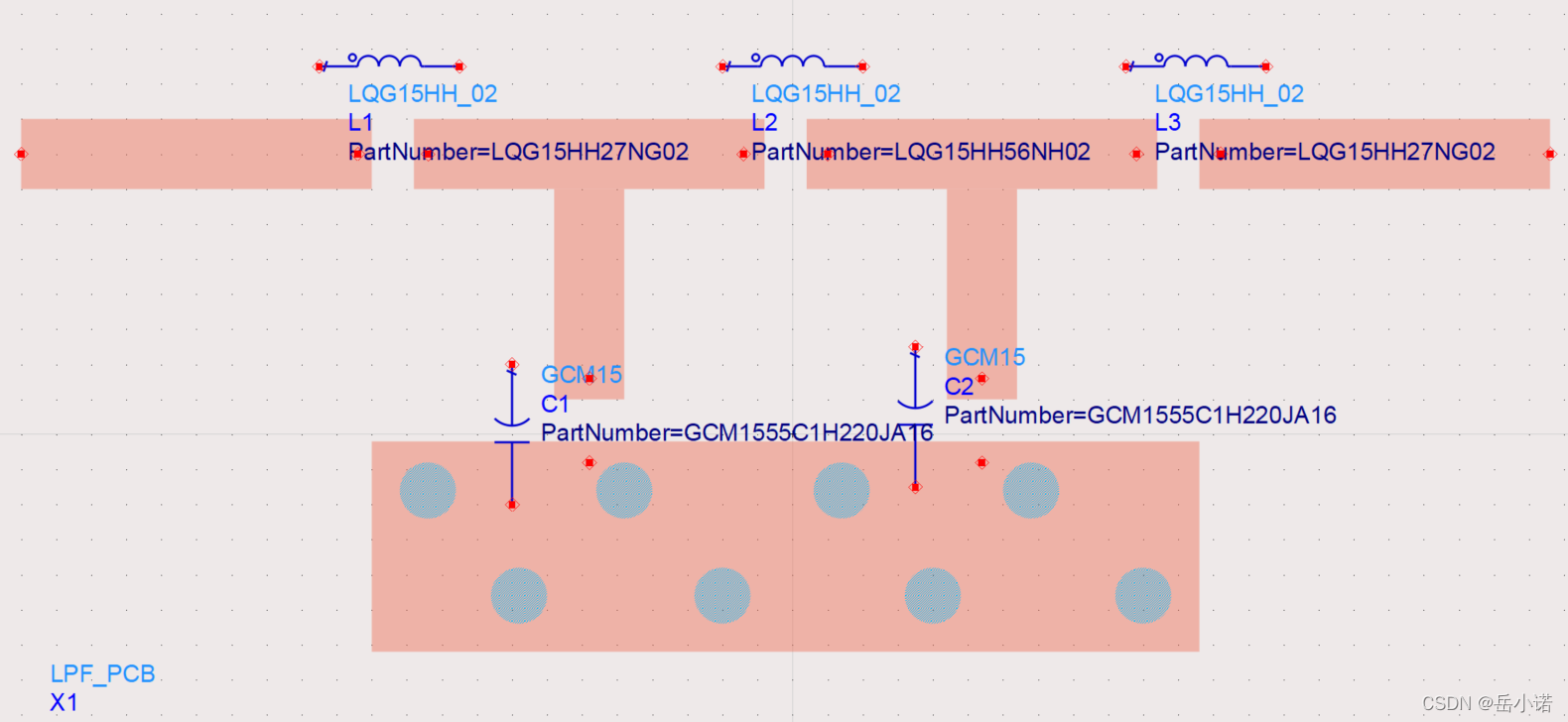

 16.新建原理图，将symbol拖动进来

17.放置电感和电容，值设置为muRata元件库工程优化后的值

ADS学习：元件库的安装与使用_岳小诺的博客-CSDN博客https://blog.csdn.net/weixin_54897533/article/details/122769868?spm=1001.2014.3001.5501

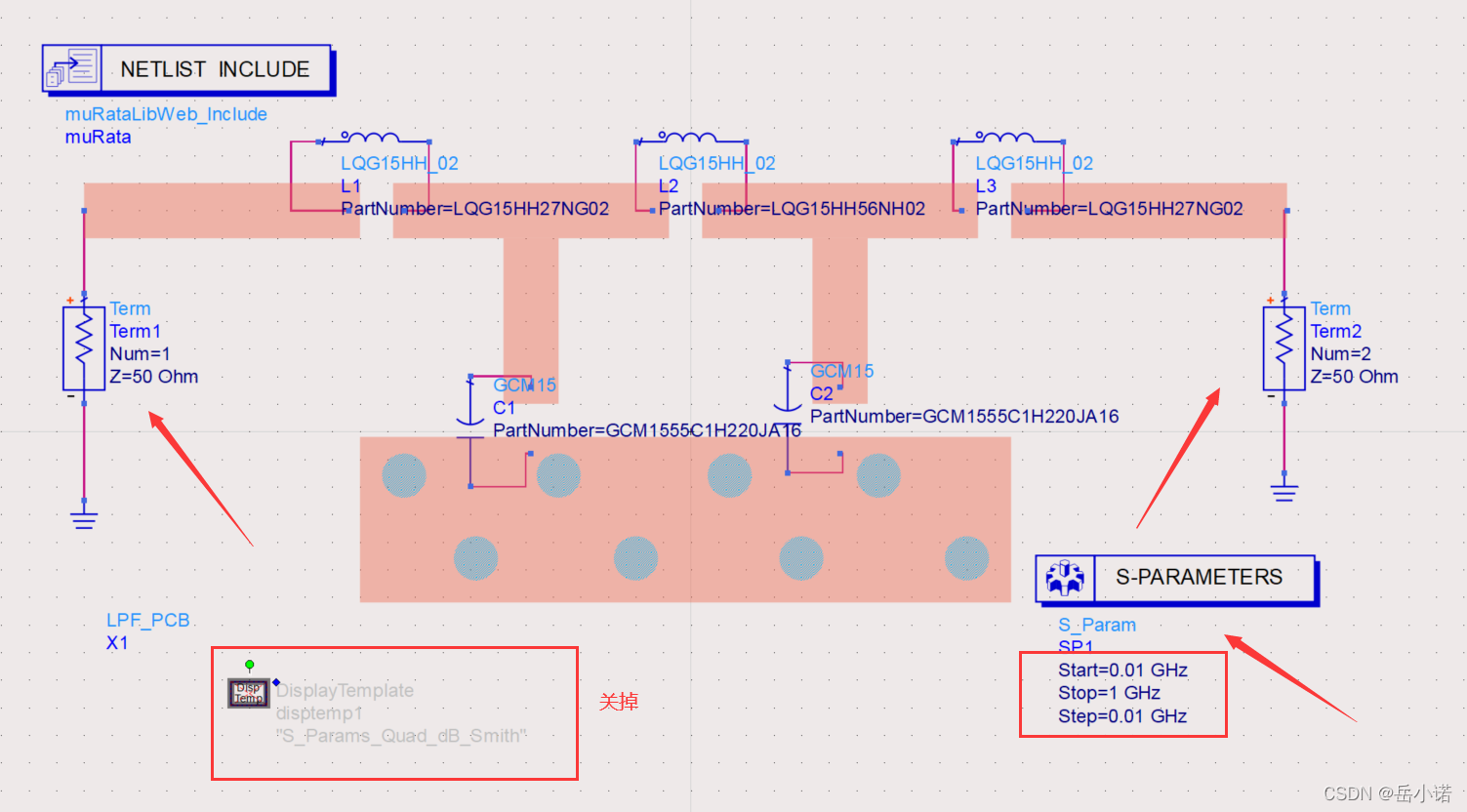

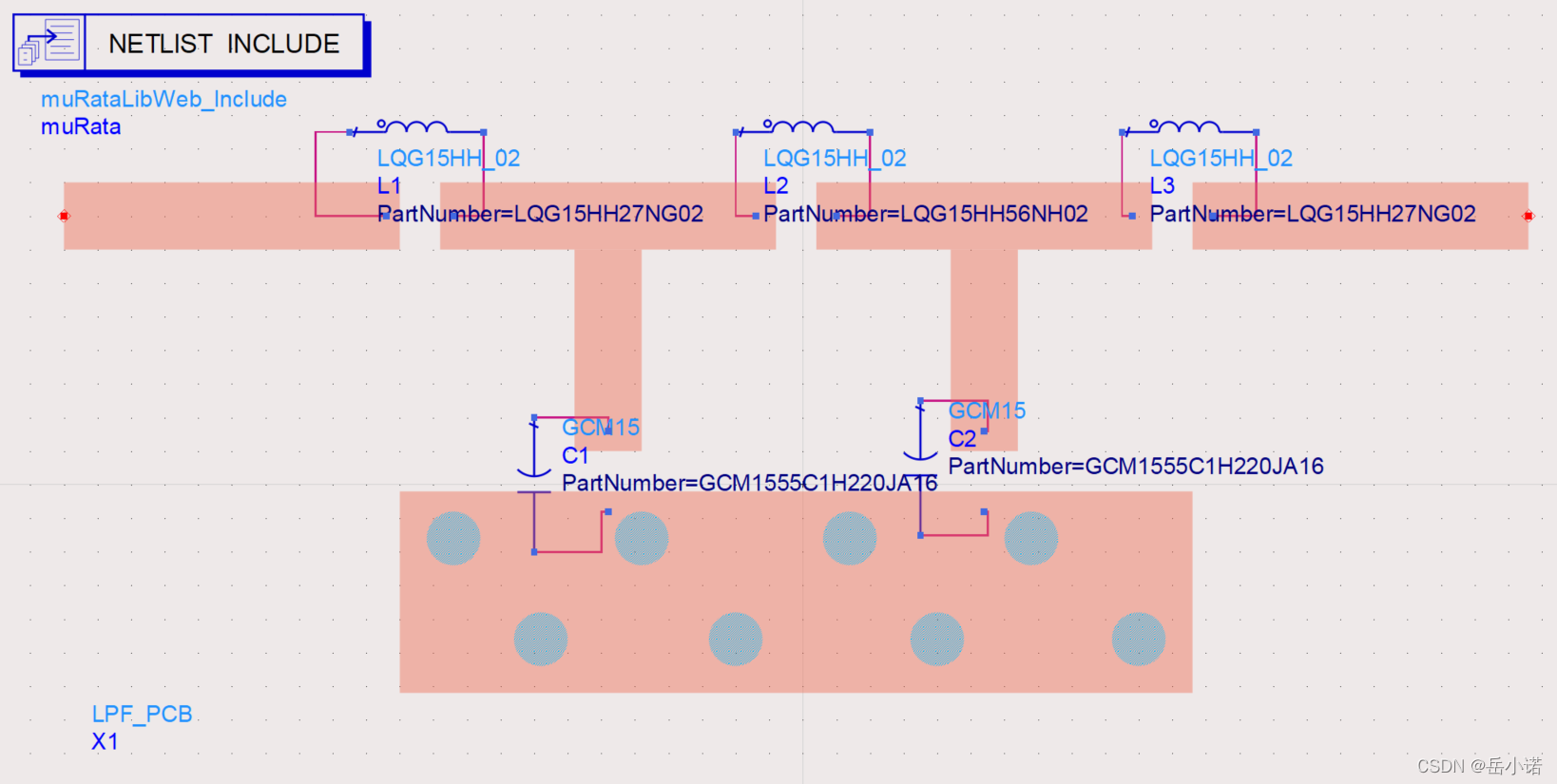

18连线并放置muRata网表控件



19.插入S参数仿真控件模板，并连线设置参数

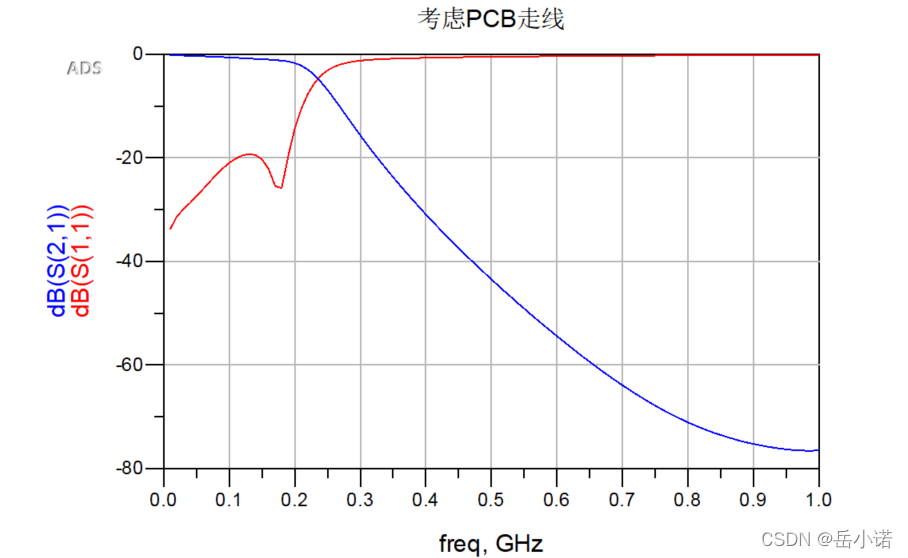

20.运行仿真，查看结果

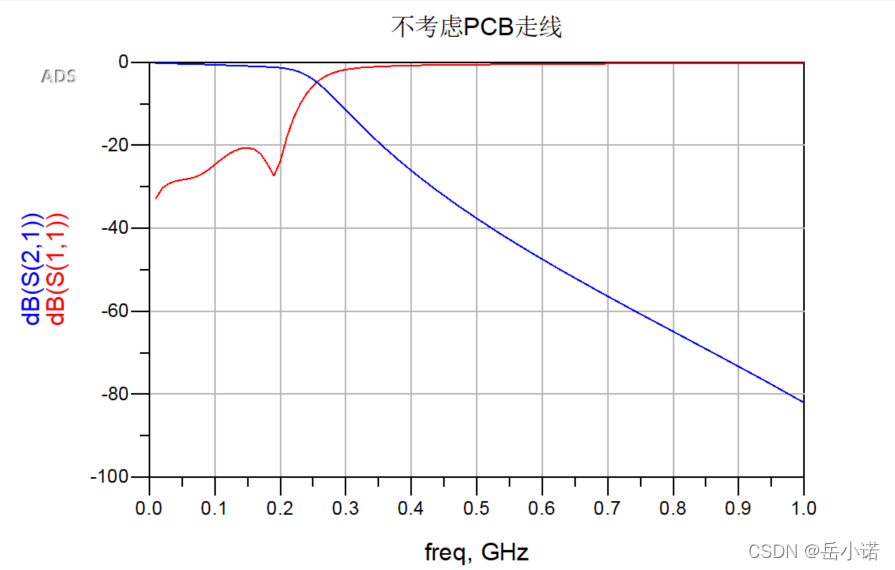

21.再打开之前不考虑PCB走线仿真结果



对比两图，PCB走线对结果有一定影响。

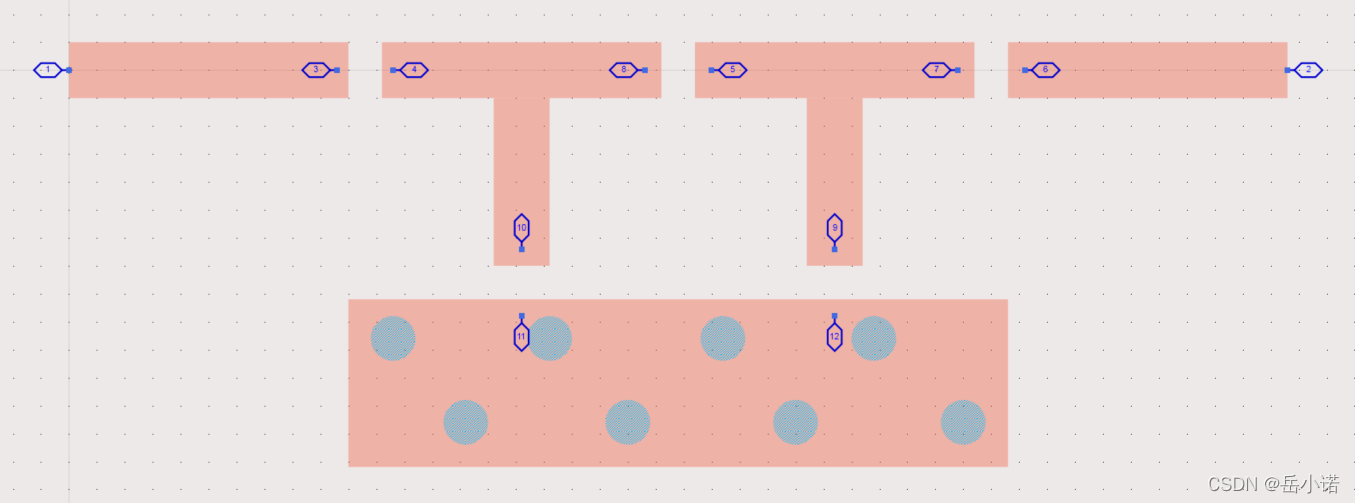

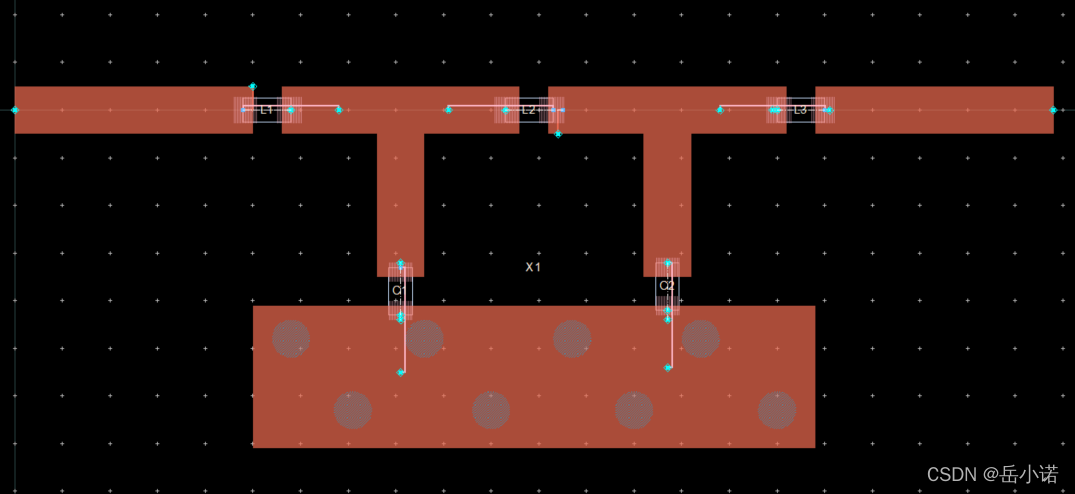

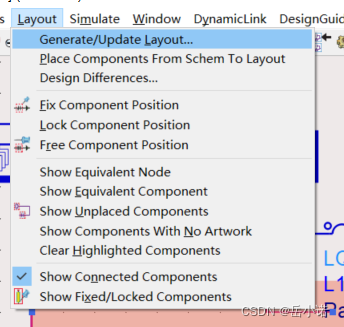

22.生成layout板图



PCB绘制不太会用这个软件。
