HFSS周期结构超表面结构单元仿真

资料参考：

周期结构、超表面单元的仿真（HFSS入门教程）_哔哩哔哩_bilibili周期结构、超表面单元的仿真（入门教程）。希望对新手有所帮助~自己也才刚开始做这方向，大家相互学习~多多指教~https://www.bilibili.com/video/BV1zT4y1u7xa?share_source=copy_webHFSS（ANSYS Electronics）使用主从边界条件（Master and Slave）设计周期阵列天线（Array Antenna）_菜鸡渣渣一个的博客-CSDN博客_主从边界条件https://blog.csdn.net/weixin_44115643/article/details/120764157Ultrawideband Reflection-Type Metasurface for Generating Integer and Fractional Orbital Angular Momentum | IEEE Journals & Magazine | IEEE Xplorehttps://ieeexplore.ieee.org/document/8884651

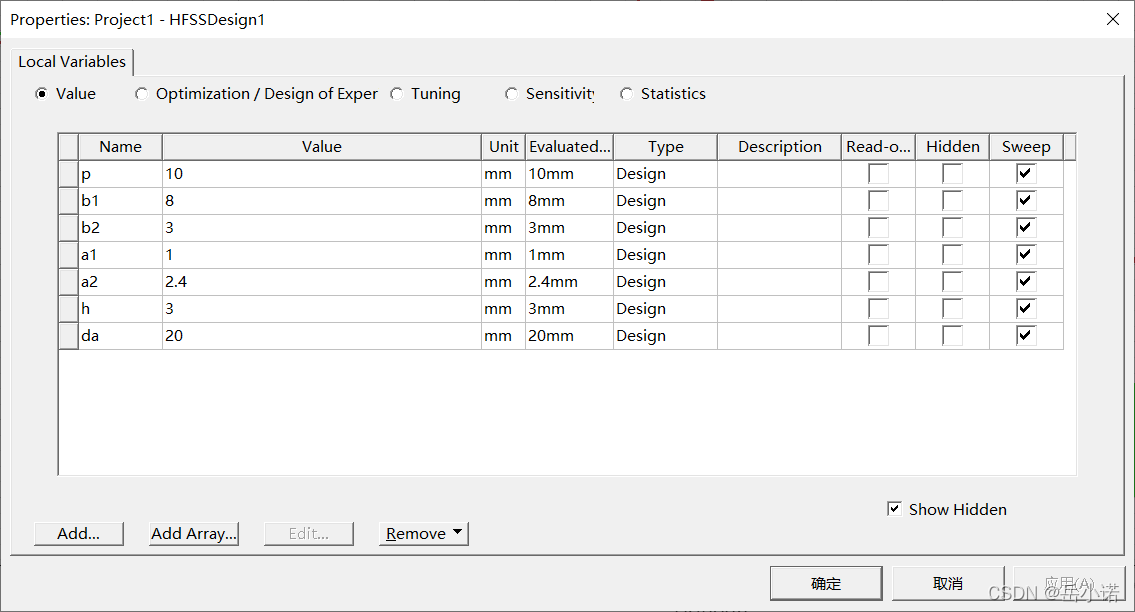

1.设计变量

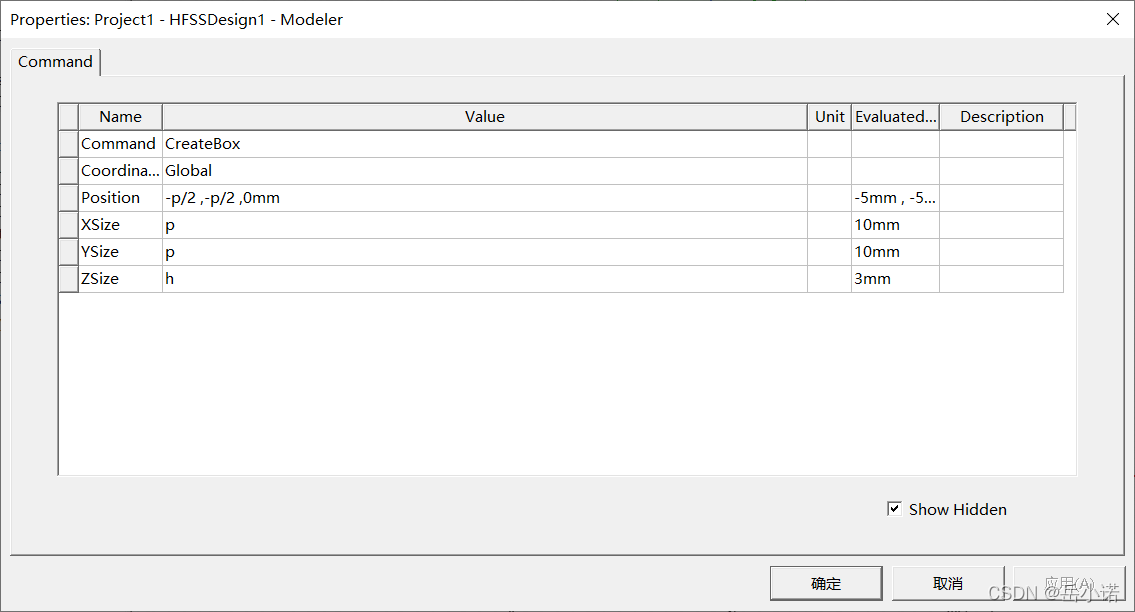

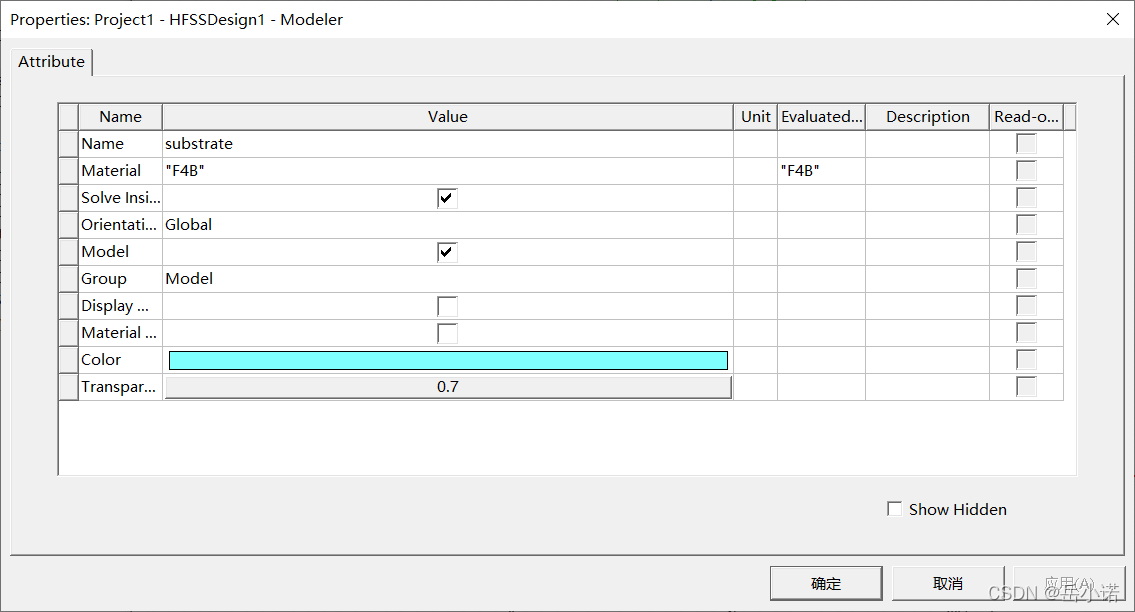

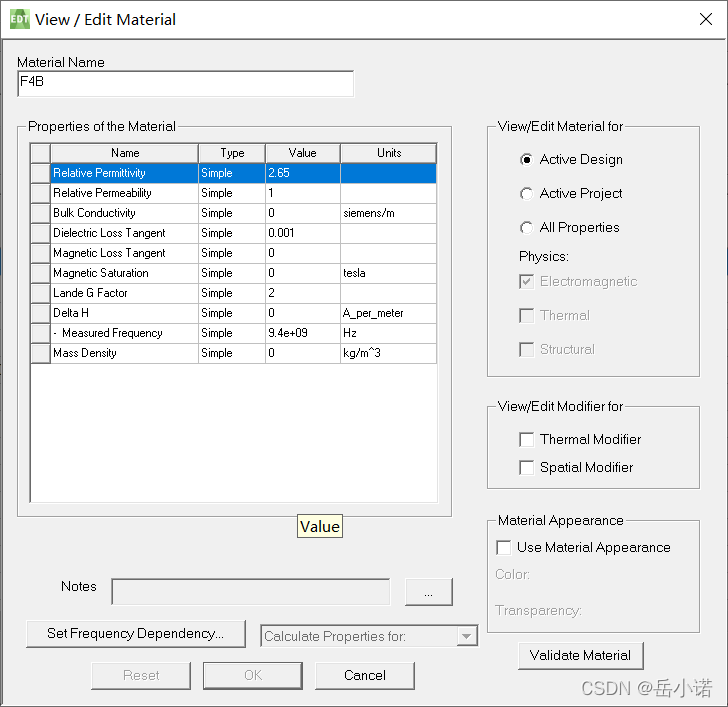

2. 创建介质层，材料自定义

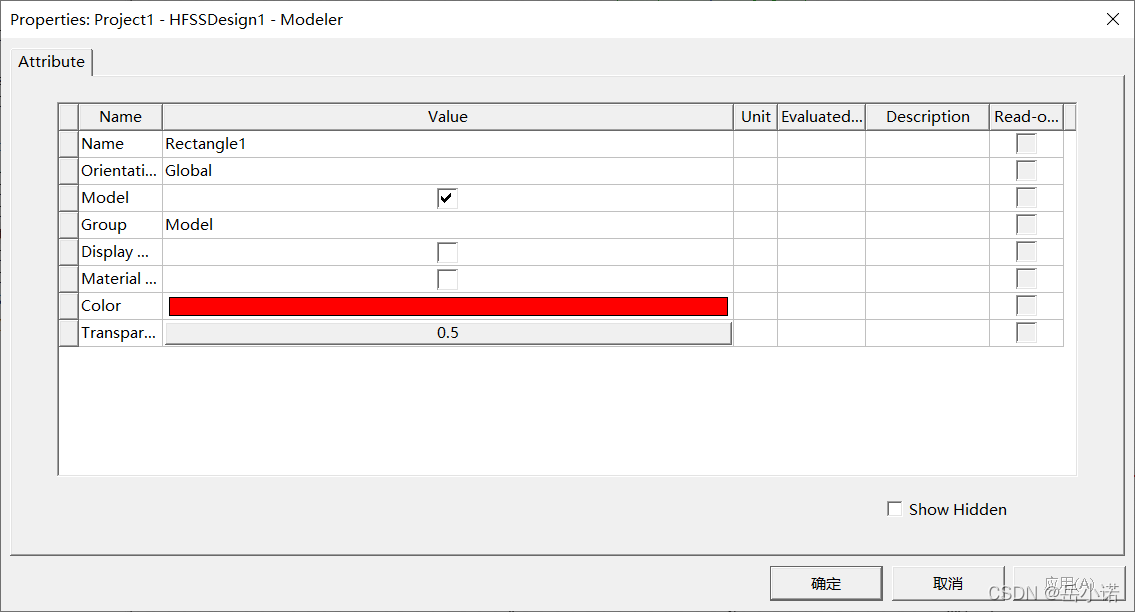

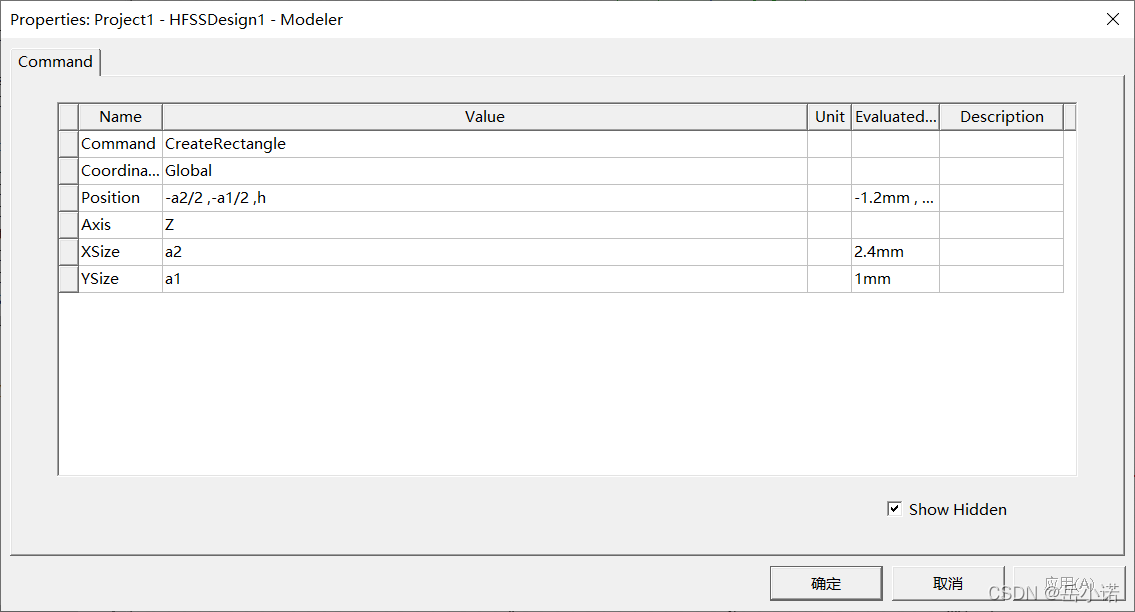

 3.创建贴片，这里设置两个平面执行相减操作

4.创建接地平面，与介质层底面相同大小

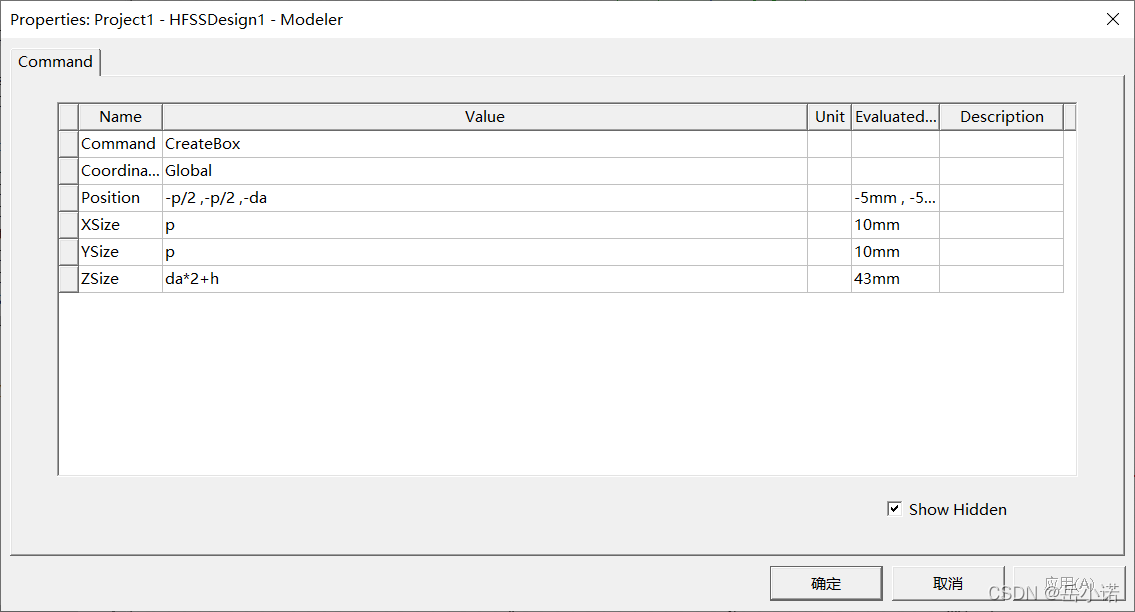

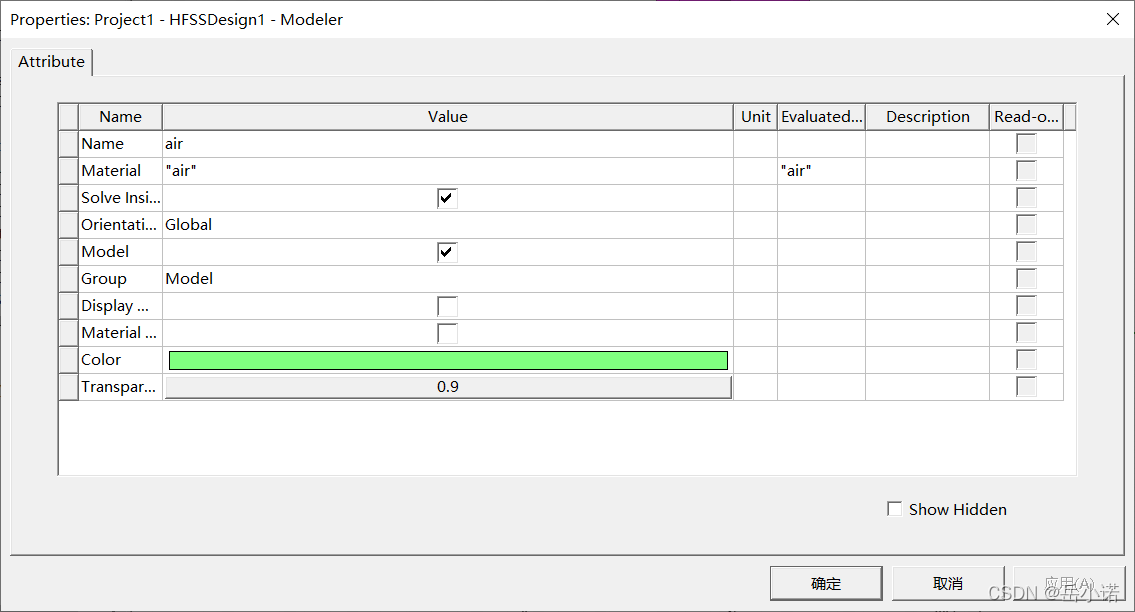

5.创建空气腔



 6.接地平面和贴片设置为理想电边界

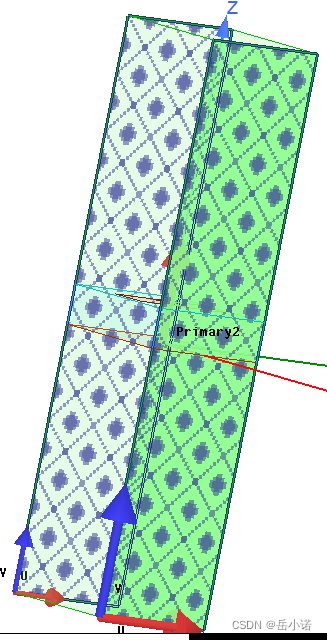

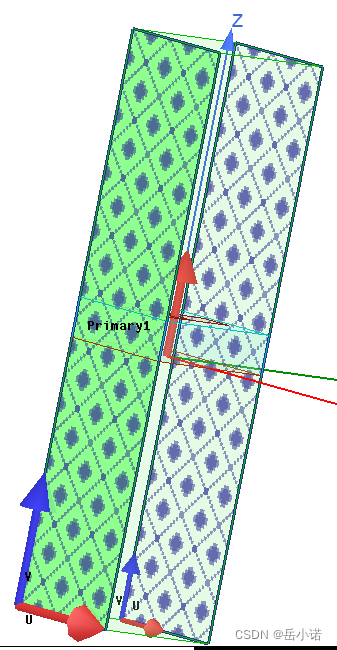

7.空气腔的四壁设置为主从边界，展示设置完成的效果



8.空气腔底面设置辐射边界条件，

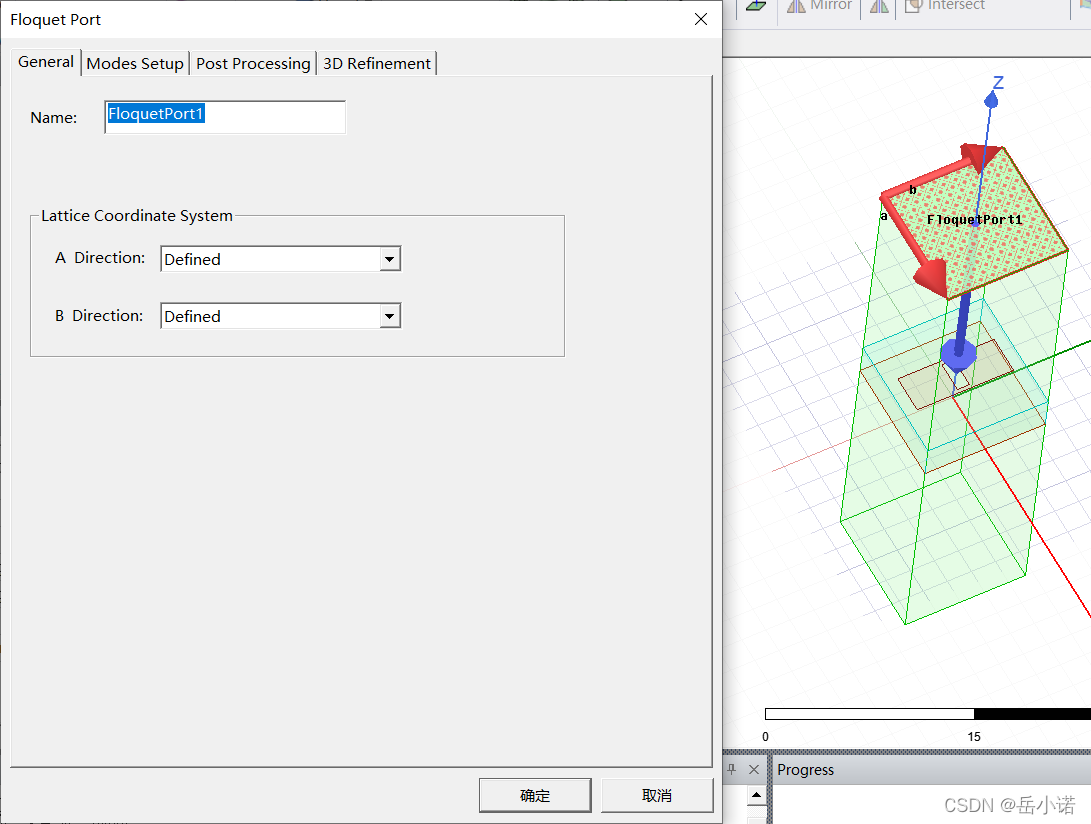

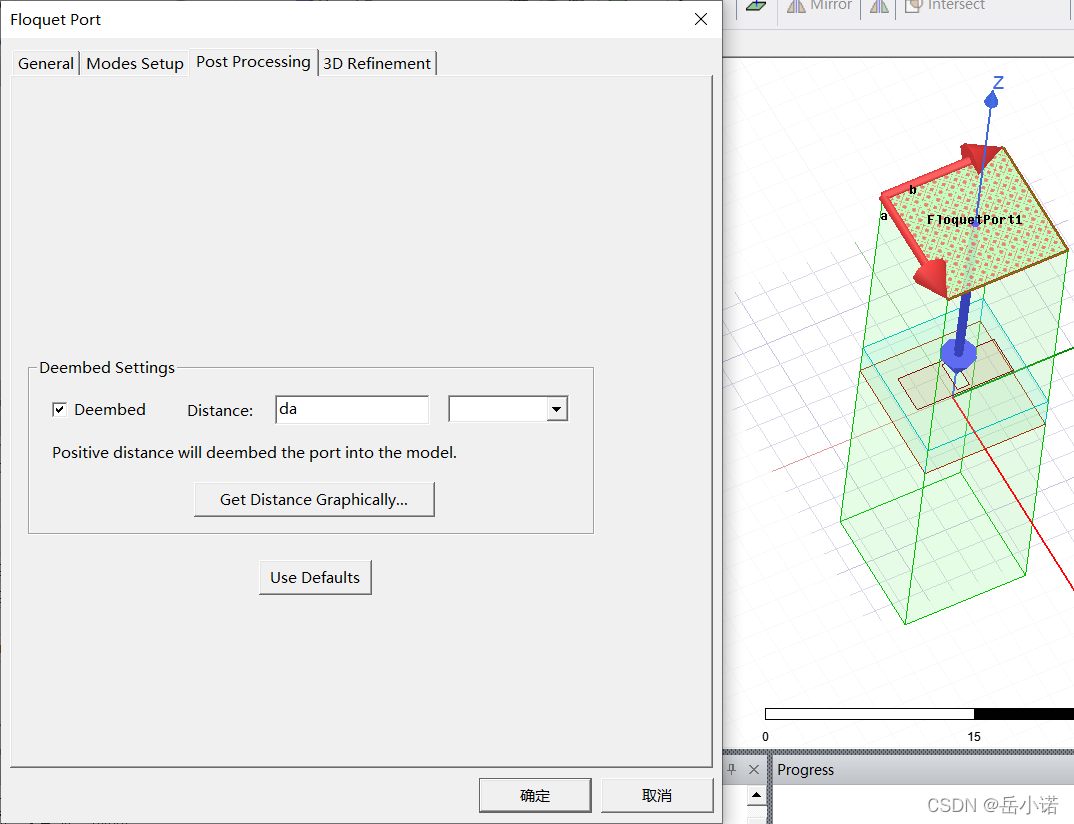

9.空气腔上表面设置Floquet端口

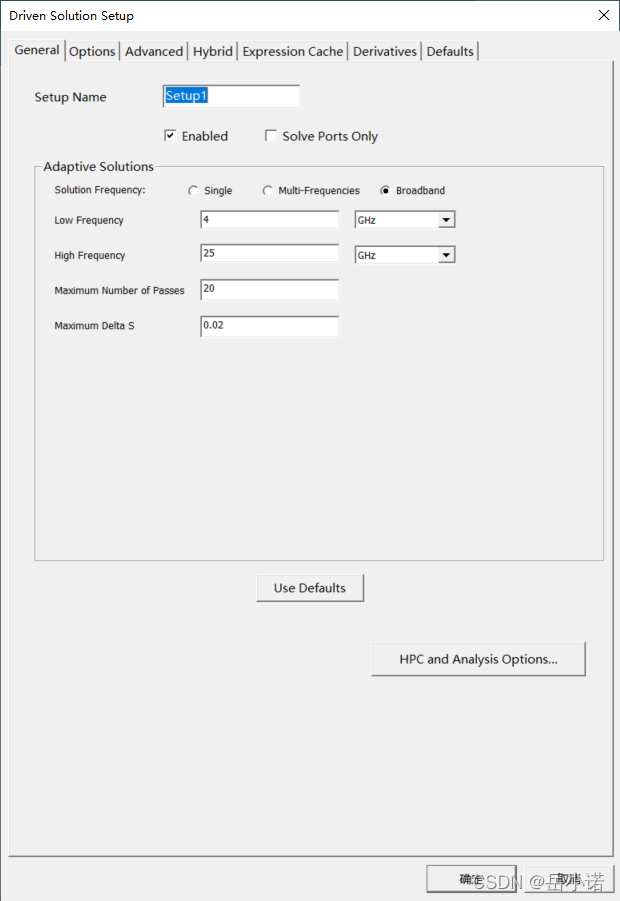

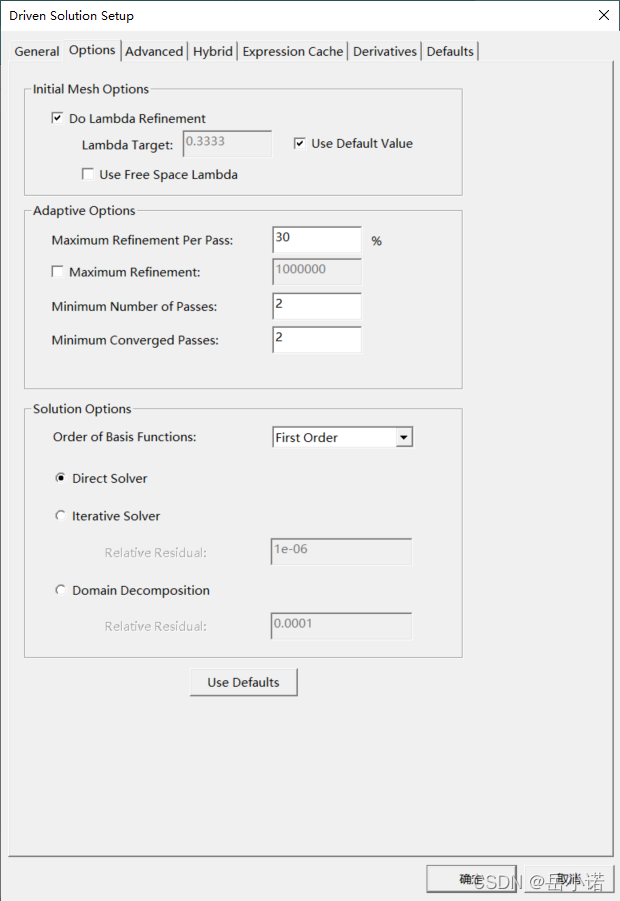

10.求解设置

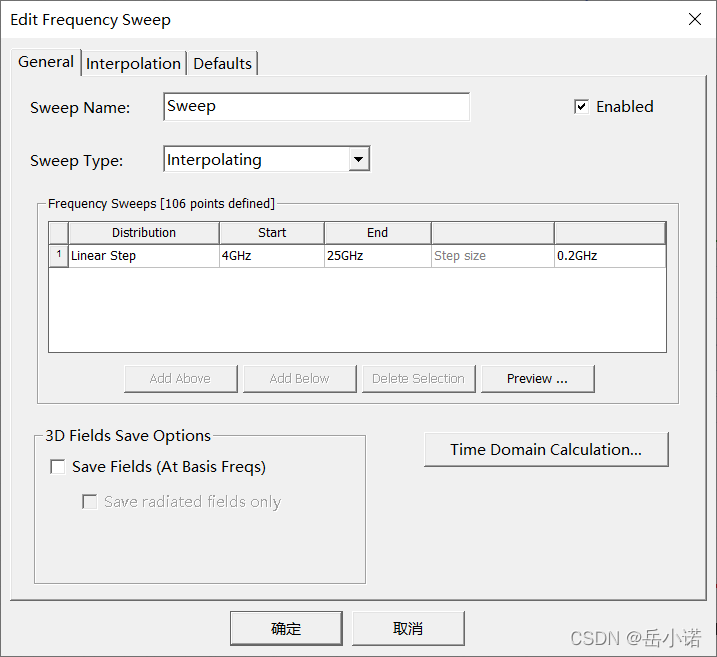

11.扫频设置

好，至此建模以及各项设置都已完成。

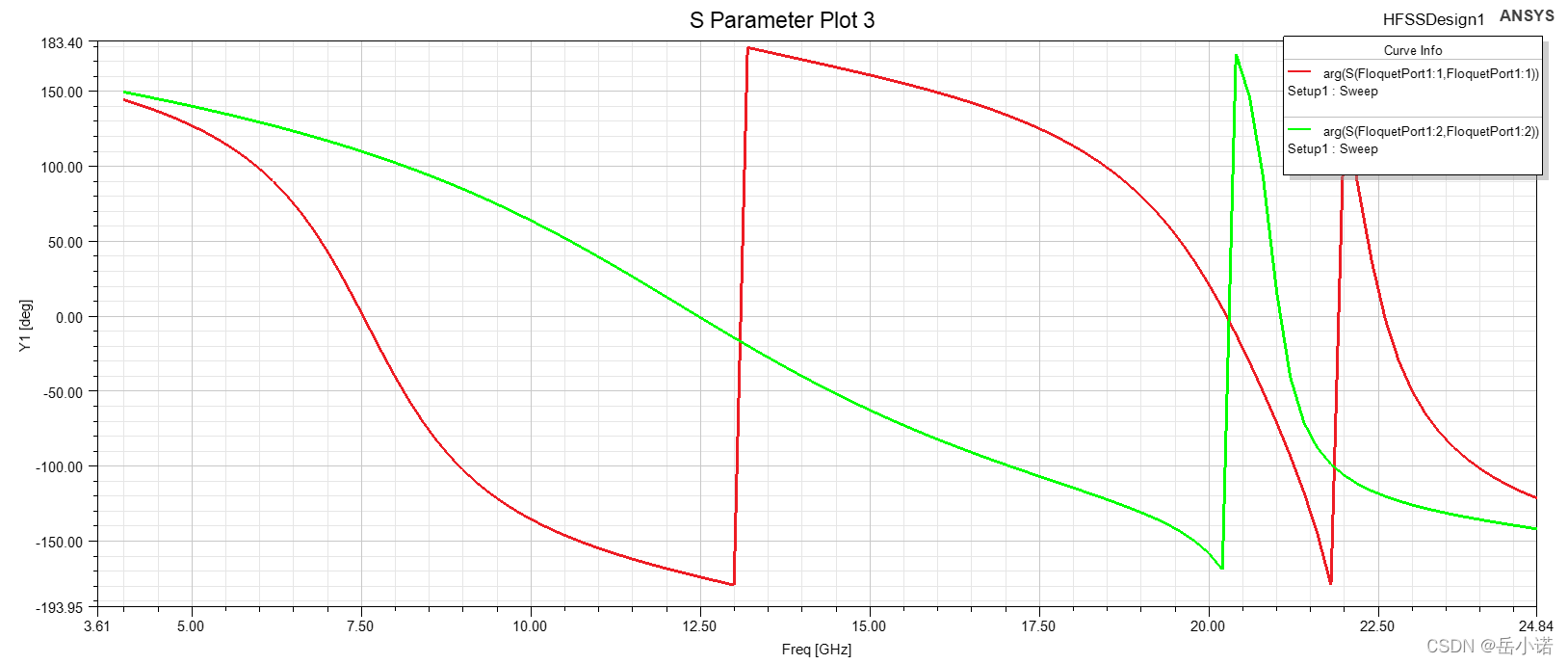

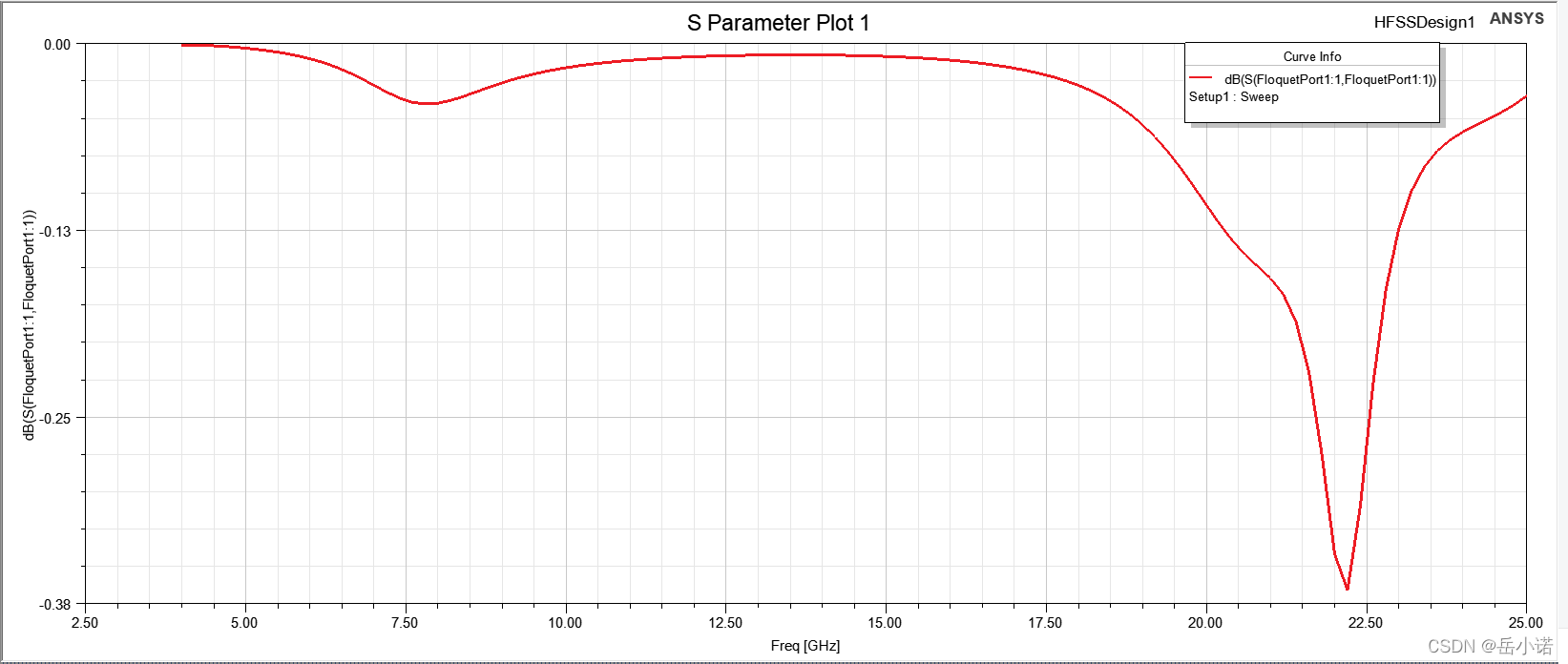

 12.设计检查无误后，运行仿真，简单看一下结果



好，本设计到此结束！

里面涉及的知识我也不懂，只是学习一下HFSS主从边界、Floquet端口设置。
