ad24学习笔记

元件库的创建

1.27、

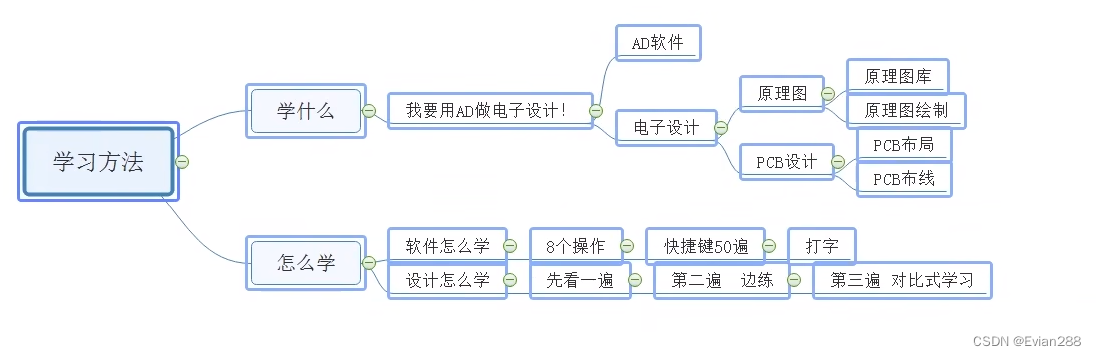

准备工作

软件，可以在微信公众号上装

多使用快捷键

如何创建工程？

先把元件模型绘制出来，再把绘制出来的原件模型放到原理图里面，再接线，标号，这是原理图的绘制

然后让原理图绘制的原件映射到实物板上，pcb库就是桥梁

pcb阶段就是把局部和布线的处理

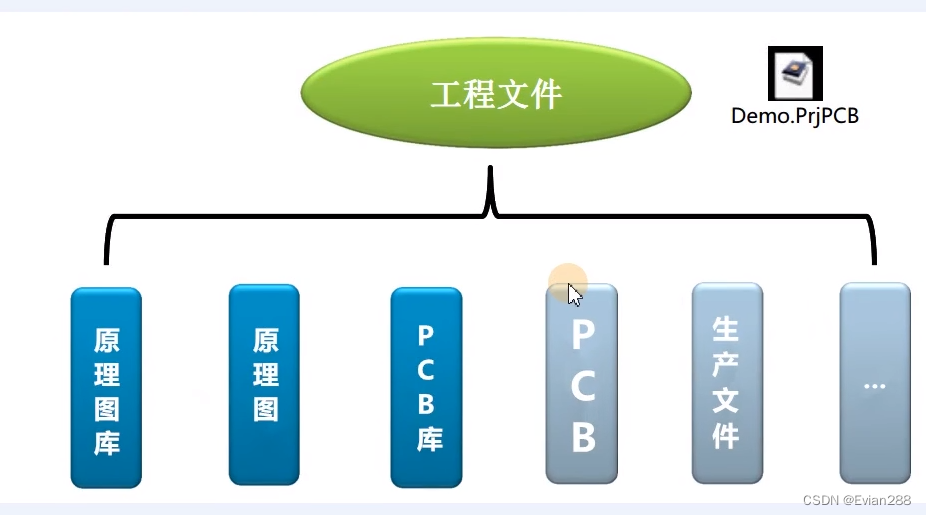

整个工程就是这么多

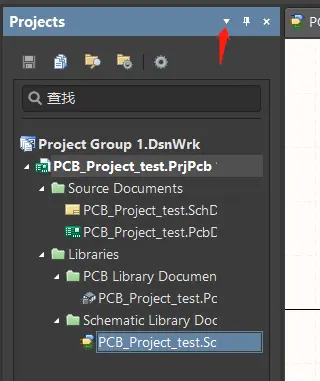

如何新建工程？

新建项目，这个项目里很多内容，原理图，元件库，pcb库，pcb

创建pcb工程

建元件库，原理图，pcb库，pcb，都保存

不要单独创建，不然的话会搞成free文件，联系不了。

就这么多，创建完成。

2.2

绘制元件模型

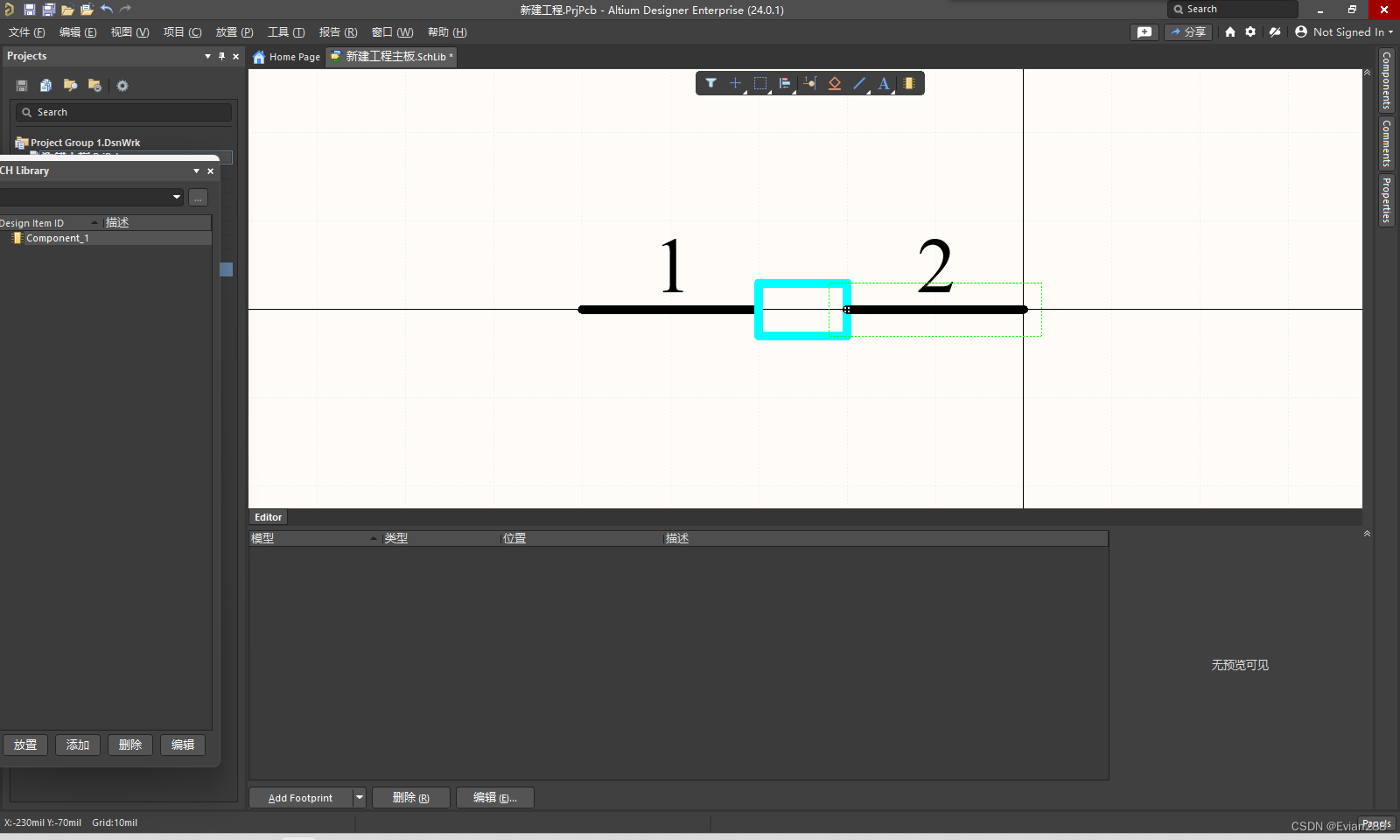

元件库介绍和电阻容模型的创建

打开元件库

右下角panels

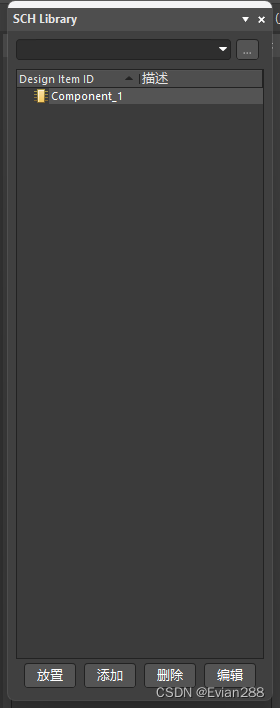

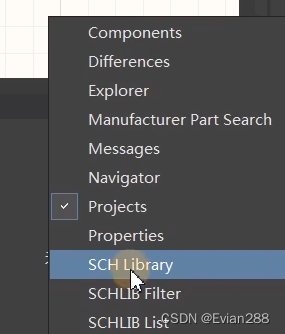

右下角Panels按键用法 视图→状态栏 点出Panel，这里也可以选择左侧栏显示的内容，选择SCH Library 则显示原件库列表

这样就创建了一个元件库列表

看看元件模型的组成

注意画出来的管脚有四个点的是有电器属性的

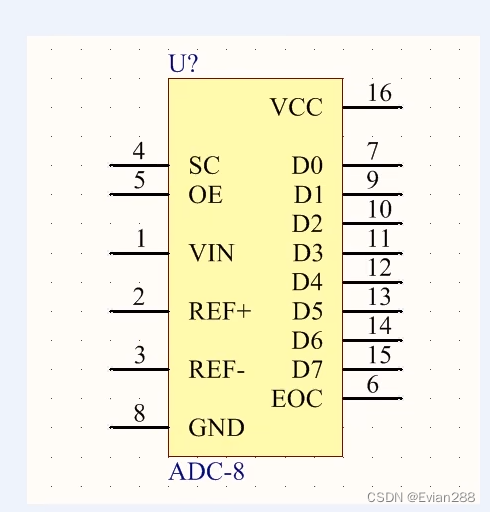

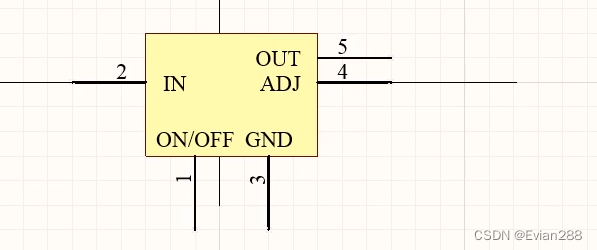

下面看看ic类元件模型创建

上方可以画矩形，再加上管脚，就有了这个东西

多使用快捷键，可以自定义快捷键

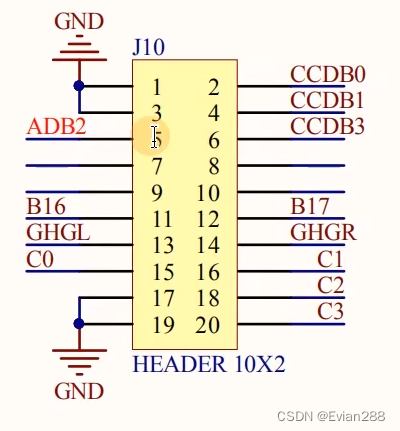

下面说说排针类元件模型的创建

这一类元件模型一般用到较多管脚，最好不要隐藏管脚号

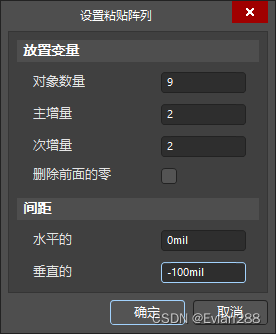

这么多管脚一个个放的话很麻烦，我们先放一个，然后复制，在编辑里面有一个阵列式粘贴

主增量是管脚号，次增量是数字名称

垂直向上是正，向下是负的。

下面看看光耦和二极管元件模型的创建

这里就有了三角形，那么如何在ad里面绘制三角形？

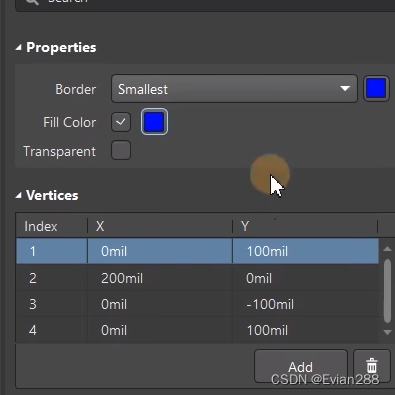

上面有一个多边形

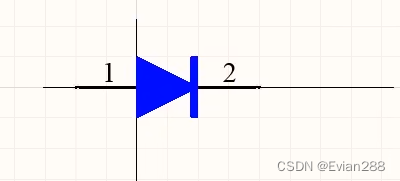

三角形加一条线，就成了二极管

由此可以画出光耦，画线条里面有带箭头的

画了这么多，如果有现成的原理图的话操作起来就会方便很多，那么怎么调用现有的原理图，我们可以从原理图里面直接生成一个库，然后从库里面直接复制粘贴到自己弄得图上面。

如果已经有库的情况下，在这里可以导入原理图库，后面要导入封装库也是这样操作

原理图的绘制

元件的放置

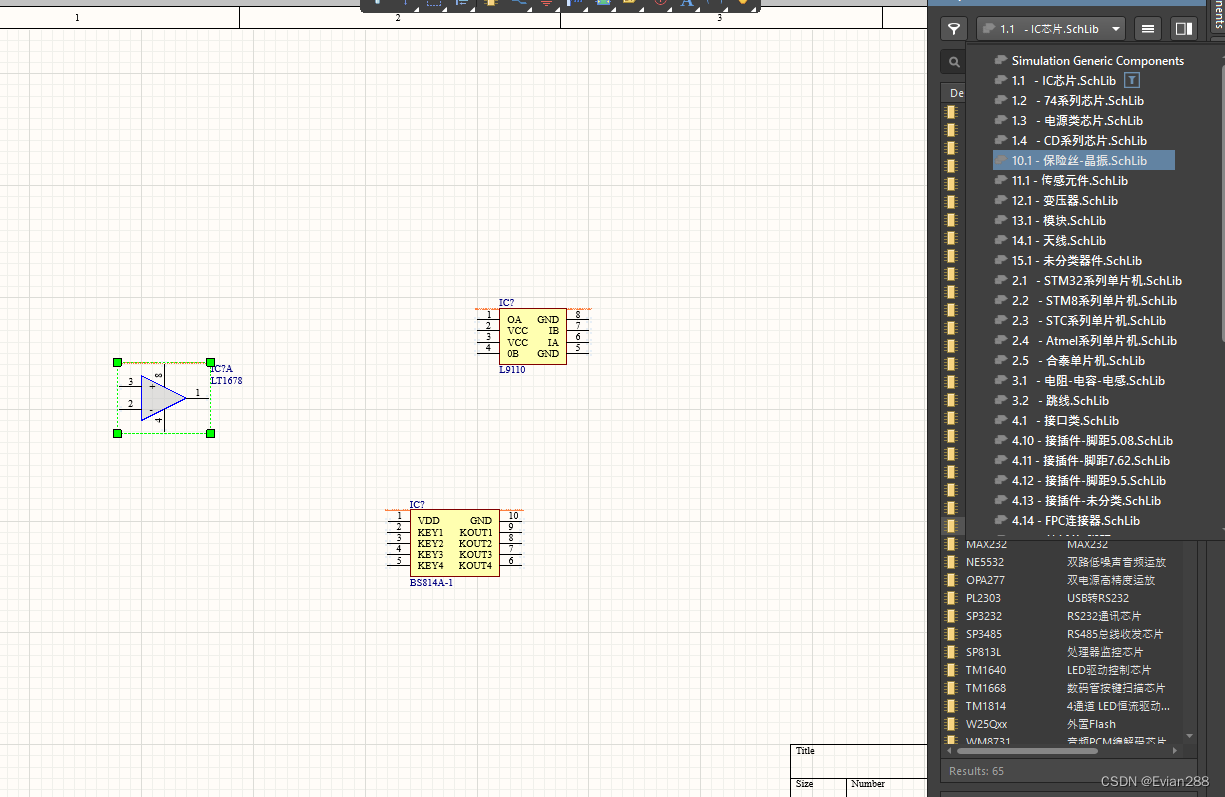

装了库之后，直接在左边元件库拖动出来就可以

还是十分方便的

不嫌慢的话也可以一个个去看着图复制出来

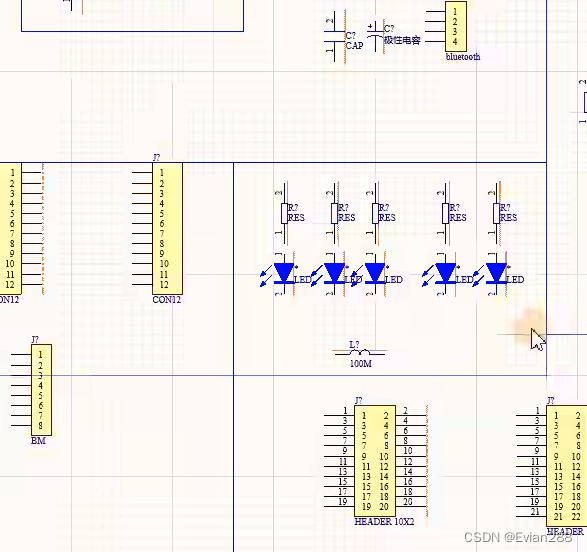

器件的复制与对齐

分区的时候用线去分，千万别用导线

看看导线与netlabel的添加

ctrl+w可以连线，建议照图分屏操作

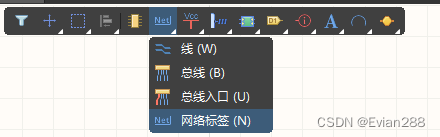

上方可以找到网络标签放置

最好各个区域均匀一些。

然后就是接线，放vccgnd，放网络标签，这个是一个漫长的过程

记得把位号更改一下

那么这个过程中很难避免发生错误

然后看看value值的核对

检查好连接性和极性器件的连接

封装管理

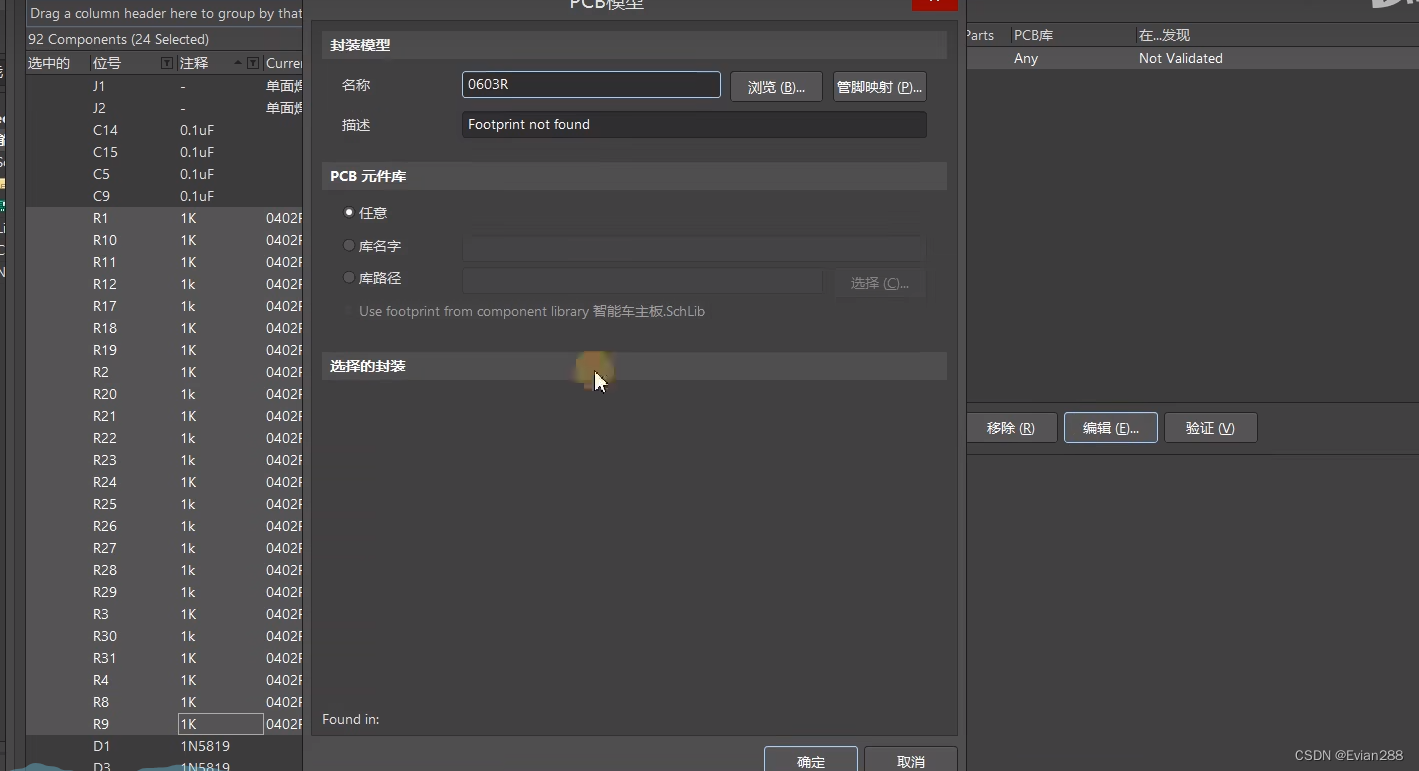

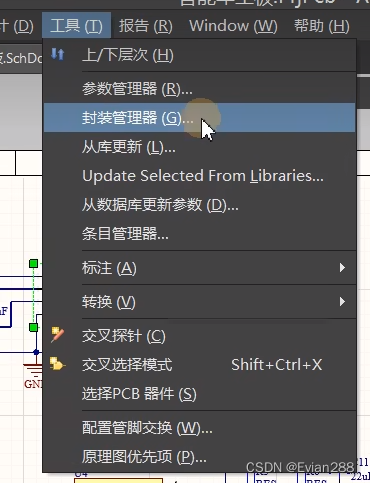

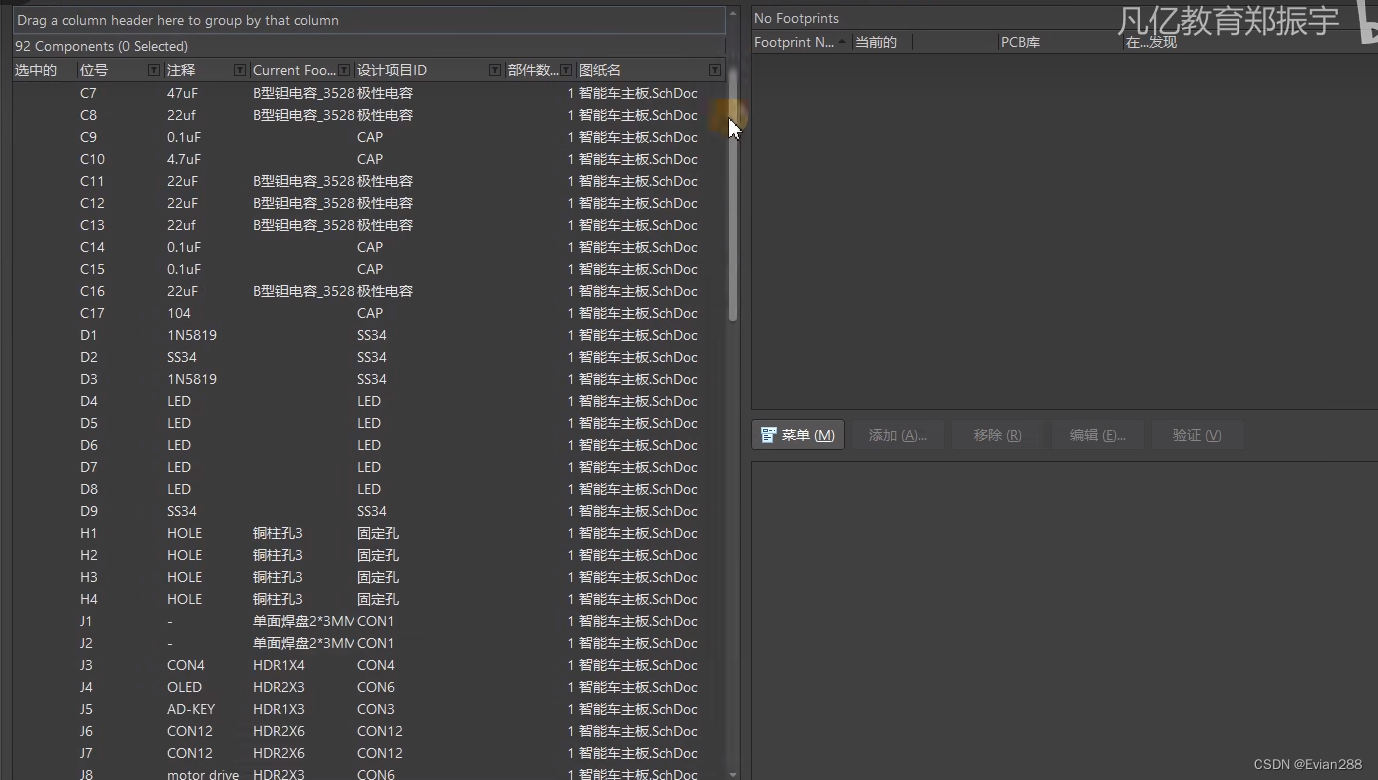

这里有一个封装管理器

打开之后有全部用到的元件

排序，选中要设置的元件，右边点编辑

设置好之后确定，应用变更就可以整体换封装

可以根据你有的bom表慢慢去设置封装

原理图的编译和检查

先肉眼检查一遍

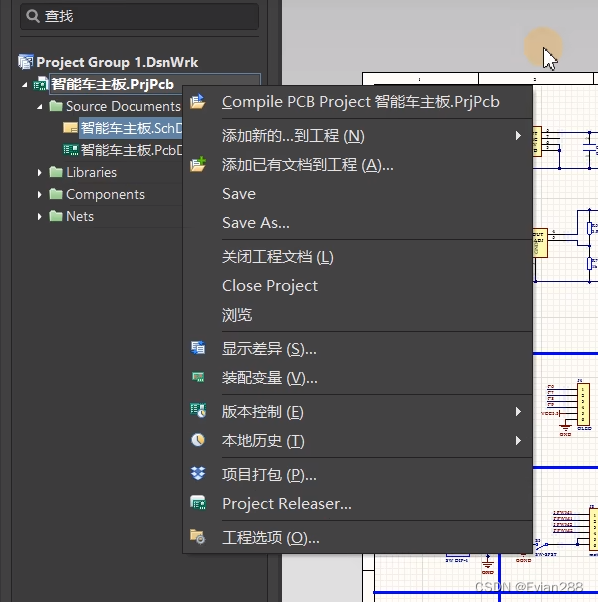

左边右键是可以编译的

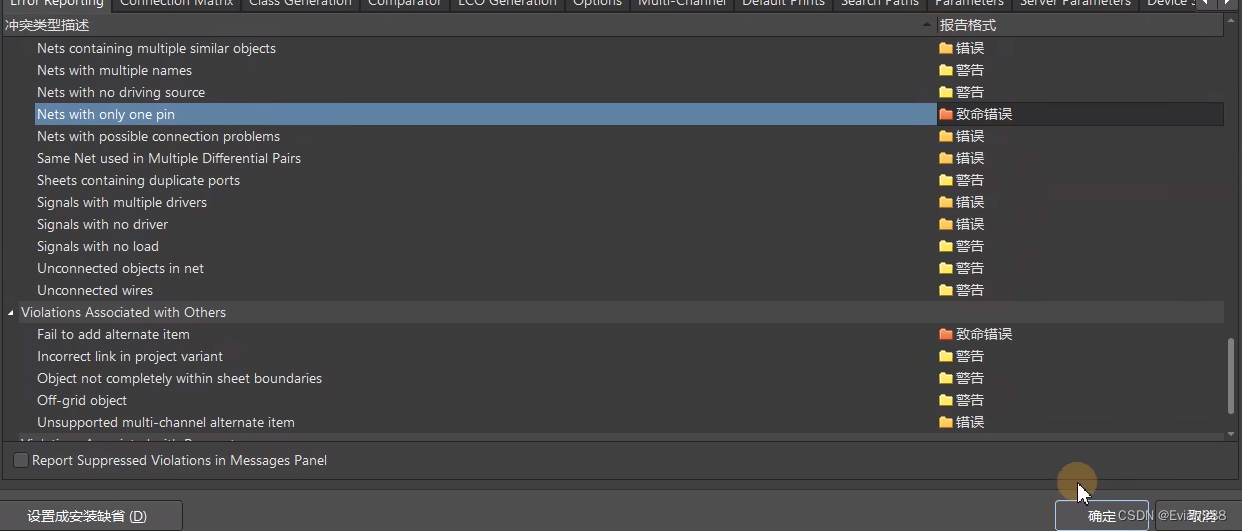

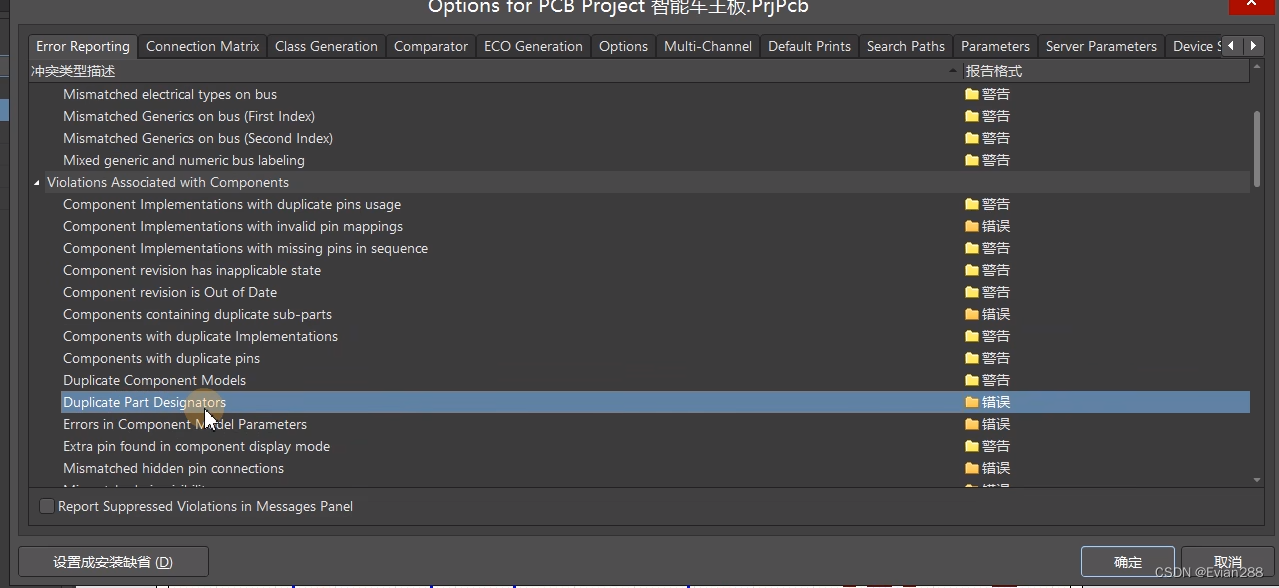

右边这里右键有一个工程选项里面有一个报告错误

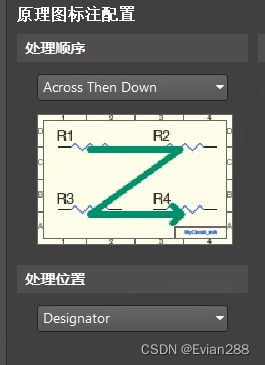

taa，可以快捷键进入到位号编辑器里面

这里可以调编辑的顺序，从上往下或者从下往上

一般是这样选

下面这里讲几个常用的

第一个问题：器件位号的重复

可以把它选成致命错误

第二个是

网络悬浮，意思就是网络标签摆错了位置

第三种单端网络

按着alt再点一下网络可以同时高亮网络接口

常见的PCB封装以及3D模型

常见的chip类封装的创建（电阻容 sot 二极管）

做个封装要什么？

焊盘，管脚序号，丝印（大概范围），阻焊（防止绿油覆盖），1脚标识

大量复制焊盘的时候可以用特殊粘贴，里面有阵列粘贴

ctrl+w可以测距

操作ipc封装得先装个插件

等等等等，这些都是自己画封装的方法，画得规范一些，工整一些

pcb封装也不必要每一个都自己画，有很多现成的库可以调用

如果有pcb库的话可以直接导入，可以去找pcb超级库，直接下载直接用

3D的pcb，除了美观之外还有校验，让做结构的人测试，设计外壳，再反馈

放置-3Dbody

ctrl+d可以切换到3d的状态去对比

当然也有很多现成的3d模型可以去放置，可以不用自己去画

放置-3D元件体里面右边去选，这个可以自定义

或者放3dbody直接去选路径，照搬

可以去ic封装网找资源下载

  进入PCB界面，快捷键D+P可以自动生成PCB库，然后复制粘贴即可。对于单个器件可以在PCB中选中然后CTRL + C，回到PCB库列表界面粘贴即可。

布局与布线

导入常见报错的处理

2.12

在原理图update到pcb

然后执行变更，查看报告，导出报告到桌面，是一个表格文件

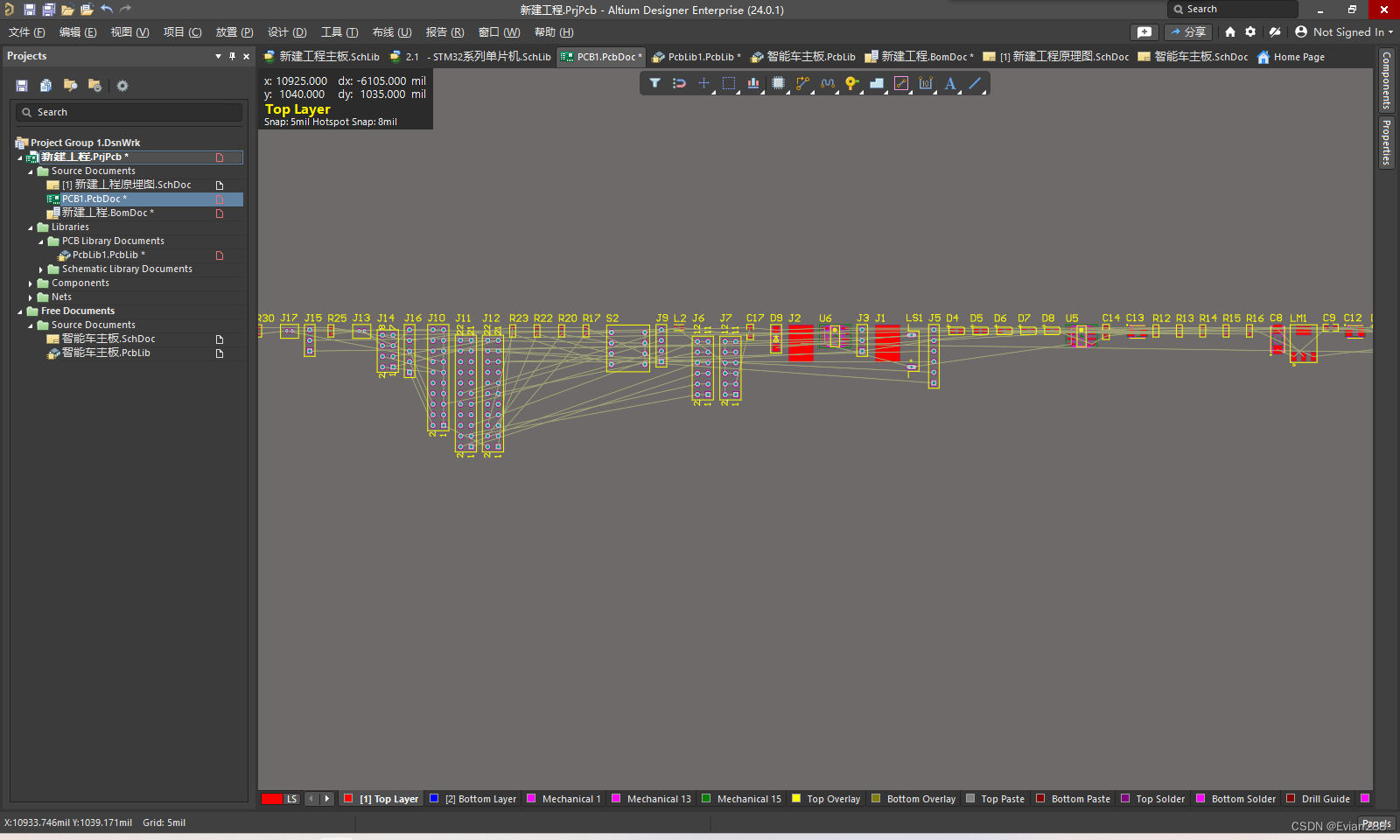

然后可以看到已经有部分的画到了pcb旁边

匹配好管脚号

结合规格书处理封装

常见的绿色报错

可以在设计规格检查器里面批量关闭

可以去看绿色报错的专题

pcb板框估计和叠层设置

工具，器件摆放，里面有一个矩形区域排列

PCB板框是指PCB的外边框，它定义了PCB的尺寸和形状。 PCB板框通常由电路设计师根据产品外壳或机械要求进行设计，并与PCB布局相结合。

模块化布局

开启交叉选择模式，分屏处理，记得是在原理图状态下打开交叉选择模式

可以先隐藏电源，创建一个网络类，叫做电源类，把电源加载在这个类里面

pcb的布局优化

使用良好的布线规则，如避免走线过于细长，避免右角弯曲等

尽量缩短高速信号的走线长度，减小串扰和延迟

class，设计参数，规则的创建

这个跟生产挂钩

有规定的线宽，间距，过孔的大小，等等的工艺参数

6mil生产成本是最低的，电源的线宽要更宽，单独分大类去处理

过孔规则尽量12mil以上

手焊的情况下一般用十字连接

载流的情况下用全连接

扇孔和铺铜与具体布线

先打好孔，可以减少布线的失误

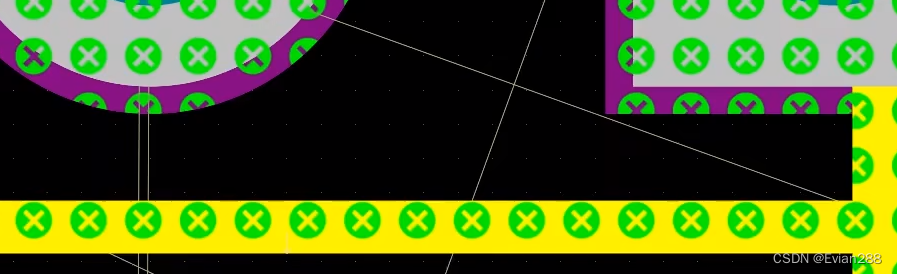

电源相关的都可以大面积铺铜，然后再铺上回流孔

信号短线少打孔，先把连通性搞定，再进一步优化

比较远的预先打孔，还有就是电容的地回流要打孔

可以学习一下自动布线

信号线优化与gnd处理

同种类的地线都要汇集在一起作为整个电路的0V参考地线，这个地线就是电源地线GND

减少信号线的长度：长的信号线会导致信号传输延迟和干扰增加，因此应尽量缩短信号线的长度。

避免信号线交叉：信号线之间的交叉会导致信号的串扰和干扰，应尽量避免信号线之间的交叉。

合理的信号线布局可以减少信号线之间的相互影响，提高电路的性能和稳定性。

DRC检查与印丝调整

根据电路的功能和信号流向，将元器件放置在合适的位置上，避免元器件之间的干扰和交叉。

评估电路的性能和稳定性，以便进行优化和改进。

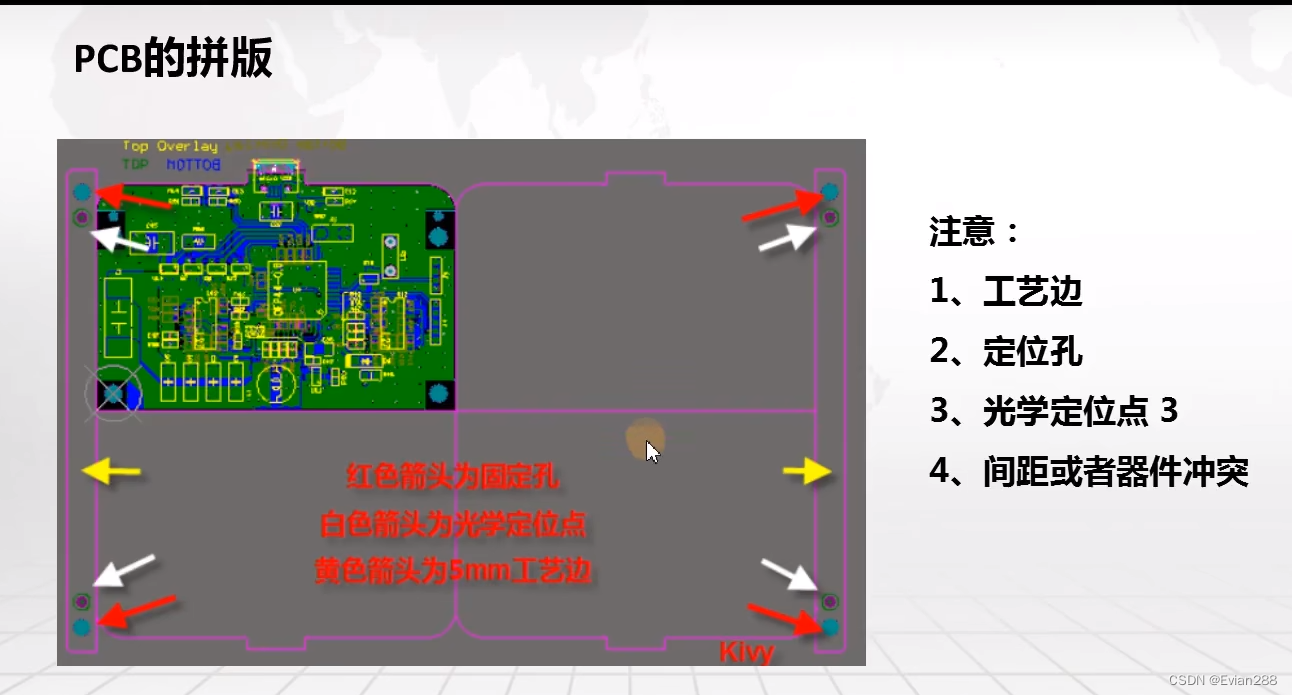

拼版

拼版是将多个PCB板按照一定的规则排列在一起，以便于批量制造和加工。

确保每个PCB板之间有足够的间距，以避免干扰和短路。确保每个PCB板的固定孔位置正确，并使用合适的固定方式进行固定。确保每个PCB板的安装孔位置正确，并使用合适的安装方式进行安装。确保每个PCB板的布线路径合理，并避免信号干扰和串扰。

邮票孔可以将多个PCB板连接在一起，从而节省空间和成本。简化制造过程，邮票孔可以简化制造过程，减少装配时间和工作量。提高可靠性，邮票孔可以增加PCB板之间的接触面积和稳定性，从而提高电路板的可靠性和耐用性。

搞定之后输出gerber文件，还有坐标文件，以及cam文件
