Altium Designer(简称“AD”)是电子设计领域中备受推崇的软件工具之一,拥有强大的功能和灵活的设计环境,也是要用最广泛的EDA工具之一,为电子工程师提供了无限可能。

 学习软件: Altium Designer24

 学习课程:  搜索凡亿课堂:PCB公开课

一、第一部分:课程介绍、学习方法及元件库的创建

(1)课程主要内容

  1. 第一部分:课程介绍、学习方法及元件库的创建
  2. 智能小车的原理图绘制及编译检查
  3. PCB封装库的创建方法及现有封装调用
  4. 网表导入及模块化布局设计
  5. PCB设计规则设置及PCB手工布线
  6. PCB的DRC检查、拼版设计及资料输出

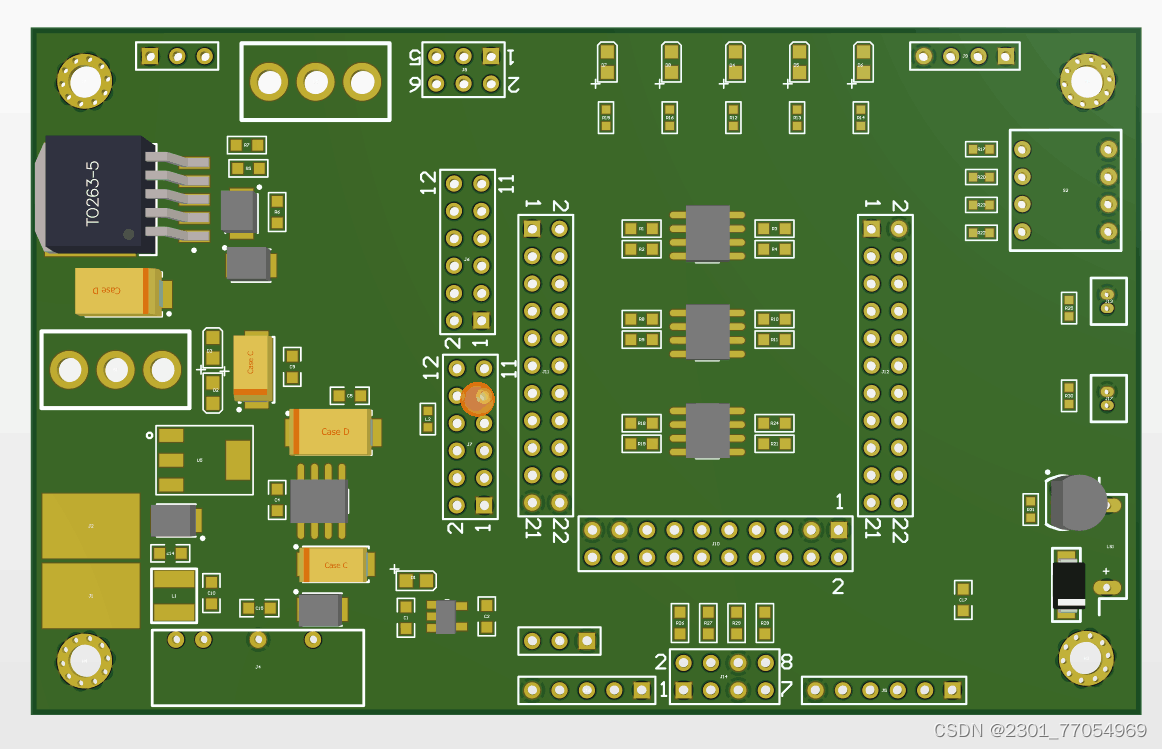

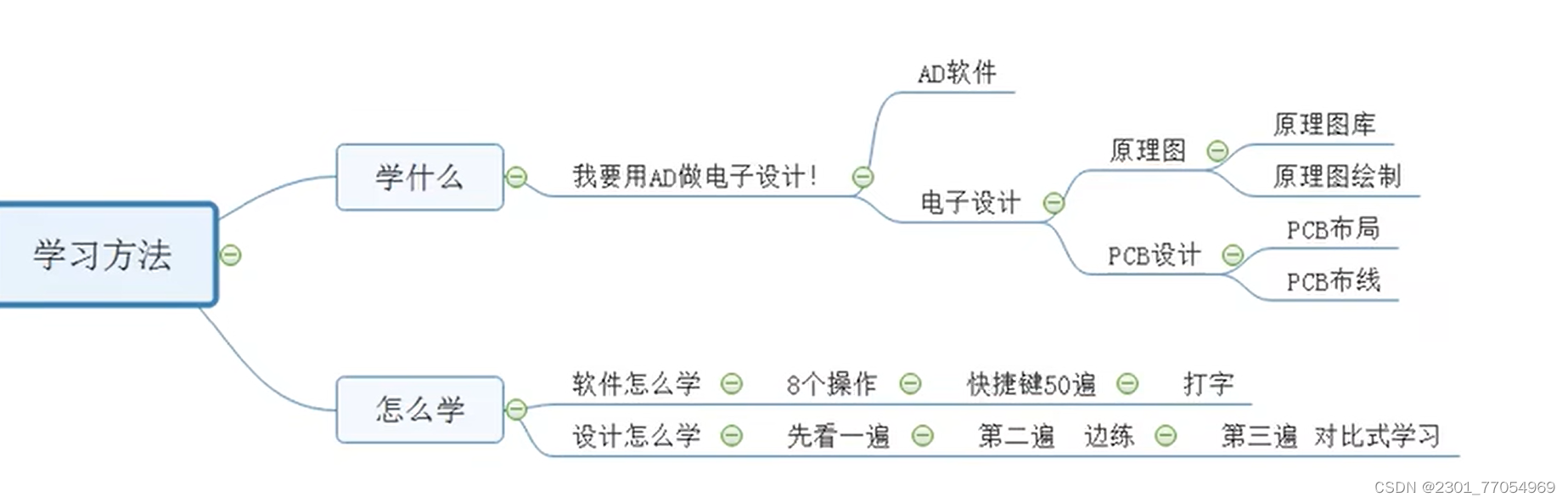

(2)学习思维导图如图所示

(3)AD的工程组成及创建

工程文件包含:原理图库,原理图,PCB库(桥梁),PCB

首先新建工程,然后创立原理图库,原理库(数据库),PCB库,PCB。(各个部分逐个保存

----------------------------------------------------------------------------------------------------------------2024.1.28

(4)元件库介绍及电阻容元件模型的创建

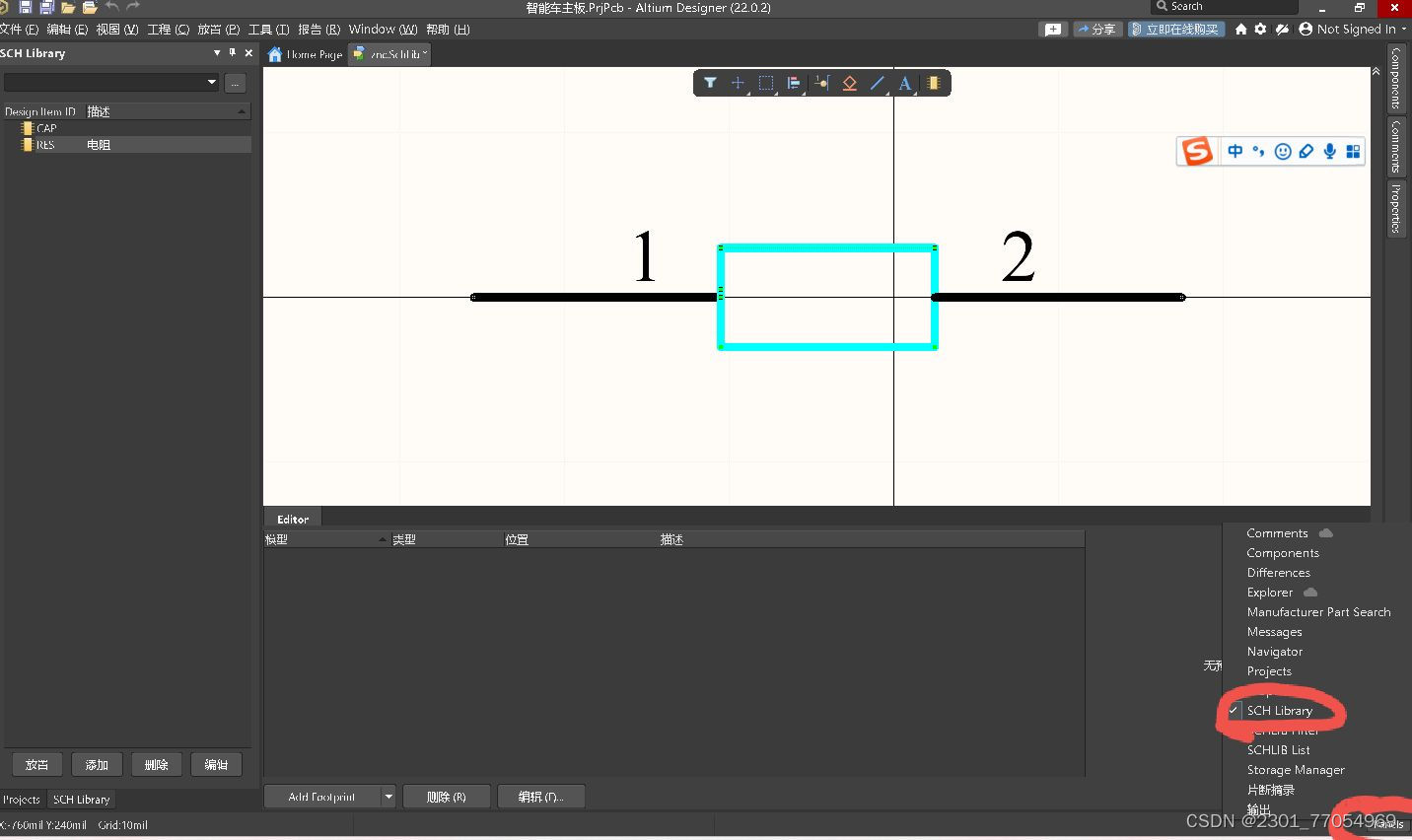

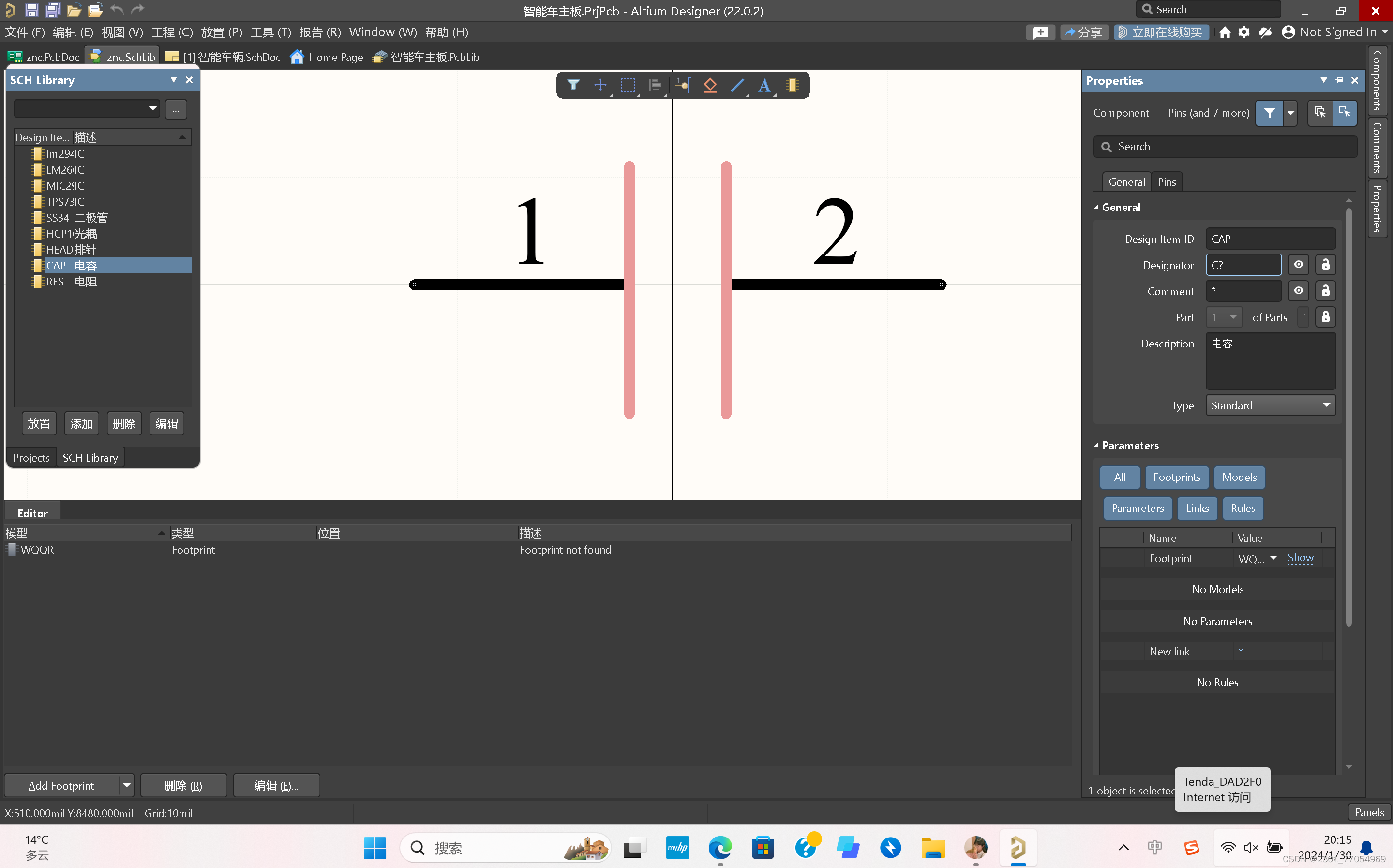

1.在panels的SCH Library中进行原理图库中原件模型的创建

  点击Panel——Component,添加新的模型

2.双击选中管脚可选择修改或隐藏管脚号和名字,以及长度,按住空格可旋转管脚方向,栅格大小可修改。

3.双击元件在右侧框中可编辑属性

  • Designator(指示符):填入“C?”
  • Comment:填入电容大小
  • Description:电容

(5)IC类元件模型的创建

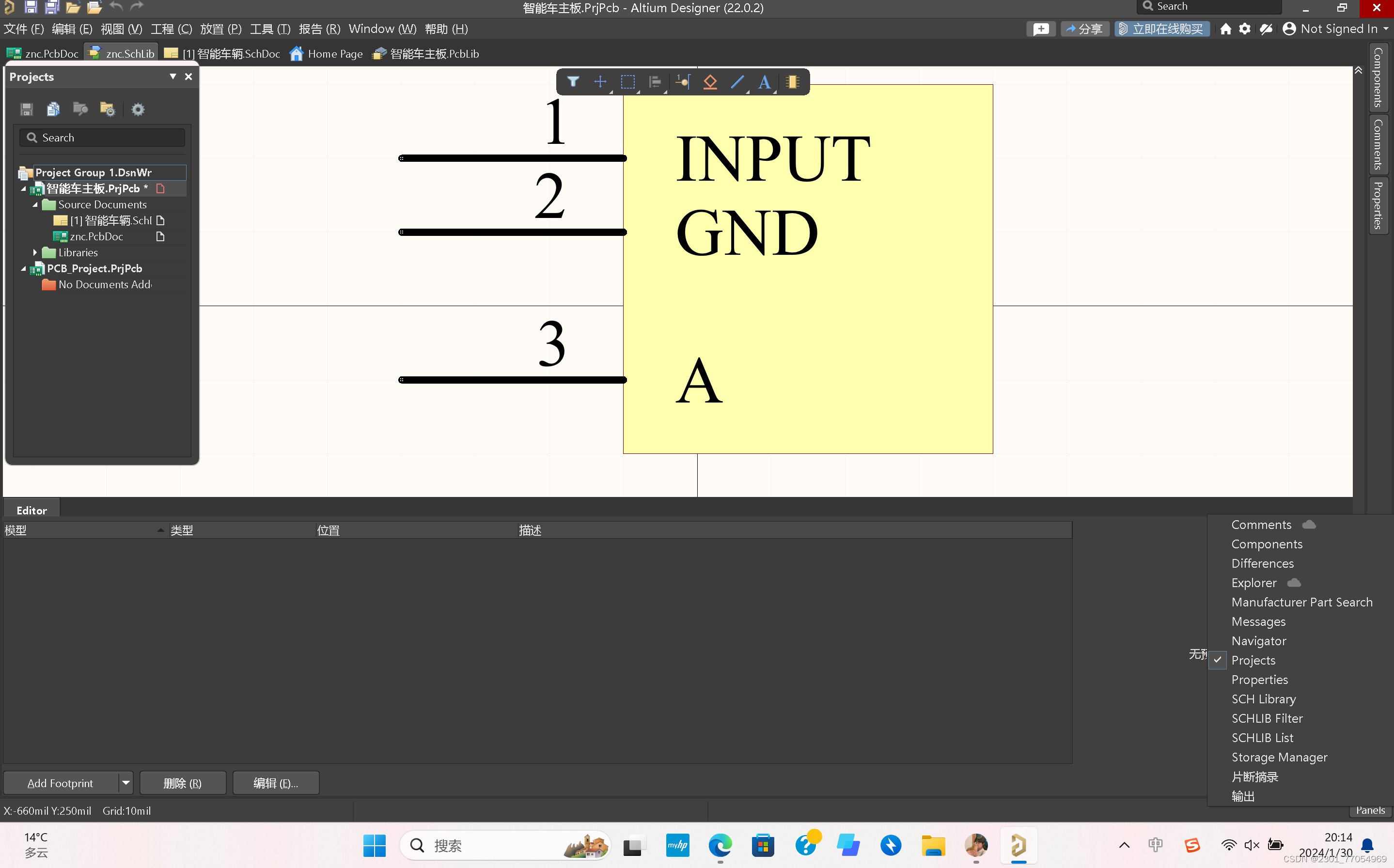

首先放置外框,按照模块的大小设置框的大小,放置管脚,注意电气引脚应朝外,对每个引脚更改为其对应的名字与序列号,按快捷键a可以实现多种对齐功能,可按ctrl自行定义快捷键提升绘图效率。最后更改模型的类型名称。

(6)排针类元件模型的创建

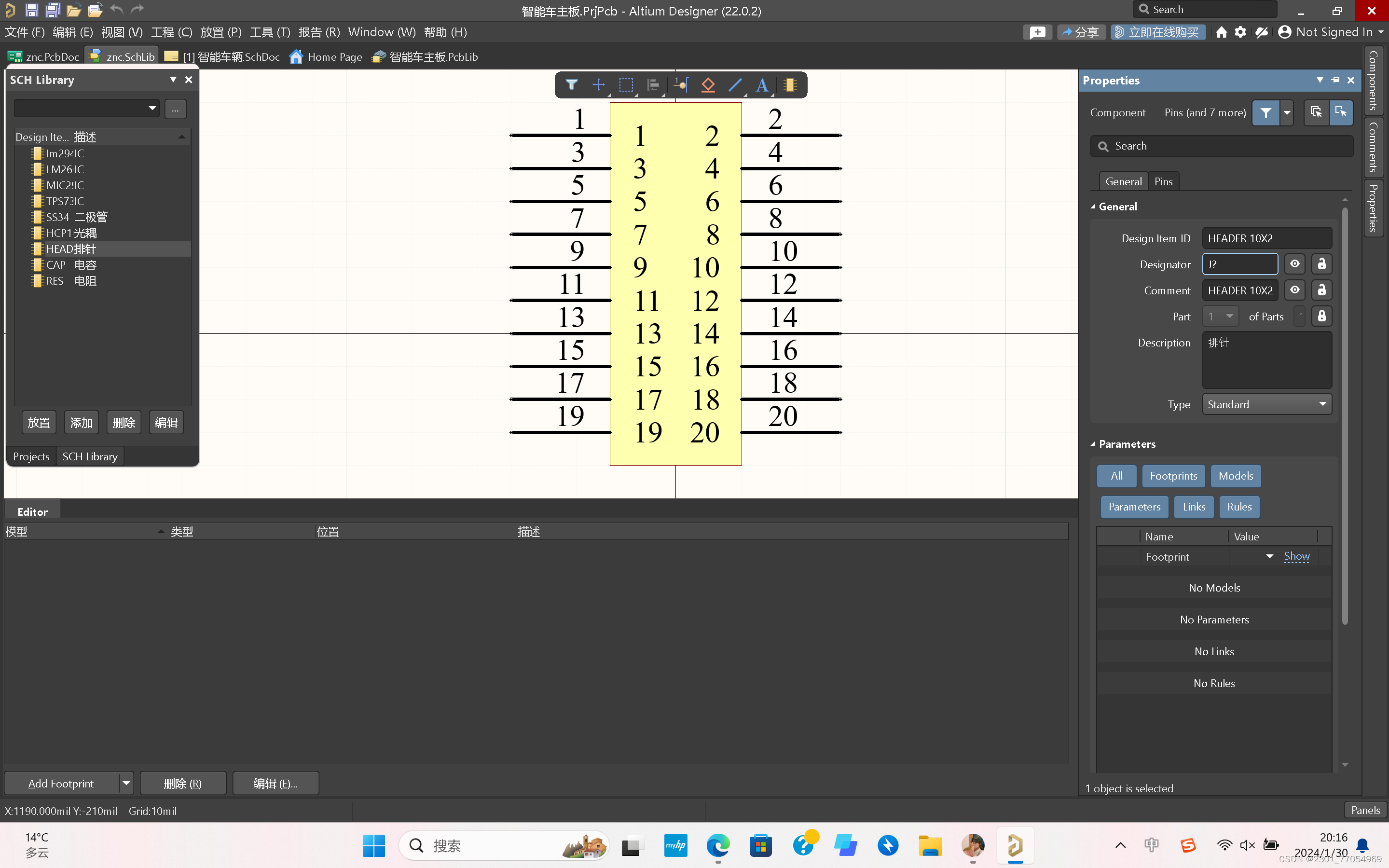

管脚较多的情况下,可选择阵列式粘贴,一般建议不隐藏管脚号。



 (6)光耦及二极管类元件模型的创建

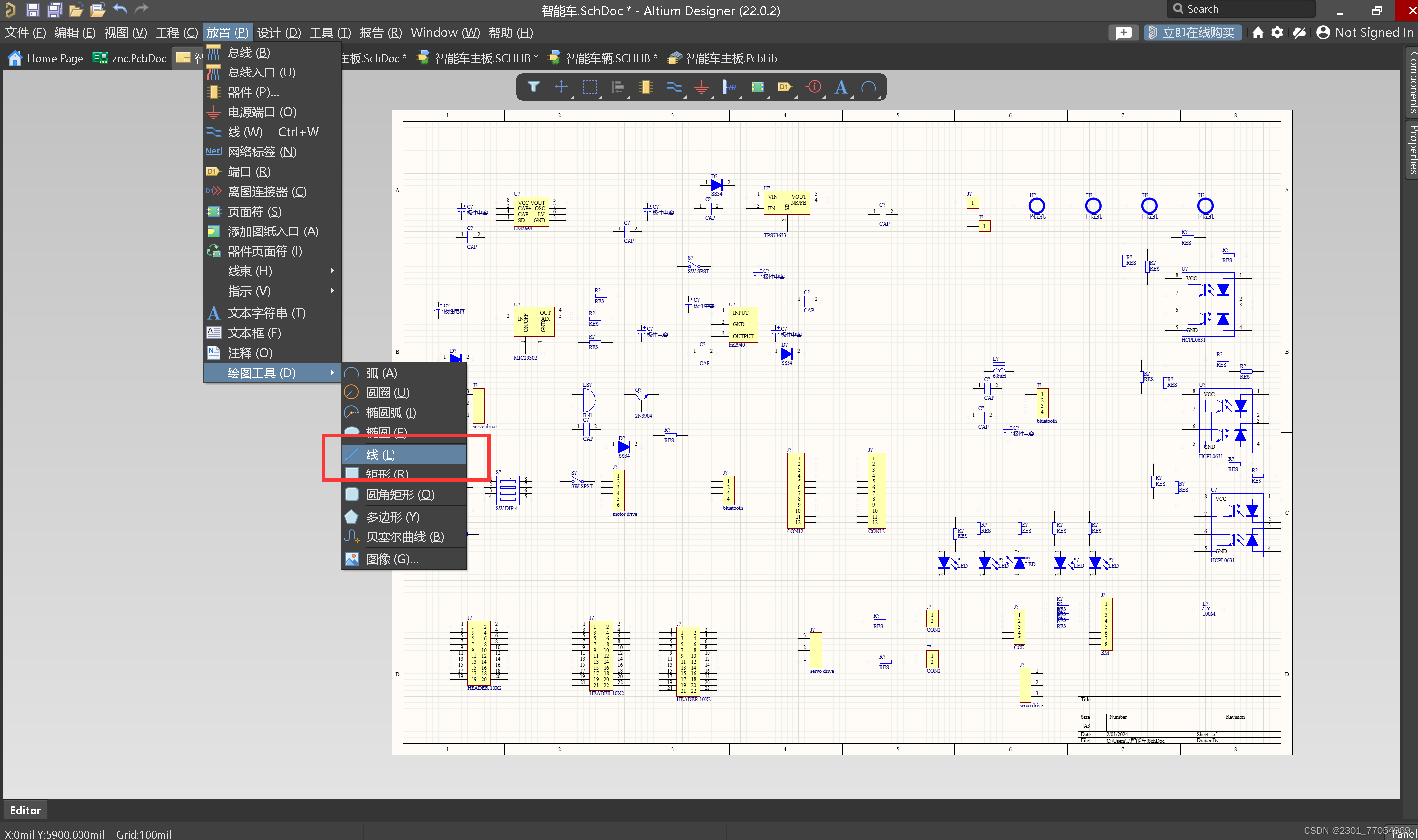

1.二极管:先选择多边形先画出一个三角形,改变栅格大小为10,选择线段,画出矩形,画完调整栅格原值。

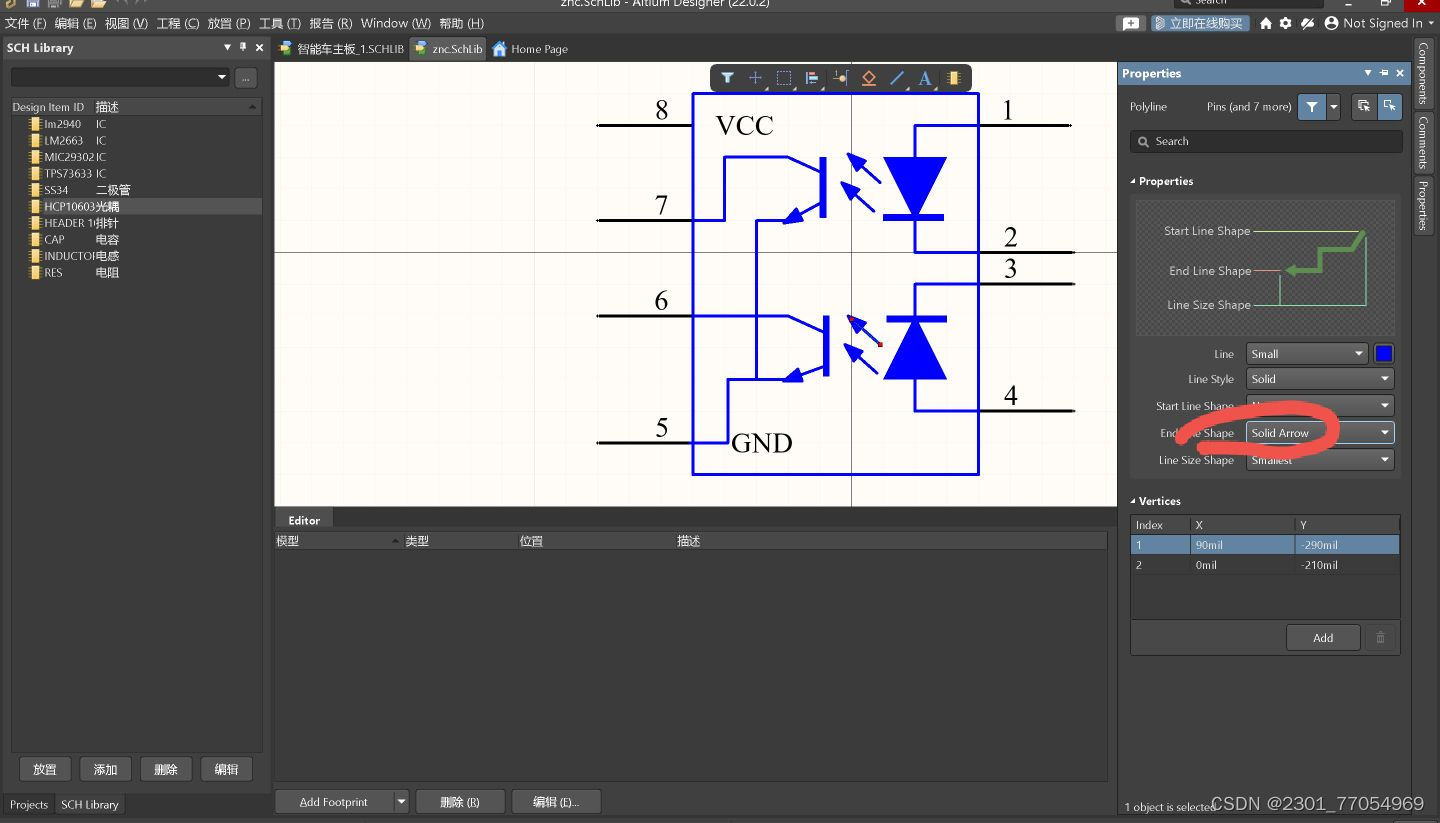

2.光耦与二极管类似,注意箭头如图实现

(7)现有元件模型的调用

可自己画原理图或者打开别人的工程,直接复制粘贴,进入如图页面,点击生成原理图库,对想要的元素复制粘贴即可。

----------------------------------------------------------------------------------------------------------------2024.1.31

第二部分:智能小车的原理图绘制及编译检查

(1)元件的放置

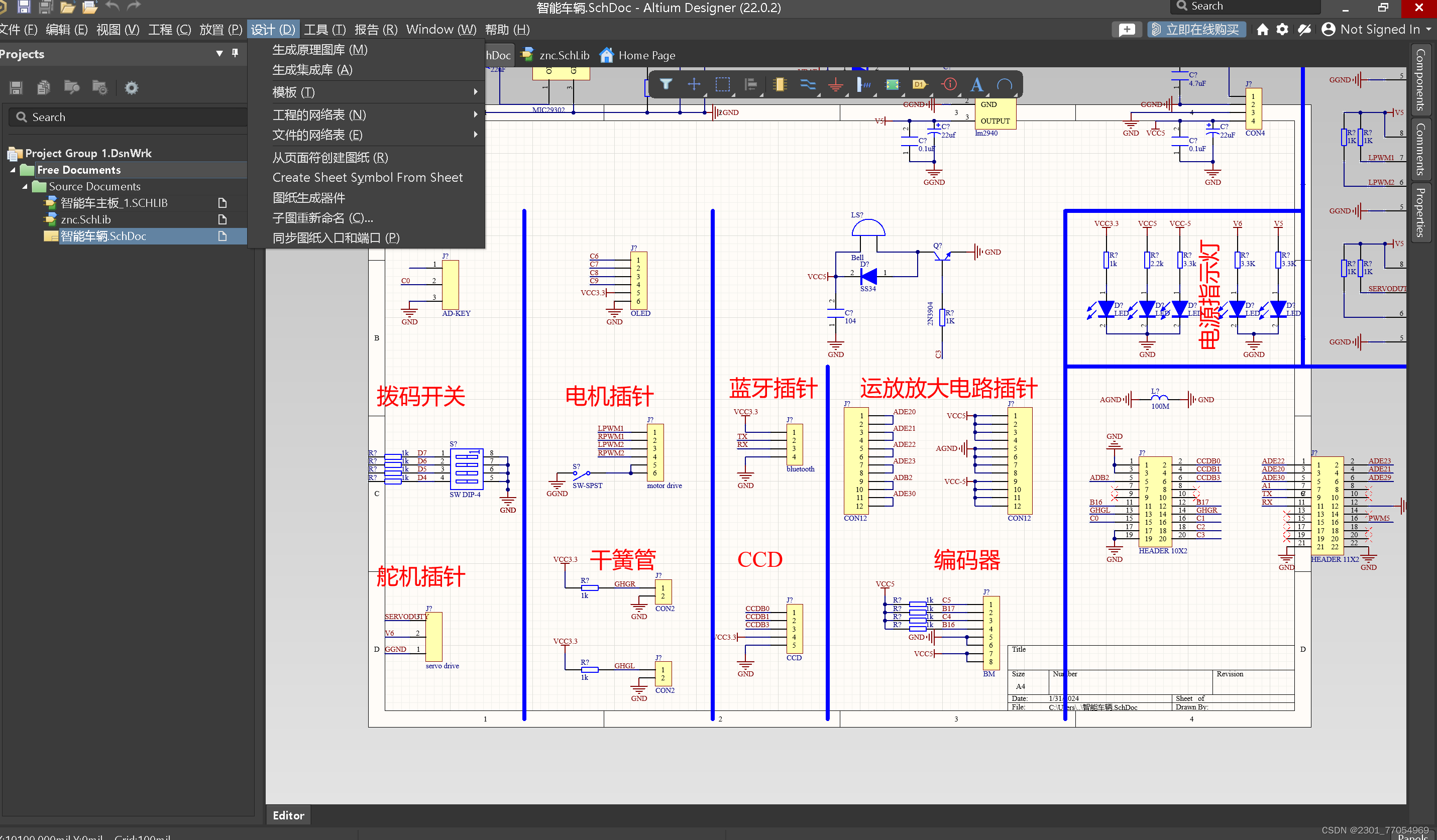

如图在原理图界面

(2) 器件的复制及对齐

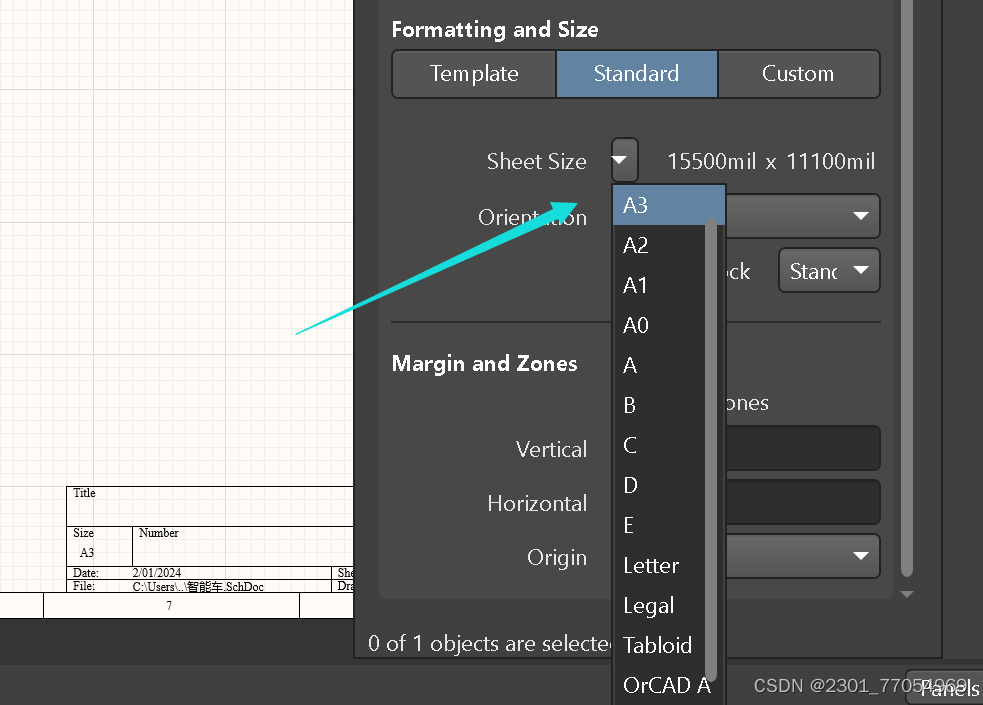

1.先双击图纸边框,如图设置为A3

2.对照原理图大致摆放和用线大致规划区域,如图

    镜像 : 拖动+x


(3)导线及NetLabel的添加

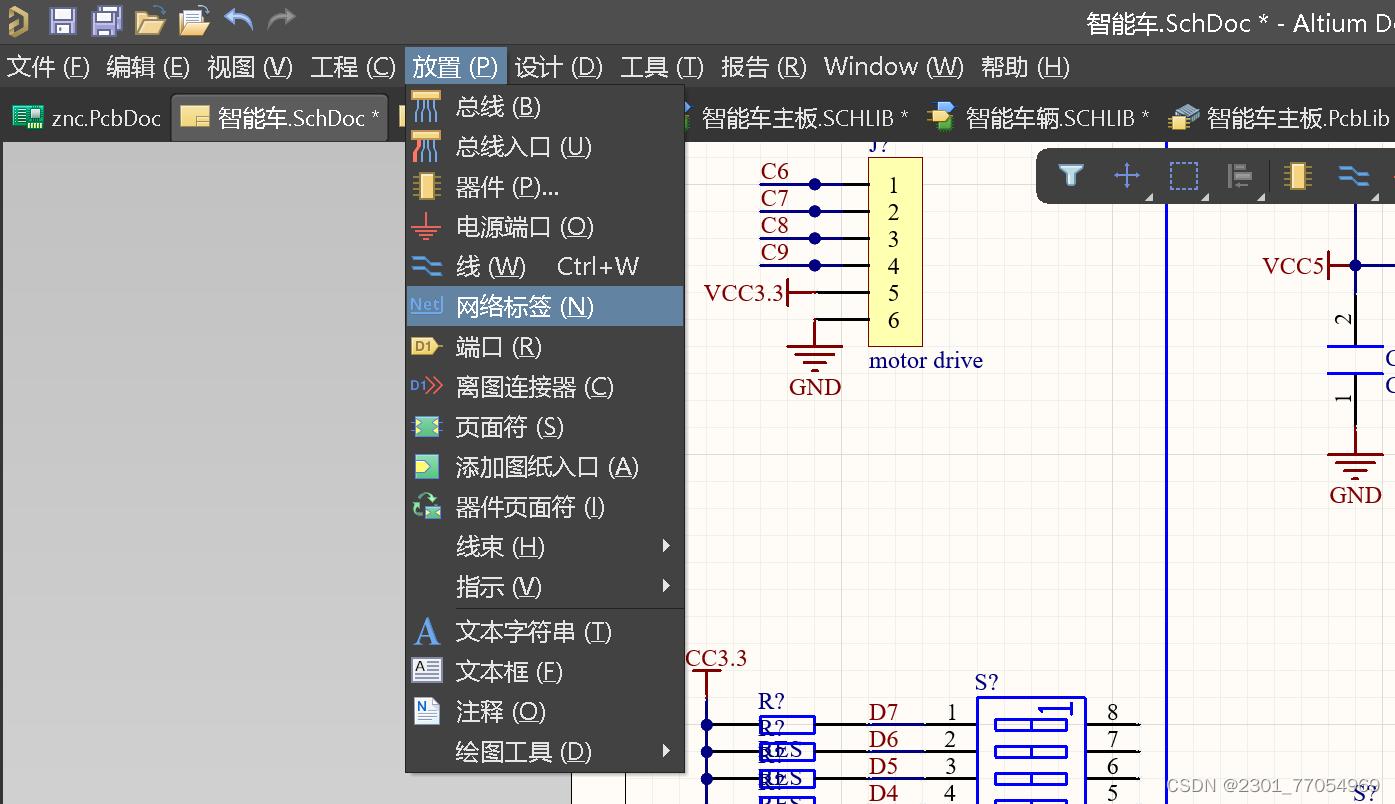

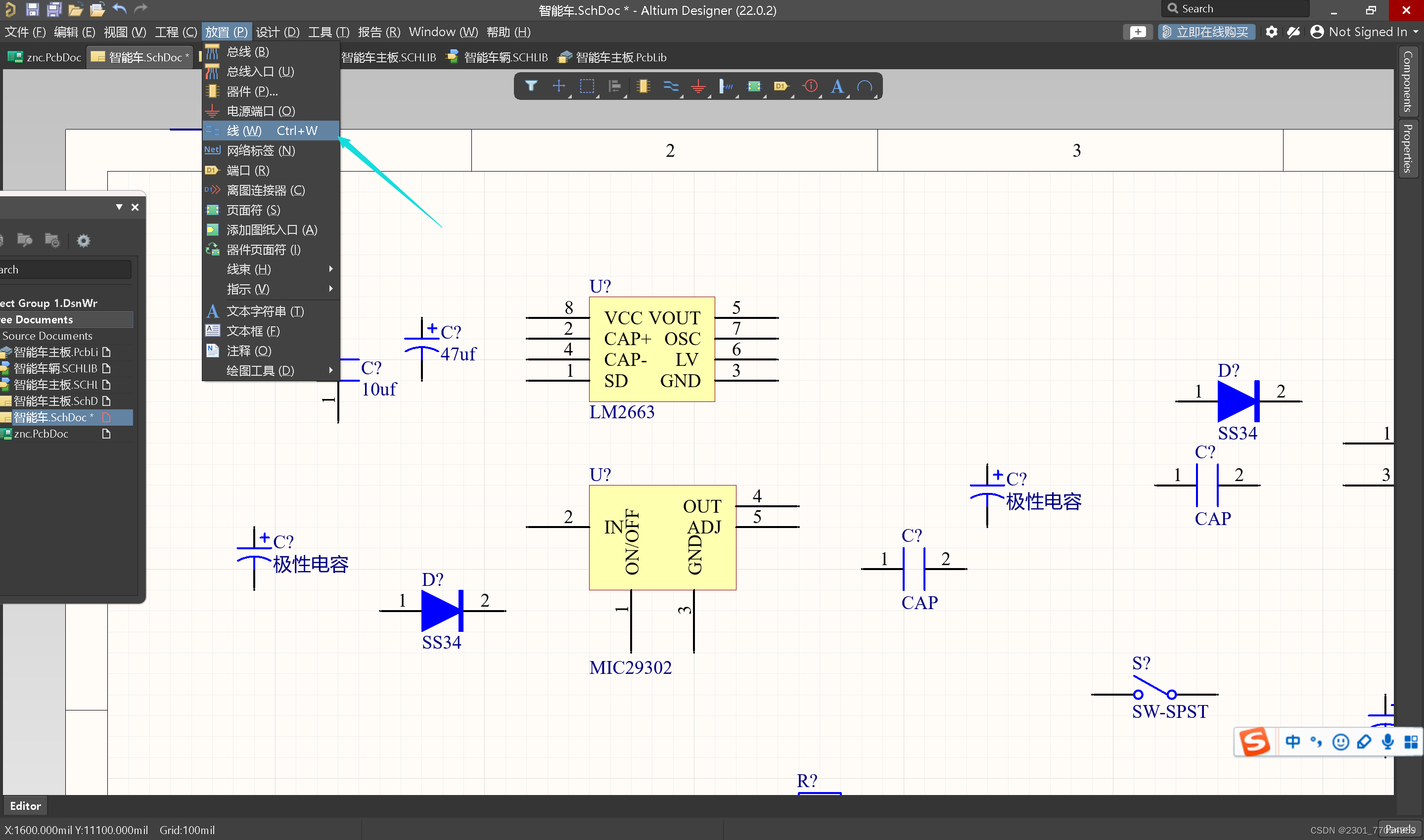

用如图所示具有电气属性的导线连接,如图

添加网络标签


(4)Value值的核对

如图


(5) 封装的统一管理

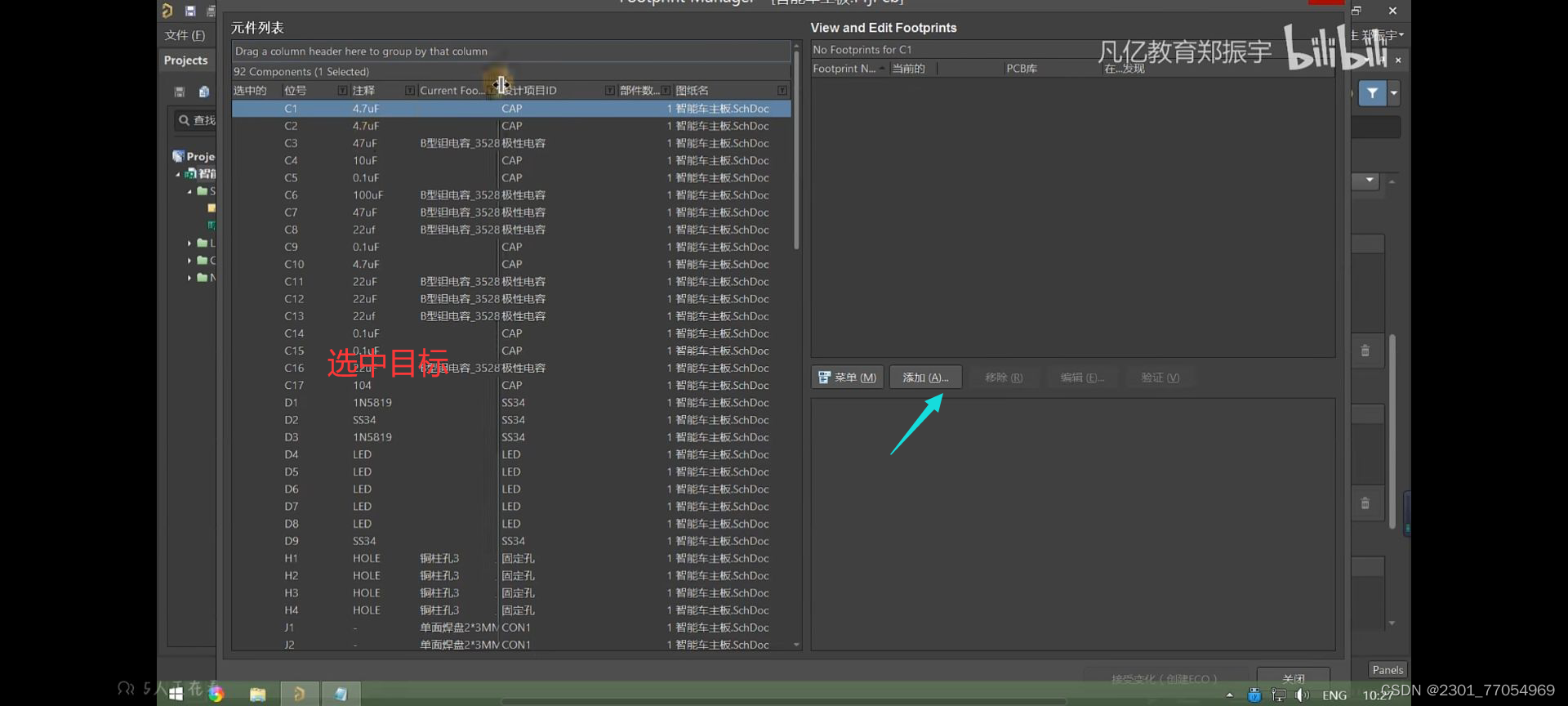

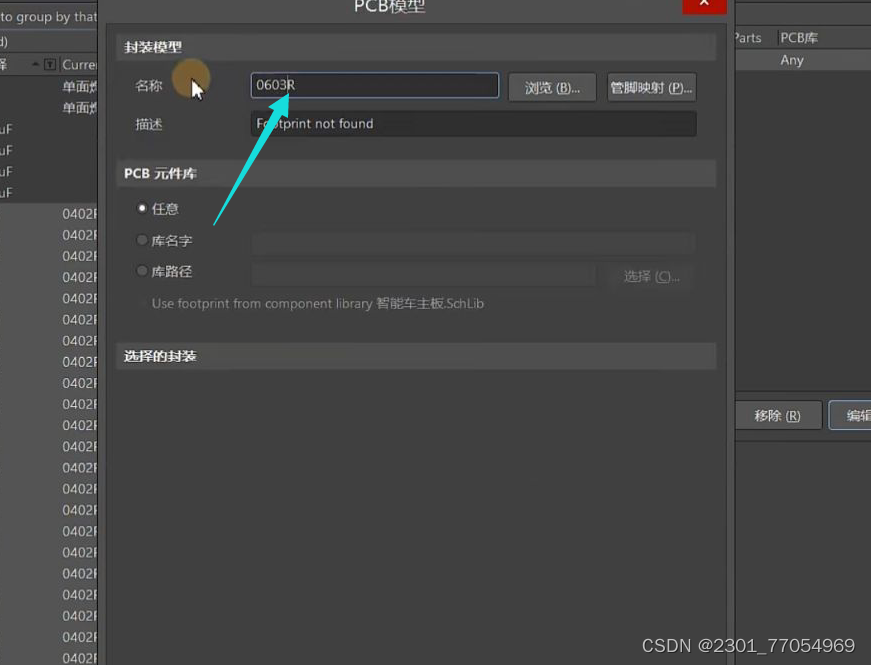

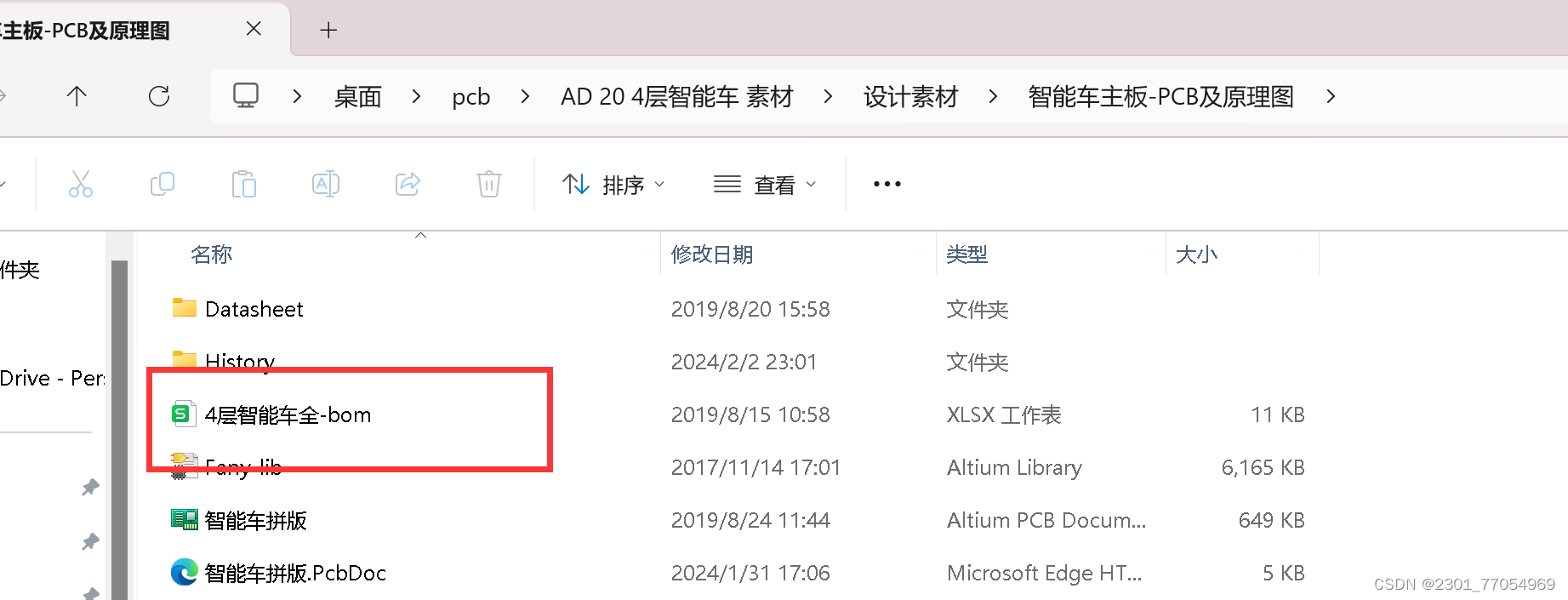

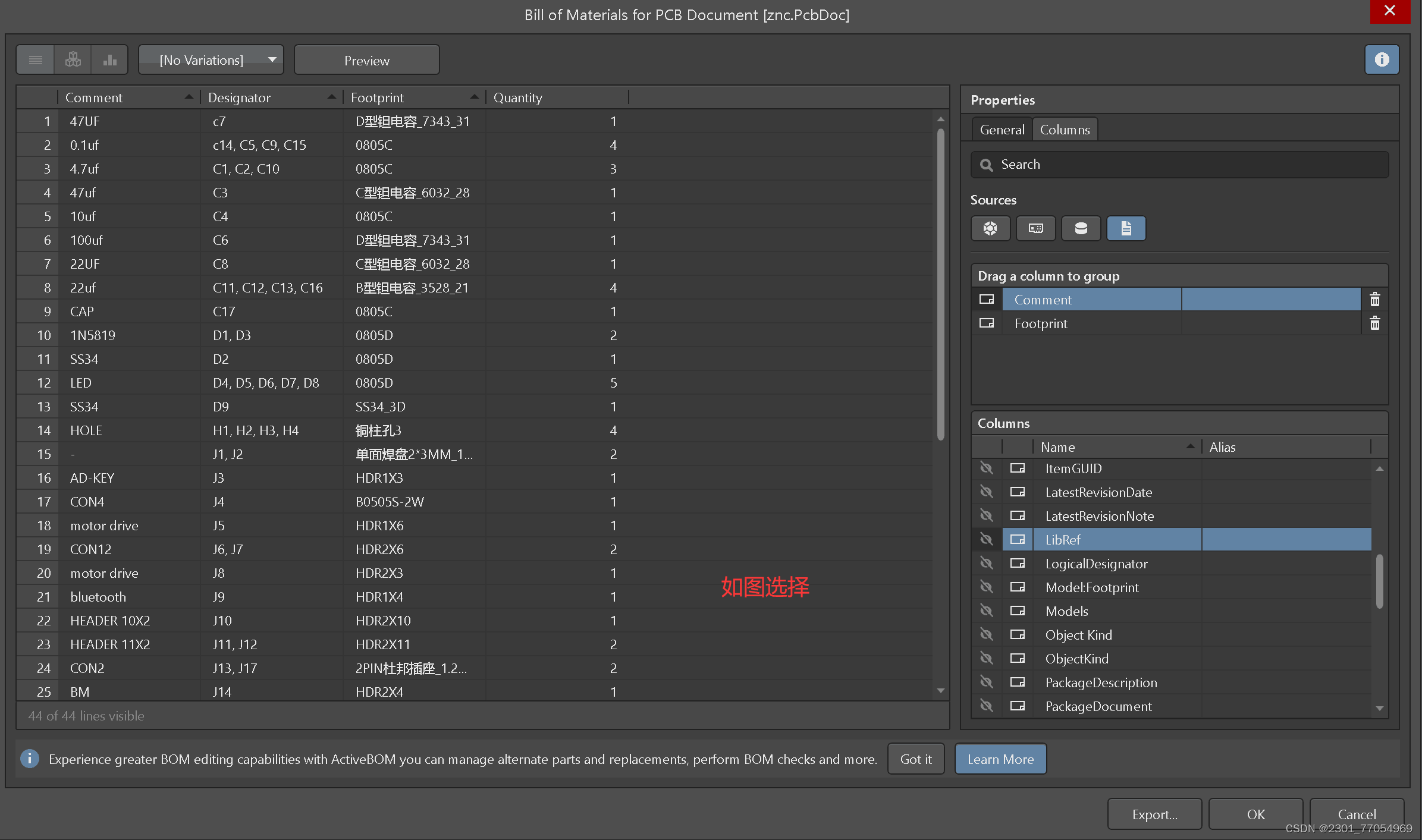

可打开博主给的资源包bom文件进行对照,更改封装,步骤如图

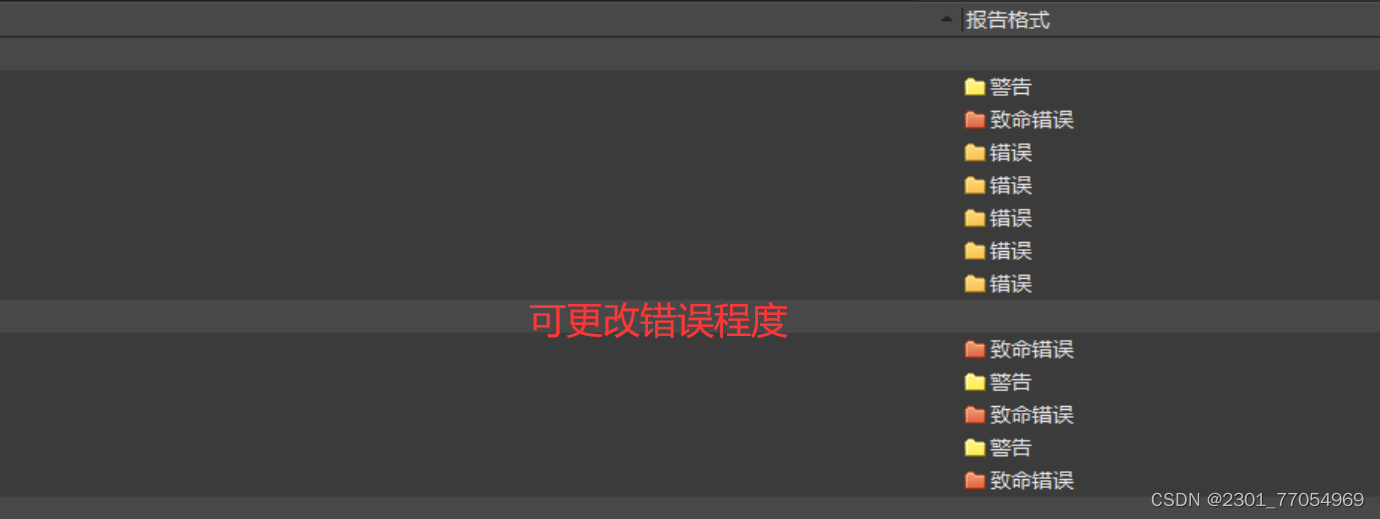

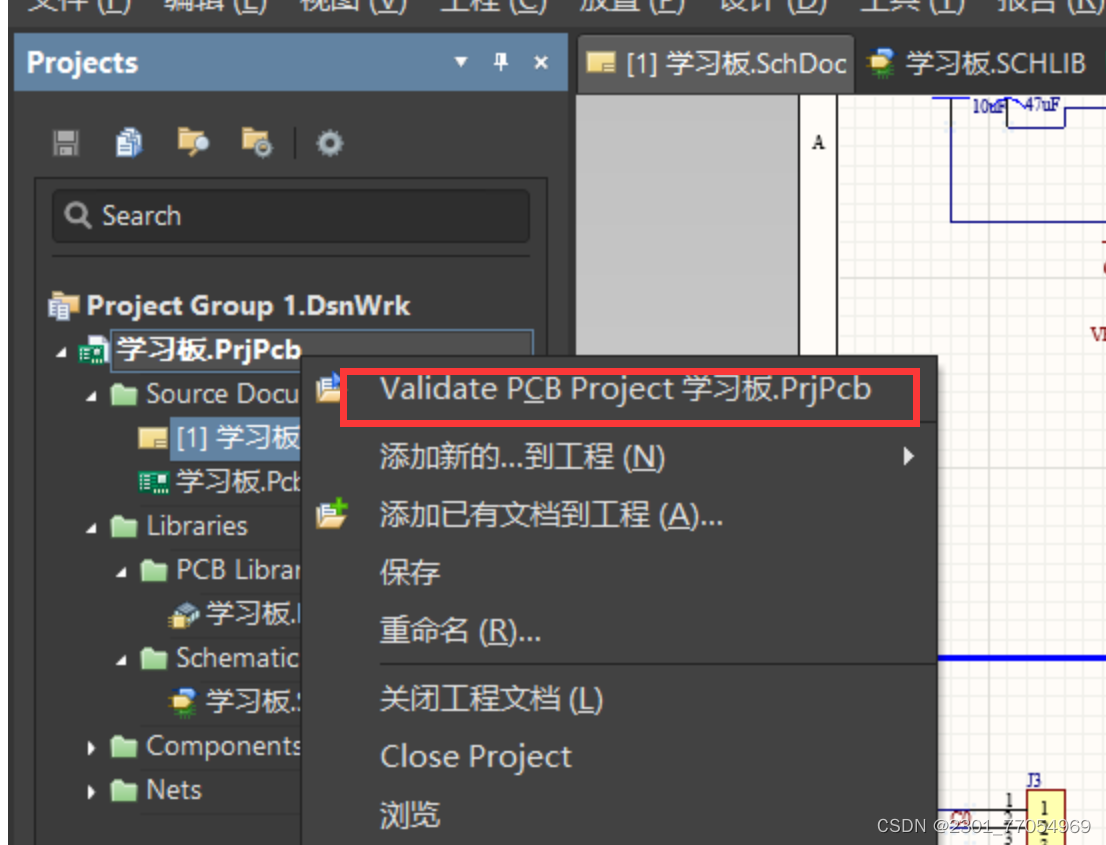

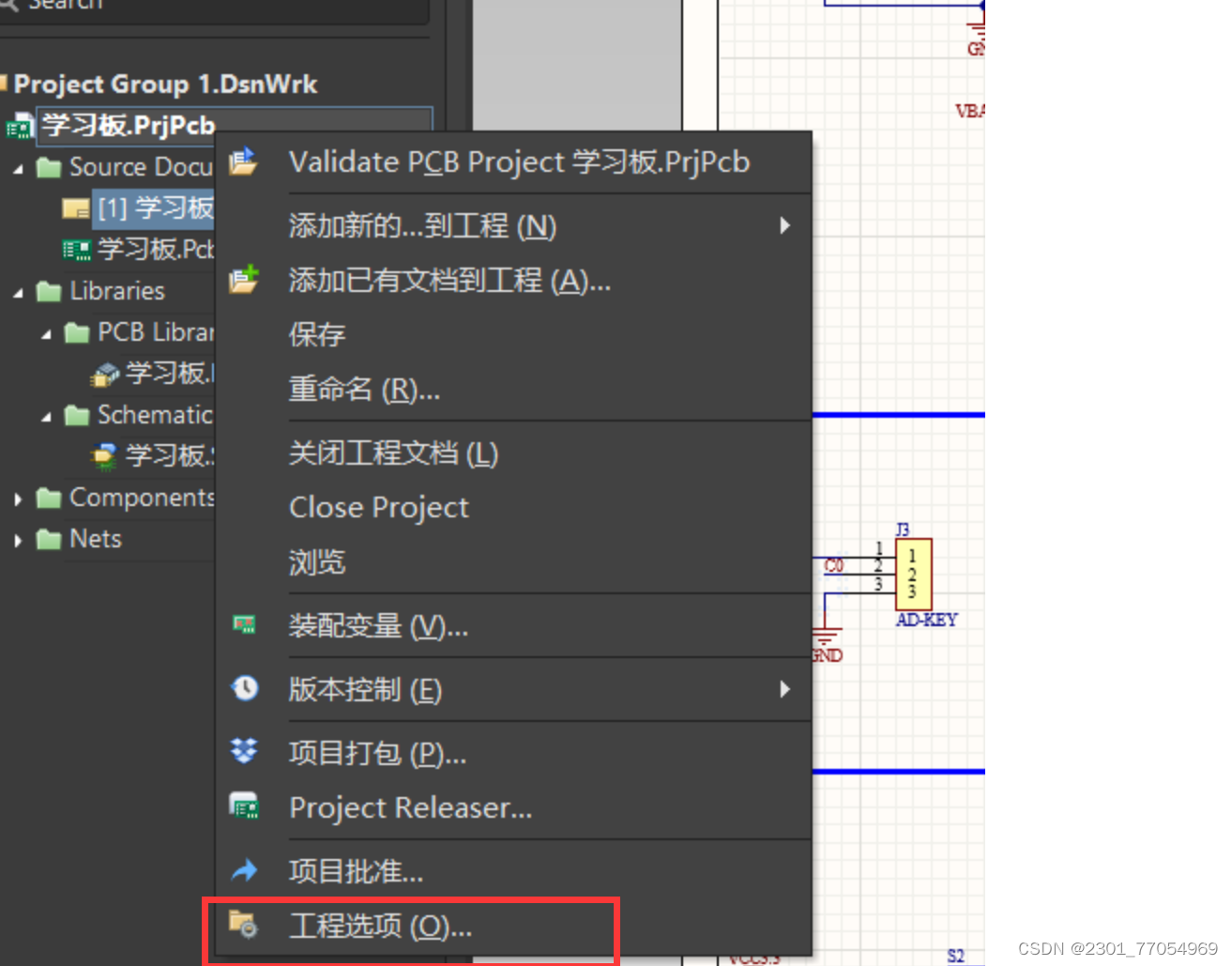

(6)原理图的编译设置及检查

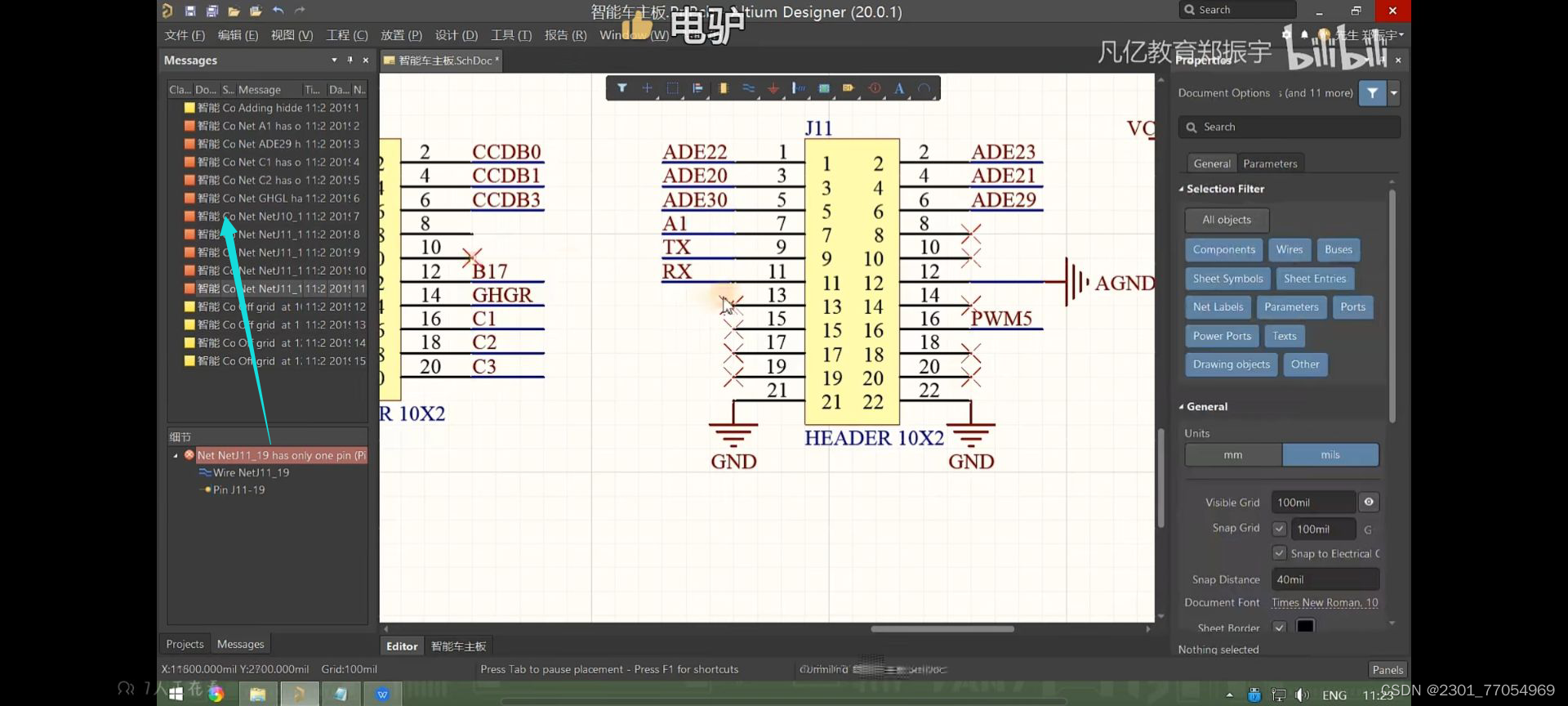

双击进入具体错误情况

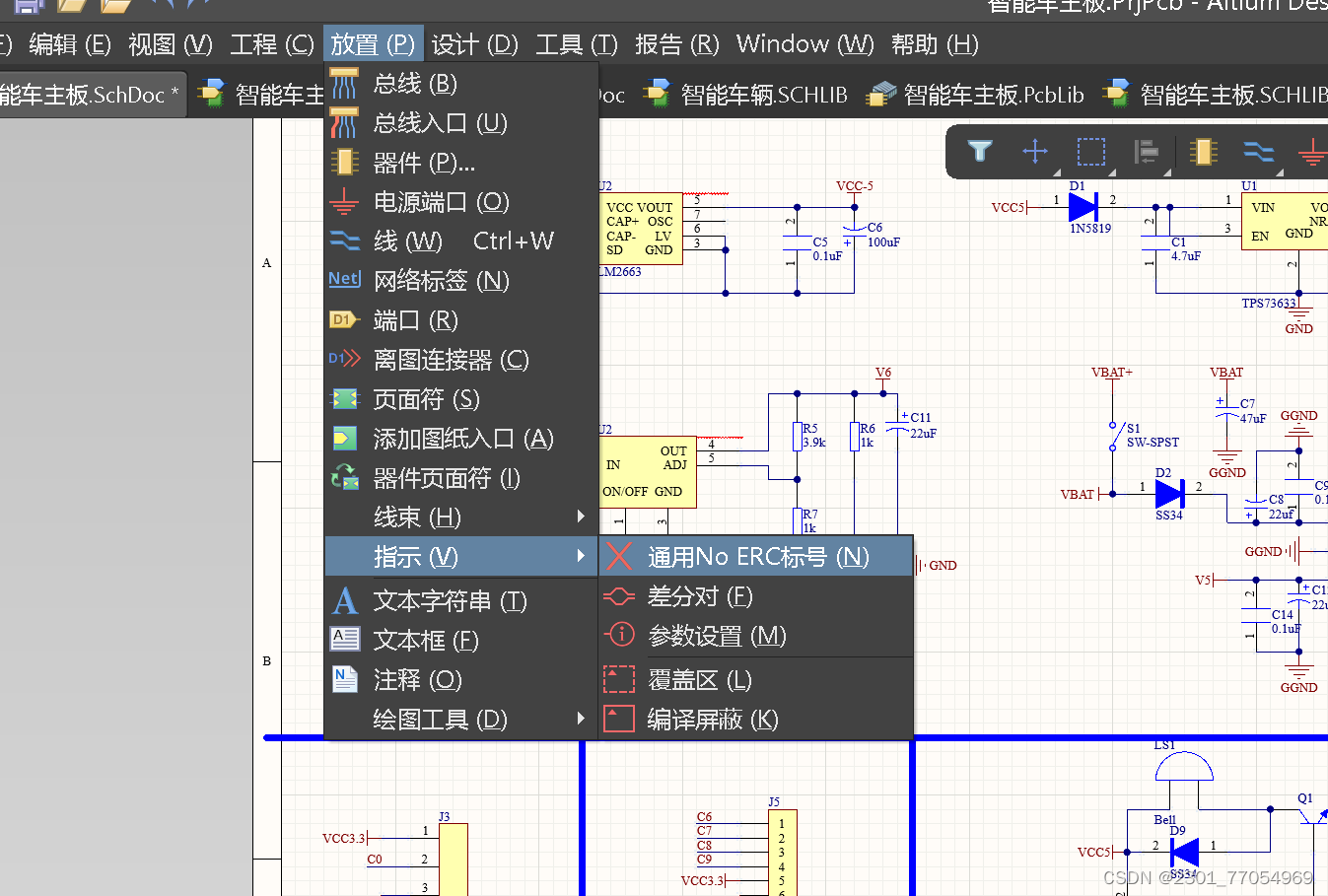

对比原理图,确定是否为单端网络,则忽略警告加上如图标号

----------------------------------------------------------------------------------------------------------------2024.2.3

第三部分:PCB封装库的创建方法及现有封装调用

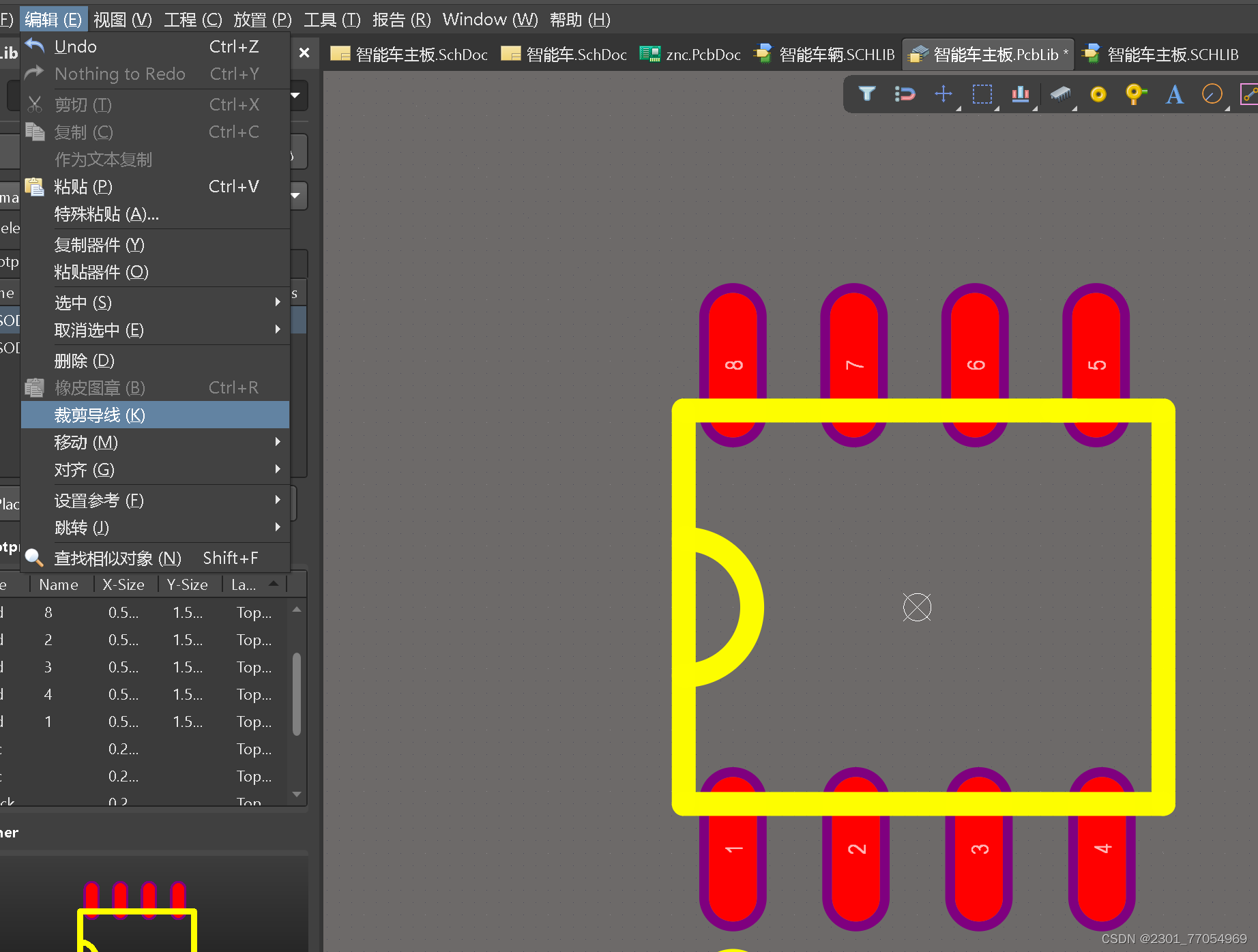

(1)常见CHIP封装的创建

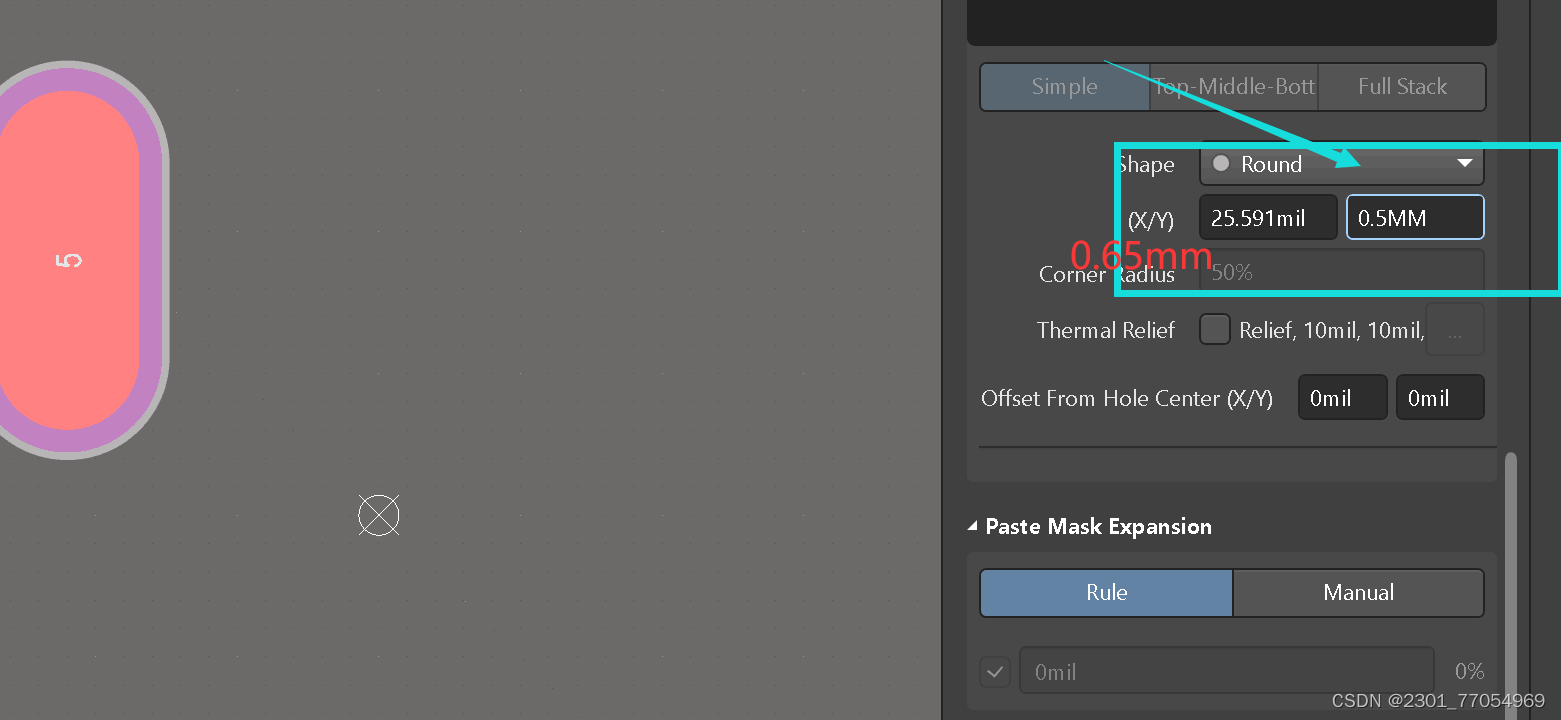

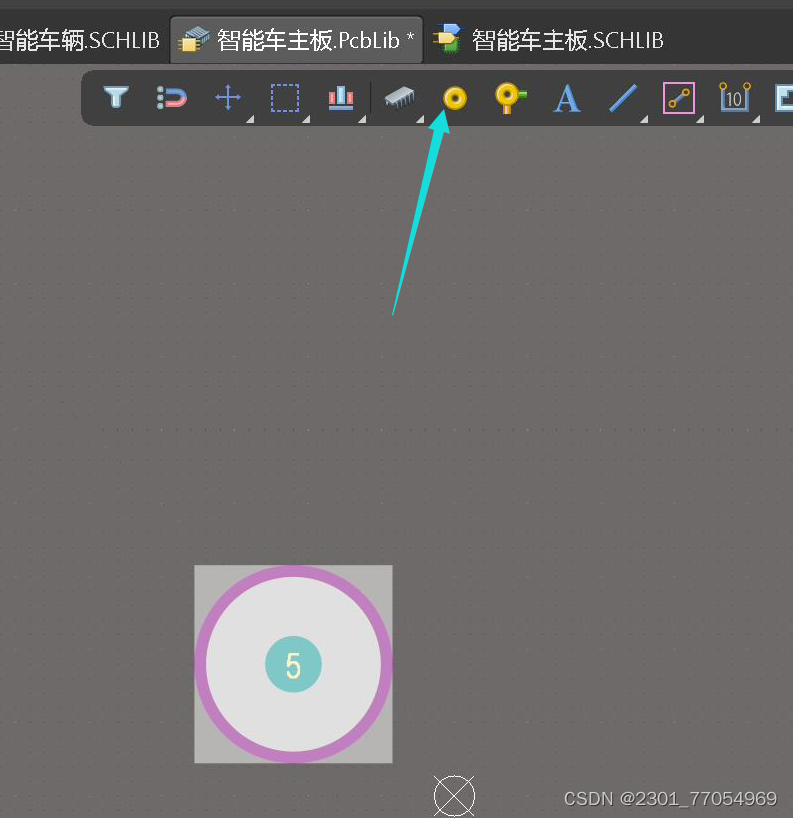

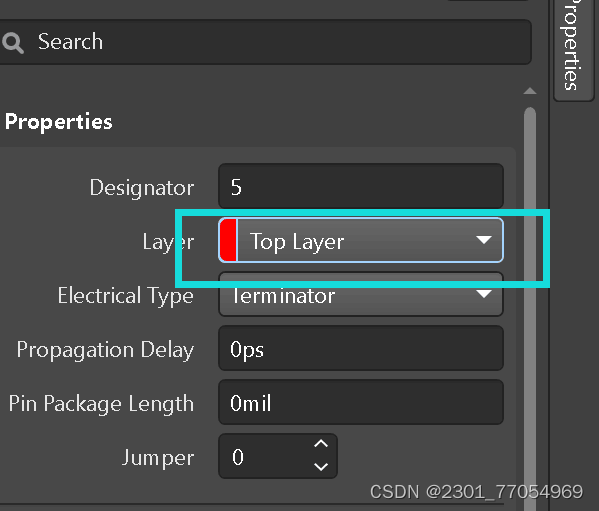

元素:PCB焊盘,管脚序号,丝印,阻焊,1脚标识

阻焊:防止绿油覆盖

长度:(E-E1)/2

测量:ctrl+m

退出测量状态:shift+c

Q:切换单位

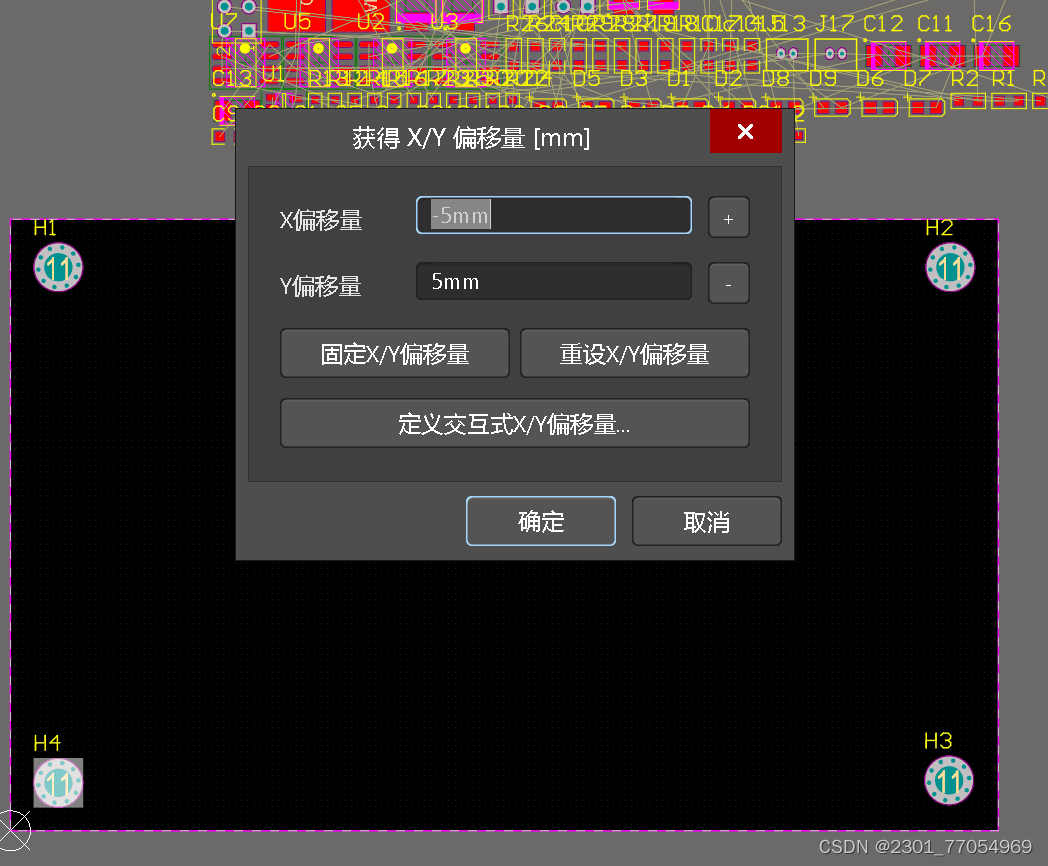

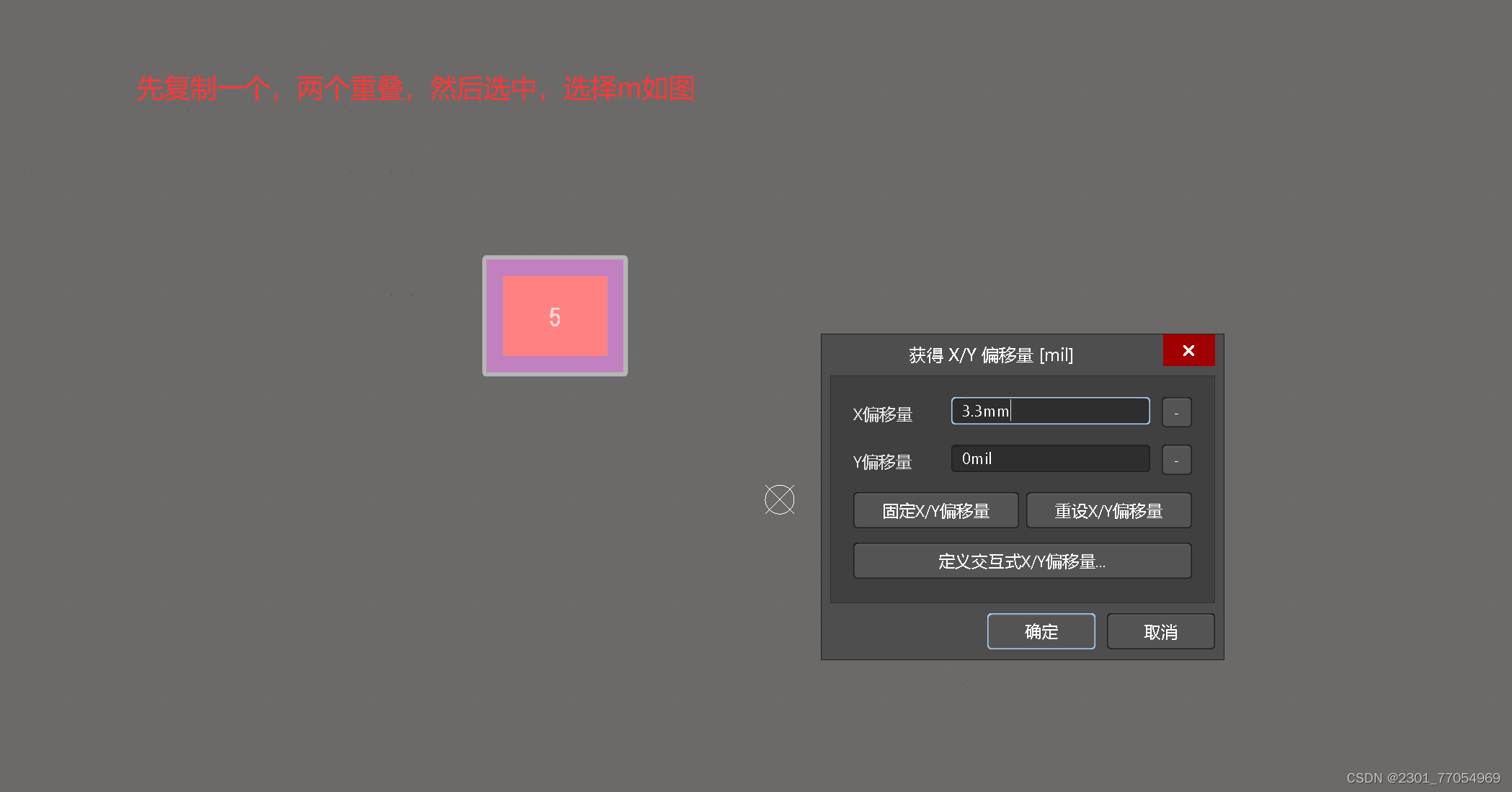

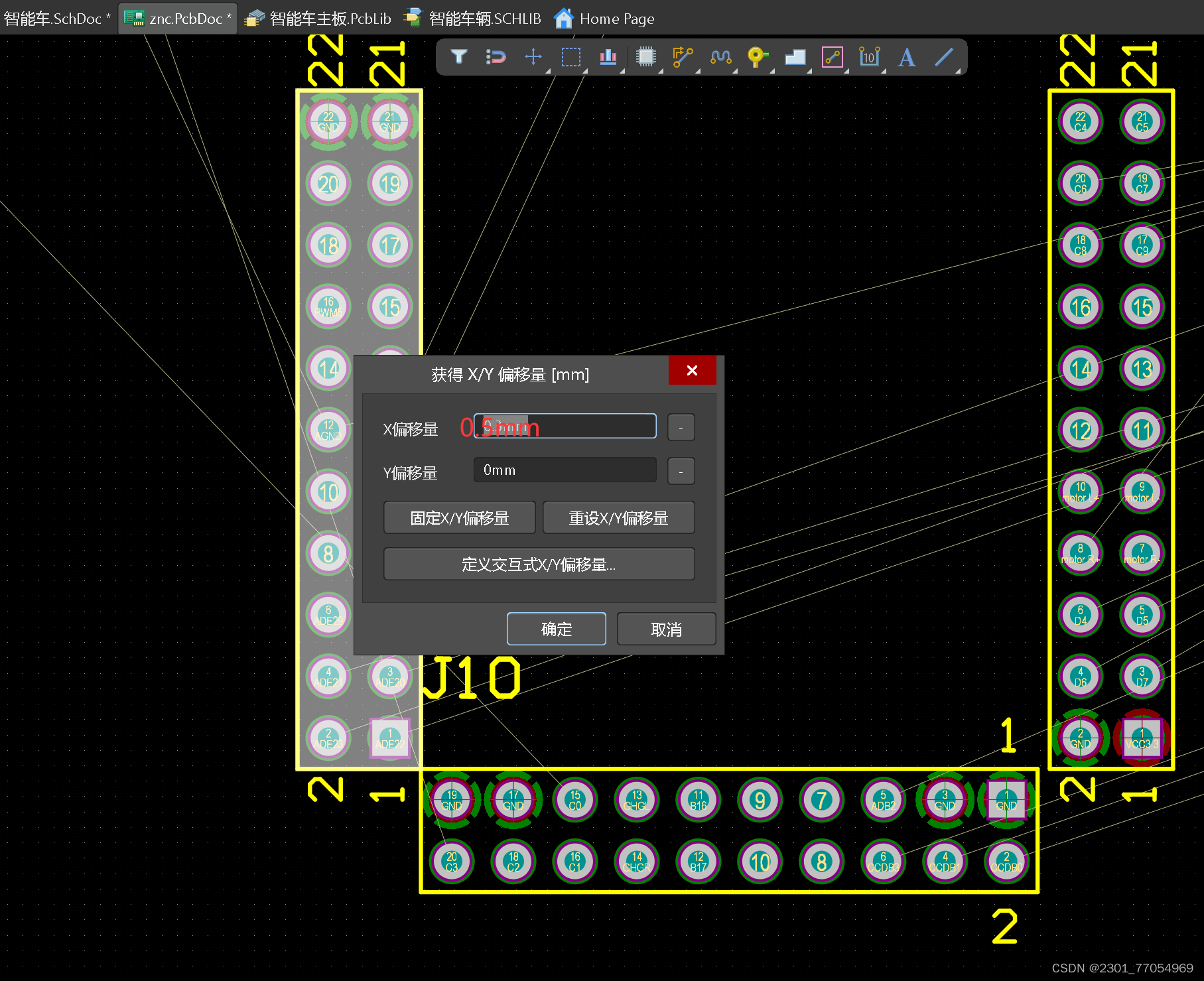

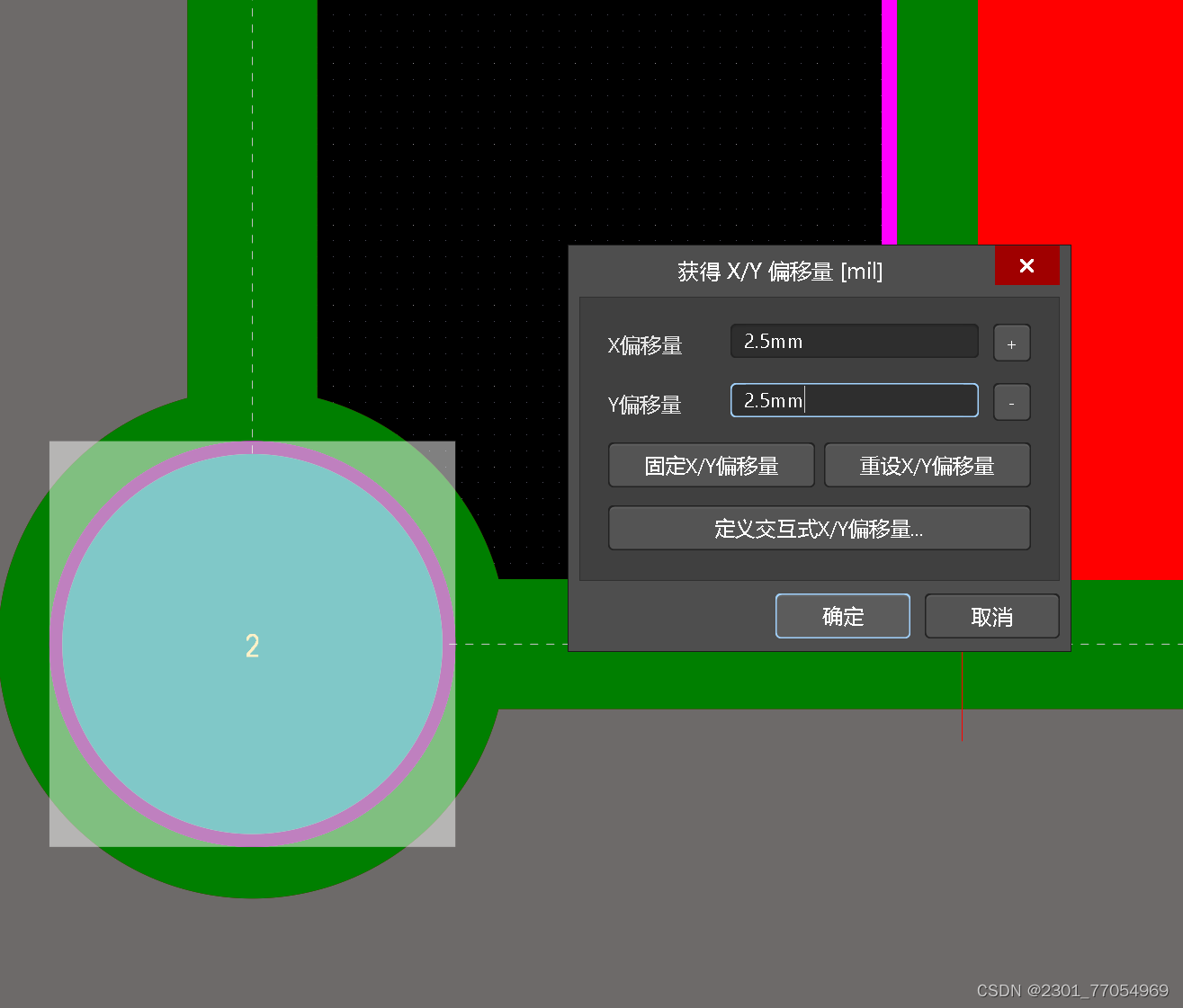

选中,在中心画一条线,通过选中,然后选择m,设置xy偏移量,完成操作


(2)常见IC类封装的创建

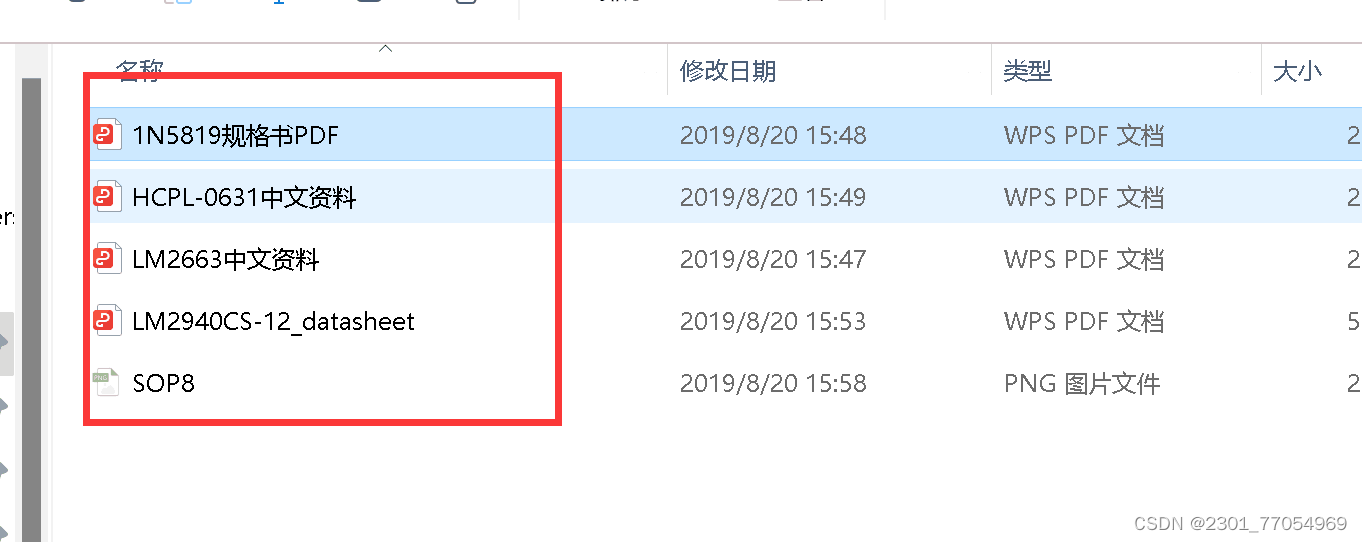

与(1)类似,打开资料

方法相同,介绍了特殊功能,如图

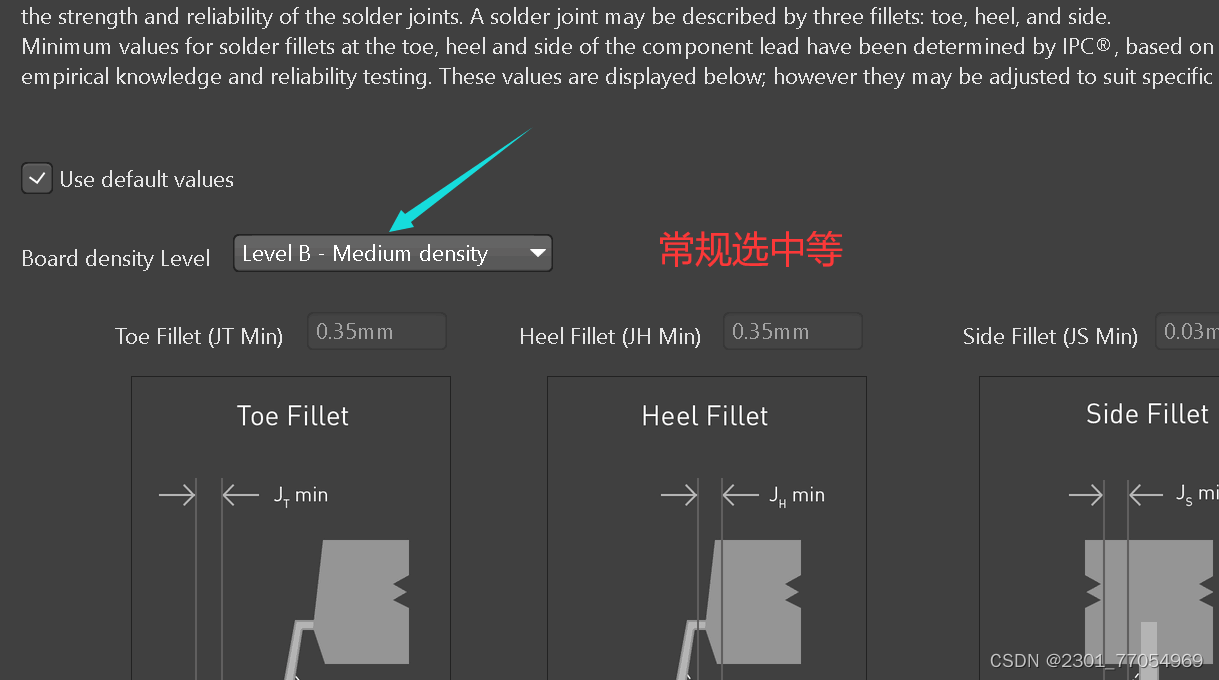

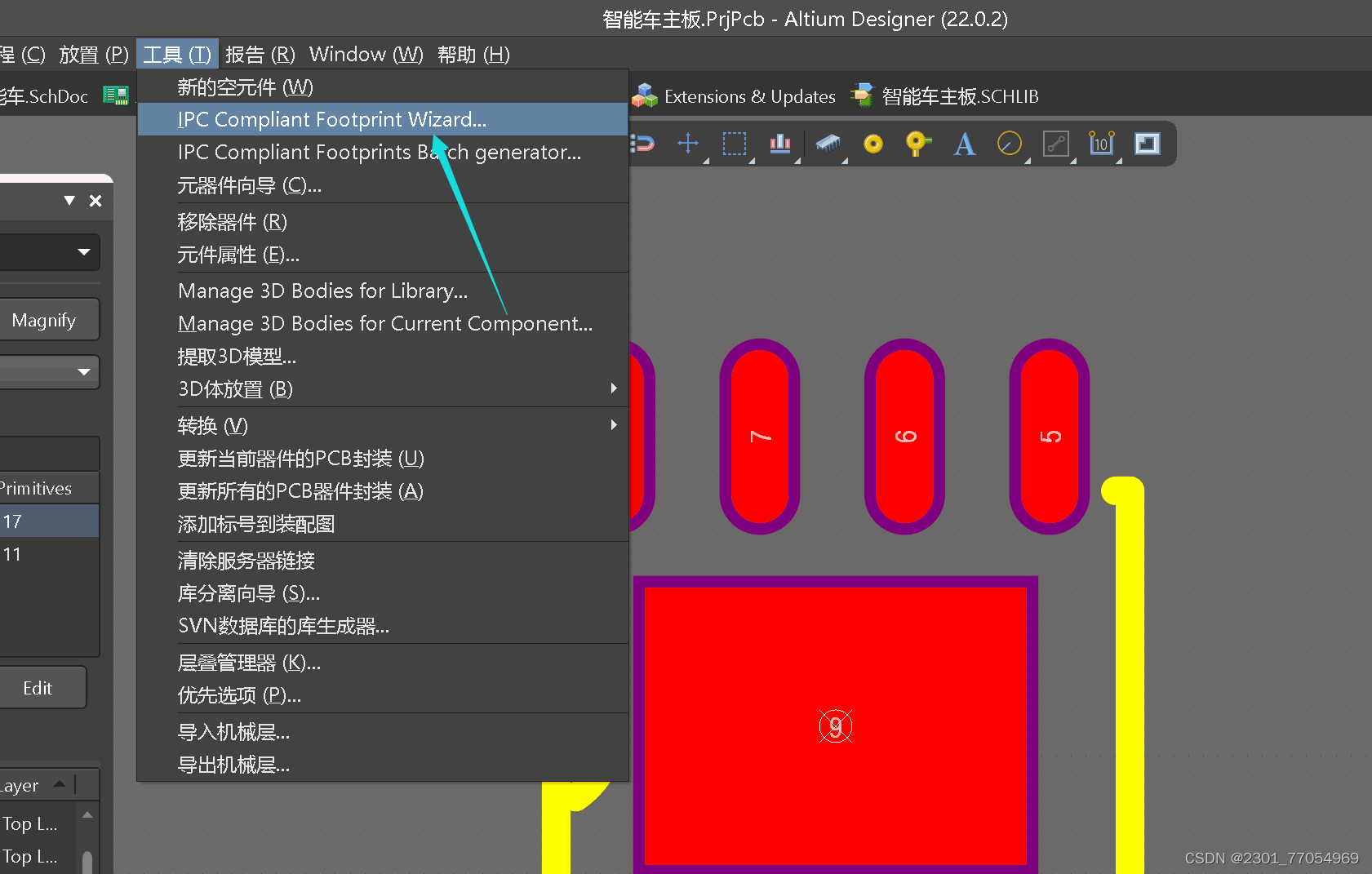

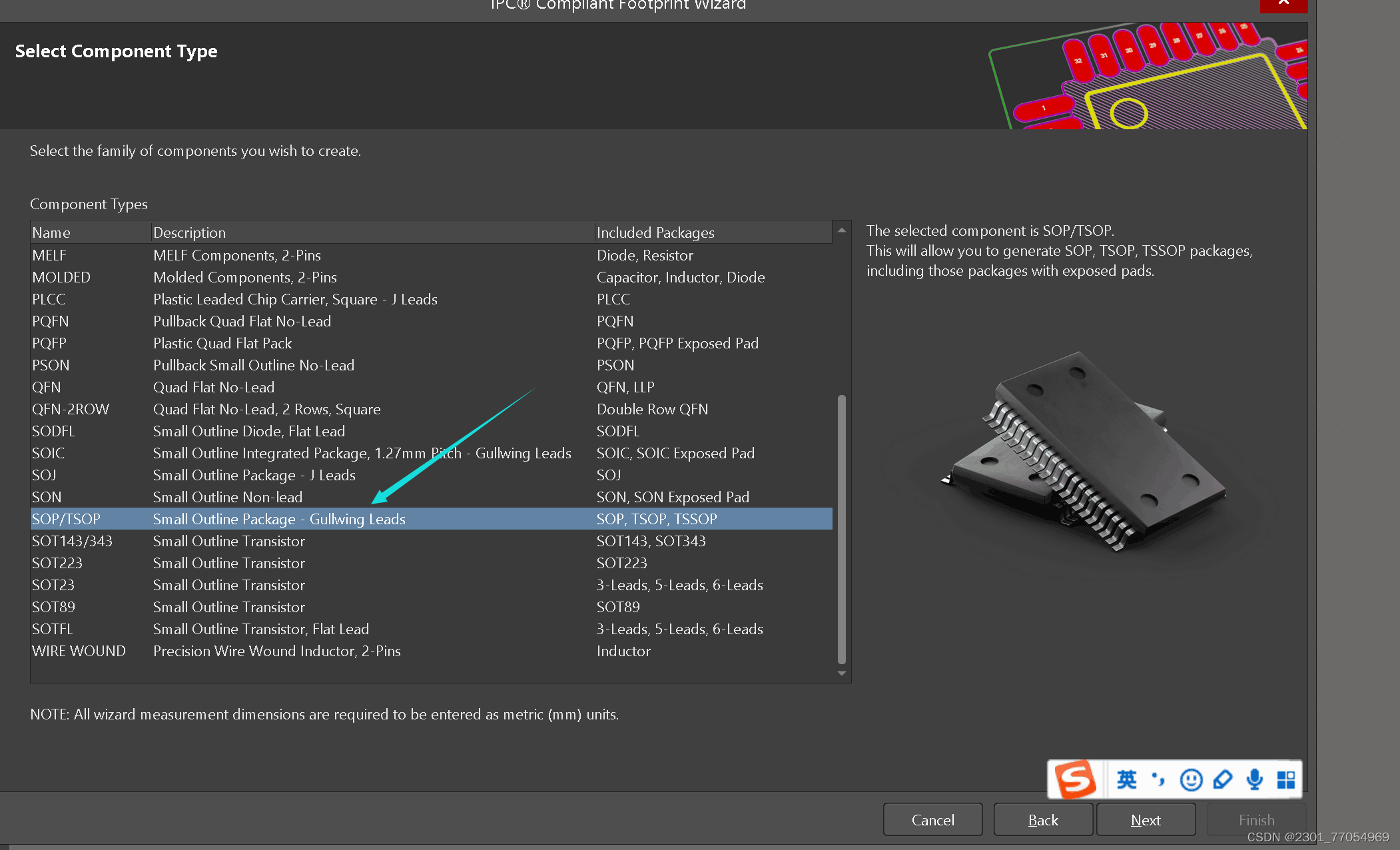

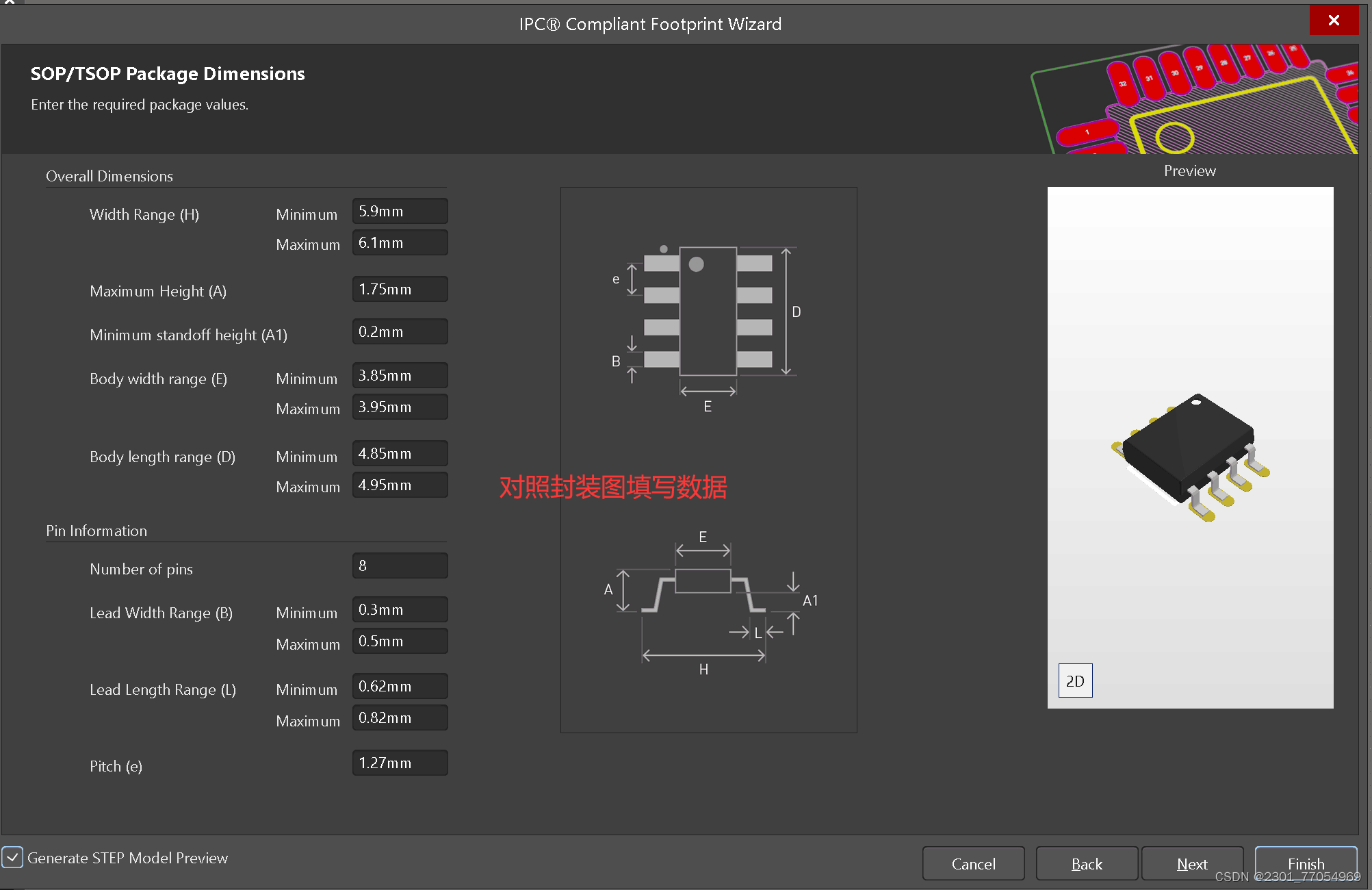

(3)课利用IPC封装创建向导快速创建封装

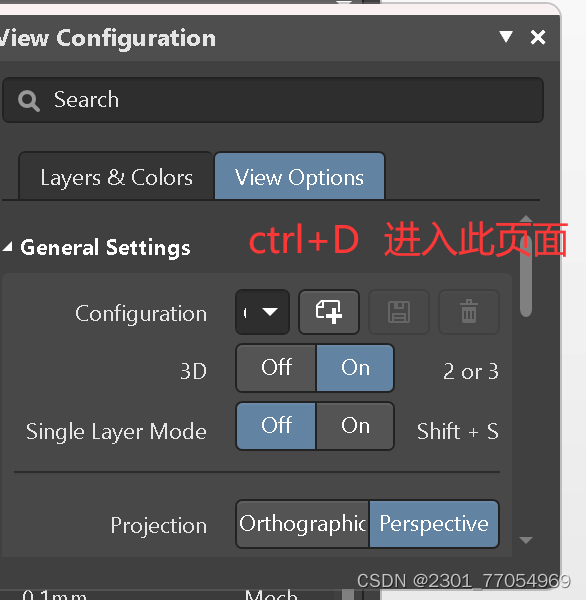

可见3D图

(4)常用PCB封装的直接调用

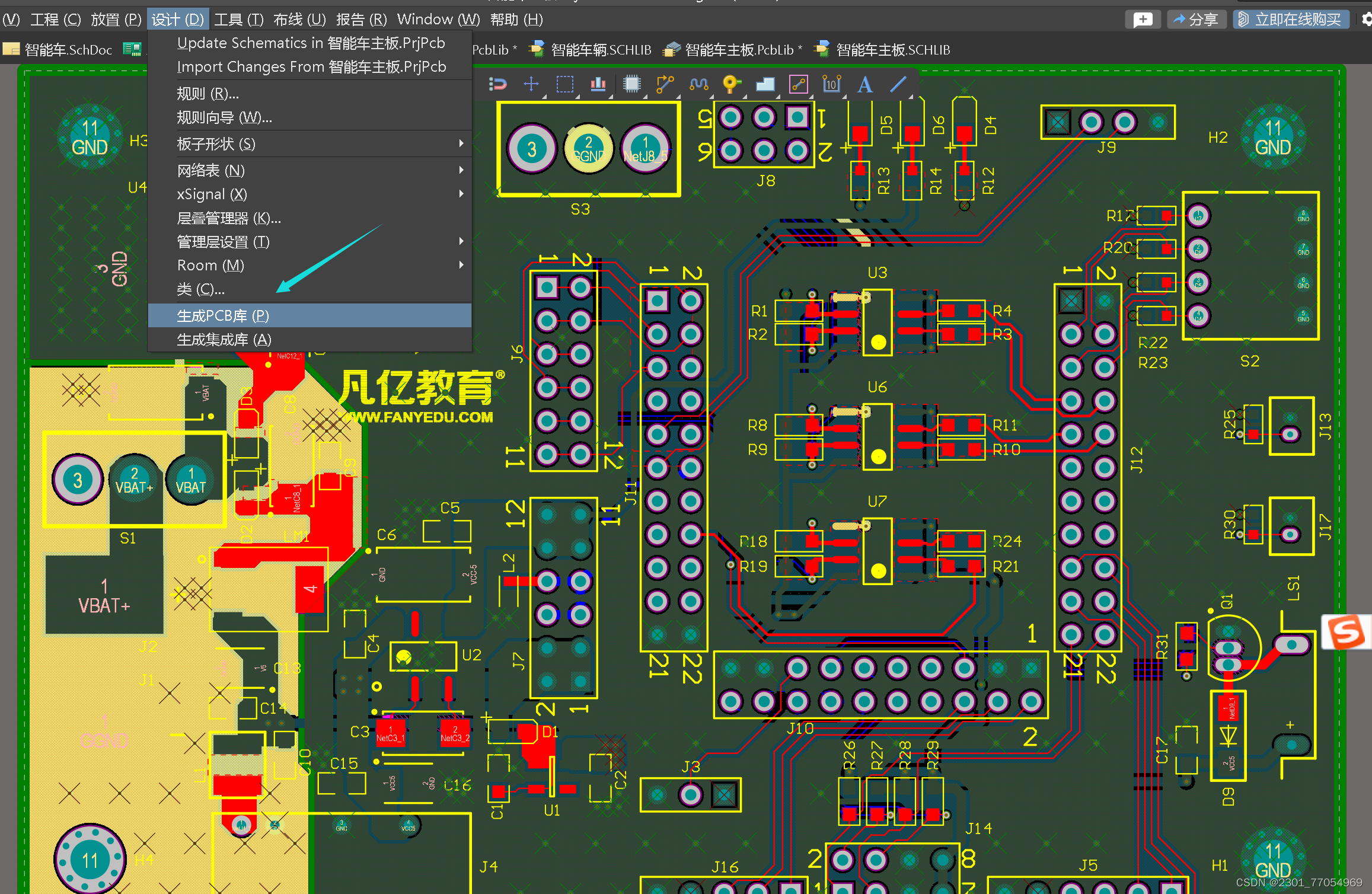

找到现有的PCB图,生成PCB库,粘贴复制到自己的即可

若只需要一个封装,直接点击现有PCB图的器件复制粘贴到自己的列表,如图

(5)3D模型的创建和导入

shift+右键可以拖动3D图

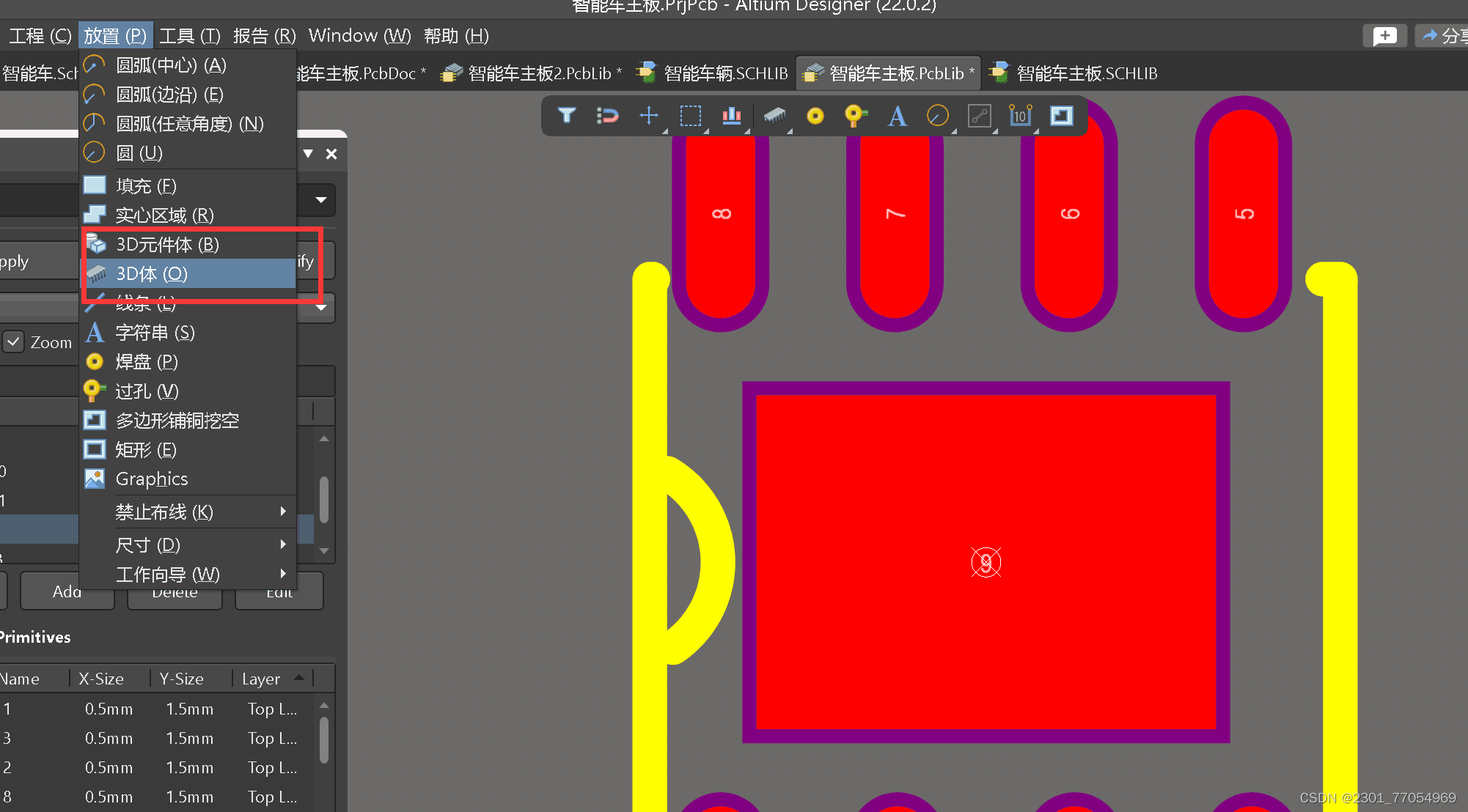

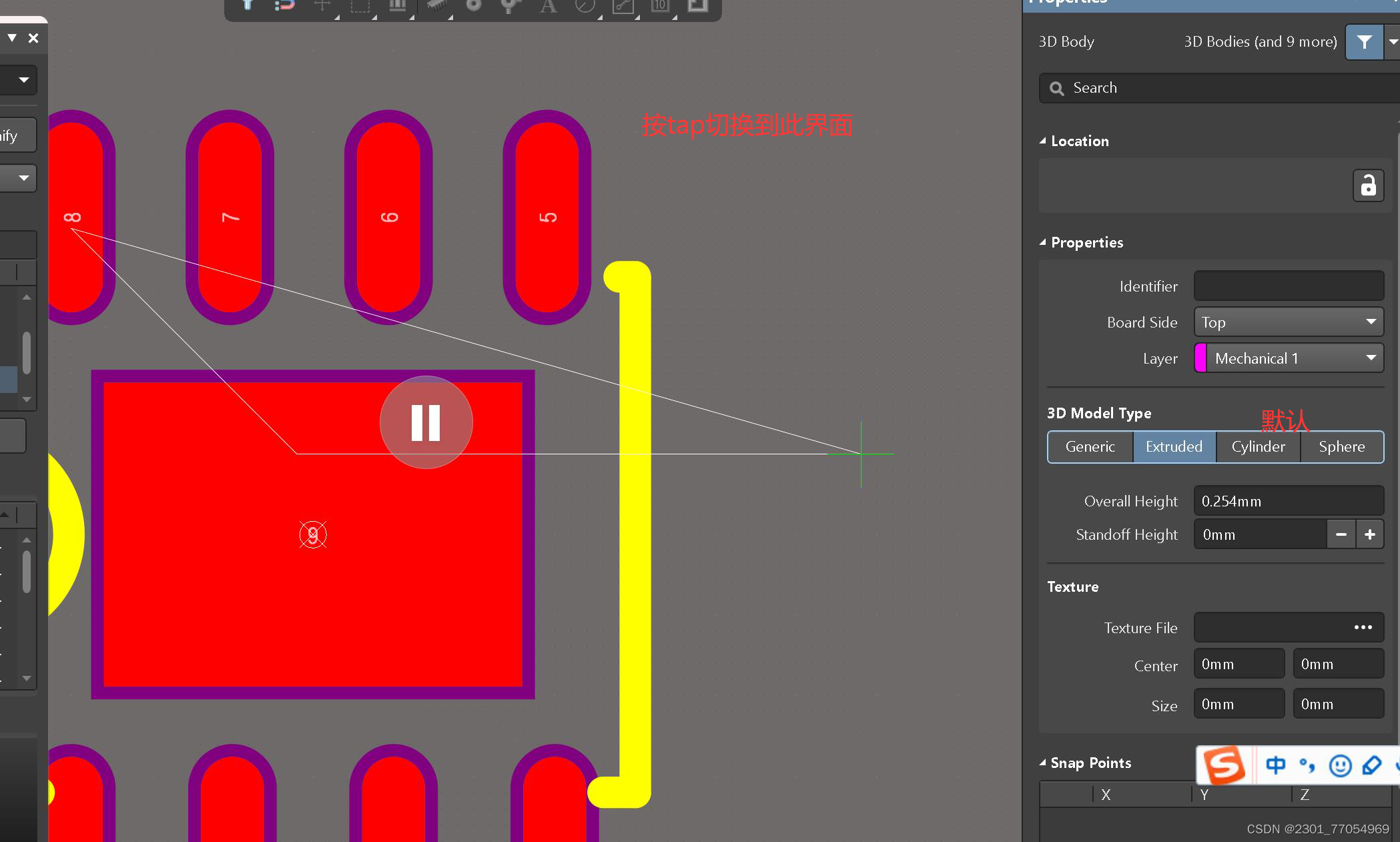

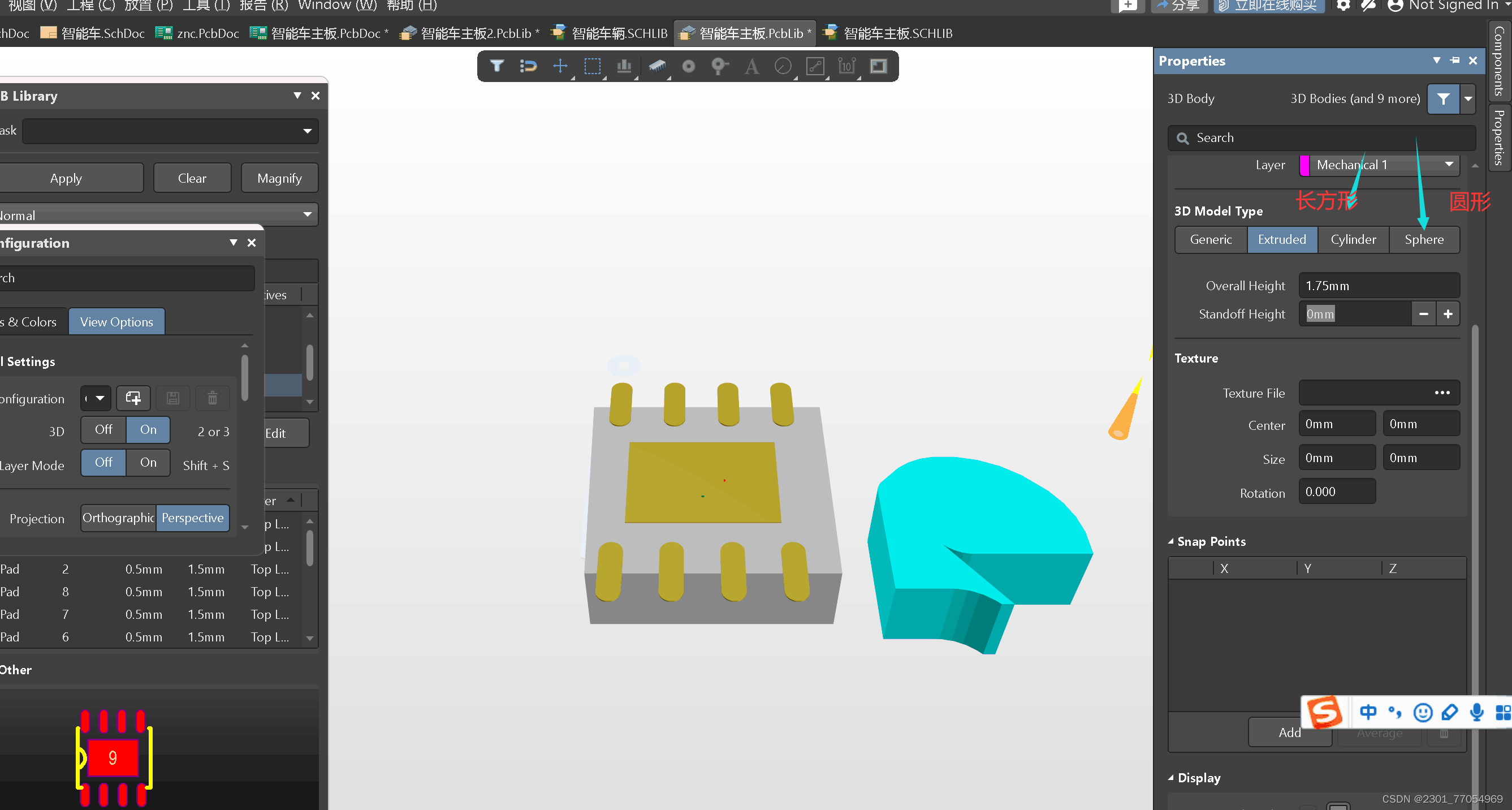

自己可创建3D图,选择3D体

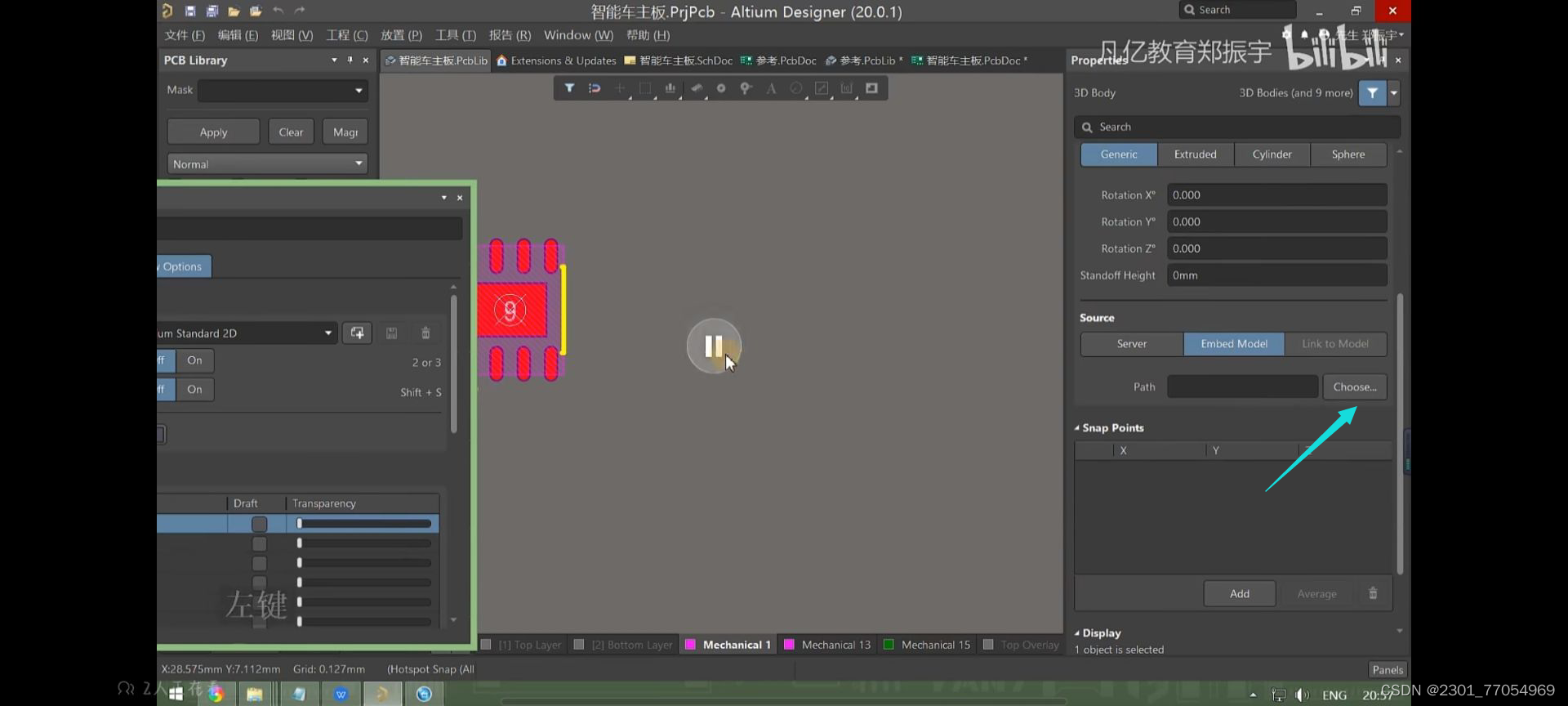

可下载已有3D图,选择3D元件体,然后如图添加

----------------------------------------------------------------------------------------------------------------2024.2.5

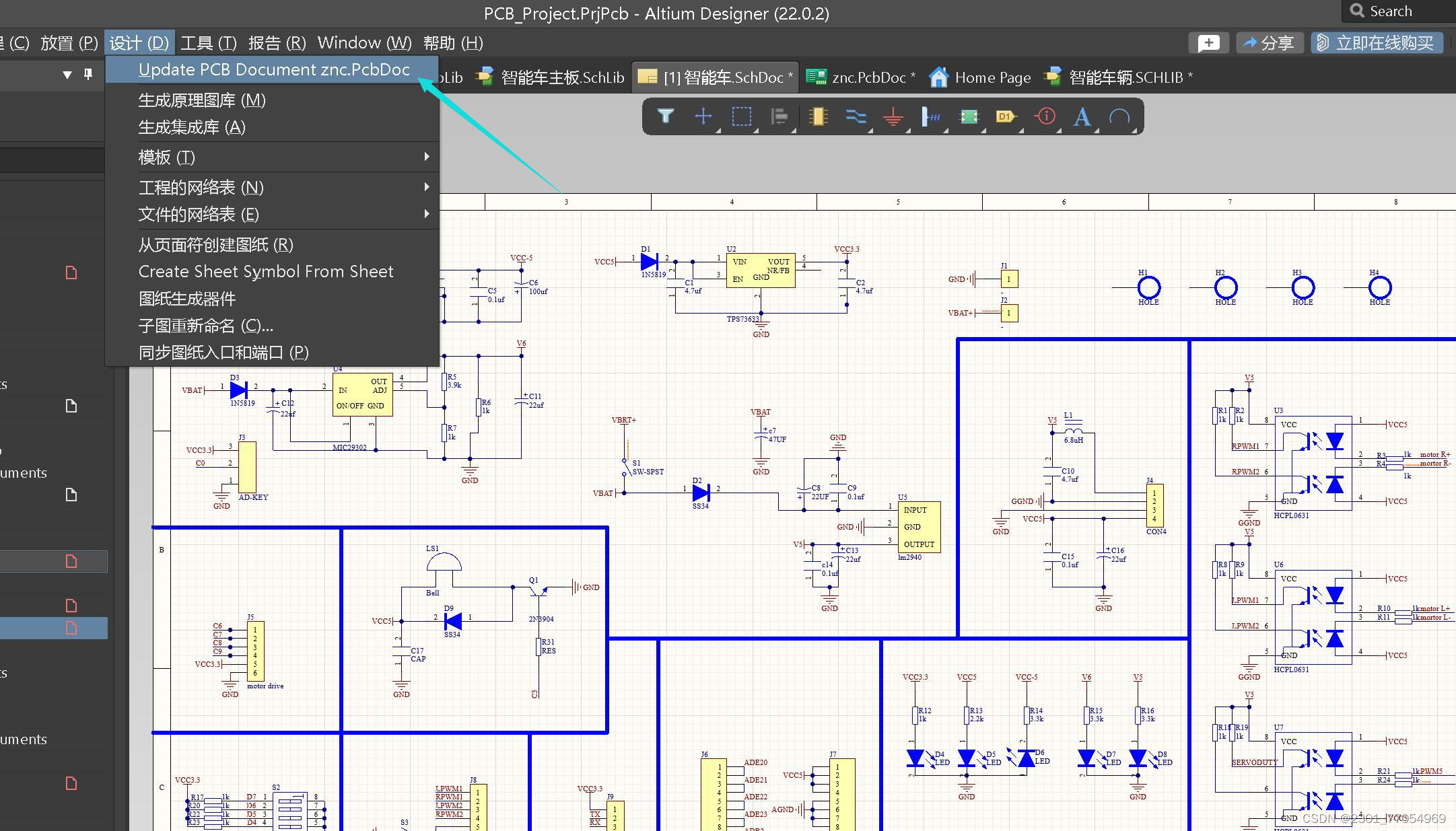

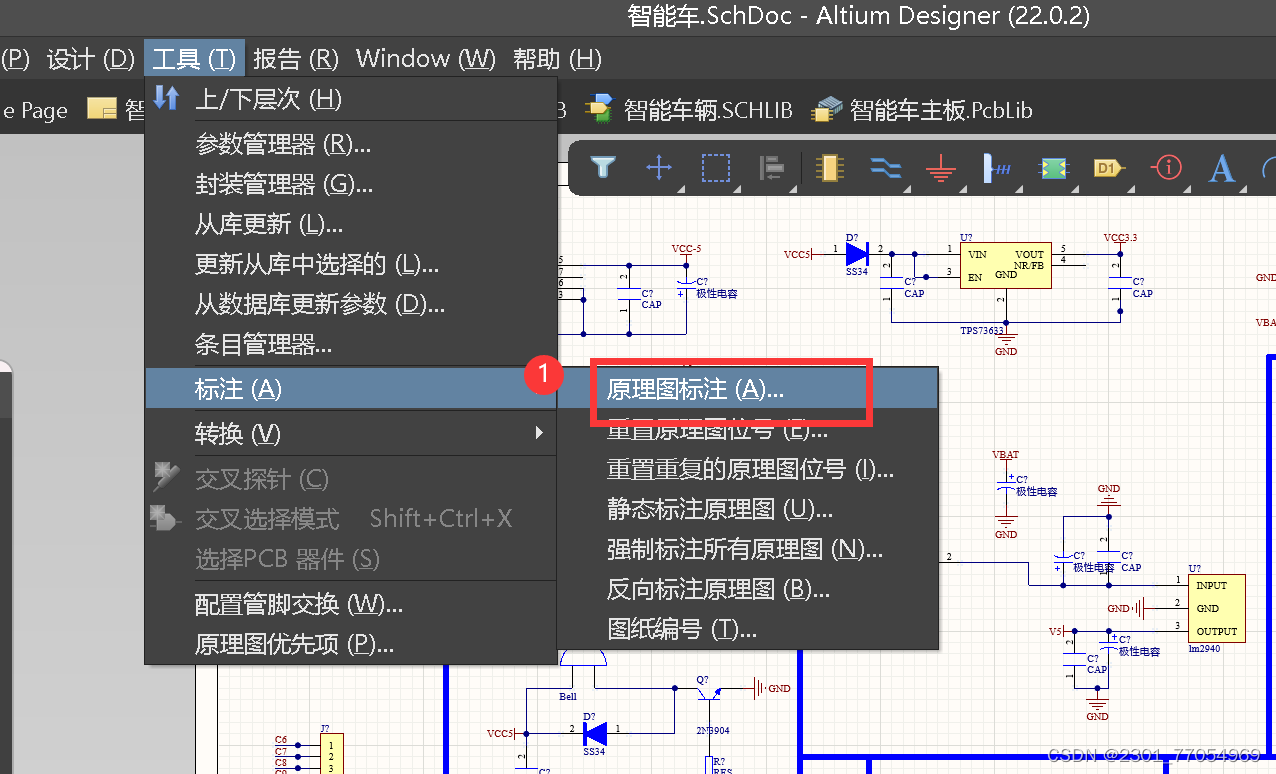

第四部分:网表导入及模块化布局设计

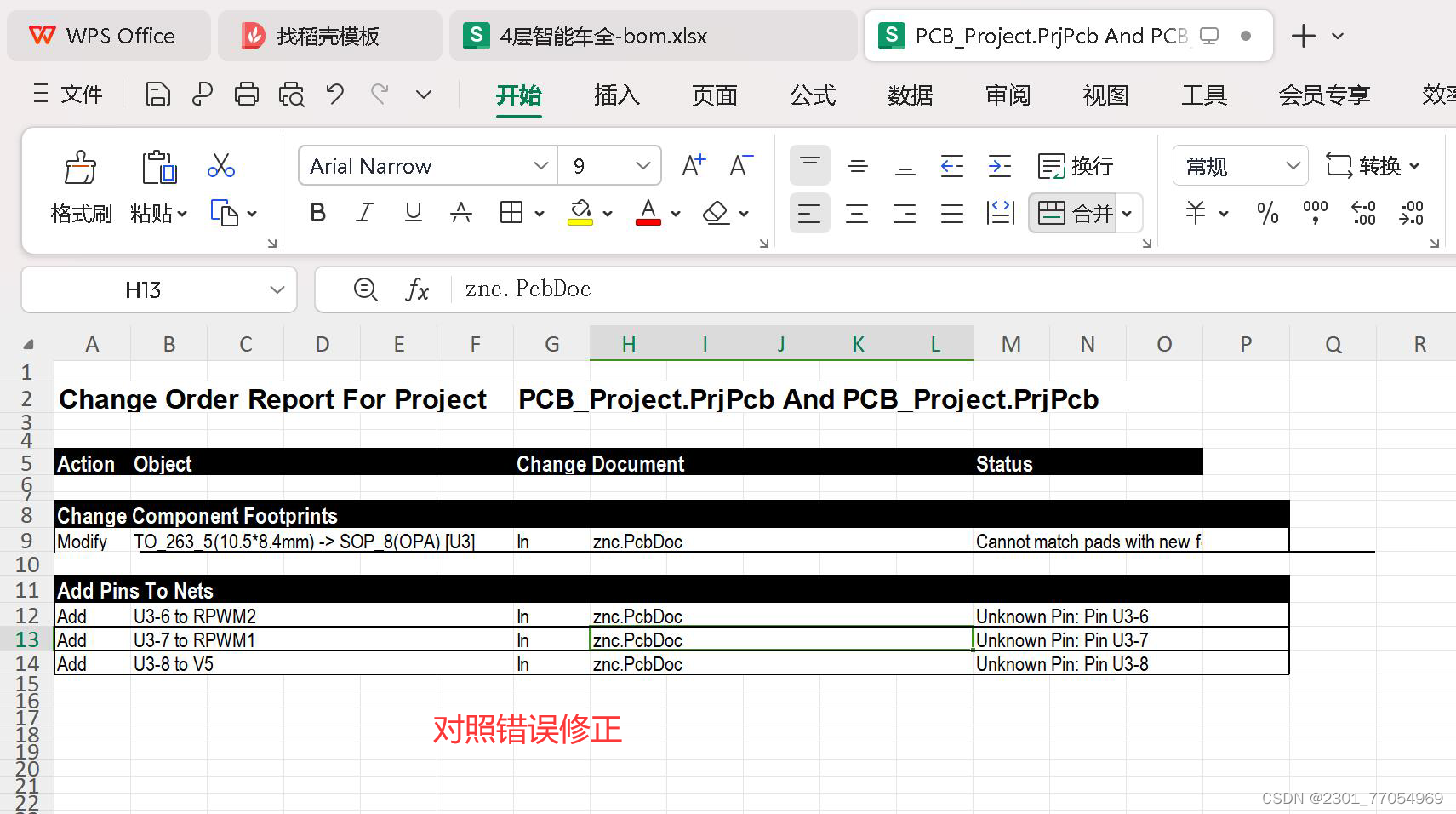

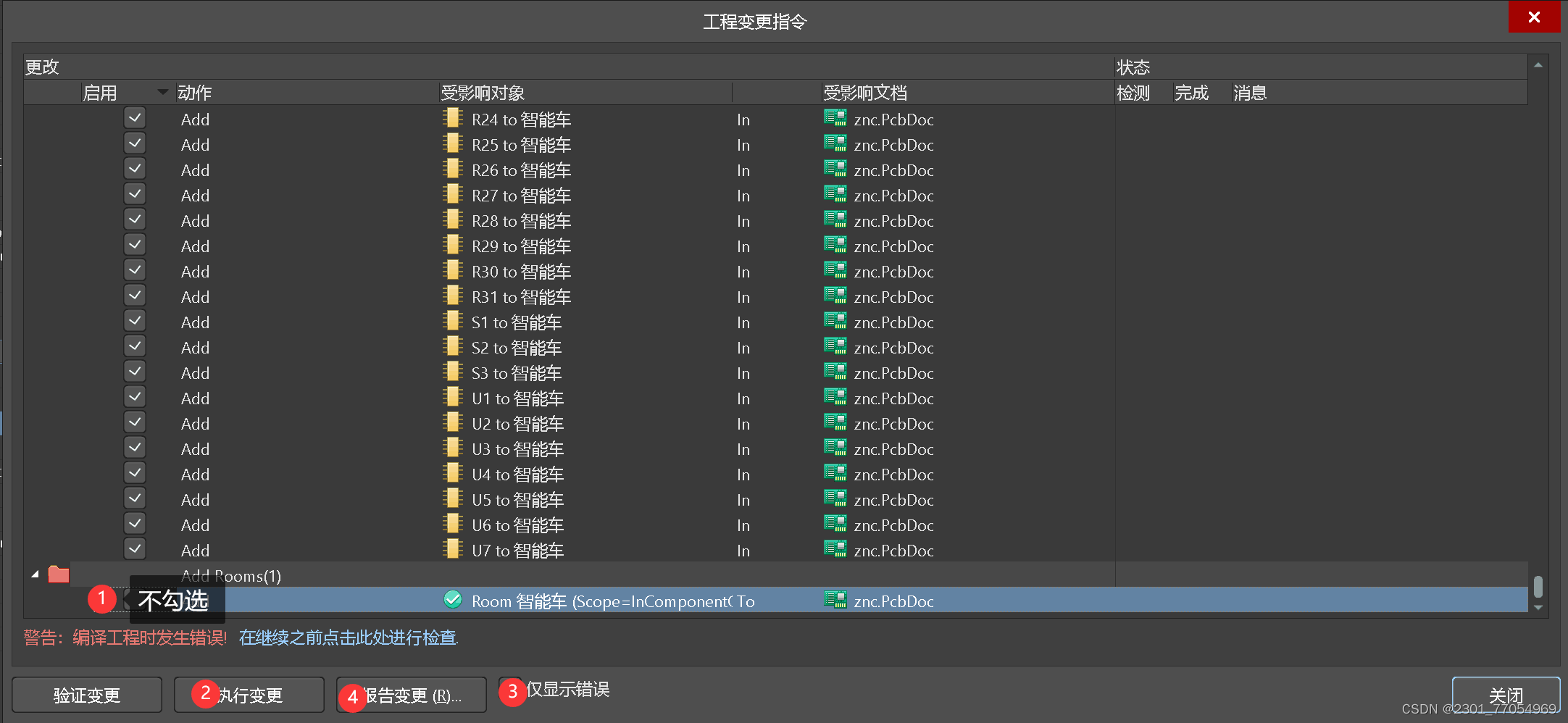

(1) 导入常见报错解决办法(unknowpin及绿色报错等)

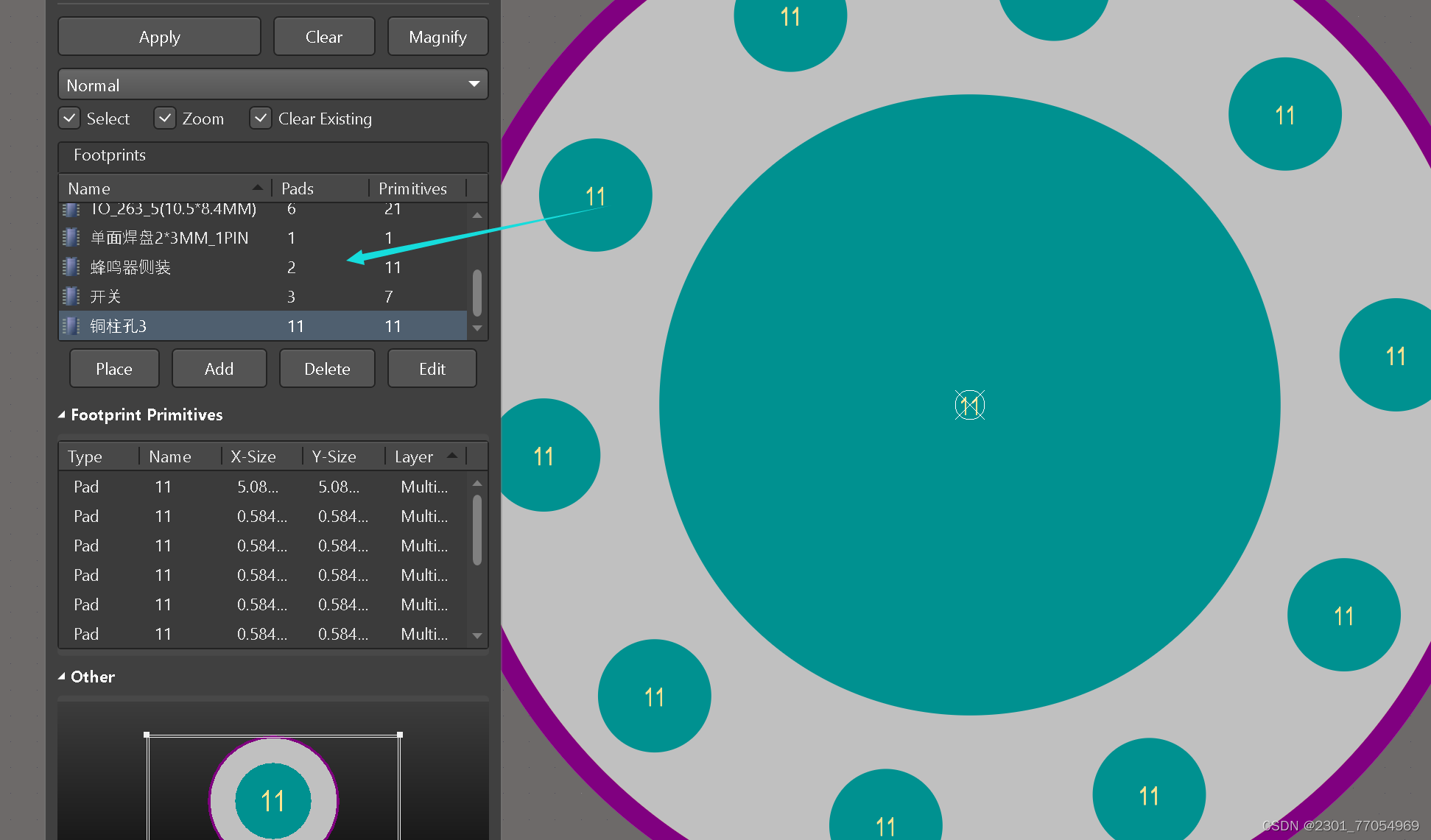

unknowpin:1、没有封装 2、封装管脚缺失 3、管脚号不匹配

快捷键JC:寻找对应器件

(2)消除绿色报错

TM:复位错误

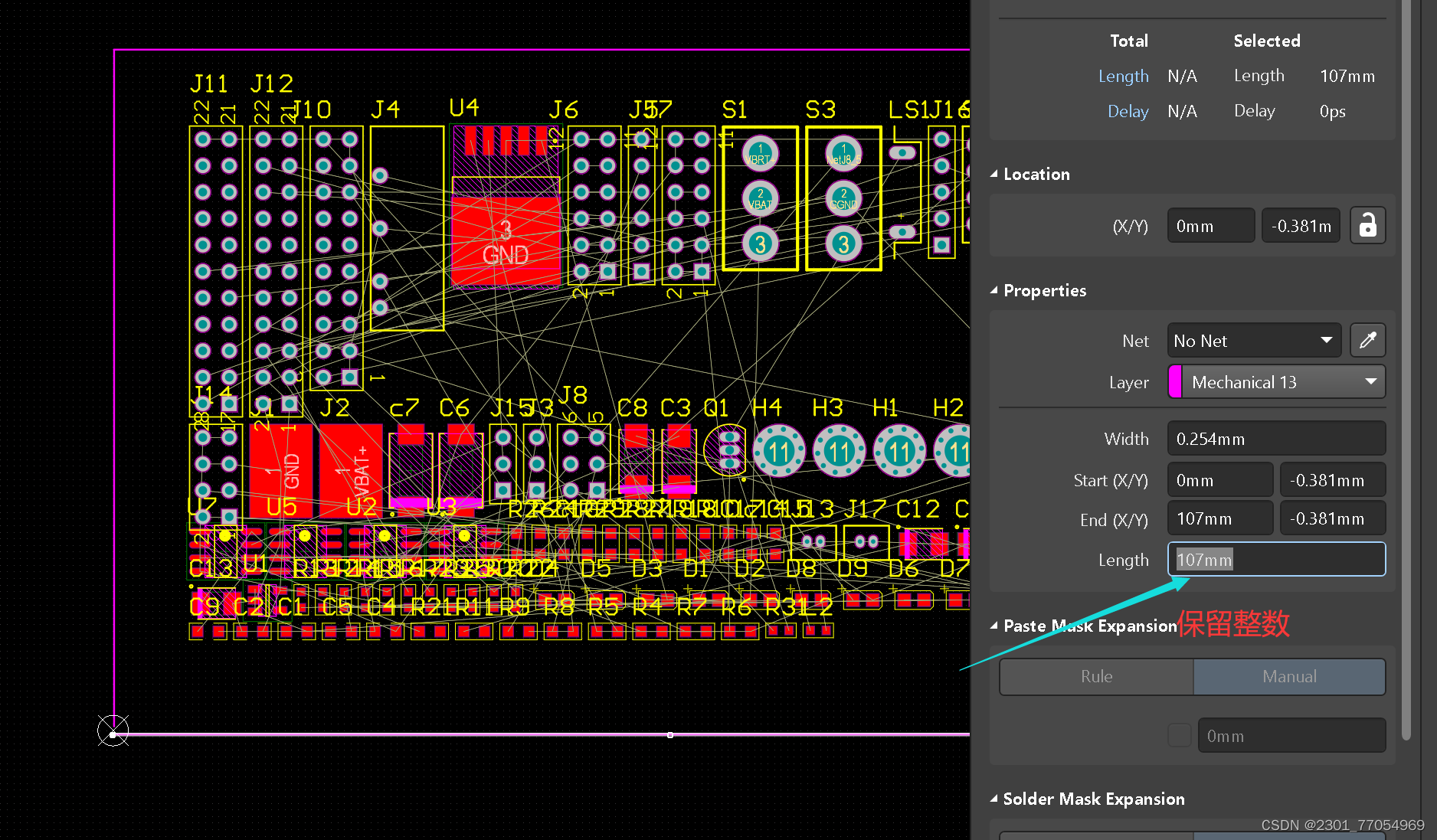

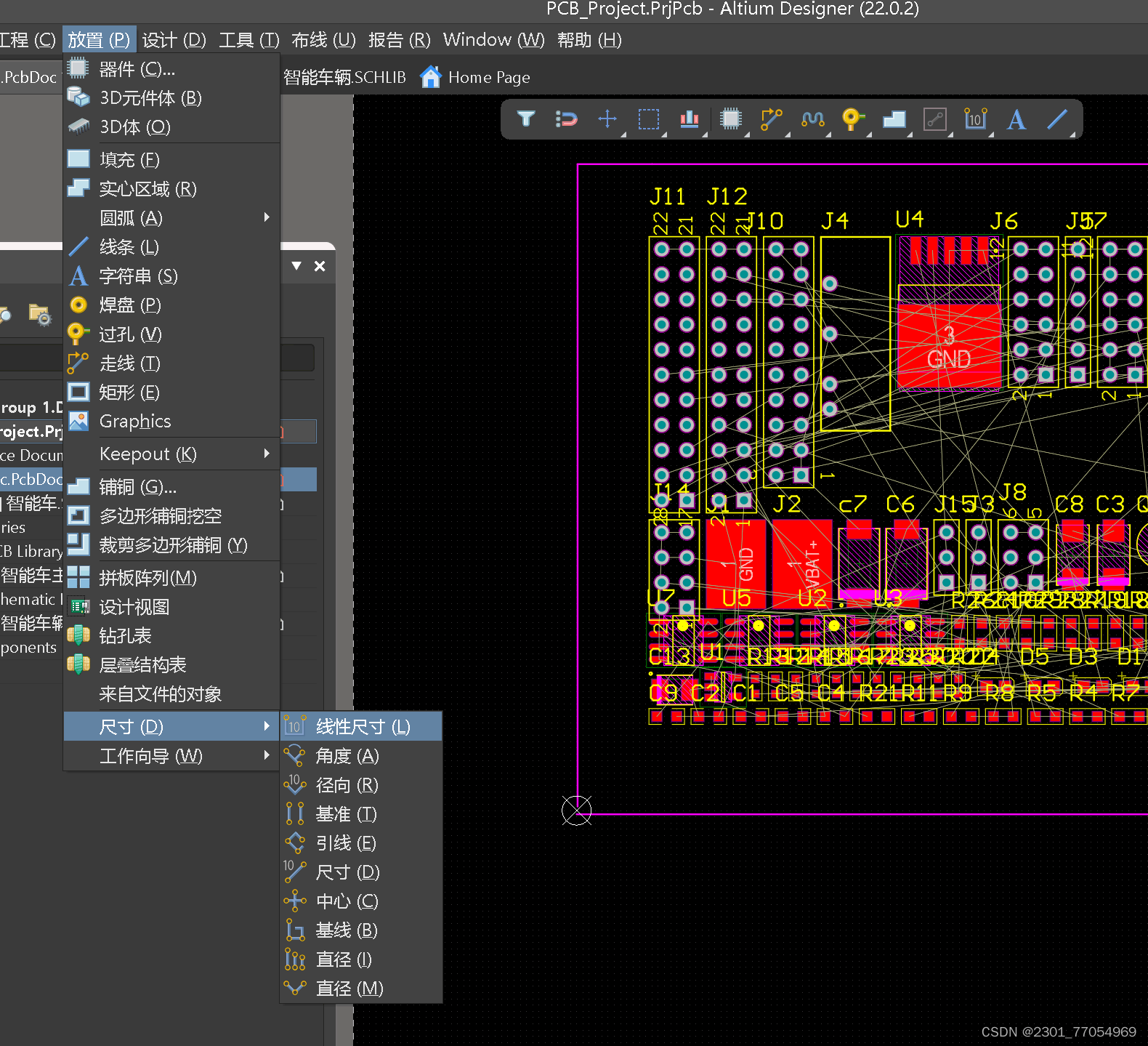

(3) PCB板框的评估及叠层设置

EOS:设置原点

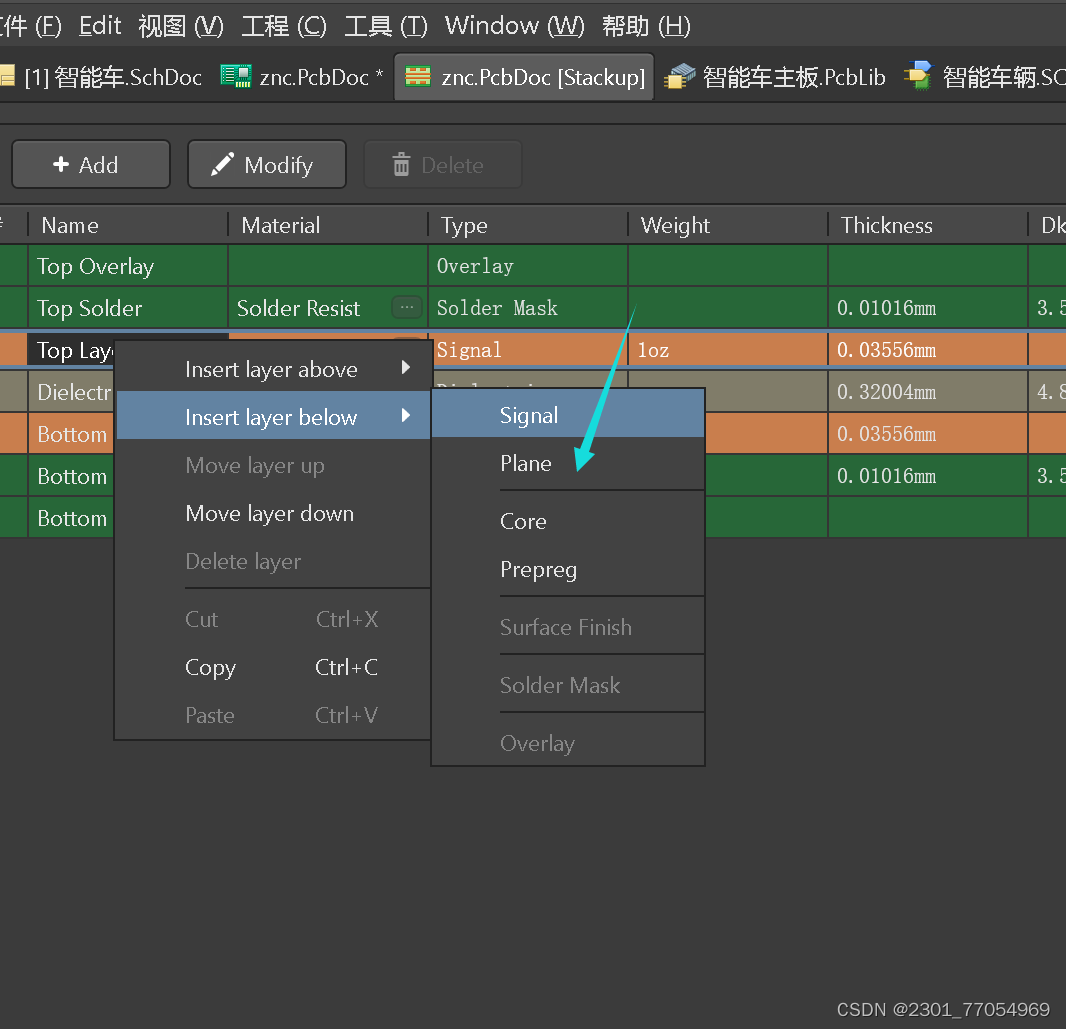

DK:进入 层叠管理区

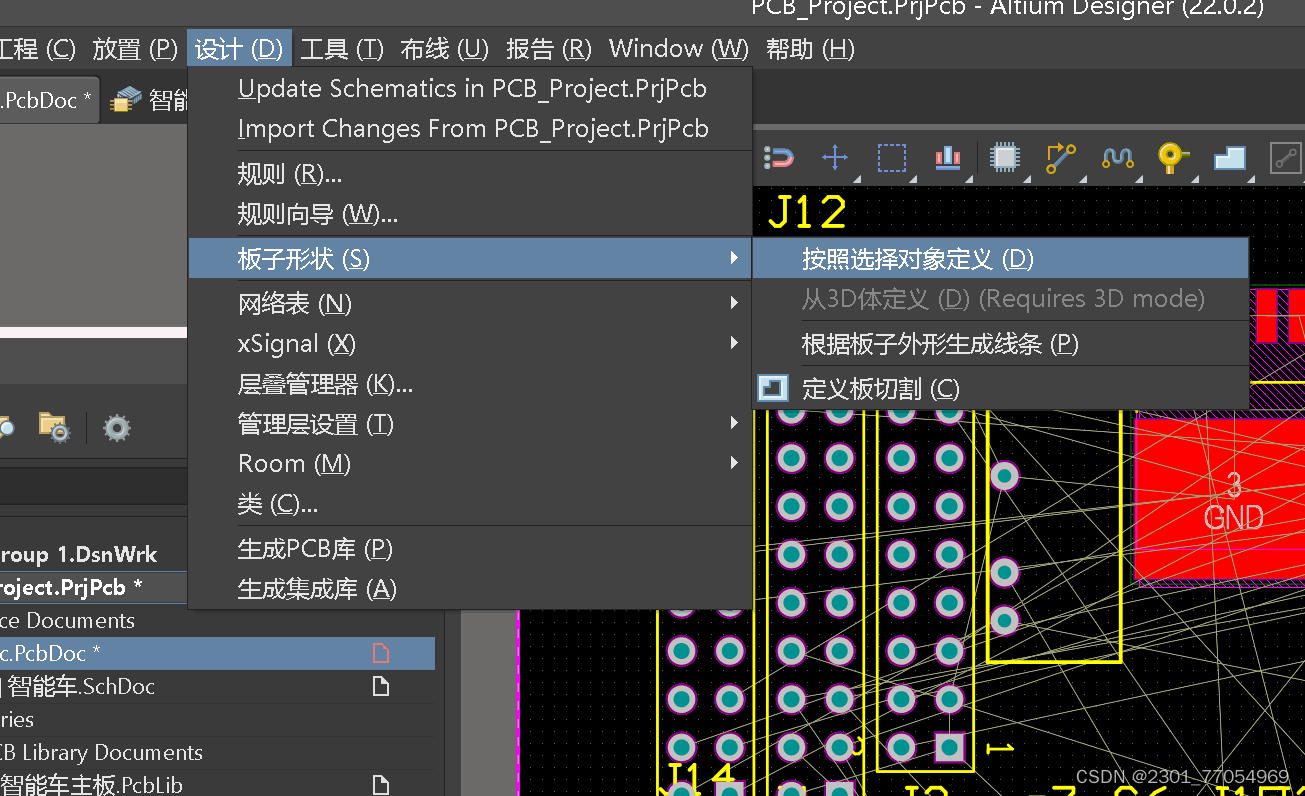

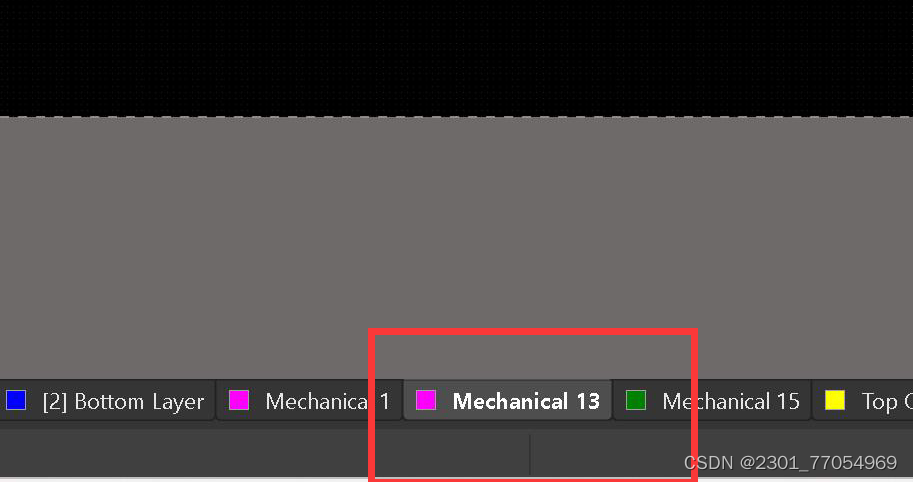

按shift建选中边框然后如图

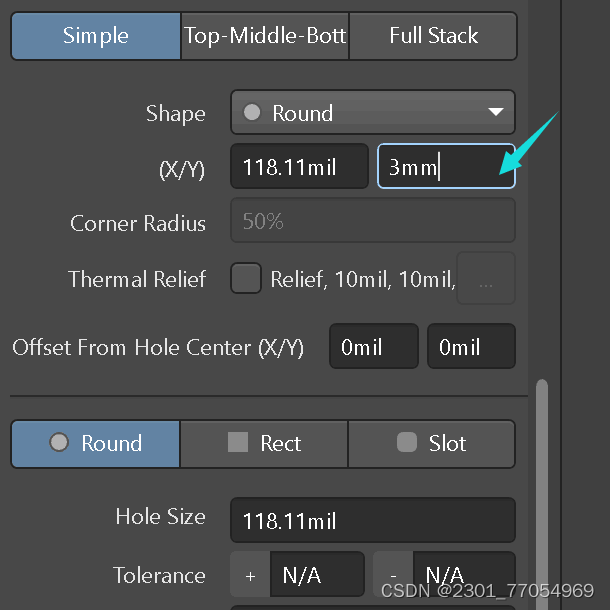

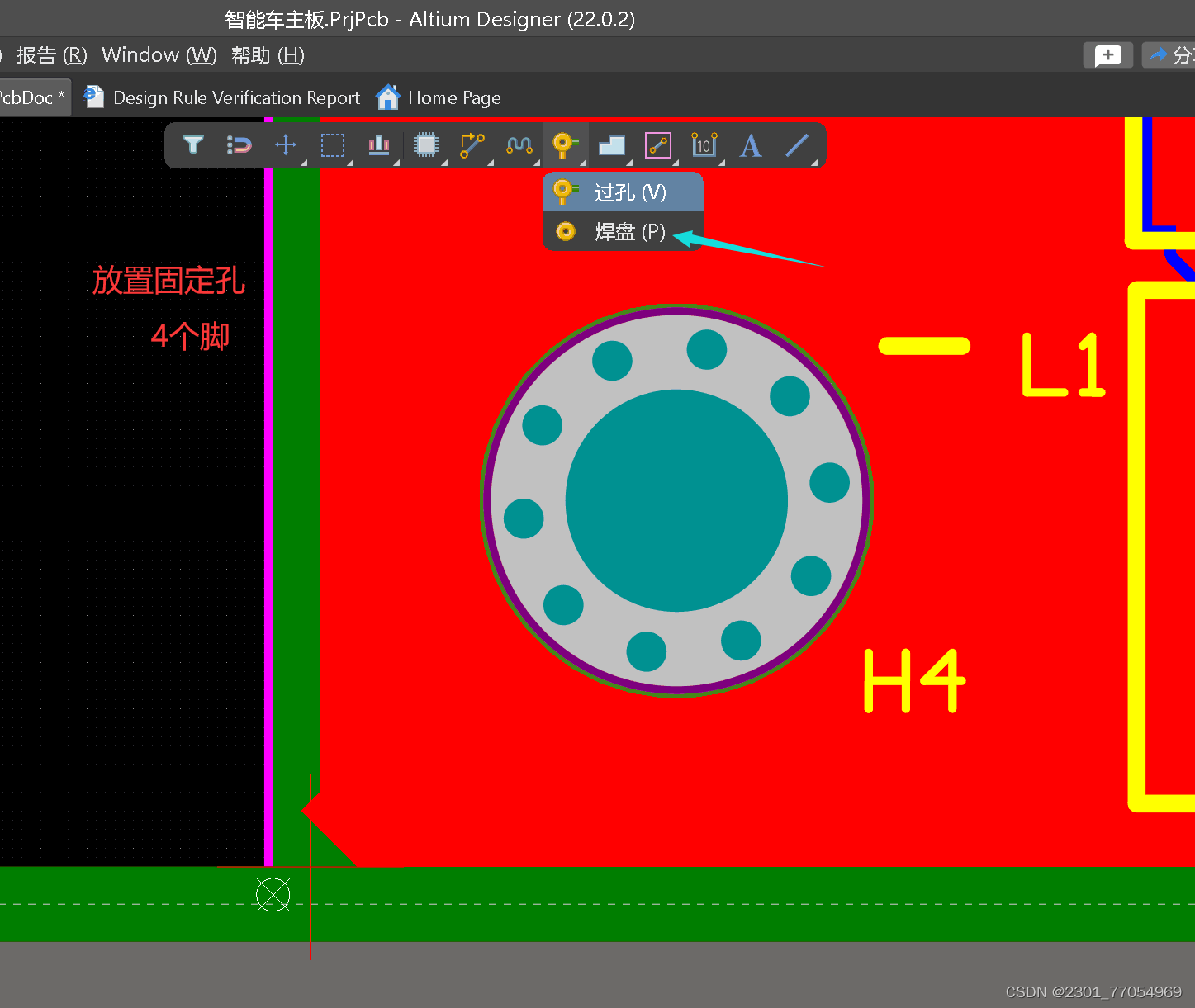

放置固定孔

鼠标左键选中固定孔包括名字放置在各顶角,然后按MX,如图

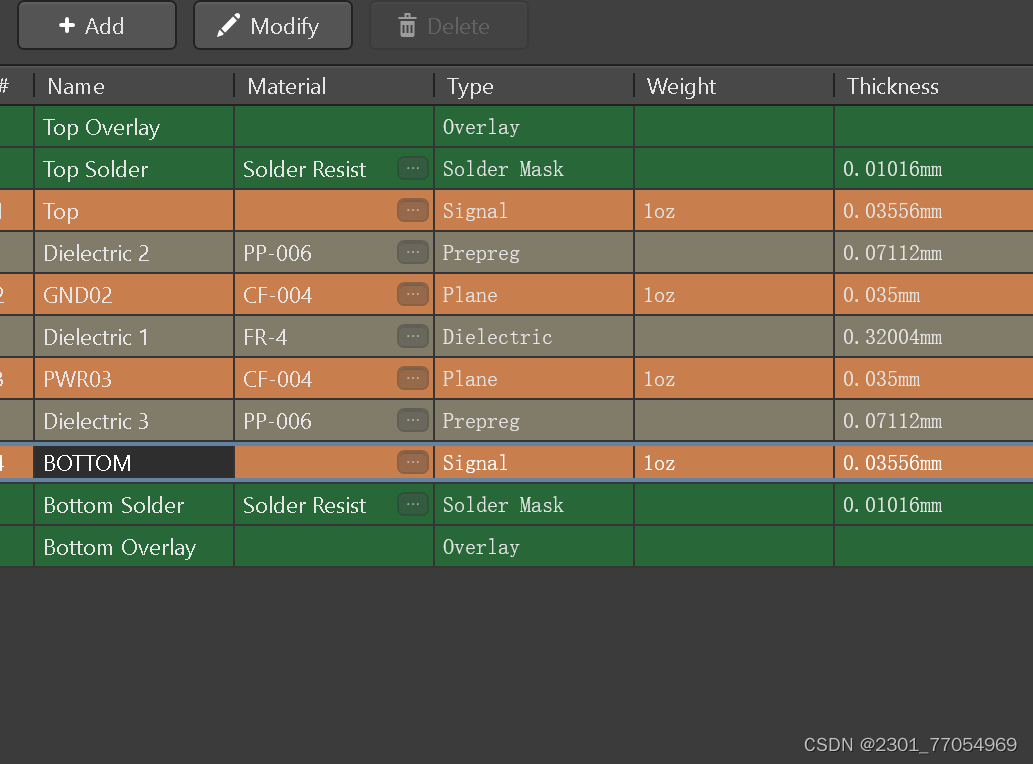

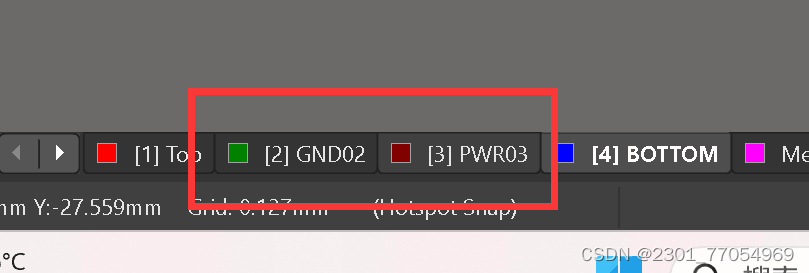

DK:进入 层叠管理区,如图修改

正负片层相反   负片层覆盖铜,线上无铜

(4)PCB快捷键的设置及推荐

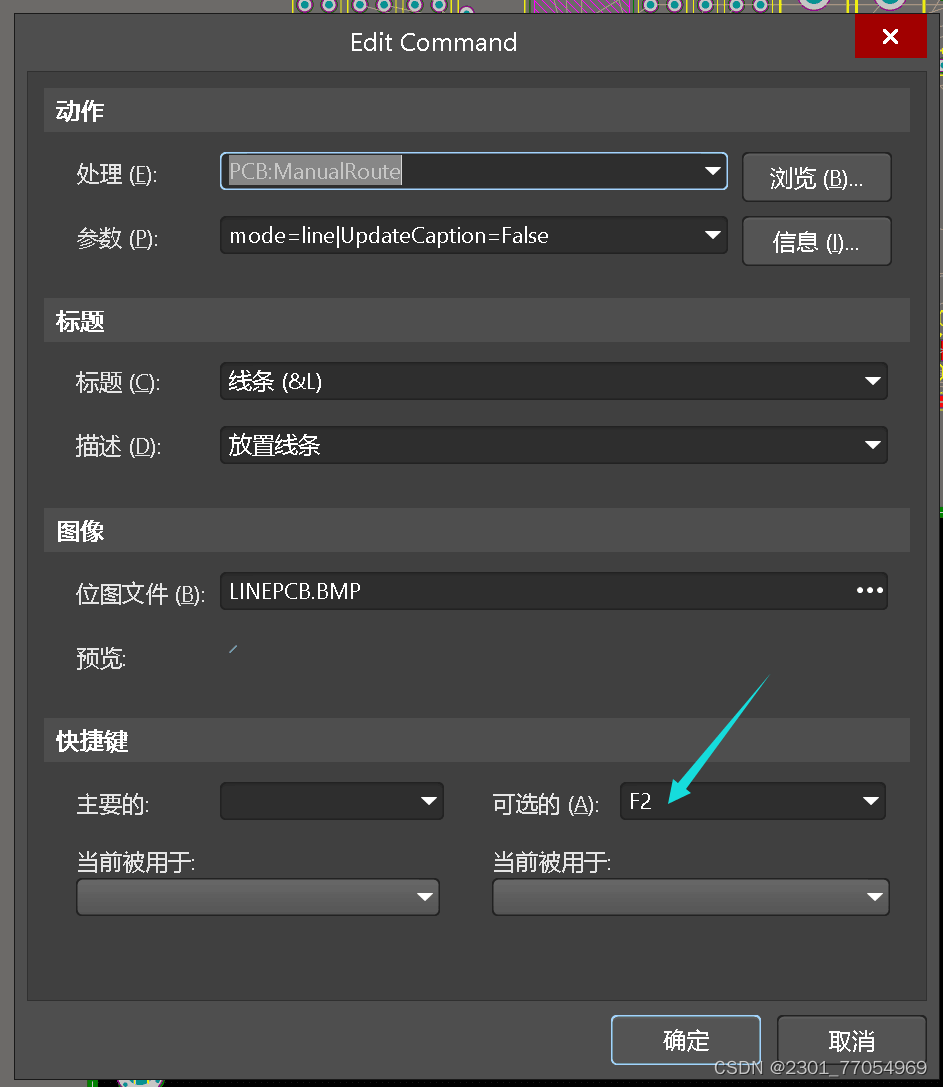

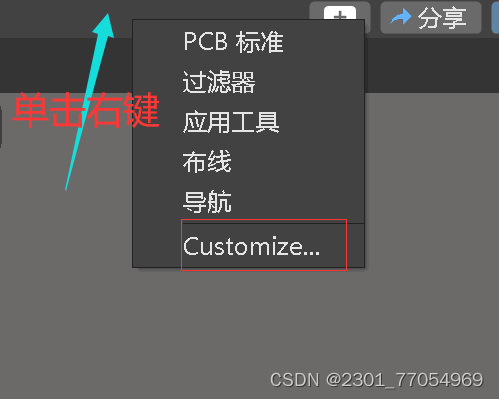

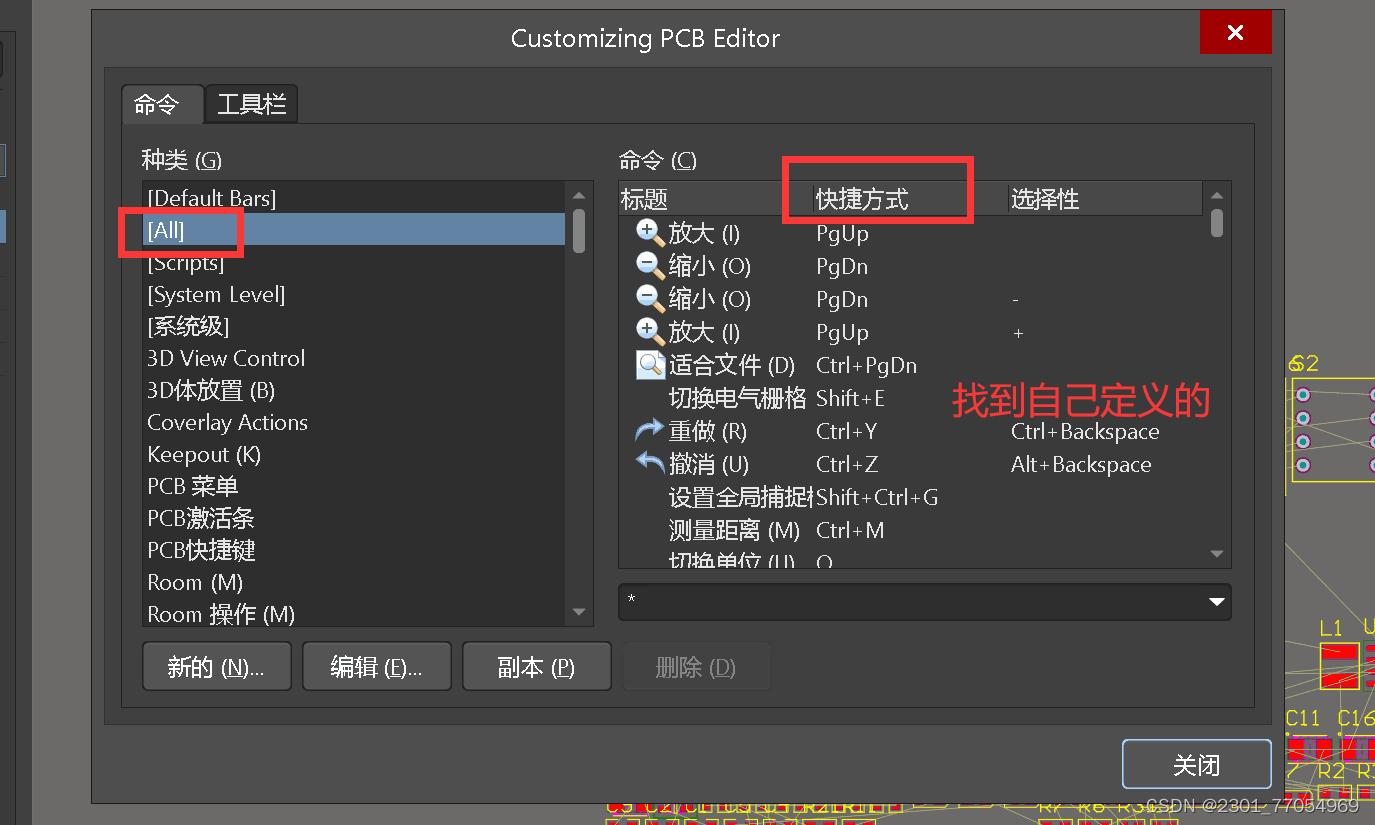

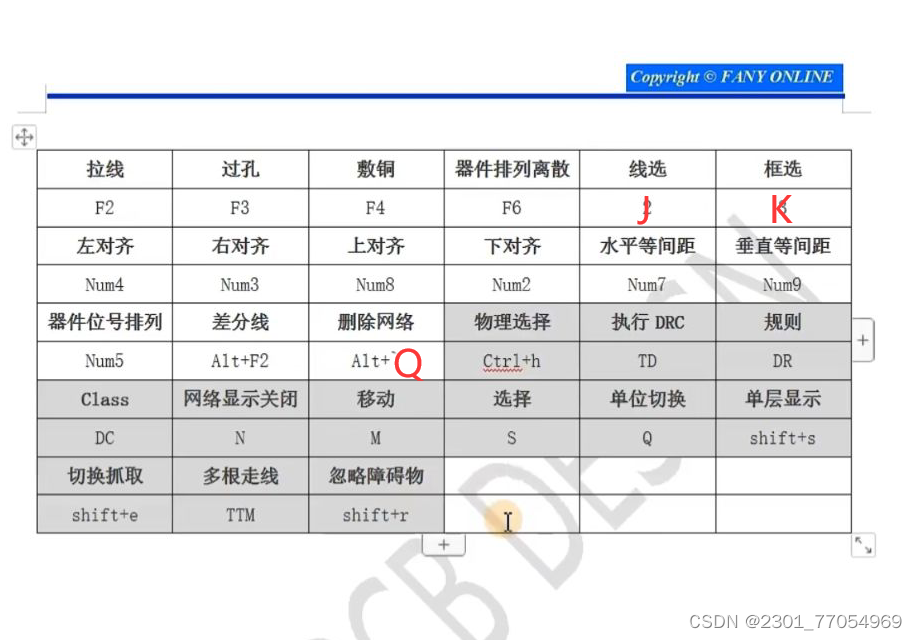

按表格设置,步骤如图

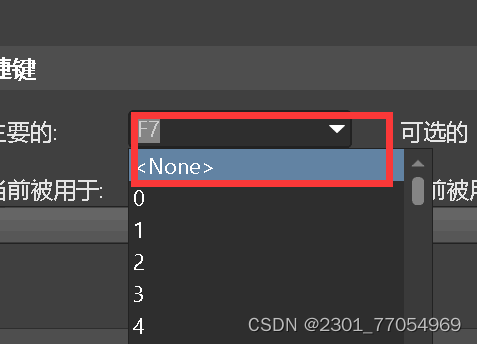

消除原快捷键自定义的用途

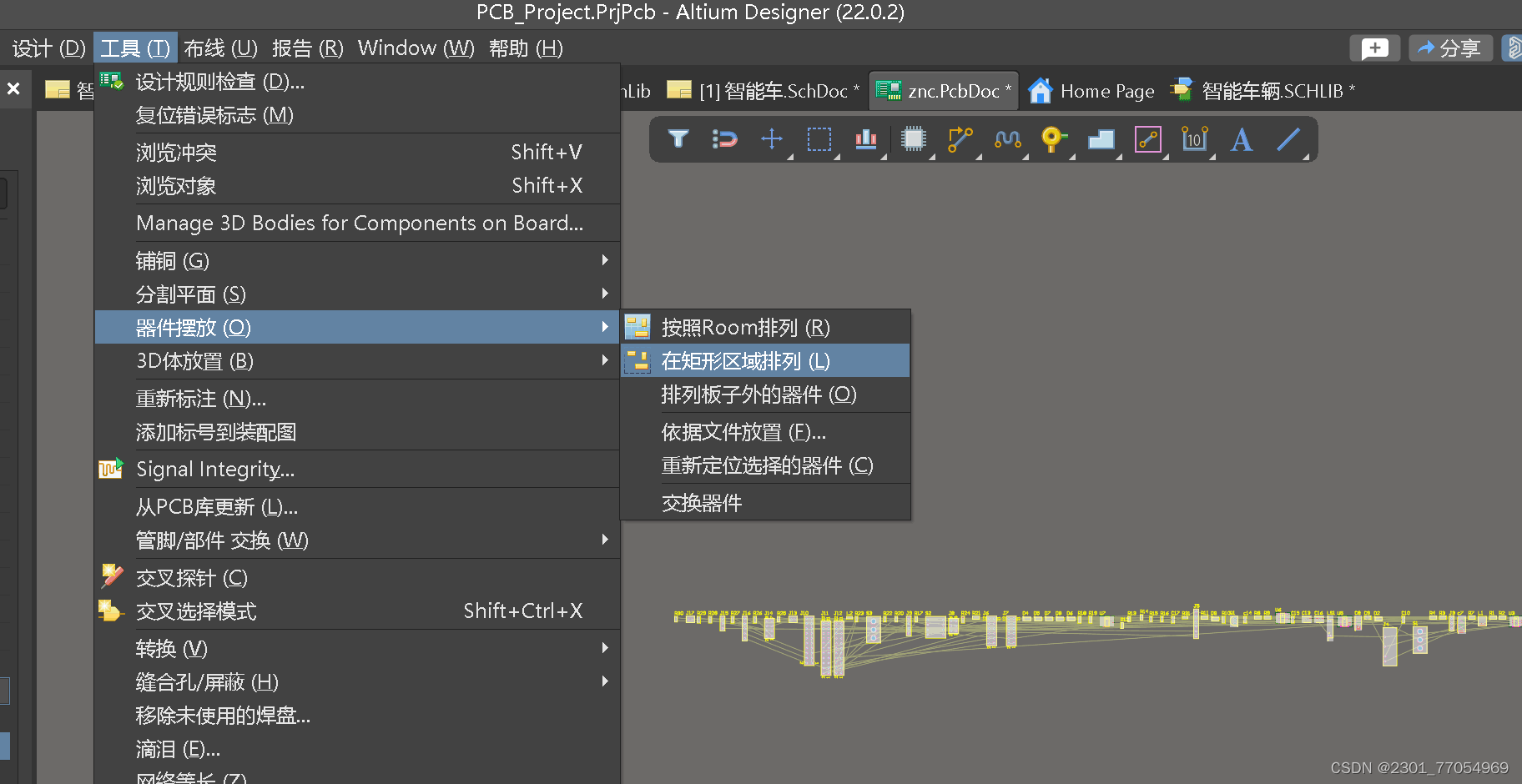

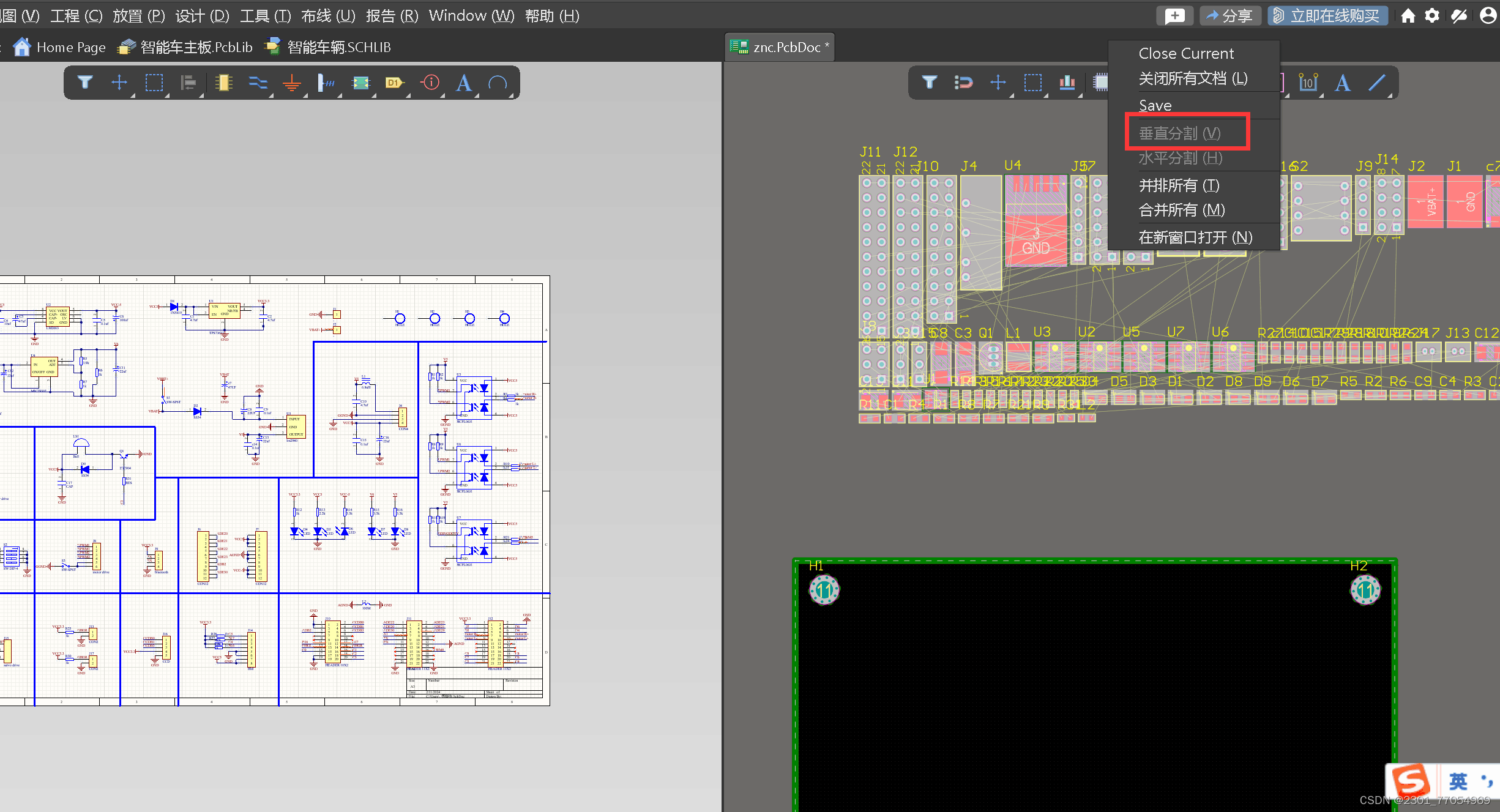

(5)模块化布局规划

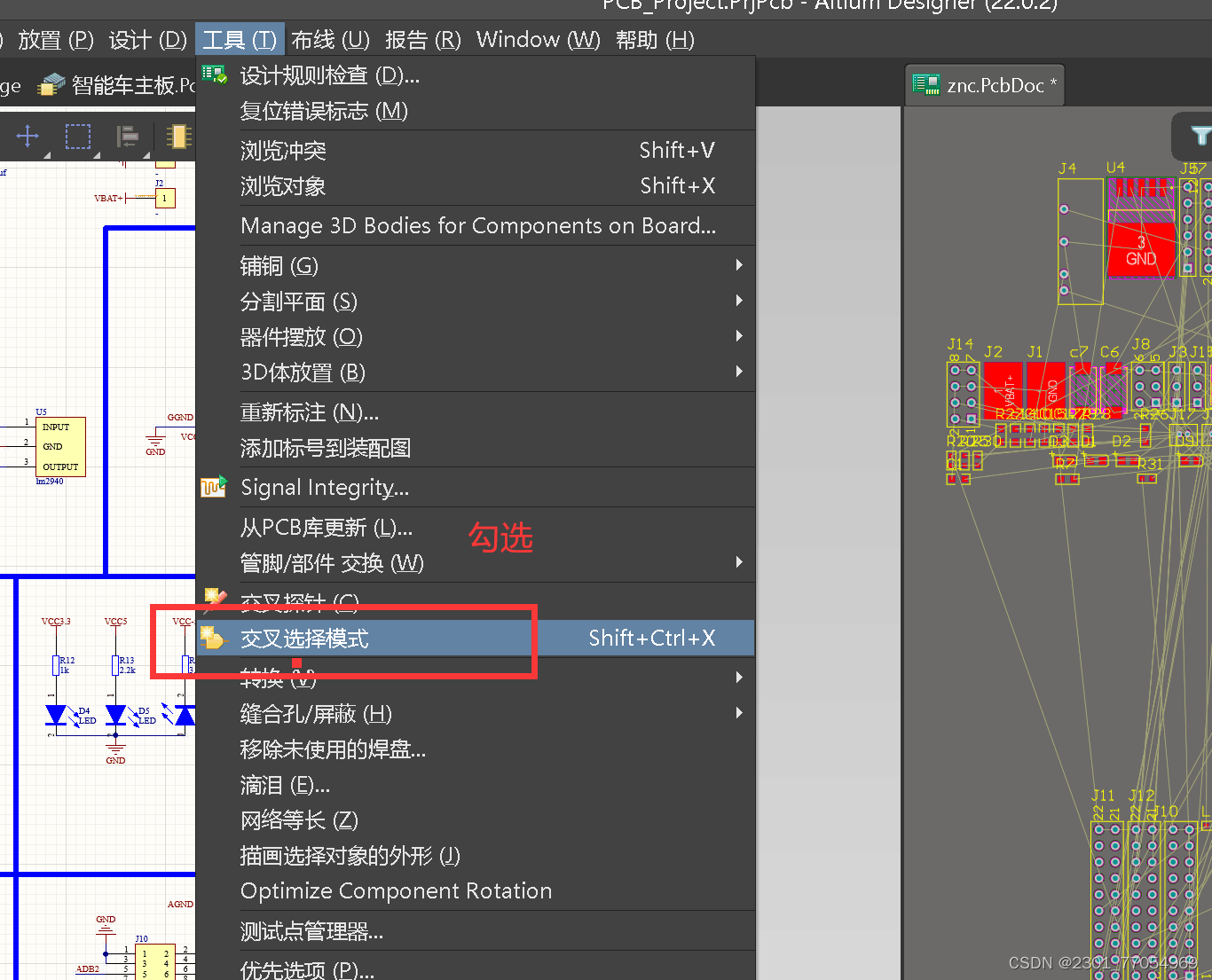

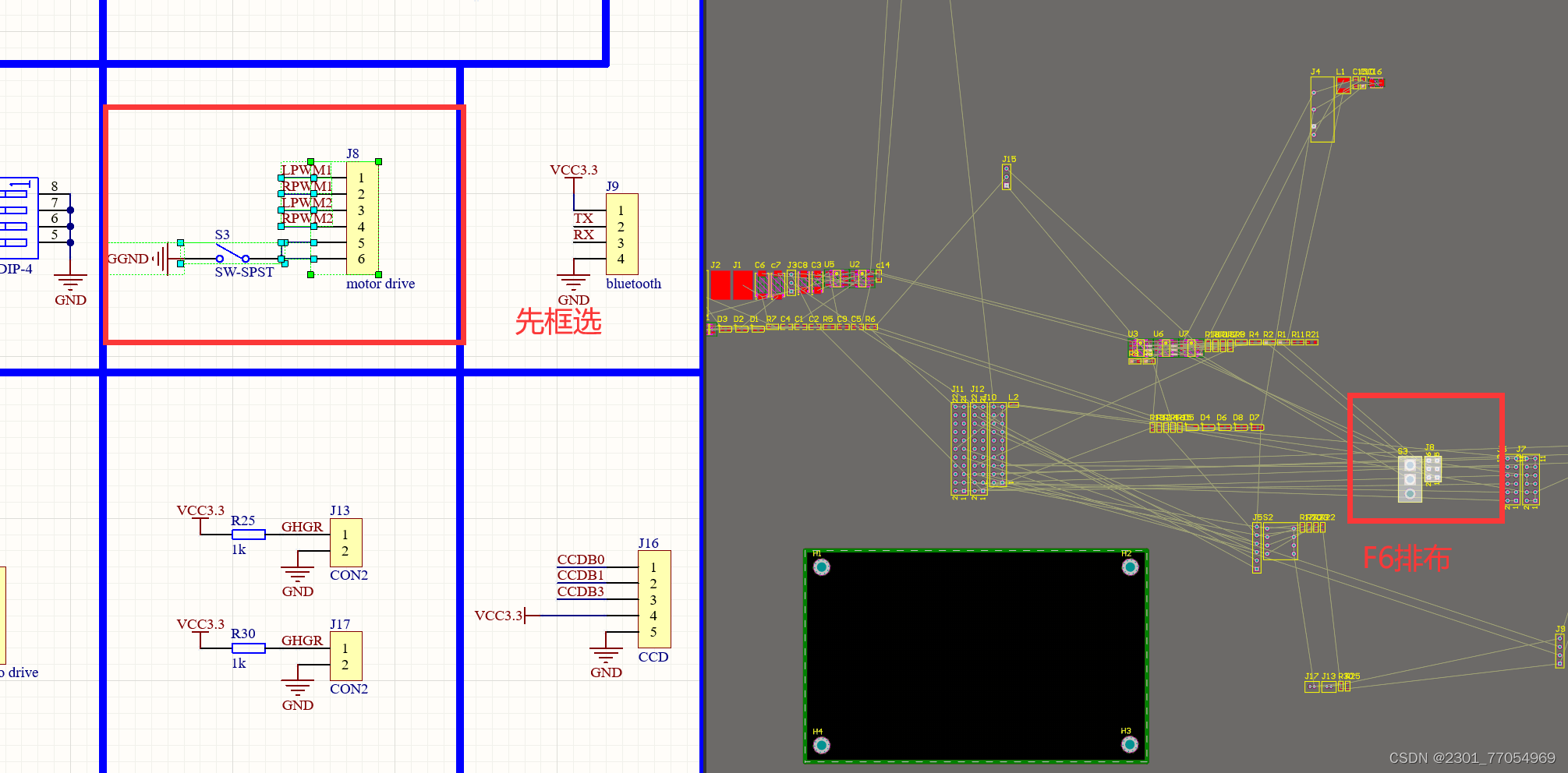

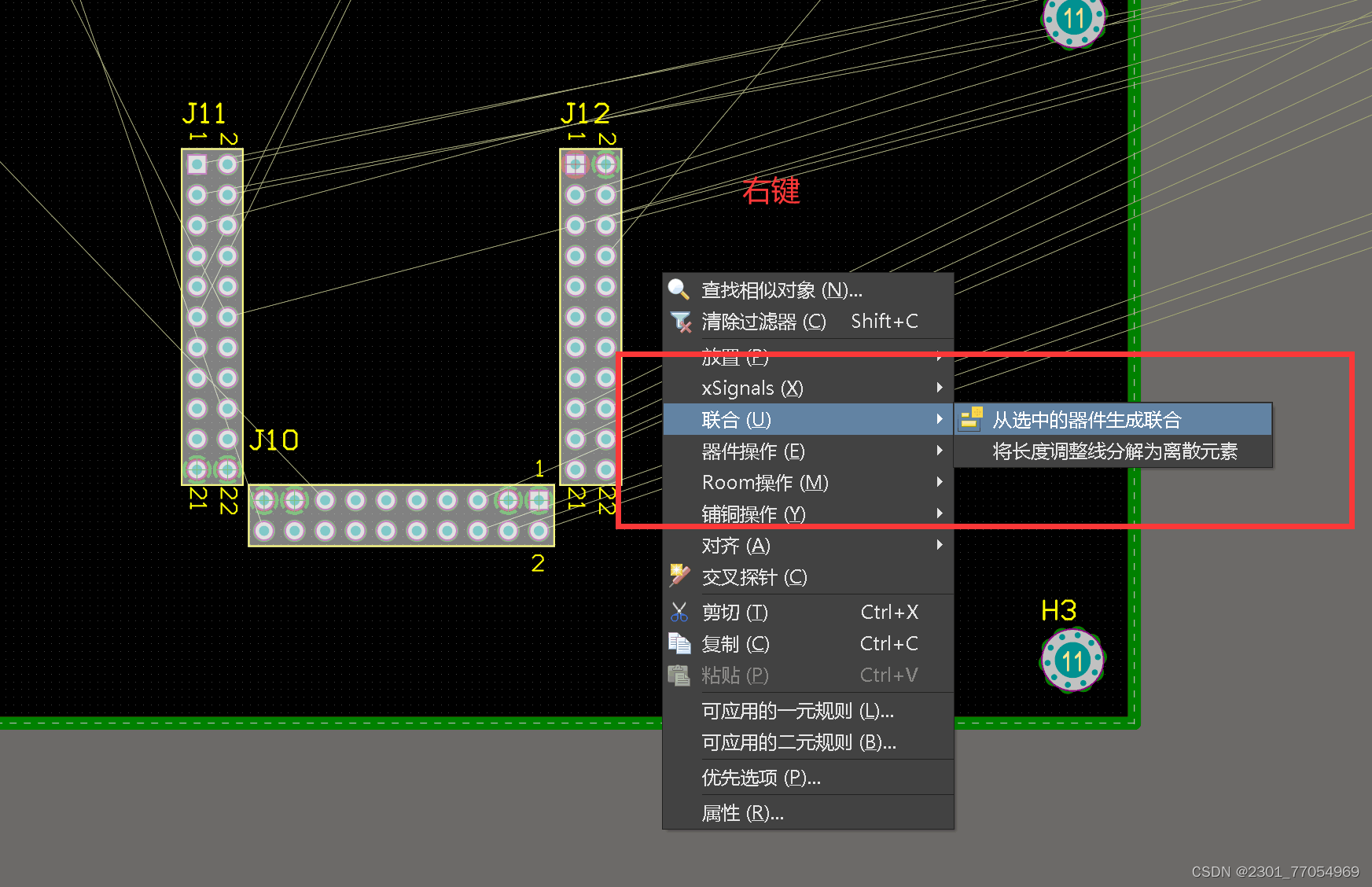

步骤如图

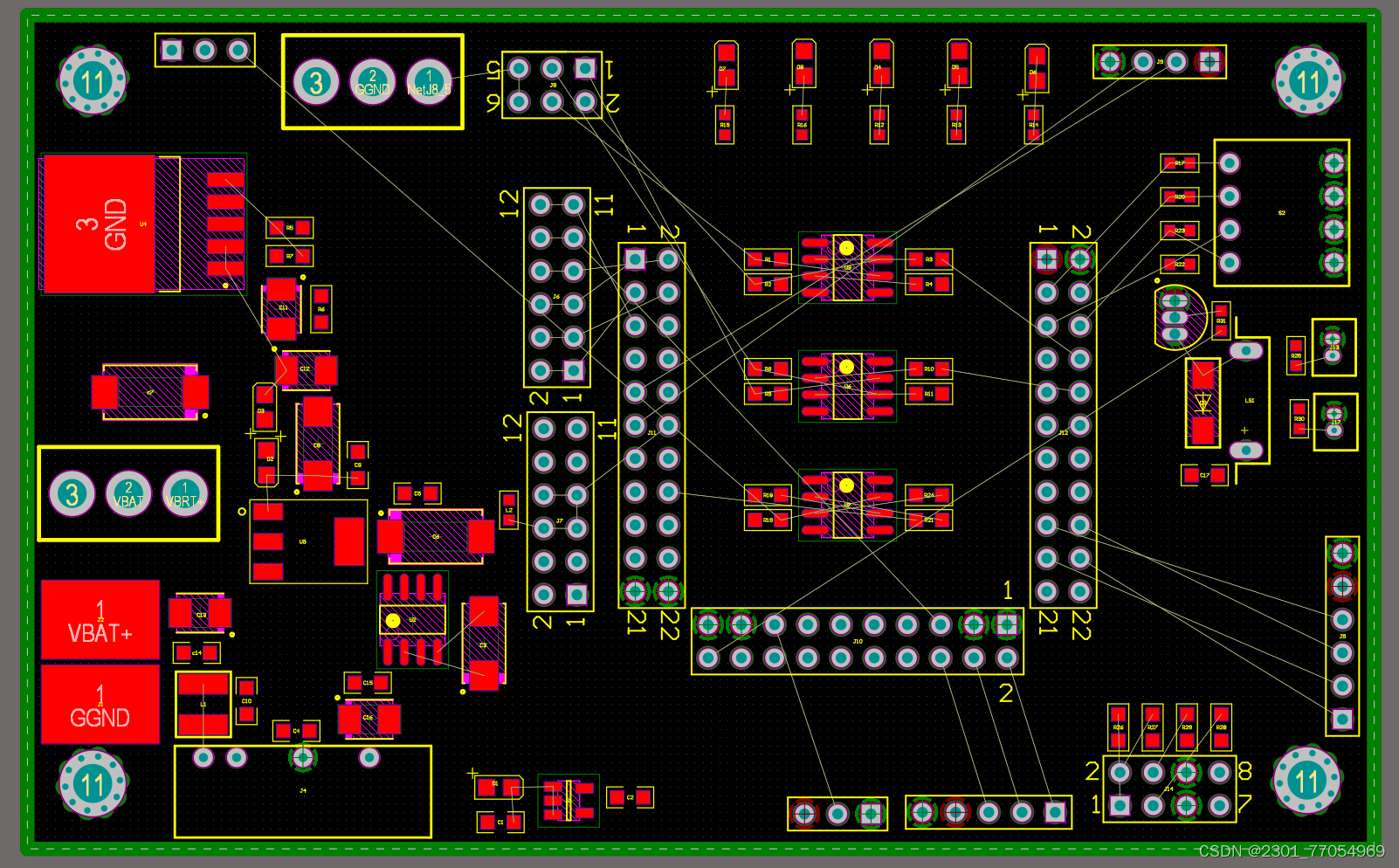

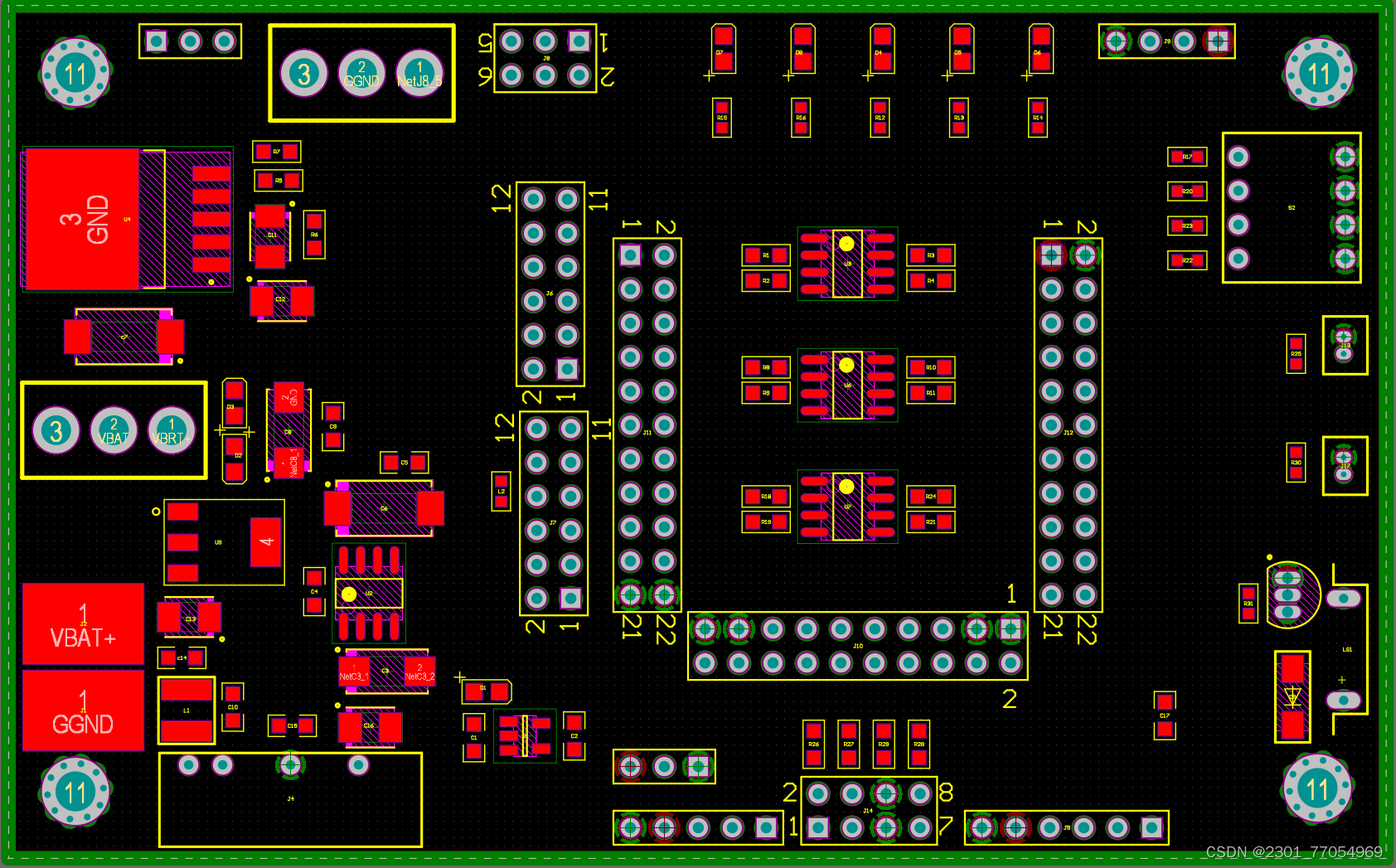

(6)PCB布局实战演示

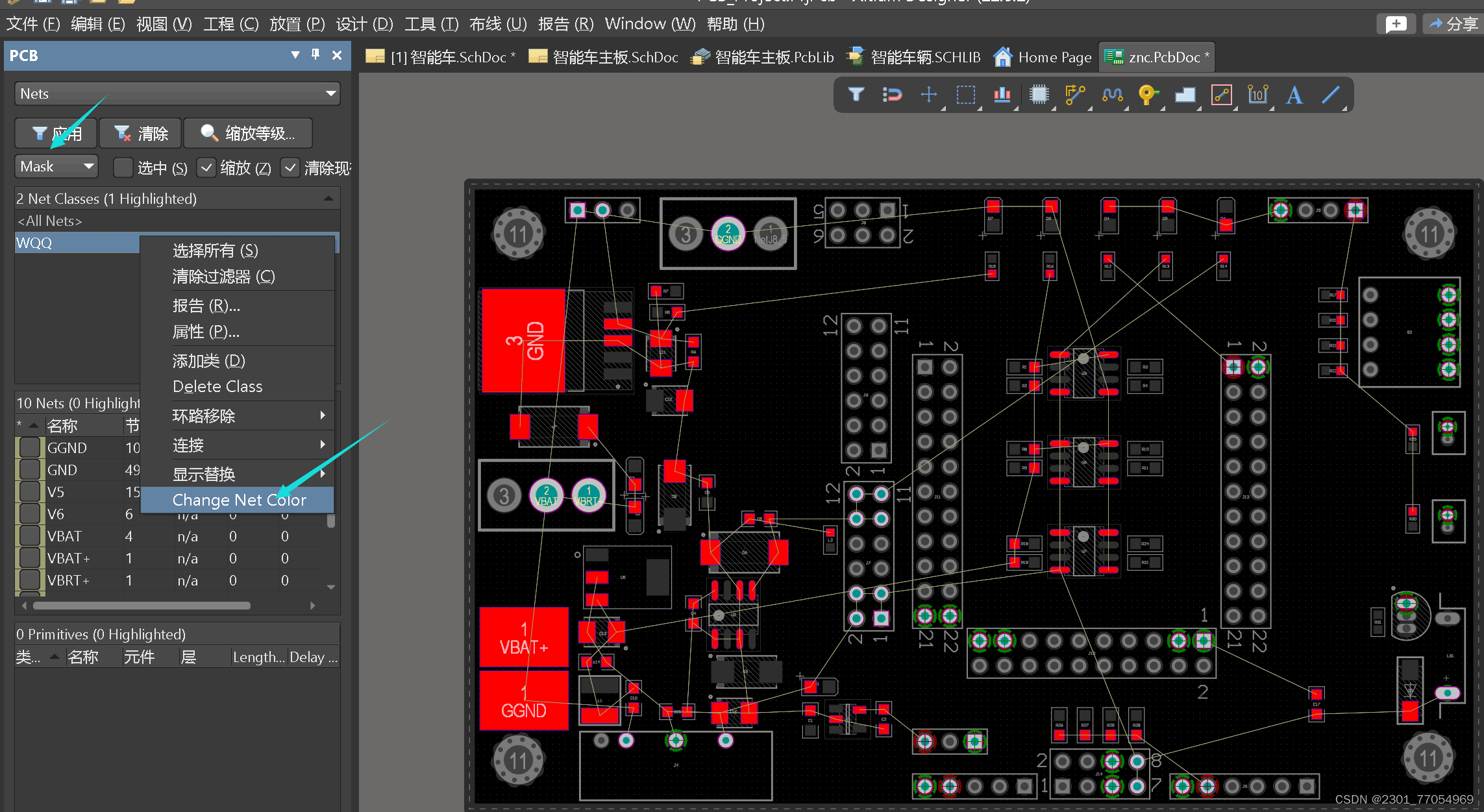

ctrl+左键  高亮

shift+c  取消显示

按照就近原则进行摆放调整

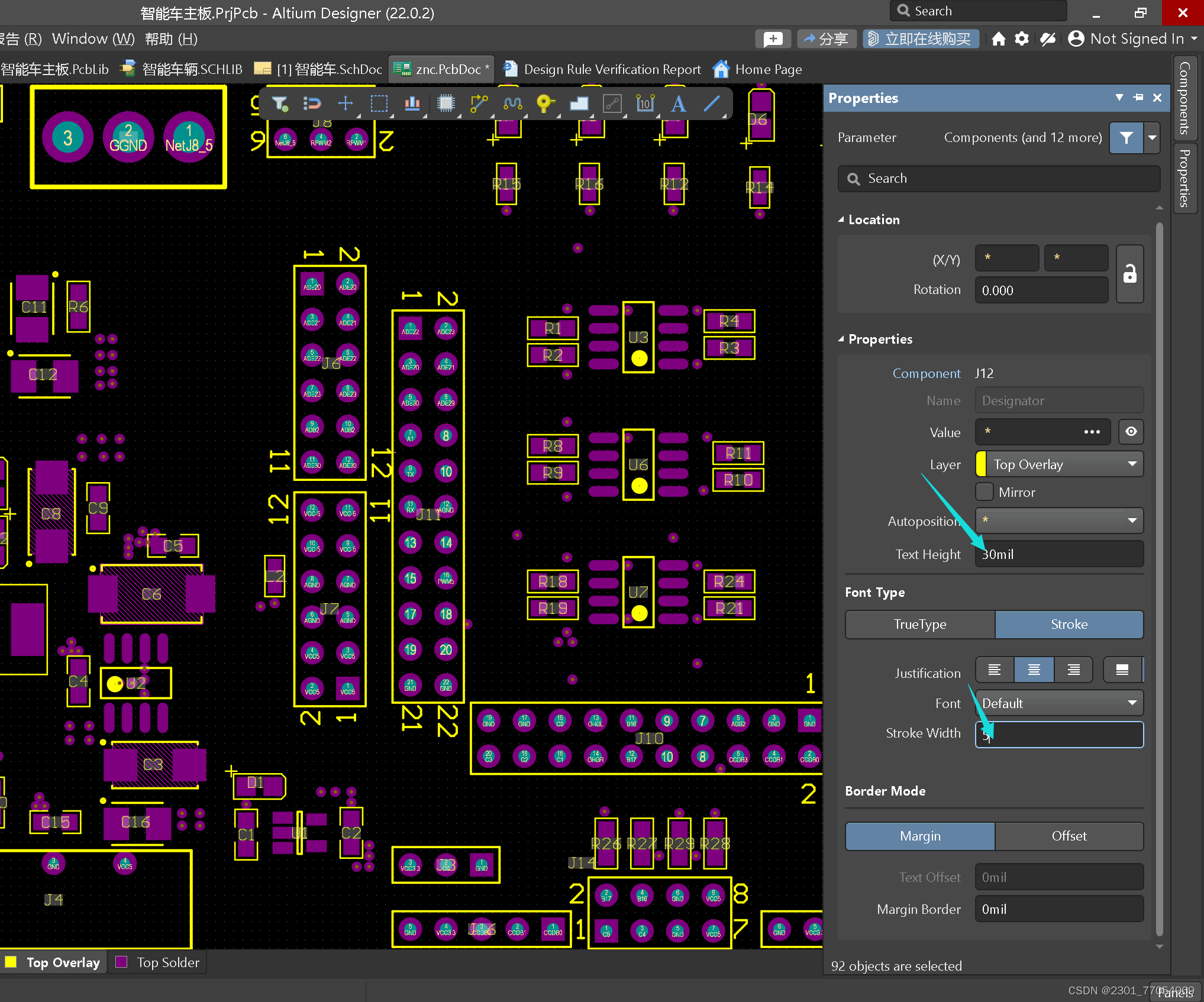

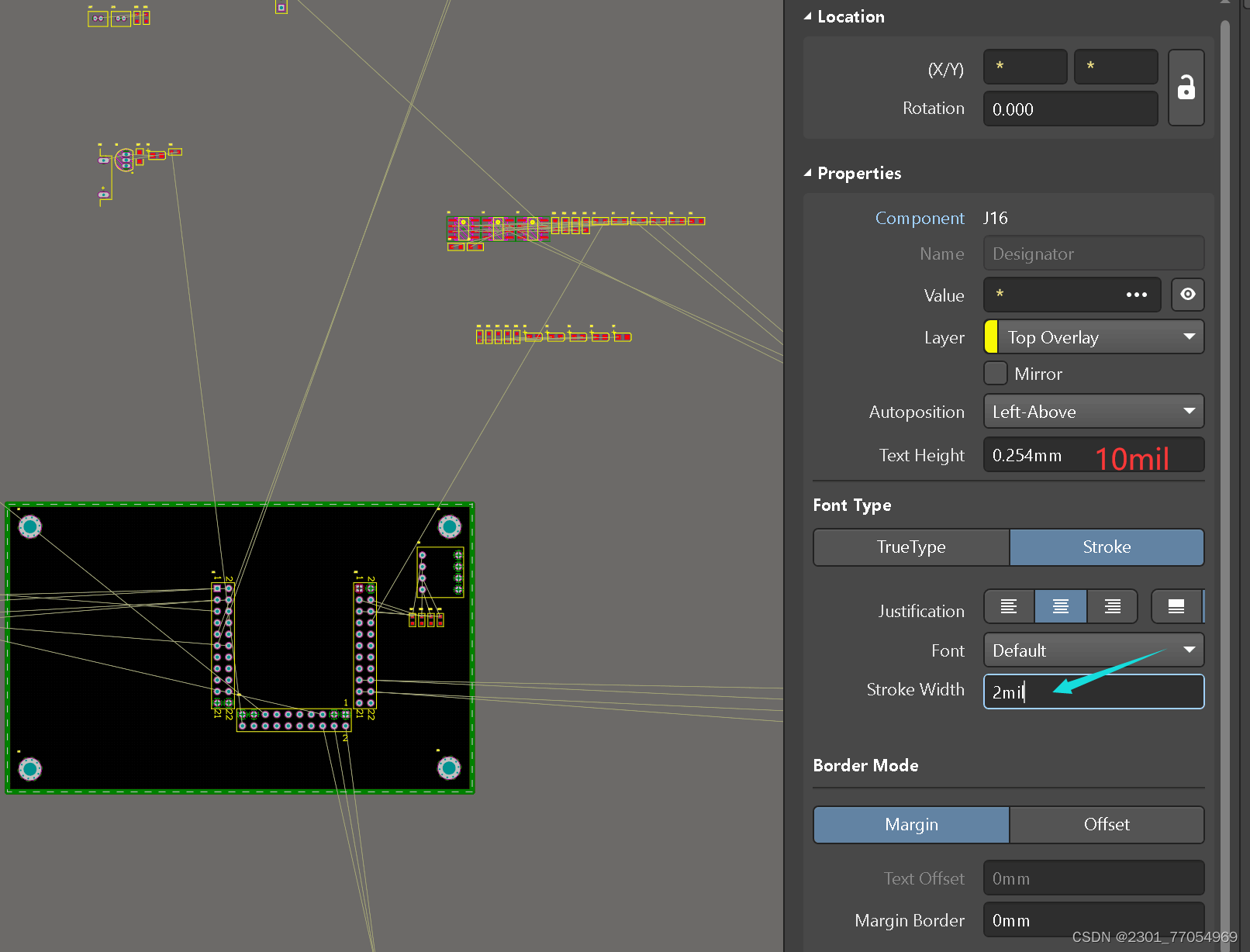

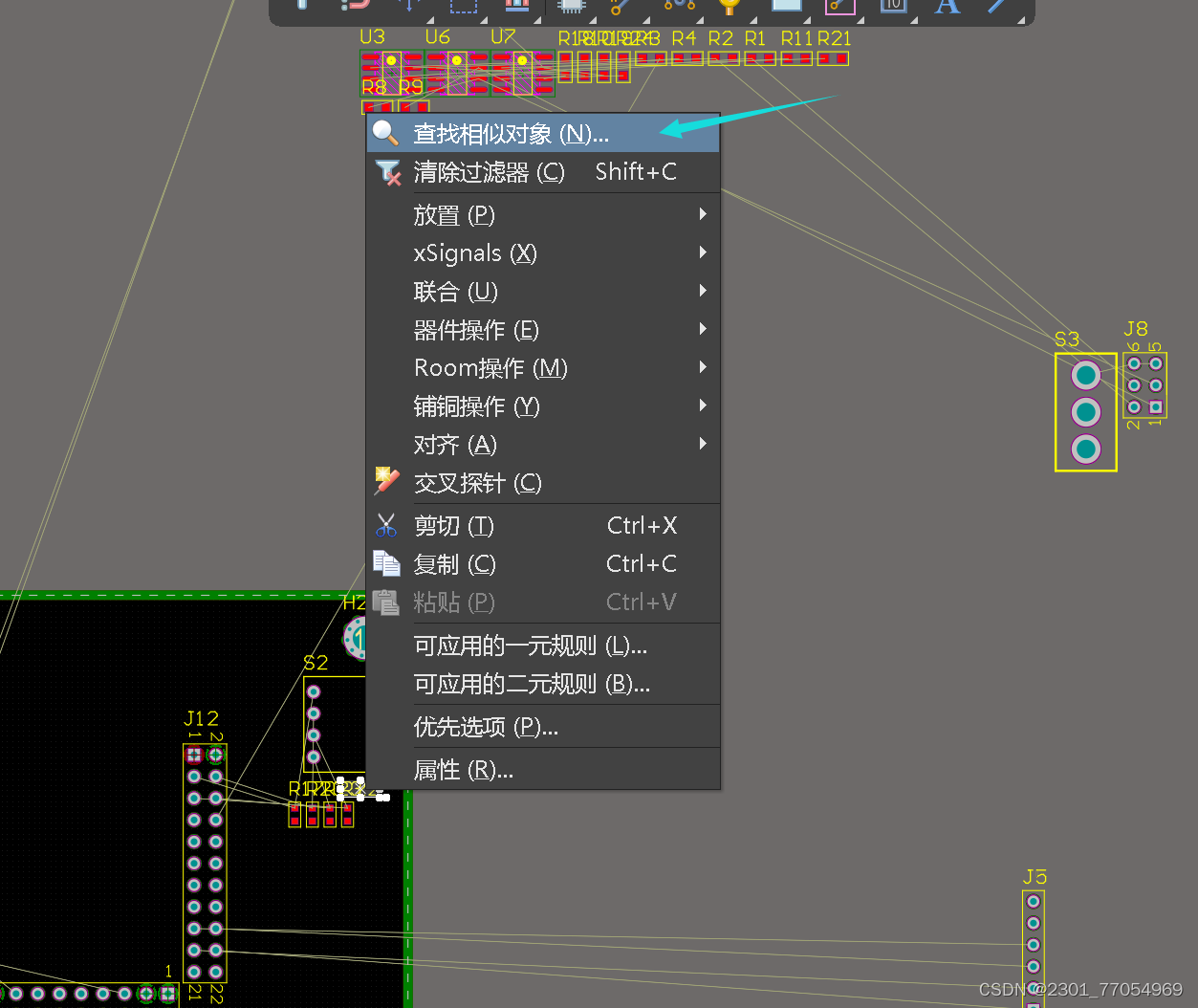

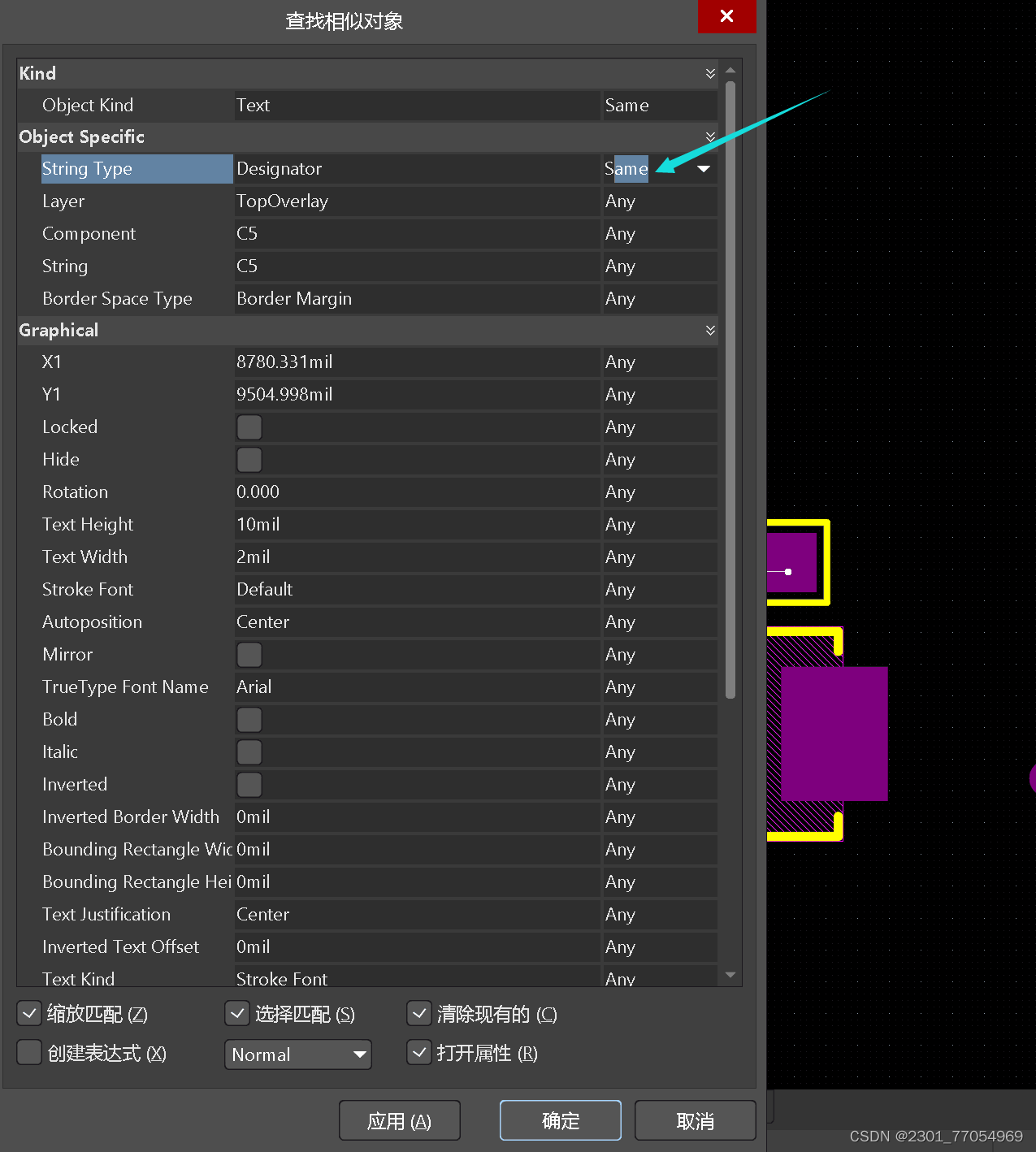

修改标识大小及位置,如图

(7) PCB布局优化及调整

第五部分:PCB设计规则设置及PCB手工布线

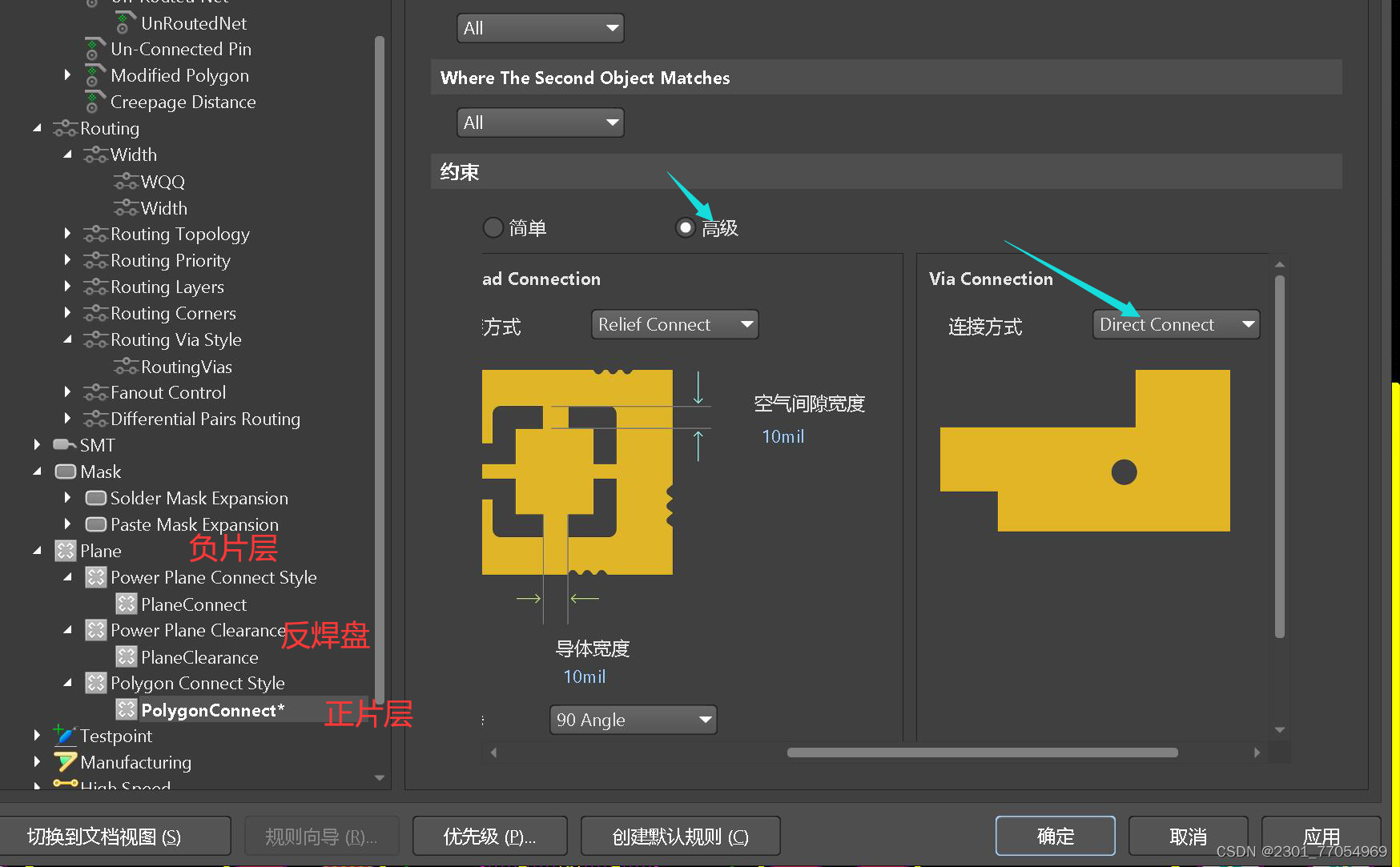

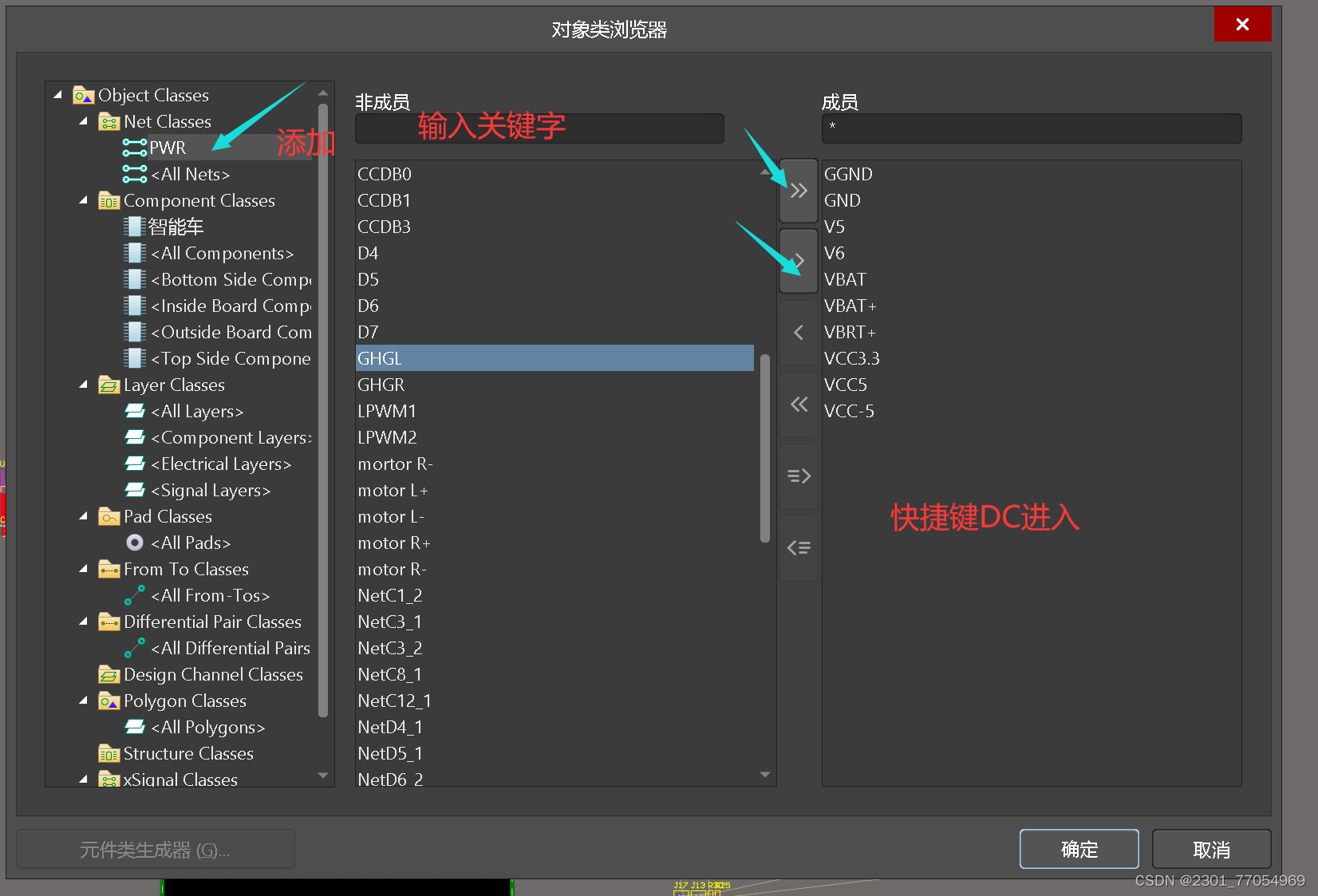

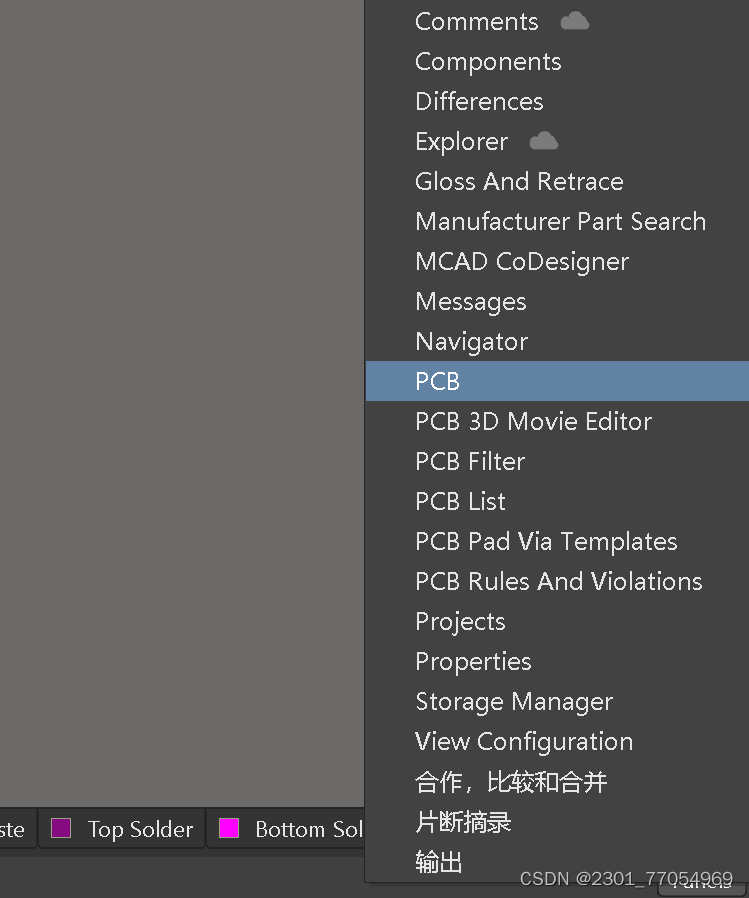

(1) Class、设计参数、规则的创建

DR:进入规则

TP:进入优先选项

间距规则:4<X<6,X<4成本高,报废率高

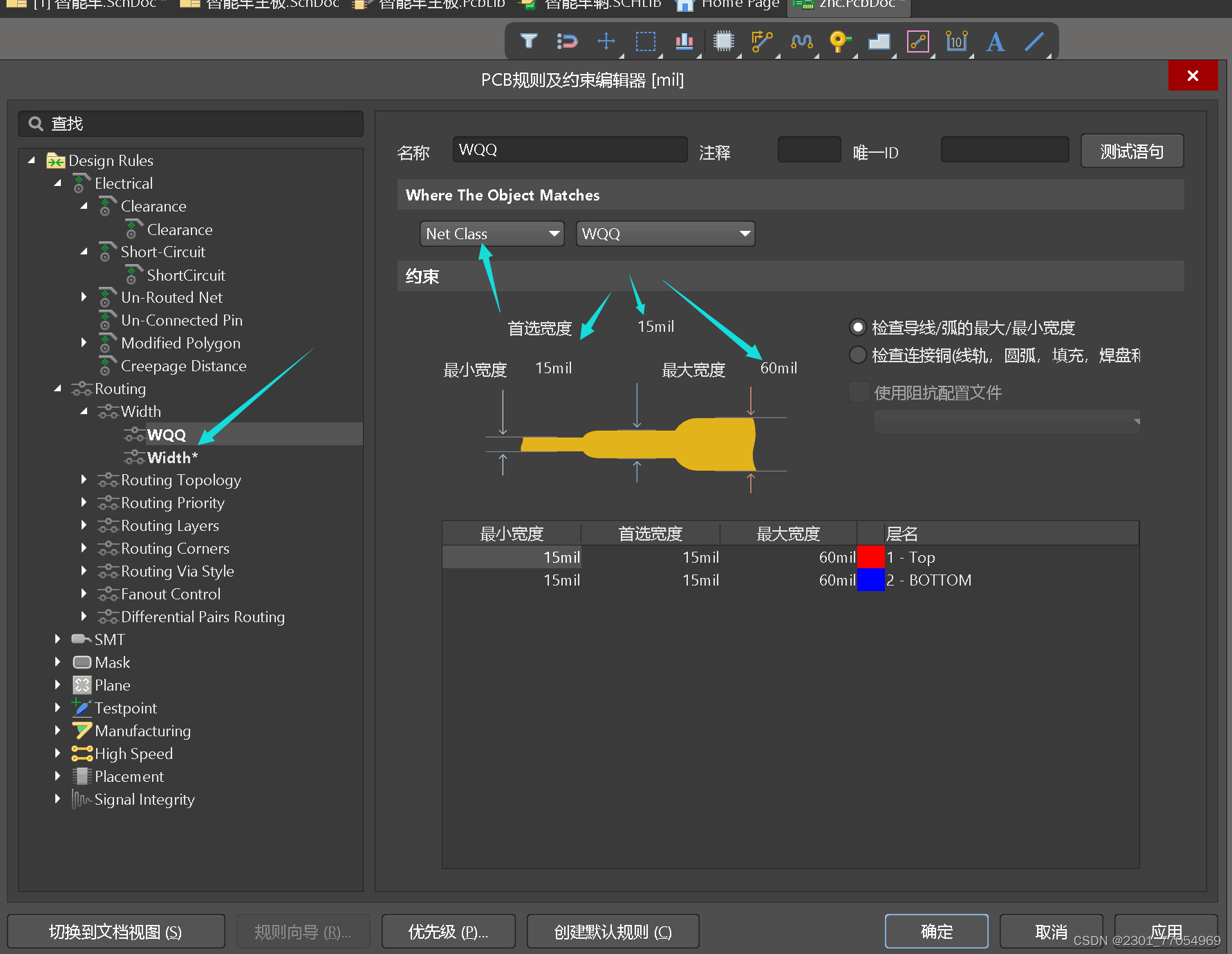

线宽规则  电源线加粗

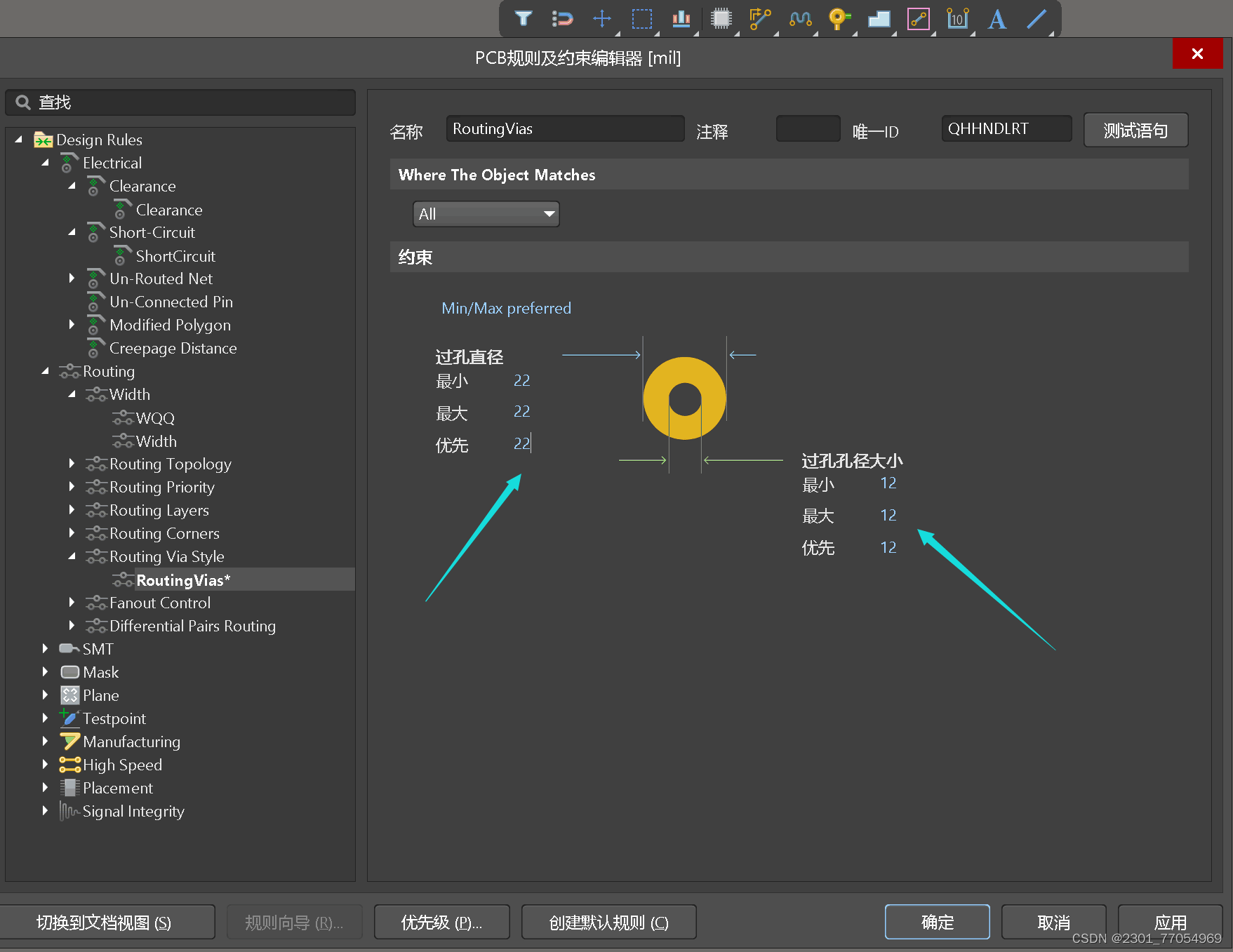

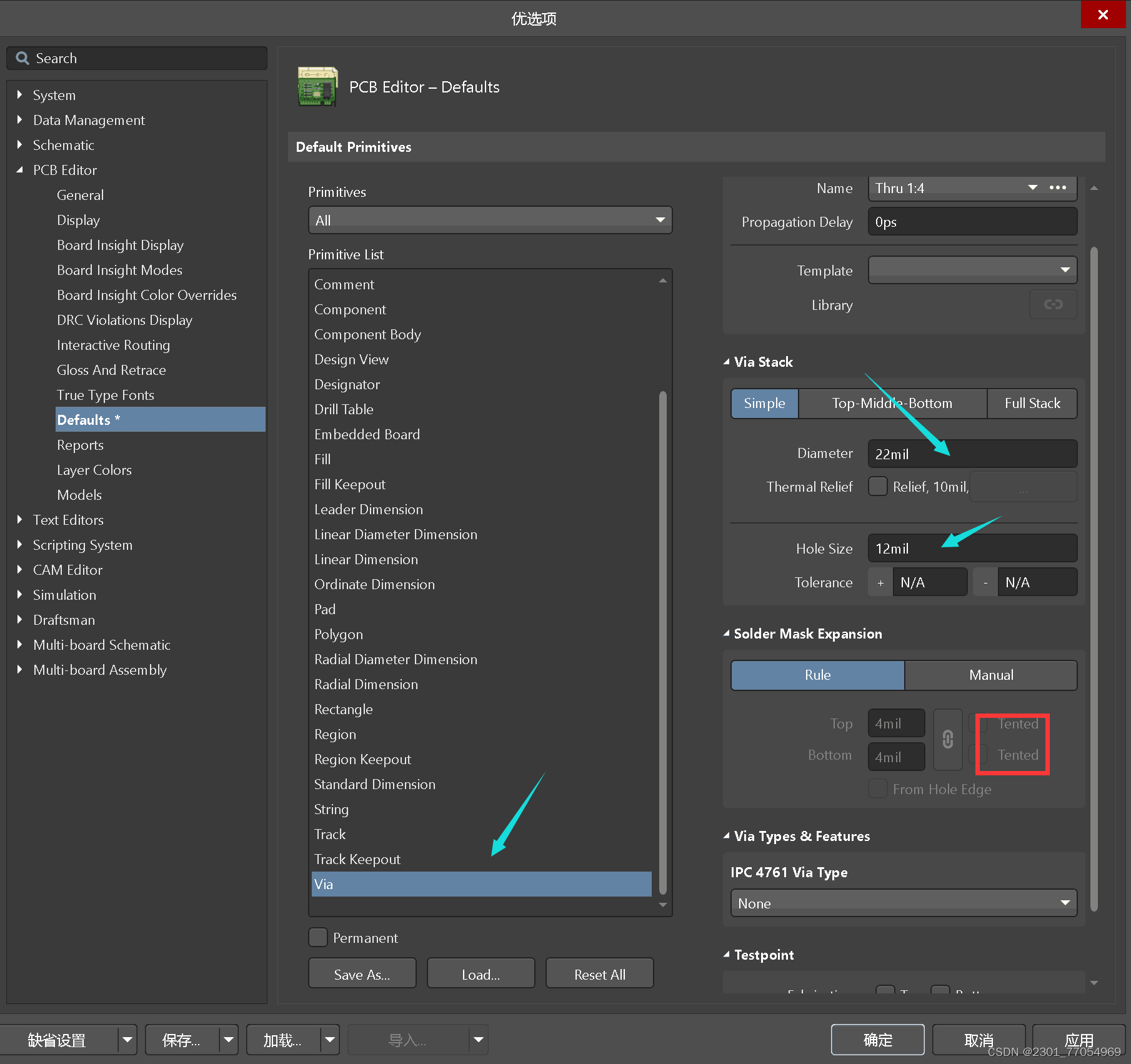

过孔规则  2*H+-2mil

铺铜规则   载流、过孔:全连续

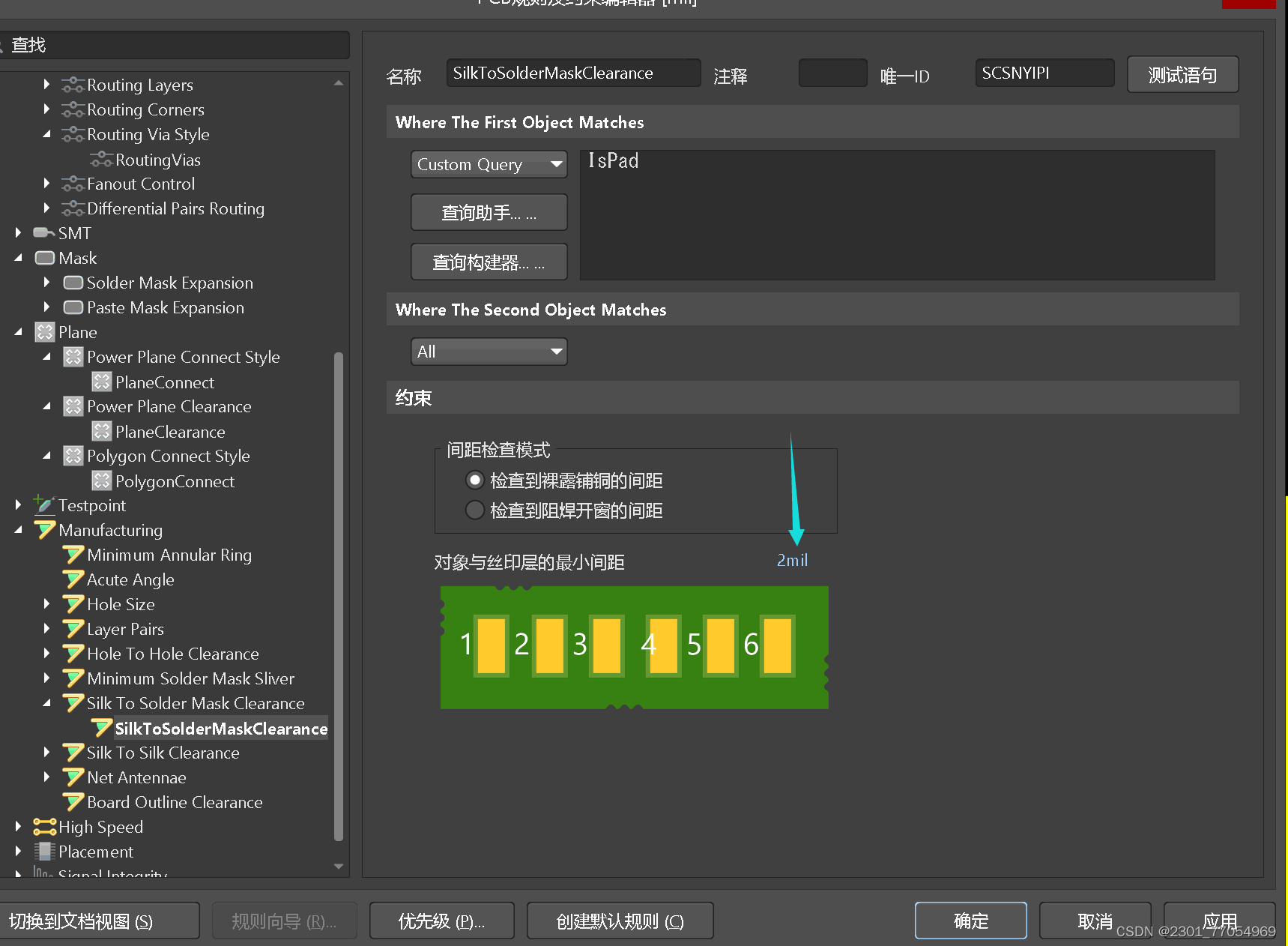

                 手工焊接、焊盘:十字连接

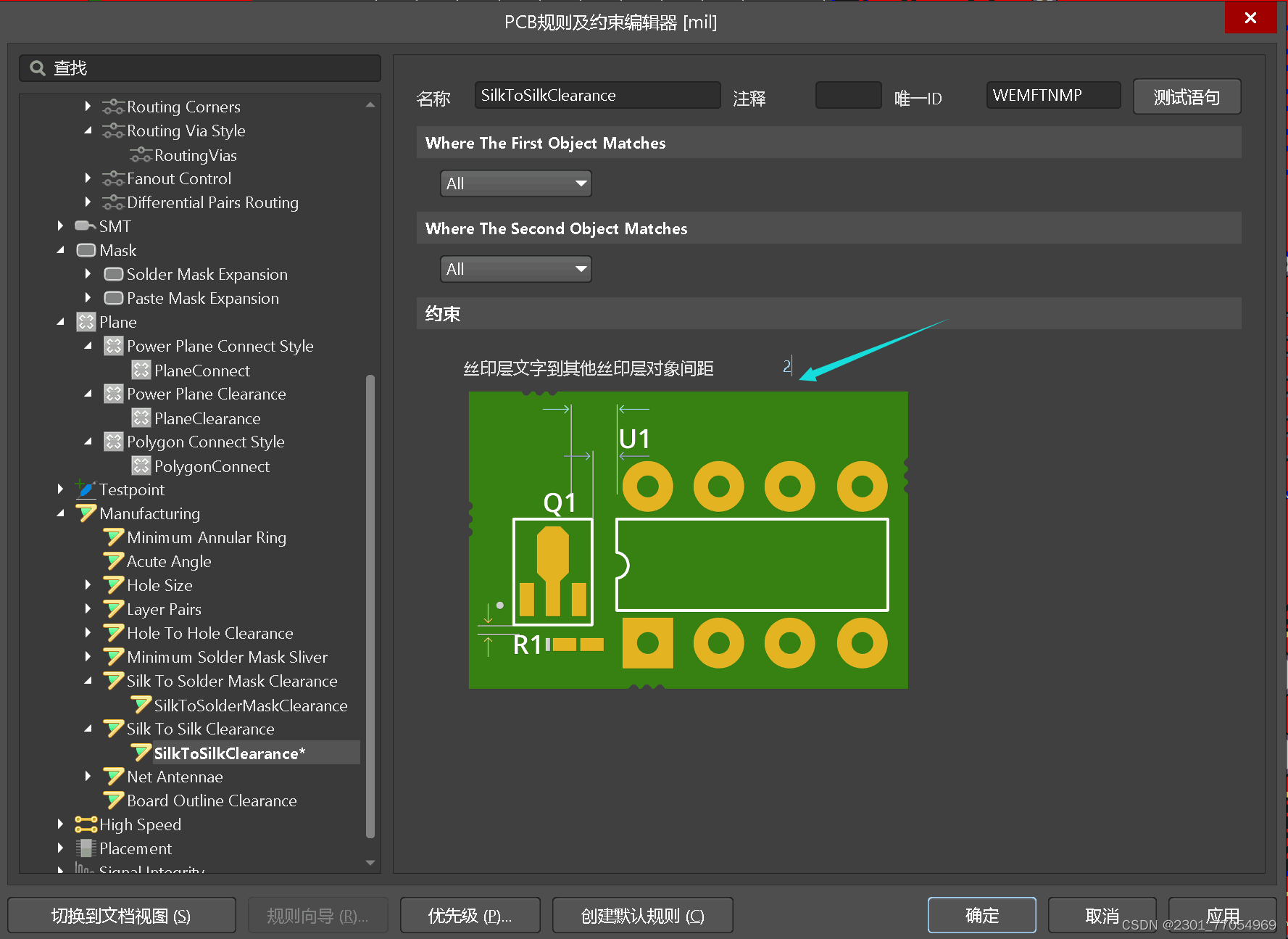

丝印规则

----------------------------------------------------------------------------------------------------------------2024.2.13(2)扇孔的处理及敷铜插件的应用

先打孔再连线

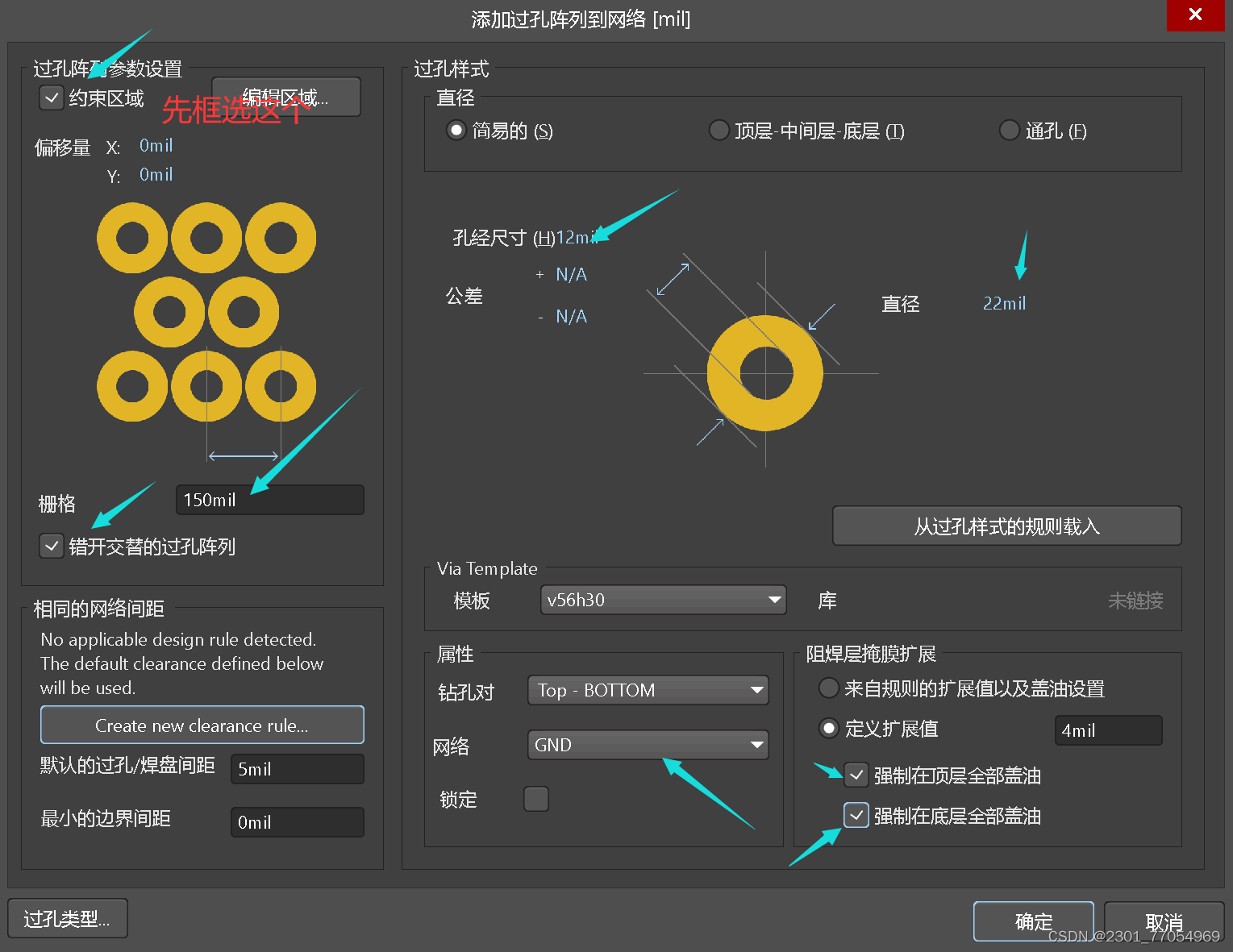

扇孔:在电源和接地就近打孔,优点:打孔占位,减少回流路径

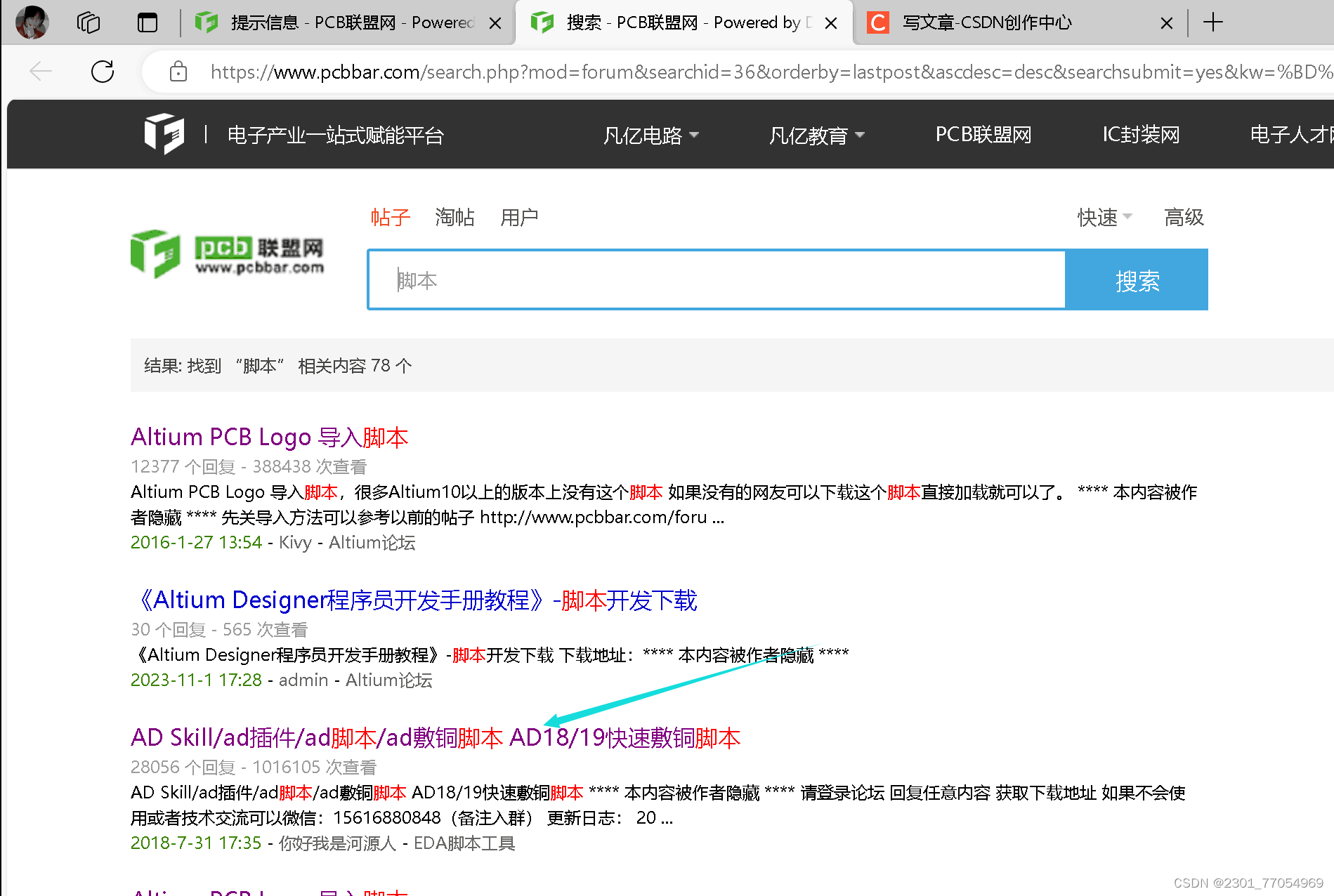

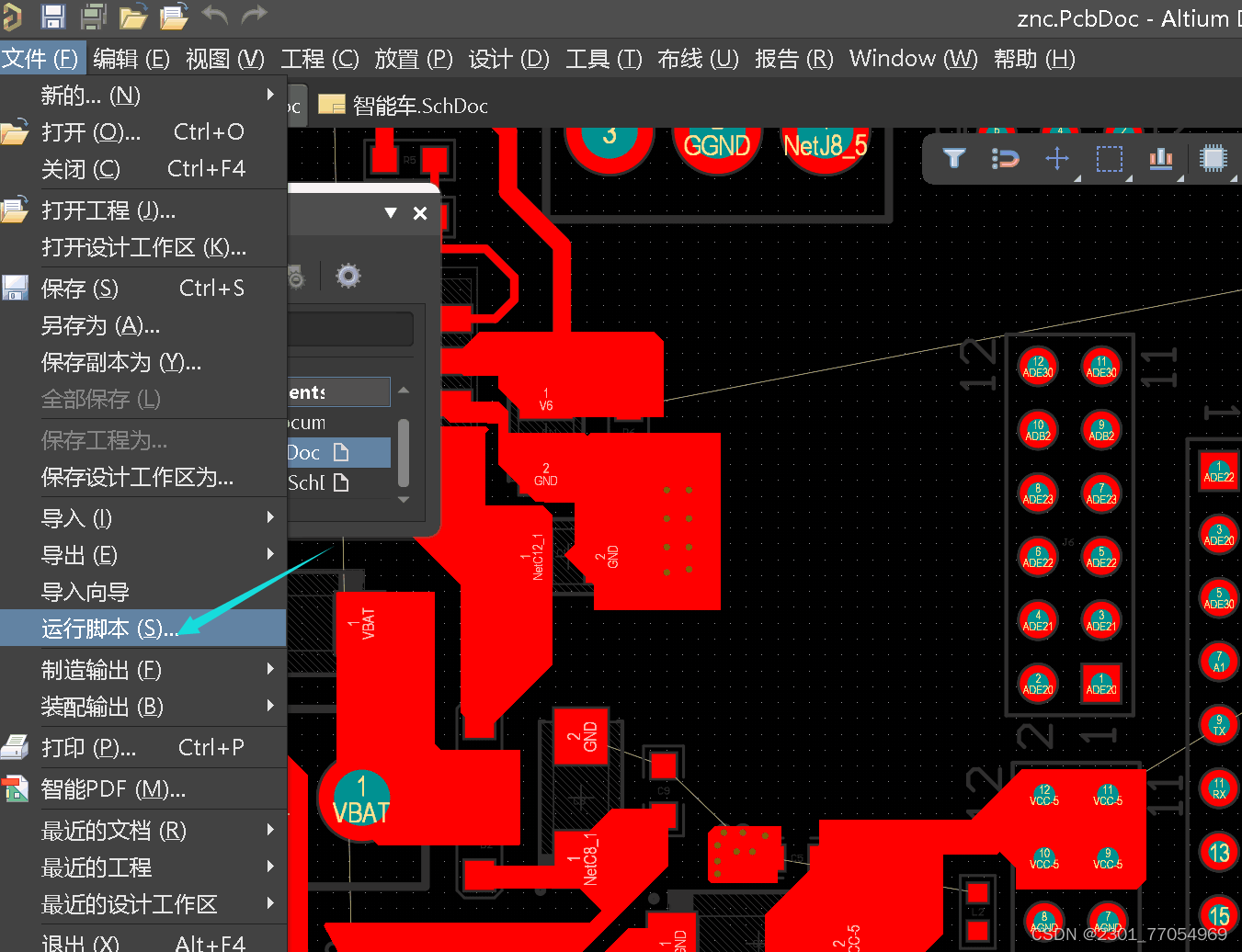

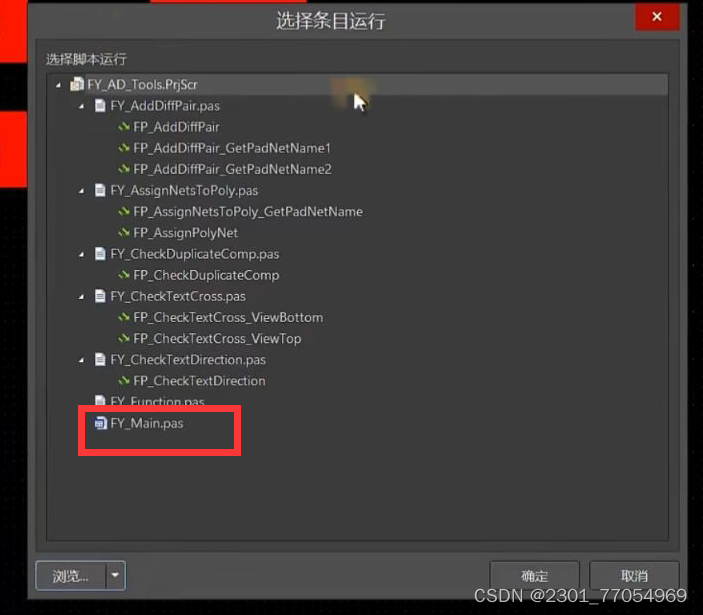

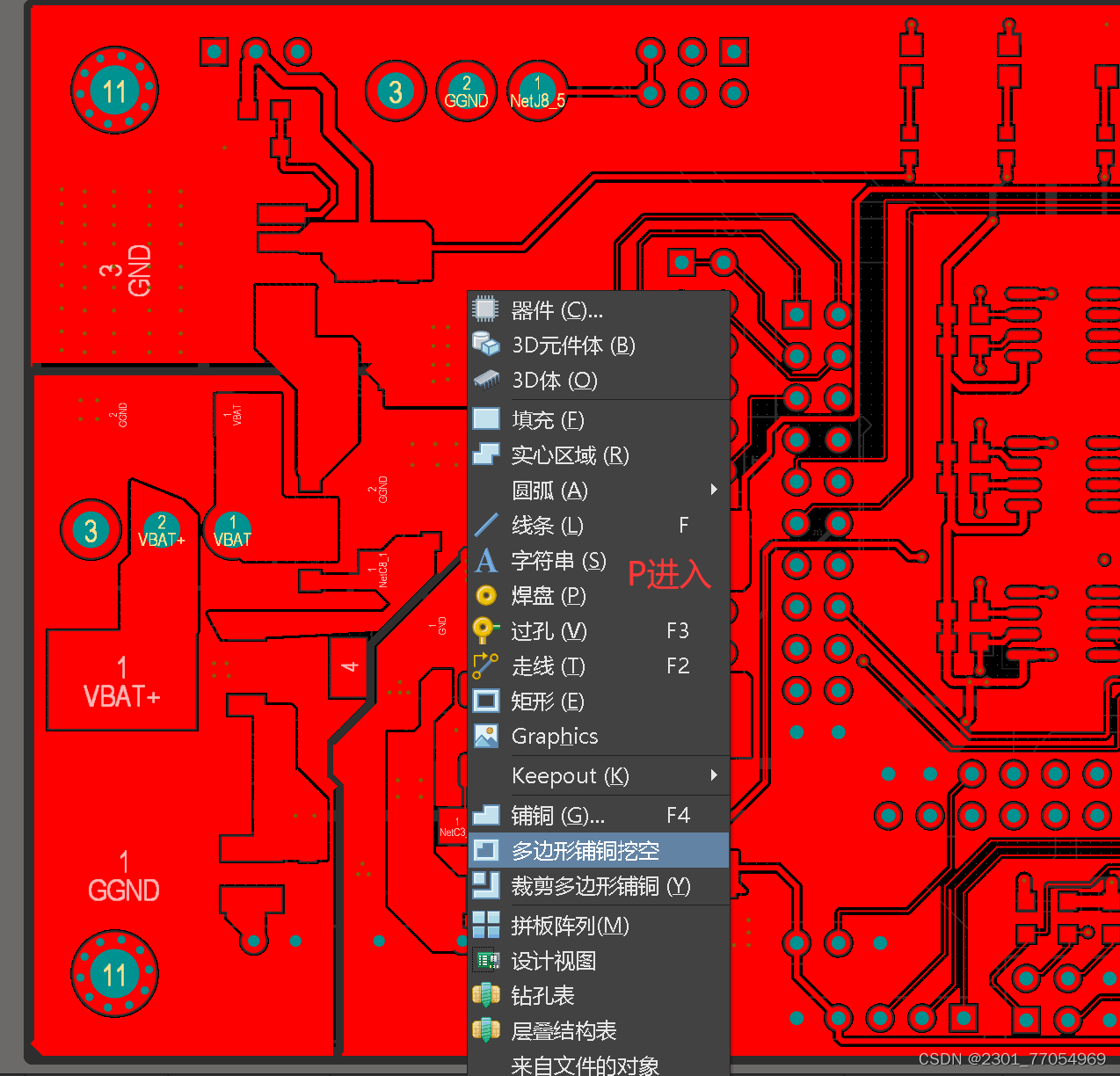

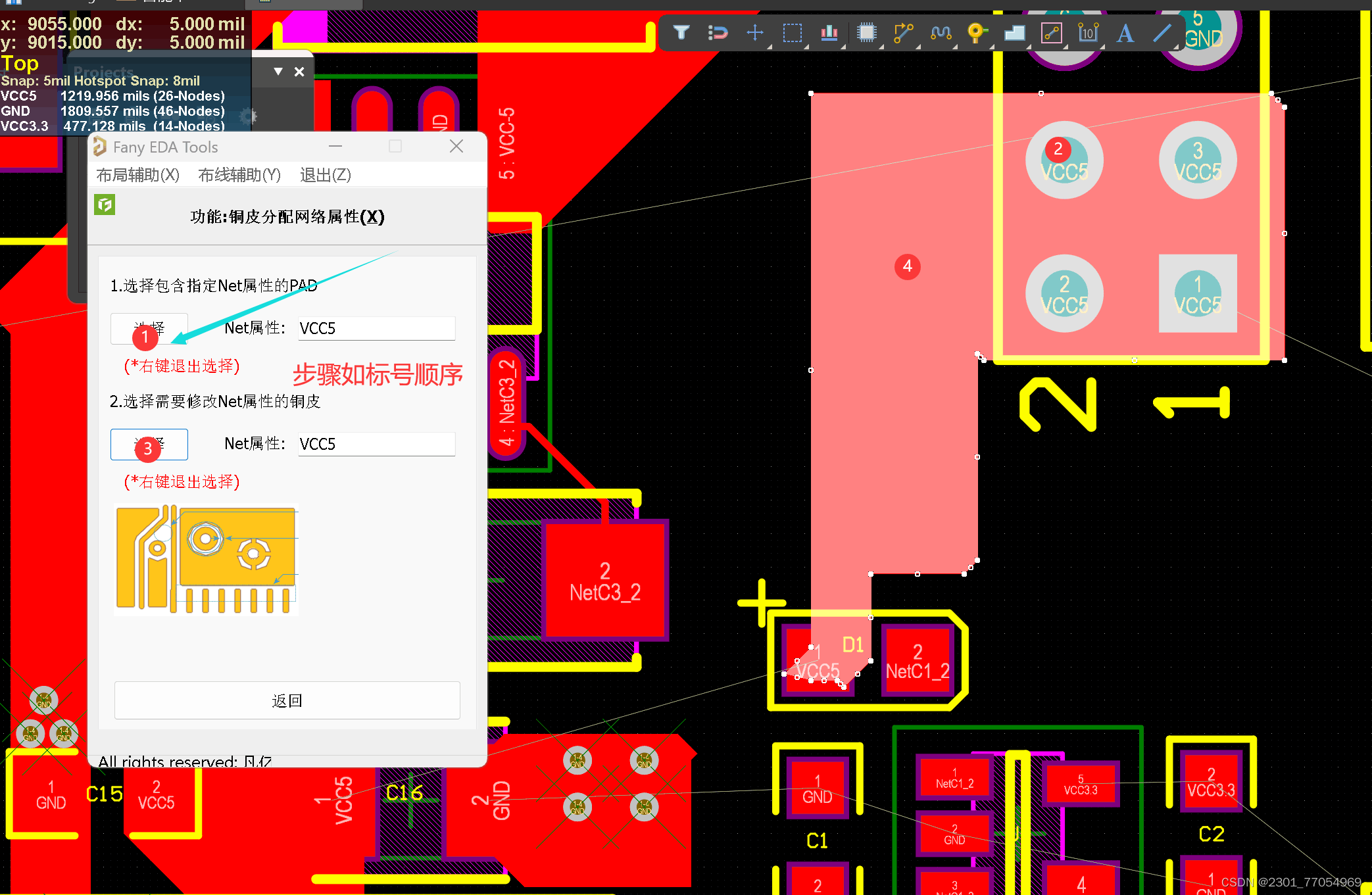

添加脚本           在pcb论坛搜索脚本,如图

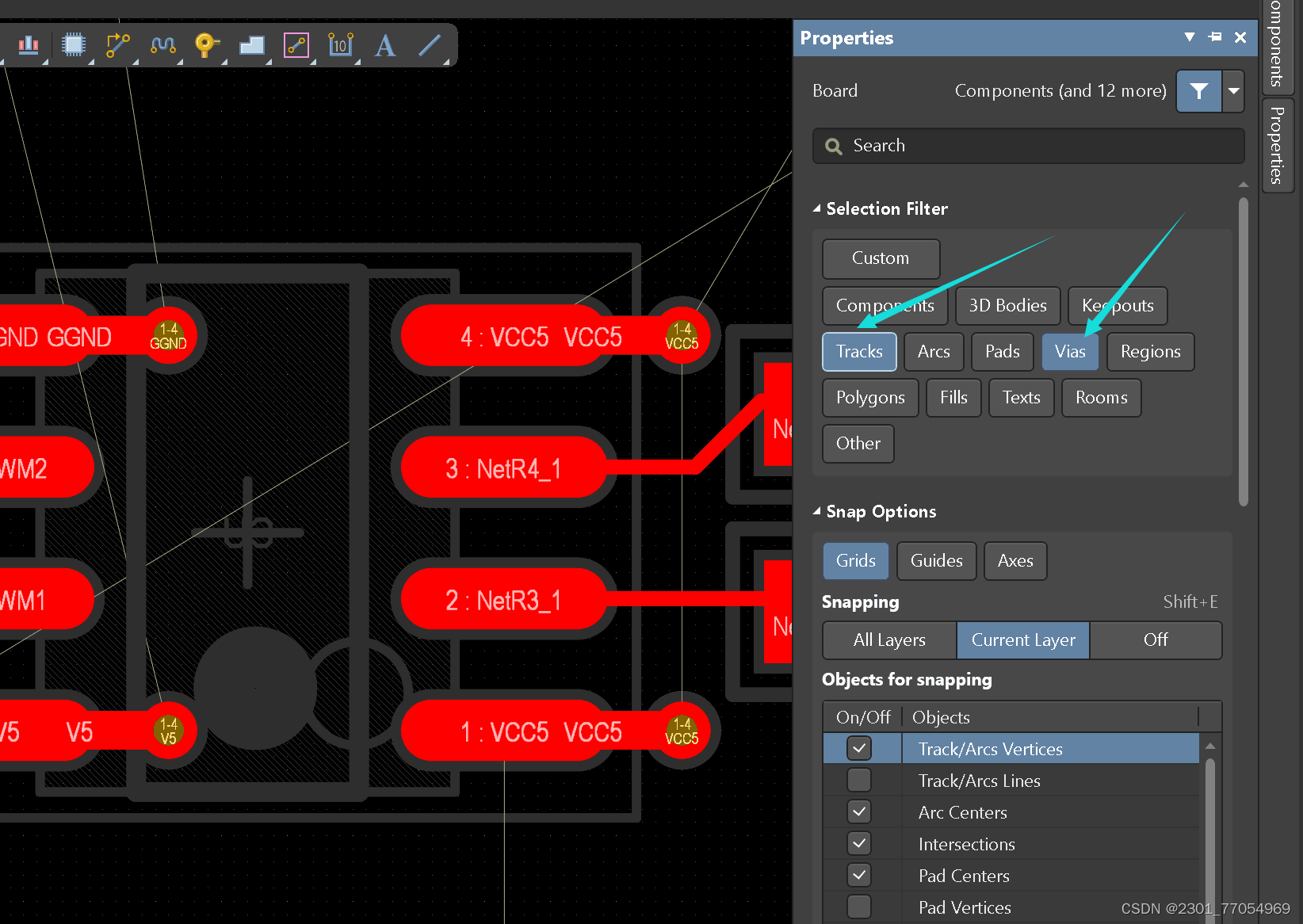

只选择孔和线进行复制如图

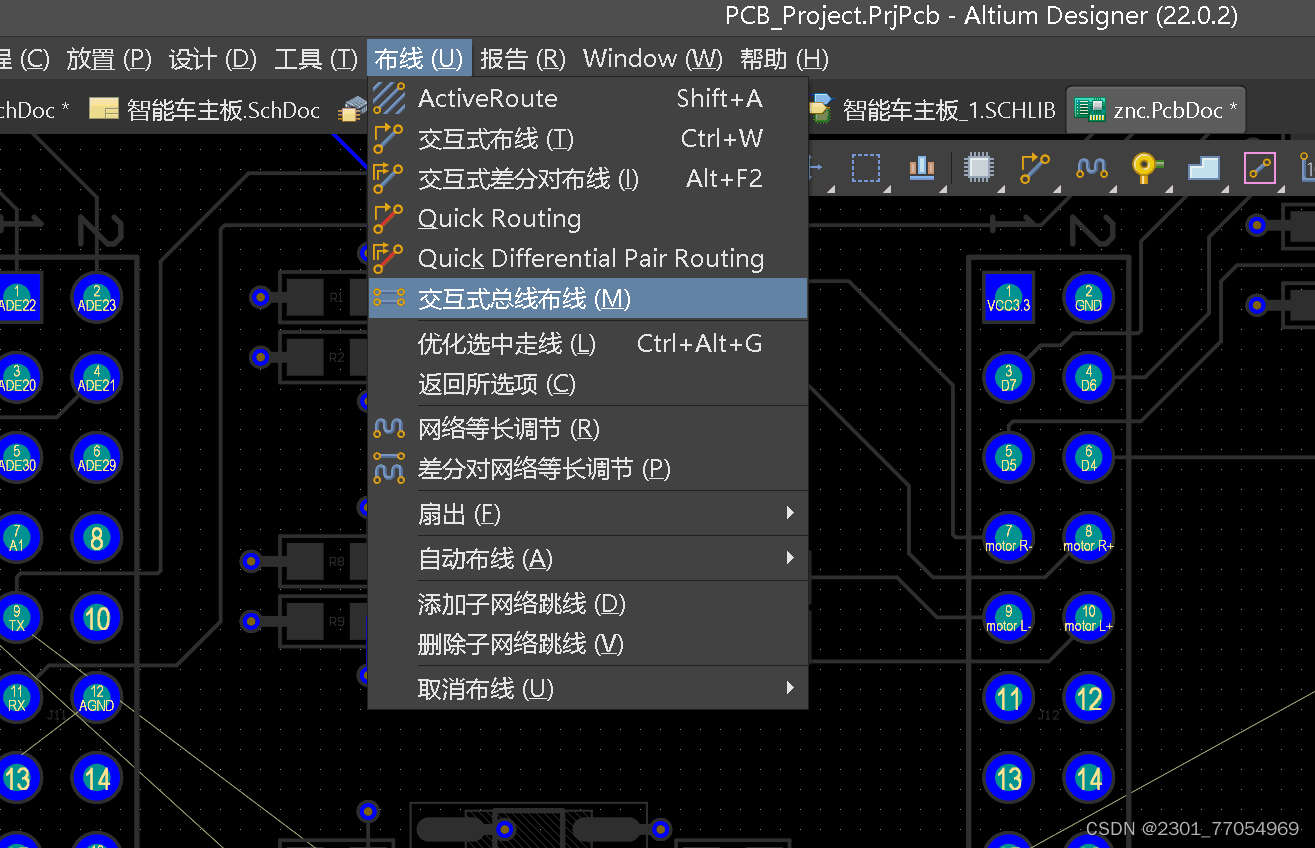

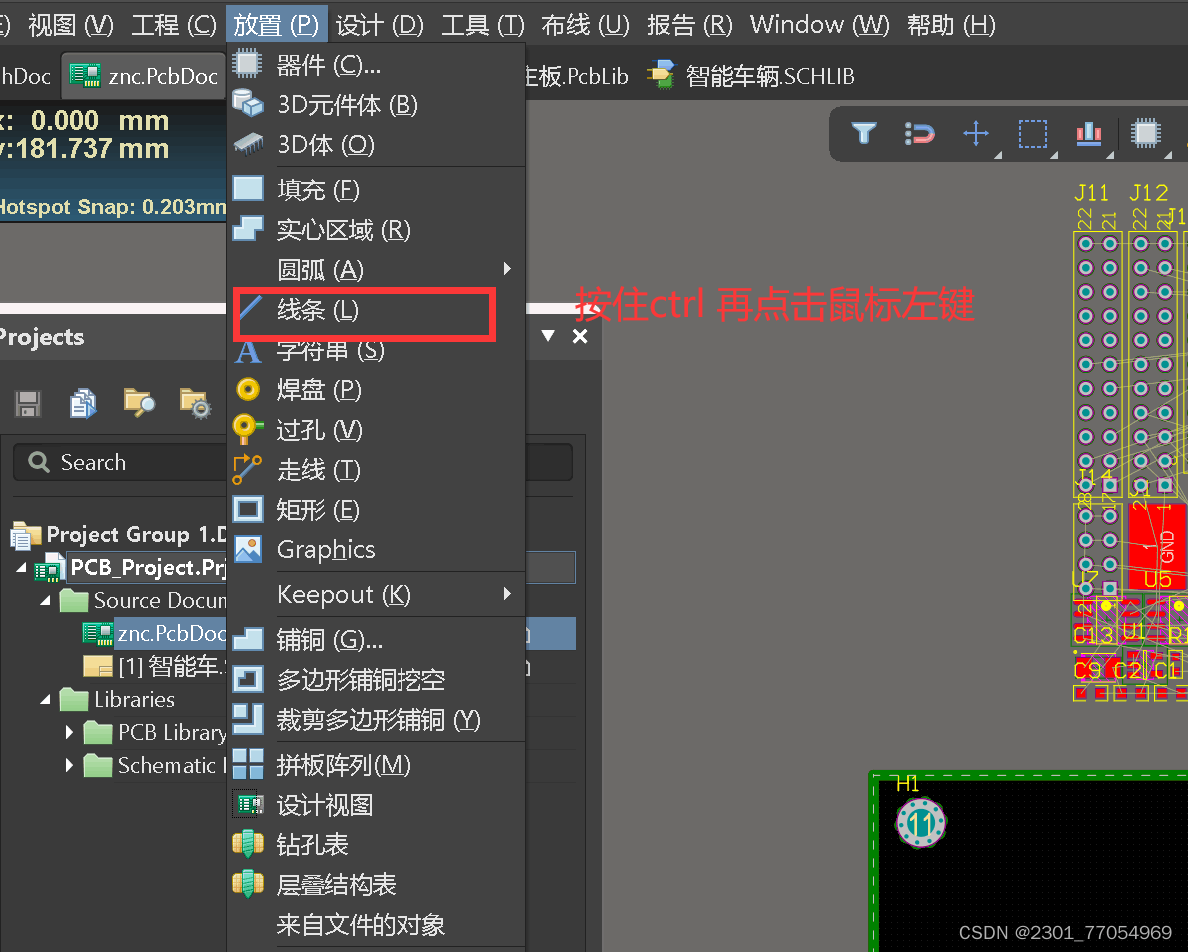

(3)PCB布线- 信号线的走线

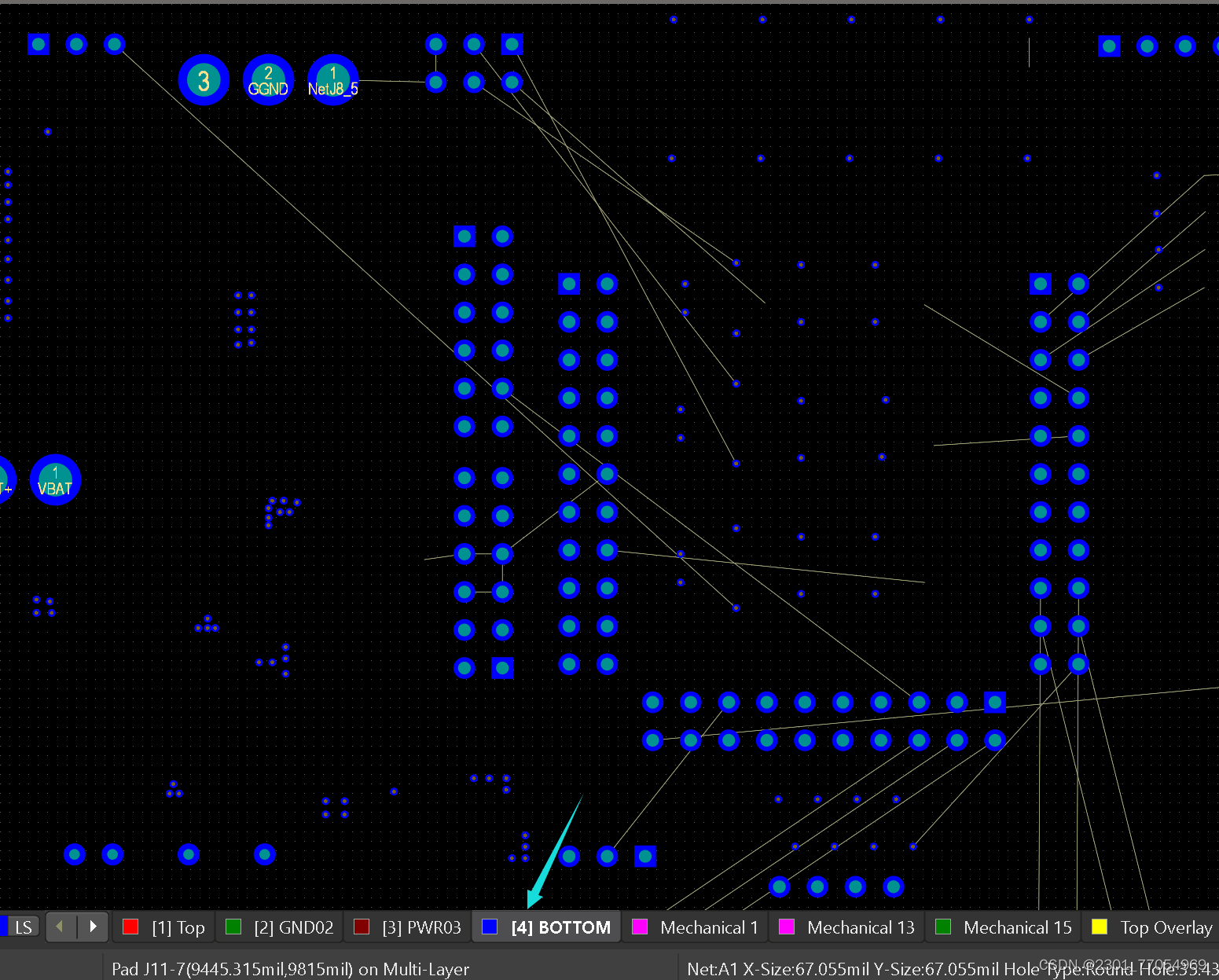

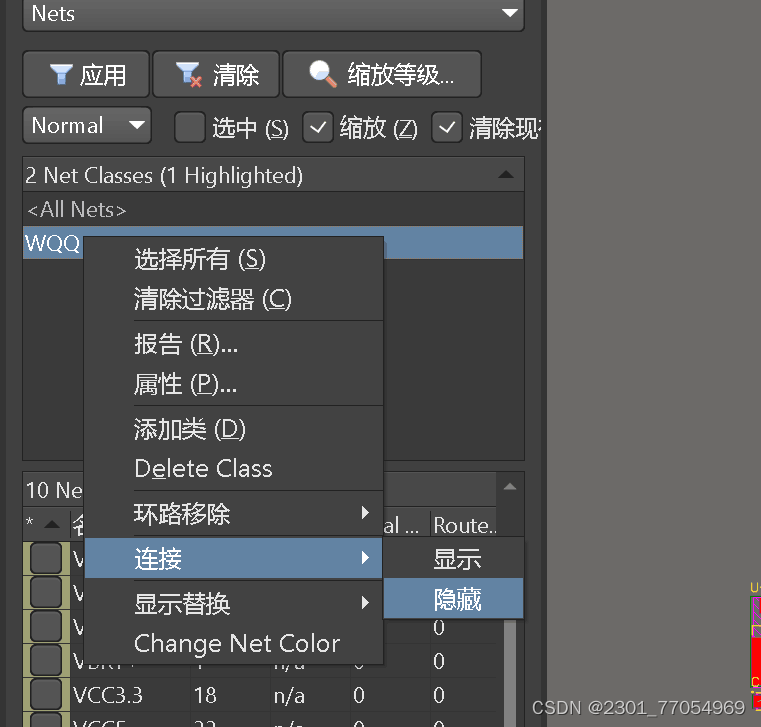

关闭电源线课,可在底层走线

两根同时走线选项,完成如图

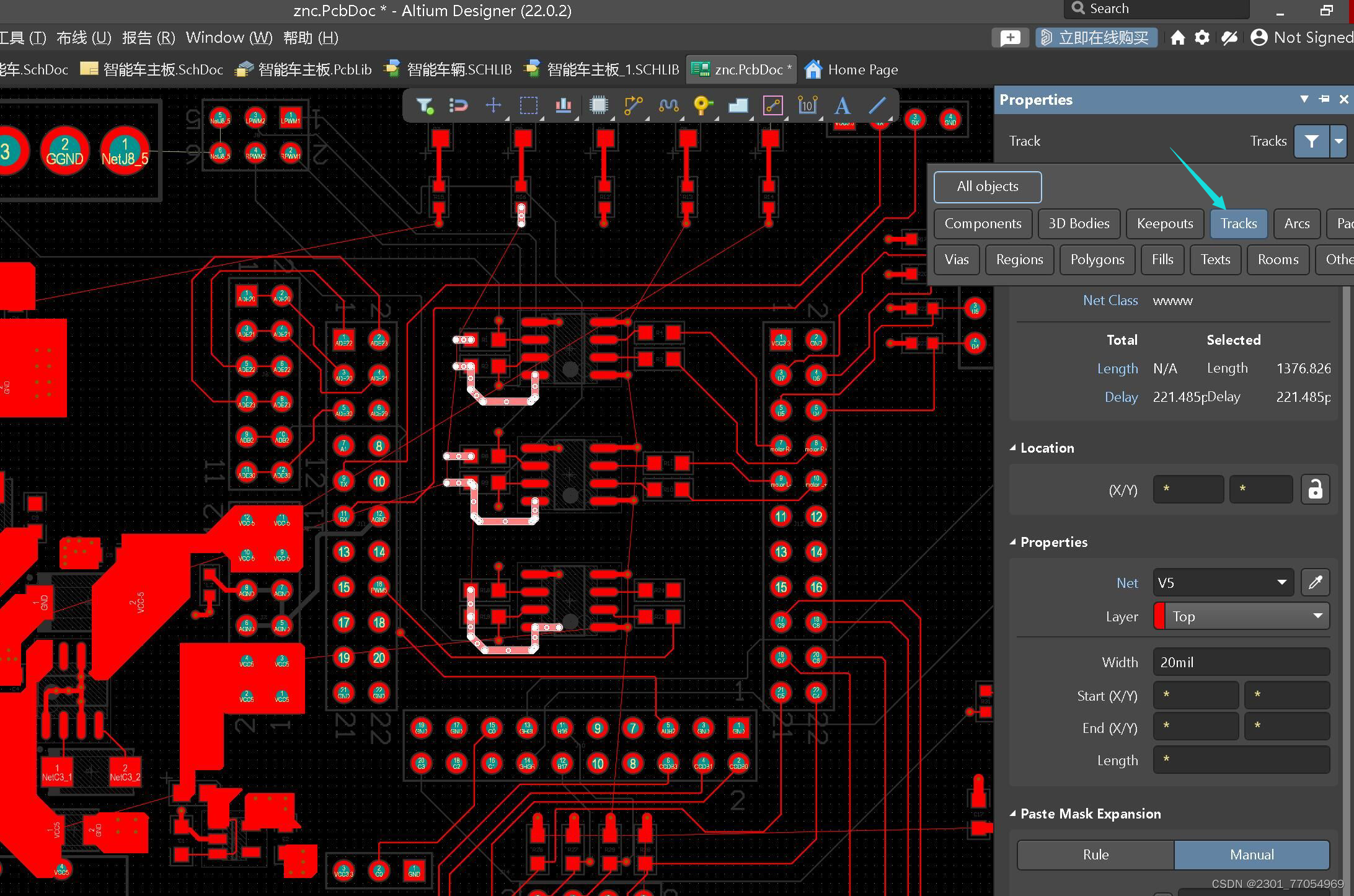

(4)PCB布线- 电源部分的走线

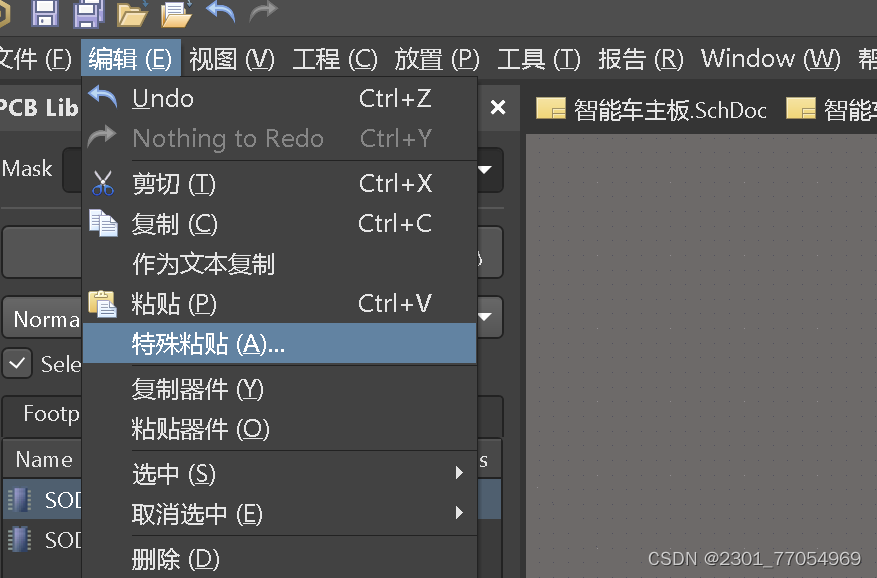

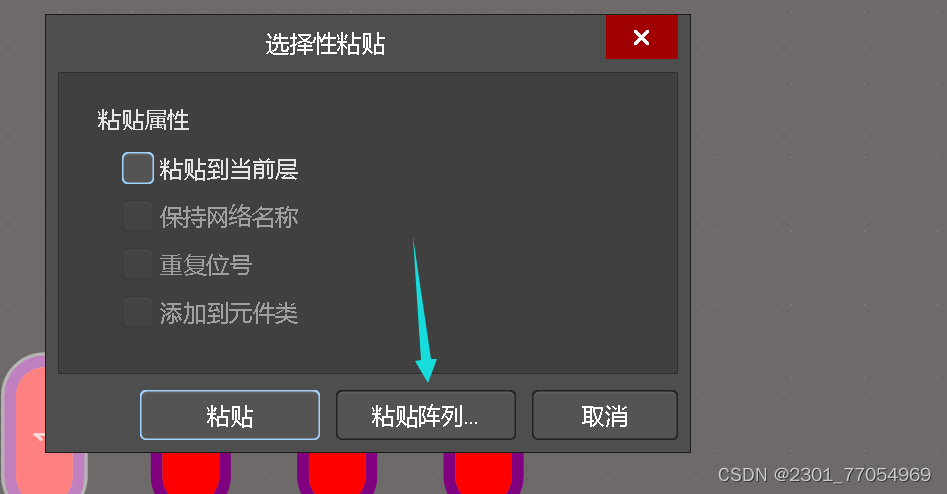

EA:特殊粘贴复制

SN:选择网络

当表层过不去,选择打孔与底层连接

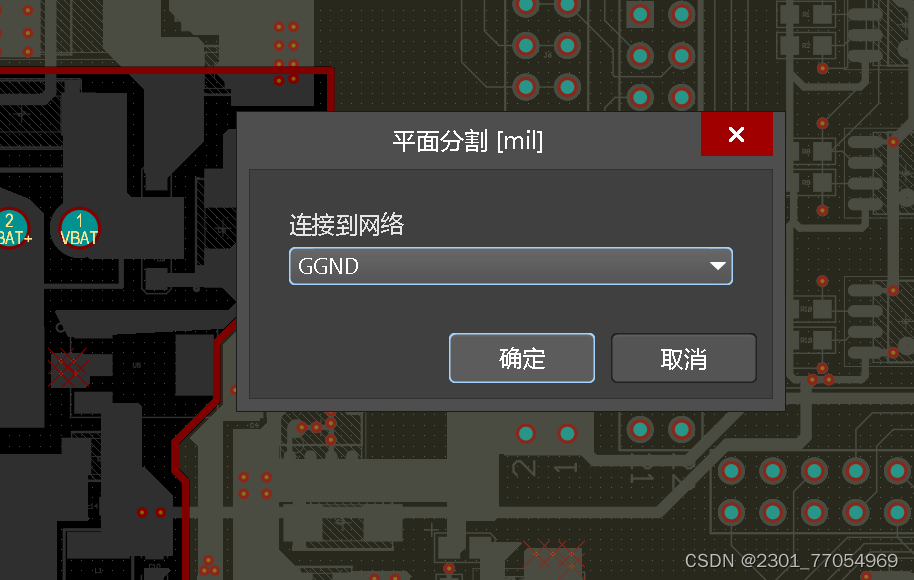

PL:分割

分割GGND与GND,如图,并采用特殊粘贴到第三层,并修改网络

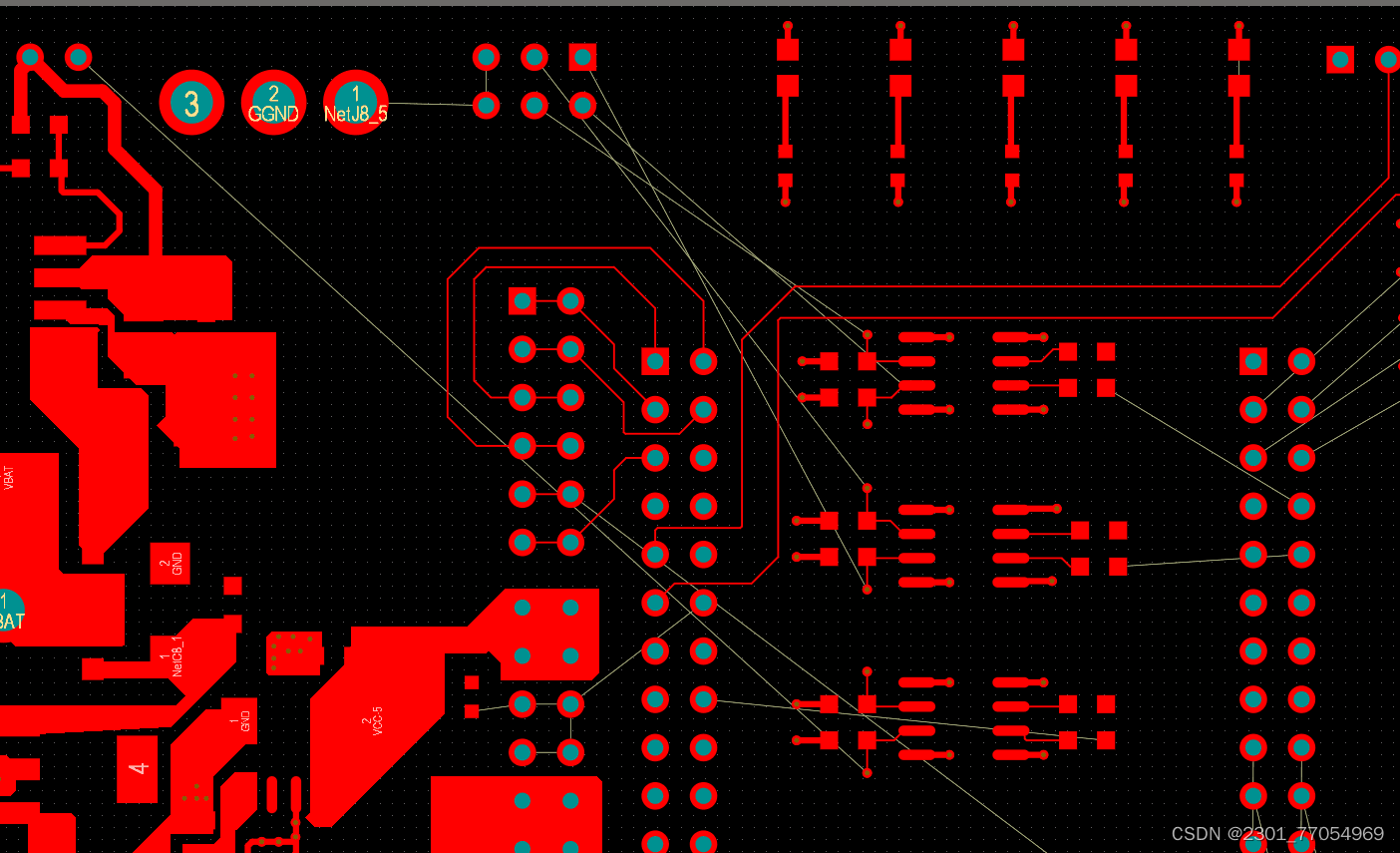

(5)信号的修线优化和GND的处理

按住ctrl进行修线,要求均匀

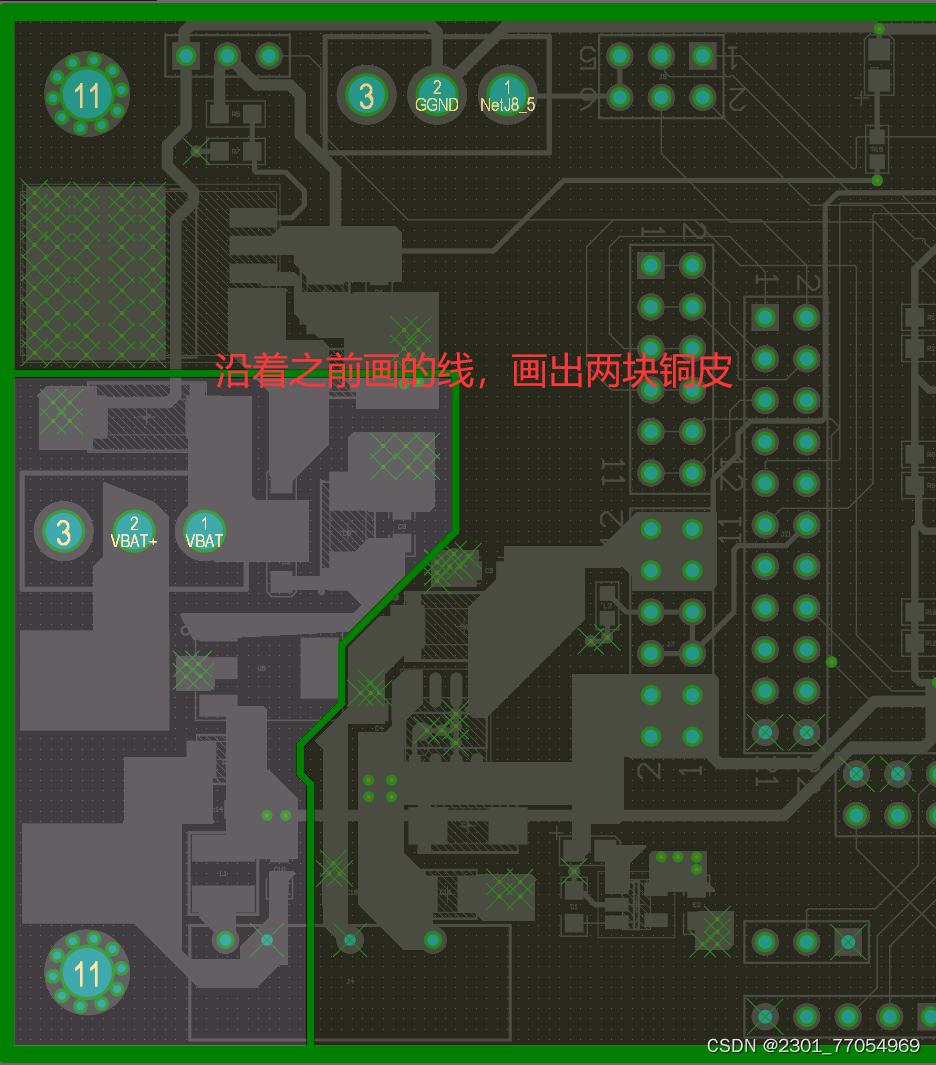

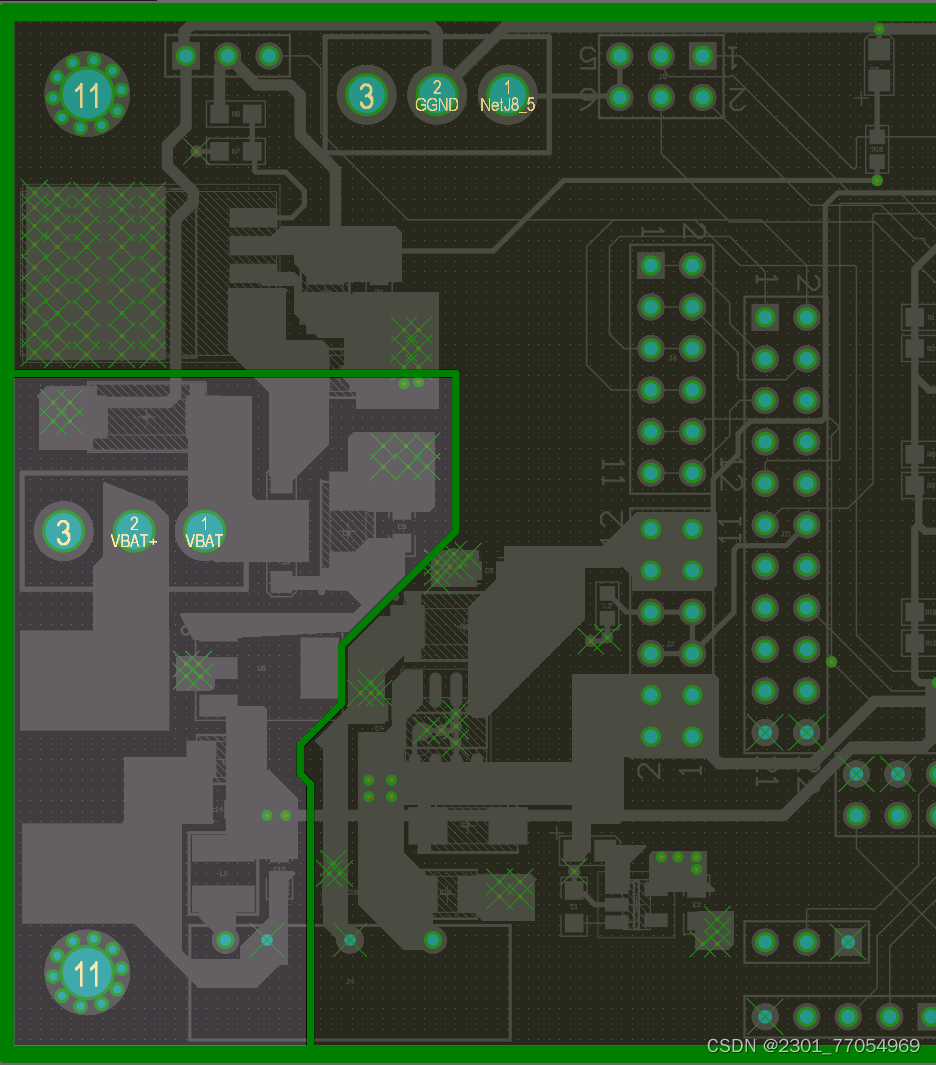

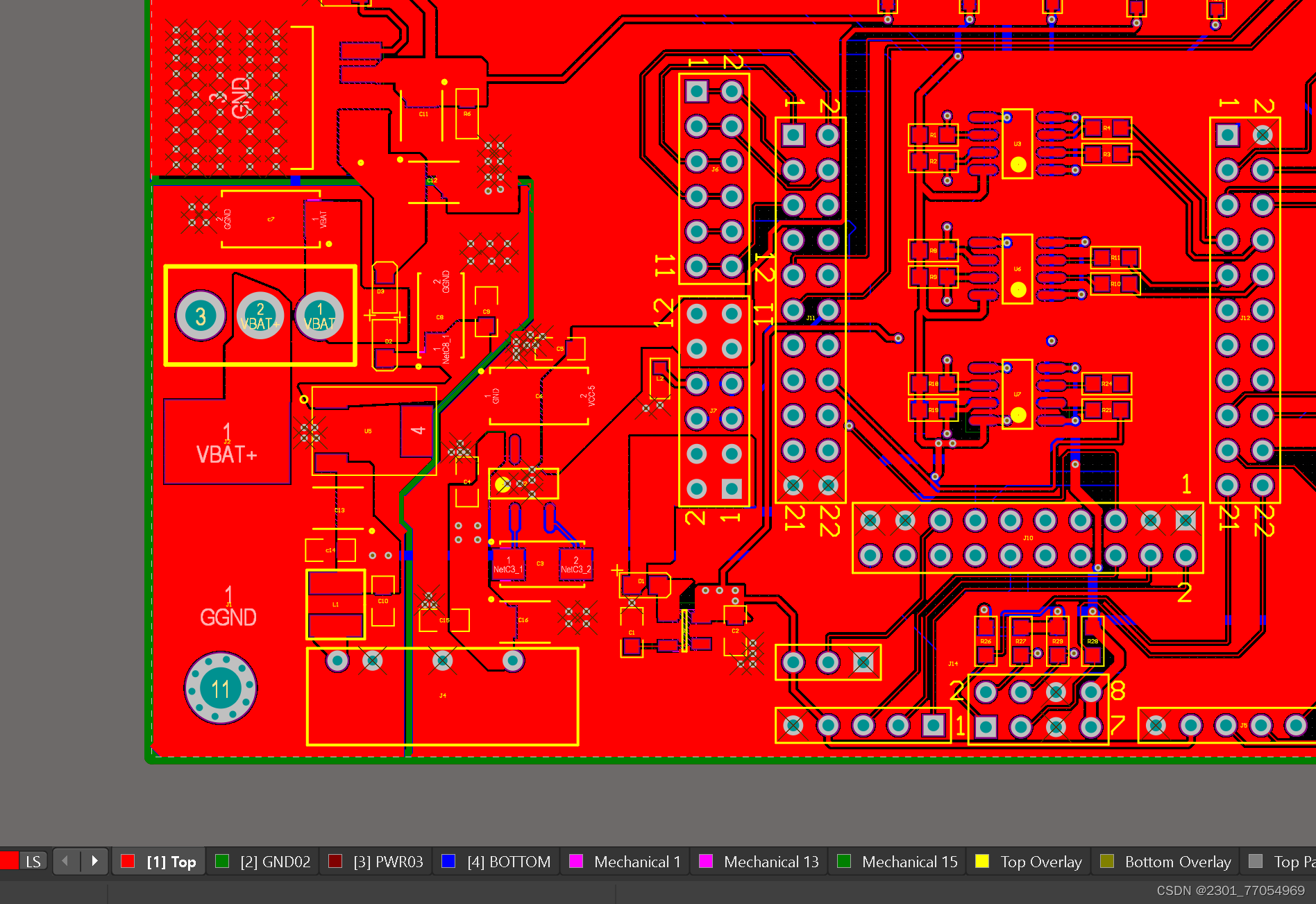

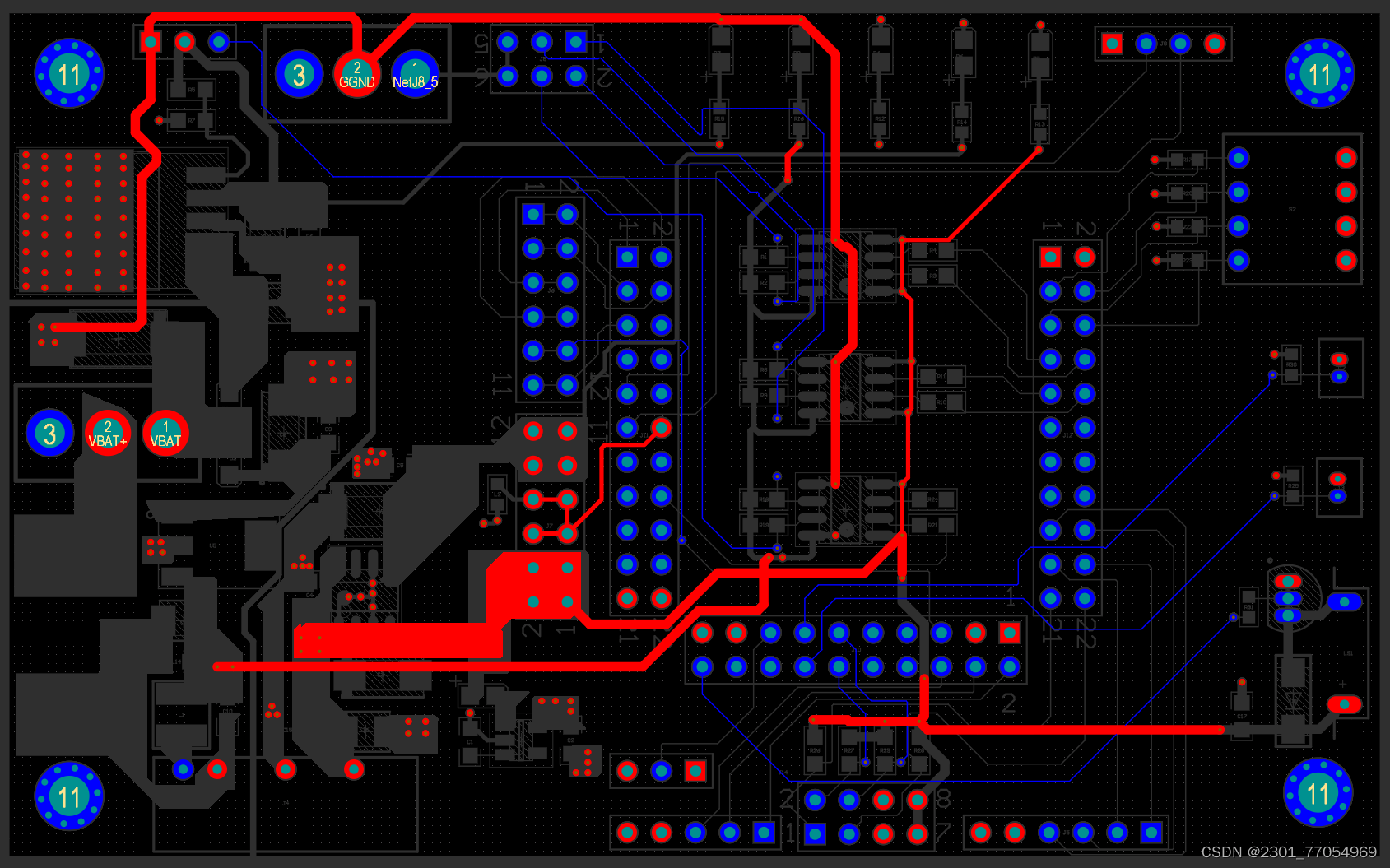

画铜皮,如图,

依次采用特殊粘贴到各层面

挖铜皮尖角,如图步骤,然后重新铺铜

第六部分:PCB的DRC检查、拼版设计及资料输出

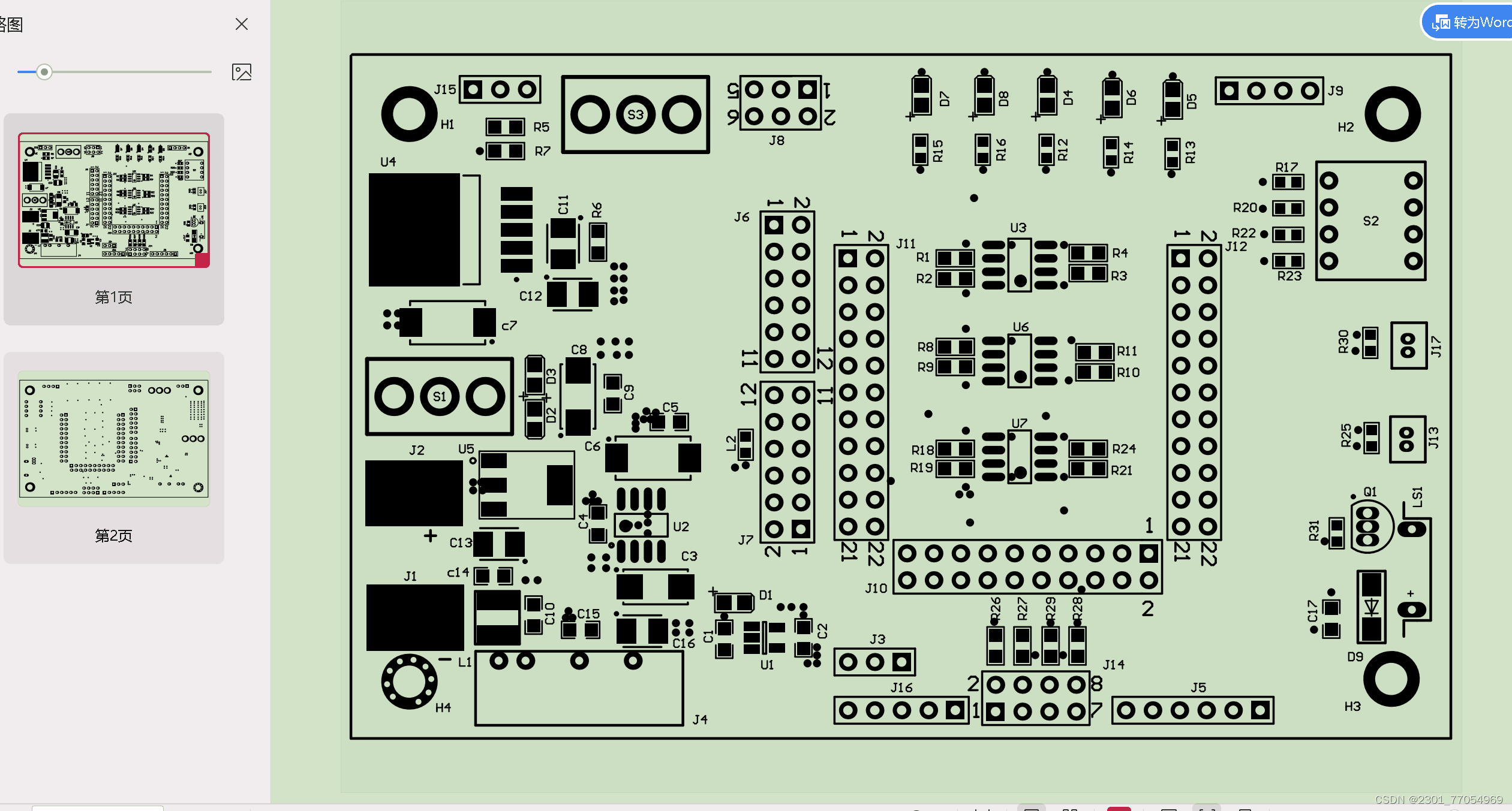

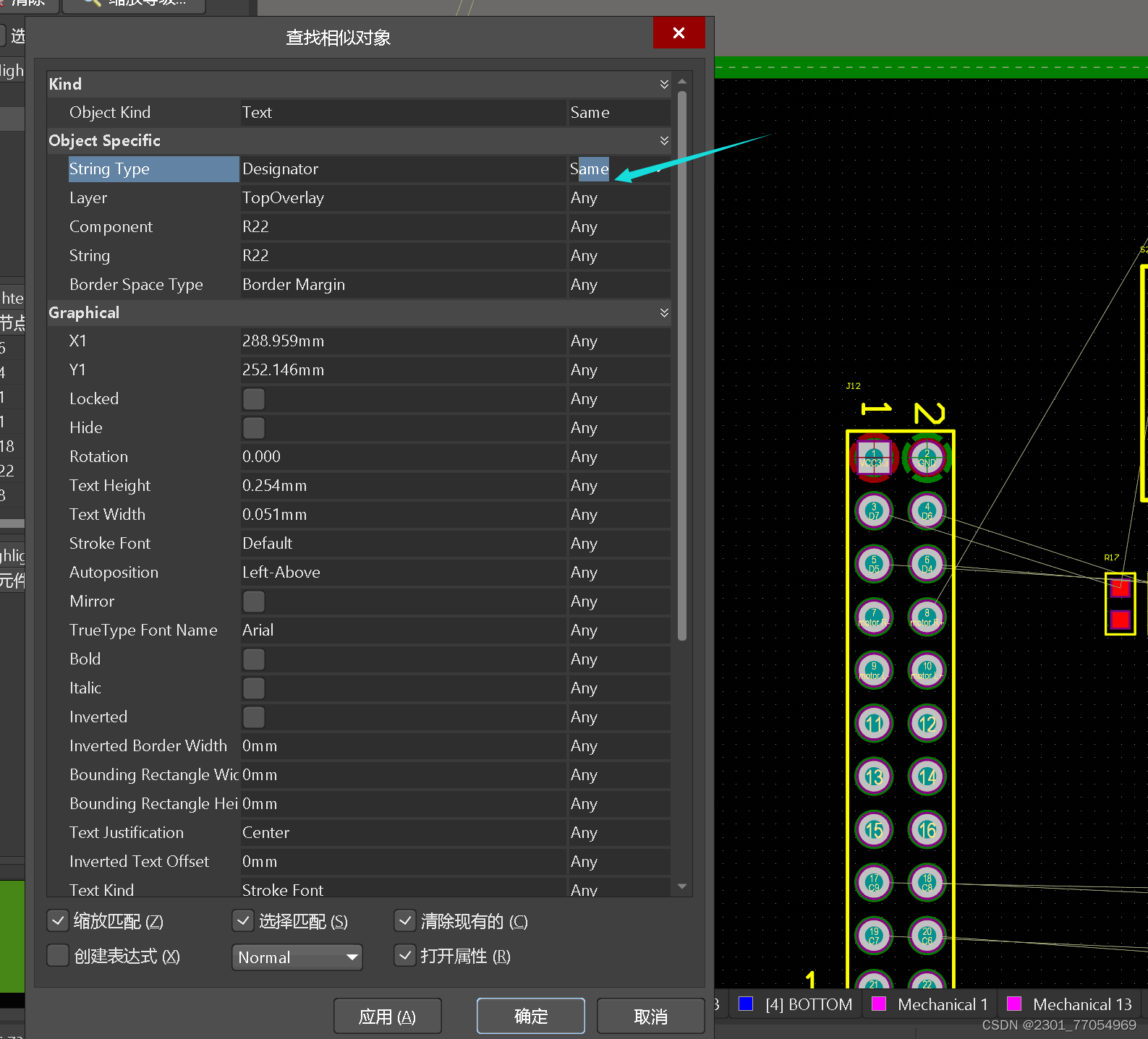

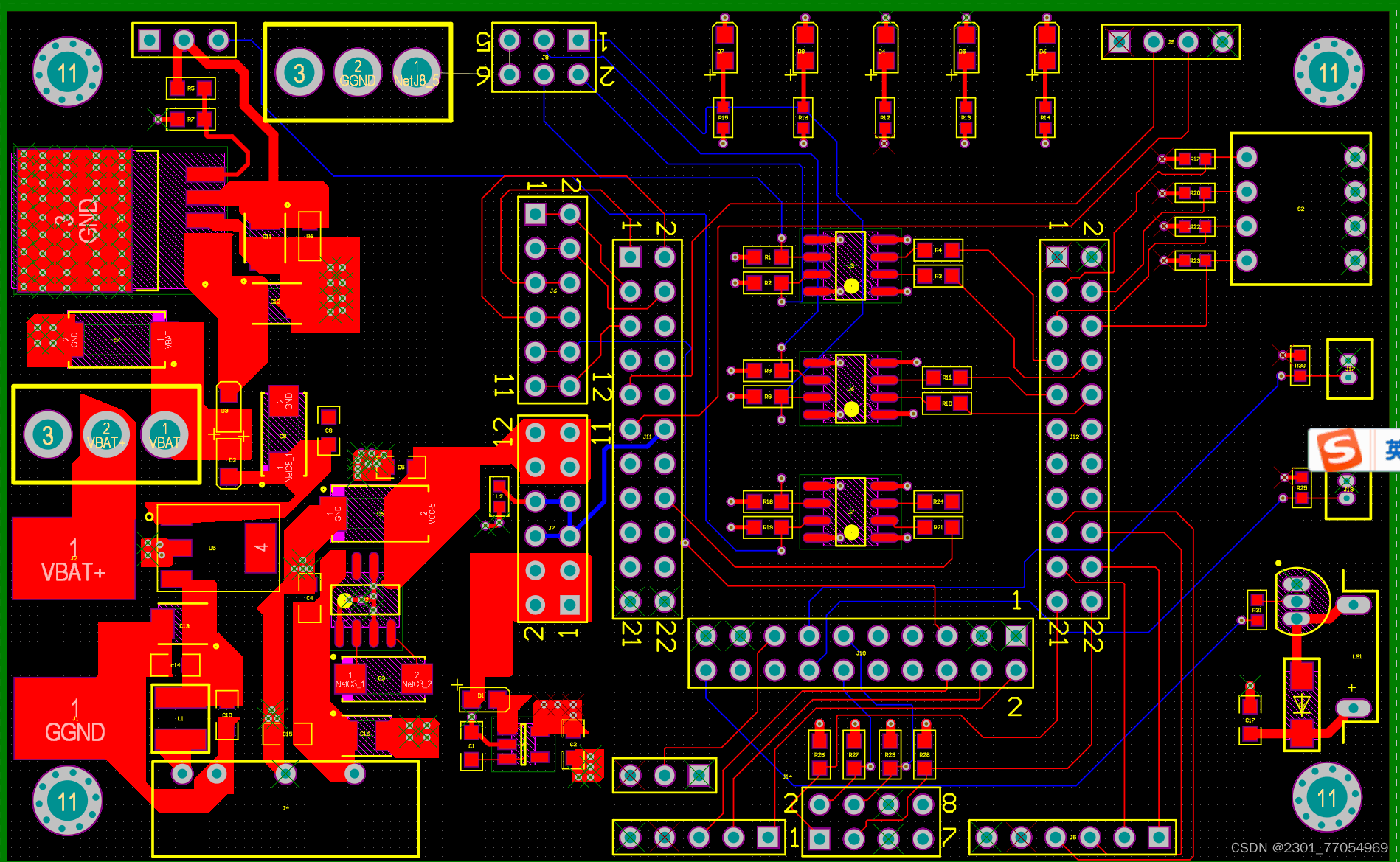

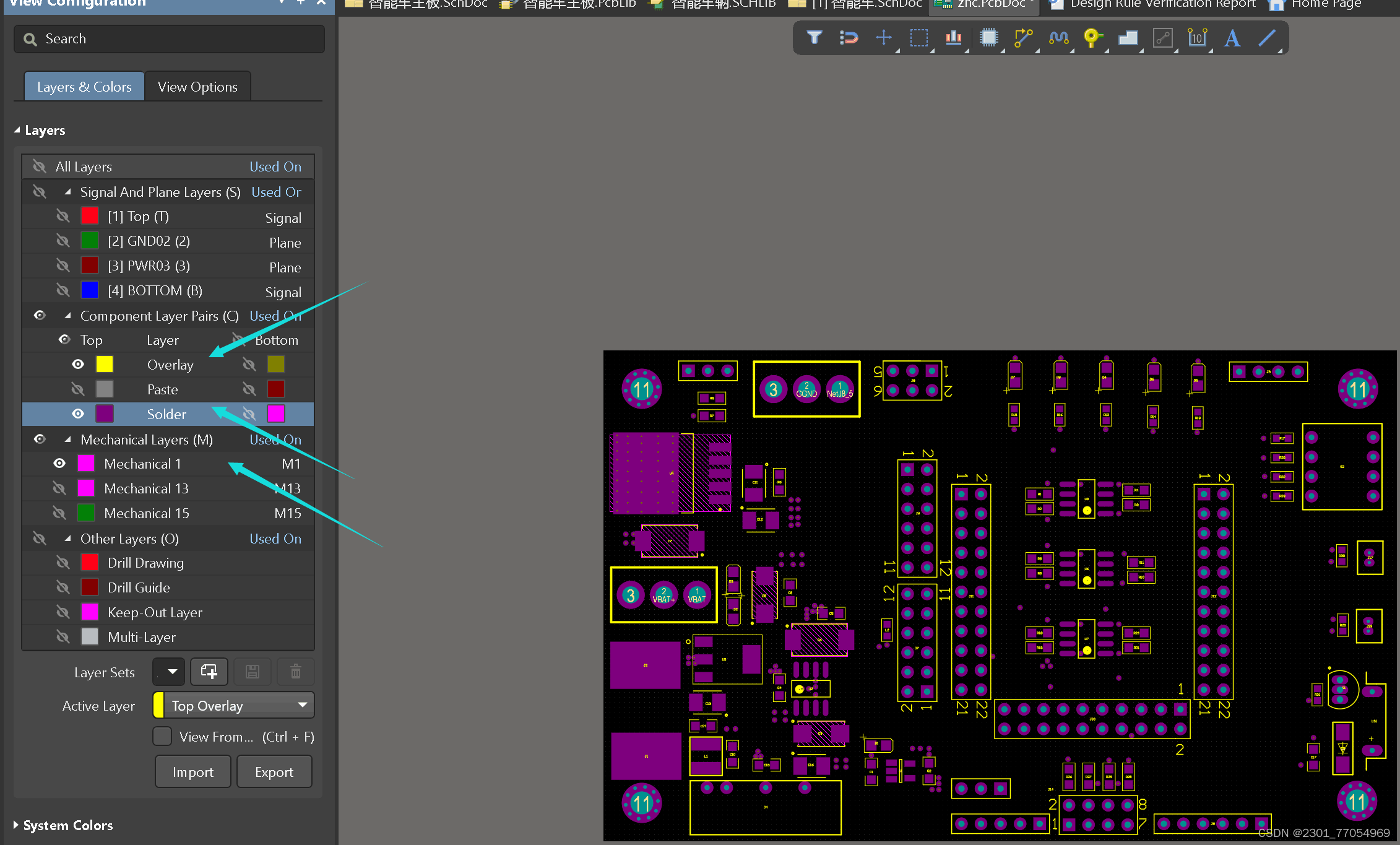

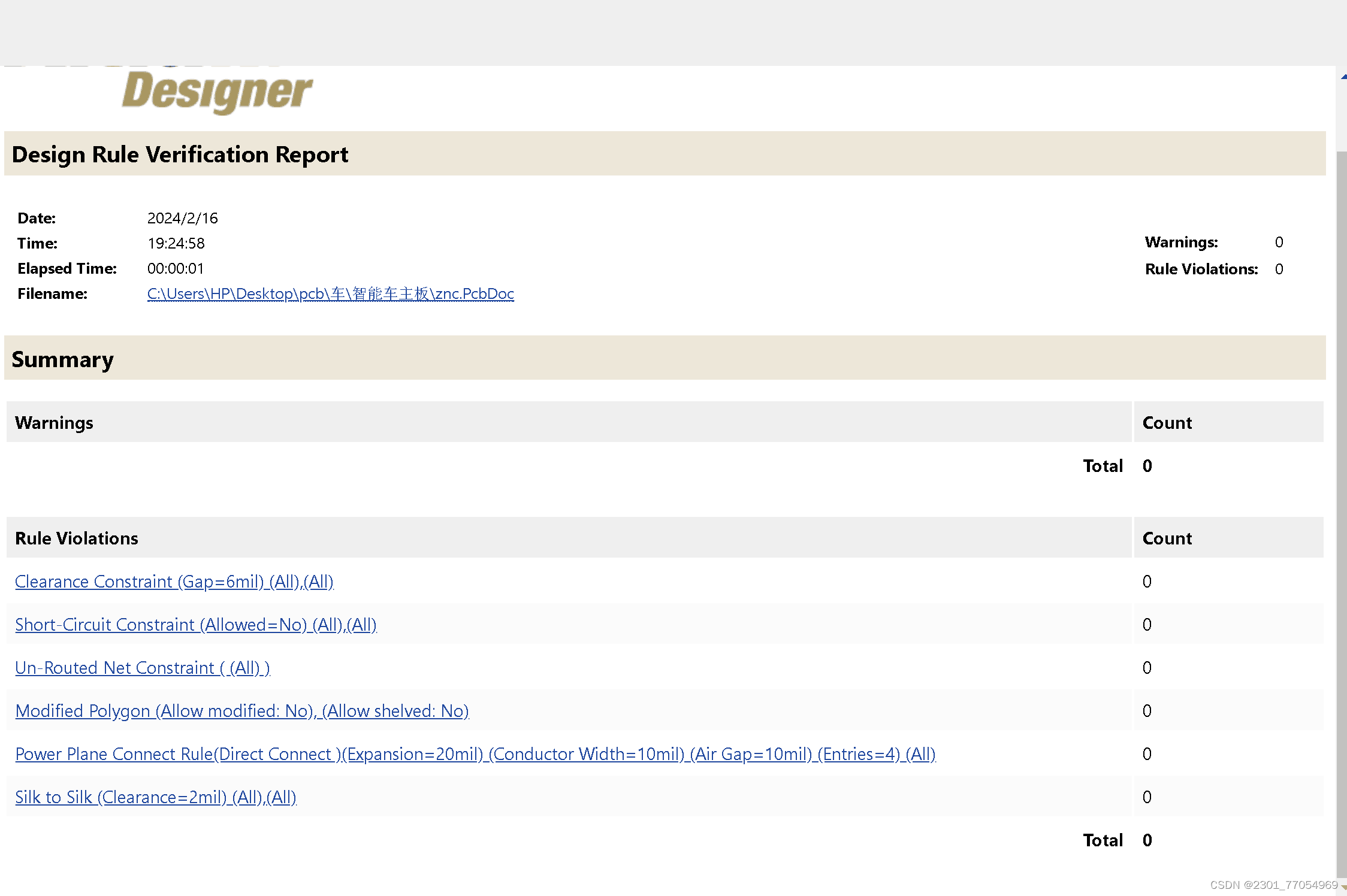

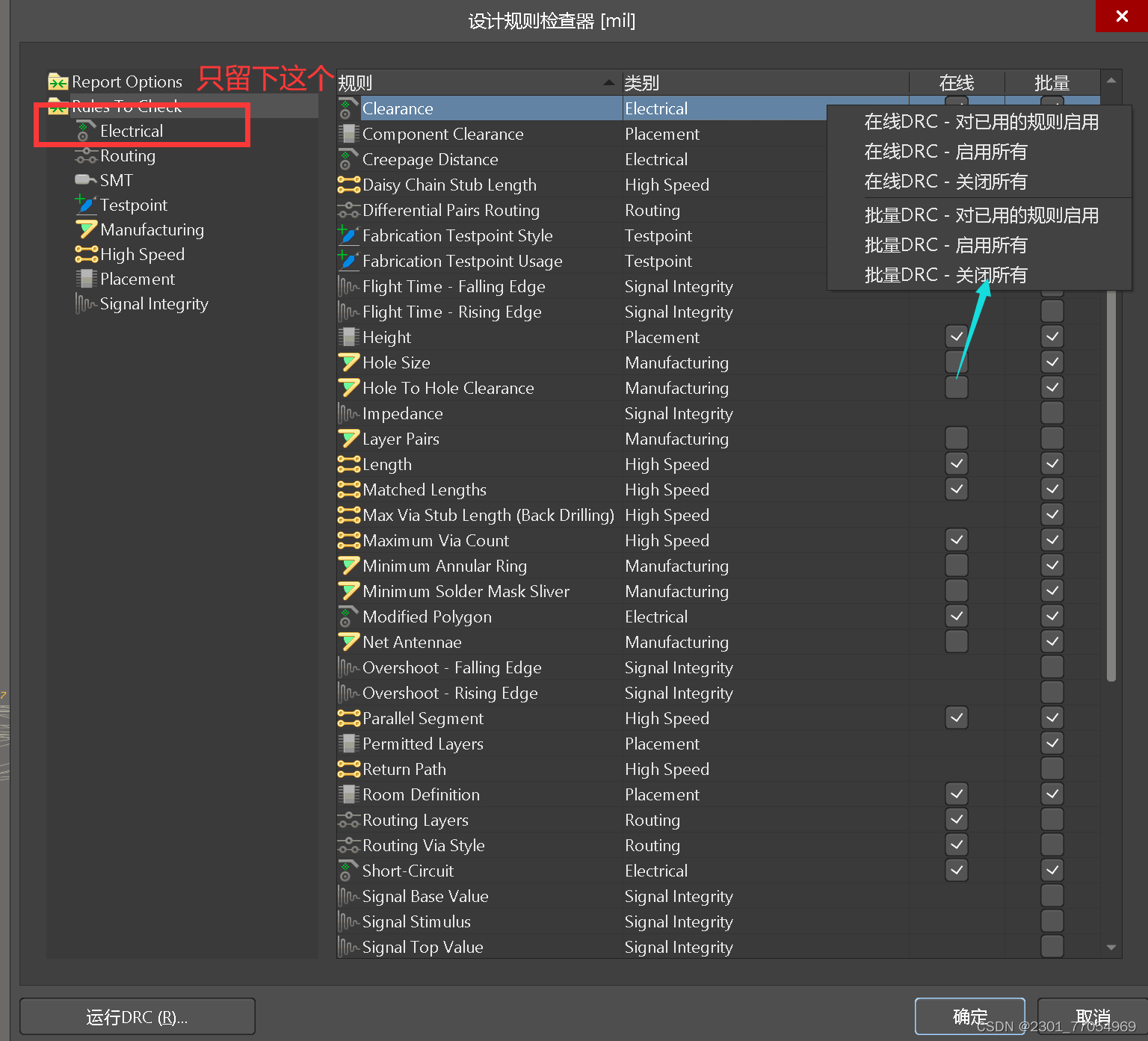

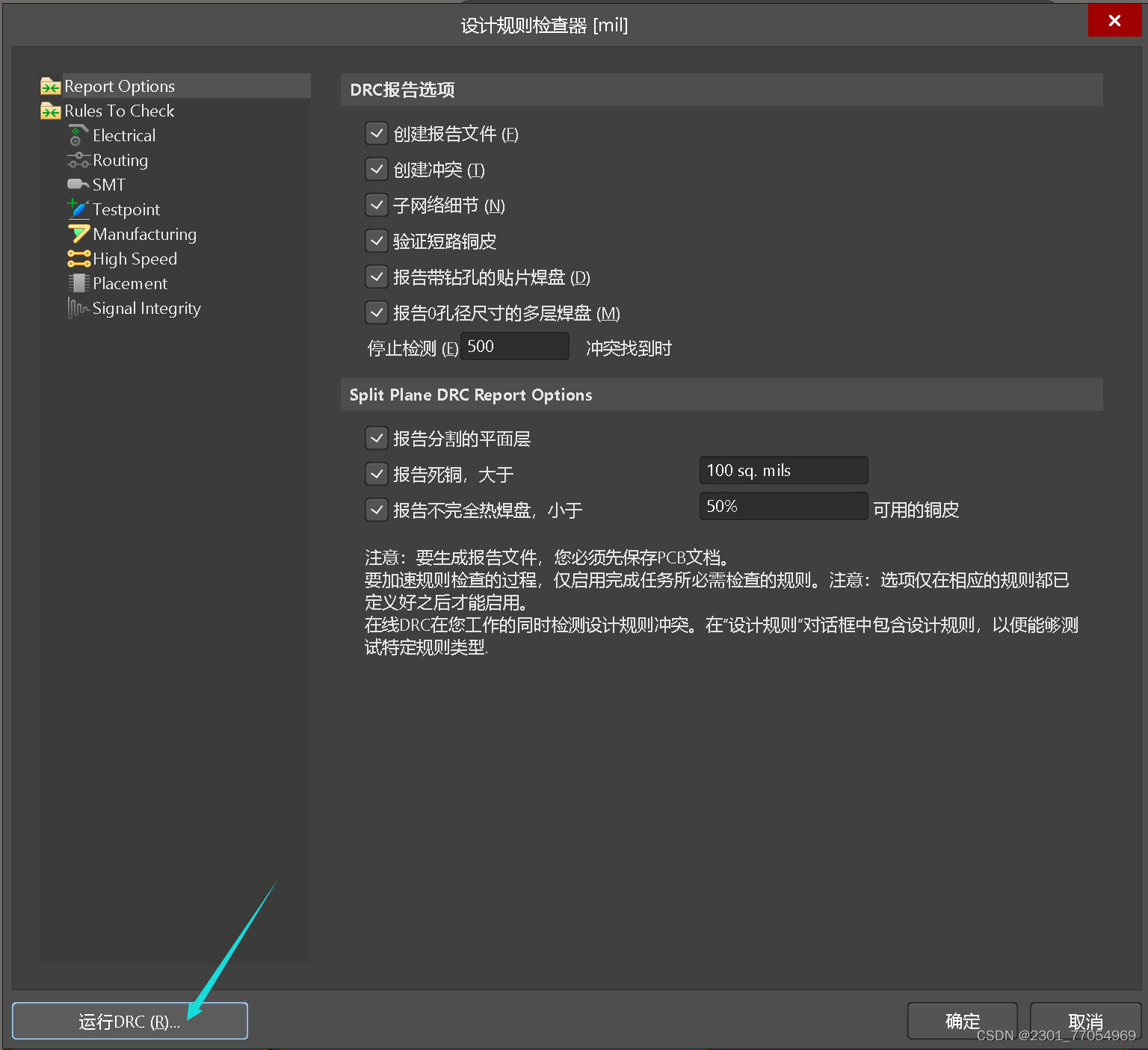

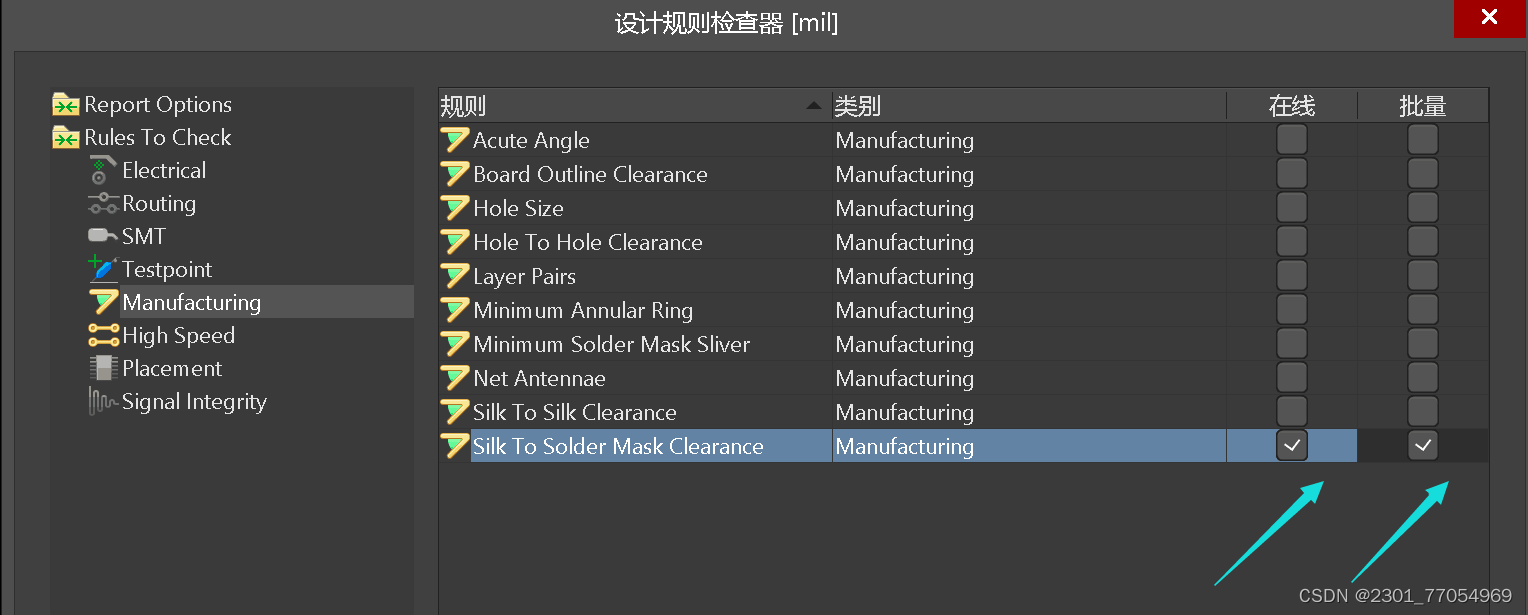

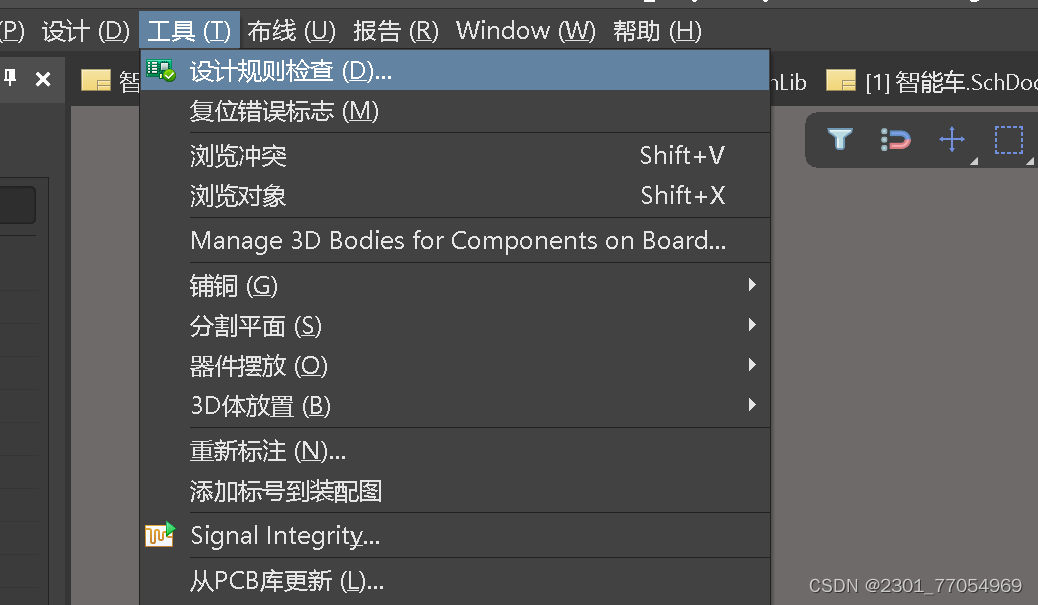

(1)DRC的检查及丝印的调整

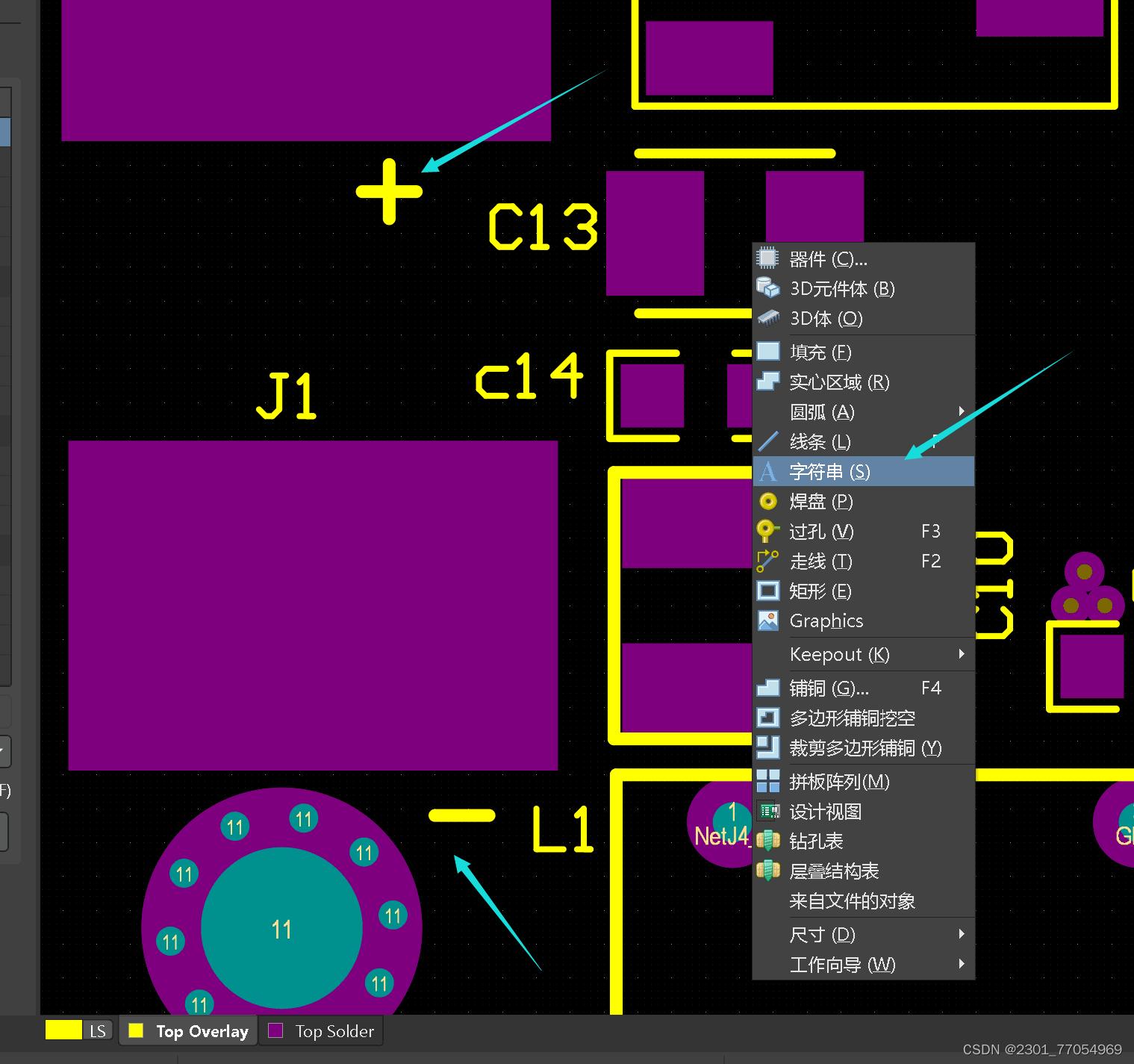

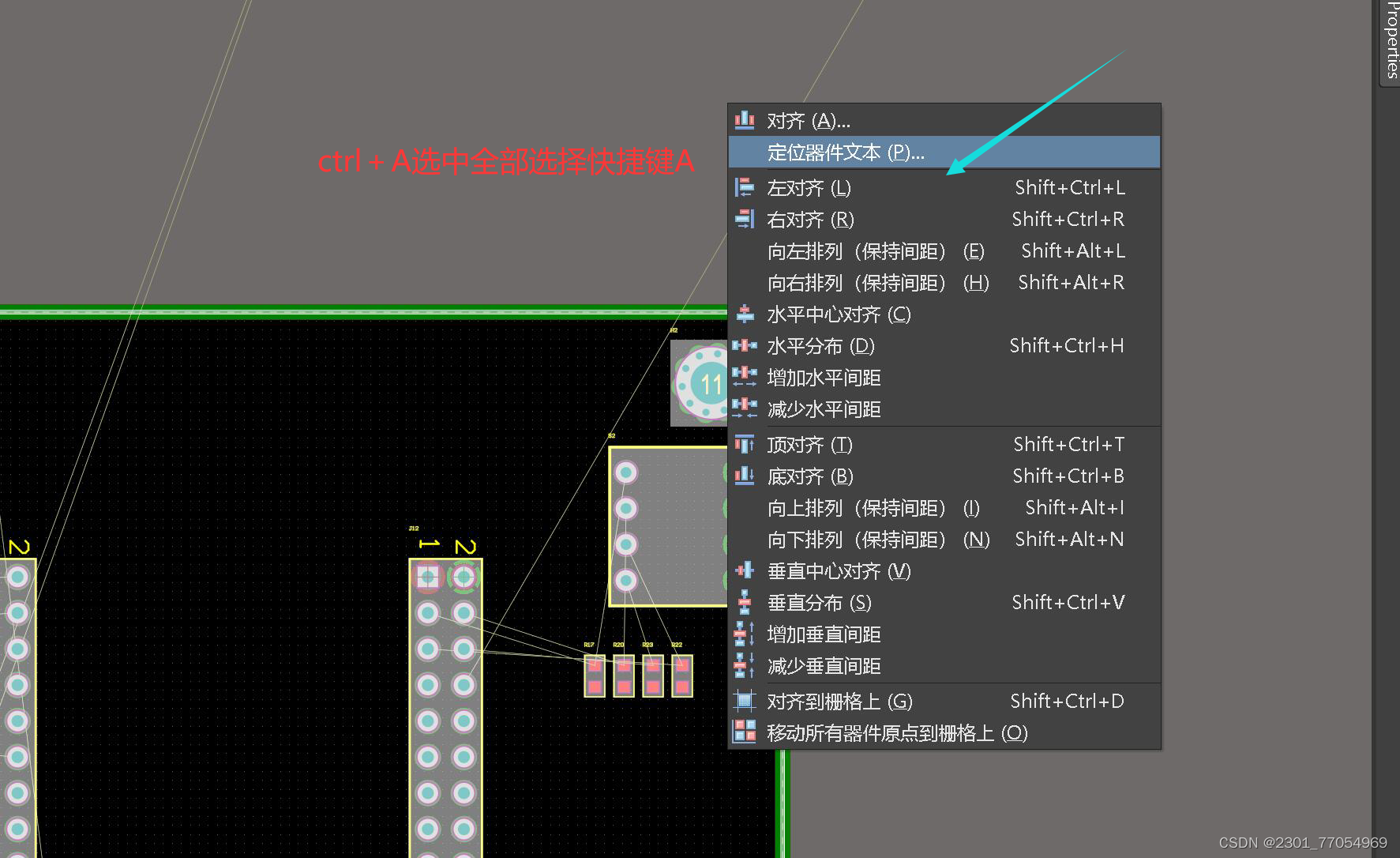

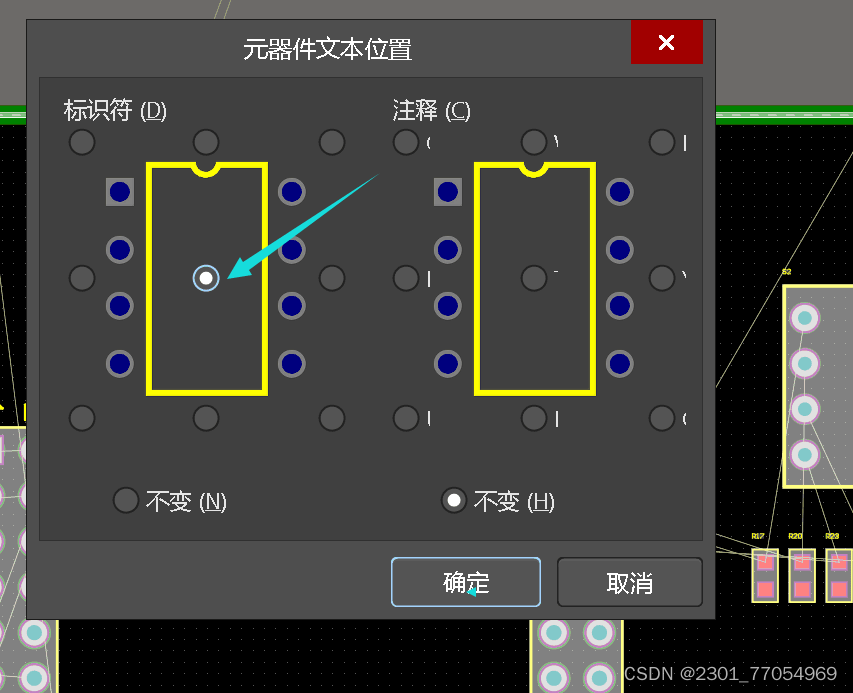

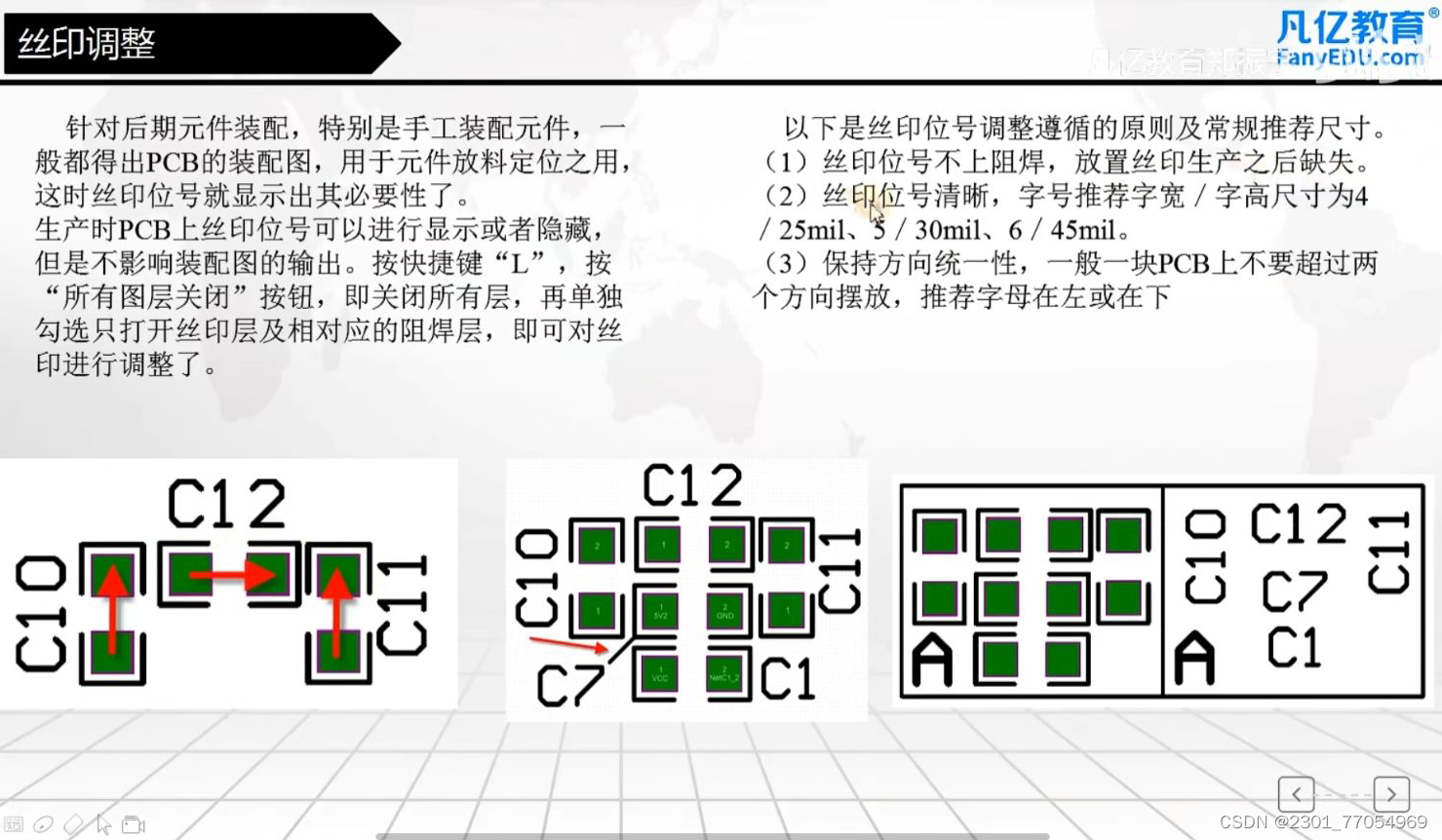

丝印的调整

辅助丝印

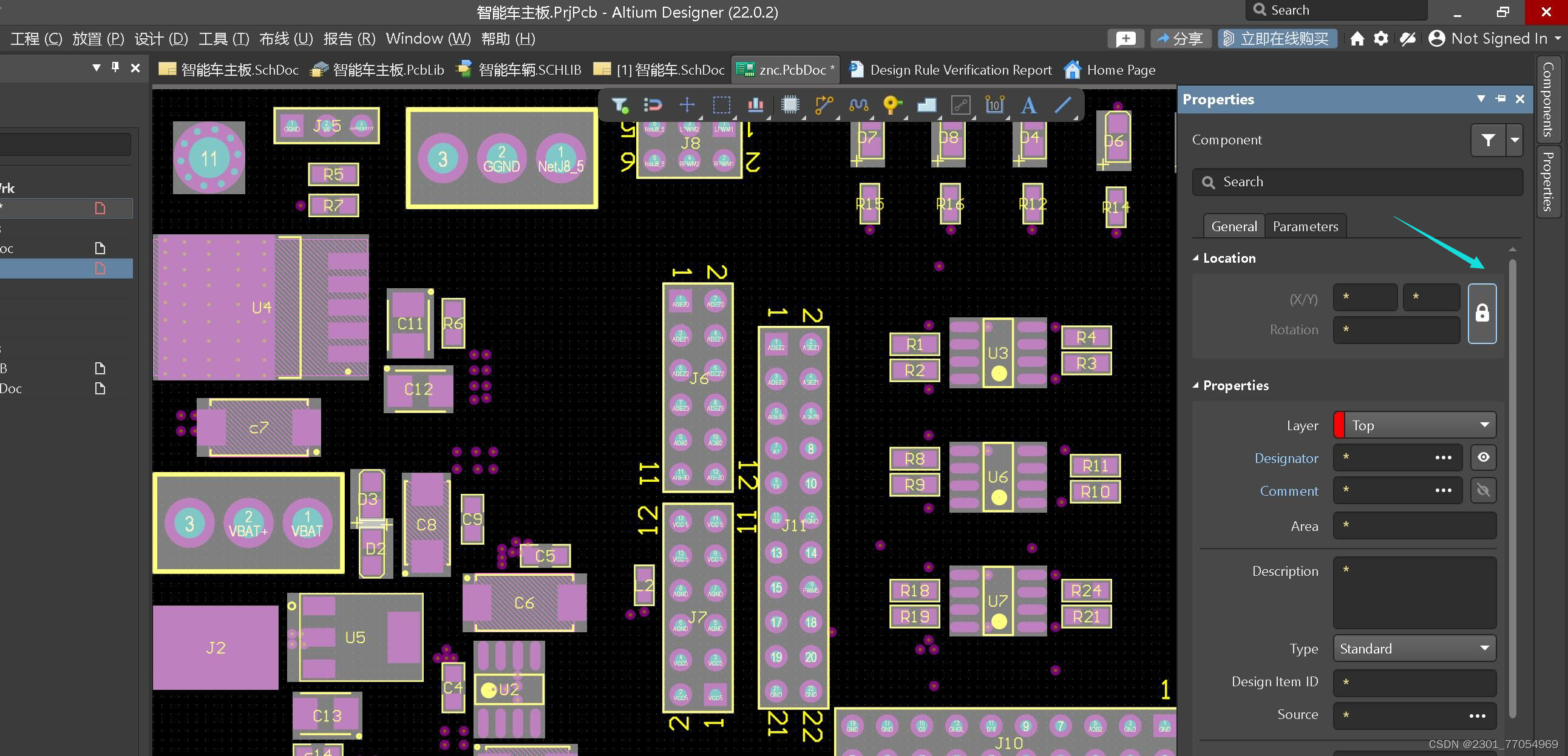

锁定器件,防止移动

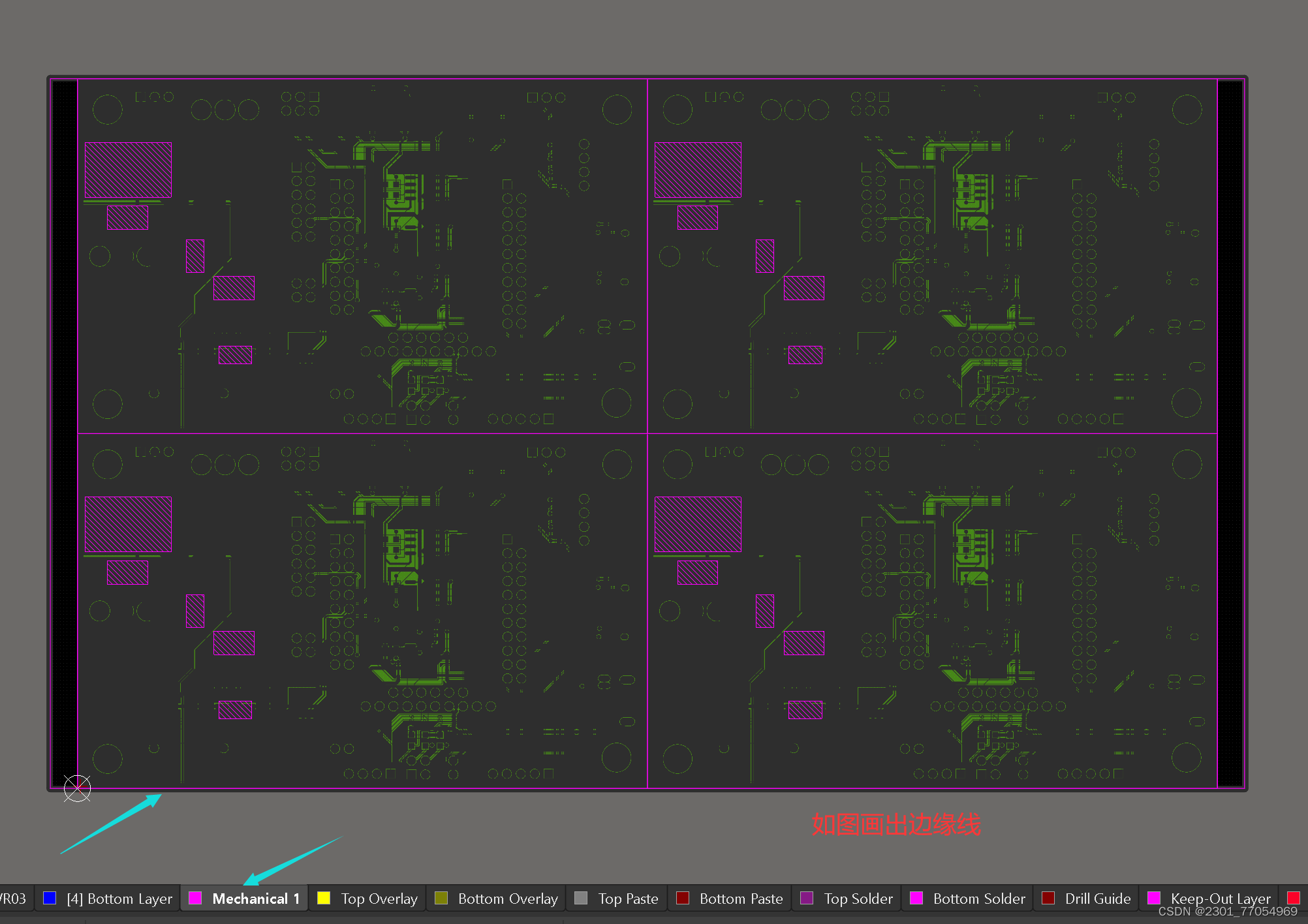

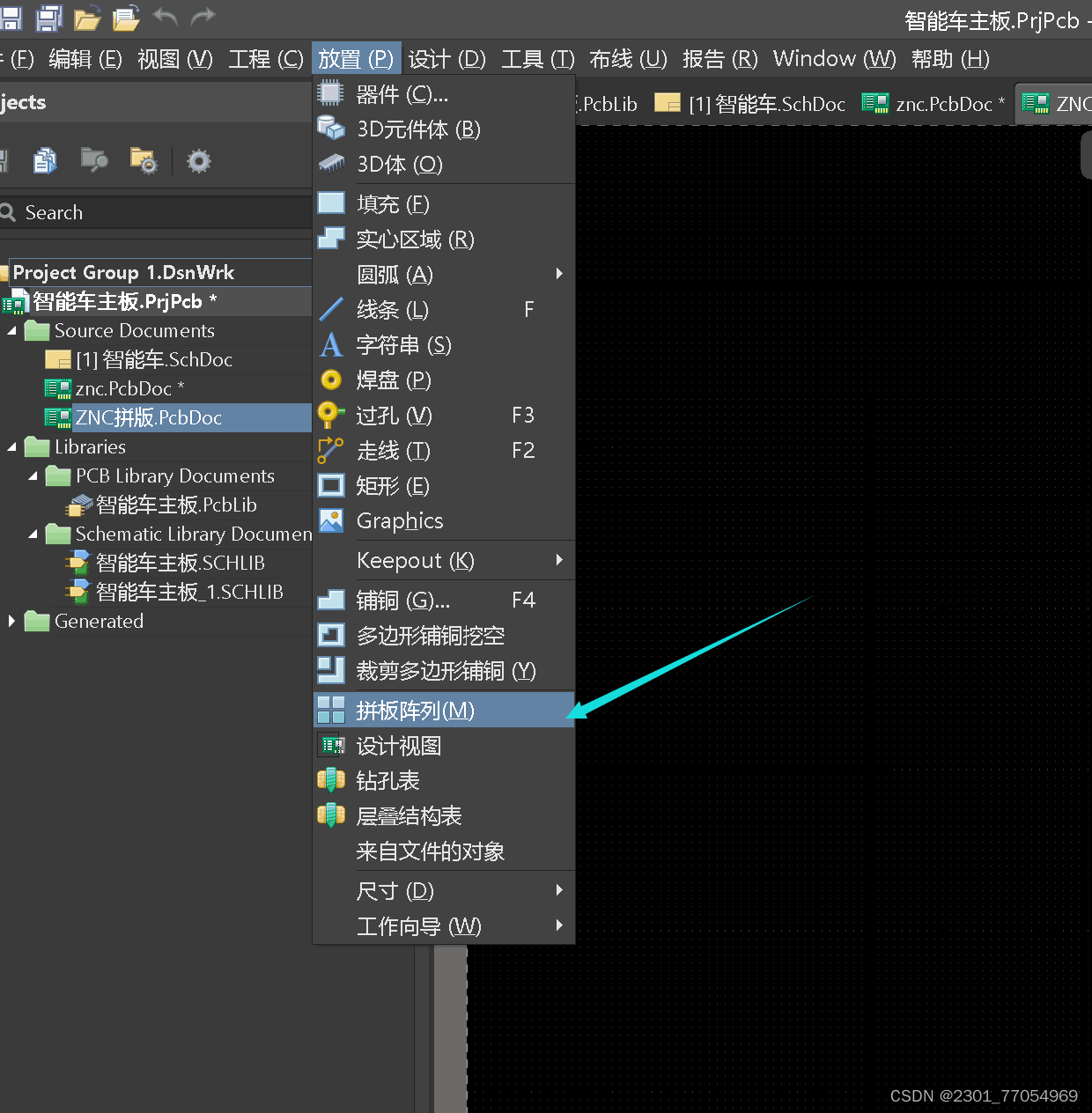

(2)拼版的实战演示

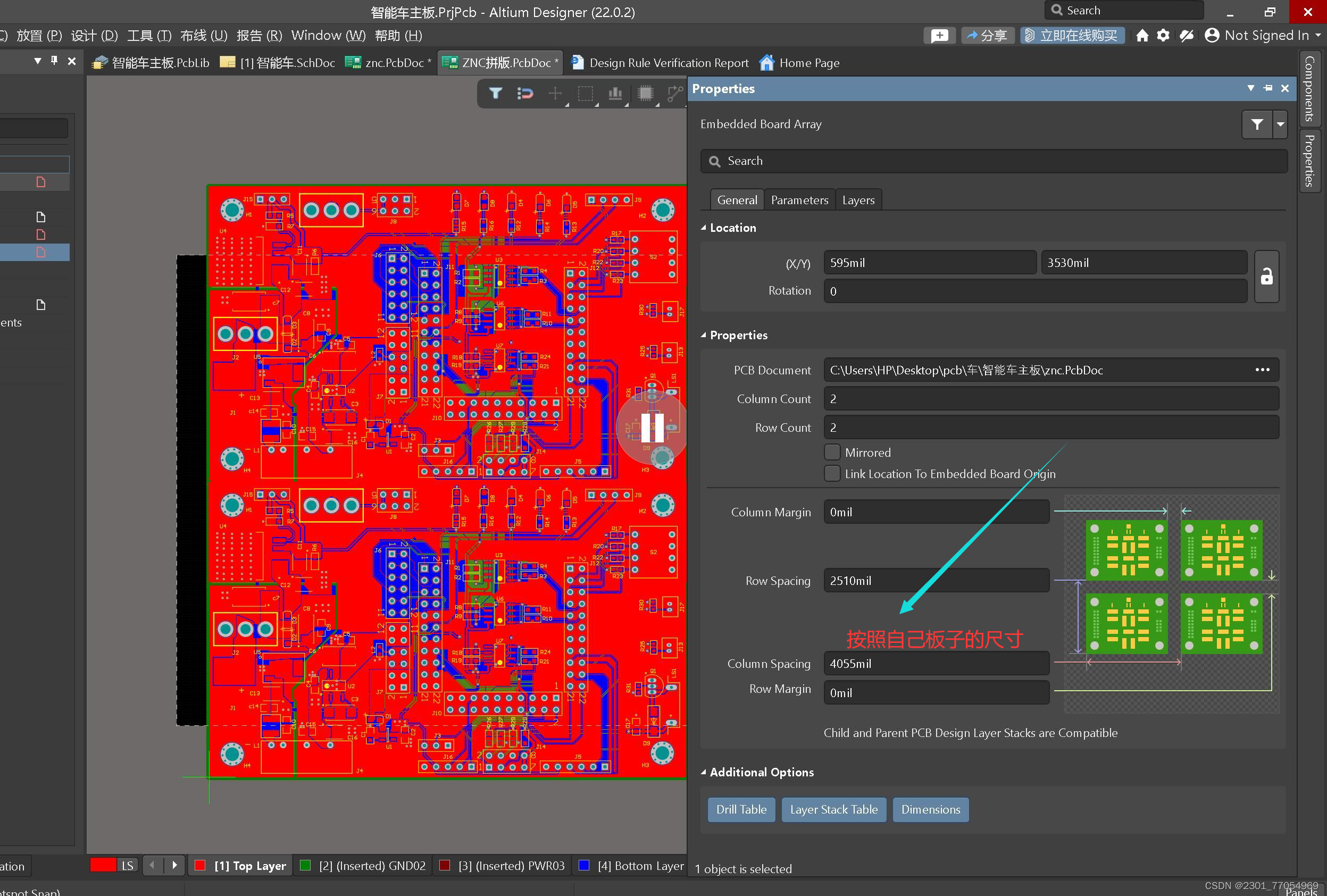

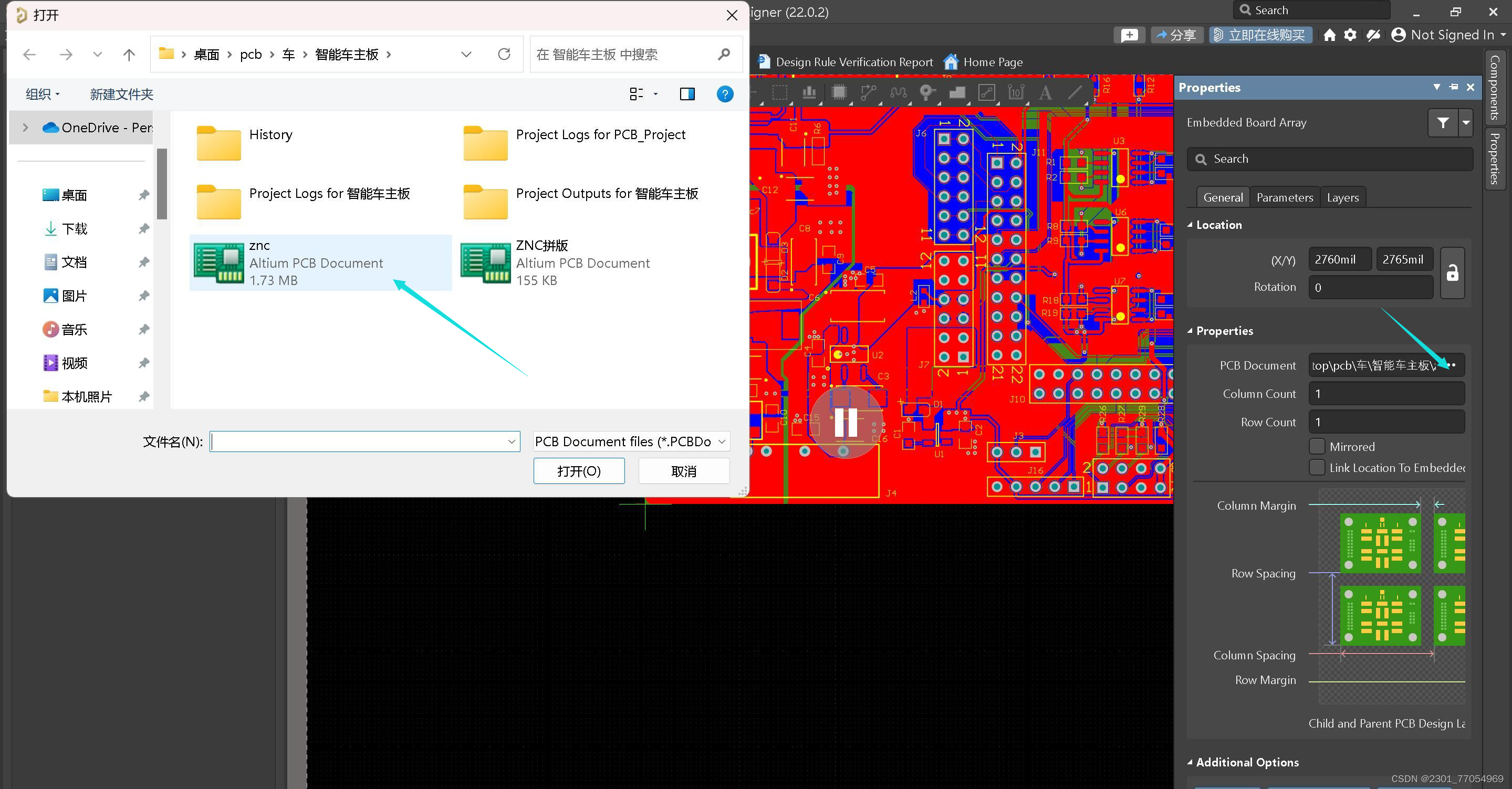

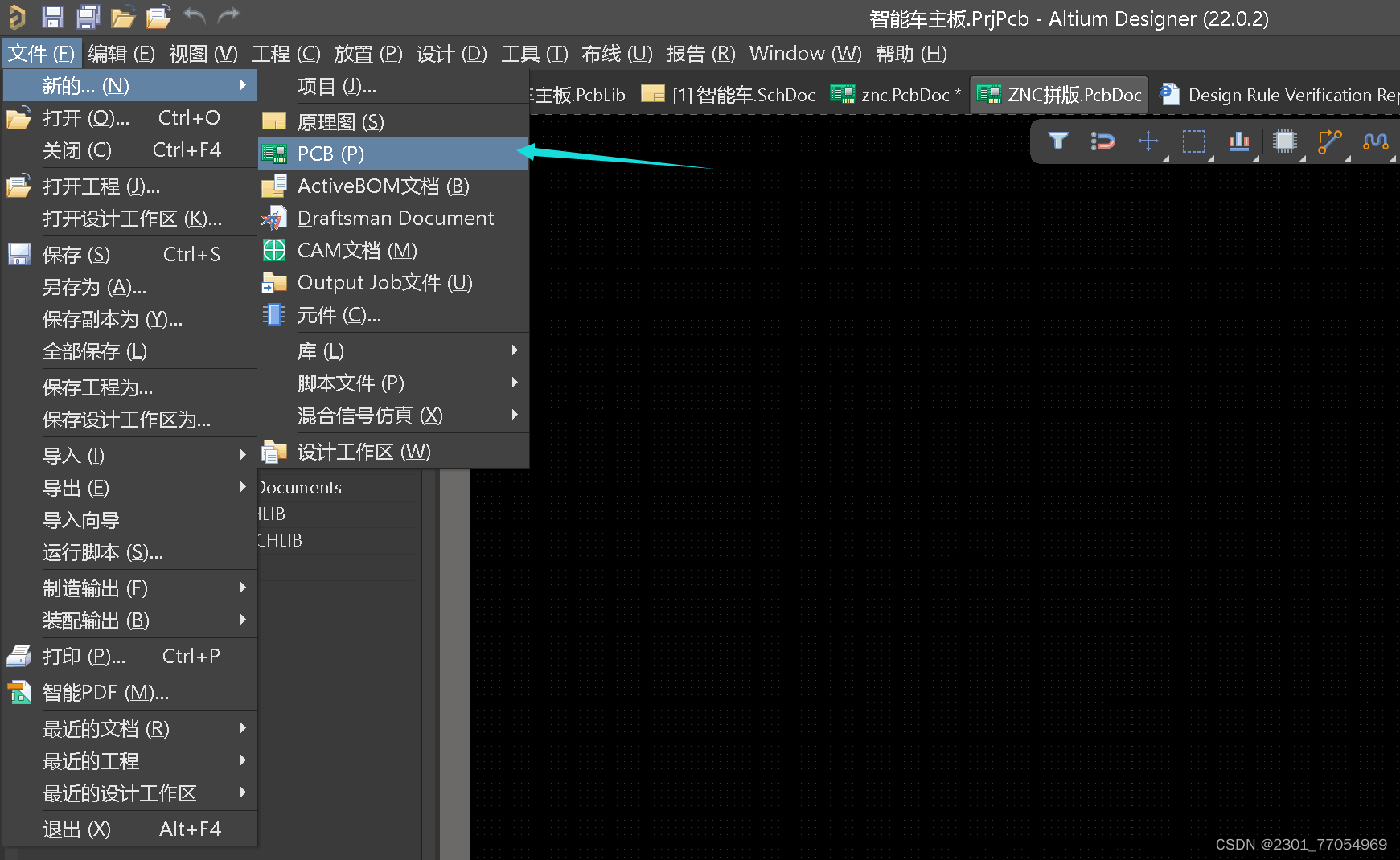

先新建一个pcb如图

放置固定孔

放置光学定位点

同上,大小为1mm,改为top层,放三角

在中间两层填充,如图

放置缝合孔

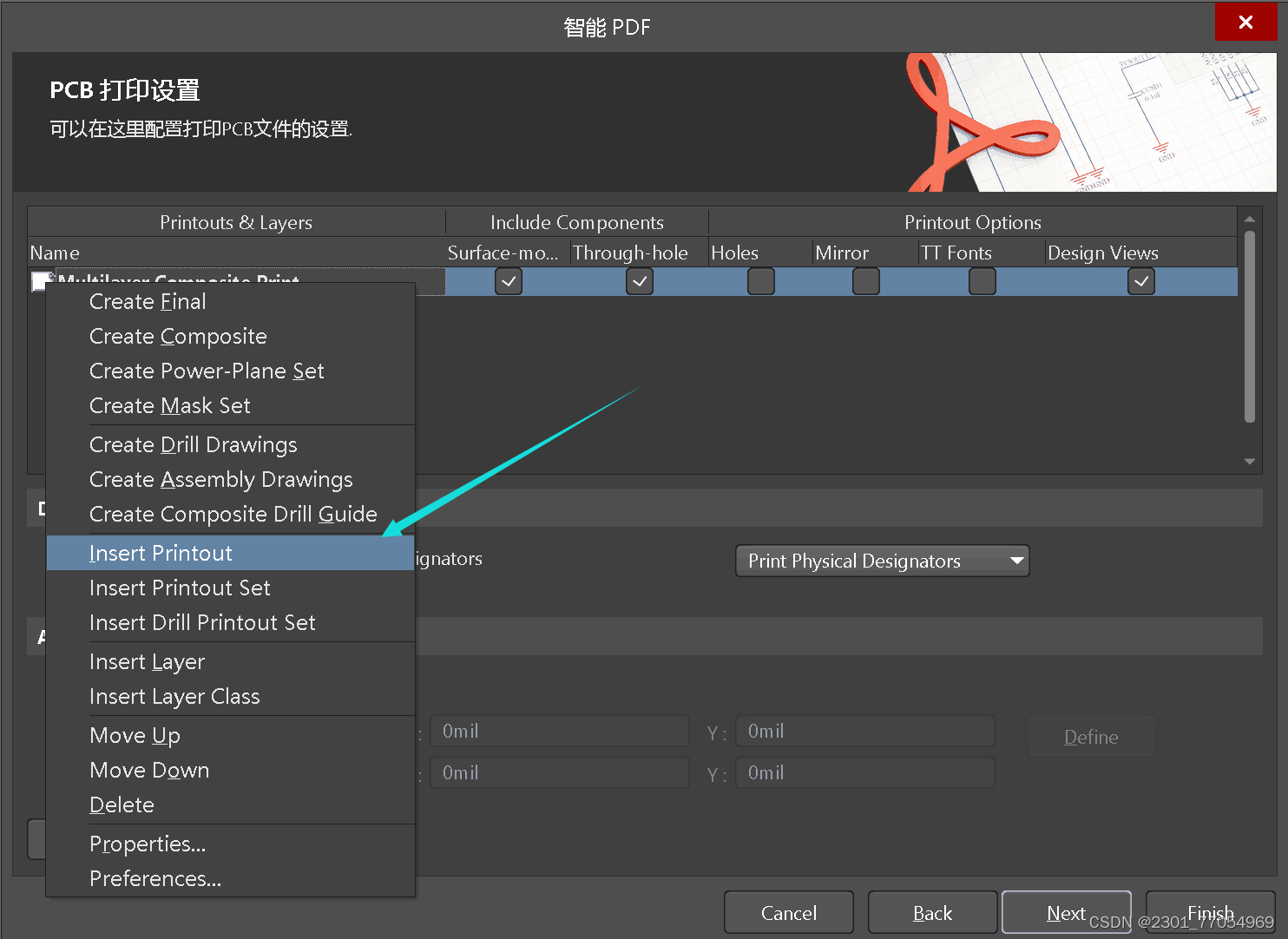

(3)Gerber文件的输出及整理

1、装配图的输出

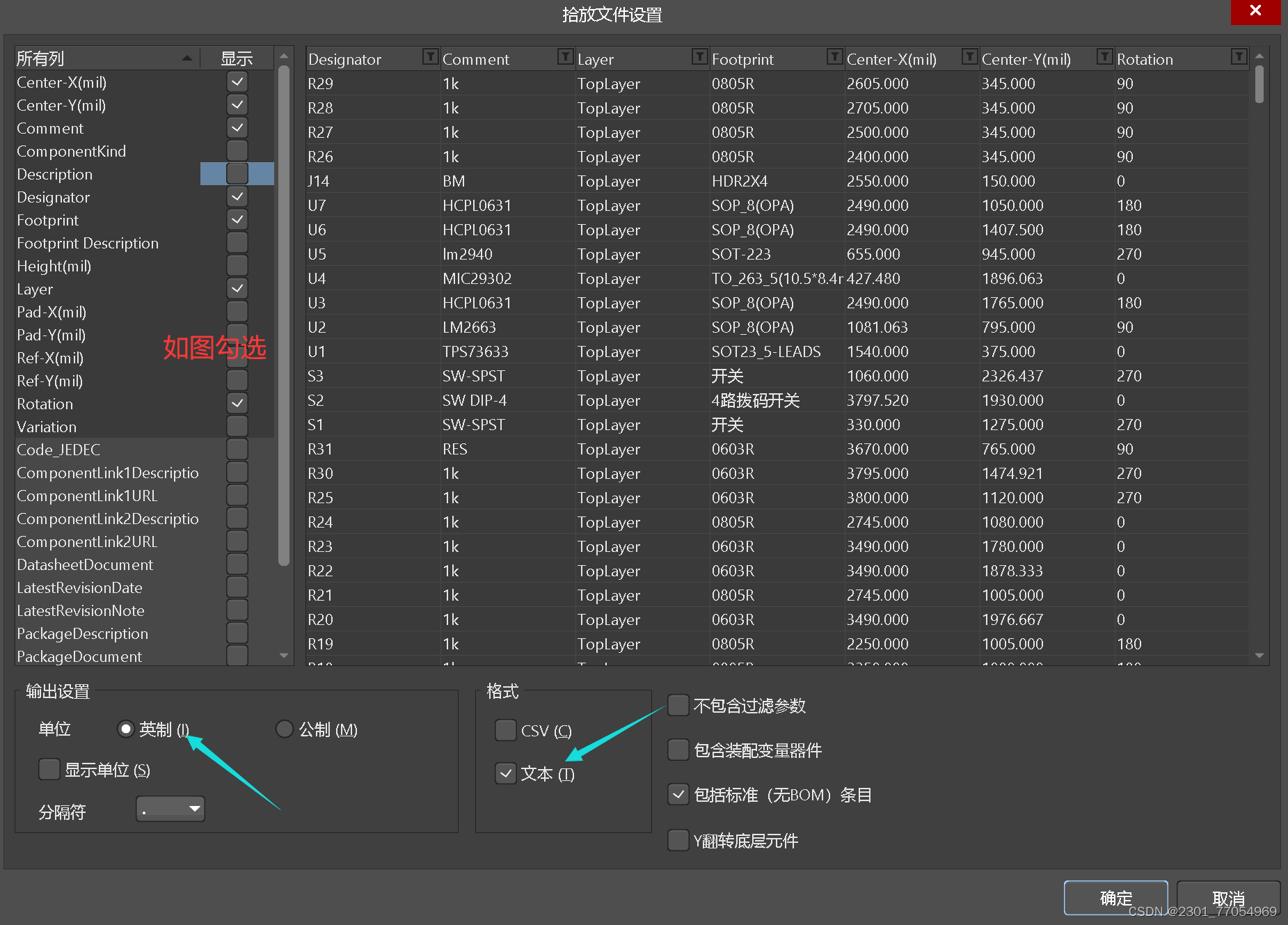

2、BOM文件的输出

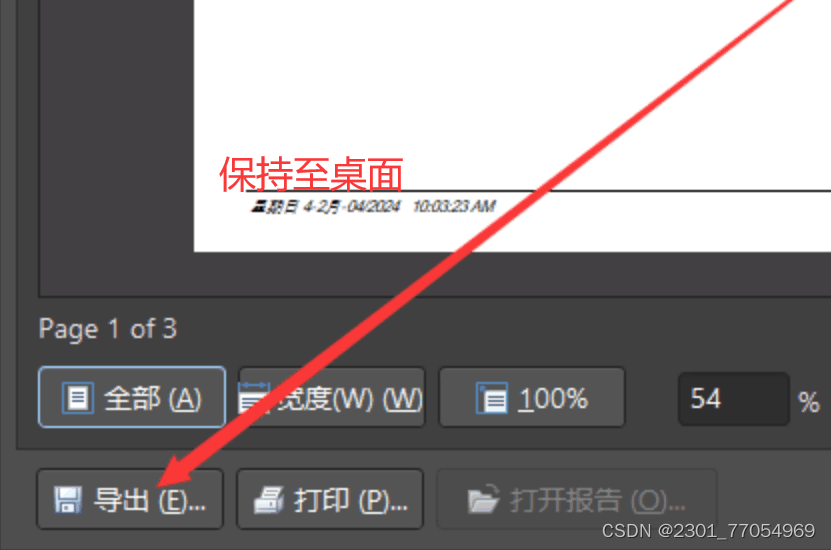

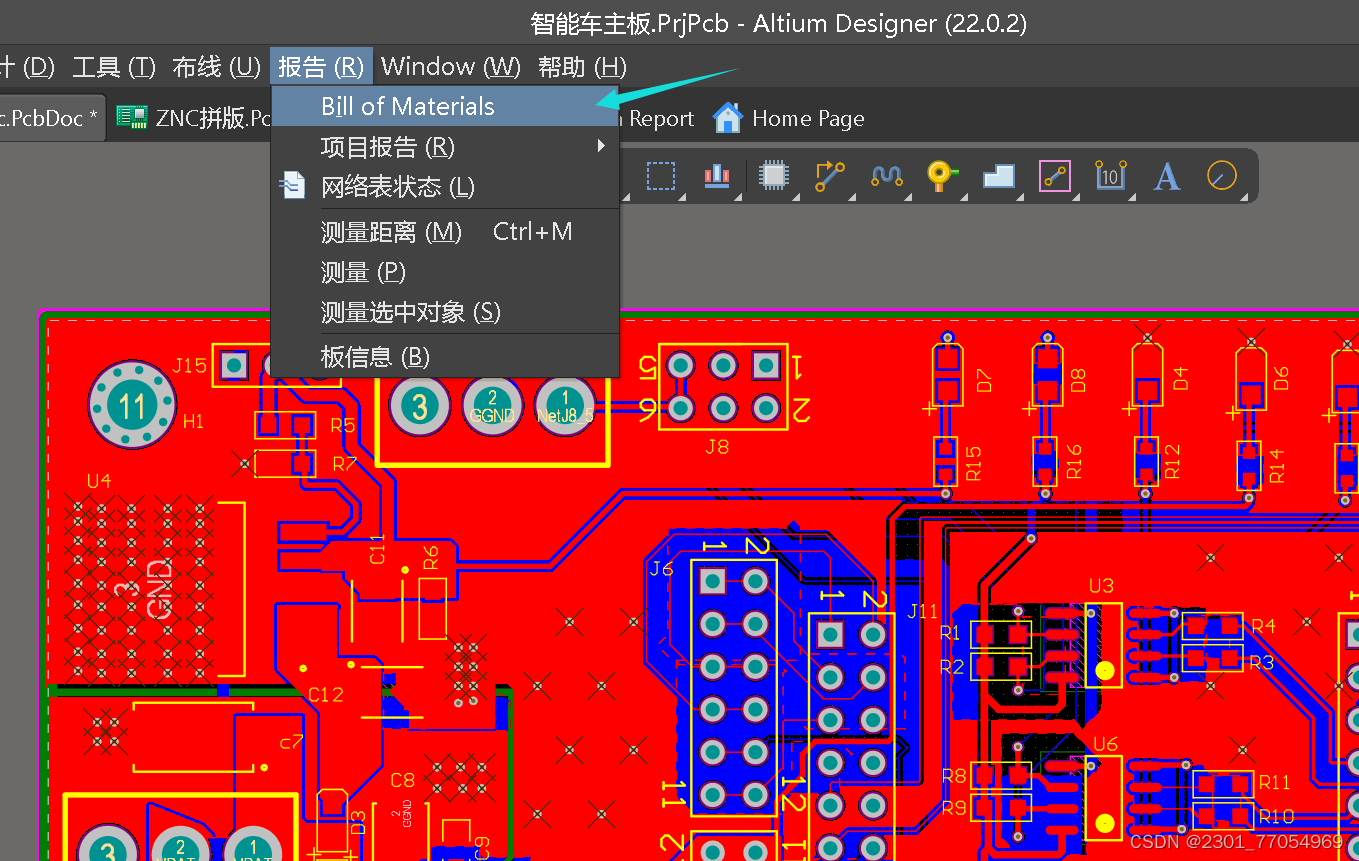

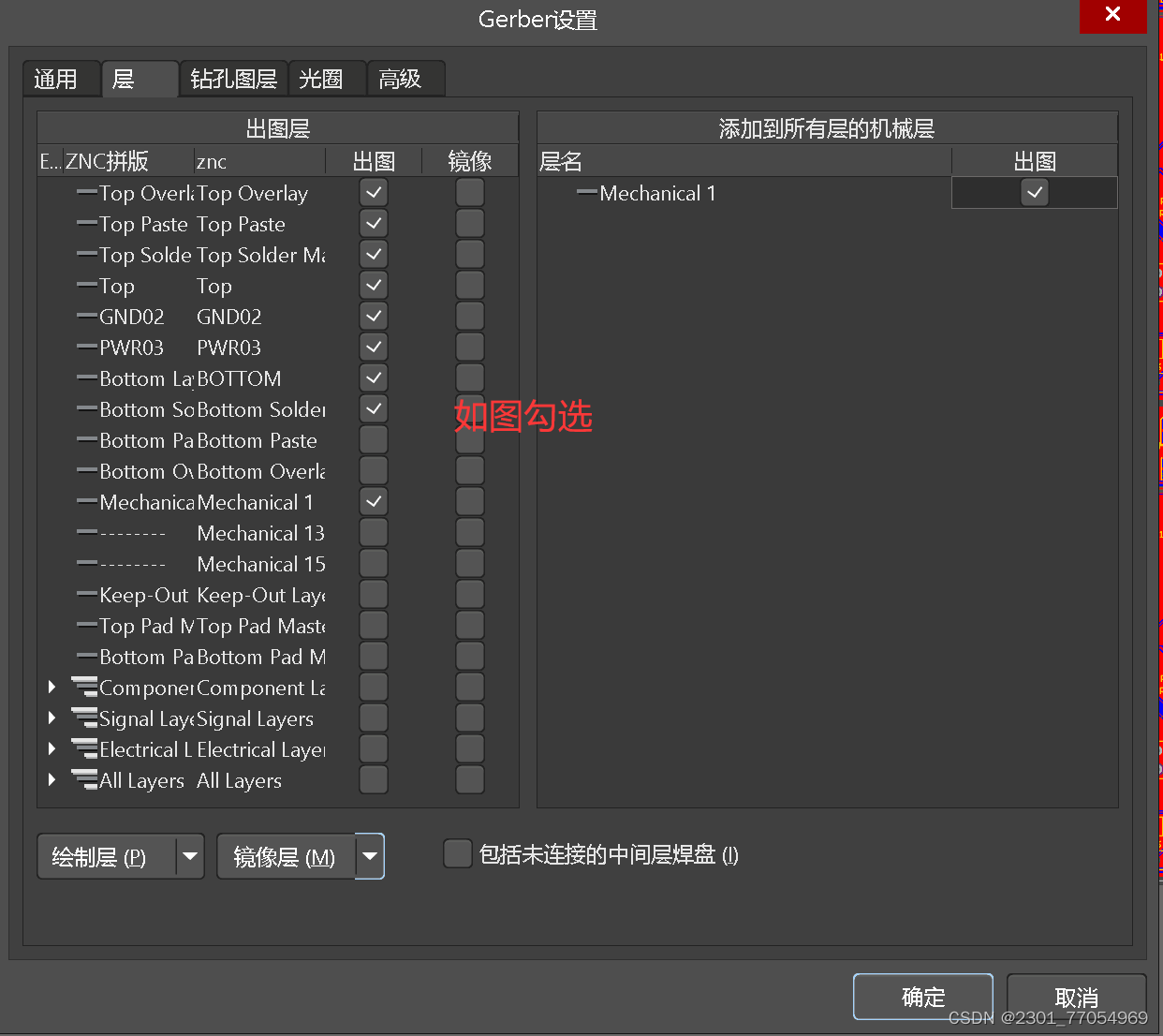

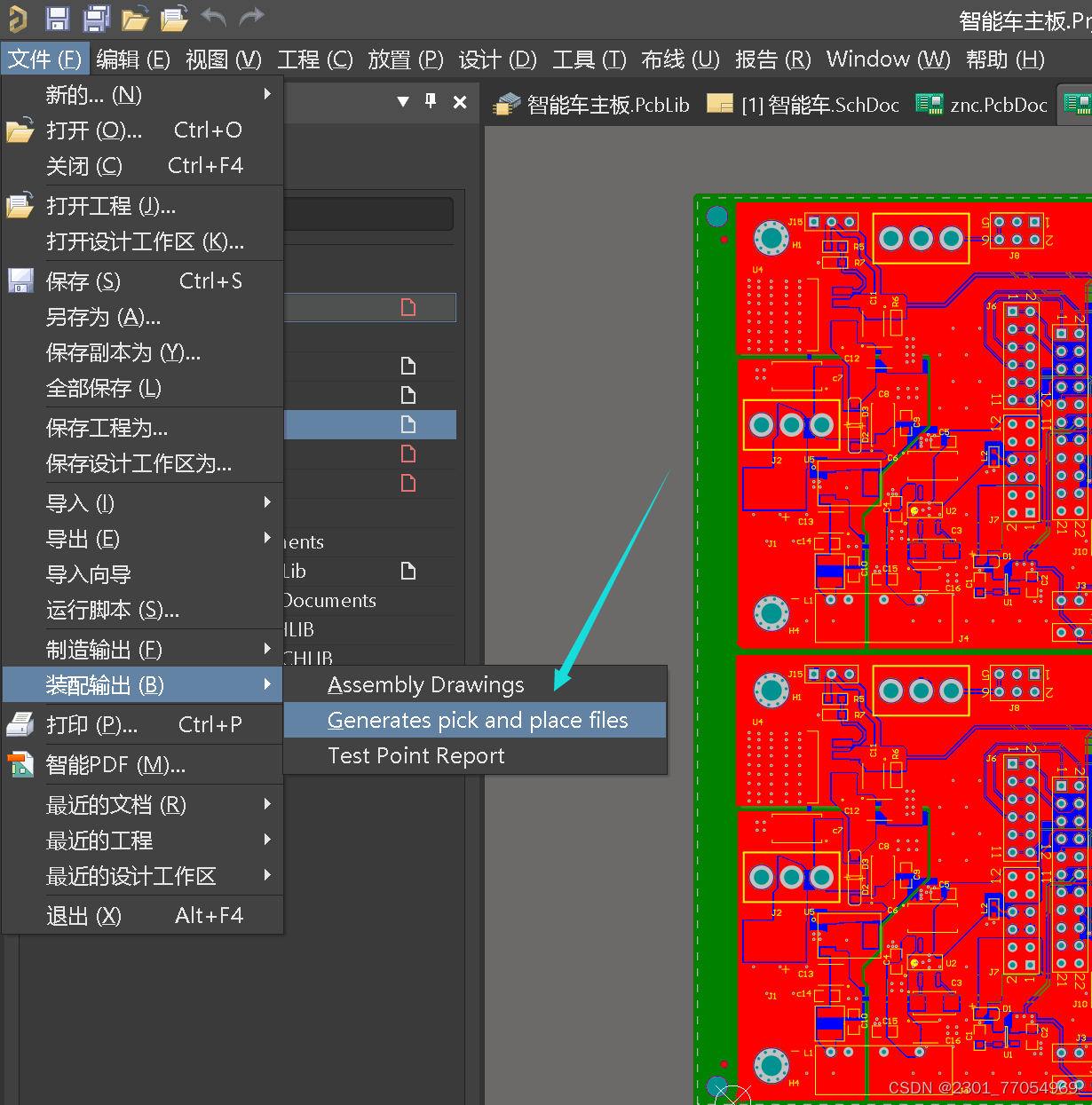

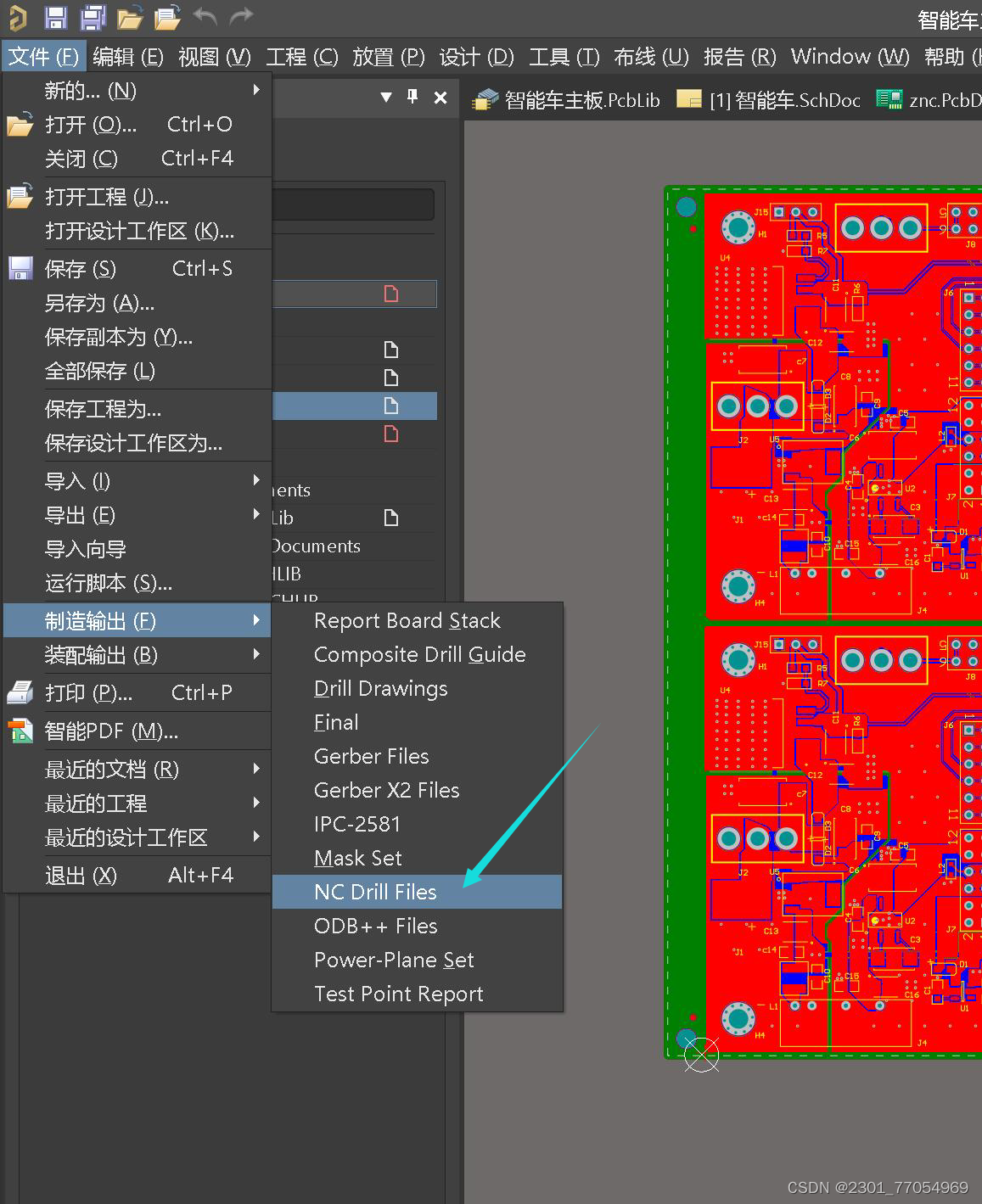

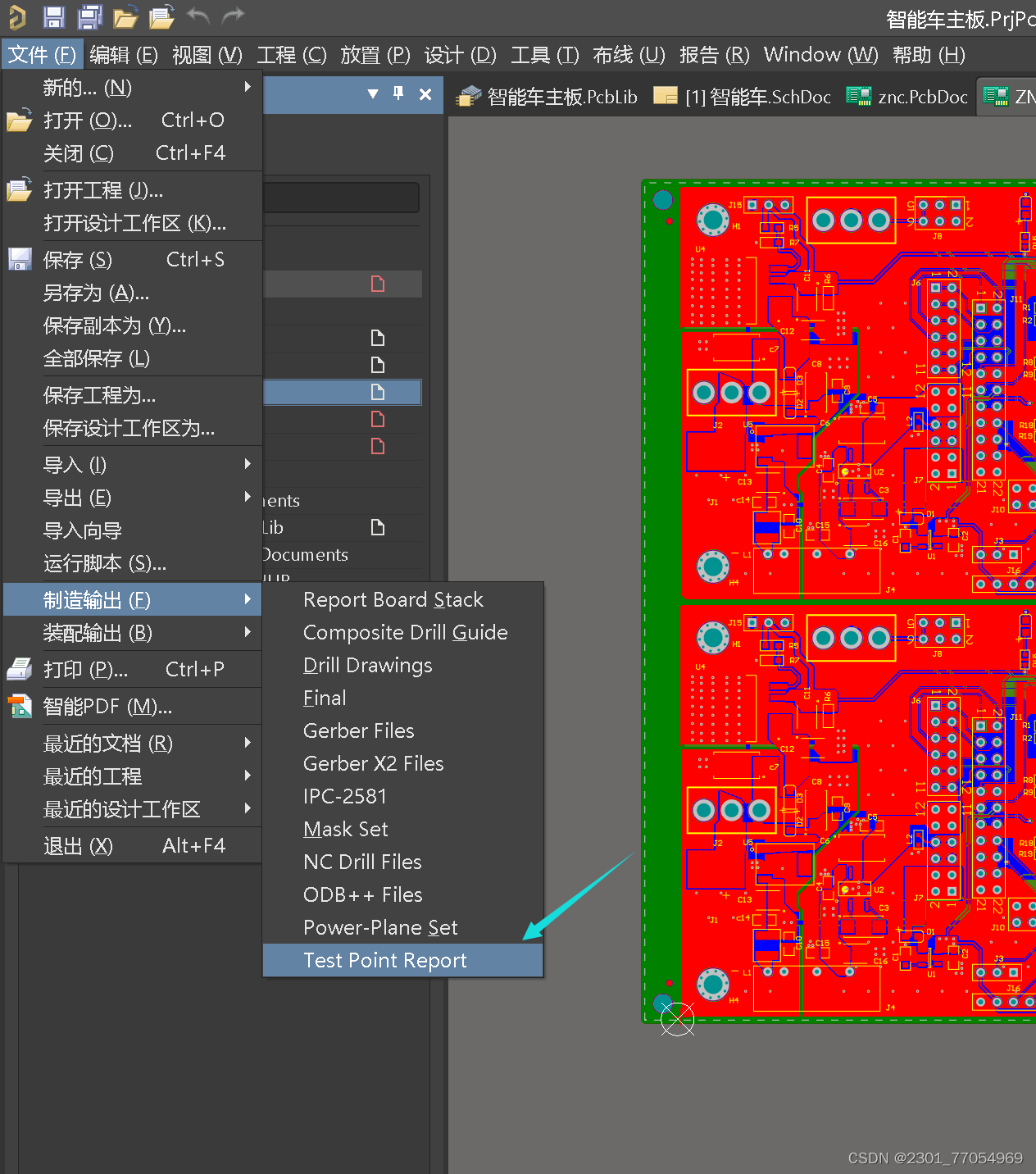

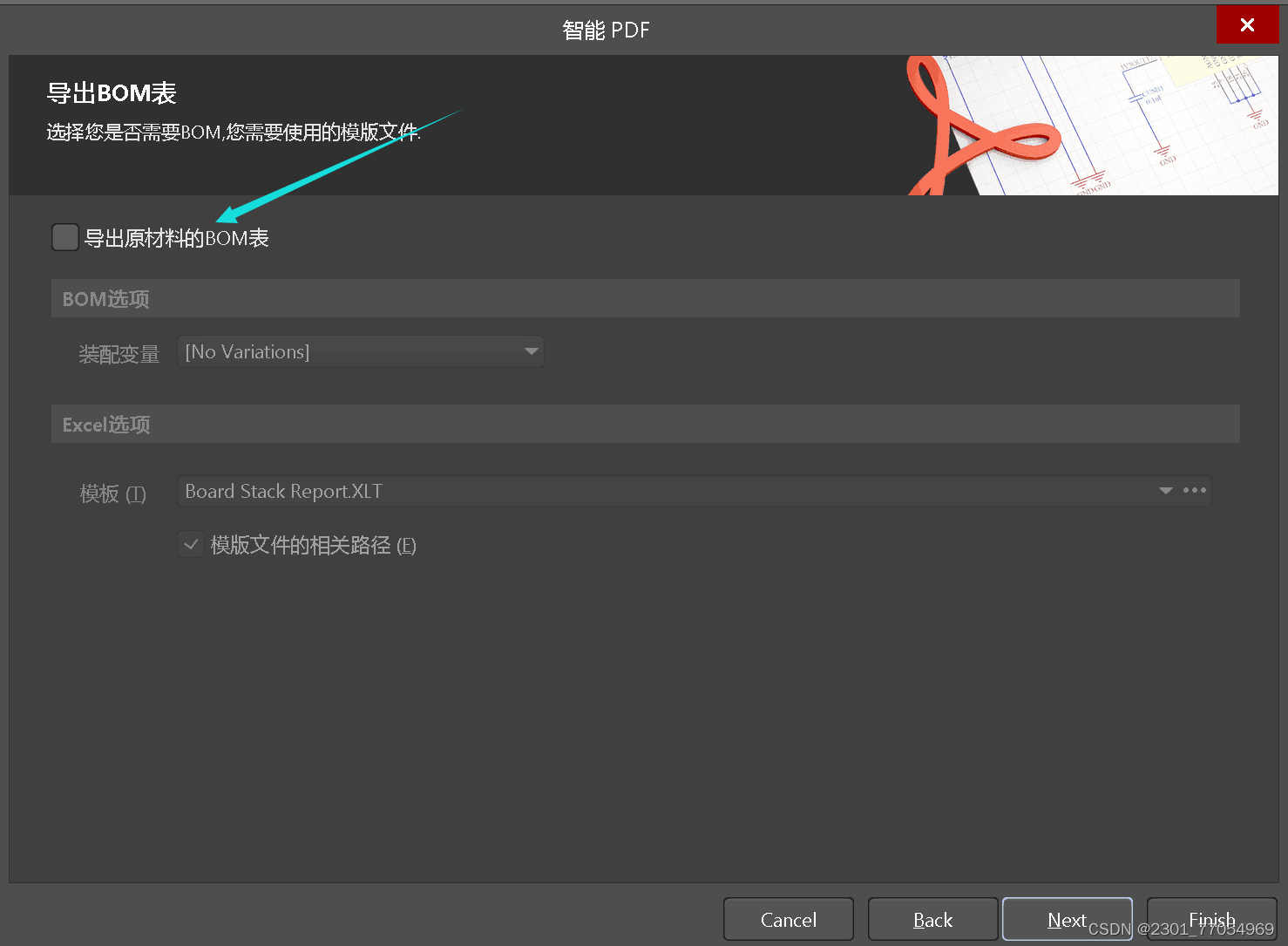

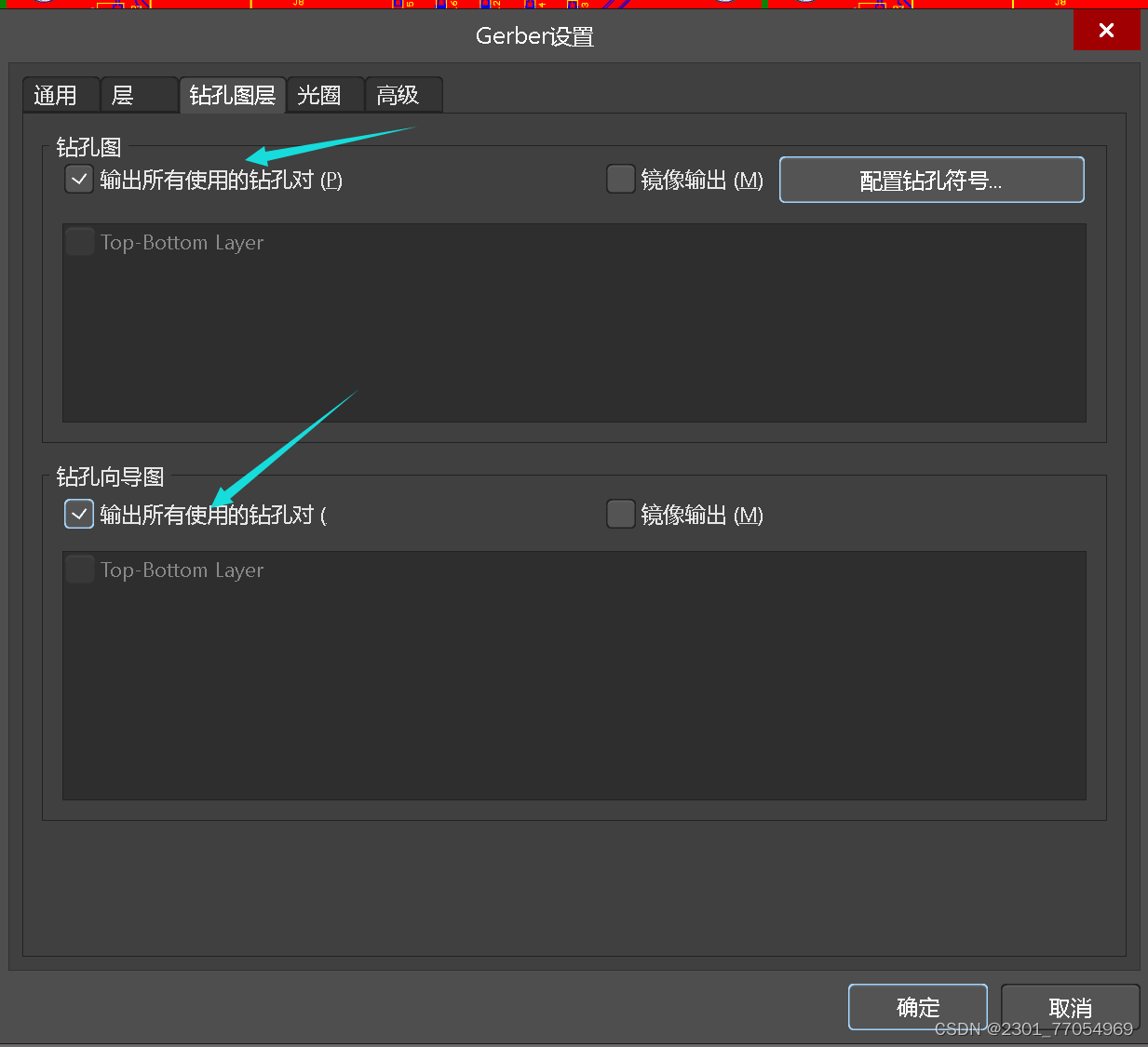

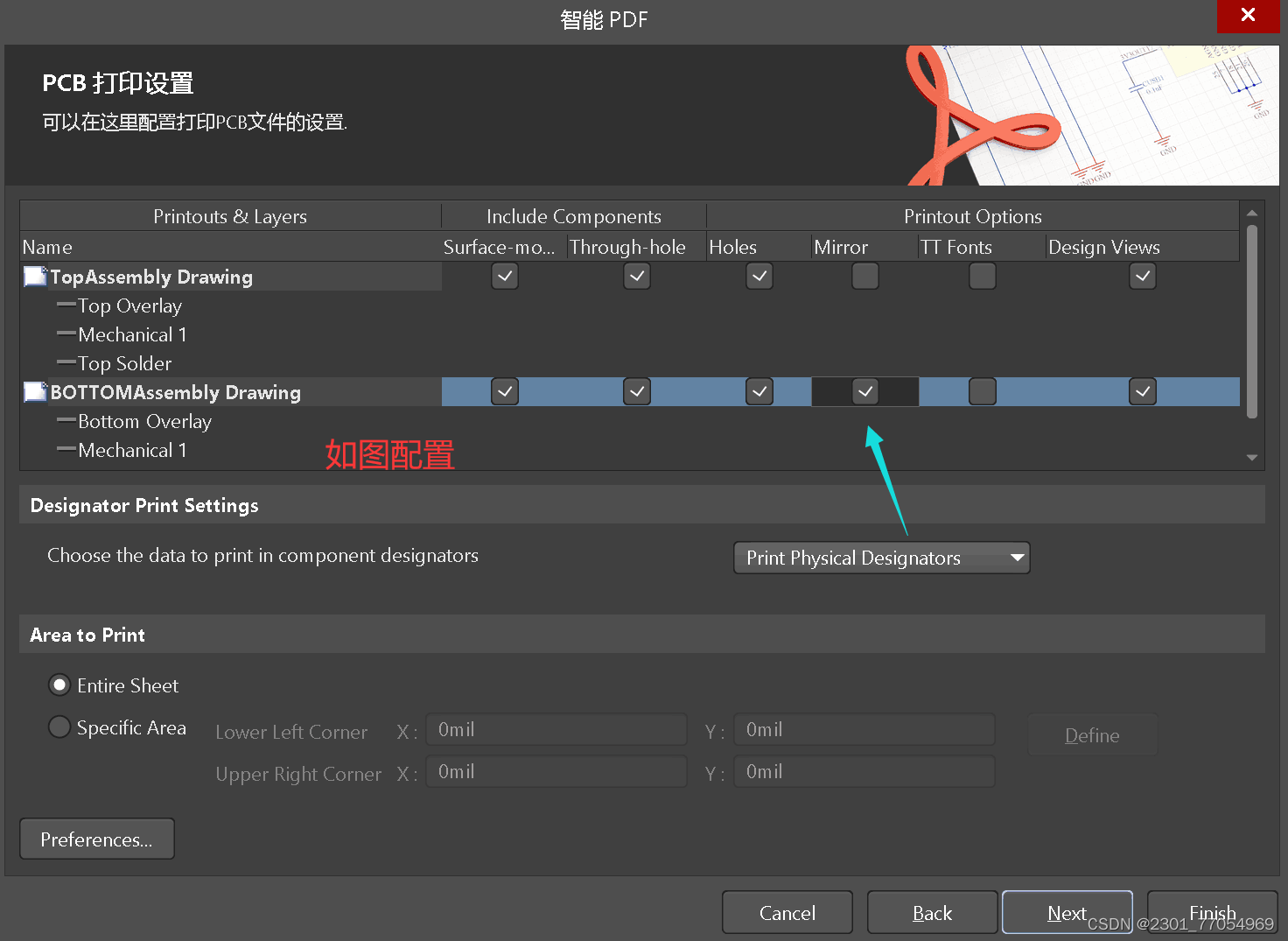

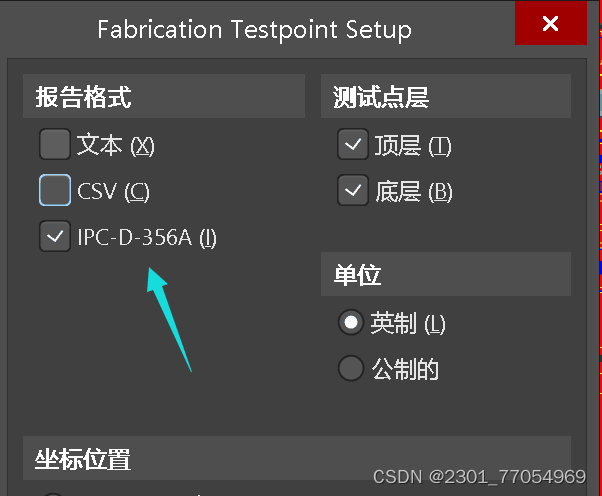

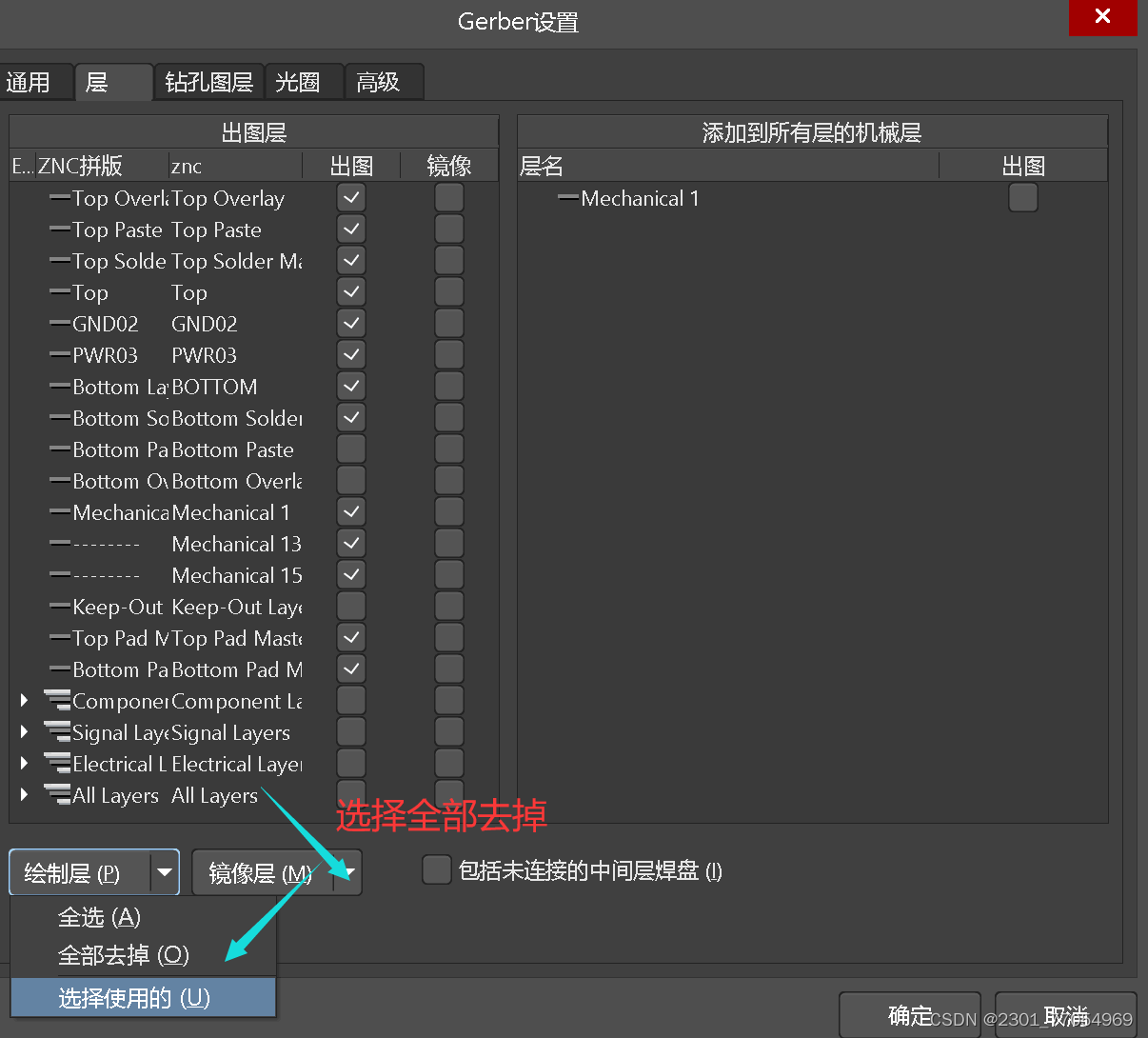

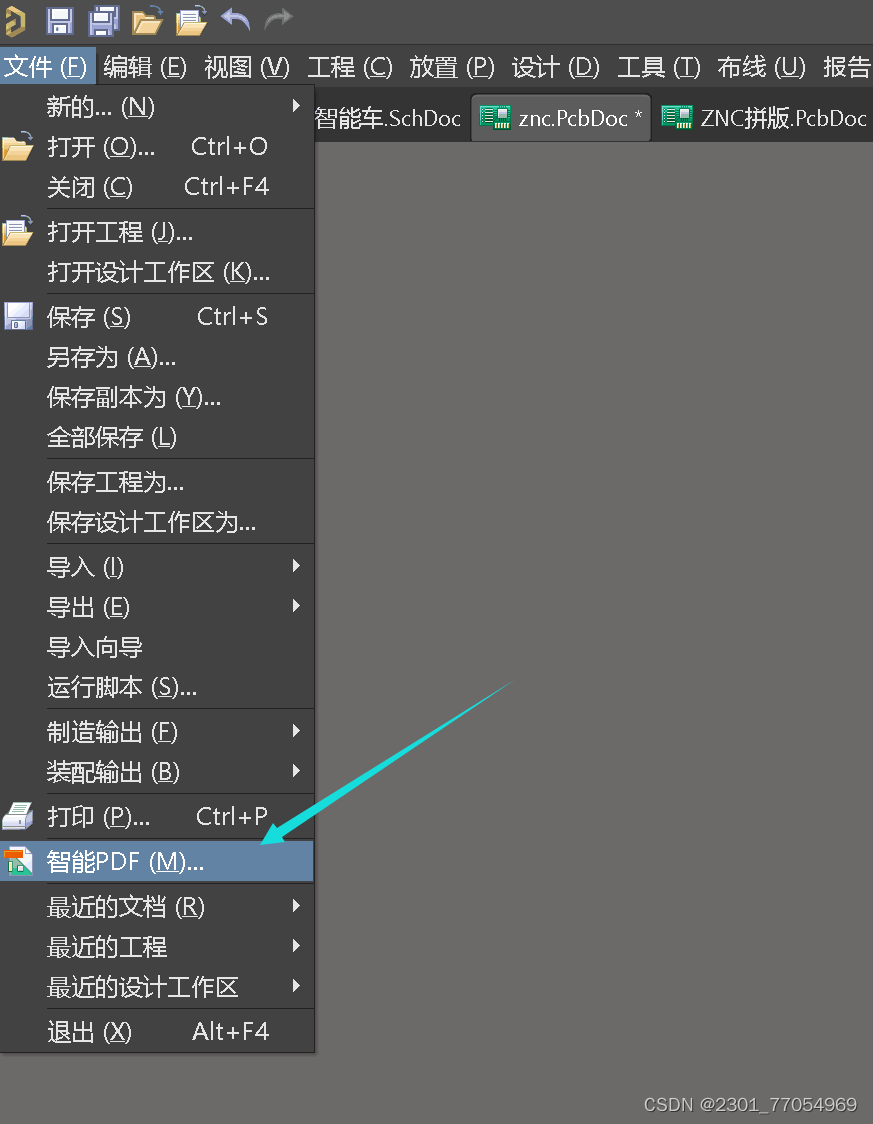

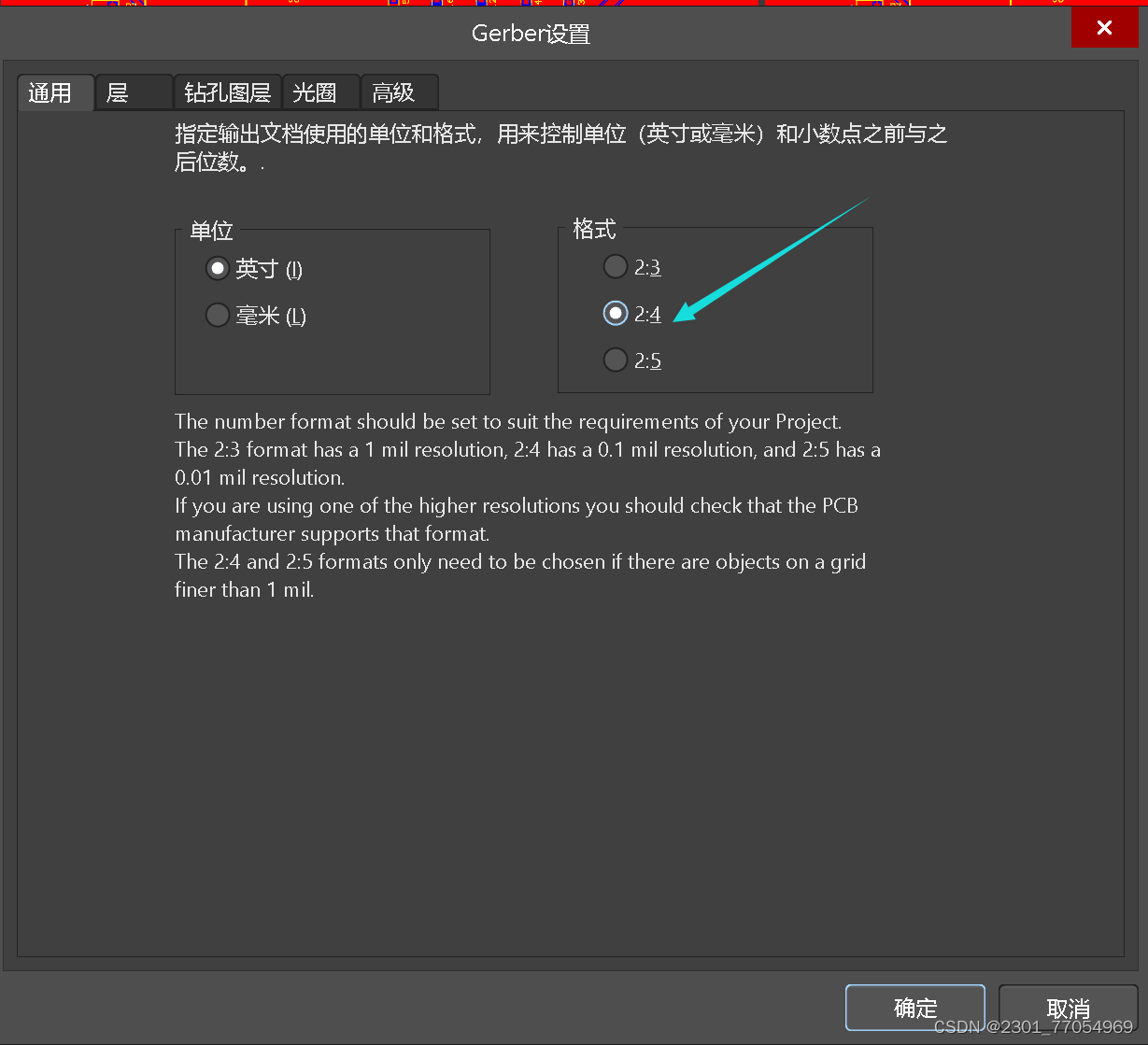

3、Gerber文件的输出

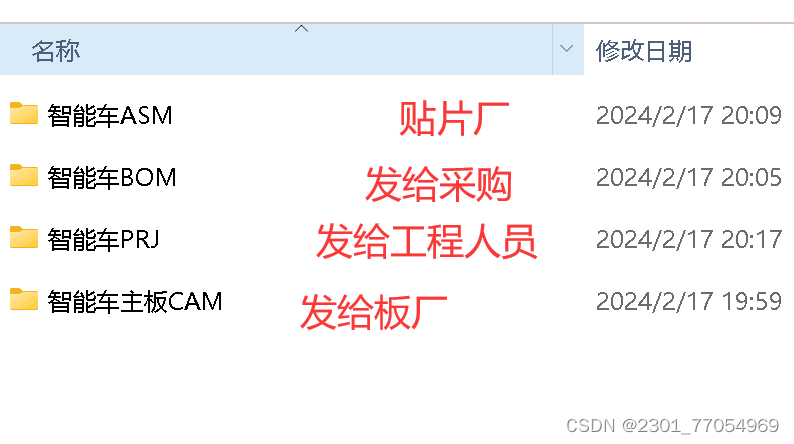

4、文件的整理
