CSM5133SE国产替代SPX3819参数对比

最近遇到一个案子，其中一颗LDO是用的SPX3819，需要进行国产化替代，SPX3819 是Exar公司（已被MaxLinear收购）推出的一颗带EN使能功能的，低噪声LDO稳压芯片，SPX3819M5-L-3-3采用的是3.3V输出电压值， SOT23-5封装。之前在逛论坛的时候看到一颗国产的，于是联系了样品测试了以下，这是一颗来自国产芯生美（CHIPSIMI）的耐压40V的低功耗系列LDO：CSM51系列，输出电压值齐全1.8V、2.8V、3.0V、3.3V、5.0V，根据规格书最终选择了CSM5133SE这个型号，3.3V输出，SOT23-5封装，可以完全pin to pin。

下面我们来看下国产芯生美的 CSM5133SE 和 EXAR的 SPX3819M5-L-3-3TR 的参数对比：

品牌	芯生美（ChipSimi）	Exar（MaxLinear)
型号	CSM5133SE	SPX3819M5-L-3-3TR
输入电压	2V-40V	2.5V-16V
输出电流	300mA	500mA
输出电压	3.3V	3.3V
PSRR	80dB	70dB
封装	SOT23-5	SOT23-5

1、芯生美CSM5133SE 输入电压范围明显比EXAR-SPX3819M5-L-3-3TR更宽更安全，高达40V，这样的耐压范围完全可以在更高的电压平台使用，比如：2串到6串锂电池或者9V、12V这样的供电电压。

2、芯生美CSM5133SE 与 EXAR SPX3819M5-L-3-3TR对比，输出电流要略差一些，在特定的压差下后者明显最大电流能力会更好，但实际应用中，一般来说LDO的电流带载能力要看实际使用时候的压差，压差相对较大的情况下，一般都是差不多的带载能力，因为封装决定了其芯片的最大允许功耗。最大允许功耗的公式：PD（最大）=（TJ（最大）-TA）/θJA。

3、PSRR，从纹波抑制比来看，芯生美CSM5133SE要略高一点SPX3819M5-L-3-3TR，PSRR（Power supply rejection ratio）又称纹波抑制比，是衡量电路对于输入电源中纹波抑制大小的重要参数，表示为输出纹波和输入纹波的对数比，单位为分贝（dB），其计算公式为：PSRR = 20log ( Ripple input / Ripple output ）从公式中可以看出PSRR越大，相同输入纹波在输出端的纹波越小，对于纹波有较高要求的射频和无线应用中，需要选用高PSRR的LDO。

4、封装完全P2P替换。

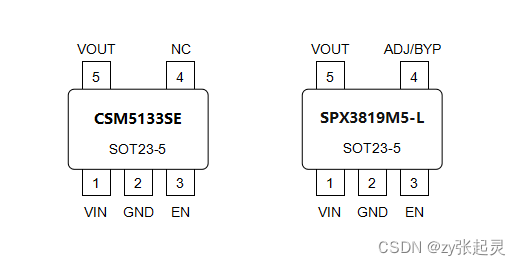

封装脚位对比

综上所述，芯生美（ChipSimi）CSM5133SE、CSM5150SE 完全可PIN 2 PIN国产化替代SPX3819M5-L-3-3TR、SPX3819M5-L-5-0TR，各方面来看，性价比更高，而且在性能不打折扣的前提下，给客户带来了实实在在的降本。
