随着电子产品的日新月异,产品智能化迅速崛起,与传统的电表相比较,人们还要费时费力去人工抄表,然后进行统计,而智能电表省去了中间的人力物力,直接可将数据通过Sub-G或者NB-IOT上传到网络上。
智能电表硬件设计要求具备以下功能:电能计量、电压电流采集、数据存储、实时显示、远程控制、自动断电等。
具体硬件设计如下:
- 采用高精度ADC芯片对电压电流进行采集,并通过电能计量芯片进行功率计算。
- 采用液晶屏显示电量、电压、电流等信息。
- 设计远程控制继电器,可通过网络控制断电和通电。
- 采用Flash存储芯片对电量数据进行存储。

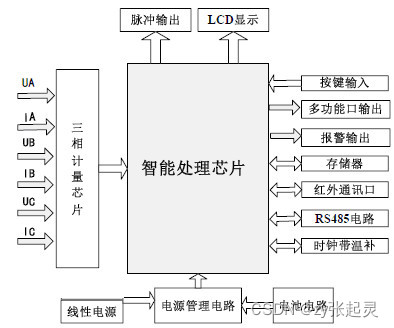

以下为智能电表的框图:
该智能电表框图包括:电池单元、电源管理单元、显示单元、无线通信单元等。
从上图可知,给主控芯片供电是采用LDO,而在此处选用的电源芯片需做以下考虑:
1. 前级的供电电压为12V,所以该电源芯片的输入电压范围要宽;
2. 需要高PSRR,减少干扰,芯片的输入是从市电转换过来的;
3. 高精度,需确保主芯片的稳定性;
该电源芯片,我们给其推荐芯生美的51系列的LDO,CSM5150SE、CSM5133SE,CSM5128SE它的优势在于:
1. 宽 输入电压2 - 40V,完全满足要求,可直接从12V转为5.0V或3.3V等,在中间省去12V转5V的芯片,节省成本。
2. PSRR=80dB(f=1KHZ),抗干扰能力非常强。
3. 输出精度±2%,提高系统的稳定性。
通过实测,芯生美CHIPSIMI 的CSM51系列的LDO:CSM5150SE、CSM5133SE,CSM5128SE是一颗宽电压,最高输入耐压可达40V,带EN功能,电流300mA,超低静态功耗2.5uA,高PSRR,在1KHz时的高PSRR值达到85dB,非常适合于噪声敏感的工业应用。这颗IC的内部集成了短路保护功能以及过热保护功能。
也建议在以下这些应用领域非常适用:
- 电池供电设备
- 电动工具
- 电表/水表/智能仪表
- 家庭局域网系统/烟雾传感器
- 家用电器/照明设备
从以上参数可知,CSM51系列是一颗在智能电表电源应用中的推荐选择。
