电路是通过电场和磁场介质传输电流的封闭路径。电子在回路上的流动构成了电流。电子通过“源”进入电路，可以是电池或发电机。源通过建立提供电动势的电场为电子提供能量。
电子通过负载离开电路，到达接地，从而完成一条封闭的路径。负载或输出可以是任何简单的家用电器，如电视、灯、冰箱，也可以是复杂的负载，如水力发电站上的负载。
简单的电路由电源（如电池）、作为导电介质的电线和负载（如灯泡）组成。电池为电子流向灯泡提供所需的能量。
基本电路元件
如上所述，电路是元件的互连。这些元素根据其产生能量的能力分为主动或被动元素。
有源电路元件
活性元素是那些可以产生能量的元素。示例包括电池、发电机、运算放大器和二极管。请注意，在电路中，源元件是最重要的有源元件。
能源，无论是电压源还是电流源，都有两种类型——独立源和从属源。独立电源的示例是电池，它为电路提供恒定电压，而不管流过端子的电流如何。
从属源的例子是晶体管，它根据施加到电路上的电压向电路提供电流。另一个例子是运算放大器，它根据施加到其端子的差分输入电压提供电压。
无源电路元件
无源元件可以定义为可以控制电子流过它们的元件。它们增加或减少电压。以下是被动元素的一些示例。
电阻器：电阻器反对电流流过它。对于线性电路，欧姆定律是适用的，该定律指出电阻两端的电压与流过它的电流成正比，比例常数是电阻。
电感器：电感器以电磁场的形式存储能量。电感两端的电压与流过电感的电流的变化率成正比。
电容器：电容器以静电场的形式存储能量。电容器两端的电压与电荷成正比。
电路的类型
直流电路
在直流电路中，施加的激励是一个恒定的源。根据有源和无源元件与电源的连接类型，电路可分为串联电路和并联电路。
串联电路

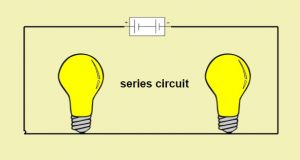

当多个无源元件与一个能量源串联时，这种电路称为串联电路。对于串联电路，流过每个元件的电流相同，电压被分压。在串联电路中，由于元件连接成一条线，如果其中有故障元件，则完整的电路充当开路。
- 对于连接在直流电路中的电阻器，其端子上的电压与通过它的电流成正比，从而保持电压和电流之间的线性关系。对于串联的电阻器，总电阻等于所有电阻值的总和。
- 对于串联的电容器，总电容等于所有电容值的倒数之和。
- 对于串联的电感器，总电感等于所有电感值的总和。
并联电路

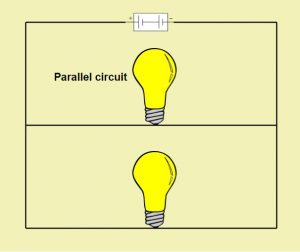

在并联电路中，所有元件的一个端子连接到源的一个端子，所有元件的另一个端子连接到源的另一个端子。
在并联电路中，当电流发生变化时，并联元件中的电压保持不变。如果并联元件之间有任何故障元件，则对电路没有影响。
- 对于并联的电阻器，总电阻等于所有电阻值的倒数之和。
- 对于串联的电容器，总电容等于所有电容值的总和。
- 对于串联的电感器，总电感等于电感值的所有倒数之和。
交流电路
交流电路是那些电路，其激励元件是交流电源。与恒定的直流电源不同，交流电源具有固定时间间隔的可变电流和电压。通常，对于高功率应用，使用交流电路。
使用电阻的简单交流电路
对于通过电阻的交流电，电流和电压的比值取决于电源的相位和频率。施加的电压会随着时间而不断变化，欧姆定律可用于计算在任何时刻通过电阻器的电流。
换句话说，如果在时间 t 秒处，电压值为 v 伏特，则电流将为：
i = v/r
其中 R 的值始终是常数。
上式表明电流的极性取决于电压的极性。此外，电流和电压同时达到最大值和零点。因此，对于电阻器，电压与施加的电流同相。

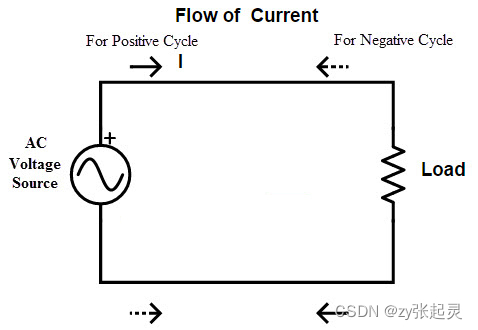

请看下面的电路图
当开关闭合时，电流通过电阻器，由下式给出
i=Im cos（ωt+Φ）
电压，V=IR=RIm cos（ωt+Φ）
对于电阻器，电压和电流值将同时上升和下降。因此，电压和电流之间的相位差为零。
使用纯电感的交流电路
缠绕在圆柱形磁芯上的细线线圈称为电感器。铁芯可以是空心芯（空心层压）或铁芯。当交流电流过电感器时，磁场也会发生变化。磁场的这种变化导致电感两端产生感应电压。根据楞次定律，感应电压使得它反对通过它的电流。
在源电压的前半个周期中，电感器以磁场的形式存储能量，在下半个周期中释放能量。
感应电动势如下
e=Ldi/dt
这里，L是自感。

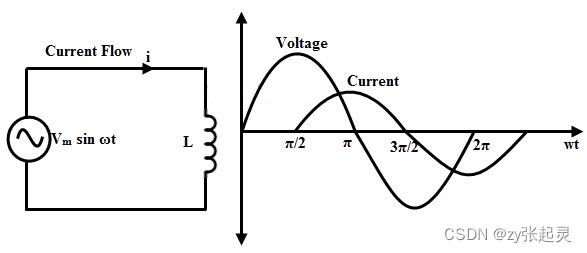

现在，施加的输入交流电压为 v（t）=Vm Sinωt
通过电感的电流为：I（t）=Im Sinωt
因此，电感两端的电压将为
e=L di/dt=wLI_m coswt=wLI_m sin（wt+90）
因此，对于电感器，电压将电流领先 90 度。
现在，电感器的电阻称为电抗，由下式给出
因此，阻抗或电阻与电感器的电流变化率成正比。
带电容器的交流电路
对于恒定的直流电源，电容器极板充电至施加的电压，暂时存储该电荷，然后开始放电。一旦电容器充满电，它就会在极板饱和时阻止电流流动。

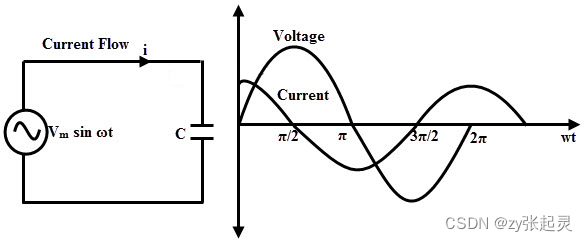

当交流电源电压施加到电容器上时，充电和放电的速率取决于电源频率。电容器两端的电压滞后于流过电容器的电流 90 度。
通过电容器的电流如下
e = Ldi/dt
容抗公式为：
e = Ld/idt
因此，交流电源的阻抗或电抗与电源频率成反比。
什么是短路和开路？
短路
电路中两根导体之间的电阻低或可忽略不计的连接称为短路。短路会导致产生更多的热量，并最终导致火花、火焰或烟雾。
短路可能是由于连接松动、绝缘故障、害虫突然咀嚼电线和旧电器造成的。使用短路防止损坏的最佳和常用技术之一是使用保险丝或断路器。
开路
开路是由于电路中断引起的。当电路中的任何元件未连接时，就会创建开路。虽然开路两端的电压具有一些有限值，但电流为零。
电路保护
在电路中故意安装薄弱环节称为电路保护。此安装的目的是防止由于短路、温度过高和其他损坏而造成的损坏。
电路保护装置可以是保险丝、断路器、晶闸管或开关。
