Platform Environment Control Interface（一）：认识PECI

前言

网上关于此协议的内容很少，自己又正好在学习，为了更深入地理解和掌握知识，发现之前忽略的细节或误解，进一步完善自己的技能，所以开始尝试将自己所学撰写为文章

---

一、PECI基本概念

PECI (Platform Environment Control Interface)：平台环境控制接口，是Intel处理器与管理控制器（例如，基板管理控制器，BMC）之间的通信接口。PECI提供了服务，允许管理控制器通过访问各种寄存器来配置、监控和调试平台。它定义了一个专用的命令协议，其中管理控制器作为PECI的发起者（originator），而处理器作为PECI的响应者（responder）。
简而言之，PECI是一种通信机制，使得管理控制器能够与Intel处理器进行交互，以配置、监控和调试系统的硬件环境。

二、PECI总线介绍

PECI总线上的设备分为host和client。host一般为管理控制器，client一般为英特尔CPU。client的地址范围0x30~0x37，host的地址为0x01。

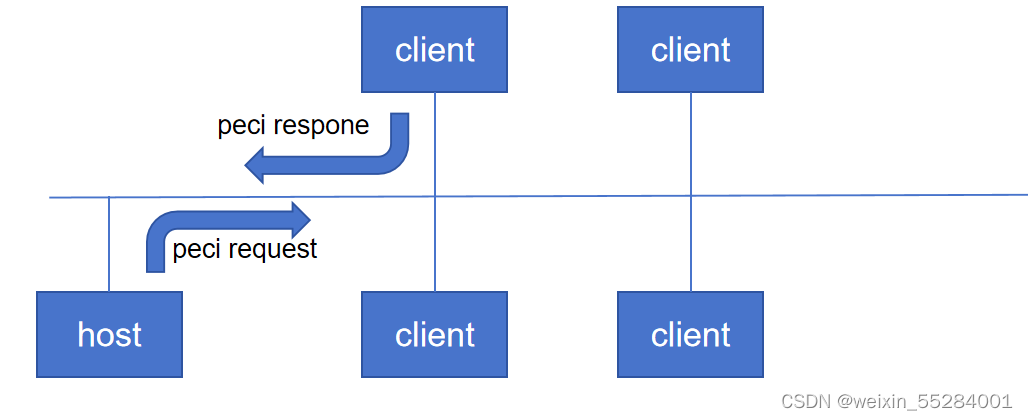

PECI通信，一般由host发出请求，client回复请求，client不会主动发送消息。PECI总线一般情况只有一个host，而client则为一个或者多个。PECI总线为一条单总线，所以PECI消息为一发一收，只有当host发送请求且得到回复后，才能发送下一个peci请求。

三、PECI协议

peci command

PECI有诸多功能：读取温度、功率、寄存器信息以及设置cpu功率等，每种功能都有对应的peci command实现。

Ping()

它用于枚举设备（即，检查系统中有哪些PECI设备）或者确定一个设备是否已被移除、关闭电源等。当向一个设备地址发送Ping()消息时，如果目标地址的设备能够响应，它将返回一个非零的“Write FCS”（Frame Check Sequence，帧校验序列）。

GetDIB()

GetDIB()用于返回reversion number和所支持的domains。reversion number指peci协议版本，版本越高支持的peci command越多，domains指SOC domains（在SOC设计中，Domain的概念经常用于描述不同的功能区域或模块，这些区域或模块在逻辑上或物理上被划分出来，以实现特定的功能或性能目标）

第一行为getdib请求帧，二、三行为gitdeb回复帧

GetTemp()

GetTemp()用于获取“die”的温度（die这里指处理器内部硅片），管理系统可以根据获取到的"die"温度来调节处理器的温度，比如通过风扇的转速。

RdPkgConfig()

RdPkgConfig()命令提供了对处理器内部的封装配置空间（Package Configuration Space, PCS）的读取访问权限。这个空间包含了各种与电源和热管理相关的功能设置和数据。
处理器通常支持的典型PCS读取服务可能包括访问温度数据（如前面提到的“die”温度）、能量状态、运行时间信息、DIMM（Dual Inline Memory Modules，双列直插式内存模块）的温度等。这些信息对于外部的热管理系统和电源管理系统来说是非常重要的，因为它们需要这些数据来做出适当的决策，如调整风扇速度、控制处理器的功耗等。

WrPkgConfig()

WrPkgConfig()命令提供了对处理器内部封装配置空间（Package Configuration Space, PCS）的写入访问权限。这个空间包含了各种与电源和热管理相关的功能和设置。
处理器通常支持的典型PCS写入服务可能包括电源限制（power limiting）、热平均常数编程（thermal averaging constant programming）等。电源限制允许管理员或系统根据需要对处理器的功耗进行限制，以防止过热或满足特定的能效要求。热平均常数编程则与处理器内部热传感器的工作方式有关，可以用于调整处理器如何对温度变化做出反应。

RdIAMSR()

RdIAMSR() PECI命令提供了对处理器中定义的特定于模型的寄存器（Model Specific Registers, MSRs）的读取访问权限。

RdPCIConfig()

RdPCIConfig()能够让用户读取处理器外部的PCI配置空间的信息。

RdPCIConfigLocal()

RdPCIConfigLocal()允许用户读取位于处理器内部的PCI配置空间。
一般内存信息会用RdPCIConfigLocal获取，因为内存并不是通过pcie bridge，而是通过Root Complex连接到CPU，最近几代CPU基本都将北桥集成到处理器内部，所以内存就相当于处理器内部PCI设备*（对于获取内存信息为何使用RdPCIConfigLocal()，我是这样理解的，如果不对还望指正）*。

WrPCIConfigLocal()

WrPCIConfigLocal()命令提供了对位于处理器内部的PCI配置空间的带外写访问

不同处理器支持的PECI command数量不一样，这里并未把peci command完全列出
