7.网络技术——VLAN的介绍以及相关配置（后附练习题）

目录

1.VLAN的介绍

VLAN：虚拟局域网（逻辑隔离）
VLAN的种类：
1）静态VLAN：基于端口划分
2）动态VLAN：基于MAC地址划分
VLAN用于分隔广播域：
1）物理分隔：比如多加几台路由器
2）逻辑分隔：多加一个VLAN
VLAN的优势：控制广播，增强网络安全性，简化网络管理

2.静态VLAN实验：

静态VLAN的范围：1——4094
配置静态VLAN的步骤：
1.创建VLAN
2.将交换机的端口加入到相应的VLAN中
3.验证VLAN的配置
静态VLAN有两种配置方式：VLAN数据库和全局配置

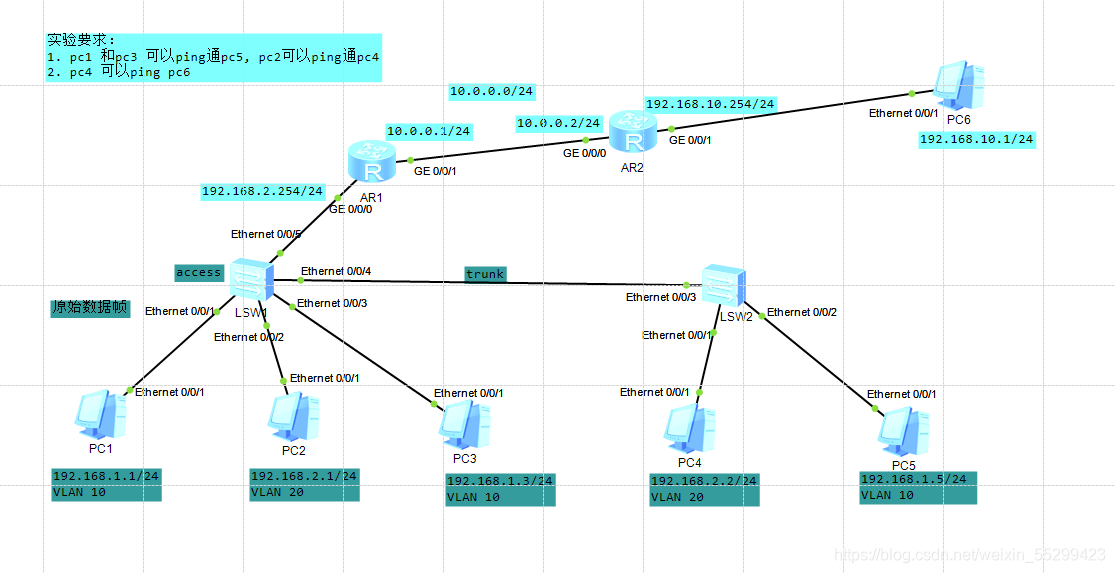

2.1 实验一：

1. pc1 和pc3 可以ping通pc5, pc2可以ping通pc4

2. pc4 可以ping pc6

r1

The device is running!
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname r1
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.10.254 24
[r1-GigabitEthernet0/0/0]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 10.0.0.1 24
[r1-GigabitEthernet0/0/1]q
[r1]ip route-static 192.168.10.0 24 10.0.0.2
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]dis this

r2

The device is running!

<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname r2
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 10.0.0.2 24
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 192.168.10.254 24
[r2]ip route-static 192.168.2.0 24 10.0.0.1
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]dis this
[r2]dis ip routing-table
[r2]ip route-static 192.168.2.0 24 10.0.0.1

sw1的代码：

The device is running!
<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys sw1
[sw1]vlan 10
[sw1-vlan10]vlan 20
[sw1-vlan20]int e0/0/1
[sw1-Ethernet0/0/1]p l a
[sw1-Ethernet0/0/1]p d v 10
[sw1-Ethernet0/0/1]int e0/0/2
[sw1-Ethernet0/0/2]p l a
[sw1-Ethernet0/0/2]p d v 20
[sw1-Ethernet0/0/2]int e0/0/3
[sw1-Ethernet0/0/3]p l a
[sw1-Ethernet0/0/3]p d v 10
[sw1-Ethernet0/0/3]int e0/0/4
[sw1-Ethernet0/0/4]p l t
[sw1-Ethernet0/0/4]dis this
#
interface Ethernet0/0/4
 port link-type trunk
#
return
[sw1-Ethernet0/0/4]p t a v a
[sw1-Ethernet0/0/4]q
[sw1]q

sw2的代码：

The device is running!
<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys sw2
[sw2]vlan 10
[sw2-vlan10]vlan 20
[sw2-vlan20]
[sw2-vlan20]int e0/0/1
[sw2-Ethernet0/0/1]p l a
[sw2-Ethernet0/0/1]p d v 20
[sw2-Ethernet0/0/1]int e0/0/2
[sw2-Ethernet0/0/2]p l a
[sw2-Ethernet0/0/2]p d v 10
[sw2-Ethernet0/0/2]int e0/0/3
[sw2-Ethernet0/0/3]p l t
[sw2-Ethernet0/0/3]p t a v a
[sw2-Ethernet0/0/3]q
[sw2]dis vlan

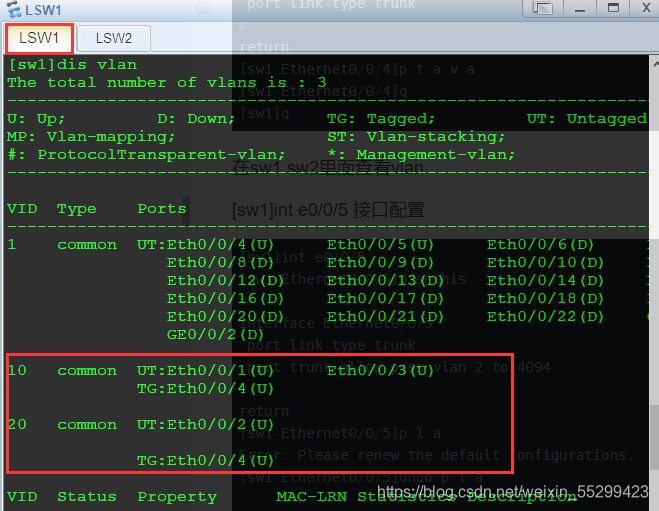

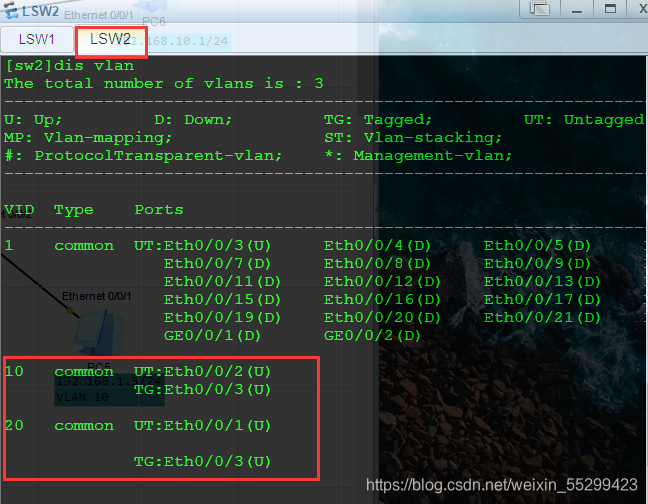

在sw1 sw2里面查看vlan

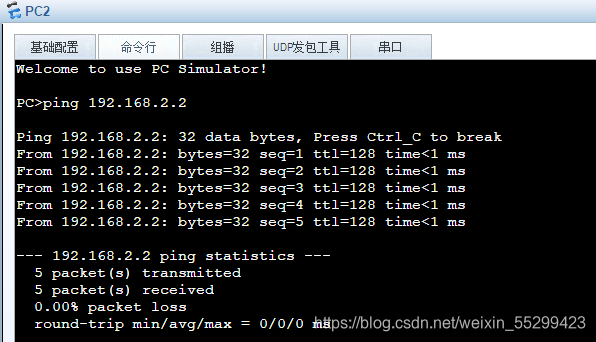

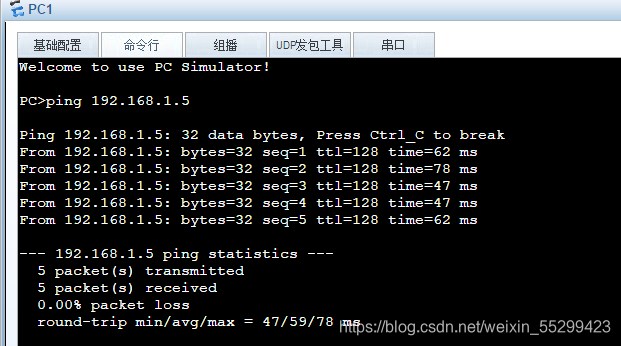

然后再来试一试pc1 和pc3 可以ping通pc5, pc2可以ping通pc4



第二个问题，需要 pc4 可以ping pc6，那么我们就需要在[sw1]int e0/0/5 接口 配置好，同时注意pc4跟pc6的网段是不一样的，由拓补图可以看出pc4直连交换机 2 的 0/0/1 口，要ping pc6 ，我们需要经过的是 交换机2 的 0/0/3 跟 交换机1 的0/0/4 、0/0/5口，交换机2 的 0/0/3 跟 交换机1 的0/0/4 是trunk模式，可传输任意vlan网段的数据，这里我们继续配置一下交换机1的0/0/5接口

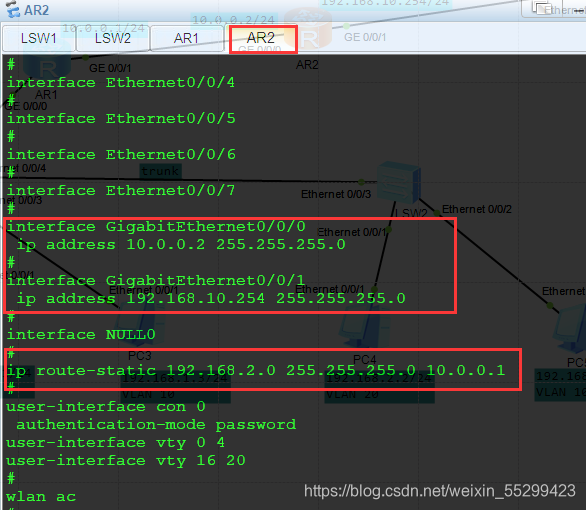

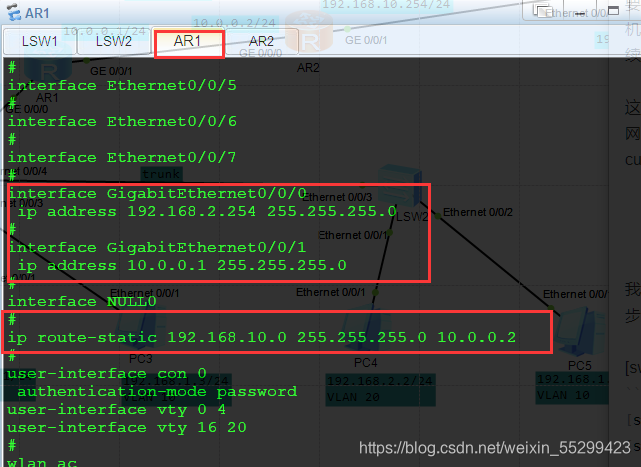

这之前 先配置好两个路由器的接口ip ，这里注意的是 r1的0/0/0 口，这个ip地址是pc4的 网关地址，然后自己规划好相对应的网段，完成静态路由的配置,之前我配置过，所以dis cu查看一下

我之前是配置的交换机1的0/0/5接口 trunk 且可经过所有网段，然后发现是ping 不通的，然后需要把 从pc4 出来的数据，带有vlan20的标签，而在在0/0/5口 没有设置这个vlan 20 的标签，所以需要配置成串口模式，且有vlan20的标签，这里可以直接配置串口模式，步骤如下图所示：
[sw1]int e0/0/5 接口配置

[sw1]int e0/0/5
[sw1-Ethernet0/0/5]dis this
#
interface Ethernet0/0/5
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
return
[sw1-Ethernet0/0/5]undo p t a v a//取消允许经过所有vlan网段的操作
[sw1-Ethernet0/0/5]dis this
#
interface Ethernet0/0/5
 port link-type trunk
 undo port trunk allow-pass vlan 1  //这里要注意的是：先把接口退出vlan，再undo删除vlan，不要直接删除vlan（undo vlan xx）因为可能有多个接口在vlan中，直接删除vlan就都没有了，我这个操作就是直接删除了vlan
#
return
[sw1-Ethernet0/0/5]p t a v 1//这里需要再添加进去，默认vlan 1
[sw1-Ethernet0/0/5]dis this//这里可以看到已经没有vlan允许通过的网段了
#
interface Ethernet0/0/5
 port link-type trunk//trunk 模式
#
return
[sw1-Ethernet0/0/5]p l a//重新设置模式access
[sw1-Ethernet0/0/5]dis this
#
interface Ethernet0/0/5
 port link-type access
#
return
[sw1-Ethernet0/0/5]p d v 20
[sw1-Ethernet0/0/5]dis this
#
interface Ethernet0/0/5
 port link-type access
 port default vlan 20
#
return

来看一下ping的效果：

2.2实验二：

实验要求：配置单臂路由使得全网互通

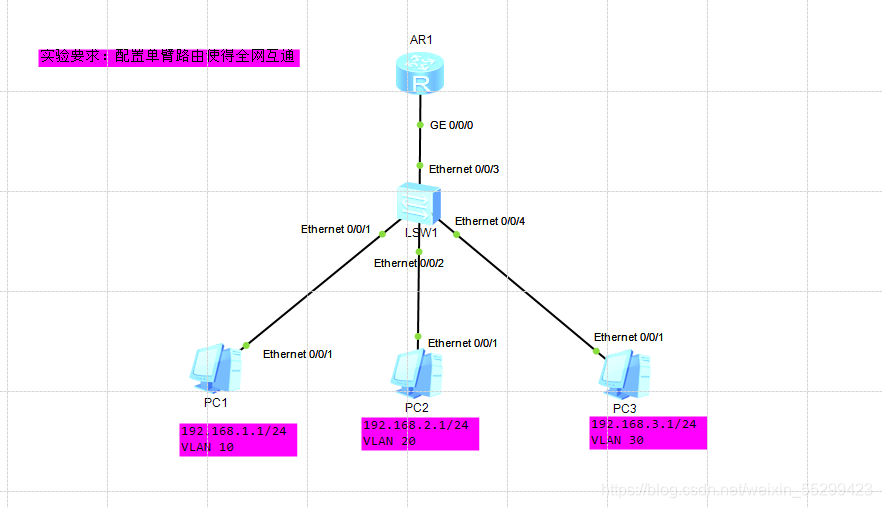

拓补图：

sw1里的代码：

<sw1>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan 10
[Huawei-vlan10]vlan 20
[Huawei-vlan20]vlan 30
[Huawei-vlan30]int e0/0/1
[Huawei-Ethernet0/0/1]p l a
[Huawei-Ethernet0/0/1]p d v 10
[Huawei-Ethernet0/0/1]int e0/0/2
[Huawei-Ethernet0/0/2]p l a
[Huawei-Ethernet0/0/2]p d v 20
[Huawei-Ethernet0/0/2]int e0/0/3
[Huawei-Ethernet0/0/3]p l t
[Huawei-Ethernet0/0/3]p t a v //因为连了路由器，允许经过所有网段的vlan
[Huawei-Ethernet0/0/3]int e0/0/4
[Huawei-Ethernet0/0/4]p l a
[Huawei-Ethernet0/0/4]p d v 30
[Huawei-Ethernet0/0/3]dis cu

r1里的代码：

##############################
<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname r1
[r1]int g0/0/0.1//进入端口
[r1-GigabitEthernet0/0/0.1]dot1q termination vid 10 //打标签
[r1-GigabitEthernet0/0/0.1]
[r1-GigabitEthernet0/0/0.1]ip add 192.168.1.254 24
[r1-GigabitEthernet0/0/0.1]arp broadcast enable //开启广播
[r1-GigabitEthernet0/0/0.1]int g0/0/0.2
[r1-GigabitEthernet0/0/0.2]dot1q termination vid 20
[r1-GigabitEthernet0/0/0.2]ip add 192.168.2.254 24
[r1-GigabitEthernet0/0/0.2]arp broadcast enable
[r1-GigabitEthernet0/0/0.2]int g0/0/0.3
[r1-GigabitEthernet0/0/0.3]dot1q termination vid 30
[r1-GigabitEthernet0/0/0.3]ip add 192.168.3.254 24
[r1-GigabitEthernet0/0/0.3]arp broadcast enable
[r1]q

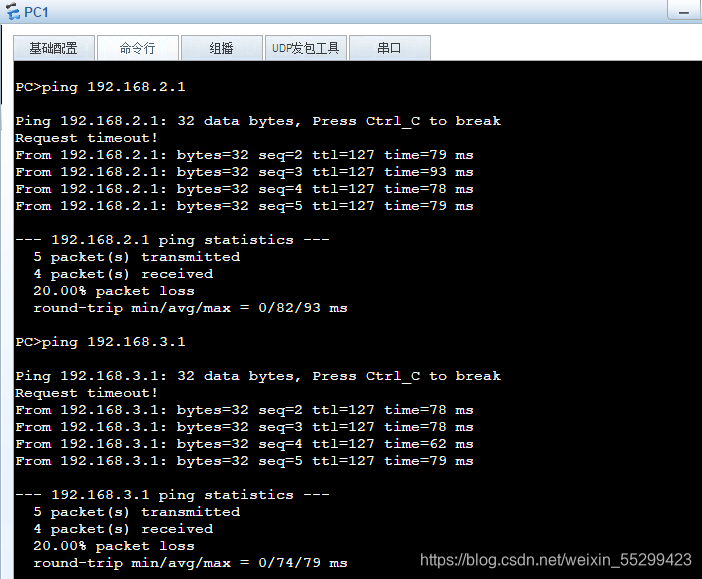

效果如图：
