ArcGIS是一个功能强大的地理信息系统（GIS）平台，由环境系统研究所（Environmental Systems Research Institute, Inc.，简称ESRI）开发。它为地理数据的收集、存储、管理、分析和可视化提供了一套完整的工具和应用程序。ArcGIS广泛应用于城市规划、自然资源管理、环境科学、公共安全、交通规划等众多领域，是现代地理空间分析的重要工具。
目录
1 arcgis基础介绍
arcgis制图包括分为软件基础、数据准备、制图步骤三部分，接下来详细介绍并实操。
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
首先打开arcgis的arcmap工具，这里以arcmap10.8为例。

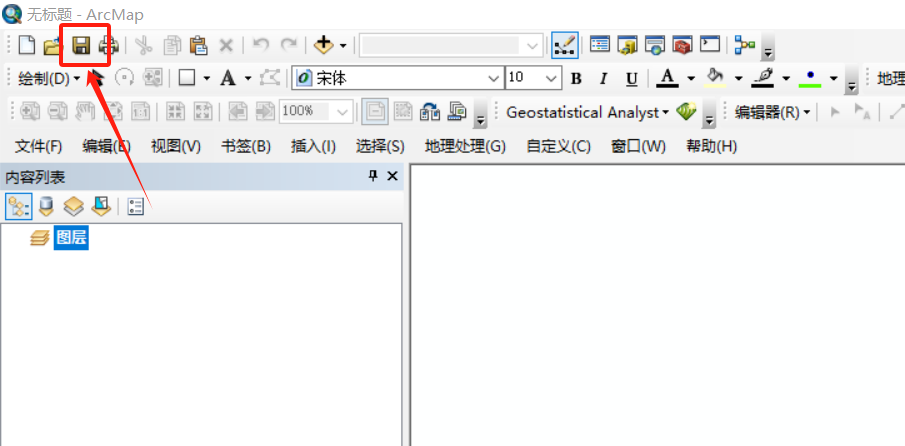

进入主页面后，先在上侧工具栏保存文件，防止文件丢失，可以自己选择文件保存位置。

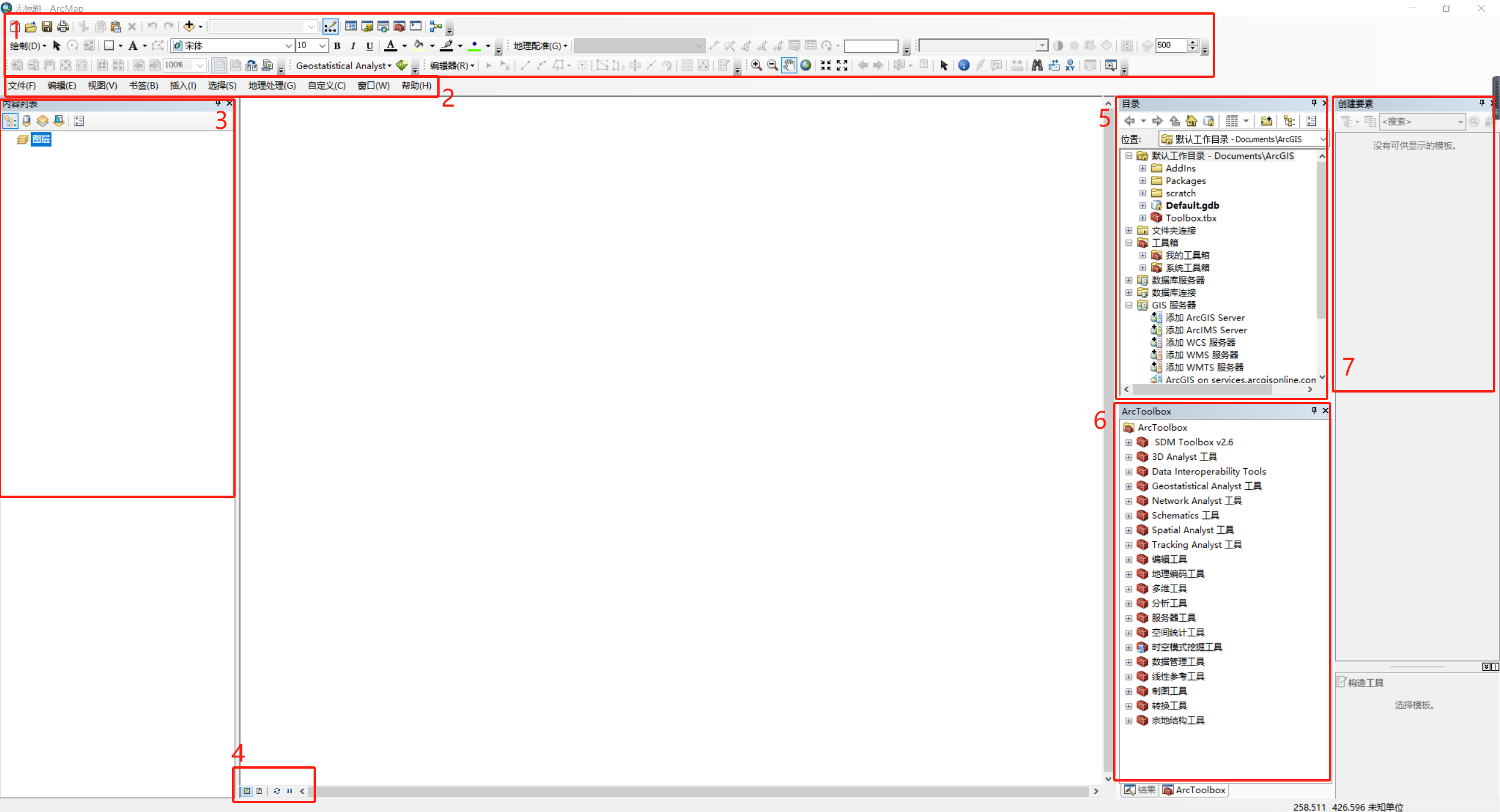

接下来，认识一下主要的结构构成：
1：窗口标准工具。arcmap常用的工具组成，包括、文件保存、添加数据、显示比例、调用编辑器工具条、内容列表窗口、Catalog目录、Serch搜索窗口、ArcToolbox窗口、Python窗口、模型构建器窗口等。同时包含一些自定义的如编辑窗口工具。
2：主菜单主要包括文件、编辑、视图、书签、插入、选择、地理处理、自定义、窗口和帮助10个子菜单。
3：地图显示窗口。用于显示地图包括的所有地理要素。
4：视图窗口。最左侧为主视图，第二个按钮为制图窗口。
5：目录。用于链接文件。
6：工具箱。包含arcmap所有的工具，如分析工具、管理工具、转换工具等。
7：编辑窗口。用于基础的绘制。
2 基础数据准备
想要绘制地理位置概况图，需要包含一些基础的数据，如：
行政边界、区划、地形等其他地理要素。

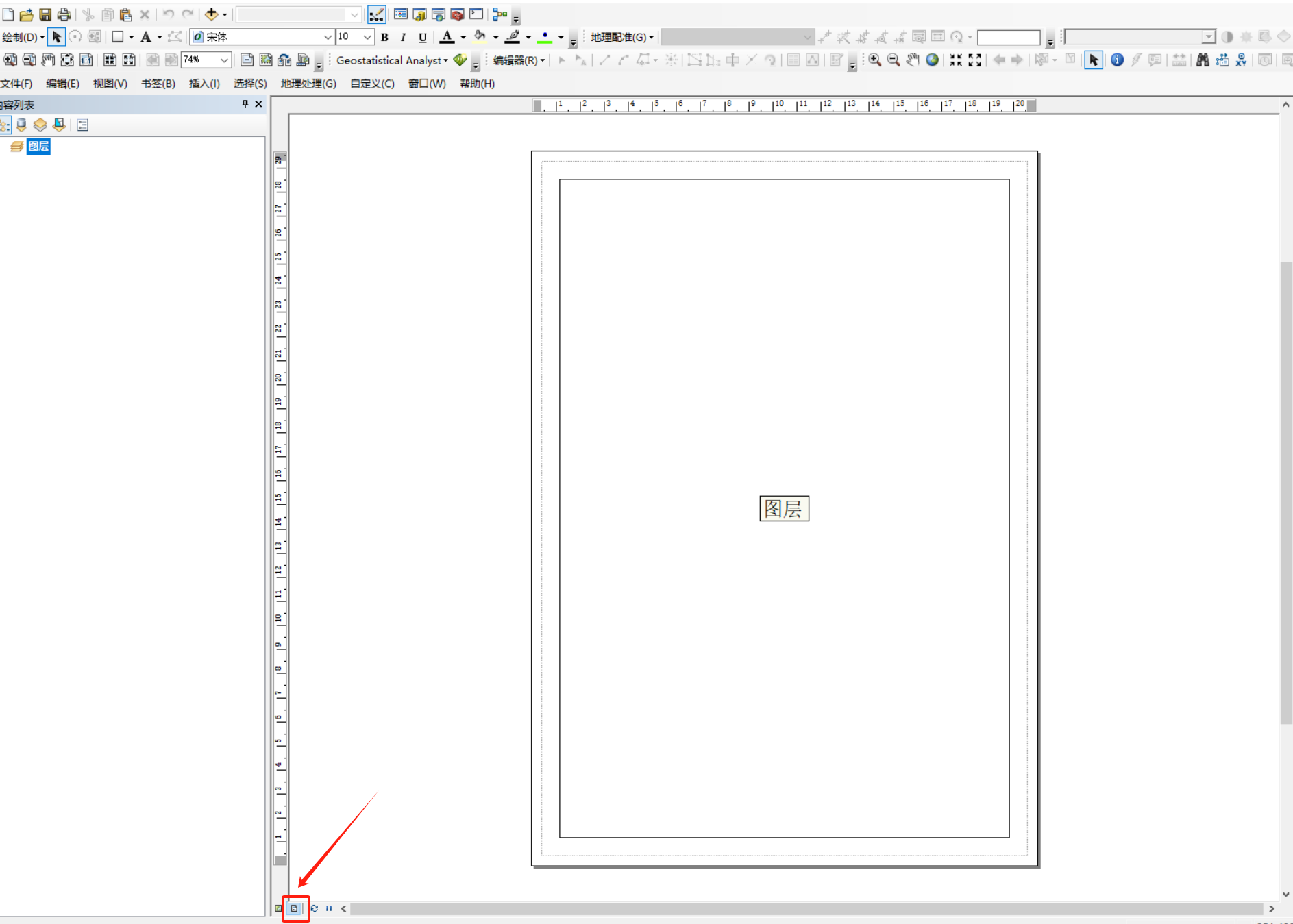

首先把视图切换到制图窗口。
这里我们调整一下页面布局。

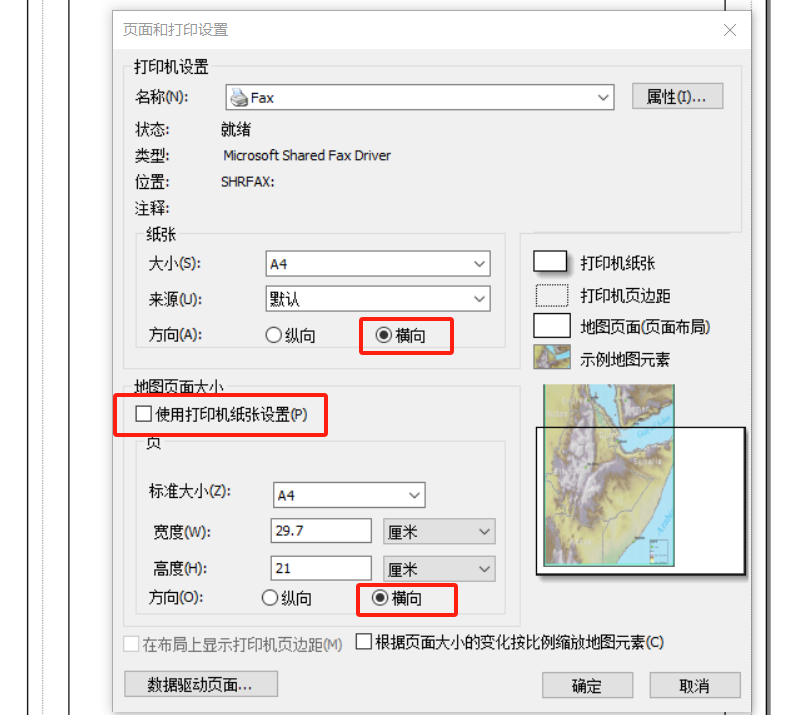

右键空白处，调出页面设置，将打印纸张设置为A4横向。

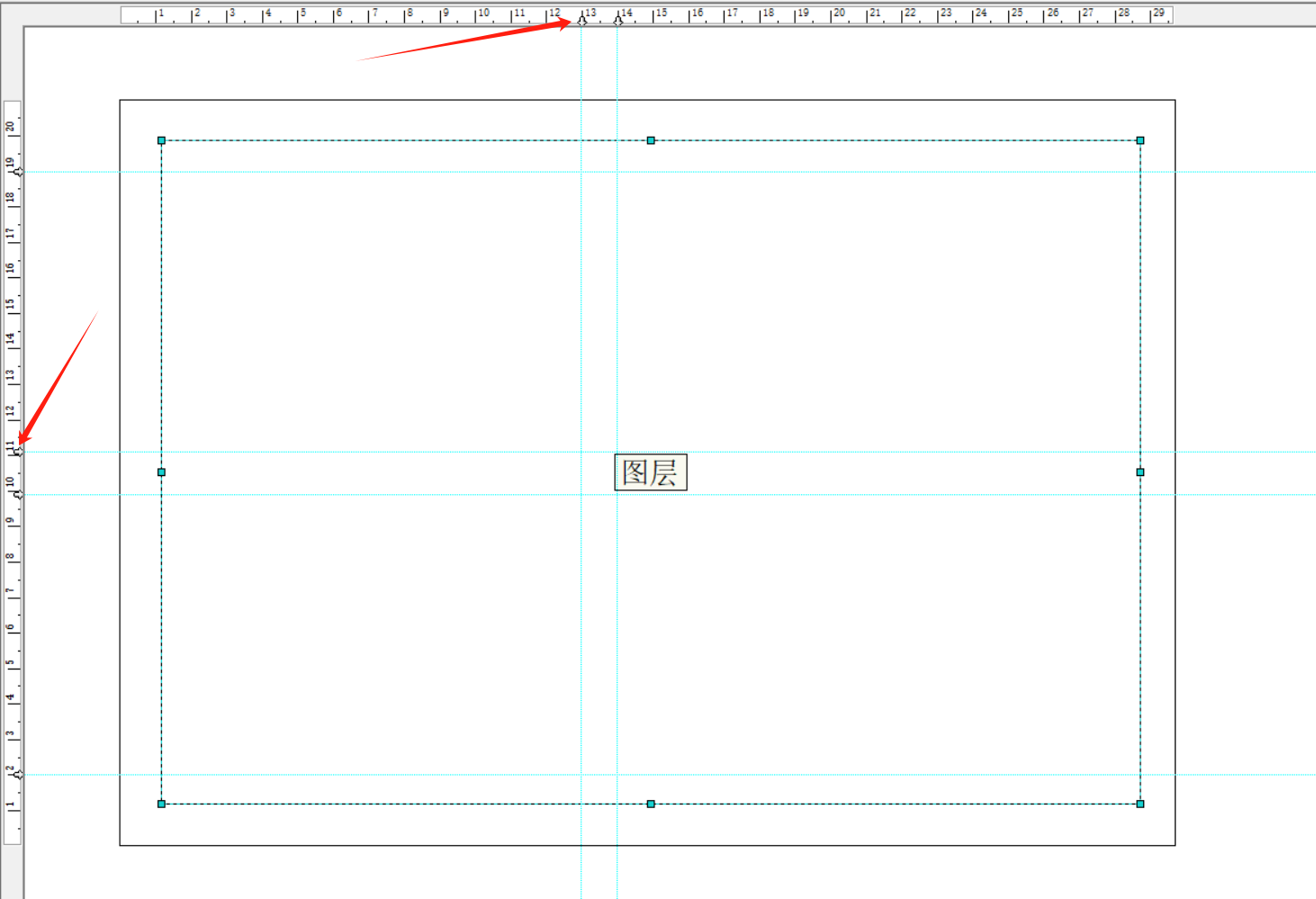

点击刻轴可以设置参考线，首先多页面进行设计与构思。

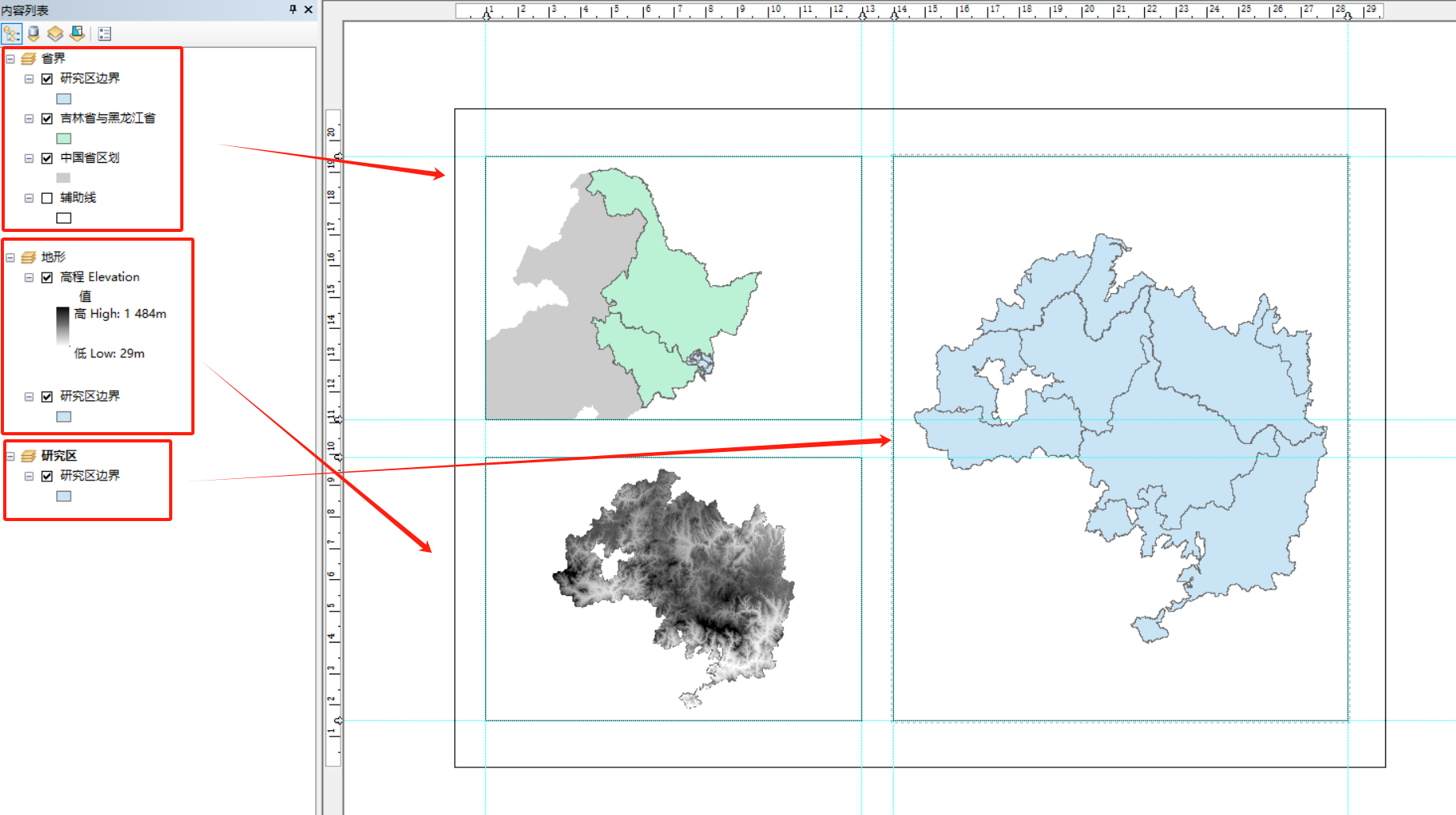

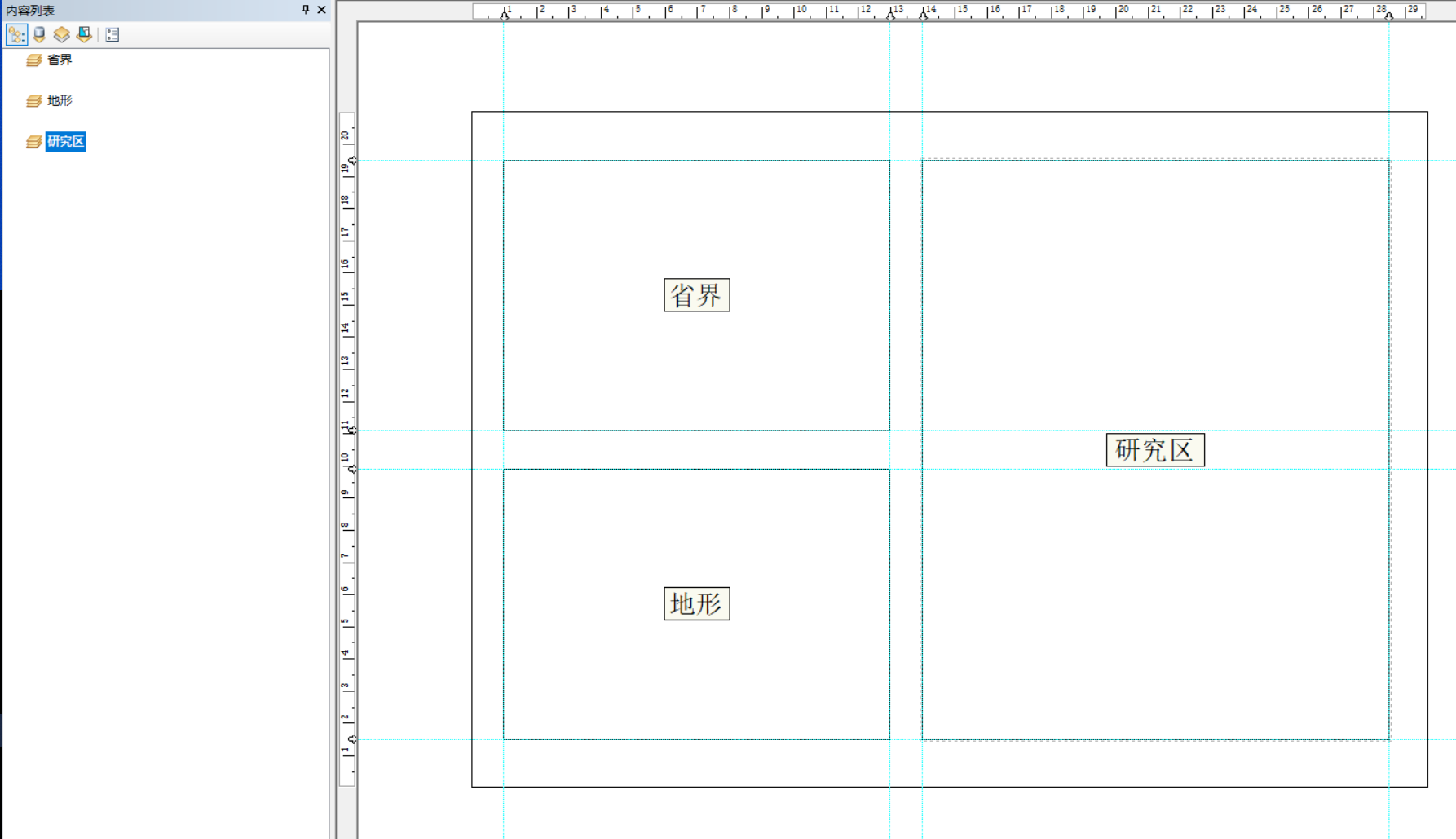

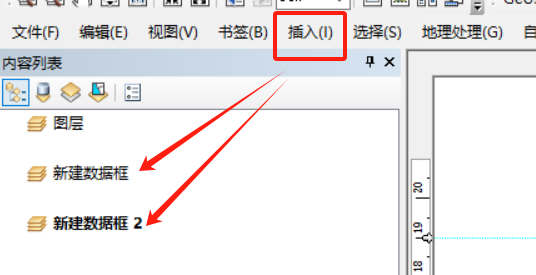

点击主菜单工具栏：插入--数据框，加载不同的窗口，并对窗口重命名。

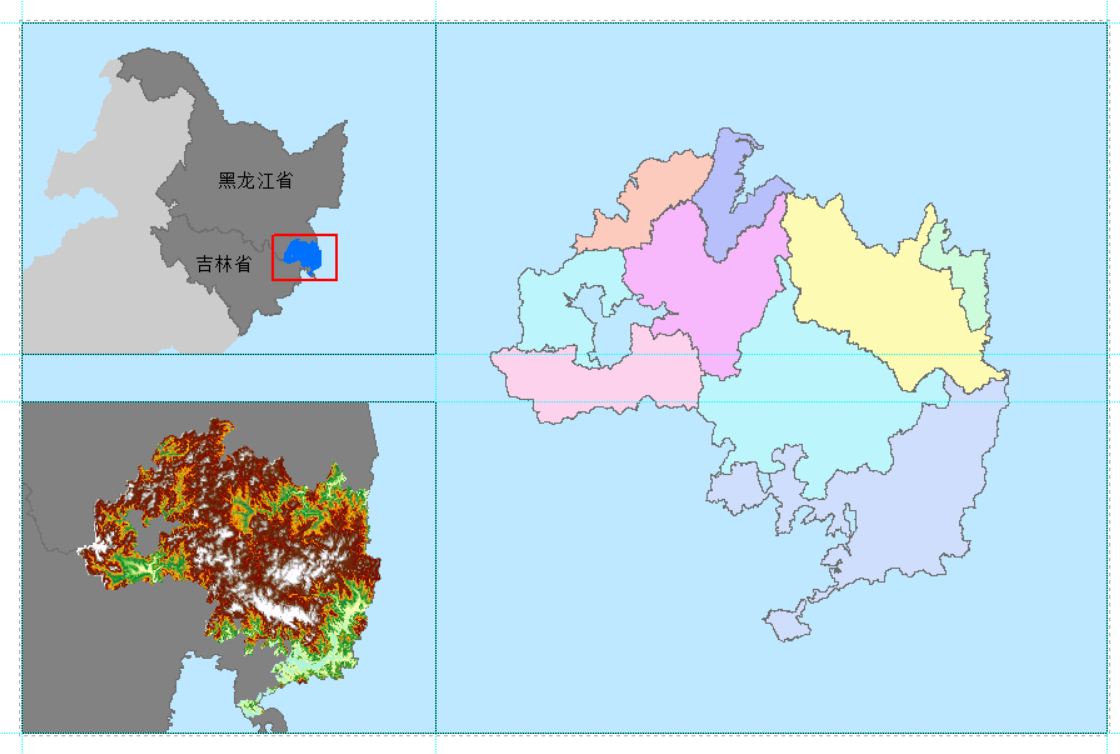

将新加载的窗口设计到合适的位置。
接下来，在相应的数据框下，加载合适的数据。
3 数据框制图
3.1 省界数据框制图
制图需要一步步来，首先处理省界之图框。
首先统一投影，统一Albers投影。
选中“省界”，右键点击“属性”，在弹出的对话框里选择“坐标系”，选择“Albers”。

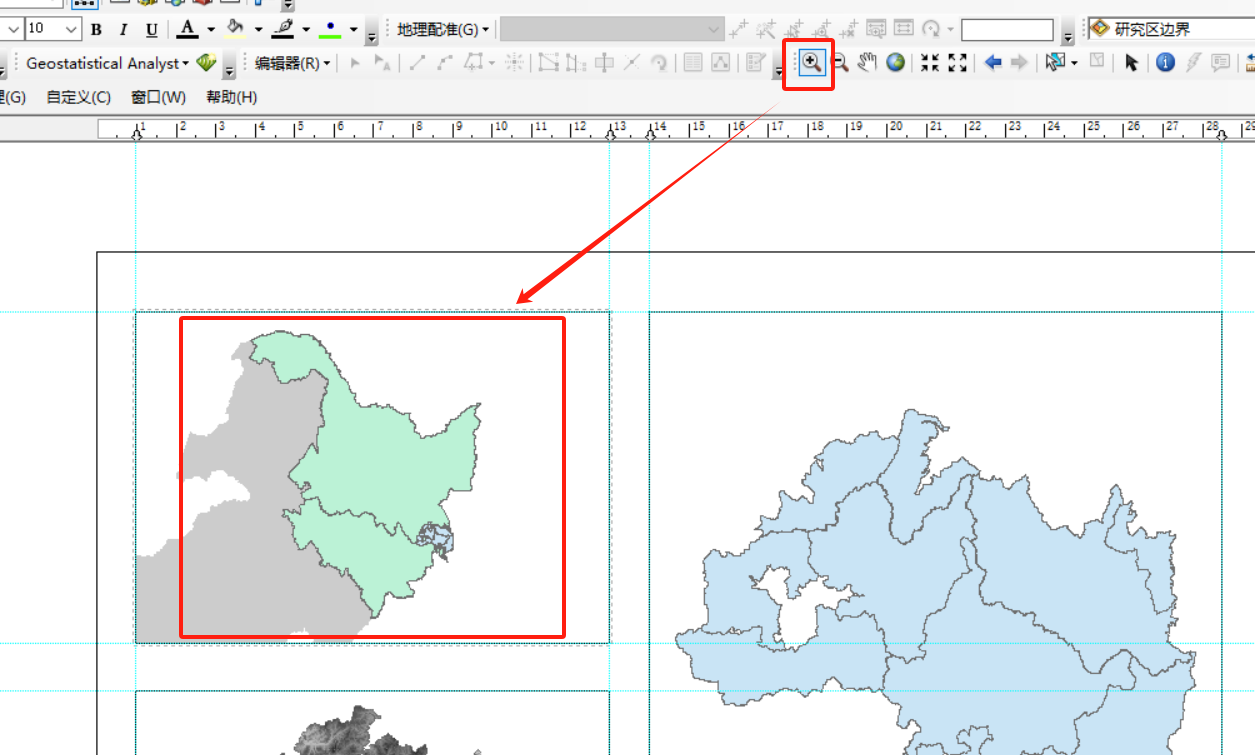

点击主界面工具栏的“放大”功能，框选住整个研究区范围，在数据框内进行合适的扩大/缩放。
对底图层颜色进行修饰，并添加辅助线使研究区更醒目。

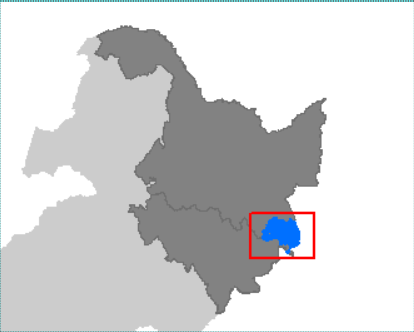

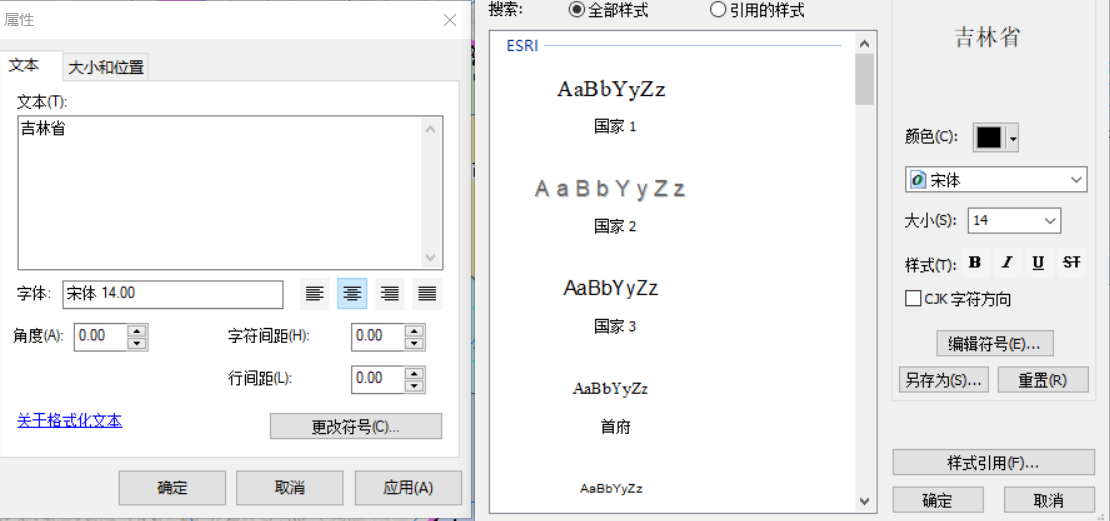

添加文字注记，主菜单工具栏--插入--文字，输入文字，双击可进入文字属性，可以设置字体、字号、颜色等。

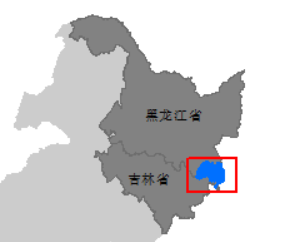

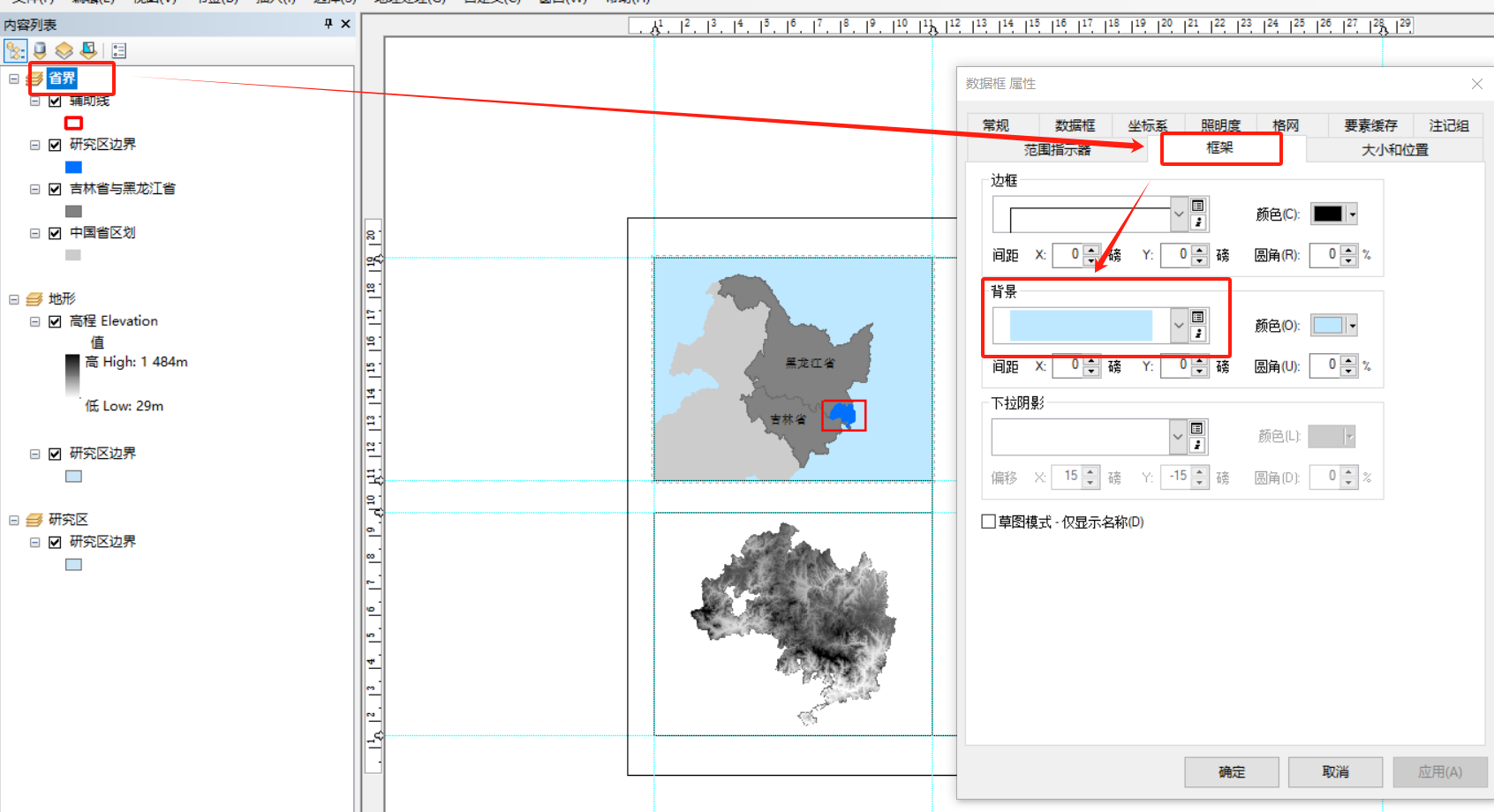

双击“省界”数据框，进入属性界面，选择“框架”，可以更改背景颜色。
3.2 地形数据框制图

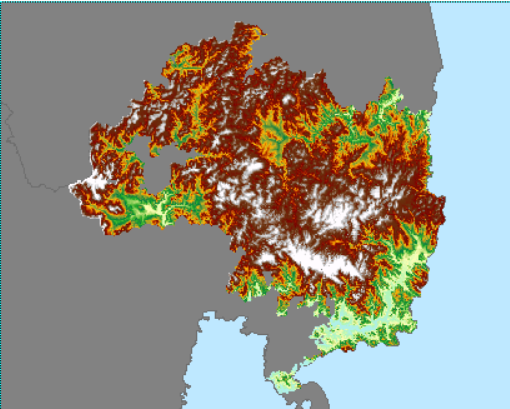

加载地形数据，并赋予合适的颜色。

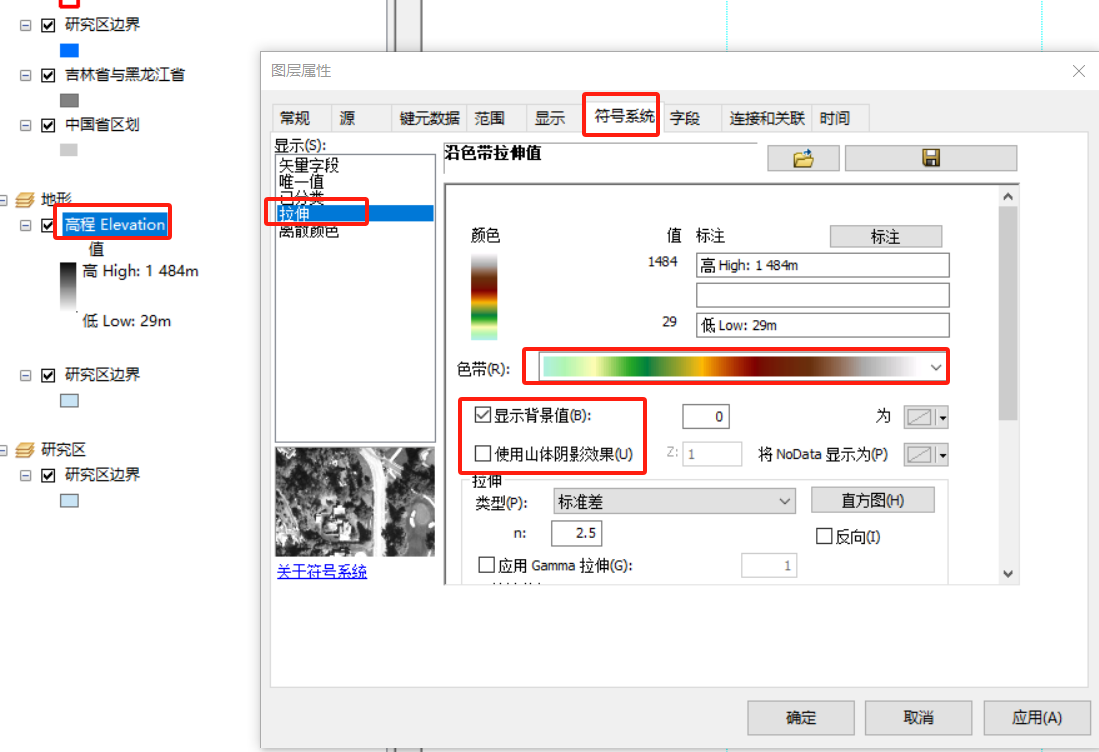

右键“地形”进入属性界面，选择“符号系统”，选择“拉伸”，定义一个较美观的颜色，并根据需求进行其他参数的设置。
这里为了美观，重复加载了“省界”的矢量数据与背景。
3.3 研究区数据框制图
首先先给与研究区一个合适的颜色符号。
由于底图是面数据，想要标注点数据需要使用工具箱“要素转点功能”

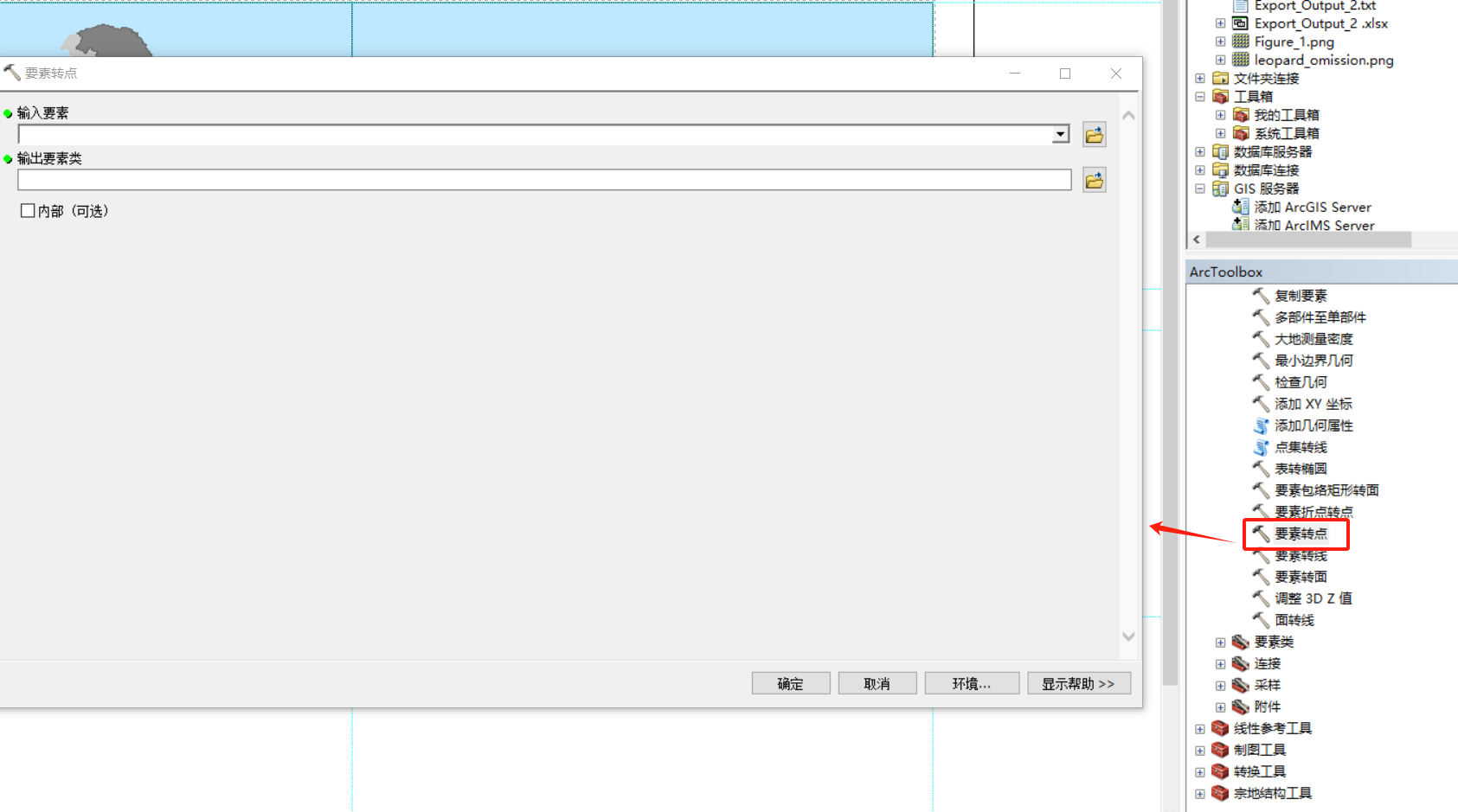

工具路径为：工具箱--数据管理工具--要素--要素转点
在弹出的对话框内，选择“面数据”，和要导出的点数据路径。
处理完成后，设置点要素的样式。

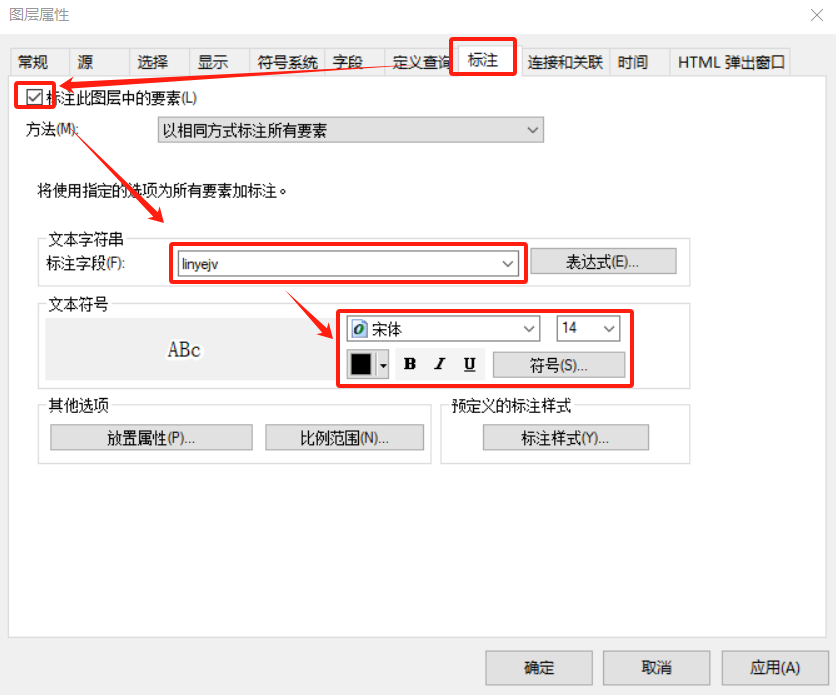

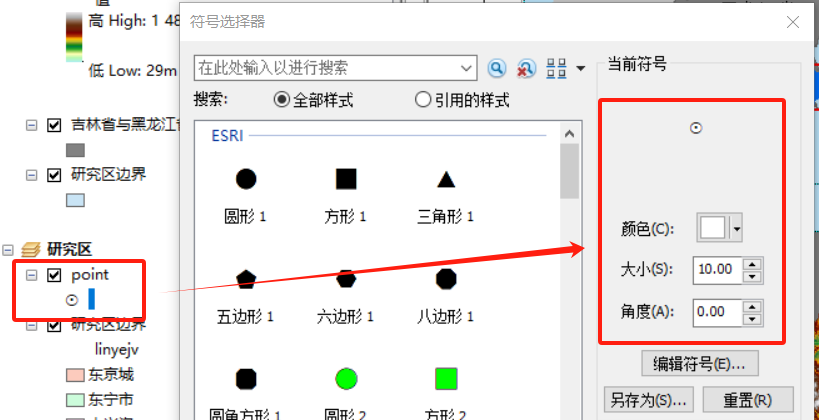

双击点要素，进入属性窗口，选择“标注”，设置相应的图层、字体、字号。

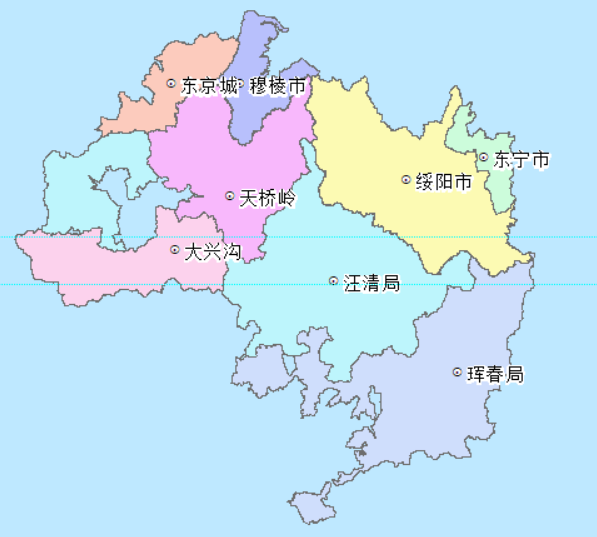

完成标注后，需要进一步美化。

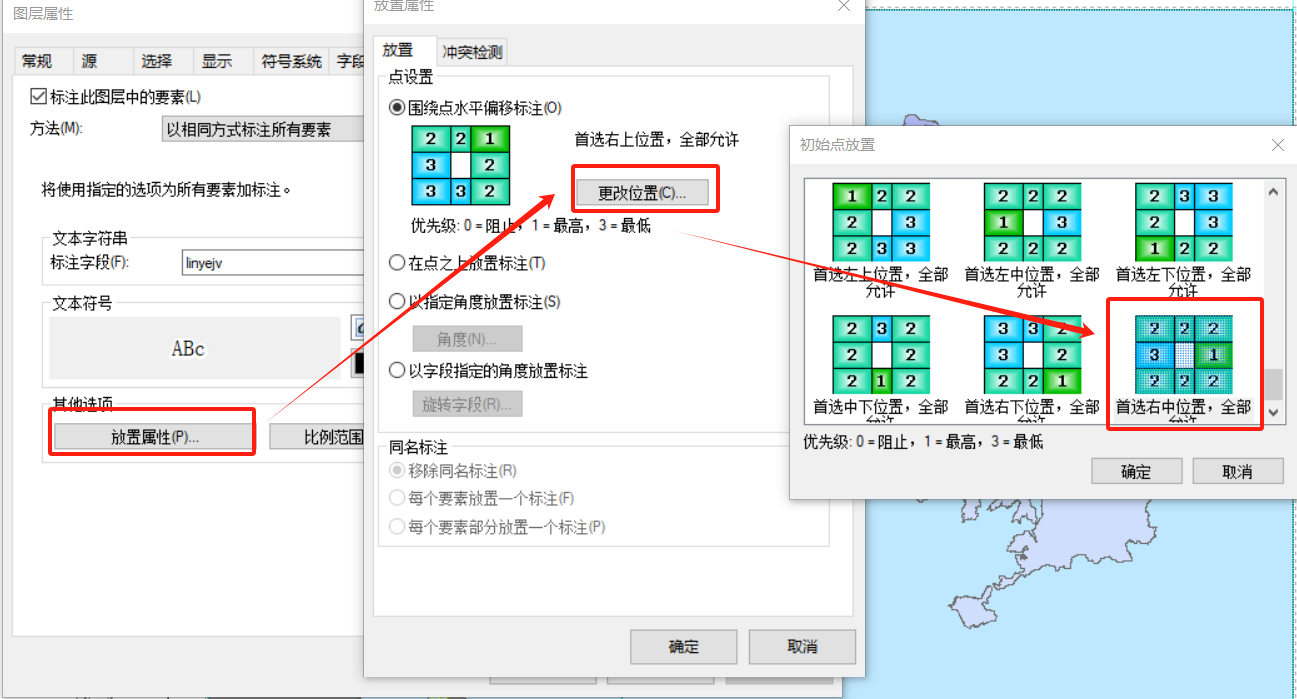

点击放置属性，在“更改”对话框下点击“更改位置”，在弹出的对话框下选择“右中”位置。

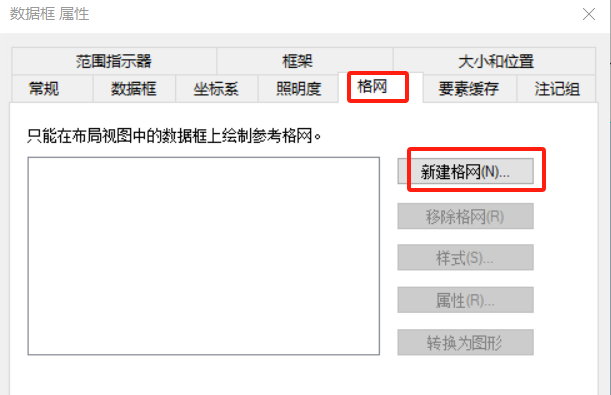

在主菜单工具栏选择“视图”，选择”数据框属性“，弹出的对话框里选择“格网”，点击“新建格网”。
创建一个经纬网。
在下一步中，选择“仅标注”，同时设置经纬线的间隔。
由于我的研究区较小，这里先设置20分为间隔看一下效果。

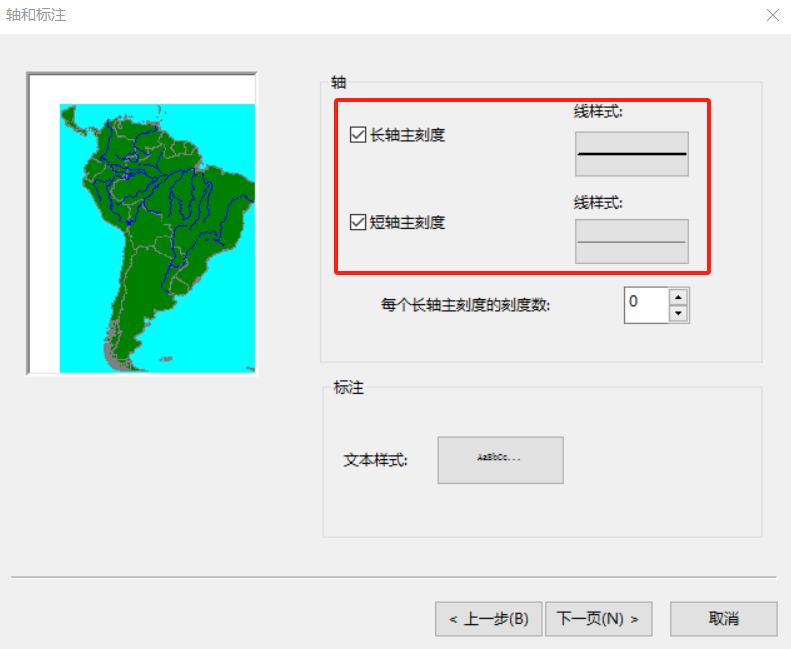

接着设置长短轴主刻度的线条样式。

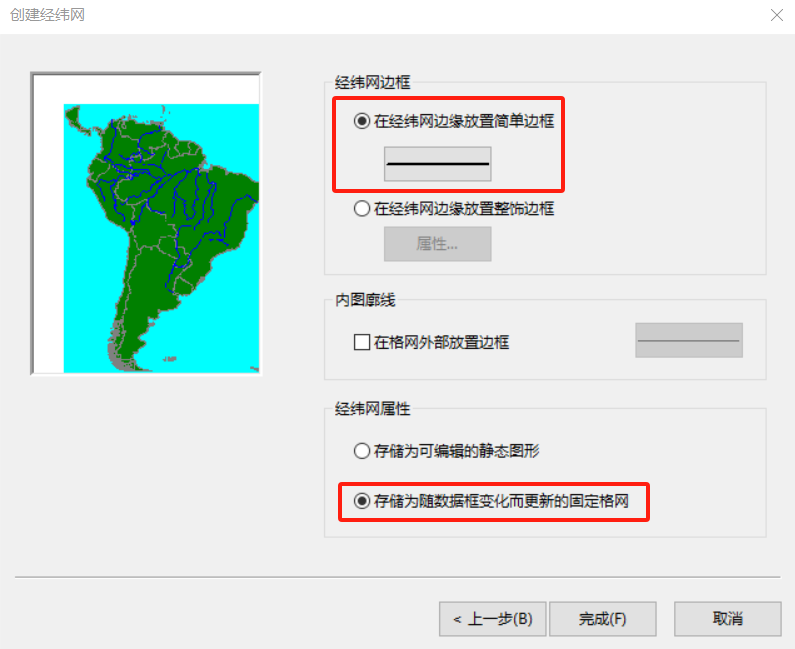

最后，选择”简单边框“，并且存储为课更新格网，点击完成即可。
点击”应用“，则可以查看格网。目前格网较丑，因此需要进一步美化。

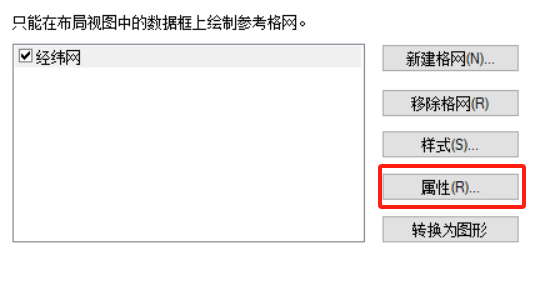

优化操作依然是在主菜单工具栏选择“视图”，选择”数据框属性“，弹出的对话框里选择“格网”，选择”属性“。

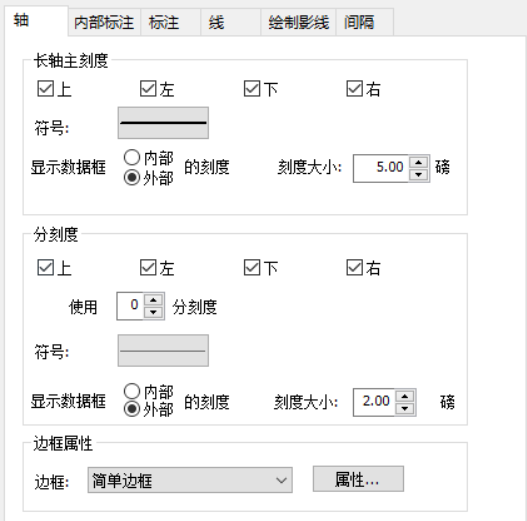

首先设置一下”轴“的属性。
"标注"属性如下：显示方式为度分秒，但不显示零度零秒，并设置垂直字体（左右垂直）。并设置字体格式，如宋体12号。

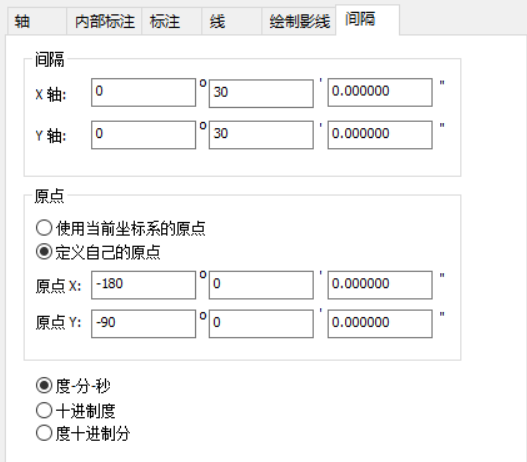

上文的经纬间隔为20度，较密，这里更改为30度间隔。

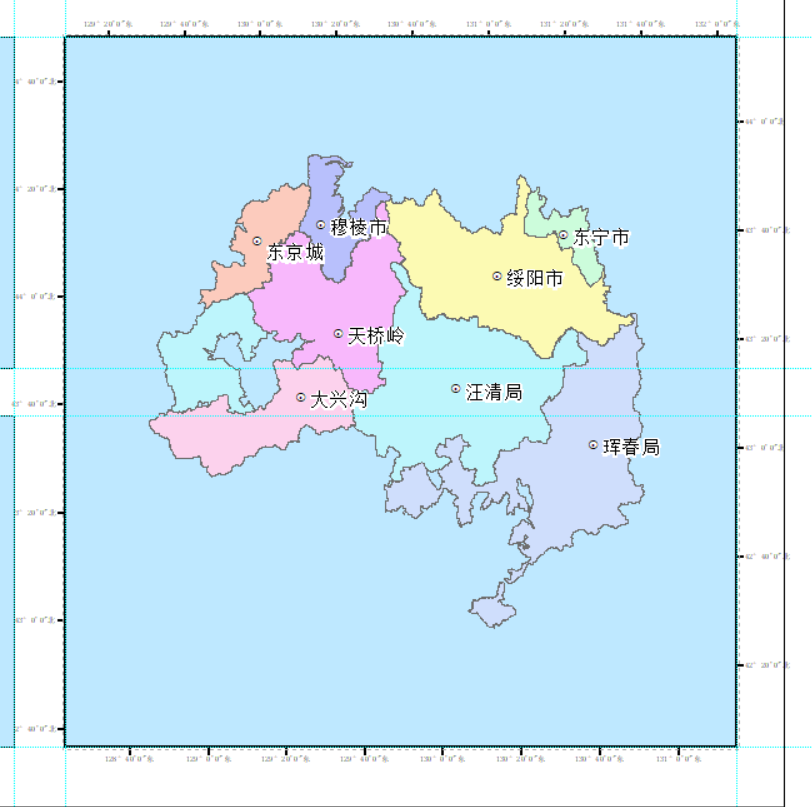

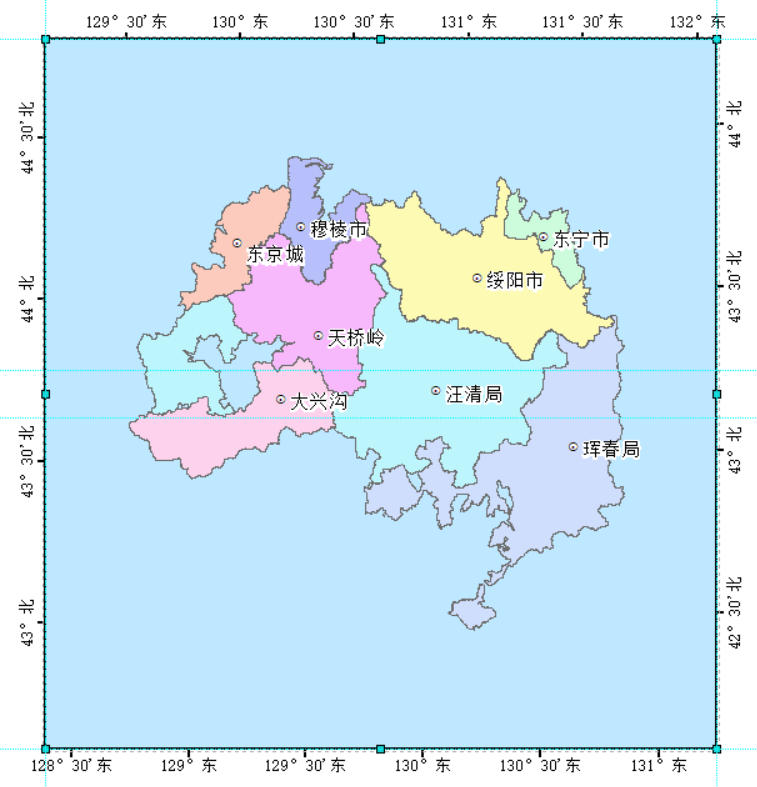

优化后的经纬格网如图所示：
4 基础地理要素制图
基础地理要素包括标题、比例尺、指北针、备注等一系列描述。
基础地理要素制图的工具均在主菜单工具栏的”插入“功能栏下。
4.1 图例
首先是插入图例。
双击图例框进入属性页面，也进行美化。

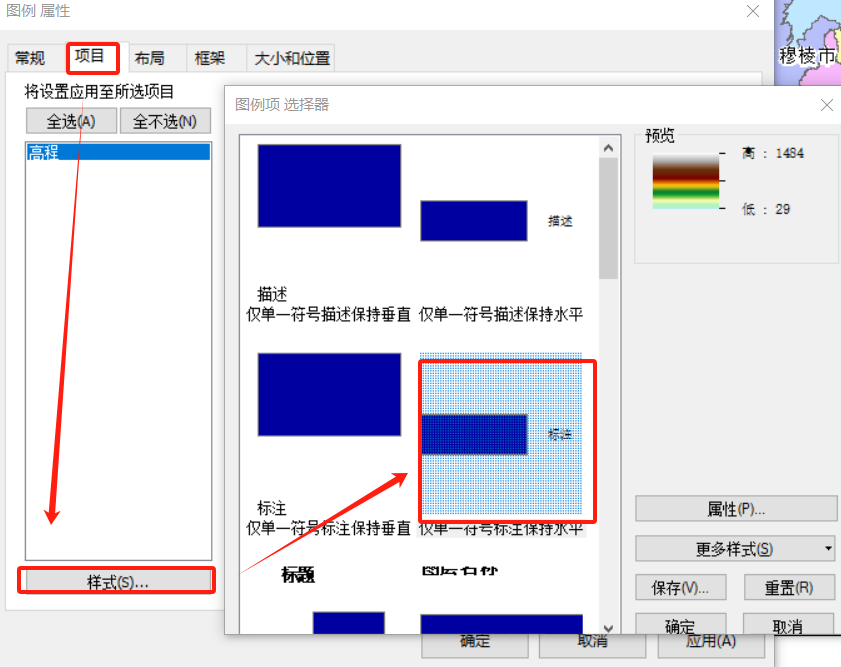

图例的样式选择在对话框下的“项目”里更改。
布局窗口下可对不同图层及图层样式进一步微调。

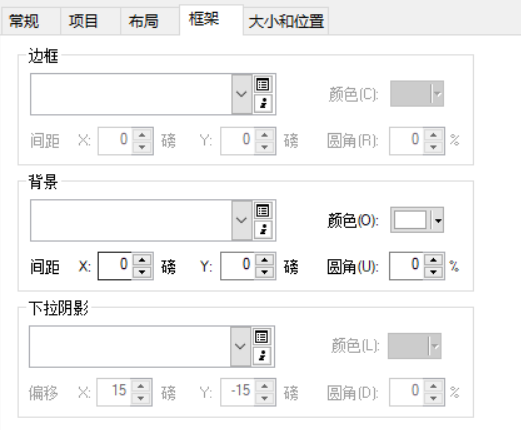

框架工具栏下可设置边框和背景等，这里把背景设置成了白色。

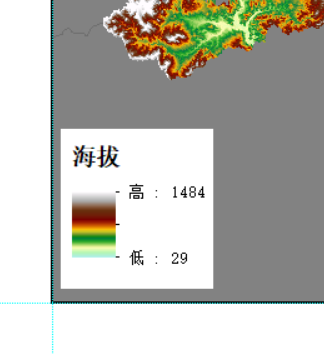

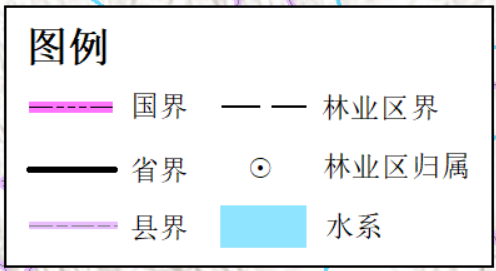

优化后效果如图所示：
4.2 指北针
主菜单工具栏的”插入“功能栏下指北针功能。

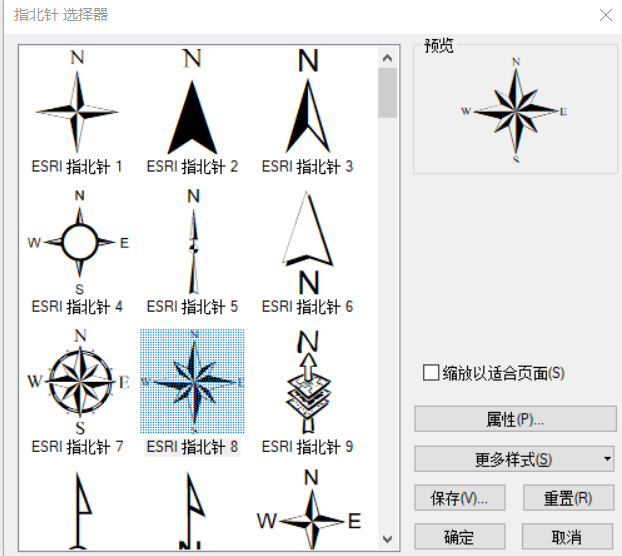

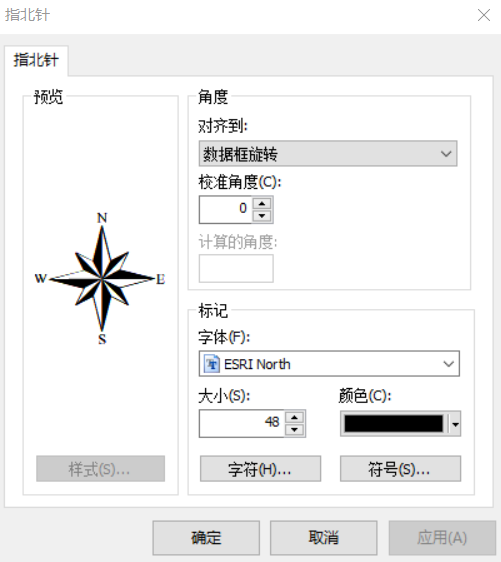

插入“指北针”，可对样式进行选择，同时拖动左下与右上边框可实现放大与缩小。
4.3 比例尺
同样的操作步骤插入比例尺：
插入比例尺后，双击比例尺边框可进入属性界面。

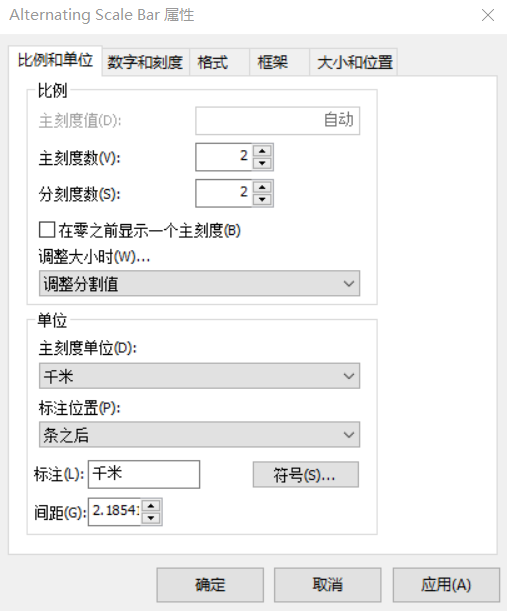

在属性界面可调整主刻度与分刻度数，并设置单位。

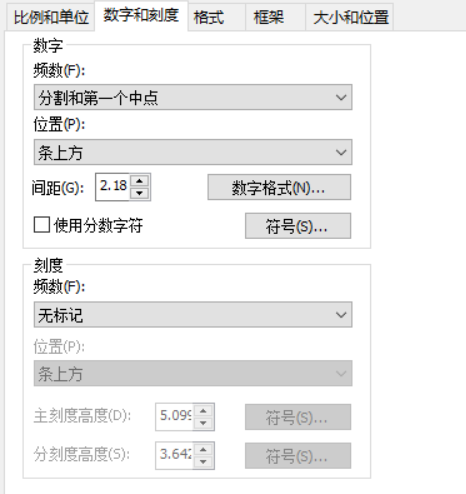

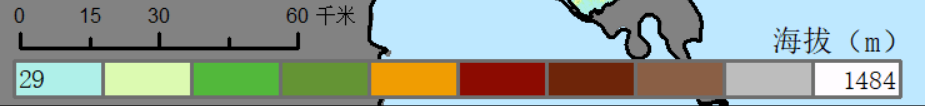

“数字与刻度”界面下通过调整频数控制比例尺的美观性。
4.4 文字
点击插入文字，出现文字框，双击文字框，进入属性界面。
在弹出的属性对话框里，可以调整文字内容、字体样式等。

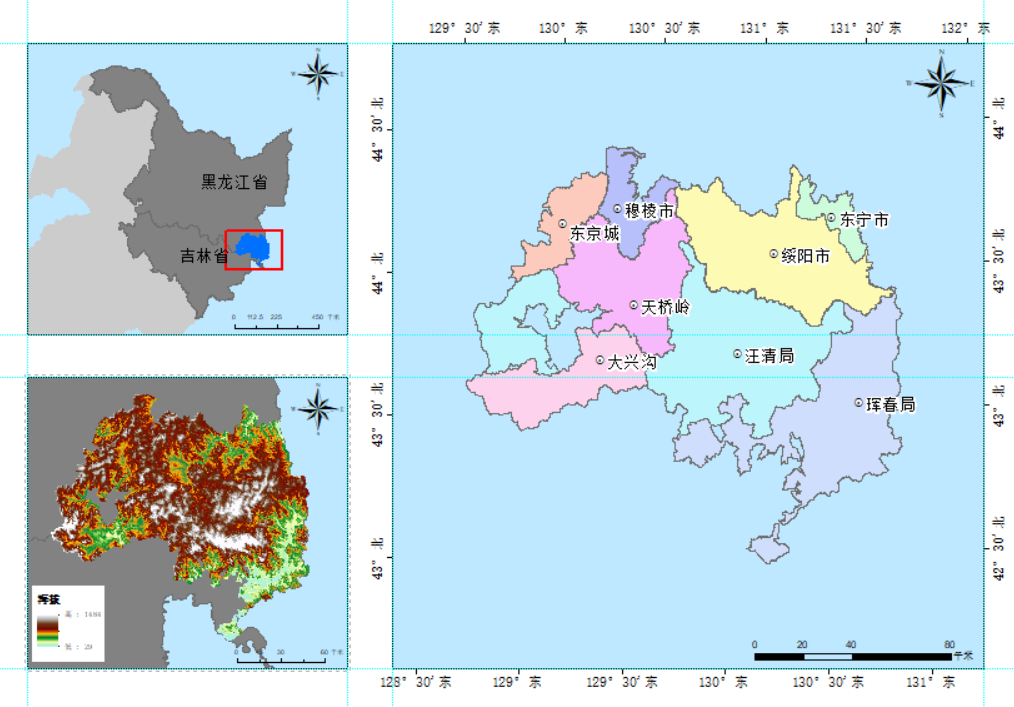

添加完基础地理要素后的图件如图所示：
5 添加亿点点制图小细节
5.1 在线地图底图
在这里分享几个官方的在线地图底图的网址：
1、ArcGIS Server：http://map.geoq.cn/ArcGIS/rest/services
2、ArcGIS Online：https://services.arcgisonline.com/ArcGIS/rest/services。
3、天地图服务：http://t0.tianditu.gov.cn/img_c/wmts，需要下载item.pkinfo文件，并申请密钥。
4、OGC服务：https://sampleserver6.arcgisonline.com/arcgis/rest/services1。
5、SimpleGISfor ArcMap插件，可以加载天地图、谷歌地图、高德地图、Bing Map等作为底图。
6、数据禾在线底图：MapOnline在线地图插件-数据禾 (databox.store)
以上六个方式均可在arcgis中添加在线地图底图，本文已第一种方式为例。

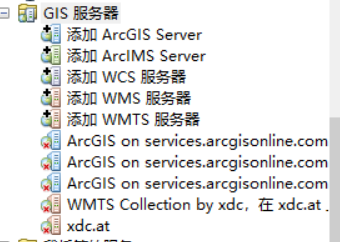

需要在目录功能栏下添加服务：
添加完底图后的效果：
（主菜单工具栏选择“插入”--“动态文本”--“服务图层制作者名单”可以编辑在线地图底图文字）
5.2 晕眩效果（缓冲区/颜色叠加）

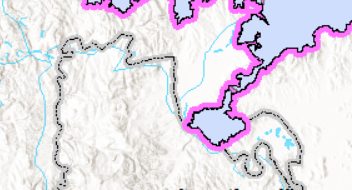

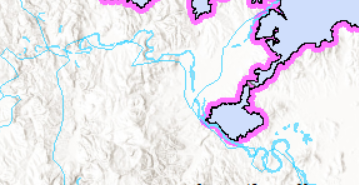

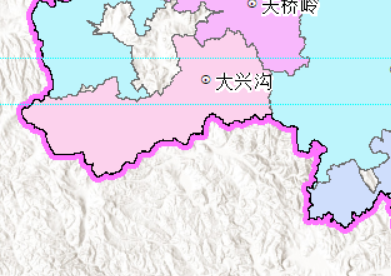

复制两份边界线，一份选择普通的界限，一份进行换颜色加粗显示：
5.3 水系矢量数据

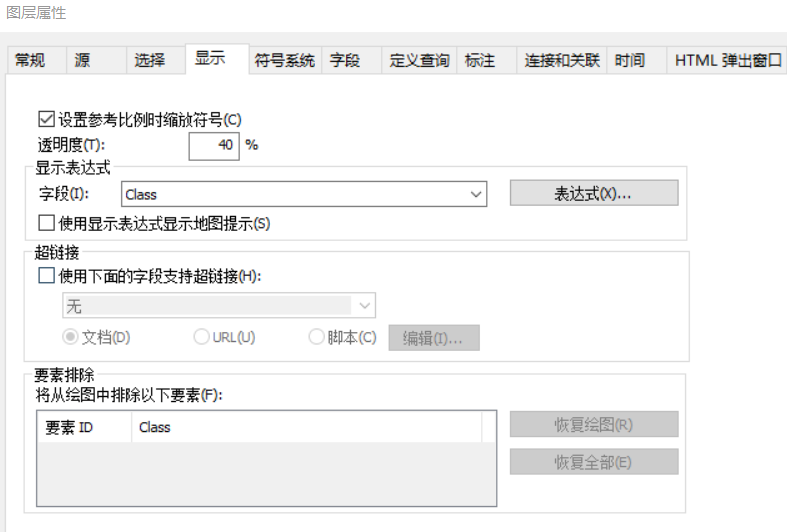

添加水系数据，设置水系样式，在水系属性中设置显示为40%透明度。
5.4 添加国界线/省界线/县界限

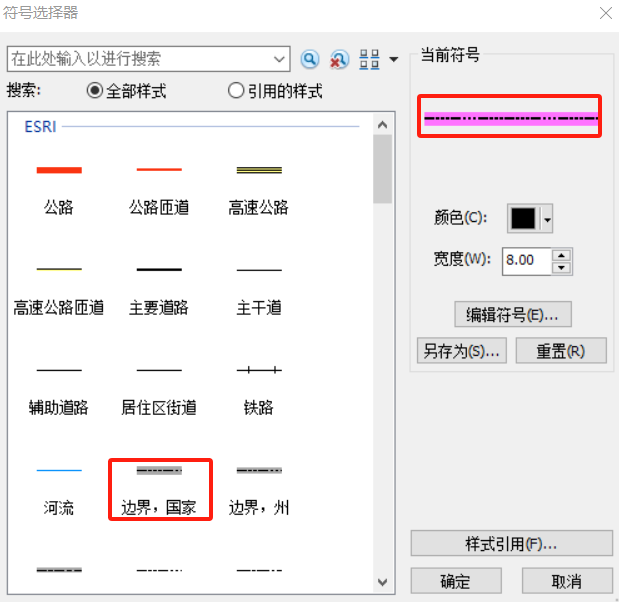

矢量数据，需要在国家底图官网上获取，具有审图号。样式设置为“国界”。
5.5 添加必要的文字说明
如：审图号，文字描述，行政名称等
5.6 图例优化
对图例进行优化（美感）
5.7 结构排版优化
对预先设计的数据框排列及尺寸进行修正、对齐等操作。
5.8 其他优化
按照自己的想法及美感进行优化（参考SCI论文）
6 文件保存与导出
要养成随手保存文件的好习惯。
将制图文件保存为不小于300dpi的jpg图片。

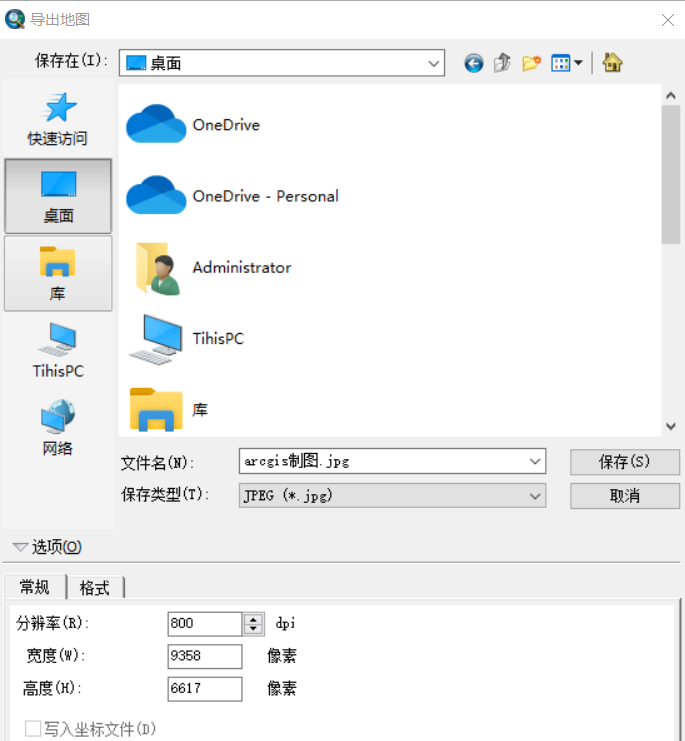

操作为：主菜单工具栏--文件--导出地图
选择到处路径、文件名及dpi值。

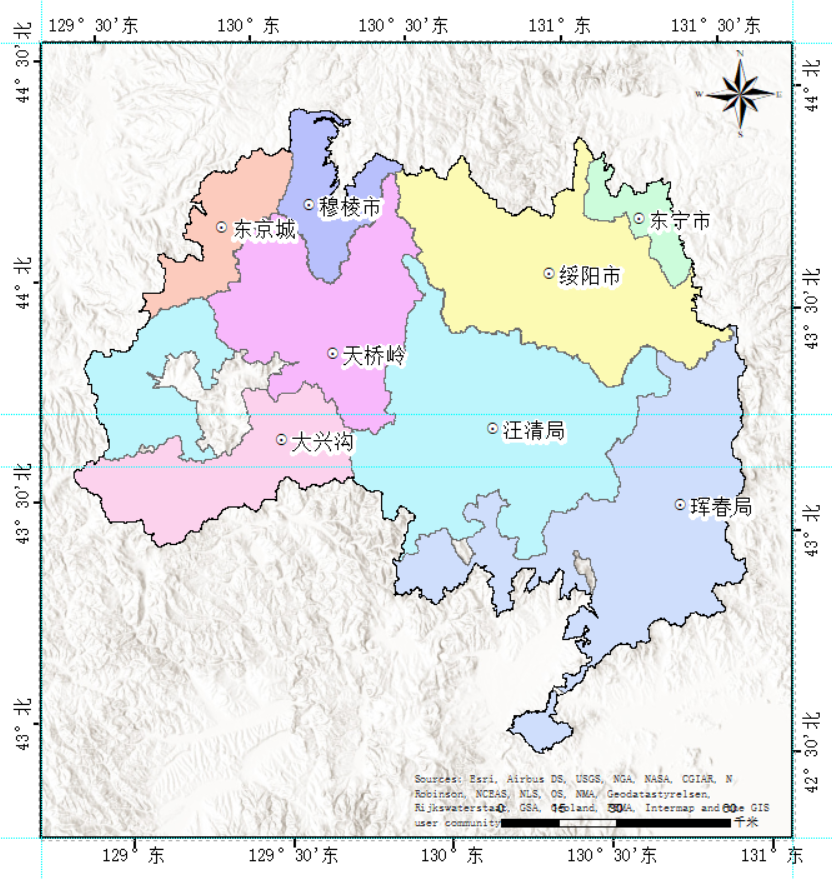

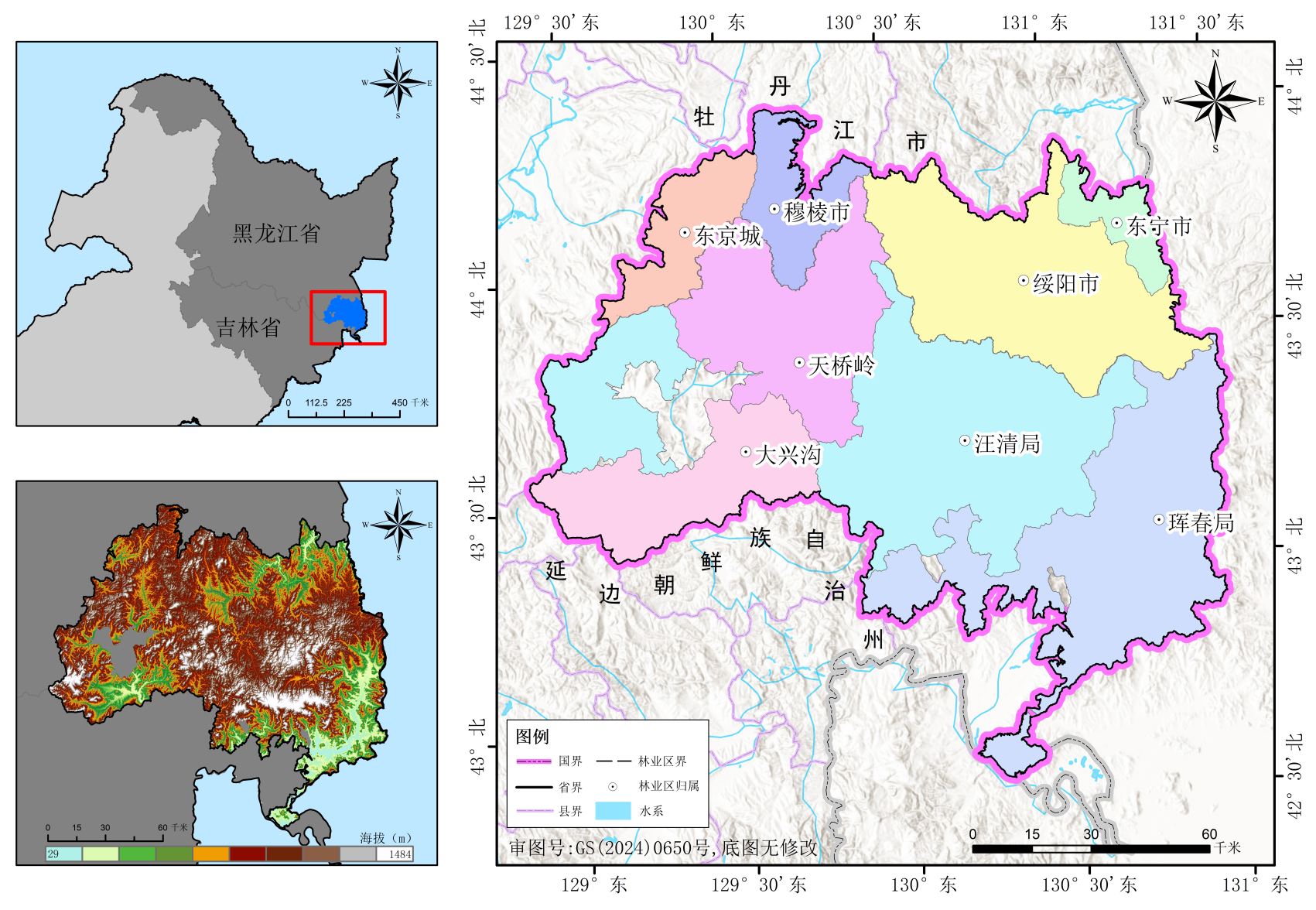

最终图件如图所示：
