clear
mrstModule add ad-core ad-blackoil ad-props mrst-gui deckformat diagnostics
mrstModule add ad-eor
%%
N     = 10;
N1    = 2*N;
N2    = 3*ceil(N/2)-2;
[X, Y] = meshgrid(0:1:N1, 0:1:N2);
X     = sqrt(3) / 2 * X;
Y(:,2:2:end)=Y(:,2:2:end)+0.5;
p     = [X(:), Y(:)];
t     = delaunayn(p);
G     = triangleGrid(p, t);
G     = pebi(G);
G     = computeGeometry(G);

figure, plotGrid(G)
%%
rock = makeRock(G, 0.5*darcy, 0.3);
%%
fluid = initSimpleADIFluid('phases', 'OW', ...
                           'mu',      [8, 1]*centi*poise, ...
                           'rho',     [650, 1000]*kilogram/meter^3 , ...
                           'n',       [2, 2], ...
                           'pRef',    100*barsa, ...
                           'c',       [1e-5, 1e-4]/barsa, ...
                           'cR',      1e-5/barsa);
%%
gravity reset on
model = TwoPhaseOilWaterModel(G, rock, fluid);

%%
W = [];
injRate = 2 * (meter^3/day);
wc = 30;
W = addWell(W, G, rock, wc, 'Name', 'I1',...
    'sign', 1,  'comp_i', [1, 0], 'Val', injRate, 'Type', 'rate', 'dir','Z');

bhp = 10 * (mega*Pascal);
wc = 180;
W = addWell(W, G, rock, wc, 'Name', 'P1',...
    'sign', -1,  'comp_i', [0.5, 0.5], 'Val', bhp, 'Type', 'bhp', 'dir','Z');


bhp = 10 * (mega*Pascal);
wc = 250;
W = addWell(W, G, rock, wc, 'Name', 'P2',...
    'sign', -1,  'comp_i', [0.5, 0.5], 'Val', bhp, 'Type', 'bhp', 'dir','Z');


% figure, hold on
% plotGrid(G, 'facecolor', 'n')
% plotGrid(G, vertcat(W.cells))

timesteps = [ones(10,1)*1*day; ones(10,1)*10*day];
schedule = simpleSchedule(timesteps, 'W', W);
%%
initState = initResSol(G, 30*(mega*Pascal), [0, 1]);
%%
fn = getPlotAfterStep(initState, model, schedule, 'plotReservoir',false, 'plotWell', false);

model.fluid.alpha = 0;
model.fluid.tpg   = 0;
[wellSols1, states1, report1] = ...
   simulateScheduleAD(initState, model, schedule,'afterStepFn',fn);

model.fluid.alpha = 0;
model.fluid.tpg   = 1e3;
[wellSols2, states2, report2] = ...
   simulateScheduleAD(initState, model, schedule,'afterStepFn',fn);
%%
plotWellSols({wellSols1, wellSols2})
%%
figure
subplot(1,2,1)
plotCellData(G, states1{end-1}.perm/(milli*darcy))
axis equal off
colorbar('location', 'south')

subplot(1,2,2)
plotCellData(G, states2{end-1}.perm/(milli*darcy))
axis equal off
colorbar('location', 'south')
%%
figure
subplot(1,2,1)
plotCellData(G, states1{end-1}.pressure)
axis equal off
colorbar('location', 'south')

subplot(1,2,2)
plotCellData(G, states2{end-1}.pressure)
axis equal off
colorbar('location', 'south')

运行结果是：

代码用MATLAB编写的，主要是进行油水两相流的模拟。以下是对代码中每个部分的逐句解释：

mrstModule add ...: 引入MATLAB Reservoir Simulation Toolbox (MRST) 的模块，包括核心模块、黑油模块、物性模块等。
N = 10; N1 = 2*N; N2 = 3*ceil(N/2)-2; ...: 定义了一些网格的参数和生成网格的坐标。
[X, Y] = meshgrid(0:1:N1, 0:1:N2); X = sqrt(3) / 2 * X; Y(:,2:2:end)=Y(:,2:2:end)+0.5; p = [X(:), Y(:)]; t = delaunayn(p); G = triangleGrid(p, t); G = pebi(G); G = computeGeometry(G);: 创建了一个三角形网格，并进行了一些几何处理。

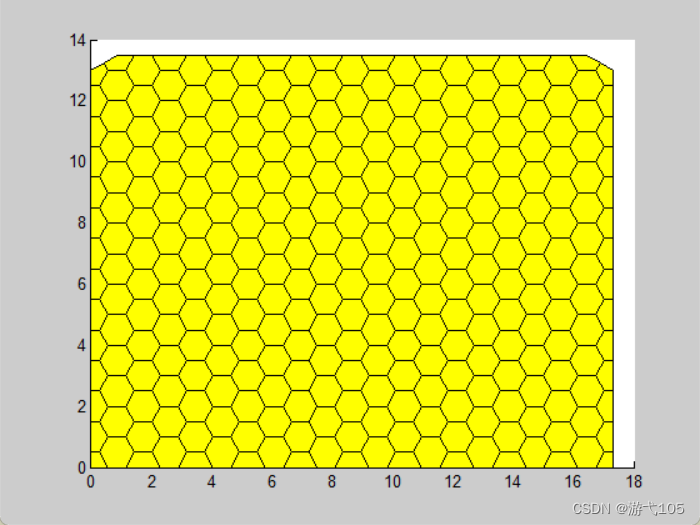

figure, plotGrid(G): 绘制了创建的网格。
rock = makeRock(G, 0.5*darcy, 0.3);: 创建了岩石的属性，包括渗透率和孔隙度。
fluid = initSimpleADIFluid('phases', 'OW', ...: 初始化了两相流体的属性，包括黏度、密度、相对渗透率等。
gravity reset on: 开启了重力效应。
model = TwoPhaseOilWaterModel(G, rock, fluid);: 创建了油水两相流的模型。
W = []; ...: 定义了注入井和产油井的一些属性，包括位置、流量、压力等。
timesteps = [ones(10,1)*1*day; ones(10,1)*10*day]; schedule = simpleSchedule(timesteps, 'W', W);: 定义了模拟的时间步长和生产注入井的调度。
initState = initResSol(G, 30*(mega*Pascal), [0, 1]);: 初始化了初始的储层状态。
fn = getPlotAfterStep(initState, model, schedule, 'plotReservoir',false, 'plotWell', false);: 定义了在每个时间步后绘制的函数。
模拟了两种情况下的油水两相流，分别为无相变和相变状态。
plotWellSols({wellSols1, wellSols2}): 绘制了两种情况下井口的生产曲线。
绘制了两种情况下储层渗透率和压力的空间分布。

clear
mrstModule add ad-core ad-blackoil ad-props mrst-gui deckformat diagnostics
%%
fn = 'demo.DATA';
deck = readEclipseDeck(fn);
deck = convertDeckUnits(deck);
%%
G = initEclipseGrid(deck);
G = computeGeometry(G);
% figure;plotGrid(G)
%%
rock  = initEclipseRock(deck);
rock  = compressRock(rock, G.cells.indexMap);

figure;
plotCellData(G, rock.perm(:,1), 'FaceAlpha', 1, 'EdgeAlpha', 1, 'EdgeColor', 'k');
axis tight
%%
fluid = initDeckADIFluid(deck);
%%
gravity reset on
model = TwoPhaseOilWaterModel(G, rock, fluid);
%%
initState = initStateDeck(model, deck);
%%
schedule = convertDeckScheduleToMRST(model, deck);
%%
fn = getPlotAfterStep(initState, model, schedule, 'plotReservoir',false, 'plotWell', false);

[wellSols, states, report] = ...
   simulateScheduleAD(initState, model, schedule,'afterStepFn',fn);
%%
figure
plotToolbar(G, states)
%%
plotWellSols(wellSols)
%%
state = states{end};
interactiveDiagnostics(G, rock, schedule.control(1).W, 'state', state, 'computeFlux', false, 'name', 'model');

clear: 清空 MATLAB 工作区的所有变量。
mrstModule add ad-core ad-blackoil ad-props mrst-gui deckformat diagnostics: 添加 MRST（MATLAB Reservoir Simulation Toolbox）的模块，包括 ad-core、ad-blackoil、ad-props、mrst-gui、deckformat 和 diagnostics。
fn = 'demo.DATA'; deck = readEclipseDeck(fn); deck = convertDeckUnits(deck);: 从名为 'demo.DATA' 的 Eclipse deck 文件中读取数据，然后进行单位转换。
G = initEclipseGrid(deck); G = computeGeometry(G);: 使用 Eclipse deck 数据初始化油藏网格，并计算网格的几何信息。
rock = initEclipseRock(deck); rock = compressRock(rock, G.cells.indexMap);: 使用 Eclipse deck 数据初始化岩石属性，并对岩石进行压缩。

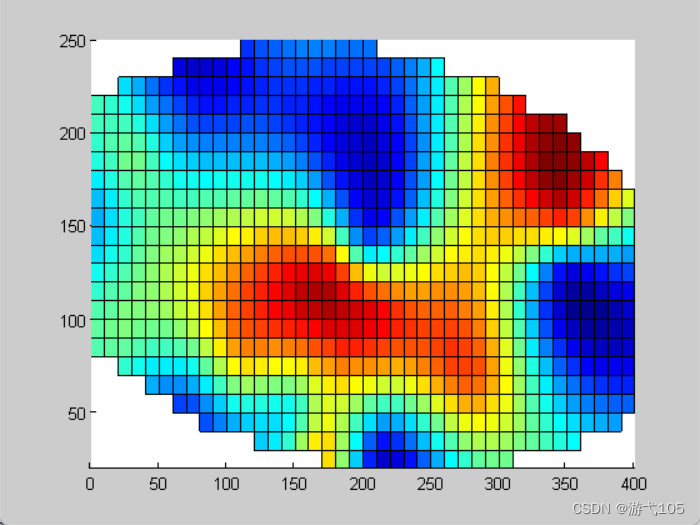

figure; plotCellData(G, rock.perm(:,1), 'FaceAlpha', 1, 'EdgeAlpha', 1, 'EdgeColor', 'k'); axis tight: 绘制岩石的渗透率分布。
fluid = initDeckADIFluid(deck);: 使用 Eclipse deck 数据初始化两相流体的属性。
gravity reset on: 开启重力效应。
model = TwoPhaseOilWaterModel(G, rock, fluid);: 创建油水两相流模型。
initState = initStateDeck(model, deck);: 使用 Eclipse deck 数据初始化初始状态。
schedule = convertDeckScheduleToMRST(model, deck);: 将 Eclipse deck 数据中的调度信息转换为 MRST 中的调度格式。
fn = getPlotAfterStep(initState, model, schedule, 'plotReservoir',false, 'plotWell', false);: 定义在每个时间步后绘制的函数。
模拟了油藏的生产过程，并获取模拟结果。
figure plotToolbar(G, states): 绘制工具栏，显示模拟过程中的状态。
plotWellSols(wellSols): 绘制井口的生产曲线。
state = states{end}; interactiveDiagnostics(G, rock, schedule.control(1).W, 'state', state, 'computeFlux', false, 'name', 'model');: 获取模拟结束时的状态，并进行交互式诊断，显示模型的一些属性。

实验
