IP数据报头与MTU及分片机制

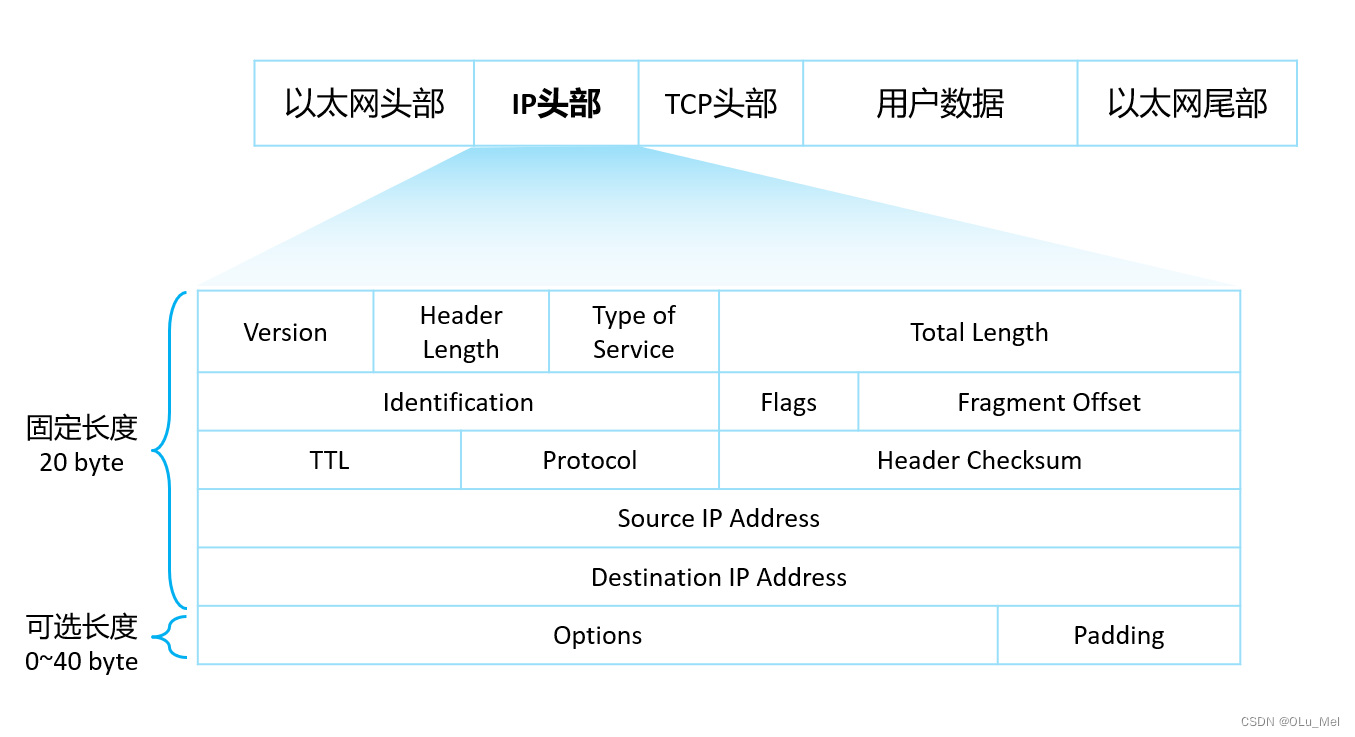

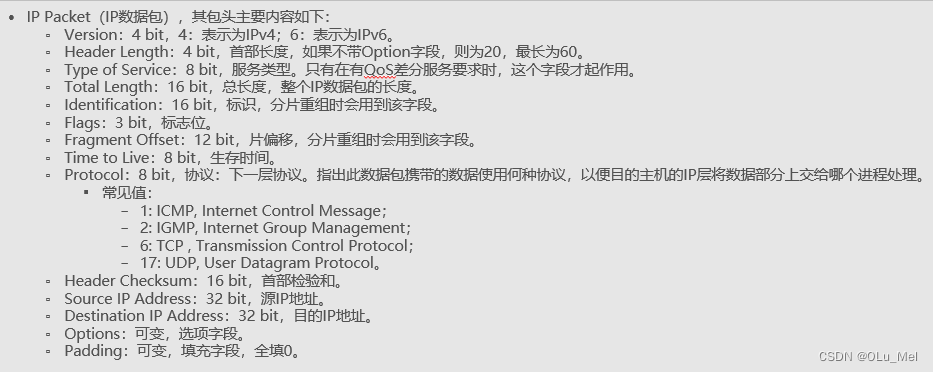

IPv4报文格式

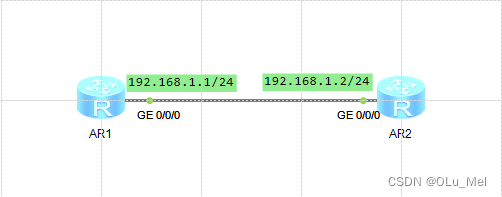

 配置AR1和AR2

<Huawei>sys

[Huawei]sys AR1
[AR1]int gi 0/0/0
[AR1-GigabitEthernet0/0/0]ip add 192.168.1.1 24

[AR1-GigabitEthernet0/0/0]

<Huawei>sys

[Huawei]sys AR2
[AR2]int gi 0/0/0
[AR2-GigabitEthernet0/0/0]ip add 192.168.1.2 24

[AR2-GigabitEthernet0/0/0]

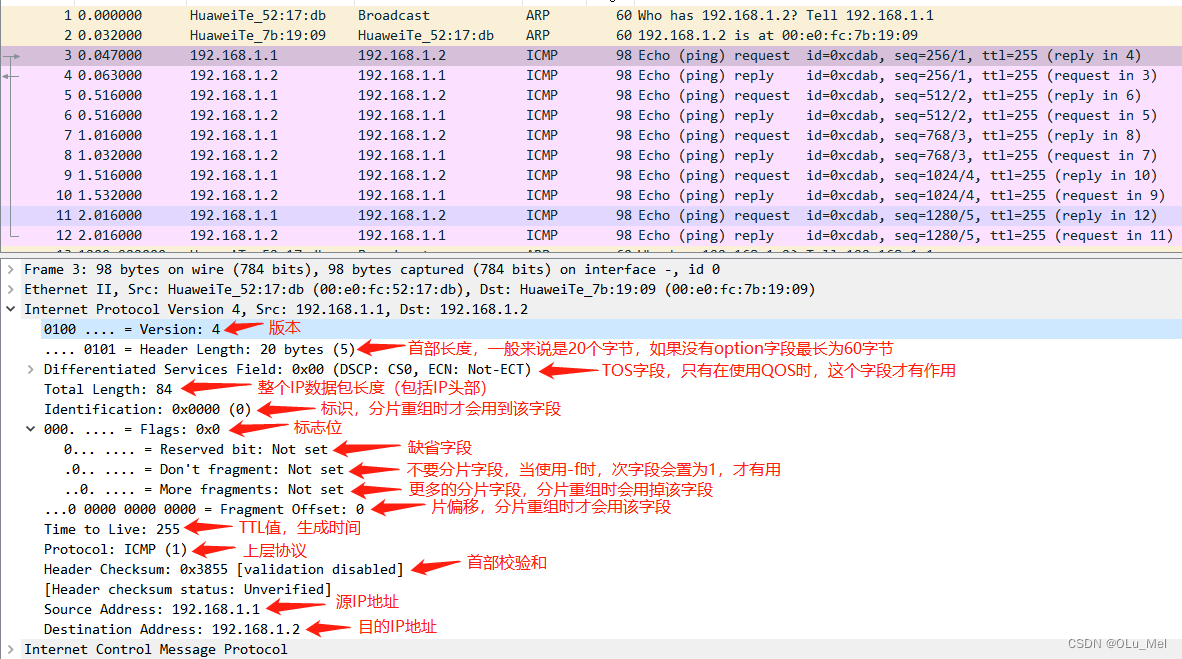

抓包看观察各个字段

MTU值的含义

MTU（Maximum Transmission Unit）是指数据链路层中的最大传输单元，RFC 标准定义以太网的默认 MTU 值为 1500

如果数据超过MTU大小且部分片报文就发不出去

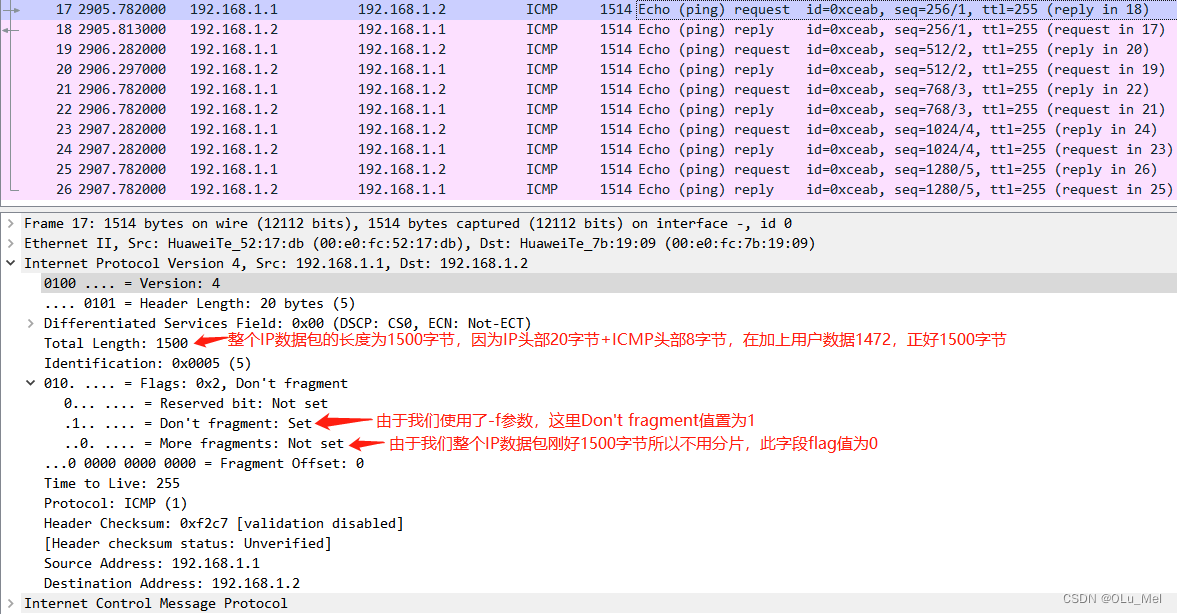

2.1我们发送一个用户数据为1472字节【因为加上IP头部（20字节）和ICMP头部（8字节）正好1500字节】的数据包且不分片，观察下列结果是可以通信的

<AR1>ping -f -s 1472 192.168.1.2 //-f表示不分片，-s指定用户数据的大小
  PING 192.168.1.2: 1472  data bytes, press CTRL_C to break
    Reply from 192.168.1.2: bytes=1472 Sequence=1 ttl=255 time=50 ms
    Reply from 192.168.1.2: bytes=1472 Sequence=2 ttl=255 time=30 ms
    Reply from 192.168.1.2: bytes=1472 Sequence=3 ttl=255 time=20 ms
    Reply from 192.168.1.2: bytes=1472 Sequence=4 ttl=255 time=10 ms
    Reply from 192.168.1.2: bytes=1472 Sequence=5 ttl=255 time=10 ms

  --- 192.168.1.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 10/24/50 ms

当MTU<=1500，数据包可以顺利发出，且可以通信

2.2我们再发送一个用户数据为1473字节【因为加上IP头部（20字节）和ICMP头部（8字节）超过了1500字节】的数据包且不分片，观察下列结果是发送不出去的

<AR1>ping -f -s 1473 192.168.1.2
  PING 192.168.1.2: 1473  data bytes, press CTRL_C to break
    Request time out
    Request time out
    Request time out
    Request time out
    Request time out

  --- 192.168.1.2 ping statistics ---
    5 packet(s) transmitted
    0 packet(s) received
    100.00% packet loss

抓包后连报文都没有，而且超时了

当MTU<=1500时，数据包无法发出

分片机制

我们通过传递3500字节的报文，了解分片的机制

我们可以猜测一下，由于MTU限制，一个IP报文最大为1500字节，预估需要分3片

<AR1>ping -s 3500 192.168.1.2
  PING 192.168.1.2: 3500  data bytes, press CTRL_C to break
    Reply from 192.168.1.2: bytes=3500 Sequence=1 ttl=255 time=40 ms
    Reply from 192.168.1.2: bytes=3500 Sequence=2 ttl=255 time=40 ms
    Reply from 192.168.1.2: bytes=3500 Sequence=3 ttl=255 time=40 ms
    Reply from 192.168.1.2: bytes=3500 Sequence=4 ttl=255 time=40 ms
    Reply from 192.168.1.2: bytes=3500 Sequence=5 ttl=255 time=40 ms

  --- 192.168.1.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 40/40/40 ms

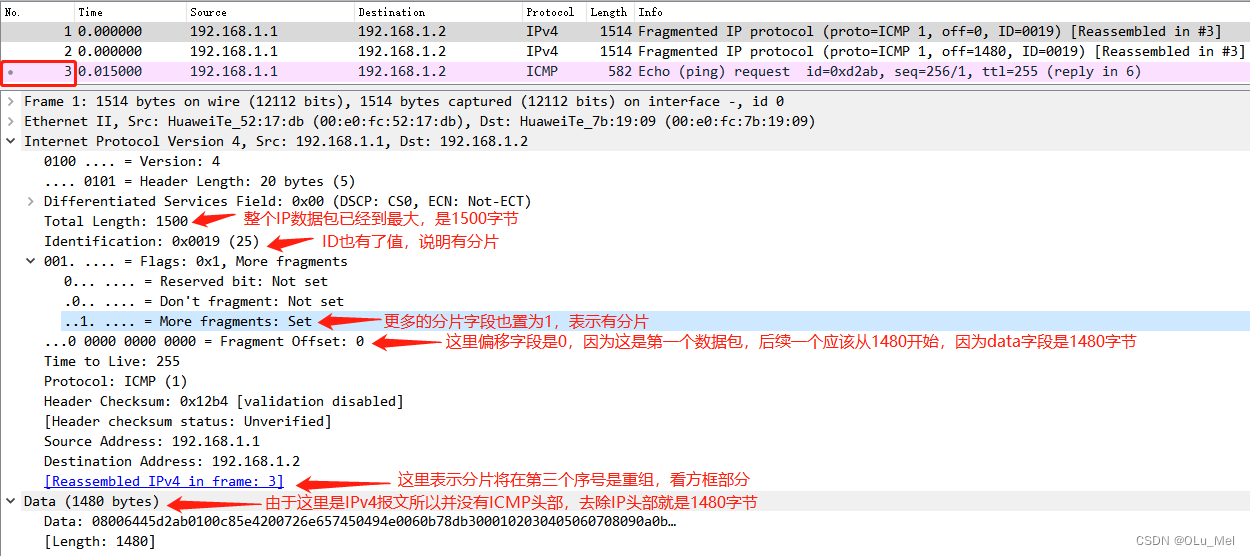

观察第一个数据包

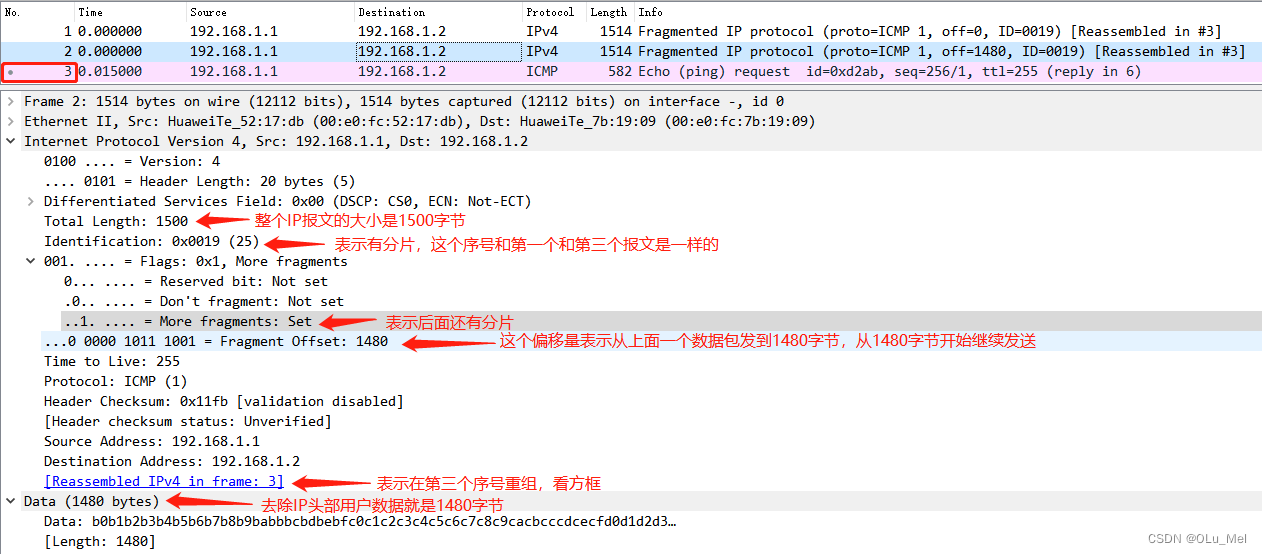

 观察第二个数据包

我们看到第二个数据包和第一个类似，只是偏移量有变化，看下图表示偏移量

这个小三角就表示1480，第一个数据包的数据刚好发到1480字节，第二个数据包从1480之后再发（第三个数据包的2960同理，只是又加上了第二个数据包的1480的长度）

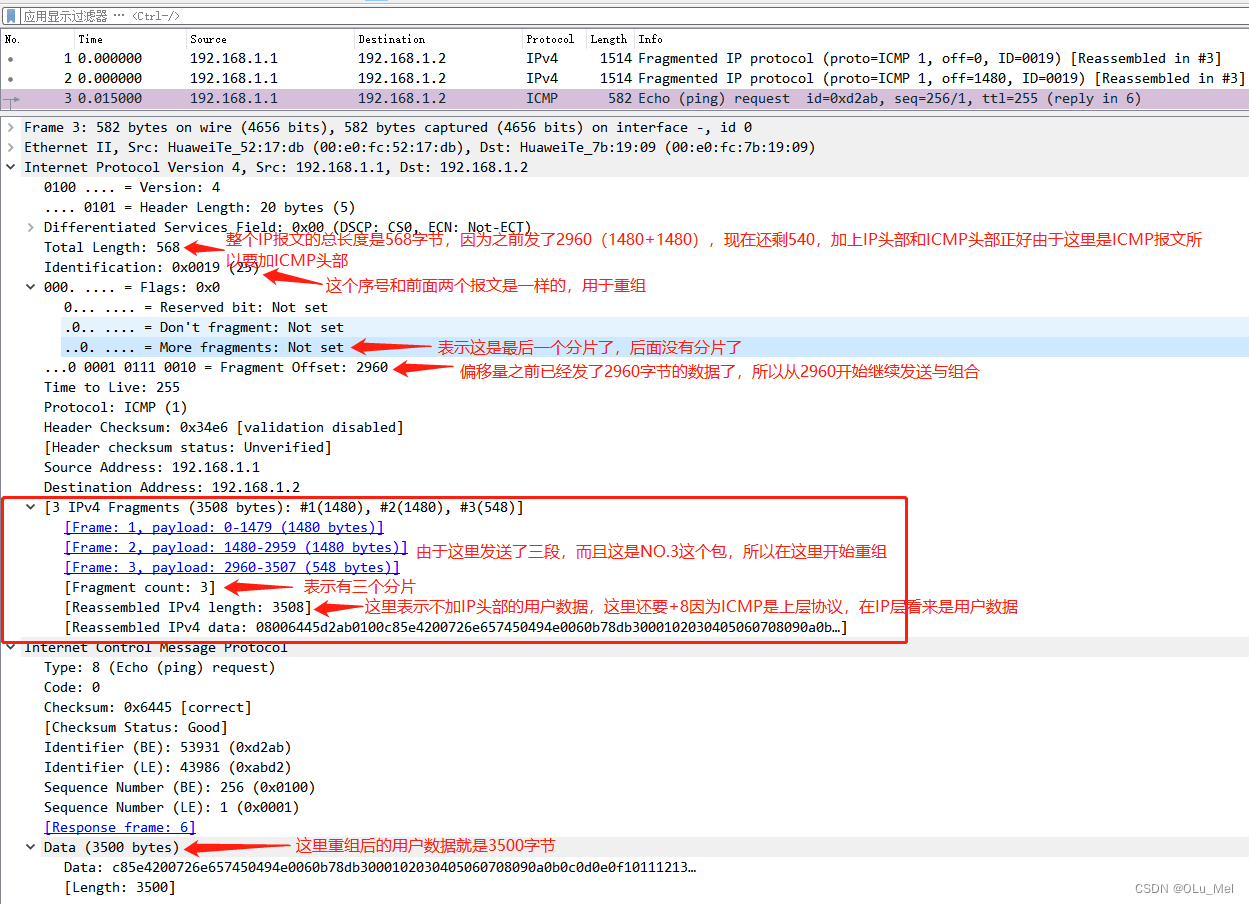

 观察第三个数据包

 这就是整个分片机制与重组
