解读CC1101数据手册：引领 Sub-1GHz 无线通信的低成本、低功耗解决方案

在物联网（IoT）和无线传感器网络（WSN）蓬勃发展的今天，高效、稳定且低成本的无线通信解决方案成为推动行业进步的关键。德州仪器（TI）推出的 CC1101 低功耗 Sub-1GHz RF 收发器，凭借其卓越的性能和灵活性，正迅速成为工业、医疗、智能家居等领域的首选。

一、产品概述：CC1101的核心优势

CC1101是CC1100的增强版，专为极低功耗无线应用设计，支持 315/433/868/915 MHz ISM/SRD 频段。其核心优势包括：

• 高灵敏度与低功耗：在868 MHz、1.2 kBaud 速率下，灵敏度达 - 111dBm，接收电流仅 14.7mA，睡眠模式电流低至 40 nA，适合电池供电设备。
• 灵活的调制与数据速率：支持 2-FSK、GFSK、MSK、OOK 等多种调制方式，数据速率可编程范围 1.2 至 500 kBaud。
• 集成功能丰富：内置 64 字节收发 FIFO、自动频率补偿（AFC）、载波检测（CS）、链路质量指示（LQI）等，简化系统设计。

二、关键技术突破

1. 性能优化：相比CC1100，CC1101在杂散响应、相位噪声、输入饱和电平等方面显著提升，支持更宽的频率范围（300-348MHz、387-464MHz、779-928MHz）。
2. 快速频率合成：90μs 的频率合成器建立时间，适合跳频系统（FHSS），提升抗干扰能力。
3. 硬件级数据包处理：自动添加前导码、同步字、CRC校验，支持地址过滤和数据白化，降低主机CPU负载。

三、应用场景：多领域适配

• 工业监控：在工厂环境中，CC1101可实现设备状态实时监测，其高抗干扰能力确保数据传输的稳定性。
• 智能计量：适用于自动抄表（AMR）系统，低功耗特性延长设备寿命，减少维护成本。
• 智能家居：支持 Zigbee、RF4CE等协议，实现家电控制、安防报警等功能，低延迟和高可靠性是其显著优势。
• 医疗健康：用于可穿戴设备和远程医疗监测，确保生理数据的安全传输。

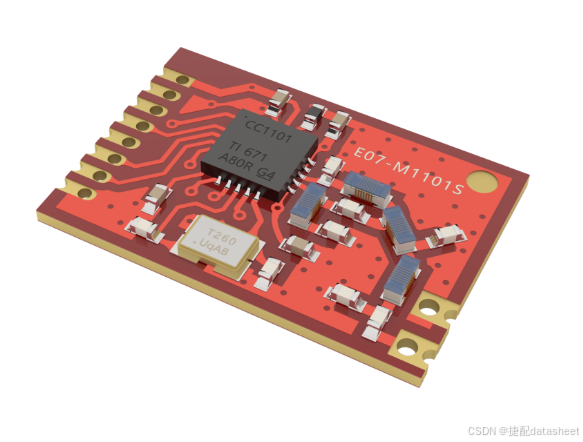

CC1101

四、开发与配置：简化流程

CC1101通过 SPI接口与微控制器通信，配合 SmartRF Studio软件，用户可快速生成优化的寄存器配置。其配置灵活性包括：

• 外部组件精简：无需外部滤波器或 RF开关，仅需少量无源元件（如晶振、匹配网络）即可构建完整系统。
• 唤醒机制：支持 Wake-on-Radio（WOR）功能，周期性唤醒接收数据，进一步降低平均功耗。

五、合规与可靠性

CC1101符合 EN 300 220（欧洲）和 FCC CFR Part 15（美国）标准，确保全球范围内的合规性。其集成的温度传感器和电压调节器增强了系统的环境适应能力，适应 - 40°C至 + 85°C的工作温度范围。

六、总结：推动无线通信革新

CC1101凭借其低功耗、高性能和高集成度，为物联网设备提供了高效的无线连接方案。德州仪器通过持续的技术创新，助力开发者构建更智能、更节能的无线系统。随着市场对低功耗广域网（LPWAN）需求的增长，CC1101 有望成为推动行业发展的重要引擎。

本文参考自ICpdf资料网：CC1101元器件资料。
