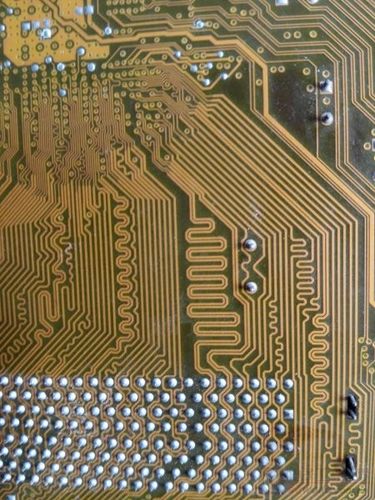

在四层板的设计过程中，蛇形走线是一种常见且重要的布线方式。它能够满足特定的设计需求，如调整信号线长度、实现等长布线等，但如果使用不当，也可能会带来一些负面影响，如增加信号衰减、引入电磁干扰等。以下将详细探讨四层板蛇形走线的相关技巧。

蛇形走线的基本原理与作用

原理

蛇形走线通过增加信号线的物理长度，来调整信号的传输延迟。当信号在传输过程中，其传播速度与介质的特性有关，而蛇形走线可以在有限的空间内增加信号的传播路径，从而达到调整信号延迟的目的。

作用

等长布线：在差分线对或多根信号线需要同时到达接收端时，蛇形走线可以使各信号线的长度保持一致，确保信号的同步性。例如，在高速串行总线中，如 USB 3.0、HDMI 等，差分对的两根信号线需要等长布线，以保证信号的完整性。
阻抗匹配：合理的蛇形走线可以帮助调整信号线的阻抗，使其与系统的阻抗要求相匹配，减少信号反射。

四层板蛇形走线的设计技巧

线宽和间距控制

线宽：蛇形走线的线宽应根据信号的电流承载能力和阻抗要求来确定。一般来说，线宽不宜过细，以免增加信号的衰减和电阻。对于高速信号，线宽通常在 4 - 10mil 之间。
间距：蛇形走线的相邻线段之间应保持足够的间距，以减少串扰。通常，间距应不小于 3 倍的线宽。同时，要注意蛇形走线与其他信号线、电源平面和地平面的间距，避免相互干扰。

弯曲半径和角度

弯曲半径：蛇形走线的弯曲半径应尽量大，一般不小于 3 倍的线宽。过小的弯曲半径会增加信号的衰减和辐射，影响信号的质量。
弯曲角度：蛇形走线的弯曲角度应尽量避免直角或锐角，最好采用圆角或 45° 角弯曲。直角或锐角弯曲会产生反射和辐射，增加电磁干扰。

过孔的使用

尽量少用：过孔会增加信号线的寄生电容和电感，影响信号的传输特性。因此，在蛇形走线中应尽量少用过孔。如果确实需要使用过孔，应确保过孔的数量和尺寸尽量一致，以减少对信号的影响。
过孔布局：过孔应尽量远离蛇形走线的弯曲部分，避免影响信号的传输路径。

与电源和地平面的关系

参考平面：蛇形走线应尽量靠近电源或地平面，以提供良好的信号回流路径。这样可以减少信号的辐射和干扰，提高信号的稳定性。
平面分割：在四层板中，如果存在电源或地平面的分割，蛇形走线应避免跨越分割线，以免破坏信号的回流路径，产生电磁干扰。

不同场景下的蛇形走线策略

高速信号

减少长度：对于高速信号，蛇形走线应尽量缩短，以减少信号的衰减和延迟。在满足等长布线要求的前提下，应采用最短的蛇形走线方式。
屏蔽措施：可以在高速蛇形走线周围设置屏蔽线或屏蔽层，以减少外界干扰对信号的影响。

低速信号

灵活性较高：低速信号对信号完整性的要求相对较低，蛇形走线的设计可以更加灵活。但仍需注意线宽、间距和弯曲角度等基本要求，以减少电磁干扰。

差分线

对称设计：在差分线对中，蛇形走线应保持对称，确保差分对的两根信号线长度相等、间距均匀。这样可以保证差分信号的平衡性和抗干扰能力。
避免交叉：差分对的两根信号线的蛇形走线应避免交叉，以免破坏差分信号的对称性。

蛇形走线的仿真与验证

仿真分析

在进行四层板蛇形走线设计后，应进行仿真分析。可以使用专业的电磁仿真软件，如 Ansys HFSS、CST Microwave Studio 等，对蛇形走线的电磁特性进行仿真。通过仿真分析，可以预测蛇形走线的信号衰减、延迟、串扰、辐射等参数，从而评估蛇形走线设计的合理性。根据仿真结果，对蛇形走线设计进行优化，以提高信号的传输质量。
