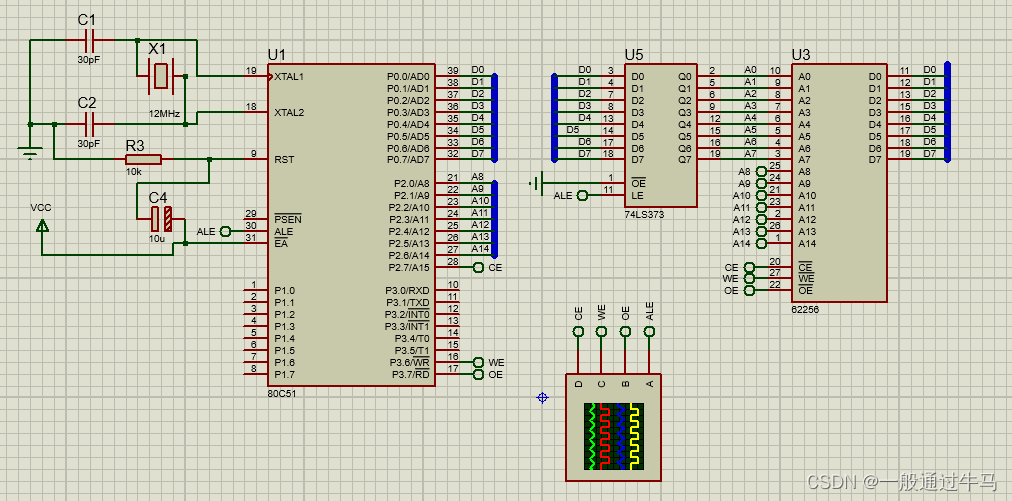

利用proteus进行仿真
代码:
$NOMOD51
$INCLUDE (8051.MCU)
ORG 0000H
MOV DPTR, #2000H
MOV A, #0
LOOP: MOVX @DPTR, A
MOV A, #5
MOVX A, @DPTR
INC A
NOP
NOP
SJMP LOOP
END

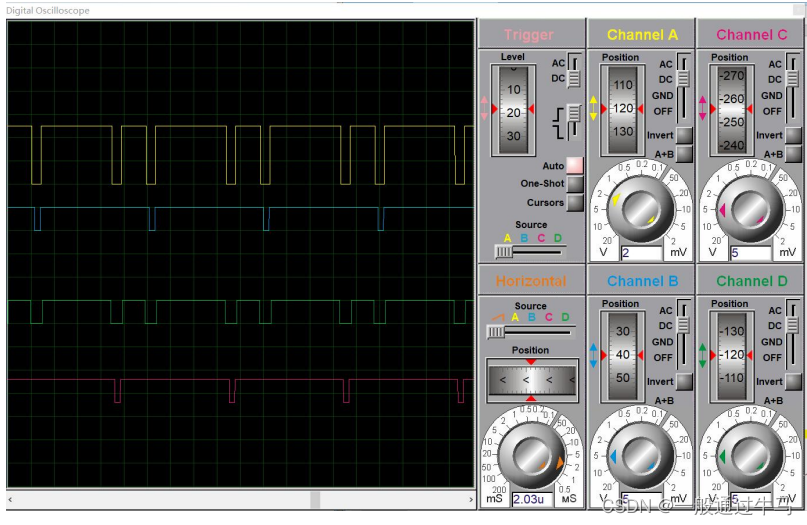

波形图:
说明:
示波器 A 端接 ALE,B 端接 RD,C 端接 WR,D 端接 P2.7。
