该例程实现pwm输出一定数量的脉冲，占空比可调（cubemx的基础配置不做讲解）

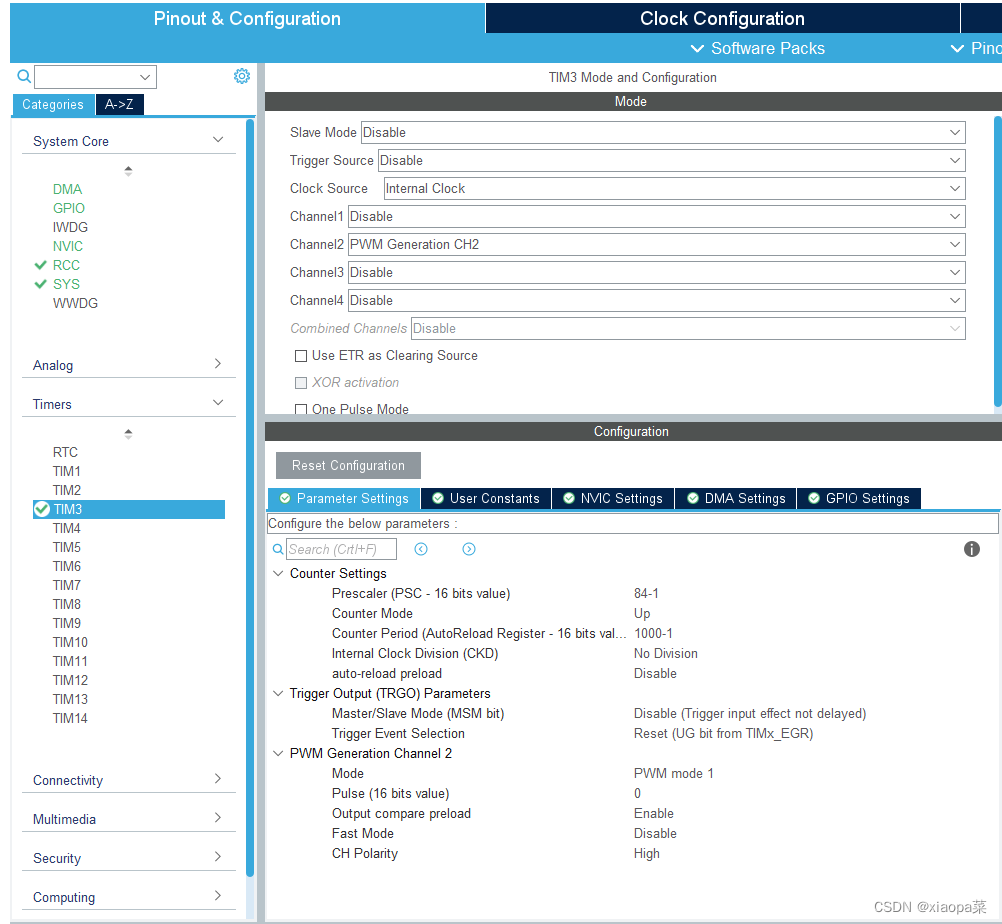

1.定时器选择通道三，配置参数如下（TIM3挂载在APB1下面，84分频得到1M，1000溢出，周期1ms）：

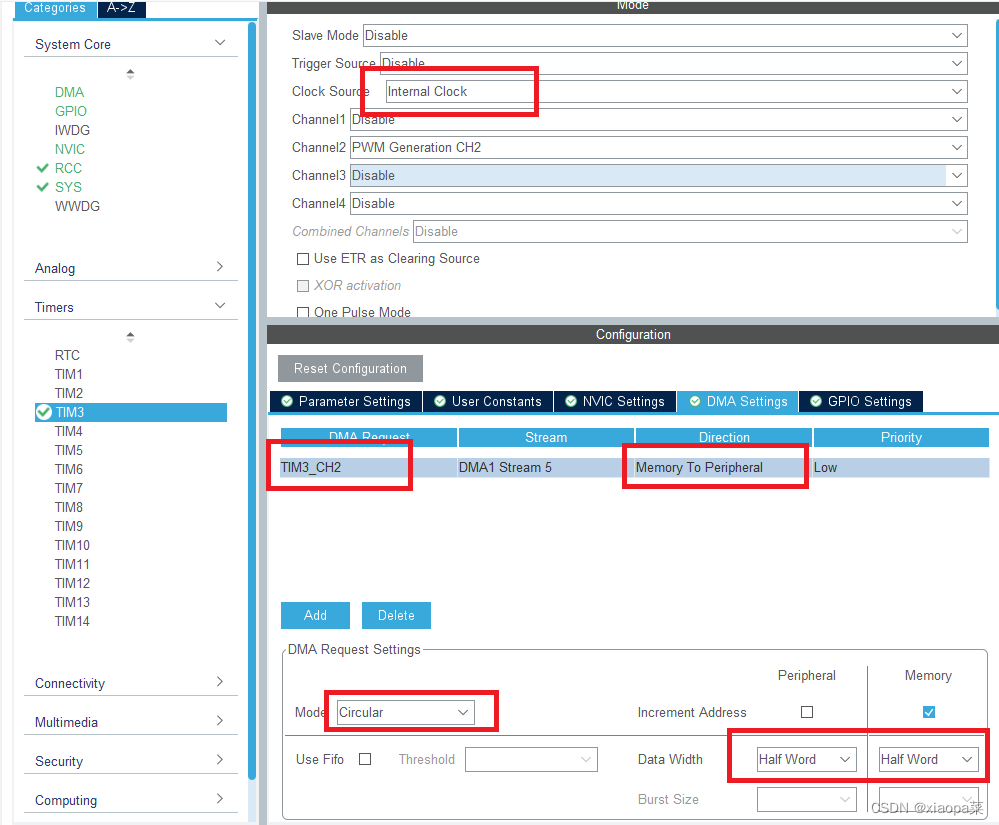

2.配置DMA，配置参数如下：

3.时钟参数如下：

4.生成代码，定义一个测试数组，该数组类型为uint16_t,与前面配置DMA的HalfWord相对应。最后一位数组成员给0：

uint16_t tBuff[7] = {100,150,200,250,300,350,0};

5.添加两个函数：

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_TIM3_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
    while (1)
    {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
        HAL_TIM_PWM_Start_DMA(&htim3, TIM_CHANNEL_2, (uint32_t *)tbuff, 7);//函数1
        HAL_Delay(10);
    }

  /* USER CODE END 3 */
}

回调函数一定要写第二个，切记切记切记！！

//void HAL_TIM_PWM_PulseFinishedHalfCpltCallback(TIM_HandleTypeDef *htim)
//{
//	HAL_TIM_PWM_Stop_DMA(&htim3, TIM_CHANNEL_2);
//}
void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim)//函数2
{
    HAL_TIM_PWM_Stop_DMA(&htim3, TIM_CHANNEL_2);
}

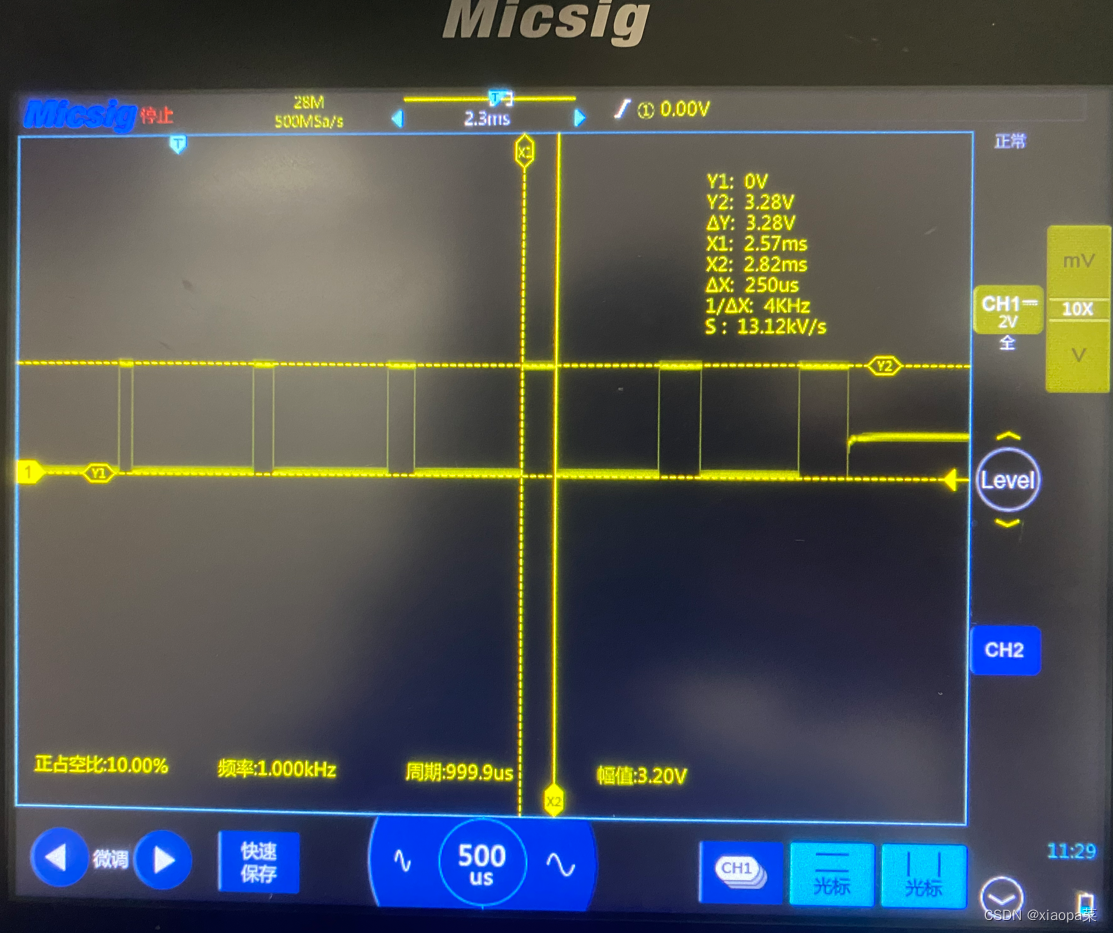

6.编译、下载，示波器测试：
