软件工程_绘制系统业务流程图

---

软件工程_绘制系统业务流程图

---

实验目的：
1、掌握结构化分析方法
2、掌握业务流程分析方法和业务流程图的绘制

实验内容：
案例一：总务办公管理系统
案例二：火车票预订系统

实验过程与结果：

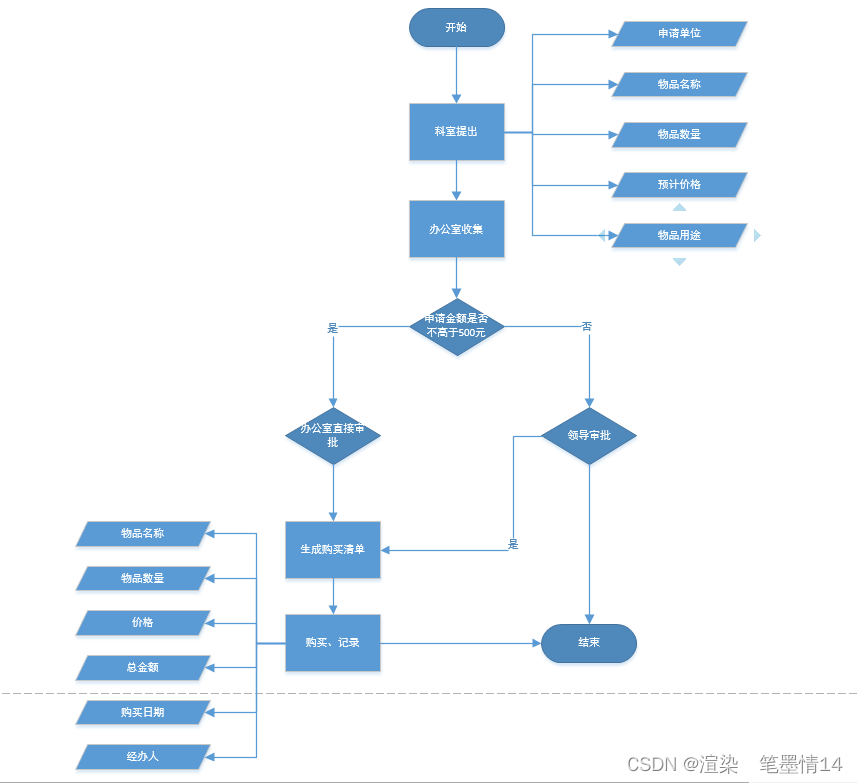

案例一：总务办公管理系统
简介：某单位准备开发一个购买办公用品和设备的总务办公管理系统。办公用品 的购买申请由各科室提出，由负责总务工作的办公室统一收集。其中，购买申请的金 额低于 500 元（含 500 元）可以由总务办公室直接审批，而高于 500 元的购买申请由 机构主管领导审批，批准的购买申请形成采购清单由采购员负责购买，同时应记录每 次实际购买清单，进行入账。在提出购买申请时要包括下述数据：申请单位、物品名 称、物品数量、预计价格、物品用途等。每次购买完成后应记录以下数据：物品名称、 物品数量、价格、总金额、购买日期、经办人等。
请对该系统进行业务流程分析后，绘制出该系统的系统流程图。

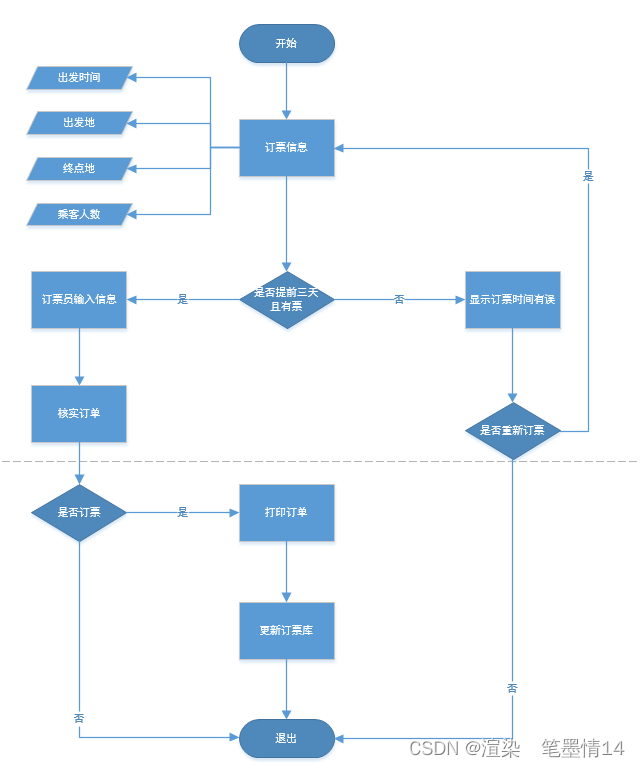

案例二：火车票预订系统
系统简介：某高校后勤集团为了学生寒暑假返乡，办理代学生预订返乡火车票事务， 订票必须提前三天办理，后勤订票处提前三天向火车站办理购票事务。订票处使用一 台微机处理订票后购票事务，学生订票一次称为一个事务，由订票员将其输入在微机 中，系统核实订单后，将订票信息记录放在订票库中。系统每天打印预订三天的购票单，并更新订票库。 请对该系统进行业务流程分析后，绘制出该系统的系统流程图。

总结：这次实验是经过一次一次修改，一步一步完善，同时在判断的时候也会出现一些分歧，也会导致所画出来的流程图不太一样，这次实验作业我也只是想分享一下记录自己的作业
