实验目的：
1、掌握数据流的分析方法
2、掌握数据流图的绘制

实验原理：
数据流图（DFD）是软件系统系统的逻辑模型，仅仅描绘数据在软件中流动（从输入移动到输出）的过程中所经受的变换（即加工处理）。
数据流图的绘制方法：根据数据流图的四种成分：源点或终点，处理，数据存储和数据流，从问题描述中提取数据流图的四种成分；然后依据“自顶向下、从左到右、由粗到细、逐步求精”的基本原则进行绘制。

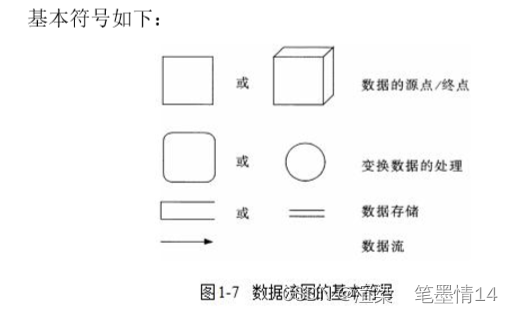

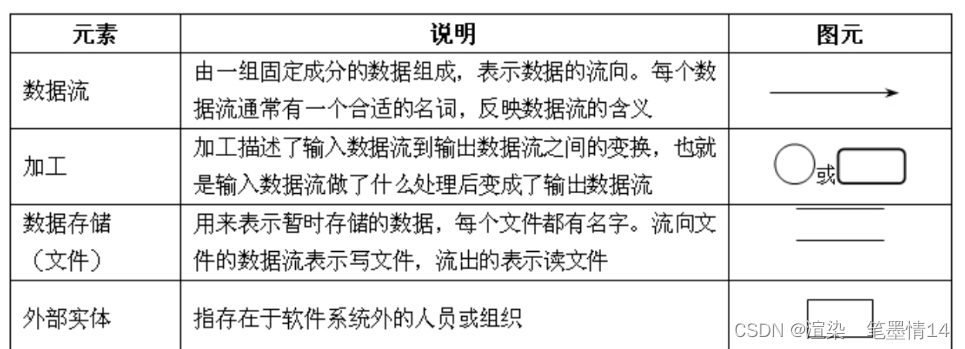

数据流图包括四大基本元素：加工、数据流、数据存储、外部实体

实验内容：
案例一：总务办公管理系统
案例二：火车票预订系统

实验过程与结果：

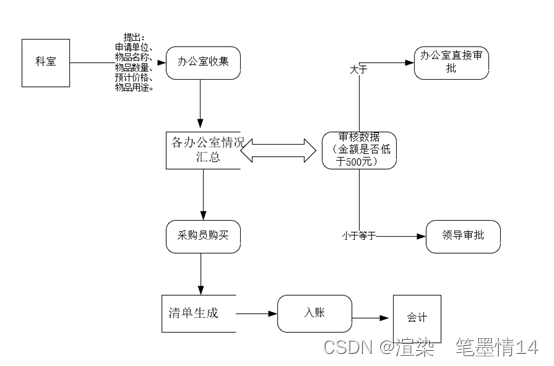

案例一：总务办公管理系统
简介：某单位准备开发一个购买办公用品和设备的总务办公管理系统。办公用品 的购买申请由各科室提出，由负责总务工作的办公室统一收集。其中，购买申请的金 额低于 500 元（含 500 元）可以由总务办公室直接审批，而高于 500 元的购买申请由 机构主管领导审批，批准的购买申请形成采购清单由采购员负责购买，同时应记录每 次实际购买清单，进行入账。在提出购买申请时要包括下述数据：申请单位、物品名 称、物品数量、预计价格、物品用途等。每次购买完成后应记录以下数据：物品名称、 物品数量、价格、总金额、购买日期、经办人等。
请对该系统进行业务流程分析后，绘制出该系统的数据流图。

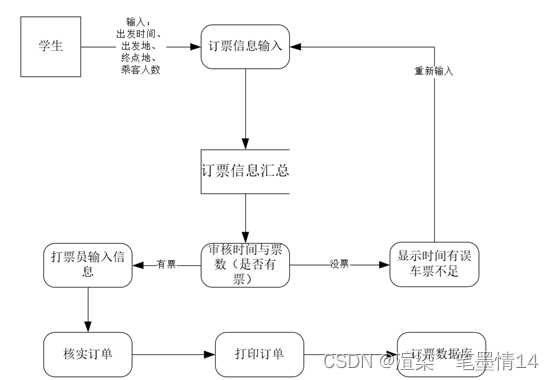

案例二：火车票预订系统
