思科路由器OSPF动态路由配置

一、实验目的

掌握OSPF 协议的配置方法：

掌握查看通过动态路由协议 OSPF 学习产生的路由；

熟悉广域网线缆的链接方式；

二、实验原理

OSPF：开放式最短路径优先协议，是目前网路中应用最广泛的路由协议之一。属于内部网管路由协议，能够适应各种规模的网络环境，是典型的链路状态协议。OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库，然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。

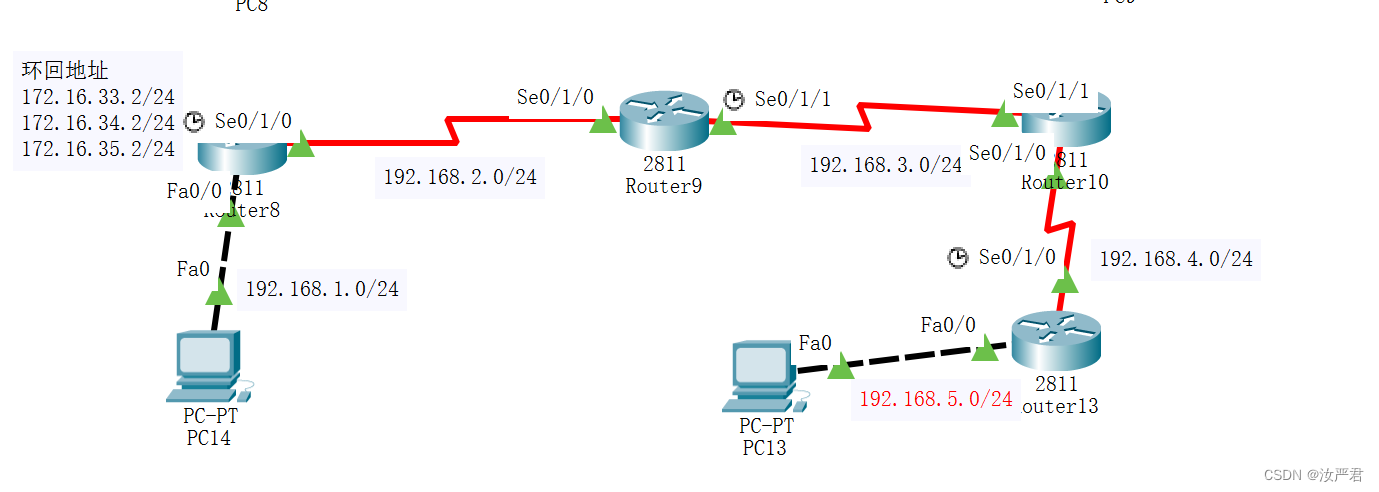

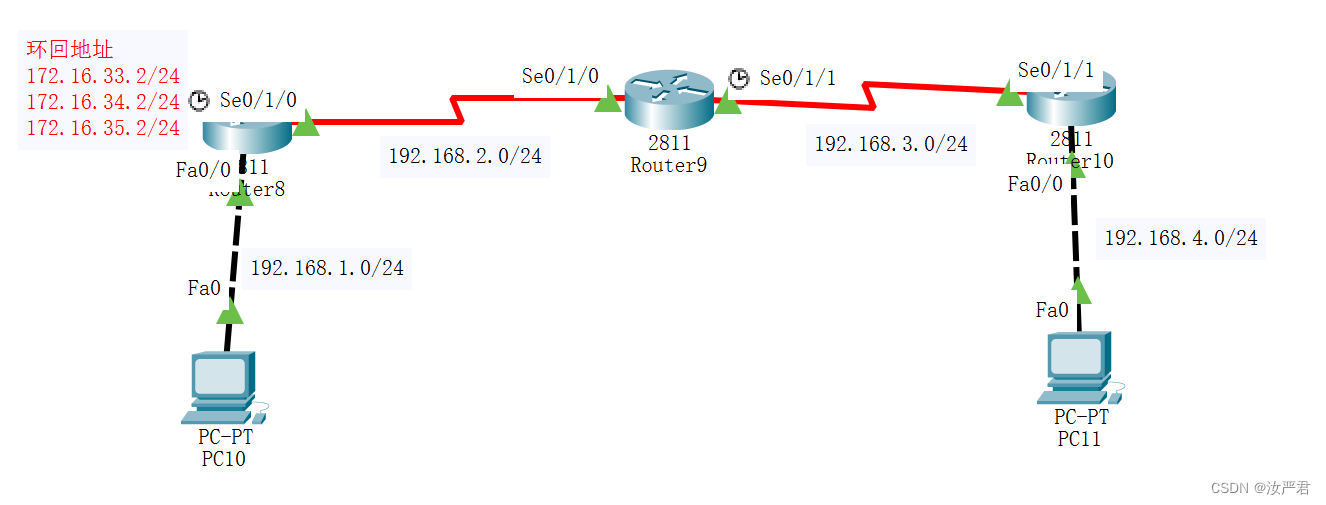

三、实验拓扑图

四、实验步骤

Pc10

IP：192.168.1.2

Subnet mask：255.255.255.0

Gateway：192.168.1.1

Pc11

IP：192.168.4.2

Subnet mask：255.255.255.0

Gateway：192.168.4.1

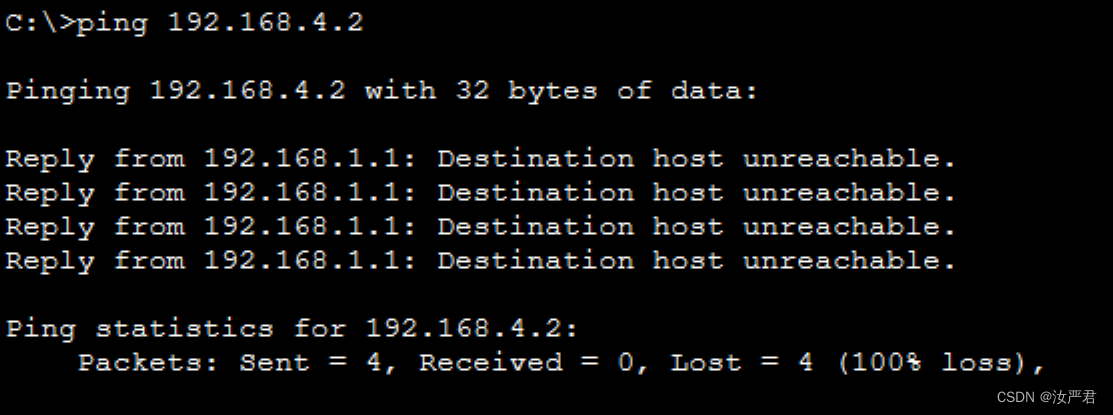

测试ping不通

配置router8

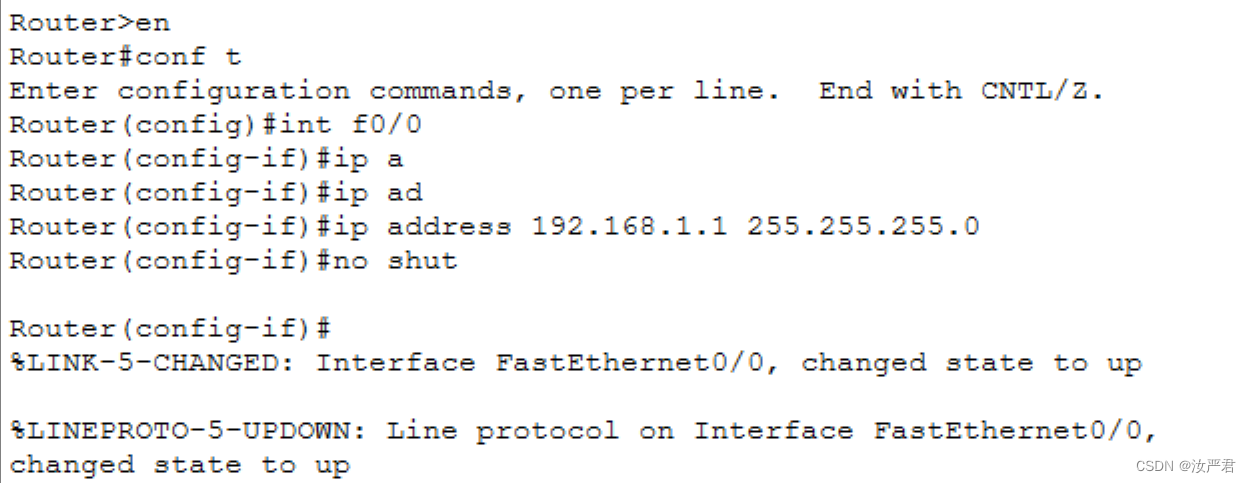

配置端口ip

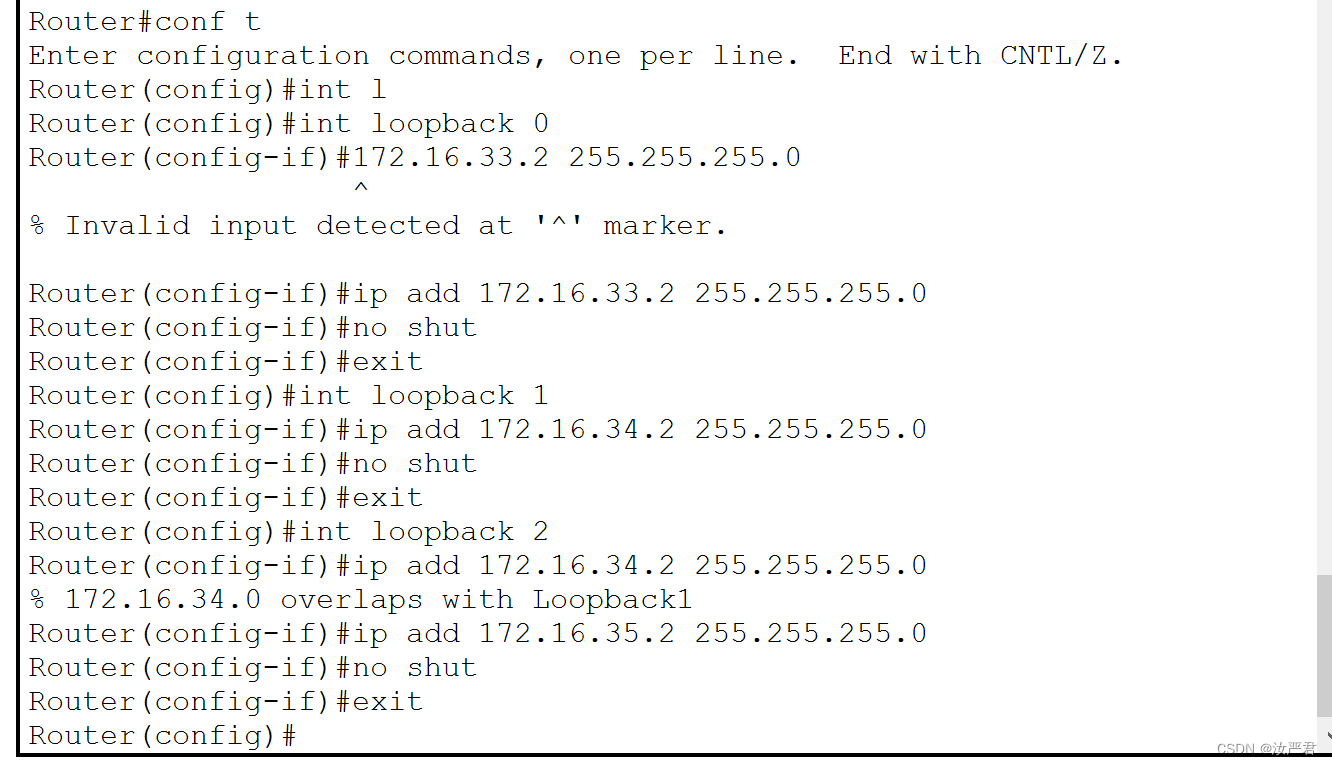

配置loopback地址

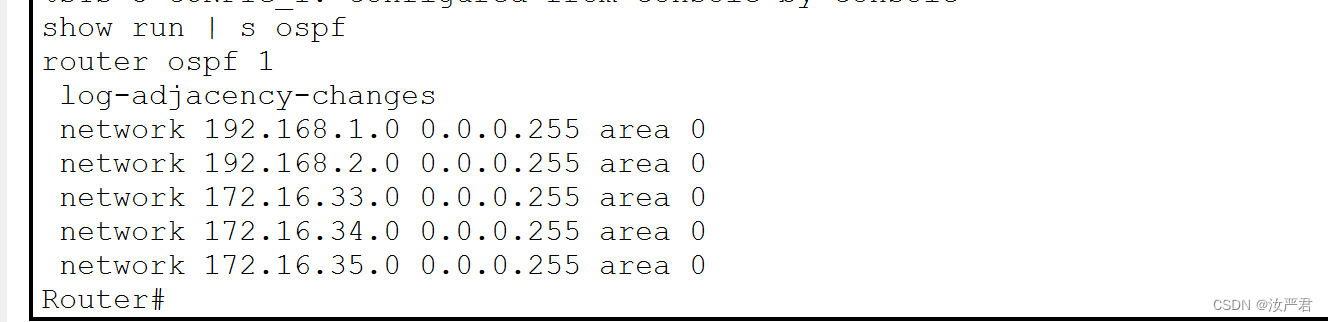

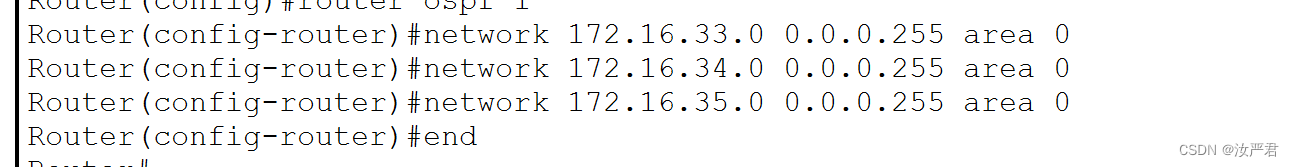

配置ospf动态路由

查看配置情况

配置router9

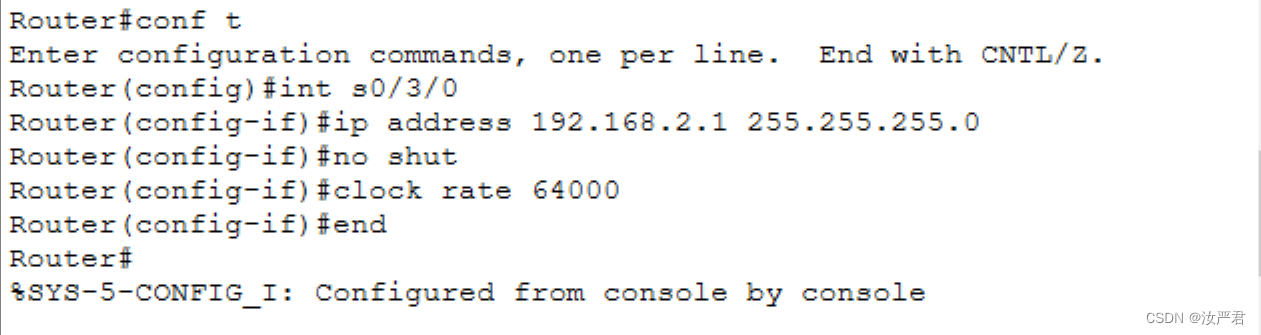

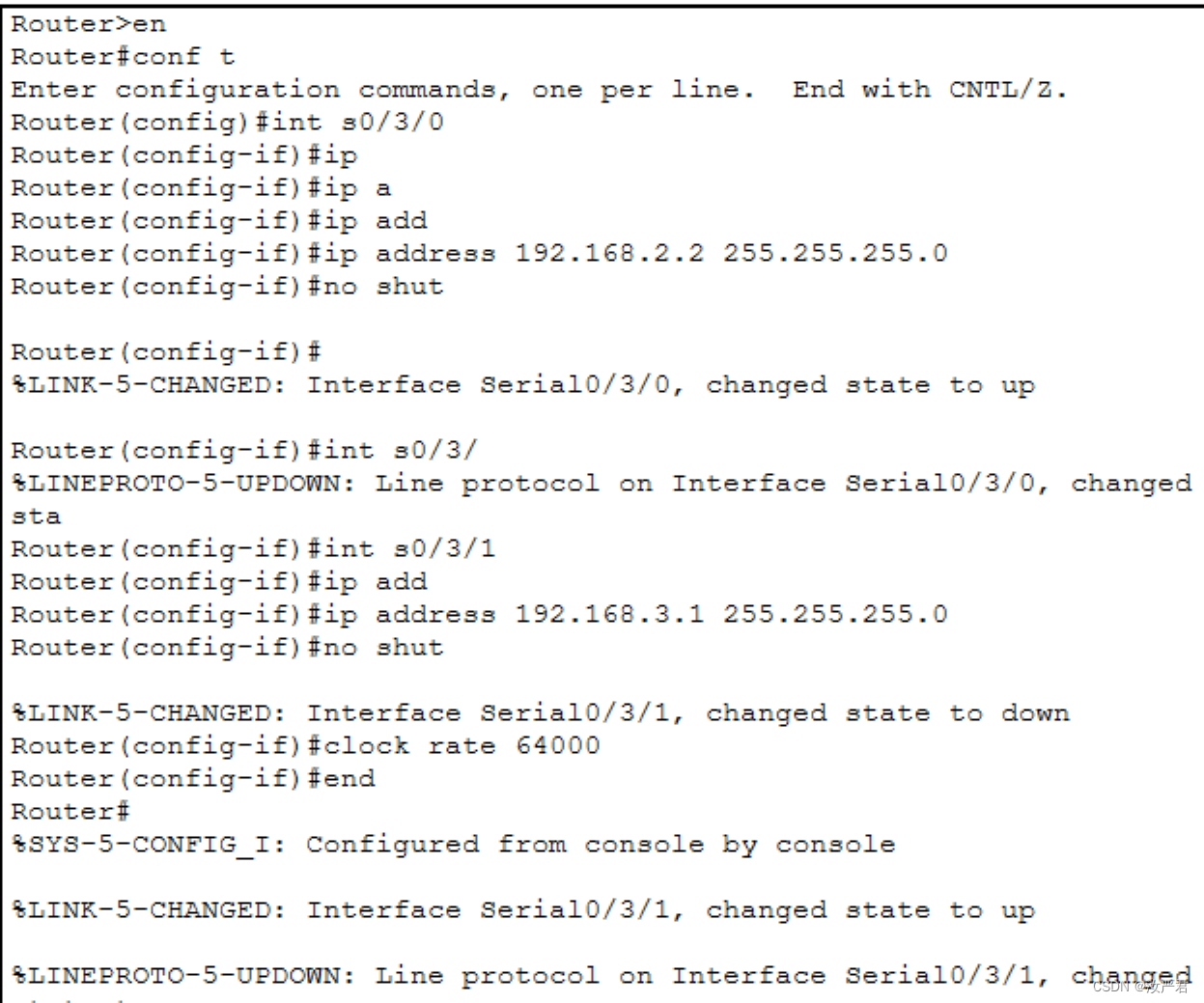

配置端口ip、DCE口时钟频率

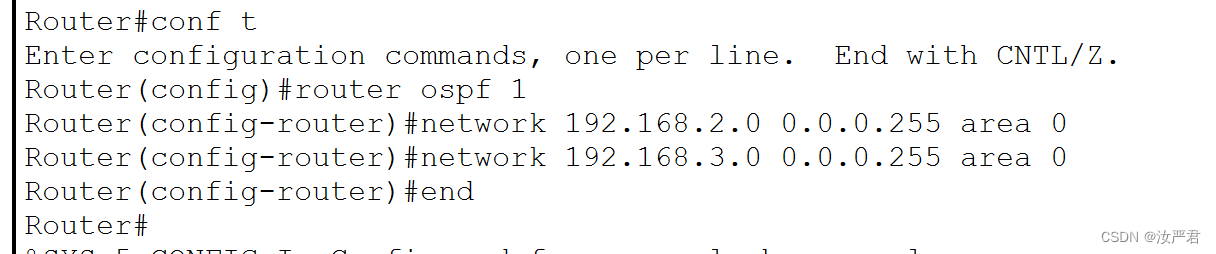

配置ospf动态路由

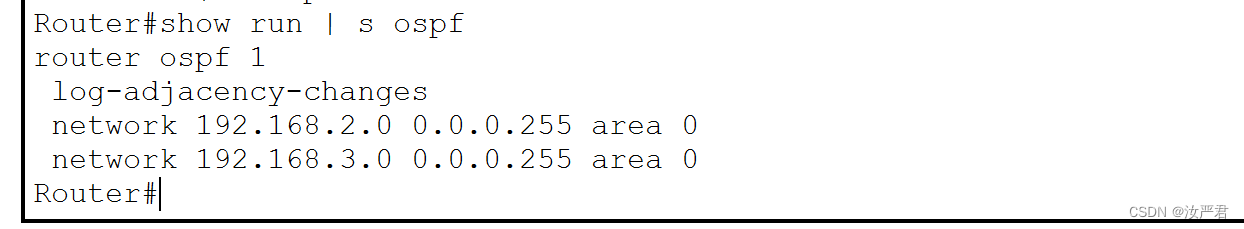

查看配置情况

配置router10

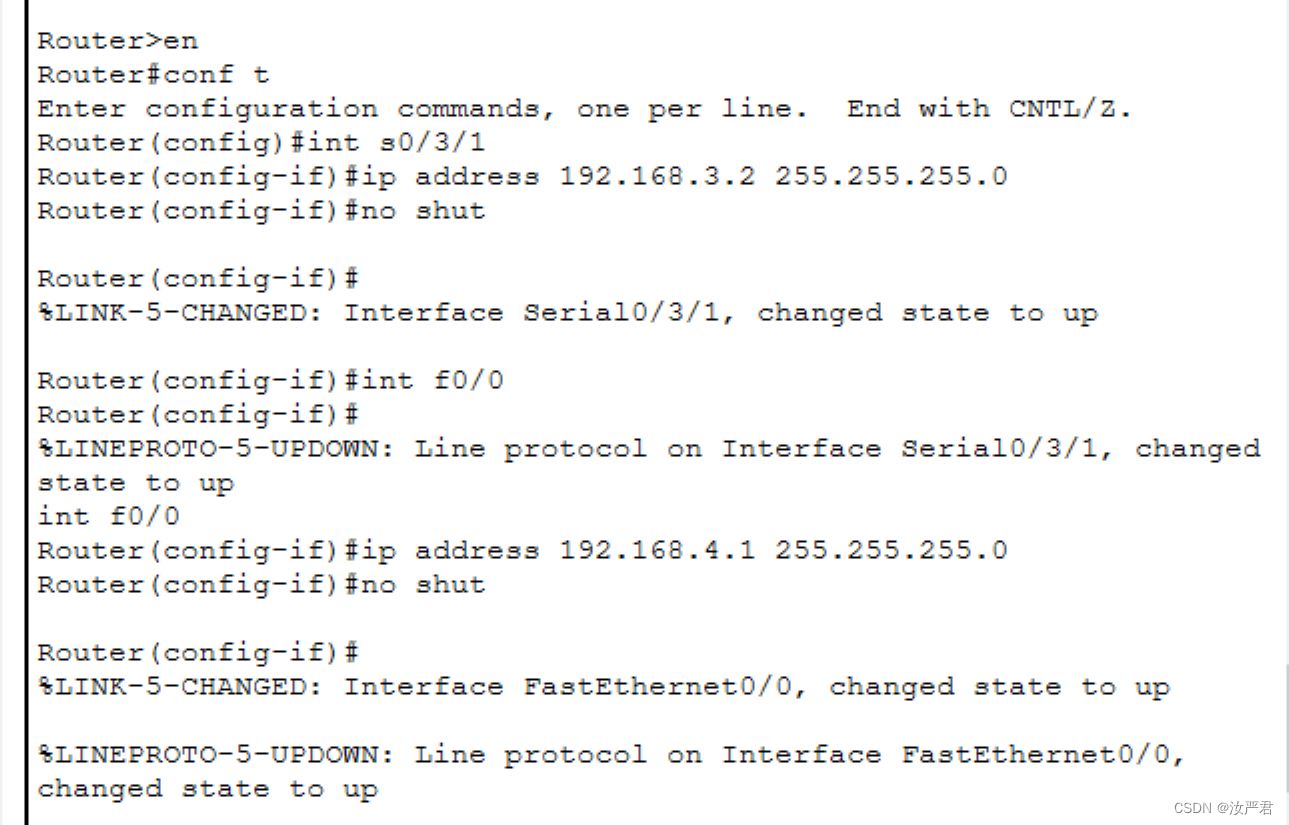

配置接口ip

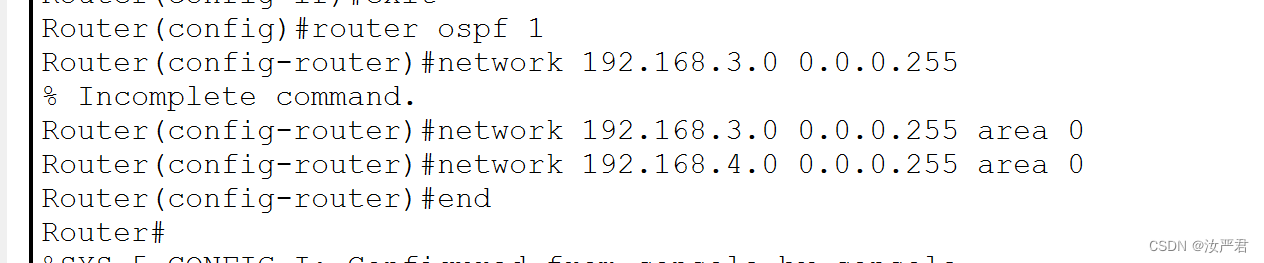

配置ospf

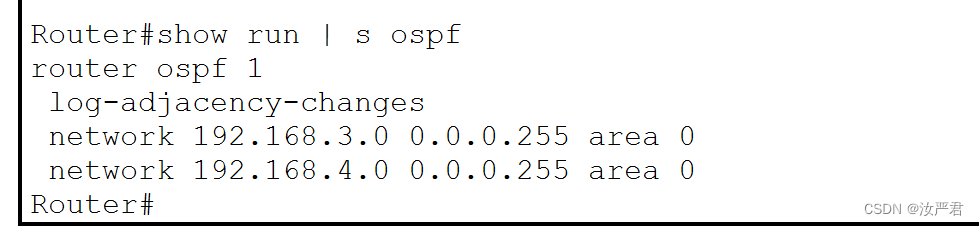

查看配置

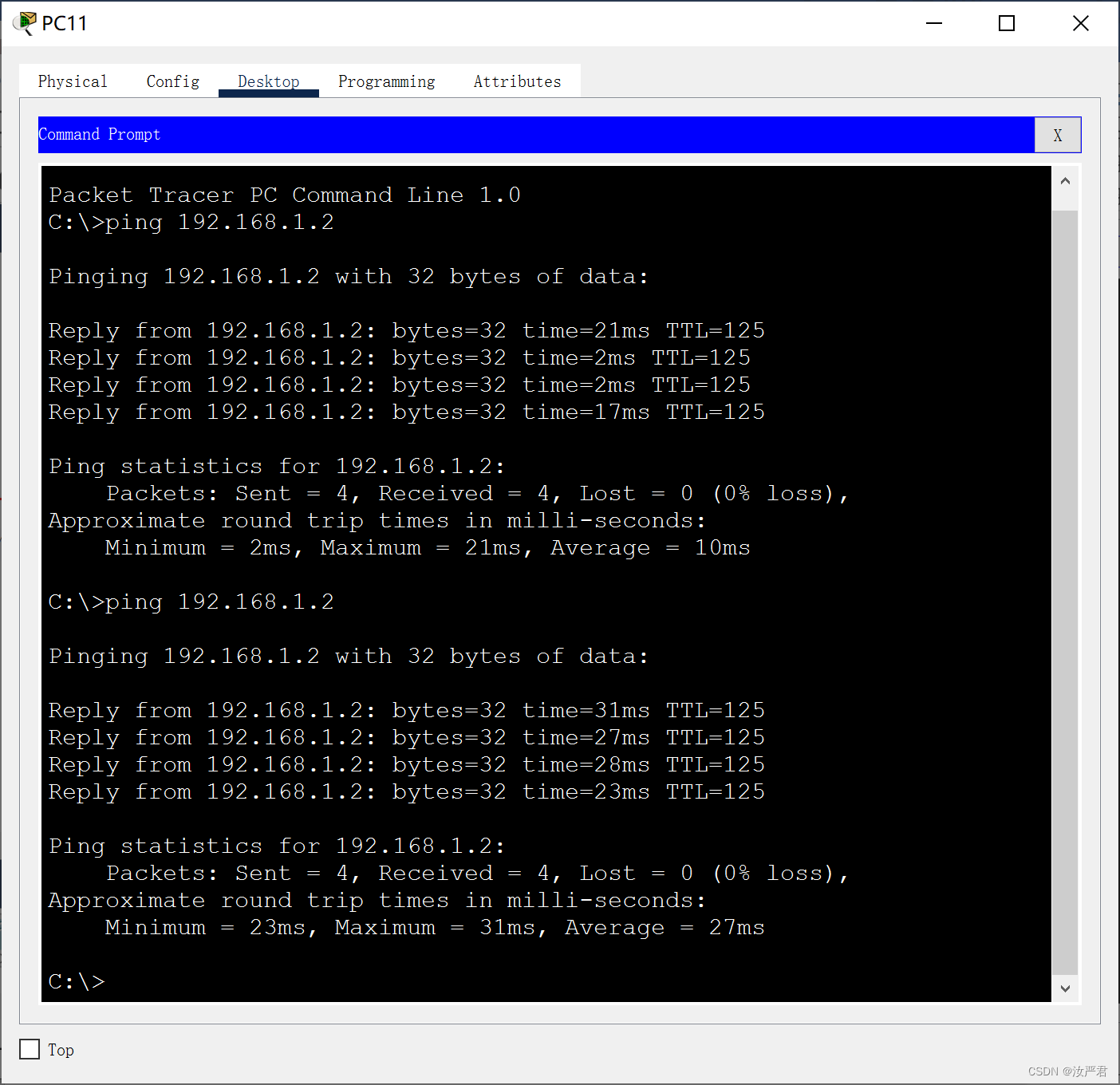

测试结果两台主机可以ping通

查看各个路由器的路由表

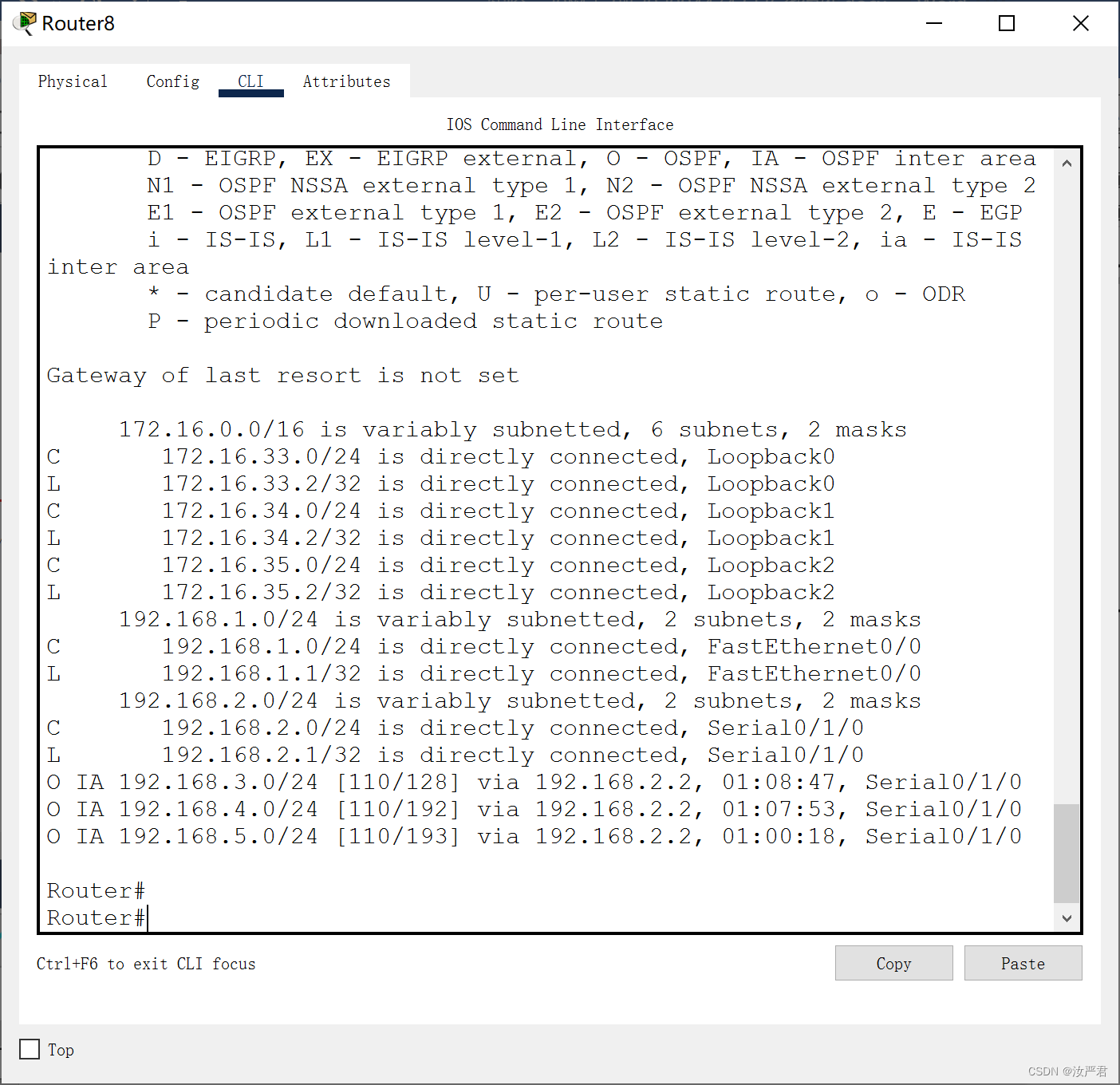

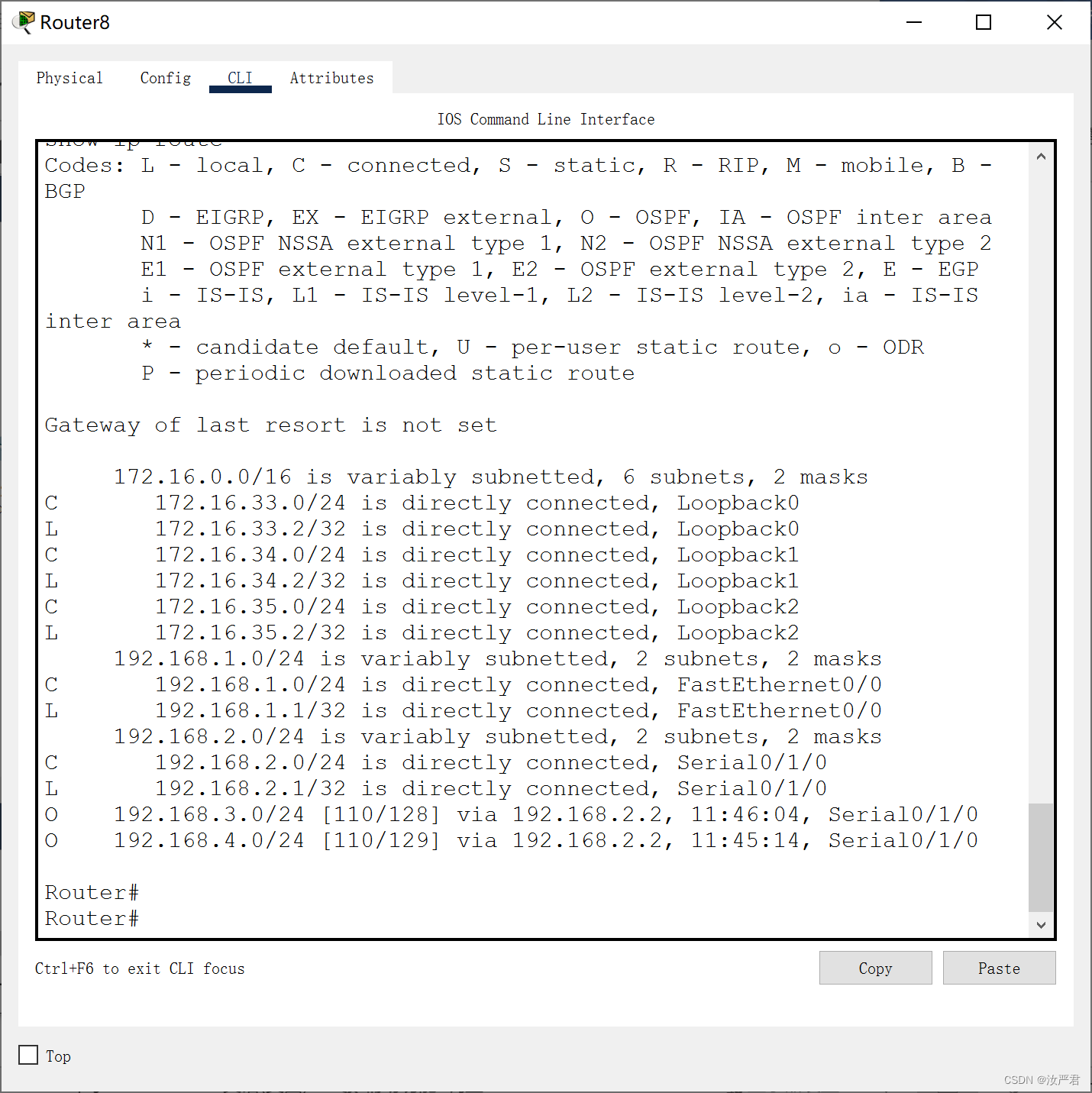

Router8

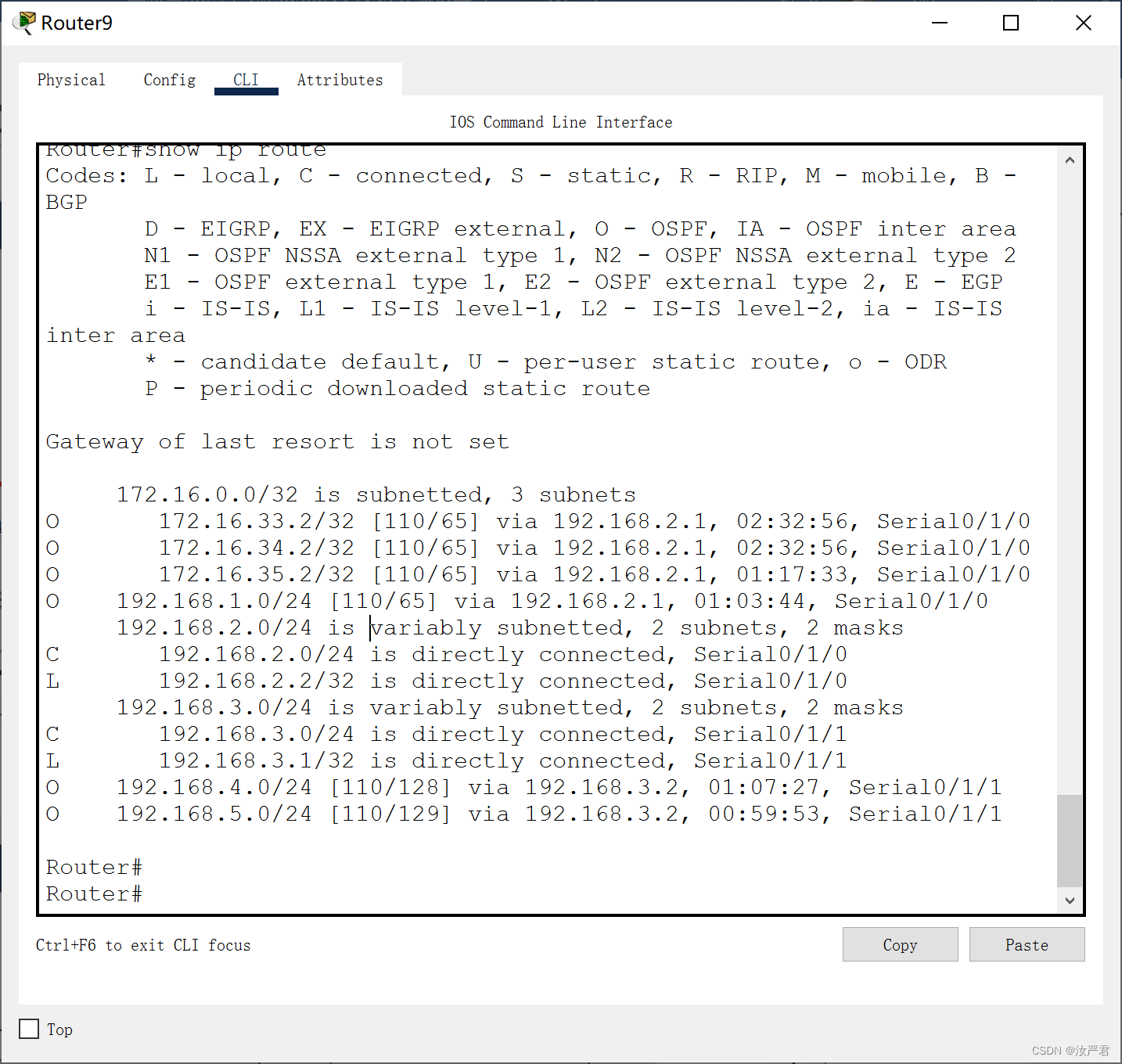

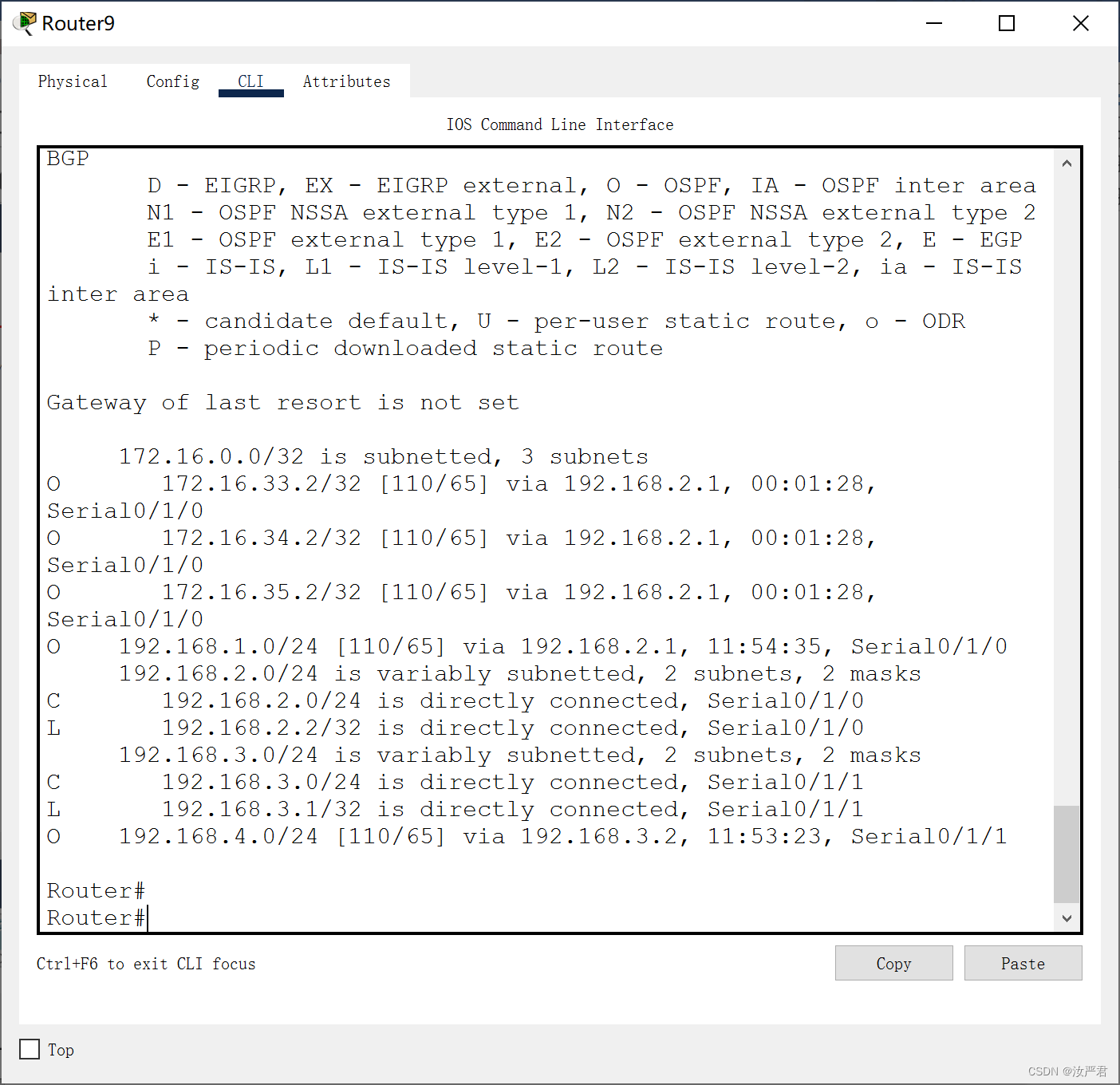

Router9

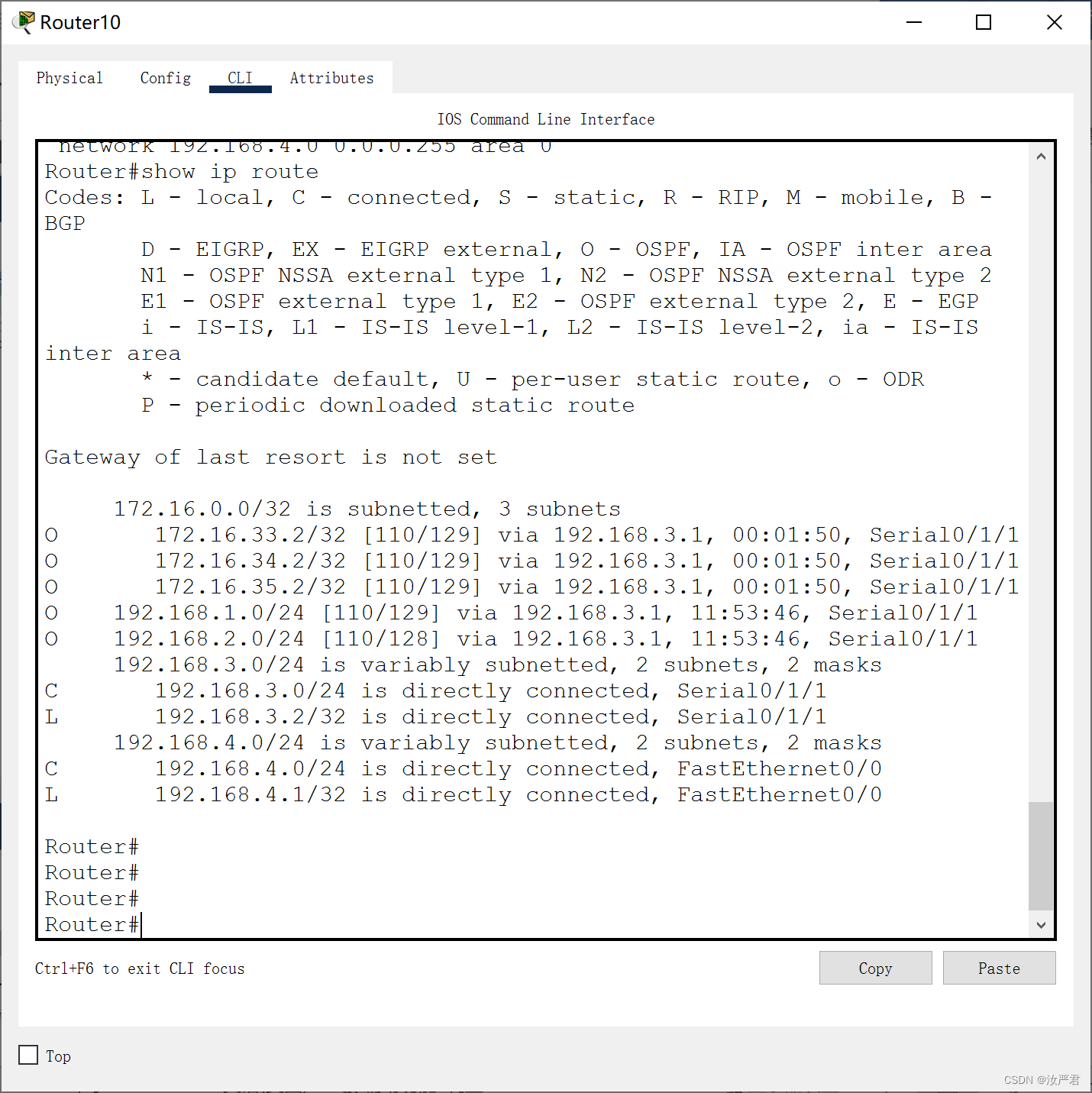

Router10

OSPF默认是没有自动汇总的

下面做一个OSPF的路由汇总实验

路由汇总就是把多条路由汇总为一条路由进行通告，简单说就是多合一。在比较大规模的OSPF网络中，LSA（链路状态通告）的数量是比较多的，若没有进行路由汇总，让它们都跑到骨干区域中，那么将会导致不必要的设备CPU与内存占用及链路带宽消耗等问题。进行OSPF路由汇总后，可以减少所有路由器频繁地更新路由表，从而提高了网络稳定性，减少了一些不必要的LSA扩散。OSPF汇总路由的方式有两种，一种为区域间路由汇总，另外一种为外部路由汇总。区域间路由汇总是为ABR（区域边界路由器）上进行的，而外部路由汇总是在ASBR（自治系统边界路由器）上进行的。这里提醒一下，3类LSA是汇总LSA，但是在路由更新时，它不会进行路由汇总，只会发送汇总LSA，这点不要弄混了，也就是说，想要汇总就得手工配置。

Area 0

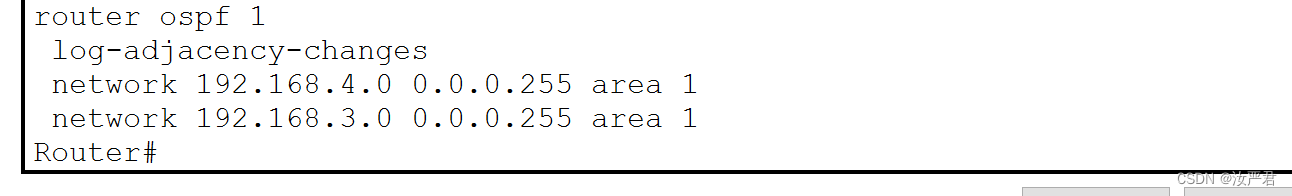

Area 1

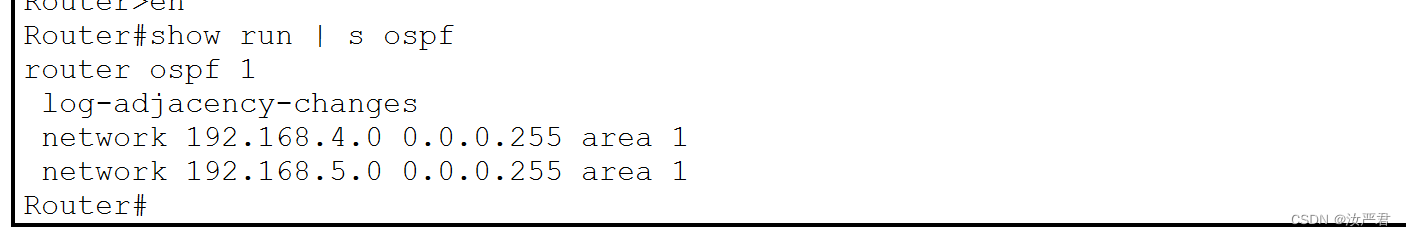

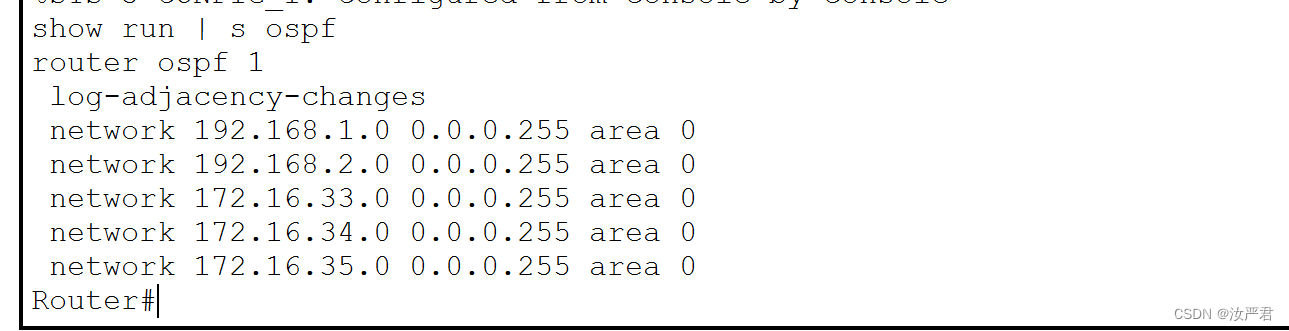

查看配置情况

Router8

Router9

Router10

Router11

查看路由表

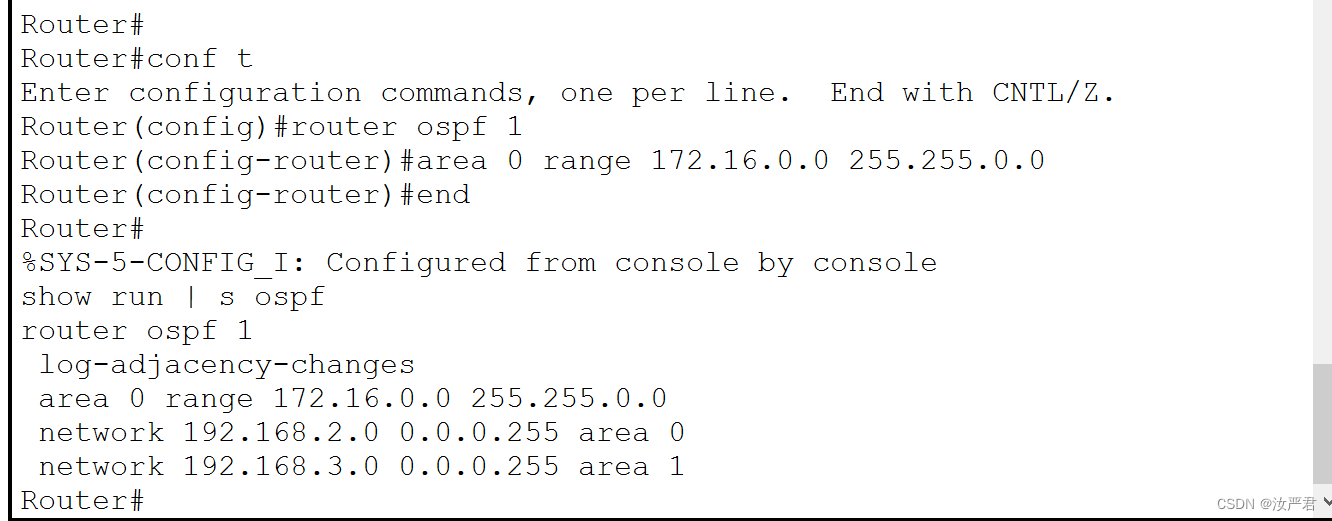

在ABR上汇总区域1的子网，在骨干路由器上查看效果

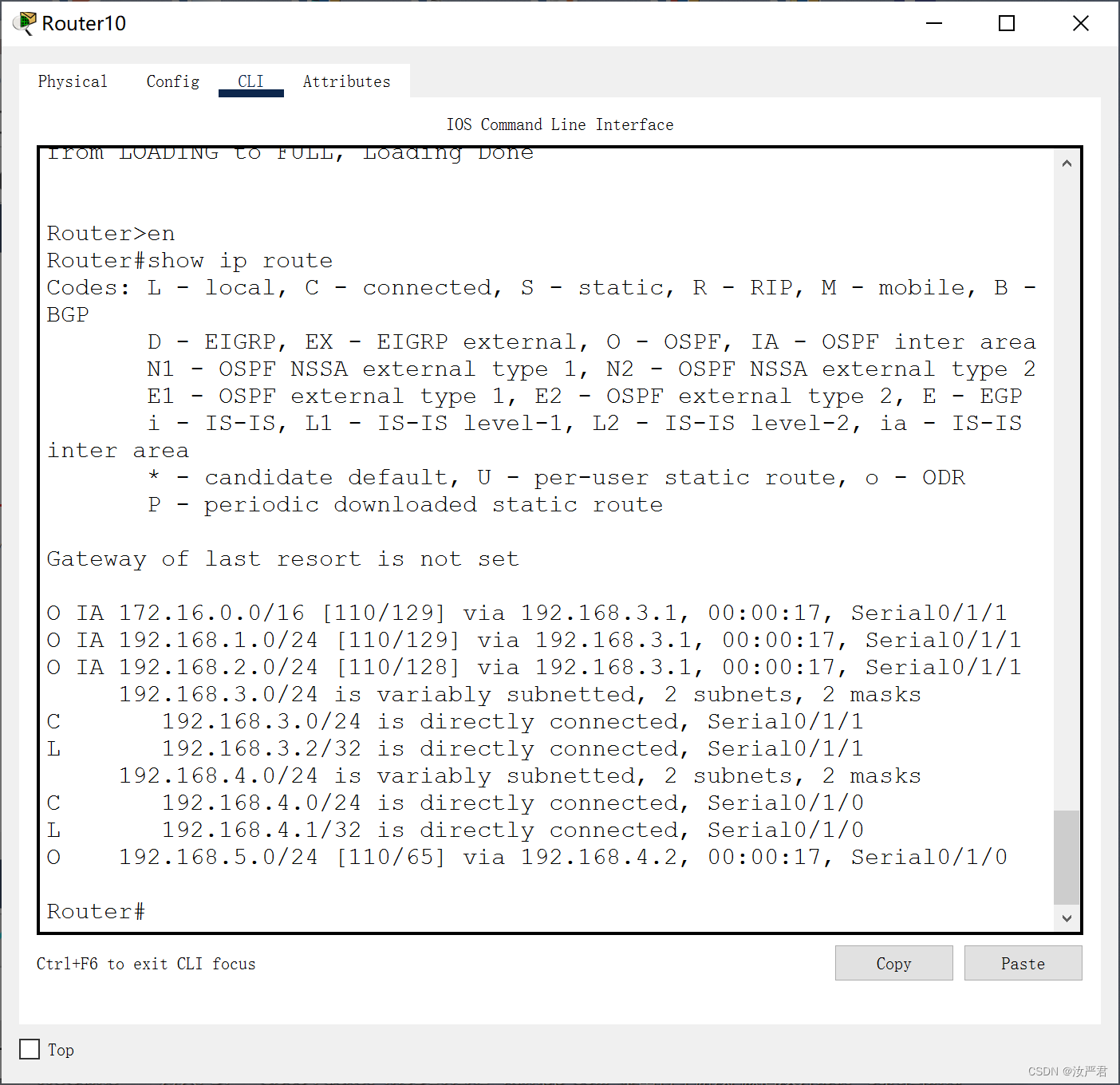

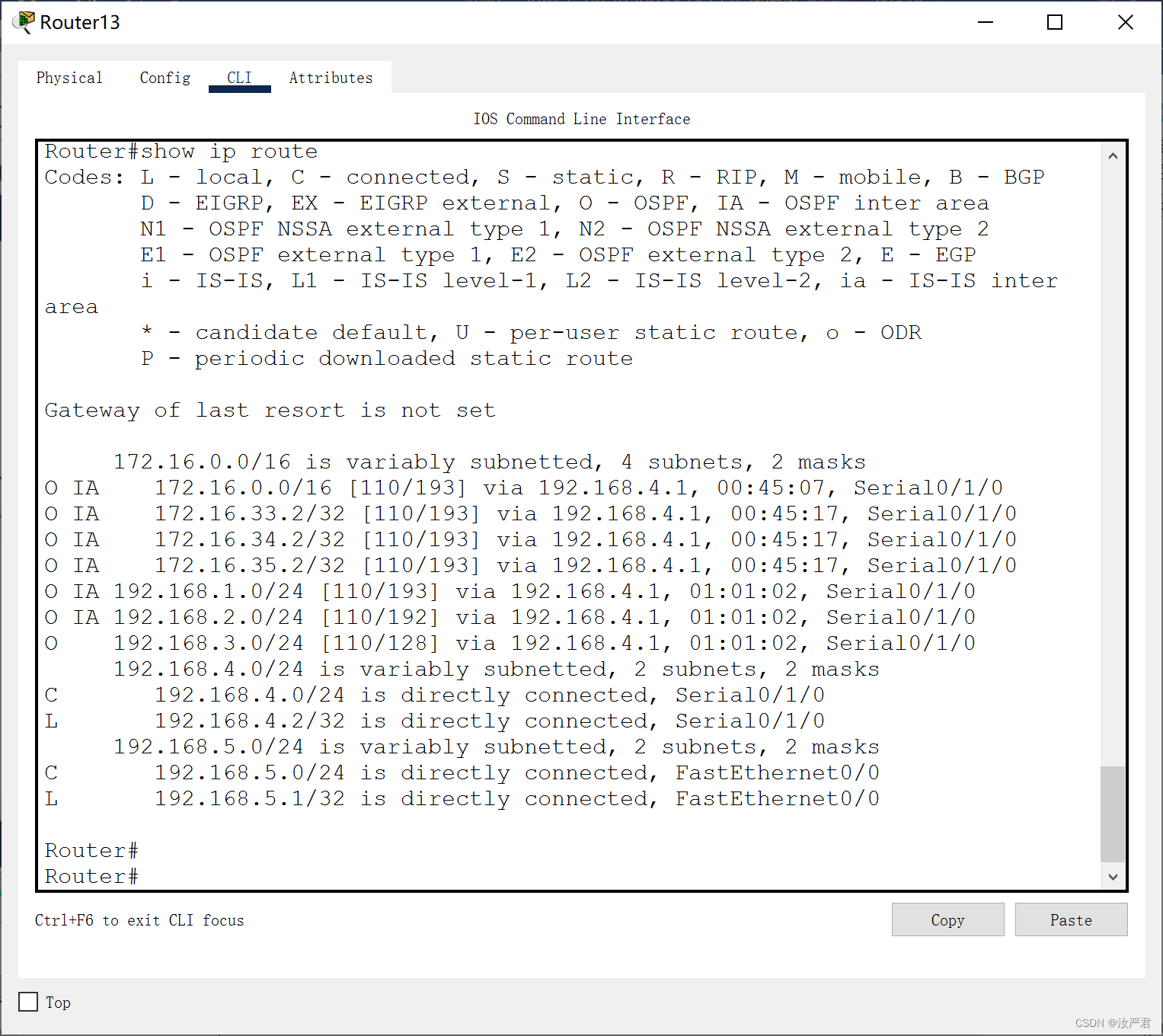

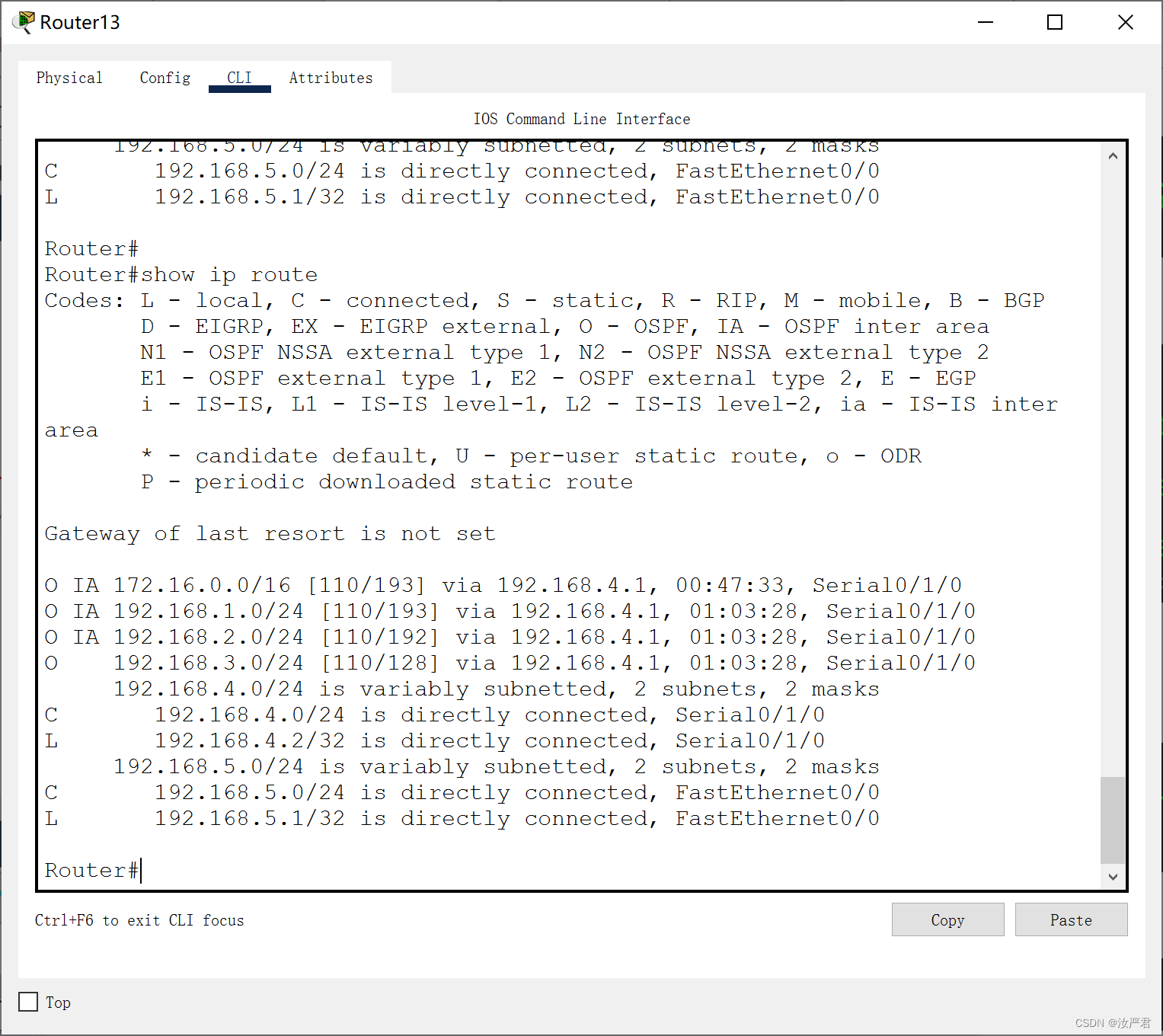

查看效果

现在我们可以看到ABR汇总后的路由，之前的有多条172.16.0.0/16的子网的，现在只有172.16.0.0/16一条路由了。

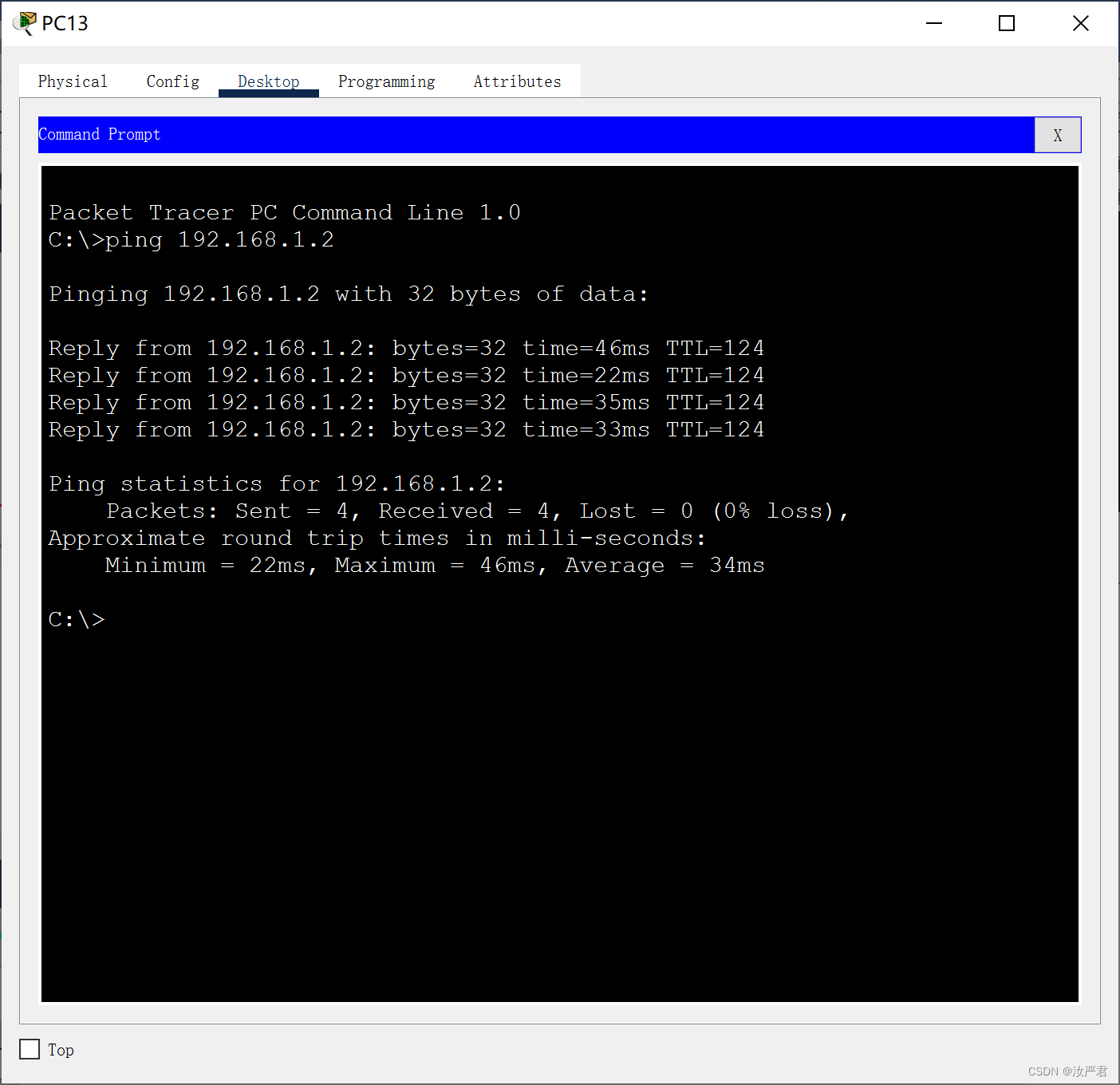

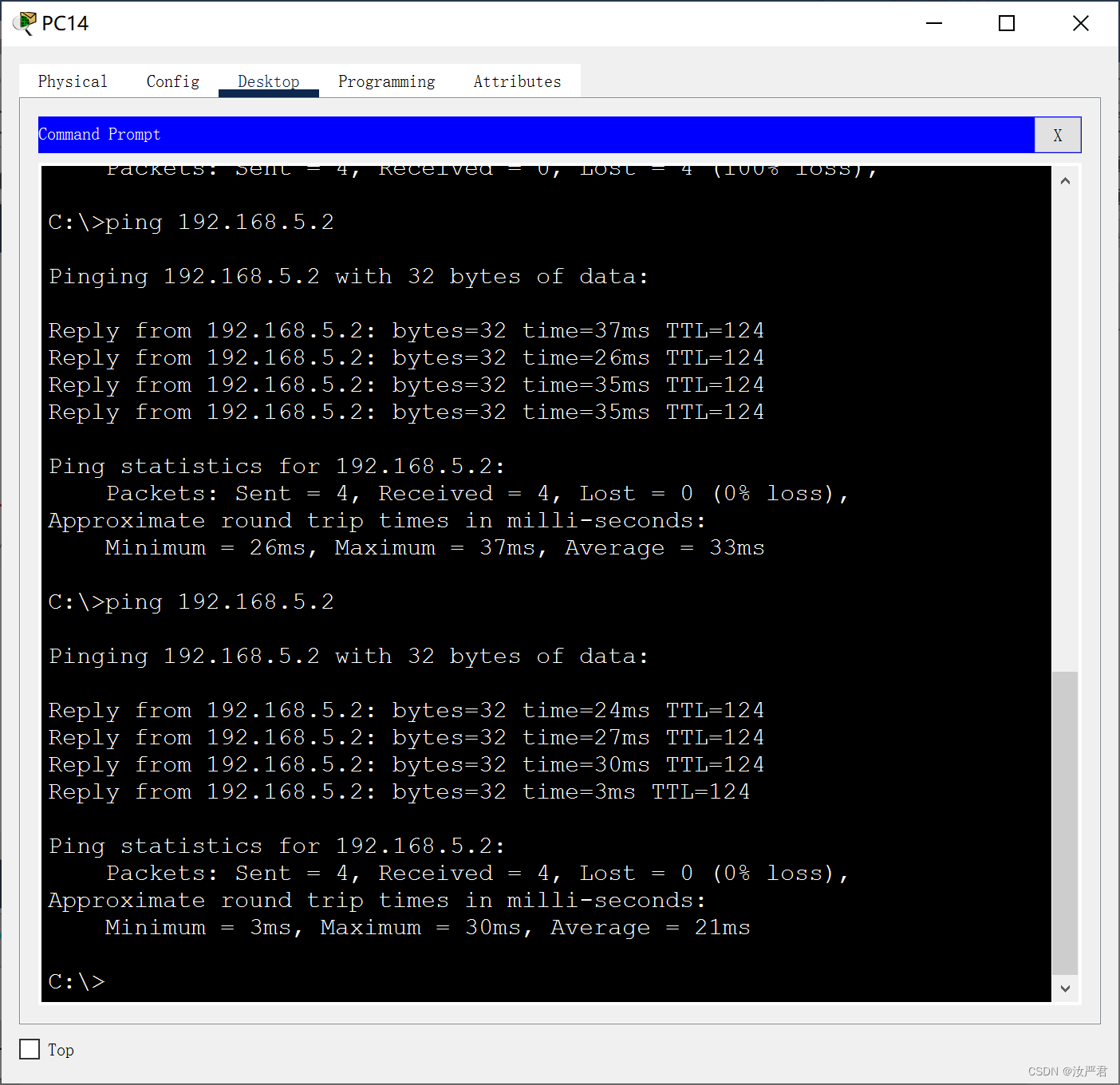

两台主机之间也能ping通
