SM3 hash算法原理和硬件实现

浦东占卜师

已于 2023-12-06 20:20:40 修改

阅读量3.9k

点赞数 31

分类专栏：密码学原理及杂谈文章标签：哈希算法算法

于 2023-11-27 22:38:57 首次发布

本文链接：https://blog.csdn.net/weixin_56255413/article/details/134649196

版权

密码学原理及杂谈专栏收录该内容

11 篇文章

订阅专栏

本文详细介绍了国家密码SM3算法，包括其背景、工作原理、填充规则、迭代过程和Python实现代码示例。同时提及了Verilog硬件实现的计划。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

#声明：本文创作内容含代码均为个人创作所得，允许学习、传阅，不得用于商业用途#

#本文包含国密SM3从算法到硬件实现的全部#

#读者务必认真理解代码实现过程，而不知简单的复制粘贴#

一背景：

SM3是一种杂凑（hash）算法的计算方法，是国家密码公开算法标准，与国际上SHA-256相对应。其主要适用于商用密码应用中的数字签名和验证、消息认证码的生成与验证以及随机数的生成。

二：算法说明：

建议先直接下载“SM3密码杂凑算法”一文阅读

1. 简述

对长度为L（L<2^64）比特的消息m，经过杂凑算法填充和迭代压缩，生成一个256比特的数据。

2. 填充

填充的目的是为了保证消息比特长度（也就是0和1的总个数）是512的倍数，此举是为了满足后面迭代要求。首先将比特“1”，添加到消息的尾部，然后再添加K个比特“0”，然后再添加64个比特串，比特串是消息长度L的二进制表示，比如消息长度是24个比特，那么添加的64个比特串的二进制表示为 00…011000（十进制是24）。其中数字K满足一下等式，L+1+K+64 = 0mod 512，也就是512的整数倍。

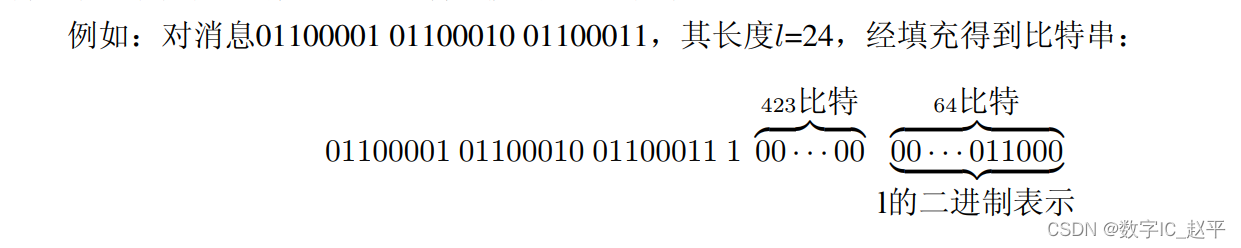

上图是来源于国密pdf

3. 迭代

将上面填充后的消息按照每512比特进行分组，B0，B1，B2，… ， B(n-1)

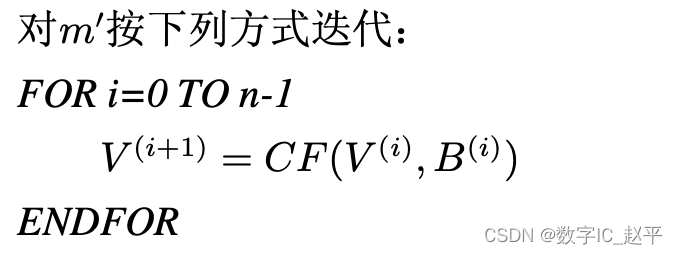

迭代方式：上一轮计算结果hash值和本轮的B(i)运算得到本轮的hash值, 用V来表示。伪代码如下：

V(0)是256比特的初始值，固定且已知，B(i)就是上面的填充分组后的消息，最终结果为V(n)

那么这个迭代压缩函数具体是怎样的形式呢？且往下看

3.1 消息扩展

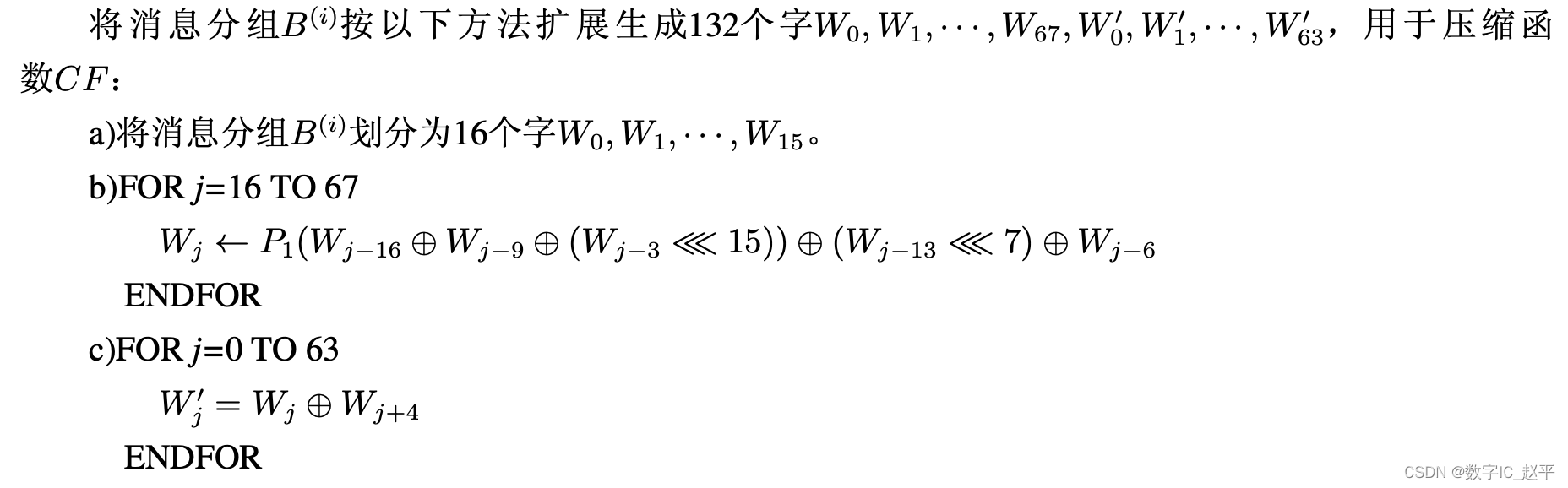

第一步：

也就是W0～W15就是分组消息的前16个字，然后用这16个字迭代出W16～W67，然后再用W0～W67迭代出W`0~W`63

3.2: 压缩函数CV

初始化常量IV = 7380166f 4914b2b9 172442d7 da8a0600 a96f30bc 163138aa e38dee4d b0fb0e4e，

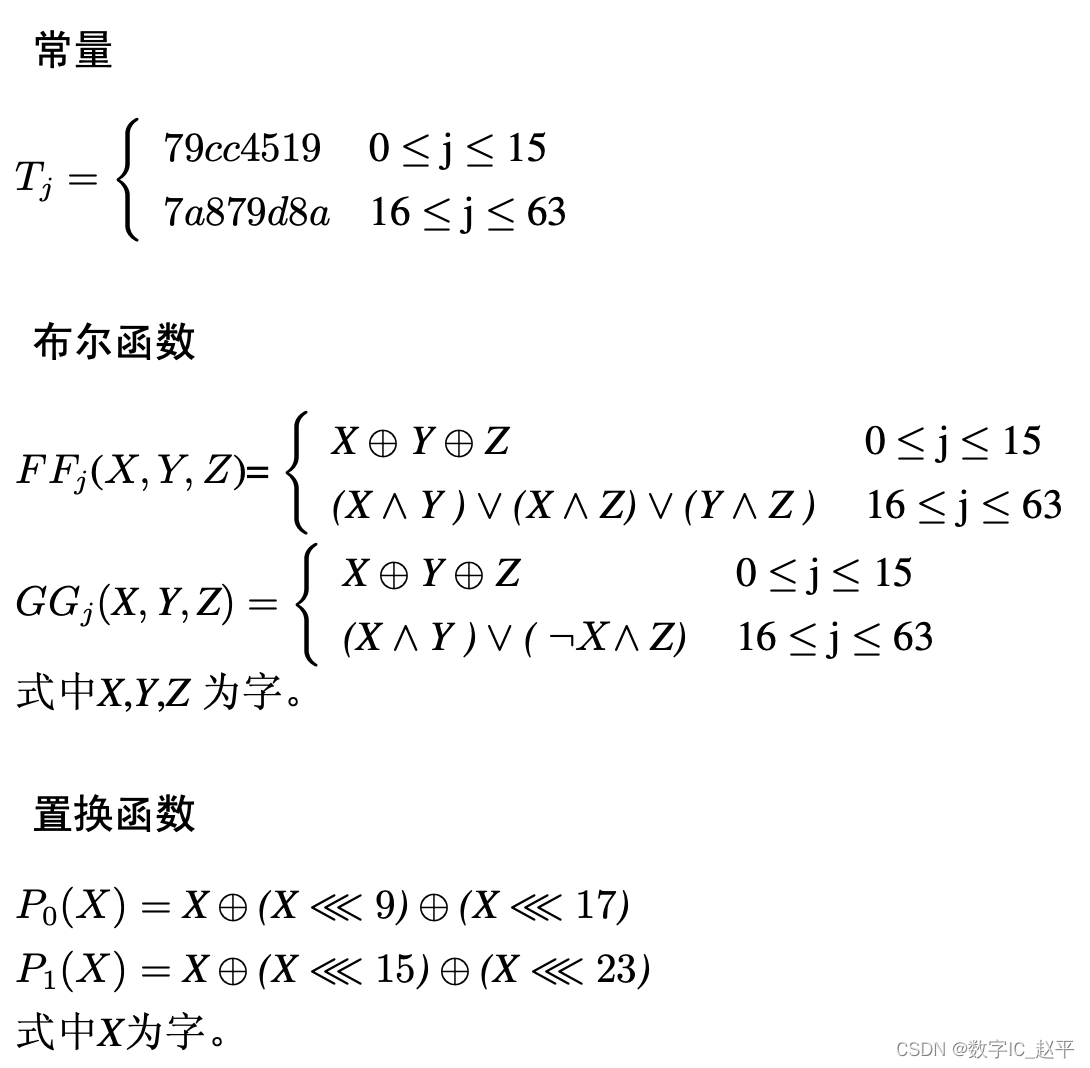

由于编辑器打字不太方便，所以我就用截图的方式贴在这里：

说明：因为计算一组数据需要经过64次迭代，所以上面的循环变量为0～63，为了增加复杂度，在不同的迭代时间使用不同的变量或函数；

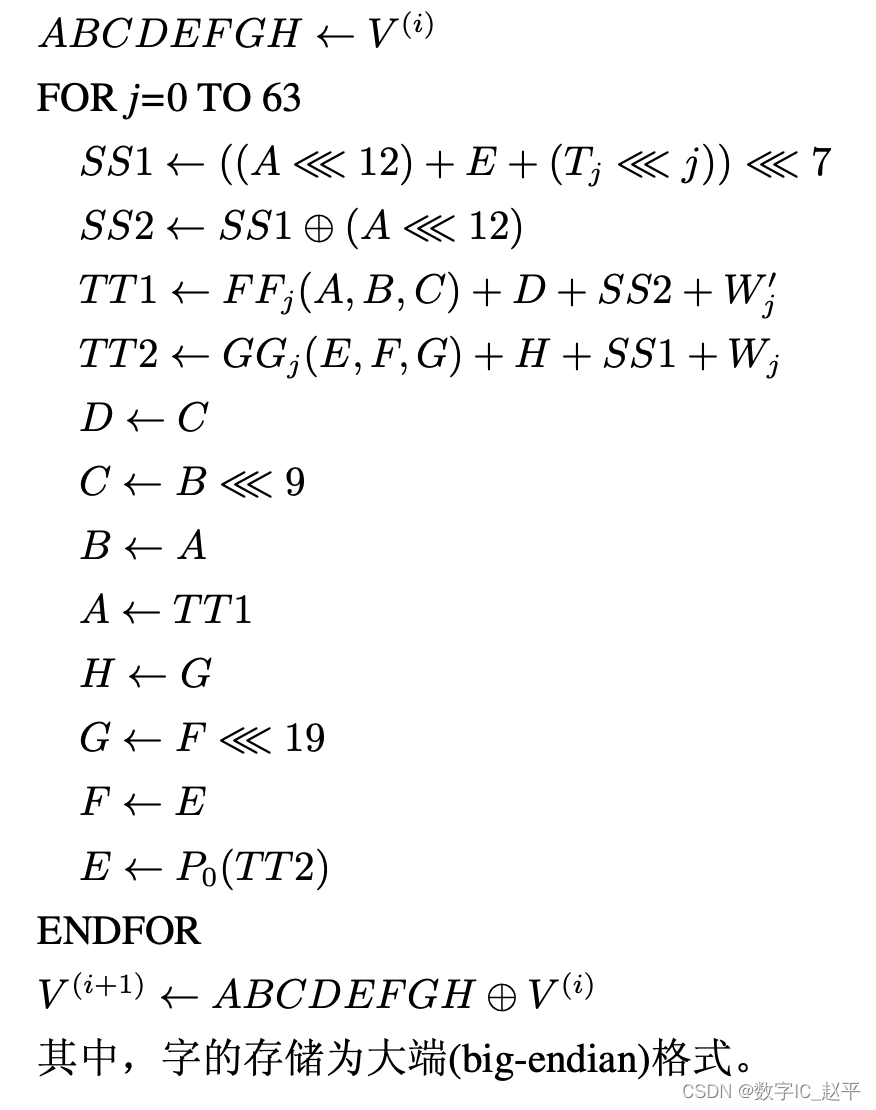

迭代过程：

迭代过程先用常量赋值给ABCDEFGH，经过64轮迭代，每轮迭代会更新中间变量TT1，TT2，SS1，SS2；64轮迭代结束后，ABCDEFGH的值就是本轮V的值，该值用于下一次迭代；

算法总结：将输入的数据先进行填充得到N个512比特的数据，然后经过N轮迭代压缩运算，每一轮的具体是先将输入的512比特划分为16个字，用这16个字经过运算获得一些中间变量值，然后用这些中间变量值以及上一次轮的hash值经过64轮的逻辑运算，就可以得到最终的hash值；

三算法代码

因为python库和IDE比较完善，同时python也是目前很火的一种编程语言，所以我们采用python来实现。该代码均在Pycharm中实现

python是基于字符串来处理数据的，用python来进行数据位域计算是很恶心的，大家一定要注意闭坑啊，太坑了python。

不熟悉python的小伙伴一定要自己写一遍，否则这里的坑以后很难规避的

对于软件输入的数据格式有两种，一种是字符，比如‘abc’，另外一种是16进制

python代码如下：

class SM3_PRE_PROCESS:
    def str2byte(self, string):
        hex_array = []
        string_encode = string.encode()
        for char in string:
            hex_array.append(int(ord(char)))
        return hex_array

    def num2byte(self, string):
        hex_array = []
        string_len = len(string)
        if (string_len % 2):
            string = '0' + string
        #string_encode = string.encode()
        for i in range(int(string_len / 2)):
            hex_array.append(int(string[i * 2:i * 2 + 2], 16))
        return hex_array

    def padding(self, string, num):
        if (num == 0):
            data = self.str2byte(string)
            bit_len = len(string) * 8  # each num is 8 bit
        else:
            data = self.num2byte(string)
            bit_len = len(data) * 8  # each num is 8 bit
        #bit_len = len(string) * 8  # each num is 8 bit
        string_0_len = 512 - (bit_len + 1 + 64) % 512
        string_0 = '1' + ('0' * string_0_len)  # internal bin
        string_64_bit = '0' * (64 - (len(bin(bit_len)) - 2)) + bin(bit_len)[2:]  # last 64bit
        padding_bit = string_0 + string_64_bit
        for i in range(int(len(padding_bit) / 8)):  # message to 16 word(32bit)
            data.append(int(padding_bit[8 * i:8 * (i + 1)], 2))
        return data

class SM3_CALCU:
    IV = '7380166f4914b2b9172442d7da8a0600a96f30bc163138aae38dee4db0fb0e4e'
    V0 = []
    for i in range(8):
        V0.append(
            (int(IV[8*i:8*(i+1)], 16)) & 0xFFFFFFFF)  # transform each 8byte to int, so we can calculate with int

    def rotate_left(self,a,k):
        k = k % 32
        return ((a << k) & 0xFFFFFFFF) | ((a & 0xFFFFFFFF) >> (32-k))

    def T(self, i):
        if (i <= 15):
            return int('79cc4519', 16) & 0xFFFFFFFF
        else:
            return int('7a879d8a', 16) & 0xFFFFFFFF

    def FF(self, X, Y, Z, j):
        if 0 <= j <= 15:
            return X ^ Y ^ Z
        else:
            return (X & Y) | (X & Z) | (Y & Z)

    def GG(self, X, Y, Z, j):
        if 0 <= j <= 15:
            return X ^ Y ^ Z
        else:
            return (X & Y) | (~X & Z)

    def P0(self, X):
        return X ^ self.rotate_left(X,9) ^ self.rotate_left(X,17)

    def P1(self, X):
        return X ^ self.rotate_left(X,15) ^ self.rotate_left(X,23)

    def info_expand(self, info):
        ''' 16 word   total 16*32= 512 bit namely 64 byte  '''
        W = [0] * 68
        W_ = [0] * 64
        word_list = [0]*16
        for i in range(16):
            # tmp = (hex(info[4*i]))[2:] + hex(info[4*i+1])[2:] + hex(info[4*i+2])[2:] + hex(info[4*i+3])[2:] # big hole
            tmp = ('{:02x}'.format(info[4*i])) + ('{:02x}'.format(info[4*i+1])) + ('{:02x}'.format(info[4*i+2])) + ('{:02x}'.format(info[4*i+3]))
            word_list[i] = int(tmp,16) & 0xFFFFFFFF
        W[0:16] = word_list
        for j in range(16, 68):
            xx = (self.P1(W[j - 16] ^ W[j - 9] ^ (self.rotate_left(W[j - 3], 15)))) & 0xFFFFFFFF
            W[j] = (self.P1(W[j - 16] ^ W[j - 9] ^ self.rotate_left(W[j - 3] ,15)) ^ self.rotate_left(W[j - 13] , 7) ^ W[j - 6]) & 0xFFFFFFFF
        for j in range(64):
            W_[j] = W[j] ^ W[j + 4]
        return (W, W_)

    def iteration(self, msg, V):
        (W, W_) = self.info_expand(msg)
        A, B, C, D, E, F, G, H = V
        for j in range(64):
            SS1 = (self.rotate_left(self.rotate_left(A, 12) + E + self.rotate_left(self.T(j), j), 7)) & 0xFFFFFFFF
            SS2 = SS1 ^ self.rotate_left(A, 12)
            TT1 = (self.FF(A, B, C, j) + D + SS2 + W_[j]) & 0xFFFFFFFF
            TT2 = (self.GG(E, F, G, j) + H + SS1 + W[j]) & 0xFFFFFFFF
            D = C
            C = self.rotate_left(B ,9)
            B = A
            A = TT1
            H = G
            G = self.rotate_left(F , 19)
            F = E
            E = self.P0(TT2)
        return [A, B, C, D, E, F, G, H]

    def loop_cal(self, x):
        loop_len = int(len(x) / 64)  # how much 512 bit
        V = [[0]] * (loop_len + 1)
        V[0] = self.V0
        for i in range(loop_len):
            [A, B, C, D, E, F, G, H] = self.iteration(x[64*i:64*(i+1)], V[i])
            tmp = V[i]
            V[i+1] = [A ^ tmp[0], B ^ tmp[1], C ^ tmp[2], D ^ tmp[3], E ^ tmp[4], F ^ tmp[5], G ^ tmp[6], H ^ tmp[7]]
        return V[loop_len]


if __name__ == '__main__':
    get_class = SM3_PRE_PROCESS()
    # data = get_class.padding('abc', 0)  # message is  char
    # data = get_class.padding('abcd' * 16, 0)  # message is  char
    data = get_class.padding('61626364'*16, 1)
    cal_class = SM3_CALCU()
    data_hash = cal_class.loop_cal(data)
    for i in range(len(data_hash)):
        print(hex(data_hash[i]))

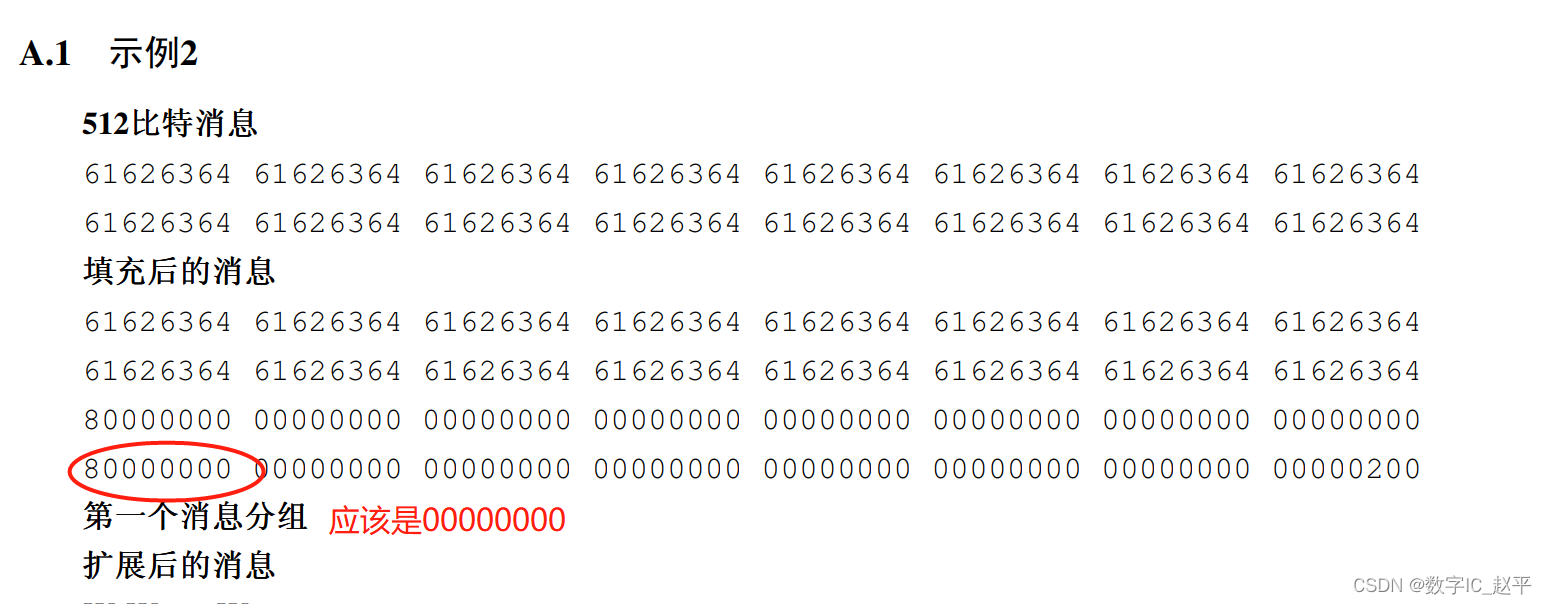

官网文档里面，给出了迭代过程的中间数据，其中有个错误，截图如下：
