InSAR个人笔记（四）：GMTSAR处理Sentinel-1 TOPS数据生成干涉图------p2p_S1_TOPS_Frame.csh

一、数据下载

1、哨兵1数据下载

2、轨道数据下载

SLC数据与轨道数据下载见博文：InSAR个人笔记（三）ISCE之DInSAR处理--topsApp.py_玊363的博客-CSDN博客

3、dem数据下载

Dem数据需转换为grd格式，名为dem.grd

GMTSAR官网下载：https://topex.ucsd.edu/gmtsar/demgen/

命令行下载：make_dem.csh W E S N [mode]          mode 1:SRTM-1s 2:SRTM-3s)

二、预准备工作

1、raw文件夹

放置两个SAR数据与轨道数据

2、topo文件夹

放置dem数据

3、config.s1a.txt文件

可使用pop_config.csh生成卫星的参数文件，具体说明：

https://gmtsar.github.io/pop_config.csh.html

（1）功能：生成一个配置文件，其中包含每个卫星的默认参数。

（2）输入：卫星  ERS, ENVI, ALOS, ALOS_SLC, ALOS2, ALOS2_SCAN, S1_STRIP, S1_TOPS, CSK_RAW, CSK_SLC, TSX, RS2

（3）输出： 干涉图处理的配置文件 config.s1a.txt

三、p2p_S1_TOPS_Frame.csh执行

具体说明：p2p_S1_TOPS_Frame.csh — GMTSAR 6.2 documentation

（1）功能：用于从Sentinel-1 TOPS数据生成干涉图的处理脚本

注意：scansar-扫描模式是共享多个独立sub-swaths的操作时间，最后获取一个完整的图像覆盖区域。它能解决Stripmap模式较小的刈幅

（2）输入：主影像 轨道文件  待配准影像 轨道文件  config.s1a.txt  vv 0

0: 将按顺序处理subswaths,有利于内存较少的计算机，但执行时间更长。

vv 指定数据处理的极化方式。4种极化方式vv,vh,hv,hh

1: subswaths并行处理

config.s1a.txt  干涉图处理的配置文件。可以使用生成默认文pop_config.csh

（3）输出：F1, F2, and F3文件夹，每一个文件夹中包含一个subswath处理文件

（4）示例：p2p_S1_TOPS_Frame.csh S1A_IW_SLC__1SDV_20180317T235700_20180317T235727_021062_0242D6_6F45.SAFE S1A_OPER_AUX_POEORB_OPOD_20180406T120838_V20180316T225942_20180318T005942.EOF S1A_IW_SLC__1SDV_20180329T235700_20180329T235727_021237_024860_7623.SAFE S1A_OPER_AUX_RESORB_OPOD_20180330T044439_V20180329T235400_20180330T031129.EOF config.s1a.txt vv 1

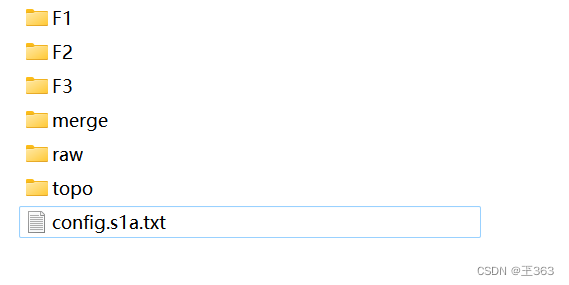

最终结果生成的文件夹如图所示：

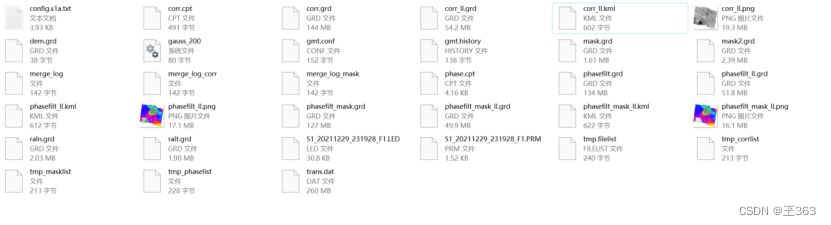

其中merge文件中包含的文件有：
