InSAR个人笔记（二）sentinel 1 TOPS模式

1、哨兵数据介绍nullhttps://sentinel.esa.int/web/sentinel/user-guides/sentinel-1-sar

SAR不同的成像模式：SAR卫星的不同成像模式_sar成像模式_SARClub的博客-CSDN博客

TOPS模式配准：

https://files.scec.org/s3fs-public/0129_1400_1530_Fattahi.pdfhttps://files.scec.org/s3fs-public/0129_1400_1530_Fattahi.pdf

2、TOPS模式

  成像条带宽度受天线长度限制，标准SAR卫星的最大扫描带宽为80 km。增加条带宽度的一种方法的扫描模式（ScanSAR）来操作雷达。更均匀的振幅图像可以使用一种新的雷达模式实现，称为渐进扫描成像模式(TOPS，Terrain Observation with Progressive Scans)，雷达传感器通过电子操纵天线波束从向后指向沿航迹方向到向前指向沿航迹方向，对固定范围的条带(也称为子条带)进行表面扫描。

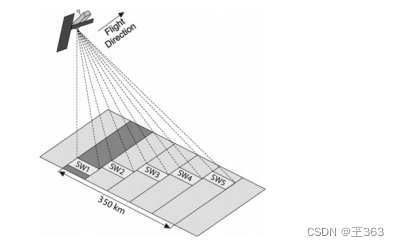

扫描模式成像示意图

在TOPS模式下，随着雷达的推进，从下到上依次扫描3个子条带(如SW1)，并以同样的方式扫描下一个子带(SW2)，最后扫描第三个子带。一个Subswath完成成像后，距离向向外延申，然后在该新距离条上沿轨道从向后向前进行下一次扫描整个过程一遍又一遍地重复，以创建卫星飞行时的连续图像。保证每个subswath之间有重叠，在距离向的每一次脉冲回波信号的区域称为“burst”。

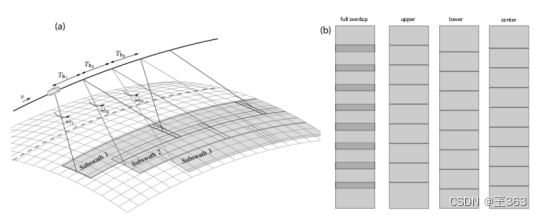

TOPS信息采集几何示意图
