SHT20温湿度传感器

已于 2024-11-24 21:36:32 修改
阅读量1.1k 收藏 14
点赞数 15
分类专栏： 智能手环 文章标签： stm32 单片机
于 2024-11-24 18:09:57 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_56459724/article/details/144010677
版权

目录

一、SHT20特点

二、SHT20的通信及配置

1、通信方式

2、器件命令

3、软复位时序

4、用户寄存器配置

三、SHT20获取温湿度

四、程序设计

①IIC通信相关程序

②SHT20相关程序

传感器和控制模块的分类：

        通过电平信号来检测或者控制

        通过ADC转换获取数据

        通过通信来获取数据或者控制---->IIC SPI USART 自定义

一、SHT20特点

①通信接口:IIC

②可以测量温湿度

③分辨率可以设置

④器件地址：0x80(写)  和 0x81(读)

二、SHT20的通信及配置

1、通信方式

通过手册已经知道要用IIC通信：

IIC所有IO口初始化配置函数

IIC起始信号函数

IIC停止信号函数

IIC发送应答/不应答函数

IIC检测应答/不应答函数

IIC发送一个字节数据函数

IIC接收一个字节数据函数

在多个传感器共用一个通信方式的情况下,为了方便使用,可以单独创建一个通信文件;

当只有单个传感器用一个通信方式的情况下,可以跟这个传感器共用同一个文件

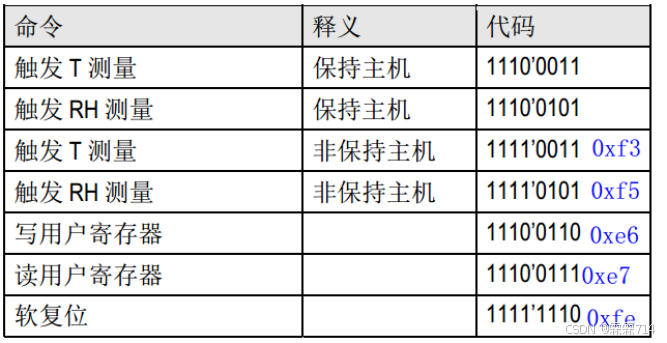

2、器件命令

主机模式:在SHT20测量过程中,SCL锁定.挂载在同一个IIC总线上的其他设备是不能通信

非主机模式:在SHT20测量过程中,SCL开放.挂载在同一个IIC总线上的其他设备是能通信

根据需求:选择用非主机模

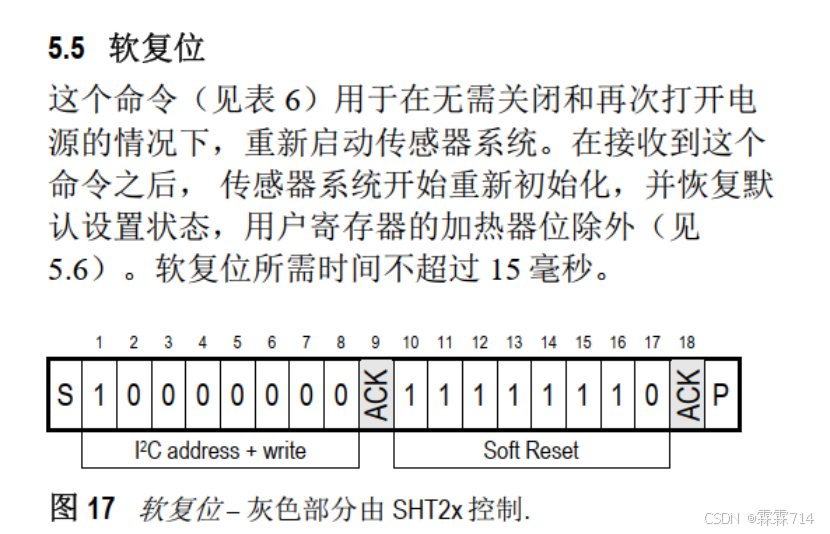

3、软复位时序

所以：封装一个软复位函数，调用在初始化中

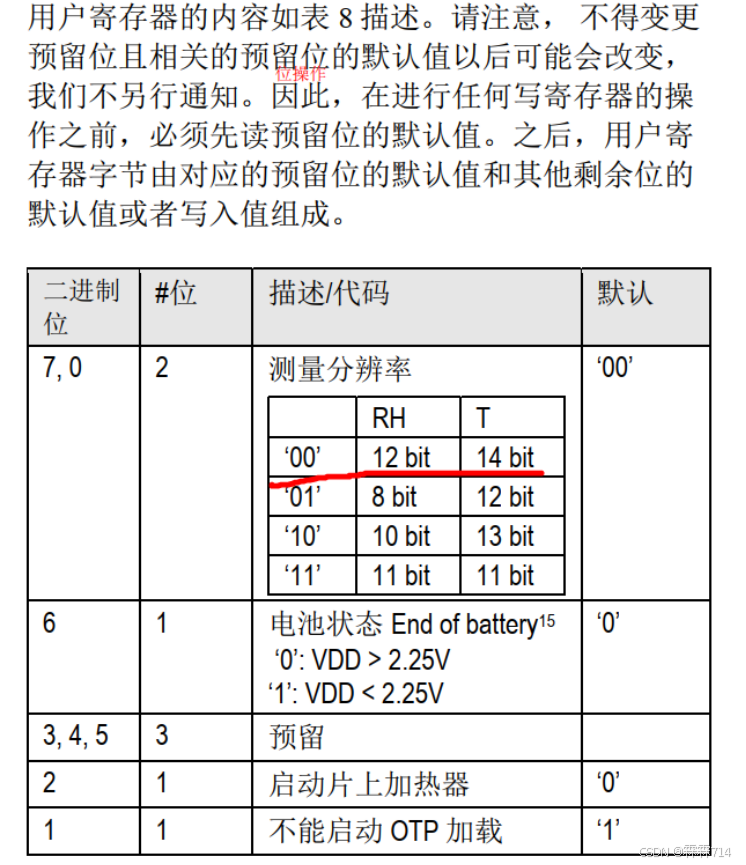

4、用户寄存器配置

用户寄存器中有保留位,要配置此寄存器,先将寄存器中的所有值读出到一个变量,改变要配置的位,预留位不要动,然后再将变量写入到寄存器中.

经过分析,寄存器的值都用默认值,所以不需要配置此寄存器.

三、SHT20获取温湿度

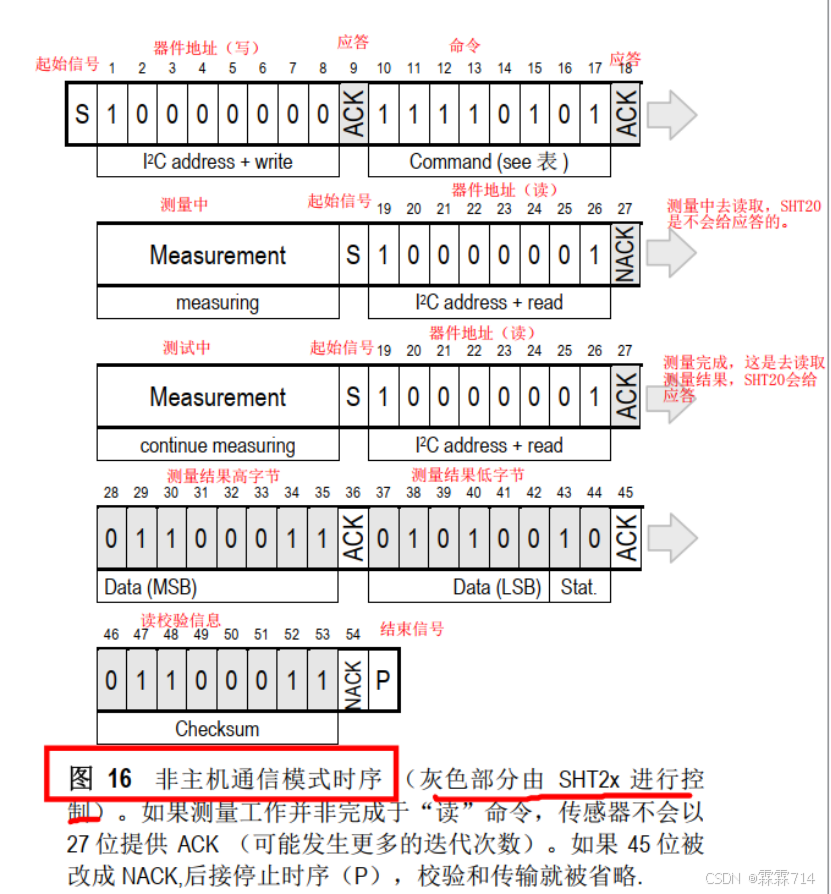

根据时序图测量温度或湿度过程

思路：

/*发送测量命令*/

起始信号

主机发送器件地址(W)

主机检测应答/不应答信号

主机发送测温度/湿度命令

主机检测应答/不应答信号

/*等待测量完成*/

do

{

起始信号

主机发送器件地址(R)

主机检测应答/不应答信号

}while(不应答)

/*接收数字量*/

主机读高8位数据

主机发送应答信号

主机读低8位数据

主机发送不应答信号.

停止信号.

/*计算出温度或者湿度*/

//合成数据

//选择命令并且通过对应的公式转换成对应的数字量

所以：封装一个获取温度/湿度数据函数

四、程序设计

所用到的宏定义

IIC.h
//时钟线宏定义
#define IIC_SCL_L  (GPIOB->ODR &= ~(1<<8))
#define IIC_SCL_H  (GPIOB->ODR |=  (1<<8))
//数据线宏定义
//输出
#define IIC_SDA_OUT_L  (GPIOB->ODR &= ~(1<<9))
#define IIC_SDA_OUT_H  (GPIOB->ODR |=  (1<<9))
//输入
#define IIC_SDA_IN     (GPIOB->IDR & (1<<9))


SHT20.h
//声明一个共用体类型
typedef union trh
{
	float t;   //温度成员
	u8 rh;     //湿度成员

}TRH_n;



#define SHT20_ADDR_W  0x80
#define SHT20_ADDR_R  0x81
#define SHT20_SOFT    0xfe
#define SHT20_T       0xf3
#define SHT20_RH      0xf5

①IIC通信相关程序

/***********************************************
*函数名    :iic_IO_init
*函数功能  :IIC所用IO口初始化配置
*函数参数  :无
*函数返回值:无
*函数描述  :SCL----PB8
            SDA----PB9
************************************************/
void iic_IO_init(void)
{
	//端口时钟使能
	RCC->AHB1ENR |= (1<<1);
	//端口模式配置
	GPIOB->MODER &= ~((3<<16)|(3<<18));
	GPIOB->MODER |= ((1<<16)|(1<<18));
	//输出类型
	GPIOB->OTYPER &= ~(1<<8);         //时钟线配置位推挽输出
	GPIOB->OTYPER |= (1<<9);          //数据线配置为开漏输出
	//输出速度
	GPIOB->OSPEEDR &= ~((3<<16)|(3<<18));
	//上下拉
	GPIOB->PUPDR &= ~((3<<16)|(3<<18));
	//输出数据寄存器让时钟线和数据线处于空闲转态
	GPIOB->ODR |= ((1<<8) | (1<<9));
}


/***********************************************
*函数名    :iic_star
*函数功能  :IIC起始信号函数
*函数参数  :无
*函数返回值:无
*函数描述  :
************************************************/
void iic_star(void)
{
	//时钟线拉低    可以动数据线
	IIC_SCL_L;
	//数据线拉高    保证可以出现下降沿
	IIC_SDA_OUT_H;


	//时钟线拉高    起始信号的条件
	IIC_SCL_H;
	TIM11_delay_us(5);
	//数据线拉低    产生了起始信号
	IIC_SDA_OUT_L;
	TIM11_delay_us(5);

	IIC_SCL_L;//安全作用
}



/***********************************************
*函数名    :iic_stop
*函数功能  :IIC停止信号函数
*函数参数  :无
*函数返回值:无
*函数描述  :
************************************************/
void iic_stop(void)
{
	IIC_SCL_L;
	IIC_SDA_OUT_L;

	IIC_SCL_H;
	TIM11_delay_us(5);
	IIC_SDA_OUT_H;
	TIM11_delay_us(5);

}




/***********************************************
*函数名    :iic_send_ack
*函数功能  :IIC发送应答/不应答信号函数
*函数参数  :u8 ack
*函数返回值:无
*函数描述  :ack  传入 0   表示发送应答
            ack  传入 1   表示发送不应答
************************************************/
void iic_send_ack(u8 ack)
{
	IIC_SCL_L;
	TIM11_delay_us(3);

	if(ack == 0) IIC_SDA_OUT_L;
	else         IIC_SDA_OUT_H;
	TIM11_delay_us(2);

	IIC_SCL_H;
	TIM11_delay_us(5);

	IIC_SCL_L;//安全作用
}



/***********************************************
*函数名    :iic_get_ack
*函数功能  :IIC检测应答/不应答信号函数
*函数参数  :无
*函数返回值:u8
*函数描述  :0    应答信号
            1    不应答信号
************************************************/
u8 iic_get_ack(void)
{
	u8 ack;

	/*将数据线切换位输入模式*/
	IIC_SCL_L;
	IIC_SDA_OUT_H;

	/*检测应答*/
	IIC_SCL_L;      //主机帮助从机把时钟线拉低，从机才可以自动改变数据线
	TIM11_delay_us(5);
	IIC_SCL_H;      //主机拉高时钟线才可以读数据线
	TIM11_delay_us(5);
	if(IIC_SDA_IN)   ack = 1;    //不应答信号
	else             ack = 0;    //应答信号


	IIC_SCL_L;    //安全作用
	return ack;
}




/***********************************************
*函数名    :iic_send_byte
*函数功能  :IIC发送一个字节函数
*函数参数  :u8 data
*函数返回值:无
*函数描述  :
************************************************/
void iic_send_byte(u8 data)
{
	u8 i;

	for(i=0;i<8;i++)
	{
		IIC_SCL_L;
		TIM11_delay_us(3);

		if(data & 0x80)
		{
			IIC_SDA_OUT_H;
		}
		else
		{
			IIC_SDA_OUT_L;
		}
		TIM11_delay_us(2);

		IIC_SCL_H;       //帮助从机拉高时钟线，从机才可以读这一位数据
		TIM11_delay_us(5);

		//下一位数据
		data = data << 1;

	}

	IIC_SCL_L;      //安全作用

}




/***********************************************
*函数名    :iic_rec_byte
*函数功能  :IIC接收一个字节函数
*函数参数  :无
*函数返回值:u8
*函数描述  :
************************************************/
u8 iic_rec_byte(void)
{
	u8 i;
	u8 data;

	/*IO切换为输入模式*/
	IIC_SCL_L;
	IIC_SDA_OUT_H;

	/*接收一个字节数据*/
	for(i=0;i<8;i++)
	{
		IIC_SCL_L;          //帮助从机拉低时钟线，从才会改变数据线
		TIM11_delay_us(5);

		IIC_SCL_H;          //主机可以读数据线
		TIM11_delay_us(5);

		data = data << 1;
		if(IIC_SDA_IN)
		{
			data |= 0x01;
		}
	}

	IIC_SCL_L;     //安全作用


	return data;
}

②SHT20相关程序

SHT20初始化配置函数

/***********************************************
*函数名    :sht20_init
*函数功能  :sht20初始化配置
*函数参数  :无
*函数返回值:无
*函数描述  :
************************************************/
void sht20_init(void)
{
	//所用IIC初始化
	iic_IO_init();
	//软复位
	sht20_soft();
}

软复位函数

/***********************************************
*函数名    :sht20_soft
*函数功能  :sht20软复位
*函数参数  :无
*函数返回值:无
*函数描述  :
************************************************/
void sht20_soft(void)
{
	u8 ack;

	iic_star();
	iic_send_byte(SHT20_ADDR_W);
	ack = iic_get_ack();
	if(ack == 1)
	{
		iic_stop();
		return;
	}
	iic_send_byte(SHT20_SOFT);
	ack = iic_get_ack();
	if(ack == 1)
	{
		iic_stop();
		return;
	}

	iic_stop();
	tim11_delay_ms(15);
}

获取温度或湿度函数

根据时序获取

将获取到的两个八位数据和成一个十六位数据

带入到公式中计算出温度或者湿度

返回

/***********************************************
*函数名    :sht20_rec_val
*函数功能  :获取温度或者湿度函数
*函数参数  :u8 cmd
*函数返回值:TRH_n
*函数描述  :
************************************************/
TRH_n sht20_rec_val(u8 cmd)
{
	u8 ack;
	u8 temp_h,temp_l;
	u16 temp;

	TRH_n val;



	/*接收数字量*/
	iic_star();
	iic_send_byte(SHT20_ADDR_W);
	ack = iic_get_ack();

	iic_send_byte(cmd);
	ack = iic_get_ack();

	//等待测量完成
	//TIM11_delay_ms(85);
	do
	{
		iic_star();
		iic_send_byte(SHT20_ADDR_R);
		ack = iic_get_ack();

	}while(ack!=0);


	//读数据
	temp_h = iic_rec_byte();
	iic_send_ack(0);
	temp_l = iic_rec_byte();
	iic_send_ack(1);
	iic_stop();


	/*计算出温度或者湿度*/
	//合成数据
	temp = (temp_h<<8) | temp_l;


	if(cmd == SHT20_T)
	{
		//计算温度
		val.t = -46.85+175.72 * temp / 65536;

	}
	else if(cmd == SHT20_RH)
	{
		//计算湿度
		val.rh = -6 + 125 * temp / 65536;

	}

	return val;

}
