ARCGIS的投影坐标系详述之墨卡托投影

墨卡托投影是由荷兰地图学家墨卡托于1569年拟定的。属于一种“等角投影”。墨卡托投影没有角度变化，可以保持方向和角度的正确。所以极其适合航海定位，航海图和航空图的标定。在航行船舶的定位、航向确定方面等都有有利条件。

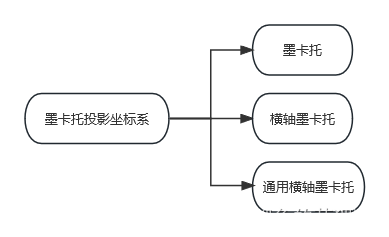

图一 三种不同的墨卡托投影

 墨卡托投影又分为横轴墨卡托、正轴墨卡托、通用横轴墨卡托、web墨卡托等。其具体区别如下：

1. 正轴墨卡托投影是竖轴等角切圆柱投影，地球的旋转轴与圆柱体平行。是常用的墨卡托投影，在ARCGIS中，Projection是Mercator。

2. 横轴墨卡托投影是横轴等角切圆柱投影，地球的旋转轴与圆柱体垂直。在ARCGIS中，Projection是Transverse_Mercator。

3. 通用横轴墨卡托投影（UTM）是横轴等角割圆柱投影，地球的旋转轴与圆柱体垂直。在ARCGIS中，Projection与横轴墨卡托相同，都是Transverse_Mercator。通用横轴墨卡托的特点在于，圆柱体割地球，两条割线就是等高圈，在等高圈以内的长度形变为负值，在等高圈以外的长度形变为正值，等高圈上没有形变。

4.web墨卡托投影广泛被用于各大地图厂商（高德、百度等），是一种伪墨卡托投影。与常规墨卡托投影最大的区别是，web墨卡托为了便于计算机计算，将地理坐标投影到了球体上，保证了其为正方形。于此同时，其也不是严格的等角，而是近似等角。

需要注意的是，高斯克吕格投影与横轴墨卡托相似，但并非同种投影方式。详见：对高斯投影与横轴墨卡托投影差异的研究_爱学术

横轴墨卡托投影和高斯-克吕格投影 - 中国知网

一、使用墨卡托投影的地理坐标系

在ARCGIS中，使用墨卡托投影的不多。在National Grids中，划分依然按照地理位置，主要是Asia、Europe、New Zealand、South Ameria等地区的部分国家和区域：

1、Asia文件夹

Pulkovo_1942_Caspian_Sea_Mercator，基于Pulkovo_1942地理坐标系的里海墨卡托投影

2.Europe文件夹（均使用横向墨卡托）

CGRS_1993_Cyprus_Local_Transverse_Mercator，基于CGRS_1993地理坐标的塞浦路斯墨卡托投影。

ETRS_1989_Jersey_Transverse_Mercator，基于欧洲大地测量参考地理坐标系的泽西岛墨卡托投影

IRENET95_Irish_Transverse_Mercator，基于IRENET95地理坐标系的爱尔兰墨卡托投影。

3.South Ameria文件夹

SIRGAS_2000_Brazil_Mercator，基于SIRGAS的巴西墨卡托投影。

4.New_Zealand文件夹

NZGD_2000_New_Zealand_Transverse_Mercator，新西兰墨卡托墨卡托投影

WGS_1984_Mercator_41，WGS墨卡托投影的41度带

5.word文件夹和word(sphere)文件夹

主要包含了全球范围的墨卡托投影，不再赘述。
