说明:这个步骤我自己用了没问题,不确定大伙会不会出现其他问题,就当个参考吧。
首先确认自己的PCB没什么毛病,然后设置好过孔是否盖油,这一步可以选择孔,然后再右侧的properties里设置。(properties没有的可以在视图-面板-properties里打开)。
然后按照嘉立创给的方法,可参考技术指导:Altium Designer输出Gerber文件步骤 (jlc.com)(前面这几步我也不知道为啥)
1.设置原点(左下角随便点点)

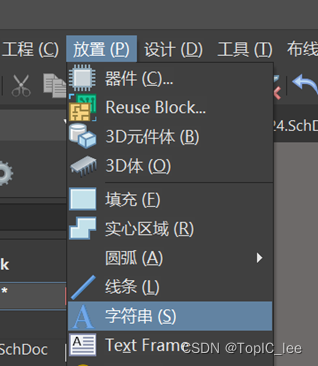

2.放置分孔图表(右侧或上侧,可以参考上面的网址)

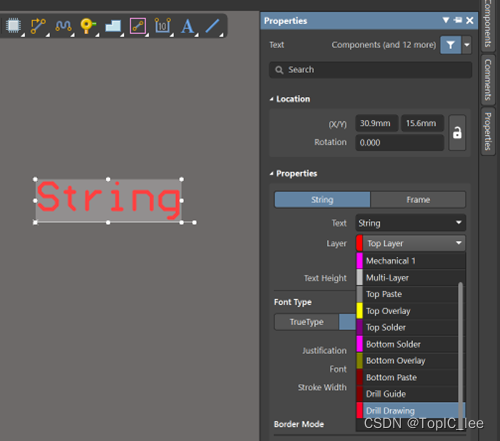

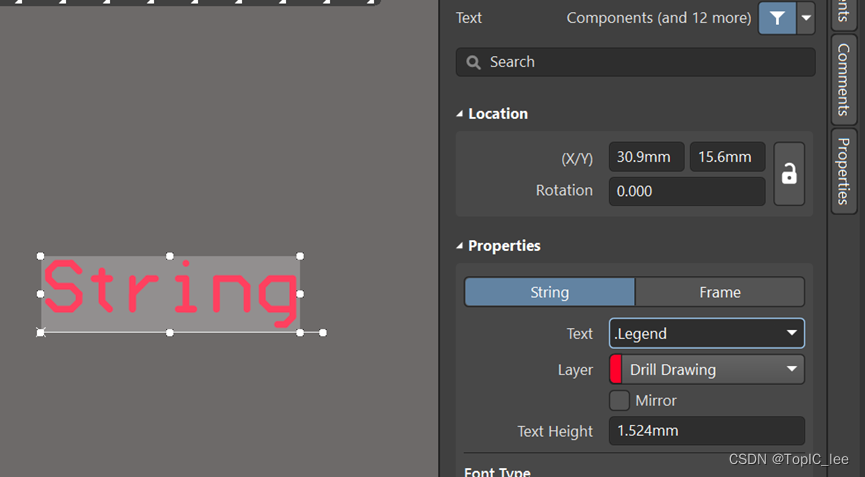

选择drill drawing层,修改string为 .Legend
3.在File菜单中选择Fabrication Outputs(制造输出)-Gerber Files输出Gerber

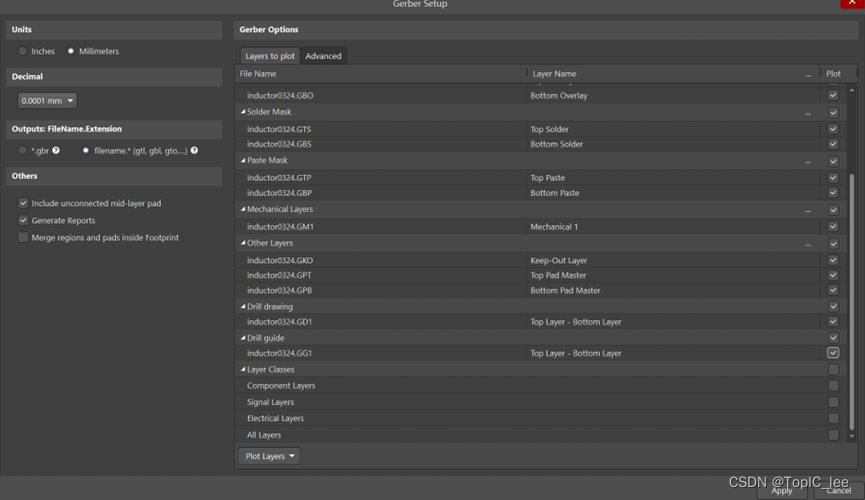

下方plot layers选择select used,然后把layer classes以上的全选了,其他的设置不用动,弹出来的.cam文件检查检查没问题就关了,别保存(不然后面还得删)。
4.选文件-Fabrication Outputs(制造输出)-NC-drill files,保持默认别动,点确定,弹出来的检查检查没问题也关了(就是你板子上的孔),别保存。

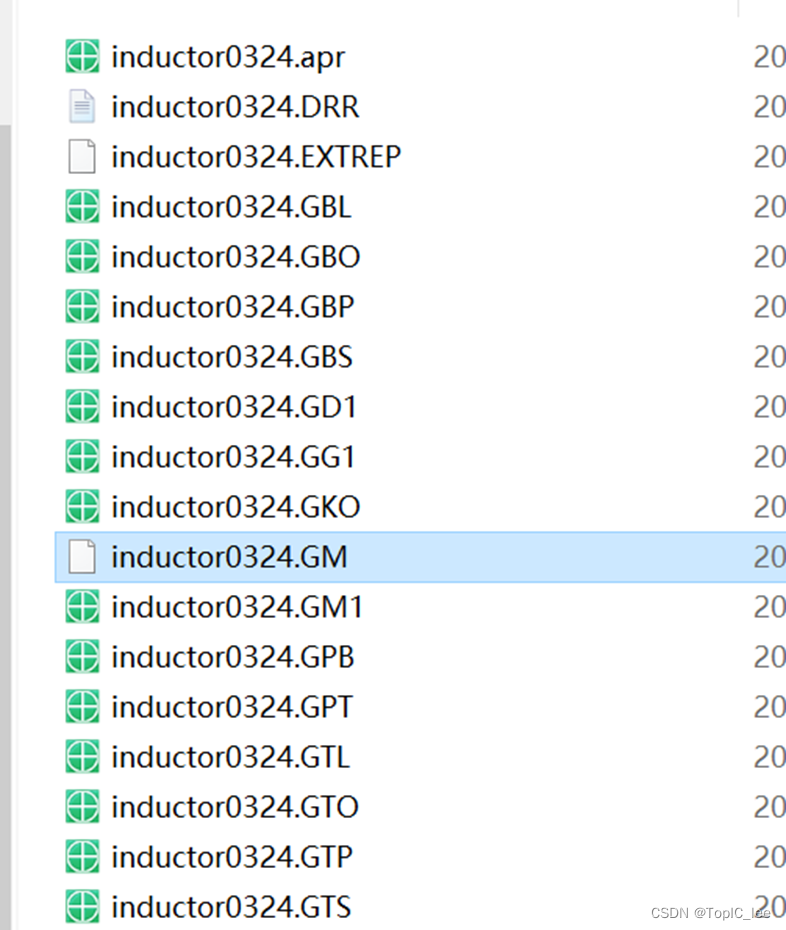

5.然后在你的工程文件夹里,有一个“ Project Outputs for 工程名 ”文件夹,里面就是导出的东西,点进去,把 工程名.GM 文件删了。
(例如我的工程名是 inductor0324,删掉inductor0324.GM)

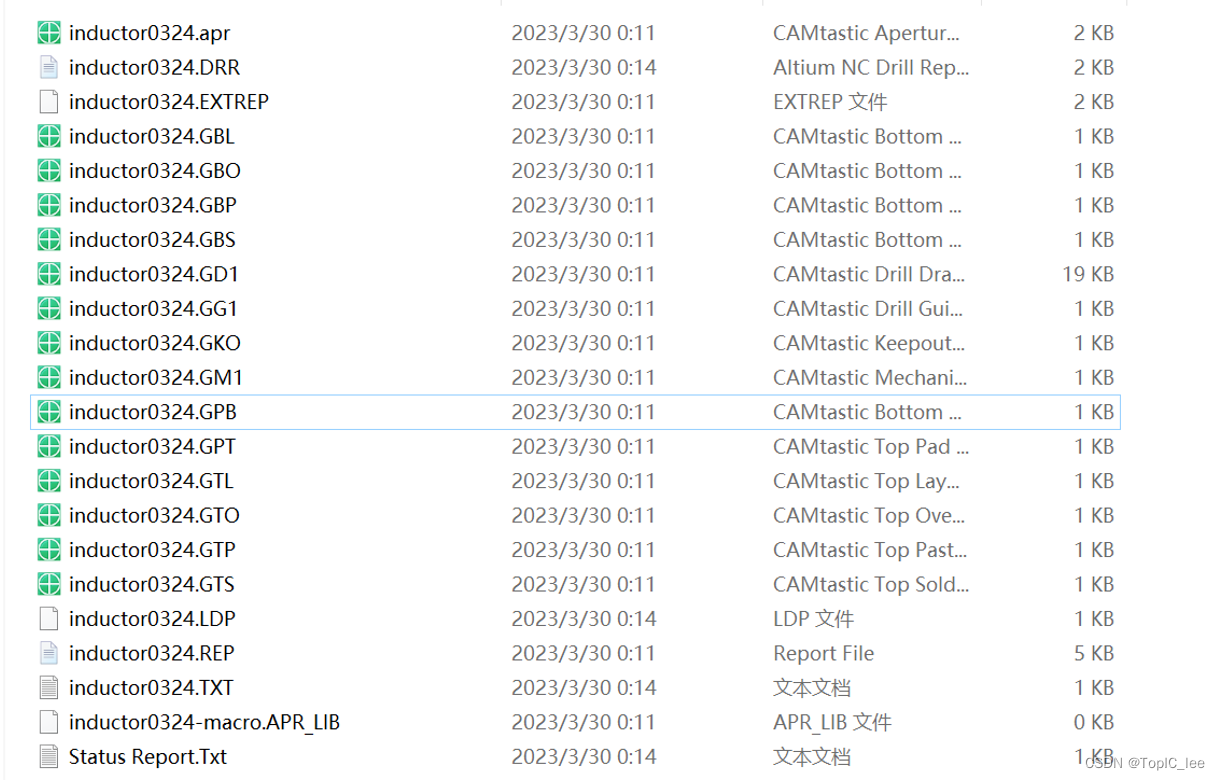

6.然后文件夹里应该有这些文件,有些没有应该也没事,至少从GBL到GTS要有。(导出之后只删了一个.GM)

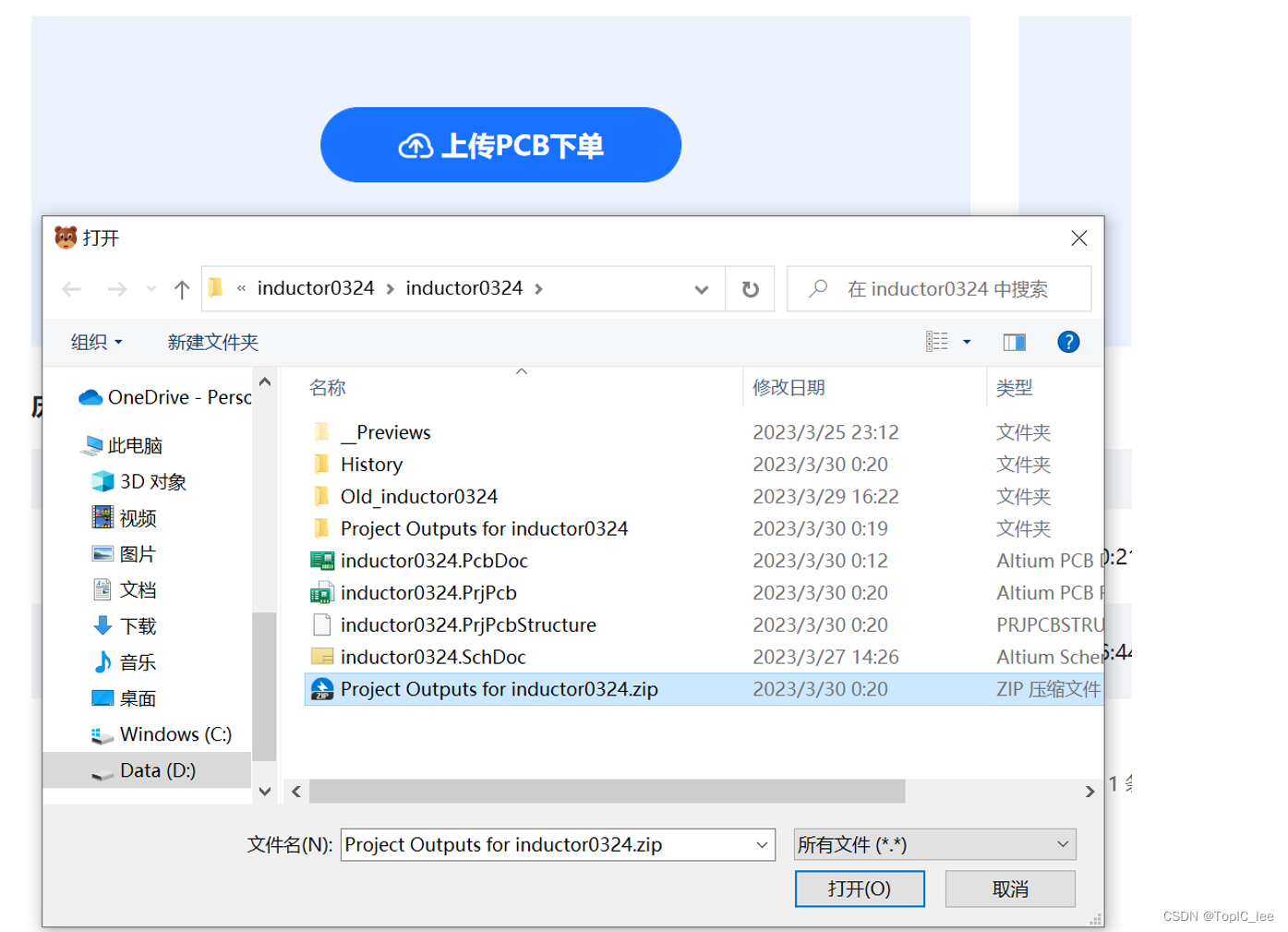

7.然后把这个文件夹压缩了拿去下单就行。
