增量式PID控制算法及仿真

当执行机构需要的是控制量的增量(例如驱动步进电机)时,应采用增量式PID控制。根据递推原理可得:

增量式PID控制算法:

根据增量式PID控制算法,设计了仿真程序,被控对象如下:

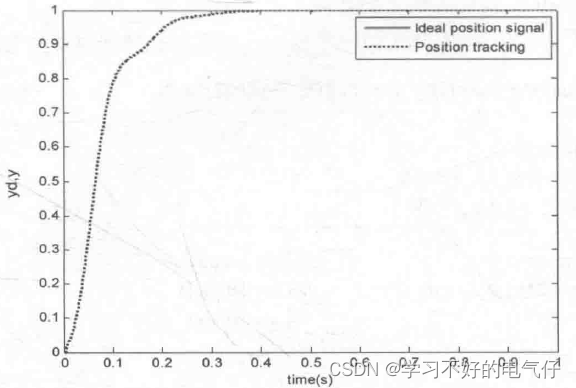

PID控制参数:kp=8,ki =0.10,kd =10。增量式PID阶跃跟踪结果如图所示。

仿真程序:

%Increment PID Controller

clear all;

close all;

ts=0.001;

sys=tf(400,[1,50,0D);

dsys=c2d(sys,ts,'z');

[num,den]tfdata(dsys,'v');

u_1=0.0;u_2=0.0;u_3=0.0;

y_1=0;y_2=0;y_3=0;

x=[0,0,0]‘;

error_1=0;

error_2=0;

for k=1:1:1000

time(k)=k*ts;

yd(k)=1.0;

kp=8;

ki=0.10;

kd=10;

du(k)=kp*x(1)+kd*x(2)+ki*x(3);u(k)-u_1+du(k);

if u(k)=10

u(K)=10;

end

if u(k)<=-10

u(k)=-10;

end

y(k)=-den(2)*y_1-den(3)*y_2+num(2)*u_1+num(3)*u_2;

error=yd(k)-y(k);

u_3-u_2;u_2-u_l;u_1-u(k);

y_3=y_2y_2-y_1;y_1=y(k);

x(1)=error-error_1;

x(2)-error-2 *error_1+error_ 2;

x(3)=error;

error_2=error_1;

error_1=error;

end

figure(1);

plot(time,yd.'r',time,y,'k', linewidth',2);xlabel('time(s));ylabel('yd.y);

legend('ideal position value' ,'tracking position value');

由于控制算法中不需要累加,控制增量△u(k)仅与最近k次的采样有关,所以误动作时影响小,而且较容易通过加权处理获得比较好的控制效果。

在计算机控制系统中,PID控制是通过计算机程序实现的,因此它的灵活性很大。一些原来在模拟PID控制器中无法实现的问题,在引入计算机以后,就可以得到解决,于是产生了一系列的改进算法,形成非标准的控制算法,以改善系统品质,满足不同控制系统的需要。

### 实现增量式 PID 控制器的 Simulink 仿真MATLAB 的 Simulink 环境下实现增量式 PID 控制器的仿真,可以通过构建相应的模块来完成。以下是详细的说明: #### 1. 增量式 PID 控制器原理 增量式 PID 控制器的核心在于其输出仅取决于当前误差以及前几次采样的误差变化情况。相比于位置型 PID 控制器,它更适合于实际工程中的离散化场景[^1]。 控制器的输出计算公式如下所示: \[ u(k) = u(k-1) + K_p \left[e(k)-e(k-1)\right] + K_i e(k) + K_d \left[e(k)-2e(k-1)+e(k-2)\right] \] 其中 \(K_p\) 是比例增益,\(K_i\) 是积分增益,\(K_d\) 是微分增益,而 \(e(k), e(k-1), e(k-2)\) 则分别表示当前时刻及其之前的两个误差值。 #### 2. 构建 Simulink 模型 为了实现上述功能,在 Simulink 中可以按照以下方式搭建模型结构: ##### (a) 初始化 Simulink 模型 打开 MATLAB 并创建一个新的 Simulink 文件,命名为 `IncrementalPIDController` 或其他自定义名称[^2]。 ##### (b) 添加必要的模块 通过拖拽的方式向工作区添加所需的模块组件,具体包括但不限于以下几个部分: - **输入信号源**: 使用 Step 或 Sine Wave 来模拟系统的设定值(Setpoint)。 - **延迟单元 Delay Blocks**: 需要三个单位延迟模块用于存储上一周期内的误差数据 (\(e(k-1)\)) 和更早的历史记录 (\(e(k-2)\))[^1]。 ```matlab % 示例代码片段展示如何设置延迟块参数 set_param('model_name/Delay', 'InitialCondition', '0'); ``` - **加法器 Adder/Subtractor Modules**: 多个加减运算符用来执行公式的各项操作,比如求差值或者累加项。 - **乘法器 Gain Blocks**: 设置好对应的比例系数 \(K_p, K_i,\text{and }K_d\) 后连接至相应路径上的放大倍数调节装置。 ##### (c) 连接逻辑关系 依据前述理论表达式将各个子部件合理拼接起来形成完整的闭环反馈回路体系架构图样设计思路清晰明了便于后续调试优化处理过程顺利开展下去[^3]。 最后一步就是验证整个流程是否能够正常运转良好达到预期目标效果即可结束本次实验环节学习旅程啦! --- ### 提供一段简单的测试脚本作为辅助工具参考用途之一 下面给出了一段可用于初步检验所建立好的Simulink模型运行状况的小程序例子仅供参考借鉴价值较高值得收藏备用哦~ ```matlab clc; clear all; open_system('IncrementalPIDController'); % 加载已保存的slx文件 sim('IncrementalPIDController'); % 开始仿真 figure; plot(simout.time,simout.signals.values); % 绘制输出曲线 title('Simulation Output of Incremental PID Controller'); xlabel('Time(sec)'); ylabel('Output Value'); grid on; ```
