基于恒功率PQ控制的三电平并网逆变器MATLAB仿真模型

本文链接：https://blog.csdn.net/weixin_56691527/article/details/136693876

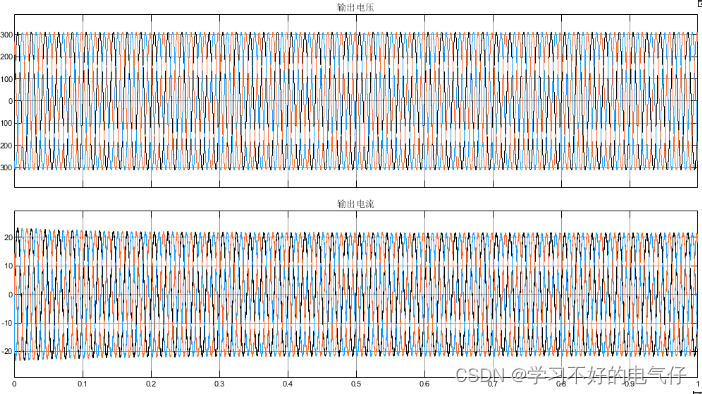

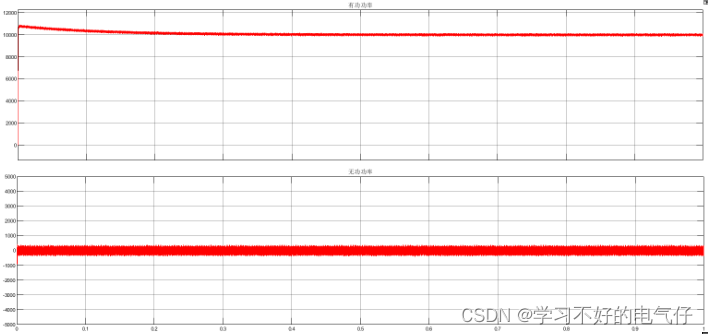

本文介绍了三相T型三电平逆变器的电路结构，通过Park变换将其模型简化至旋转dq坐标系，探讨了在并网模式下的PQ控制方法，强调了在不同频率下输出功率的恒定性。PQ控制利用双环结构跟踪参考电流，通过SPLL实现电流跟踪和坐标转换。文章还涉及了逆变器的仿真模型和输出波形分析。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

微❤关注“电气仔推送”获得资料（专享优惠）

模型简介

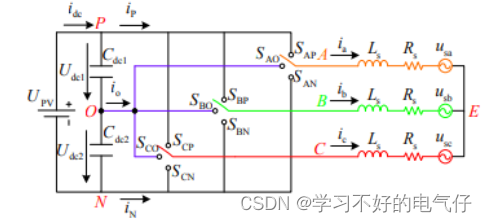

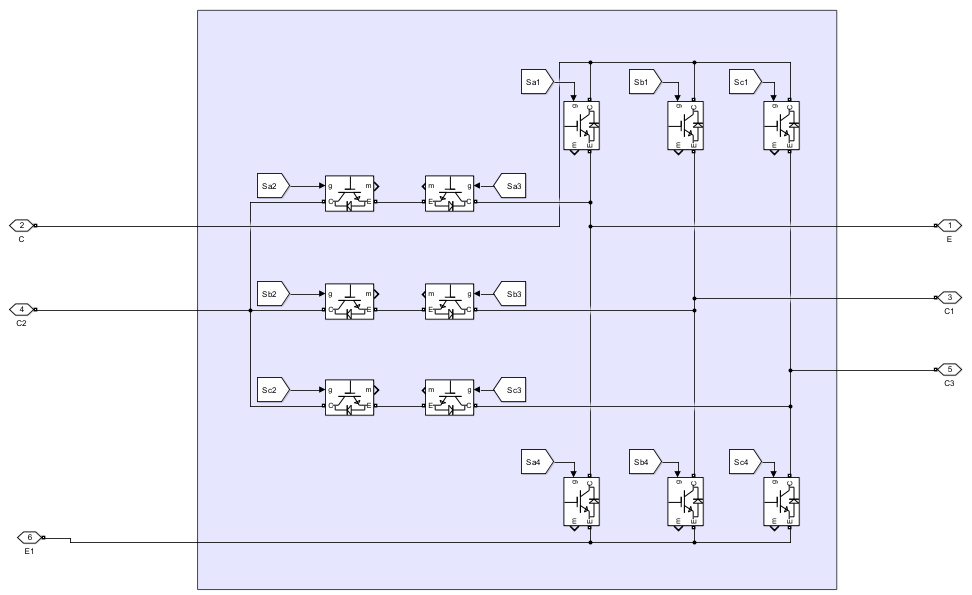

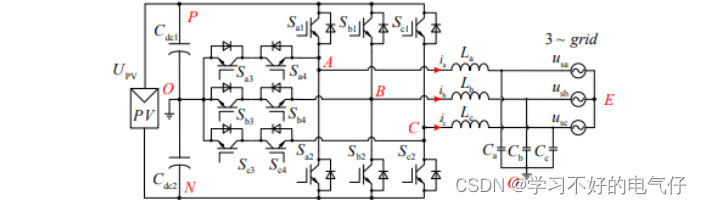

三相 T 型三电平逆变器电路如图所示，逆变器主回路由三个单相 T 型逆变器组成。直流侧输入电压为 UPV，直流侧中点电位 O 设为零电位，交流侧输出侧是三相三线制连接，三相电网电压为 usa、usb、usc，三相并网电感电流为 ia、ib、ic。

将 A、B、C 三相滤波电感 La、Lb、Lc 等效为电感 Ls 和电阻 Rs 串联，三相 T 型三电平电路的等效开关电路简化模型如图所示：

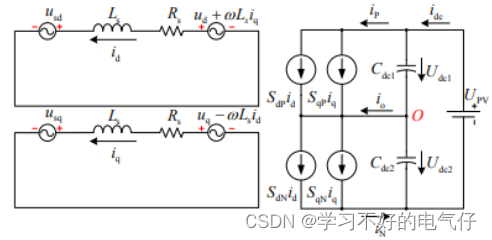

通过 Park 变换将三相 T 型三电平电路在静止 αβ 坐标系下的数学模型转换到旋转 dq 坐标系下。静止 αβ 坐标系到旋转 dq 坐标系，在旋转 dq 坐标系下，三相 T 型三电平电路的等效电路如图所示：

并网模式下且公共电网供应正常时，因为公共电网给定了电压和频率的参考值，所有的逆变器可以使用PQ控制方式。

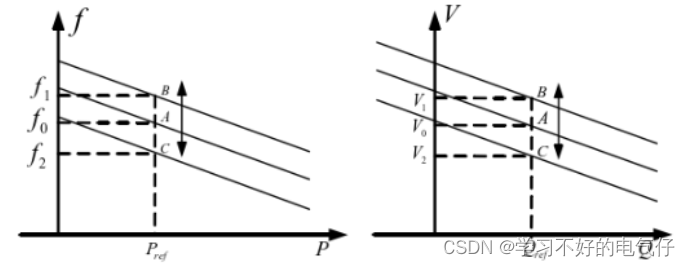

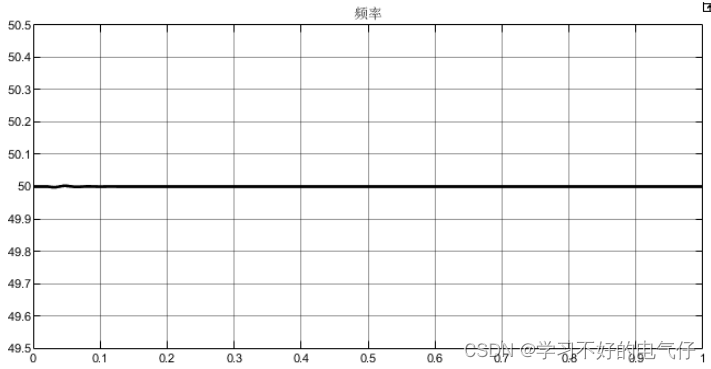

当系统频率为额定频率f0时，系统稳定在A点，系统的输出为有功参考值Pref，如果系统频率相应增大，则系统运行状态由A点过渡到B点，但是其系统的输出依旧为有功参考值Pref；相反，如系统频率相应减小，则系统运行状态由A点过渡到C点，而其系统的输出依旧还是为有功参考值Pref。同理分析图2.9(b)，端口电压的幅值无论变大或是变小，系统输出的无功功率依旧是无功参考值Qref。

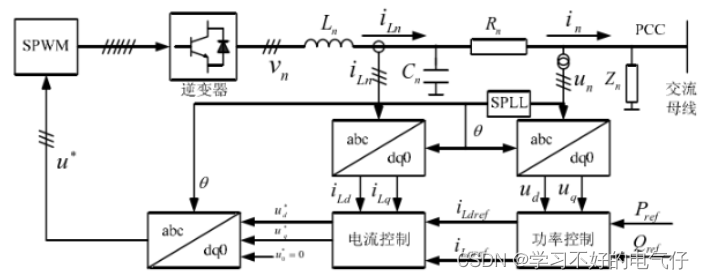

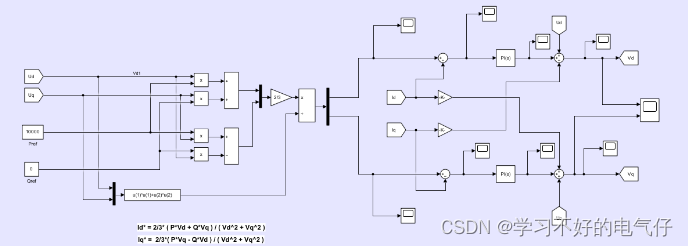

PQ控制法是基于两相旋转（d-q）坐标系下的双环控制方式建立的，其实质是在该坐标系下，检测逆变器输出电压并进行dq变换，设定有功参考值和无功参考值，通过式(3.5)计算，便可得到两相参考电流值，双环控制的内环实时跟踪参考电流，进而通过坐标转换到三相，输出SPWM的参考电压，便可将对功率的控制转换为对输出电压的控制。其中，软件锁相器SPLL能够实现电流的跟踪控制，并且为坐标转换提供频率参考。

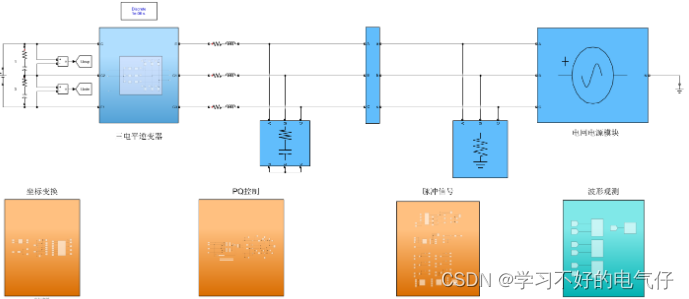

仿真主体模型
