STM32驱动MQ3酒精浓度测量模块（智能家居系列四）

一.MQ3酒精测量模块的使用

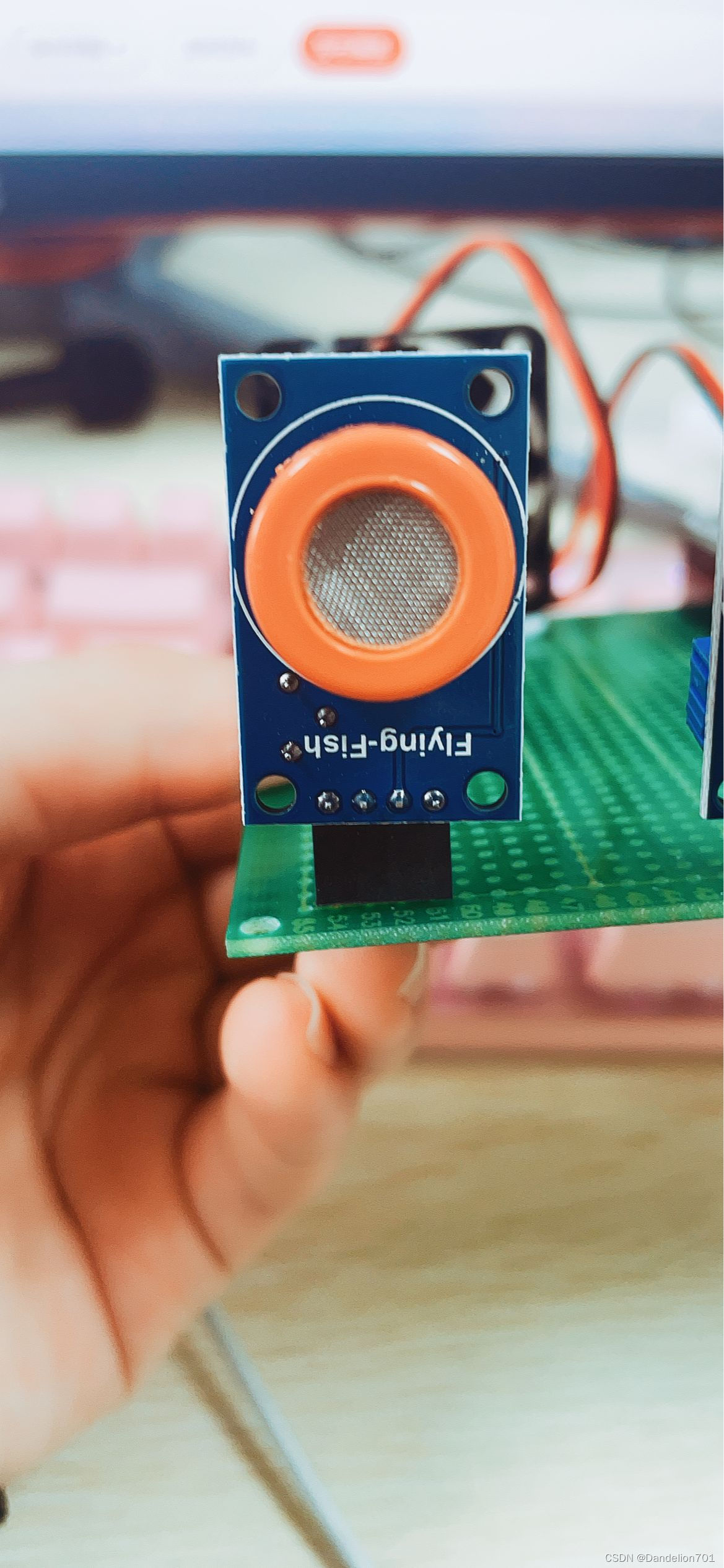

        首先我们先讲解MQ3酒精测量模块的使用方法，下面是我使用的酒精测量模块的图片

这个模块的使用如下，D0可以悬空不接，A0接STM32的ADC通道口，这里我接的是PA0口也就是通道0口接好过后我们就可以开始测试代码了

二、stm32代码

首先是ADC电压采集的初始化和酒精浓度的测量公式的计算

adc.c

#include "adc.h"
//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//STM32C8T6开发板
//ADC通道初始化
//闲鱼关注：强哥电子701；CSDN：Dandelion701：B站：Dandelion701
//修改日期:2024.1.17
//
u16 Value = 0;

void ADC_UserConfig(void){

	GPIO_InitTypeDef GPIO_InitStructure;
	ADC_InitTypeDef ADC_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_ADC1|RCC_APB2Periph_AFIO,ENABLE);

	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//72/6=12


	GPIO_InitStructure.GPIO_Pin = ADC1_Pin;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;//模拟输入
	GPIO_Init(ADC_PROT,&GPIO_InitStructure);


	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//独立模式
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//单通道
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;		//连续转换
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//软件触发方式
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//数据又对去
	ADC_InitStructure.ADC_NbrOfChannel = 1;//单通道
	ADC_Init(ADC1,&ADC_InitStructure);

	ADC_ClearFlag(ADC1,ADC_FLAG_EOC);//清除中断标志位
	ADC_ITConfig(ADC1,ADC_IT_EOC,ENABLE);//开启中断


	ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_239Cycles5);//规则组239.5us

	ADC_Cmd(ADC1,ENABLE);

	ADC_ResetCalibration(ADC1);//ADC复位
	while(ADC_GetResetCalibrationStatus(ADC1));//等待ADC复位结束

	//为了让数据更加精确
	ADC_StartCalibration(ADC1);//开始校验
	while(ADC_GetSoftwareStartConvStatus(ADC1));//等待校验结束

	ADC_SoftwareStartConvCmd(ADC1,ENABLE);//开启软件触发


	NVIC_InitStructure.NVIC_IRQChannel = ADC1_2_IRQn;//选择ADC1入口中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;//抢占优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;//子占优先级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能中断
	NVIC_Init(&NVIC_InitStructure);
}
float ADCx_MQ_3(void){

	float Temp = 0;

	for(u8 i=0;i<10;i++){

			Temp +=Value;
	}
	Temp/=10;//10次平均值

	return Temp * 125/4095;
}
void ADC1_2_IRQHandler(void){

	if(ADC_GetITStatus(ADC1,ADC_IT_EOC) !=RESET){

		Value = ADC_GetConversionValue(ADC1);

		ADC_ClearITPendingBit(ADC1,ADC_IT_EOC);//清空中断标志位

	}
}

adc.h

#ifndef __ADC_H
#define __ADC_H

#include "sys.h"
#include "delay.h"
#include "stdio.h"
extern u16 Value;
#define ADC1_Pin GPIO_Pin_0
#define ADC_PROT GPIOA//MQ-3酒精


void ADC_UserConfig(void);
float ADCx_MQ_3(void);




#endif

下面是主函数的运行

main.c

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "usart.h"
#include "time.h"
#include "myiic.h"
#include "oled.h"
#include "beep.h"
#include "SR602.h"
#include "dht11.h"
#include "MOTOR.h"
#include "adc.h"
int i=0;
u8 string[30] = {0},string1[30] = {0};



void Use_MQ_3(void)
{
        sprintf((char *)string,"MQ3:%f",ADCx_MQ_3());
				OLED_ShowString(1,40,string,8,1);

}
 int main(void)
{
		NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先
		delay_init();//延时函数初始化
	    uart_init(115200);//串口2
		LED_Init();
		OLED_Init();//oled显示屏初始化
		OLED_ColorTurn(0); //0正常显示，1 反色显示
		OLED_DisplayTurn(0); //屏幕旋转180度调整
		ADC_UserConfig();//ADC通道初始化

	 while(1)
	 {
				OLED_Refresh();//oled刷新
				Use_MQ_3();

	 }
}

请注意：本次使用的是ADC单通道的电压采集，如果大家需要多通道的ADC电压采集后面我会更新！

三.实验结果

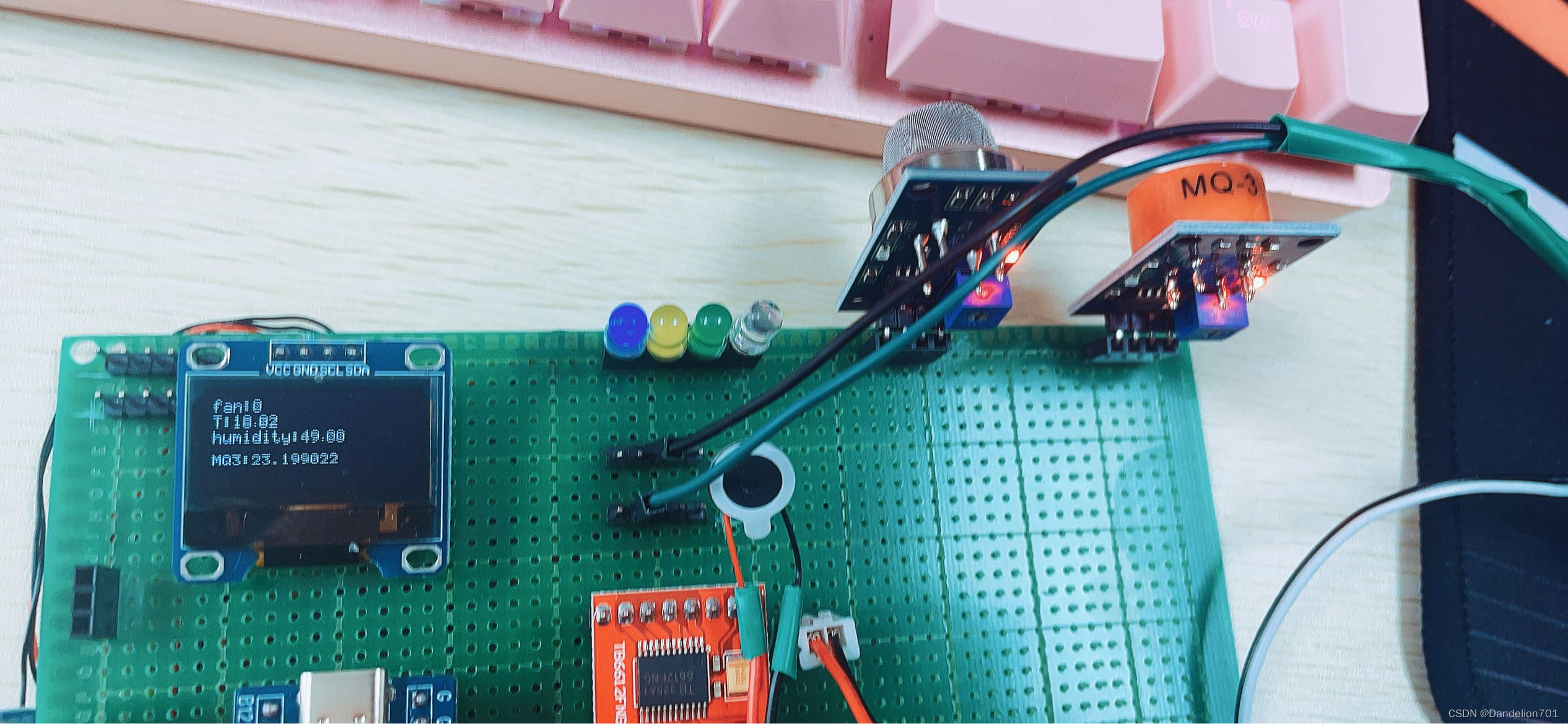

没有沾酒精的正常状态如下：

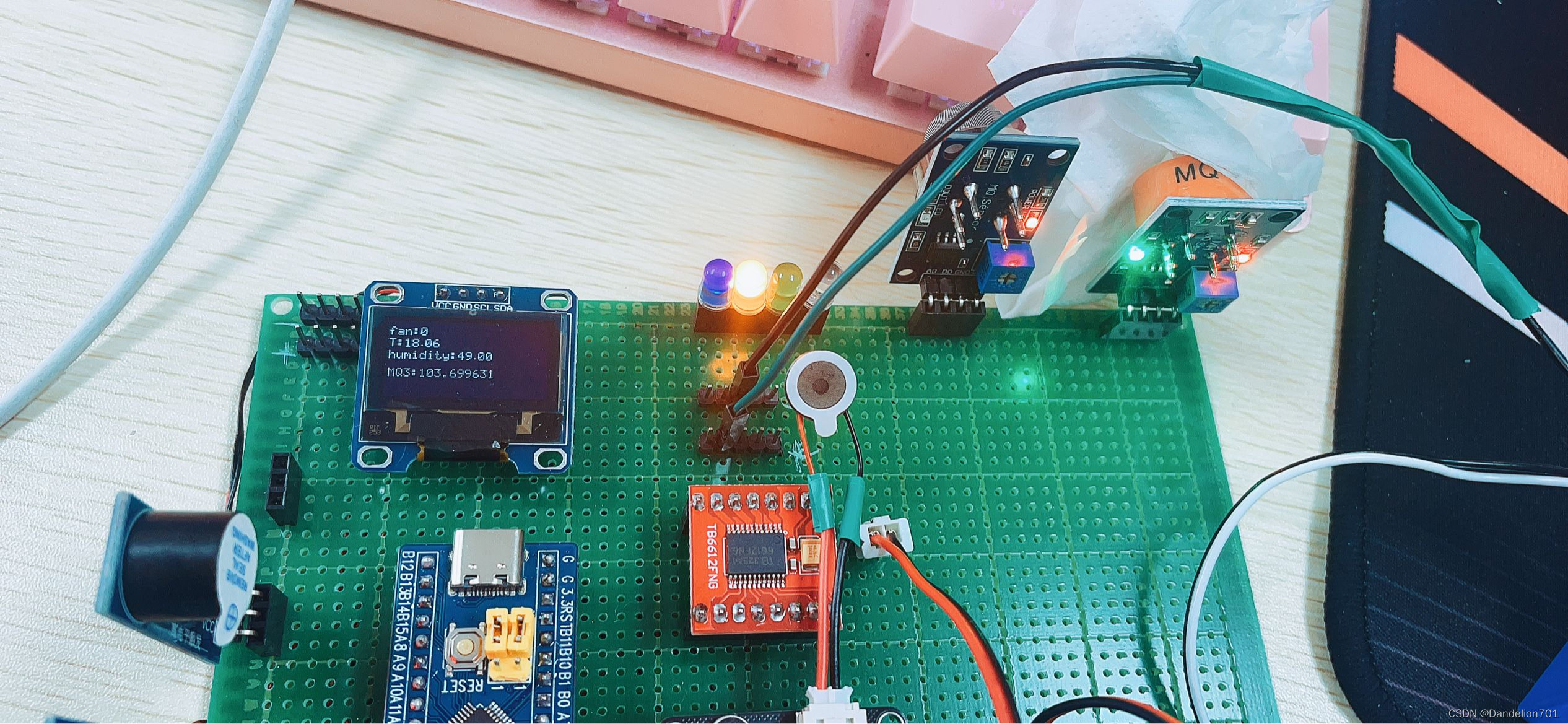

用纸站上酒精，oled显示如下：

可以看到，在遇到酒精过后，发生了巨大的变化。

最后谢谢大家的观看！
