单片机运行时，1602屏幕第一行显示白块，第二行无显示，这是运用1602时很常见的问题。

下面是有可能能解决这一问题的几个方法：

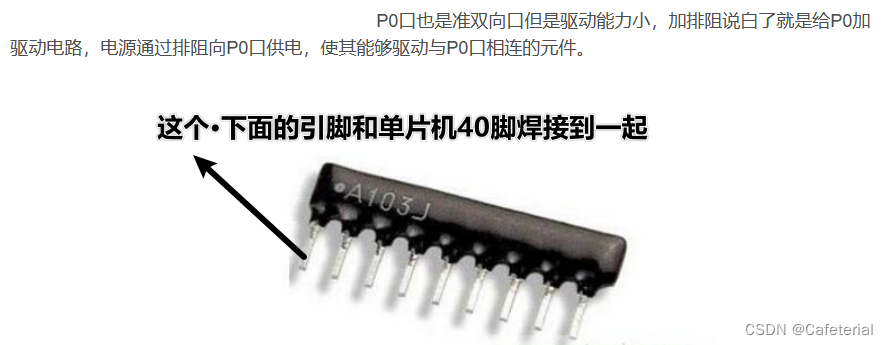

1.用P0作为数据输出口需要上拉电阻，没有焊接上拉电阻自然不能正确显示；

2.焊接上拉电阻时选择的是排阻，但是把排阻焊反了。没错，排阻是有方向的；

3.初始化程序按这个改，但是别直接复制粘贴，每个人的库函数不同，按自己的函数改一下再用；
w_lcd(0x38);
   delay_ms(5);
   w_lcd( 0x38);
   delay_ms(5);
   w_lcd(0x38);
   delay_ms(5);
   w_lcd(0x38);
w_lcd(0x01);
w_lcd(0x06);
   delay_ms(5);
w_lcd(0x0c);
